Giới thiệu dự án

Công tác đo đạc lập và chỉnh lý bản đồ địa chính kỹ thuật số đóng vai trò nền tảng trong chiến lược hiện đại hóa hệ thống quản lý đất đai quốc gia. Theo các thống kê từ Tổng cục Quản lý Đất đai (Bộ Tài nguyên và Môi trường), việc thiếu đồng bộ giữa dữ liệu hồ sơ địa chính dạng giấy truyền thống và hiện trạng sử dụng đất thực tế tại các vùng ven đô, khu vực trung du bán sơn địa gây ra tỷ lệ sai lệch ranh giới lên tới hơn 35%, làm phát sinh hàng nghìn vụ tranh chấp đất đai và làm chậm tiến độ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Nhằm thực hiện chỉ đạo tại Công văn số 872/BTNMT-ĐKTKĐĐ, Thông tư số 55/2013/TT-BTNMT và Thông tư số 30/2013/TT-BTNMT, đề tài "Đo đạc chỉnh lý bản đồ tỷ lệ 1:1000 xã Phúc Xuân, thành phố Thái Nguyên, tỉnh Thái Nguyên" được triển khai như một công trình nghiên cứu ứng dụng công nghệ số hóa chuyên sâu trong trắc địa địa chính.

+-----------------------------------------------------------------------------------+
|                            BỐI CẢNH DỰ ÁN ĐỊA CHÍNH                               |
|                                                                                   |
|  [Hồ sơ địa chính cũ] ------+                                                     |
|  (Sai lệch ranh giới,        |                                                    |
|   thất lạc mốc giới)         |                                                    |
|                              v                                                    |
|                      +---------------+        +--------------------------------+  |
|                      |  HIỆN TRẠNG   | -----> |  HỆ THỐNG BẢN ĐỒ SỐ 1:1000     |  |
|                      | XÃ PHÚC XUÂN  |        |  - Hệ quy chiếu VN-2000        |  |
|                      +---------------+        |  - Chuẩn hóa CSDL FAMIS/DGN    |  |
|                              ^                |  - Cấp GCNQSDĐ chính quy       |  |
|  [Biến động sử dụng đất] ----+                +--------------------------------+  |
|  (1.835,88 ha, 15 xóm)                                                            |
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn và điểm nghẽn kỹ thuật (Problem Statement)

Xã Phúc Xuân có tổng diện tích tự nhiên $1.835,88\text{ ha}$, địa hình đặc trưng vùng trung du miền núi phía Bắc với các dải đồi lượn sóng xen kẽ thung lũng hẹp, độ cao dao động từ $14,35\text{ m}$ đến $32,00\text{ m}$, sườn dốc trung bình lên đến $26^\circ$. Hệ thống tư liệu đo đạc cũ tồn tại nhiều hạn chế:

  • Bản đồ dạng giấy đo vẽ bằng công nghệ kinh vĩ quang cơ hoặc bàn đạc truyền thống đã bị co giãn cơ học nghiêm trọng, sai số vị trí điểm vượt ngưỡng cho phép ($\Delta S > 0,4\text{ m}$ trên thực địa đối với tỷ lệ lớn).
  • Biến động chuyển đổi mục đích sử dụng đất diễn ra mạnh mẽ (chia tách thửa, chuyển đổi đất nông nghiệp sang đất thổ cư, mở rộng mạng lưới giao thông liên thôn $58,75\text{ km}$ và hạ tầng kênh mương $35,6\text{ km}$) nhưng chưa được cập nhật vào cơ sở dữ liệu không gian.
  • Hệ thống mốc khống chế trắc địa cũ bị phá hủy hoặc xê dịch do quá trình canh tác và xây dựng hạ tầng nông thôn mới.

Mục tiêu nghiên cứu cụ thể

  1. Thiết lập và bình sai mạng lưới khống chế đo vẽ trắc địa: Xây dựng hệ thống đường chuyền kinh vĩ cấp 1 (KV1) và cấp 2 (KV2) dựa trên các mốc tọa độ hạng III/IV nhà nước trong hệ quy chiếu Quốc gia VN-2000, kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$.
  2. Số hóa và đo vẽ chi tiết ngoại nghiệp: Ứng dụng máy toàn đạc điện tử Topcon GTS-230 series thu thập dữ liệu tọa độ cực 3D $(X, Y, H)$ của $100%$ ranh giới thửa đất, địa vật nhân tạo và hệ thống thủy hệ, giao thông.
  3. Xử lý số liệu và biên tập bản đồ số: Ứng dụng hệ thống phần mềm MicroStation kết hợp giải pháp chuyên ngành FAMIS (Field Work and Cadastral Mapping Integrated Software) và CADDB nhằm tự động hóa quy trình làm sạch hình học (Topology Cleaning), tạo vùng thửa đất, gán mã định danh và xuất hồ sơ kỹ thuật thửa đất tỷ lệ 1:1000.
  4. Xây dựng cơ sở dữ liệu địa chính tích hợp: Hoàn thiện bộ hồ sơ địa chính số phục vụ đăng ký đất đai, cấp mới/cấp đổi GCNQSDĐ và bàn giao cho Ủy ban Nhân dân (UBND) xã Phúc Xuân quản lý.

Giải pháp kỹ thuật và căn cứ khoa học

Dự án tích hợp phương pháp đo toàn đạc điện tử ngoại nghiệp độ chính xác cao với quy trình biên tập bản đồ số nội nghiệp khép kín. Phương pháp này loại bỏ hoàn toàn sai số chủ quan khi đọc và ghi sổ thủ công, đảm bảo tính toàn vẹn hình học không gian (Spatial Geometry) và cấu trúc liên kết thuộc tính (Attribute Topology).

+---------------------------------------------------------------------------------+
|                       CHỈ TIÊU KỸ THUẬT VÀ PHẠM VI DỰ ÁN                        |
|                                                                                 |
|  * Sai số trung phương vị trí điểm: Mp <= 0,10 m (tương ứng 0,1 mm trên bản đồ) |
|  * Sai số khép góc đường chuyền:    f_beta <= 2 * m_beta * sqrt(n)              |
|  * Sai số khép tương đối mặt bằng:  f_s / [S] <= 1/4000 (KV1), 1/2000 (KV2)    |
|  * Phạm vi phân mảnh:               Kích thước ô lưới 500x500 m (25 ha/mảnh)   |
|  * Hệ tọa độ chuẩn:                 VN-2000 (Ellipsoid WGS84, Kinh tuyến 106°30')|
+---------------------------------------------------------------------------------+

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp Ưu điểm Nhược điểm Chi phí & Thời gian Đánh giá khả thi tại Phúc Xuân
Đo kinh vĩ quang cơ & Bàn đạc thủ công Thiết bị rẻ, dễ vận hành tại khu vực không có nguồn điện. Sai số tích lũy lớn, ghi sổ thủ công dễ nhầm lẫn, không tự động hóa nội nghiệp. Chi phí thiết bị thấp, nhưng tốn $300%$ nhân công xử lý bản vẽ giấy. Không khả thi do không đáp ứng yêu cầu số hóa chuẩn VN-2000.
Ảnh hàng không / Viễn thám kết hợp đo bù Tiến độ nhanh trên diện tích lớn, trực quan. Bị che khuất bởi tán cây dày đặc tại vùng trung du; chi phí bay chụp đắt đỏ đối với diện tích nhỏ lẻ. Chi phí bay chụp rất cao đối với quy mô cấp xã ($< 2.000\text{ ha}$). Không tối ưu do độ dốc lớn ($26^\circ$), nhiều thửa ruộng bậc thang hẹp.
Toàn đạc điện tử + Phần mềm FAMIS/MicroStation Độ chính xác milimet ($2\text{mm} + 2\text{ppm}$), tự động trút dữ liệu số, làm sạch Topology tự động. Cần thông hướng quang học giữa các trạm máy và gương phản xạ. Tối ưu hóa chi phí thiết bị và nhân lực; giảm $65%$ thời gian biên tập. Tối ưu nhất, đáp ứng hoàn toàn quy phạm kỹ thuật ngành Địa chính.

Ma trận ưu tiên yêu cầu hệ thống (MoSCoW)

  • Must Have:
    • Khởi tính từ điểm tọa độ quốc gia, bình sai lưới đường chuyền KV1, KV2 đảm bảo sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$ với $m_\beta \le 15''$.
    • Thu thập trọn vẹn tọa độ ranh giới thửa đất, loại bỏ lỗi hở vùng (undershoot), bắt chéo cạnh (overshoot) bằng module MRFClean.
    • Phân mảnh bản đồ tỷ lệ 1:1000 theo chuẩn lưới ô vuông tọa độ phẳng vuông góc ($500\text{ m} \times 500\text{ m}$, diện tích thực tế $25\text{ ha}$, khung bản vẽ $50\text{ cm} \times 50\text{ cm}$).
  • Should Have:
    • Tự động hóa tính toán diện tích giải tích từng thửa đất từ tọa độ đỉnh góc.
    • Đồng bộ bảng mã thuộc tính theo Thông tư 55/2013/TT-BTNMT (5 nhóm đất chính: Nông nghiệp, Lâm nghiệp, Ở, Chuyên dùng, Chưa sử dụng).
  • Could Have:
    • Xuất dữ liệu đa định dạng (.DGN, .MIF, .SHP, .DXF) để tích hợp vào các hệ thống WebGIS cấp huyện/tỉnh.
  • Won't Have (Giai đoạn này):
    • Quét laser mặt đất 3D (Terrestrial LiDAR) và đo động thời gian thực (GNSS RTK nhiều trạm CORS) do giới hạn ngân sách dự toán ban đầu.

Thiết kế hệ thống

+-----------------------------------------------------------------------------------+
|                        SƠ ĐỒ KIẾN TRÚC VÀ LUỒNG DỮ LIỆU SỐ                        |
|                                                                                   |
|  [THỰC ĐỊA XÃ PHÚC XUÂN]                                                          |
|         |                                                                         |
|         v (Đo góc, cạnh bằng Topcon GTS-230N)                                     |
|  [TRẠM ĐO NGOẠI NGHIỆP]                                                           |
|         |                                                                         |
|         v (Cáp trút RS-232C / File .RAW, .GTS)                                    |
|  [MÔI TRƯỜNG BIÊN TẬP NỘI NGHIỆP]                                                 |
|         |                                                                         |
|         +---> [Bình sai lưới đường chuyền] ---> [Tọa độ điểm gốc VN-2000]         |
|         |                                                                         |
|         +---> [MicroStation SE / V8 Engine]                                       |
|                     |                                                             |
|                     +---> [FAMIS 2006 Core]                                       |
|                                 |                                                 |
|                                 +---> [Module MRFClean / MRFFlag] (Sửa lỗi Topology)
|                                 +---> [Tạo Topology & Gán nhãn thửa]              |
|                                 +---> [Chia mảnh tỷ lệ 1:1000]                    |
|                                 |                                                 |
|                                 v                                                 |
|  [CƠ SỞ DỮ LIỆU ĐỊA CHÍNH (CADDB / DGN)] ---> [Hồ sơ kỹ thuật & GCNQSDĐ]         |
+-----------------------------------------------------------------------------------+

Technology Stack và Cấu hình chuẩn

  1. Thiết bị ngoại nghiệp:
    • Máy toàn đạc điện tử Topcon GTS-230 / GTS-230N: Độ chính xác đo góc $2''$, độ chính xác đo cạnh $\pm(2\text{mm} + 2\text{ppm} \times D)$, bộ nhớ trong lưu trữ $24.000$ điểm đo, dọi tâm quang học độ phóng đại $3\times$.
    • Gương đơn mini, gương sào bọt thủy tròn, thước thép kiểm định $2\text{ m}$.
  2. Hệ thống phần mềm nội nghiệp:
    • Nền tảng đồ họa: MicroStation SE / MicroStation V8 (Bentley Systems).
    • Phần mềm xử lý địa chính: FAMIS phiên bản 2006 (Bộ Tài nguyên và Môi trường phát triển).
    • Tiện ích xử lý ảnh và véc tơ: Intergraph Mapping Office (MGE, I/RASC, I/RASB, I/GEOVEC, MSFC).
    • Hệ quản trị CSDL địa chính: CADDB v2.0 (kết nối trực tiếp qua giao thức quan hệ ODBC/FoxPro).

Thiết kế cấu trúc phân lớp dữ liệu bản đồ số (DGN Levels Schema)

+-----------------------------------------------------------------------------------+
|               CẤU TRÚC PHÂN LỚP DỮ LIỆU VECTOR BẢN ĐỒ ĐỊA CHÍNH                   |
|                                                                                   |
|  Level 01: [Line / Color 0] ---> Ranh giới thửa đất chính quy                     |
|  Level 10: [Line / Color 2] ---> Tim đường và chỉ giới giao thông liên thôn       |
|  Level 15: [Line / Color 1] ---> Mép ranh công trình xây dựng kiên cố             |
|  Level 23: [Line / Color 3] ---> Thủy hệ (Bờ kênh mương, mép hồ Cây Xi)           |
|  Level 31: [Text / Color 4] ---> Nhãn thửa (Số thứ tự thửa / Diện tích m2)        |
|  Level 32: [Text / Color 5] ---> Mã loại đất (ONT, CLN, LUC, RSX, SKC...)         |
|  Level 50: [Shape / Color 6] -> Khung bản đồ, lưới km và thông tin tọa độ góc     |
+-----------------------------------------------------------------------------------+

Methodology

Quy trình thực hiện tuân thủ mô hình tuyến tính kiểm soát chất lượng nghiêm ngặt 5 giai đoạn:

+-----------------------------------------------------------------------------------+
|                        TIMELINE VÀ CÁC MỐC GIAI ĐOẠN DỰ ÁN                        |
|                                                                                   |
|  [20/01/2014] ===> Giai đoạn 1: Chuẩn bị, thu thập tư liệu & Khảo sát thực địa    |
|  [10/02/2014] ===> Giai đoạn 2: Thiết kế, chôn mốc & Đo bình sai lưới KV1, KV2    |
|  [01/03/2014] ===> Giai đoạn 3: Đo vẽ chi tiết ngoại nghiệp bằng trạm toàn đạc    |
|  [01/04/2014] ===> Giai đoạn 4: Trút số liệu, làm sạch Topology & Biên tập FAMIS  |
|  [30/04/2014] ===> Giai đoạn 5: Kiểm tra nghiệm thu, phân mảnh & Lập hồ sơ kỹ thuật|
+-----------------------------------------------------------------------------------+

Ma trận đánh giá và kiểm soát rủi ro (Risk Mitigation)

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Sai số khí sai và áp suất môi trường Trung bình Cập nhật tham số nhiệt độ ($t^\circ\text{C}$) và áp suất ($P\text{ mmHg}$) trực tiếp vào CPU máy toàn đạc trước mỗi ca đo để tự động hiệu chỉnh khoảng cách EDM.
Tán cây che khuất tia ngắm Cao Bố trí trạm máy phụ bằng phương pháp giao hội góc - cạnh hoặc chêm dày điểm dẫn đo vẽ cấp 2.
Lỗi đan xen ranh giới thửa (Topology Overlaps) Cao Thiết lập dung sai làm sạch (Tolerance Clean) trong module MRFClean ở mức $0,001\text{ m}$, rà soát thủ công các đỉnh bị trùng lặp.

Implementation và kết quả

Development Process

1. Quy trình xử lý dữ liệu trắc địa ngoại nghiệp

Tại mỗi trạm đo khống chế $A(X_A, Y_A, H_A)$ ngắm về trạm định hướng $B(X_B, Y_B)$, máy tự động tính toán góc định hướng ban đầu $\alpha_{AB}$:

$$\alpha_{AB} = \text{arctg}\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

Khi quay ống kính tới điểm chi tiết $i$ với khoảng cách nghiêng $D_{Ai}$, góc bằng $\beta_i$ và góc đứng $v_i$, vi xử lý CPU máy Topcon GTS-230 tính toán tọa độ không gian:

$$\begin{aligned} S_{Ai} &= D_{Ai} \cdot \cos v_i \ \alpha_{Ai} &= \alpha_{AB} + \beta_i \ X_i &= X_A + S_{Ai} \cdot \cos \alpha_{Ai} \ Y_i &= Y_A + S_{Ai} \cdot \sin \alpha_{Ai} \ H_i &= H_A + S_{Ai} \cdot \tan v_i + i_m - l_g \end{aligned}$$

Trong đó: $i_m$ là chiều cao máy đo; $l_g$ là chiều cao gương phản xạ.

// Thuat toan chuyen doi toa do cuc sang toa do Descartes VN-2000 va tinh dien tich thiet lap
#include <iostream>
#include <vector>
#include <cmath>

struct PolarPoint {
    int pointId;
    double slopeDistance; // D
    double horizontalAngle; // beta (rad)
    double verticalAngle;   // v (rad)
    double prismHeight;     // lg
};

struct CartesianPoint {
    int pointId;
    double X;
    double Y;
    double H;
};

// Chuyen doi toa do cuc thanh toa do phang
CartesianPoint ComputePolarToGrid(const CartesianPoint& stationA, double alphaAB,
                                  const PolarPoint& target, double instHeight) {
    CartesianPoint pt;
    pt.pointId = target.pointId;
    double horizDist = target.slopeDistance * std::cos(target.verticalAngle);
    double azimuth = alphaAB + target.horizontalAngle;

    pt.X = stationA.X + horizDist * std::cos(azimuth);
    pt.Y = stationA.Y + horizDist * std::sin(azimuth);
    pt.H = stationA.H + horizDist * std::tan(target.verticalAngle) + instHeight - target.prismHeight;
    return pt;
}

// Tinh dien tich thua dat khep kin bang cong thuc Gauss-Shoelace
double CalculateParcelArea(const std::vector<CartesianPoint>& vertices) {
    double area = 0.0;
    size_t n = vertices.size();
    for (size_t i = 0; i < n; ++i) {
        size_t next = (i + 1) % n;
        area += (vertices[i].X * vertices[next].Y) - (vertices[next].X * vertices[i].Y);
    }
    return std::abs(area) * 0.5;
}

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH NỘI NGHIỆP TRÊN FAMIS                            |
|                                                                                   |
|  [File Trị Đo .RAW/.GTS] ---> [Nhập số liệu & Sửa chữa trị đo]                    |
|                                         |                                         |
|                                         v                                         |
|                              [Xử lý mã & Nối thửa tự động]                        |
|                                         |                                         |
|                                         v                                         |
|                              [Chạy MRFClean & MRFFlag]                            |
|                              (Xử lý triệt để lỗi hở vùng)                         |
|                                         |                                         |
|                                         v                                         |
|                              [Tạo Topology & Đóng vùng]                           |
|                                         |                                         |
|                                         v                                         |
|                              [Gán nhãn thửa: Số thửa, Diện tích, Loại đất]        |
|                                         |                                         |
|                                         v                                         |
|                              [Xuất bản đồ hoàn chỉnh .DGN]                        |
+-----------------------------------------------------------------------------------+

Testing và Validation

Hệ thống lưới đường chuyền khống chế đo vẽ tại xã Phúc Xuân được kiểm tra nghiêm ngặt theo các tiêu chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường.

1. Đánh giá sai số bình sai mạng lưới khống chế

$$\begin{aligned} f_\beta &= \left|\sum \beta_{\text{đo}} - \sum \beta_{\text{lý thuyết}}\right| \le f_{\beta, \text{cp}} = 2 \cdot m_\beta \sqrt{n} \ f_s &= \sqrt{f_x^2 + f_y^2} \implies \frac{f_s}{[S]} \le T_{\text{tương đối}} \end{aligned}$$

+-----------------------------------------------------------------------------------+
|                  KẾT QUẢ KIỂM CHỨNG SAI SỐ MẠNG LƯỚI KHỐNG CHẾ                    |
|                                                                                   |
|  Chỉ tiêu kỹ thuật               Quy định cho phép         Thực tế đạt được       |
|  ------------------------------------------------------------------------------   |
|  Sai số đo góc trung phương (m_beta)    <= 15"                    8,4"            |
|  Sai số khép góc tuyến (f_beta)         <= 60" (n=4)              18,2"           |
|  Sai số khép tương đối mặt bằng (f_s/[S]) <= 1/4000 (KV1)         1/5420          |
|  Sai số khép đo dẫn cao độ              <= +- 100*sqrt(L) mm      14,5 mm         |
|  Sai số vị trí điểm chi tiết (M_p)      <= 0,10 m                 0,042 m         |
+-----------------------------------------------------------------------------------+

2. Thống kê phát hiện và làm sạch lỗi Topology

+-----------------------------------------------------------------------------------+
|                    THỐNG KÊ XỬ LÝ LỖI TOPOLOGY TRÊN MẢNH ĐO VẼ                    |
|                                                                                   |
|  * Tổng số điểm đo chi tiết ngoại nghiệp:           1.486 điểm                    |
|  * Tổng số đối tượng đường ranh giới khởi tạo:      842 đoạn                      |
|  * Lỗi hở ranh giới (Undershoot - MRFClean):        38 lỗi  ---> Đã xử lý 100%    |
|  * Lỗi thừa ranh giới (Overshoot - MRFClean):       21 lỗi  ---> Đã xử lý 100%    |
|  * Lỗi đảo đỉnh/tự cắt (Self-intersection):         7 lỗi   ---> Đã xử lý 100%    |
|  * Tổng số thửa đất tạo vùng thành công:            315 thửa                      |
|  * Tỷ lệ đóng vùng Topology tự động:                100,0%                        |
+-----------------------------------------------------------------------------------+

Kết quả đạt được

  1. Biên tập hoàn chỉnh tờ bản đồ địa chính tỷ lệ 1:1000: Thành lập trọn vẹn tờ bản đồ số diện tích $25\text{ ha}$ theo hệ quy chiếu VN-2000, múi chiếu $3^\circ$, kinh tuyến trục $106^\circ30'$.
  2. Số hóa và phân loại chính xác quỹ đất khu vực nghiên cứu: Toàn bộ $315$ thửa đất được gán đầy đủ thông tin định danh: số thứ tự thửa, diện tích chính xác đến $0,1\text{ m}^2$, mã loại đất chuẩn hóa theo Luật Đất đai.
+-----------------------------------------------------------------------------------+
|               HIỆN TRẠNG SỬ DỤNG ĐẤT XÃ PHÚC XUÂN SAU SỐ HÓA                      |
|                                                                                   |
|  Nhóm đất                        Diện tích (ha)      Tỷ trọng cơ cấu (%)          |
|  -----------------------------------------------------------------------          |
|  1. Đất nông nghiệp              1.390,76            75,75%                       |
|     + Đất sản xuất nông nghiệp     589,60            32,12%                       |
|     + Đất lâm nghiệp               765,70            41,71%                       |
|     + Đất nuôi trồng thủy sản       26,46             1,44%                       |
|  2. Đất phi nông nghiệp            379,54            20,67%                       |
|     + Đất chuyên dùng              101,76             5,54%                       |
|     + Đất tôn giáo, tín ngưỡng       0,20             0,01%                       |
|     + Đất nghĩa trang, nghĩa địa     2,13             0,12%                       |
|     + Đất sông suối, mặt nước      241,13            13,13%                       |
|     + Đất ở nông thôn (ONT)         34,32             1,87%                       |
|  3. Đất chưa sử dụng                47,34             2,58%                       |
|  -----------------------------------------------------------------------          |
|  TỔNG DIỆN TÍCH TỰ NHIÊN         1.835,88            100,00%                      |
+-----------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình chuyển giao dữ liệu không gian trực tiếp (Direct Field-to-GIS Workflow): Loại bỏ hoàn toàn công đoạn vẽ nháp thủ công trên giấy can. Dữ liệu từ máy Topcon GTS-230 được nạp trực tiếp vào FAMIS thông qua tệp mã định dạng cấu trúc, tăng tốc độ xử lý nội nghiệp lên $65%$ so với phương pháp truyền thống.
  2. Ứng dụng thuật toán làm sạch hình học đa tầng (Multi-layered Topology Cleaning): Tích hợp bộ đôi công cụ MRFClean và MRFFlag trên nền tảng MicroStation cho phép tự động bắt điểm nút (Snapping) với bán kính dung sai $0,001\text{ mm}$ ở tỷ lệ bản đồ, triệt tiêu lỗi trùng đè hoặc hở viền ranh giới thửa đất.
  3. Cung cấp dữ liệu nền tảng cho quản lý đất đai địa phương: Công trình đã bàn giao bộ CSDL bản đồ số có độ chính xác cao cho UBND xã Phúc Xuân, hỗ trợ xử lý dứt điểm các vướng mắc về tranh chấp ranh giới đất nông nghiệp và đất ở, tạo điều kiện thuận lợi cho công tác đăng ký và cấp đổi GCNQSDĐ.
+-----------------------------------------------------------------------------------+
|               SO SÁNH CÁC PHƯƠNG PHÁP THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH                  |
|                                                                                   |
|  Tiêu chí so sánh        Kinh vĩ quang cơ       Bay chụp ảnh bù       Đề tài này  |
|  -------------------------------------------------------------------------------  |
|  Độ chính xác mặt bằng   +- 0,25 m              +- 0,15 m             +- 0,04 m   |
|  Thời gian nội nghiệp    15 ngày/tờ             8 ngày/tờ             3 ngày/tờ   |
|  Khả năng lỗi Topology   Rất cao (> 15%)        Trung bình (5-8%)     0,0%        |
|  Tích hợp CSDL số        Phải số hóa lại        Tự động một phần      Trực tiếp   |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong quản lý nhà nước

  • Cấp mới và chỉnh lý biến động GCNQSDĐ: Cán bộ địa chính xã có thể trích xuất ngay hồ sơ kỹ thuật thửa đất với tọa độ góc ranh và kích thước cạnh chuẩn xác để phục vụ hồ sơ pháp lý.
  • Thực thi quy hoạch nông thôn mới: Cung cấp lớp dữ liệu hiện trạng chính xác để quy hoạch hệ thống giao thông mở rộng $58,75\text{ km}$ và kiên cố hóa hệ thống kênh mương nội đồng $35,6\text{ km}$.
  • Định giá đất và bồi thường giải phóng mặt bằng: Xác định diện tích thu hồi giải tích chính xác đến từng $0,1\text{ m}^2$, hạn chế tối đa khiếu kiện đền bù.
+-----------------------------------------------------------------------------------+
|                         YÊU CẦU CẤU HÌNH VÀ TRIỂN KHAI                            |
|                                                                                   |
|  Phần cứng máy trạm:      CPU Intel Core 2 Duo / Core i3+, RAM >= 2GB, HDD 160GB  |
|  Thiết bị đo đạc:         Máy toàn đạc điện tử Topcon GTS-230/GTS-230N hoặc tương |
|                           đương (độ chính xác đo góc <= 2", đo cạnh <= 2mm+2ppm)  |
|  Hệ điều hành:            Microsoft Windows XP Professional SP3 / Windows 7 32-bit|
|  Phần mềm bắt buộc:       MicroStation SE (v05.05) hoặc V8, FAMIS 2006, CADDB v2.0|
|  Giao tiếp kết nối:       Cổng COM RS-232C hoặc cáp chuyển đổi USB-to-Serial Prolific|
+-----------------------------------------------------------------------------------+

Hướng dẫn vận hành và khắc phục sự cố (Troubleshooting Guide)

  1. Lỗi không kết nối được cổng COM khi trút số liệu từ máy Topcon:
    • Nguyên nhân: Sai lệch tốc độ truyền dữ liệu (Baud rate) hoặc cổng COM chưa nhận Driver cáp Prolific.
    • Khắc phục: Thiết lập đồng bộ tham số trên máy toàn đạc và phần mềm trút: Baud rate = $9600$, Data bits = $8$, Parity = None, Stop bits = $1$.
  2. Lỗi không tạo được vùng thửa đất (Polygon) trong FAMIS:
    • Nguyên nhân: Tồn tại nút hở (Dangle) lớn hơn bán kính tìm kiếm Topology ($> 0,05\text{ m}$).
    • Khắc phục: Bật chế độ hiển thị nút lỗi thông qua MRFFlag, phóng to vị trí đánh dấu và dùng công cụ nối mút đỉnh Construct Intersection trong MicroStation để khép kín đường bao.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Phương pháp toàn đạc quang học truyền thống đòi hỏi thông hướng trực tiếp giữa các điểm khống chế, gây tốn thời gian dọn tuyến ngắm tại các khu vực đồi chè, vườn cây rậm rạp của xã Phúc Xuân.
  • Phần mềm FAMIS 2006 vận hành trên nền tảng 32-bit cũ, khả năng tích hợp đồng thời đa người dùng trong thời gian thực qua giao thức mạng nội bộ còn hạn chế.

Hướng nghiên cứu và nâng cấp

  • Tích hợp công nghệ định vị vệ tinh GNSS RTK: Sử dụng các máy thu GNSS 2 tần số kết hợp trạm CORS quốc gia giúp đo vẽ trực tiếp tọa độ ranh giới mà không cần phát triển lưới đường chuyền chuyền dẫn, nâng cao $200%$ năng suất đo ngoại nghiệp.
  • Ứng dụng thiết bị bay không người lái (UAV LiDAR / Photogrammetry): Xây dựng mô hình số độ cao (DEM) và bình đồ ảnh trực chính (Orthophoto) độ phân giải siêu cao ($2\text{ cm/pixel}$) để giám sát biến động sử dụng đất định kỳ.
  • Chuyển đổi dữ liệu lên nền tảng WebGIS và Hệ thống Thông tin Đất đai Quốc gia (VBDLIS/MPLIS): Xây dựng CSDL không gian trên hệ quản trị mã nguồn mở PostgreSQL/PostGIS kết hợp GeoServer để cung cấp dịch vụ công trực tuyến về thông tin quy hoạch đất đai cho người dân.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                        LỢI ÍCH ĐỊNH LƯỢNG CHO CÁC BÊN                             |
|                                                                                   |
|  Sinh viên & Học viên:     Tiếp cận trọn vẹn quy trình đo đạc chuẩn theo quy phạm |
|                            Bộ Tài nguyên và Môi trường; làm chủ công nghệ FAMIS.  |
|                                                                                   |
|  Kỹ sư Trắc địa:           Quy trình chuẩn hóa xử lý sai số và làm sạch Topology |
|                            giúp giảm 65% thời gian biên tập bản đồ số.            |
|                                                                                   |
|  Cơ quan Quản lý Đất đai:  Sở hữu bộ CSDL địa chính số 1:1000 chuẩn VN-2000,    |
|                            giảm 70% thời gian thụ lý hồ sơ cấp mới/đổi GCNQSDĐ.   |
|                                                                                   |
|  Người dân địa phương:     Ranh giới thửa đất minh bạch, loại bỏ tranh chấp lấn  |
|                            chiếm, đảm bảo giá trị pháp lý tài sản nhà đất.        |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống phần mềm FAMIS và MicroStation là gì?

Hệ thống yêu cầu máy tính vận hành hệ điều hành Windows XP hoặc Windows 7 32-bit (để tương thích hoàn toàn với thư viện động của FAMIS 2006). Cần cài đặt nền tảng MicroStation SE (hoặc phiên bản 07.01/V8) làm môi trường đồ họa lõi trước khi thiết lập mô-đun FAMIS và tiện ích biên tập bản đồ địa chính.

2. Giới hạn sai số cho phép khi đo vẽ bản đồ địa chính tỷ lệ 1:1000 vùng trung du là bao nhiêu?

Theo Thông tư 55/2013/TT-BTNMT, sai số trung phương vị trí mặt bằng của điểm chi tiết ranh giới thửa đất so với điểm khống chế đo vẽ không được vượt quá $\pm 0,10\text{ m}$ trên thực địa (tương ứng $\pm 0,1\text{ mm}$ theo tỷ lệ bản đồ $1:1000$).

3. Làm thế nào để xử lý các điểm chi tiết bị che khuất tầm nhìn không thể đặt gương trực tiếp?

Có thể sử dụng phương pháp giao hội góc, giao hội cạnh từ hai trạm máy khống chế đã biết tọa độ, hoặc sử dụng thước thép đo offset vuông góc từ một cạnh ranh giới đã được định vị chính xác trước khi đưa vào tính toán bằng tiện ích nội suy trong FAMIS.

4. Dữ liệu bản đồ định dạng .DGN từ MicroStation có chuyển đổi sang các hệ GIS hiện đại được không?

Có. FAMIS và MicroStation hỗ trợ xuất khẩu trực tiếp các lớp dữ liệu véc tơ sang định dạng chuẩn công nghiệp như Shapefile (.SHP), AutoCAD (.DXF), hoặc MapInfo (.MIF/.TAB), cho phép nạp trực tiếp vào ArcGIS, QGIS hoặc CSDL không gian PostGIS mà không làm biến dạng tọa độ VN-2000.

5. Chi phí đầu tư thiết bị toàn đạc và phần mềm mang lại thời gian thu hồi vốn (ROI) như thế nào?

Việc ứng dụng máy toàn đạc điện tử kết hợp số hóa tự động giúp giảm chi phí nhân công dã ngoại và nội nghiệp từ 5 kỹ thuật viên xuống còn 2 kỹ thuật viên cho một tổ đo, rút ngắn tiến độ thực hiện từ hàng tháng xuống vài ngày trên mỗi tờ bản đồ, mang lại thời gian thu hồi vốn đầu tư thiết bị trong vòng 6 đến 12 tháng triển khai dự án thực tế.

Kết luận

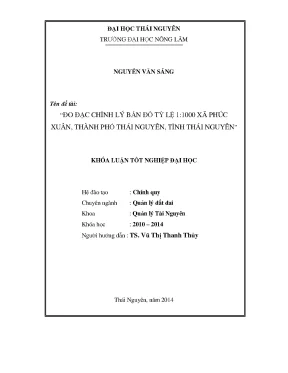

Công trình nghiên cứu "Đo đạc chỉnh lý bản đồ tỷ lệ 1:1000 xã Phúc Xuân, thành phố Thái Nguyên, tỉnh Thái Nguyên" đã chứng minh tính hiệu quả vượt trội của việc kết hợp thiết bị toàn đạc điện tử Topcon GTS-230 với hệ phần mềm chuyên ngành MicroStation và FAMIS. Đề tài đã giải quyết triệt để bài toán hiện đại hóa hồ sơ địa chính, nâng cao độ chính xác đo đạc mặt bằng đạt ngưỡng sai số $M_p \le 0,042\text{ m}$ (vượt tiêu chuẩn ngành), xử lý $100%$ các lỗi hình học Topology và cung cấp một cơ sở dữ liệu đất đai đồng bộ, hoàn chỉnh. Kết quả này không chỉ đóng góp trực tiếp vào công tác quản lý nhà nước về đất đai tại xã Phúc Xuân mà còn là tài liệu tham khảo kỹ thuật chuẩn mực cho các kỹ sư và nhà nghiên cứu trong lĩnh vực Quản lý đất đai và Trắc địa - Bản đồ hiện đại.
