Tổng quan về giáo trình

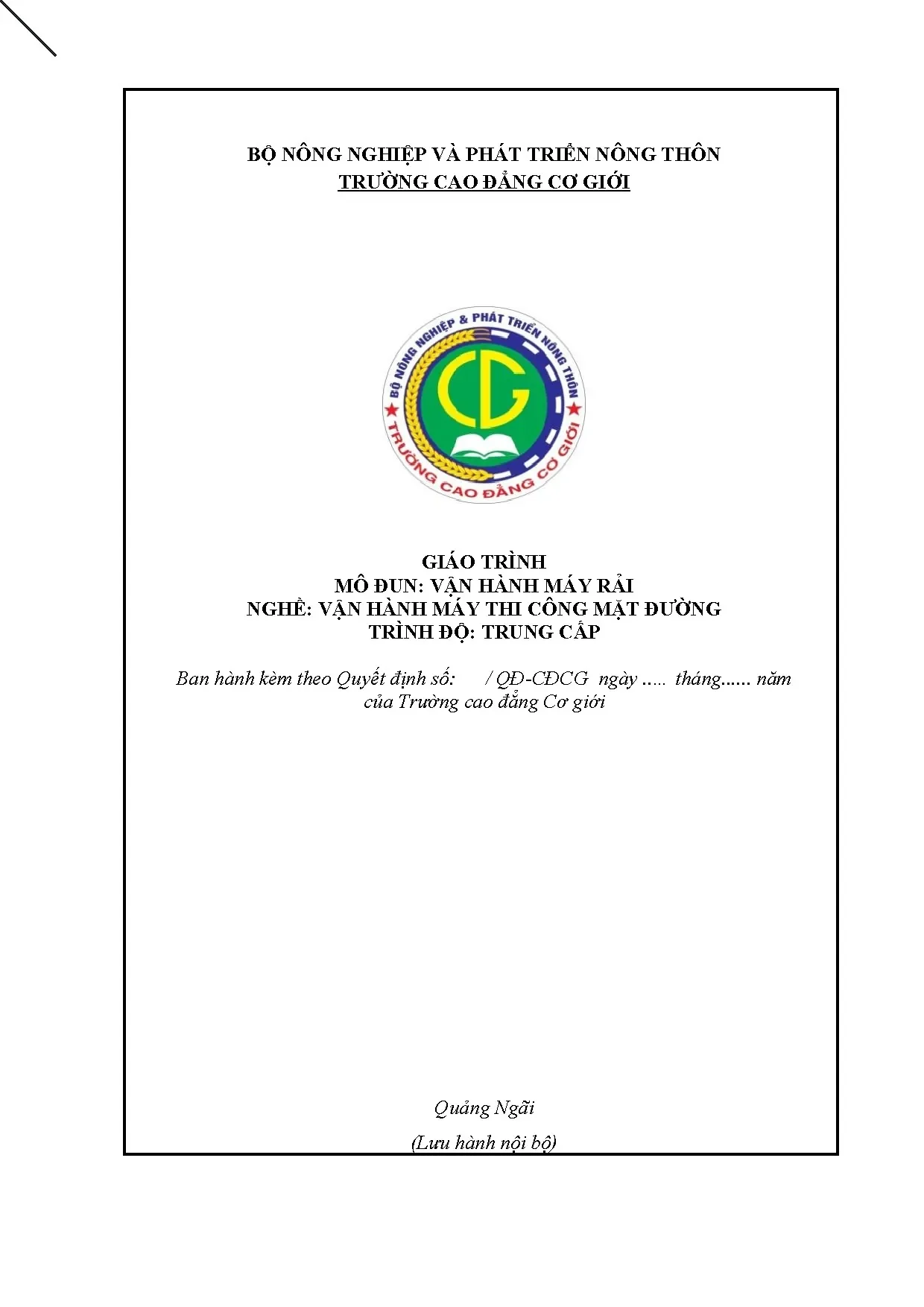

Giáo trình mô đun Vận hành máy rải (Mã số: MĐ18) được biên soạn bởi tác giả Nguyễn Quốc Mỹ (Chủ biên), ban hành lưu hành nội bộ theo Quyết định của Trường Cao đẳng Cơ giới (tỉnh Quảng Ngãi) trực thuộc Bộ Nông nghiệp và Phát triển nông thôn vào năm 2022. Tài liệu được thiết kế chuyên biệt cho chương trình đào tạo nghề "Vận hành máy thi công mặt đường" ở trình độ Trung cấp.

Trong khung chương trình đào tạo tổng thể gồm 54 tín chỉ (1605 giờ), mô đun MĐ18 có thời lượng 4 tín chỉ, tương đương 120 giờ định mức (bao gồm 18 giờ lý thuyết, 98 giờ thực hành/thực tập và 4 giờ kiểm tra). Mô đun này giữ vị trí chuyên môn nghề cốt lõi, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở (từ MH07 đến MH13) cùng các mô đun bảo dưỡng kỹ thuật (MĐ14, MĐ15), đồng thời có thể tổ chức giảng dạy song song với các mô đun vận hành phương tiện cơ giới khác như máy san (MĐ16), máy lu (MĐ17), máy xúc (MĐ19) và máy ủi (MĐ20).

Mục tiêu đào tạo của giáo trình xác định rõ ba nhóm chuẩn đầu ra:

  • Kiến thức: Trình bày được các phương pháp thi công mặt đường bằng máy rải và quy trình vận hành máy đúng kỹ thuật (chuẩn A1, A2).
  • Kỹ năng: Chuẩn bị đầy đủ trang thiết bị, vật tư, khảo sát hiện trường và thực hiện thành thạo các thao tác điều khiển máy rải trong quá trình thi công (chuẩn B1, B2).
  • Năng lực tự chủ và trách nhiệm: Lựa chọn loại máy rải phù hợp với điều kiện thực tế của công trình; tuân thủ nghiêm ngặt quy định an toàn lao động và vệ sinh công nghiệp (chuẩn C1, C2).

Cấu trúc giáo trình gồm 14 bài học được xây dựng theo phương pháp tích hợp mô đun, chuyển tiếp tuần tự từ cấu tạo thiết bị điều khiển, thao tác vận hành các hệ thống chức năng đến kỹ thuật thi công trực tiếp trên từng loại vật liệu mặt đường.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình MĐ18 được cấu trúc thành 14 bài học với trình tự phát triển kỹ năng logic từ cơ bản đến phức tạp:

  • Bài 1: Giới thiệu chung (MĐ18-01): Hệ thống hóa vị trí, chức năng của 20 bộ phận công tác trên máy (xi lanh nâng hạ, thanh gạt trước/sau, thước đo độ dày lớp rải, hộp điều khiển, vô lăng lái, xích dẫn hướng); nhận diện các công tắc điều khiển và hệ thống 8 đèn cảnh báo trên màn hình táp-lô (áp suất dầu thủy lực, nạp điện, tắc bầu lọc khí, phanh, áp suất dầu động cơ, nước ắc quy, mức nước làm mát).
  • Bài 2: Chuẩn bị làm việc (MĐ18-02): Quy trình tiếp nhận nhiệm vụ, đọc bản vẽ tiến độ, xác định khối lượng vật liệu, khảo sát hiện trường; chuẩn bị thiết bị, dụng cụ nghề (bơm mỡ, mỡ IC2, bộ clê dẹt từ 10 đến 32, kìm, búa tay) và vật tư nhiên liệu (diesel, dầu HD40, CS32, EP140).
  • Bài 3: Khởi động máy (MĐ18-03): Các bước kiểm tra mức dầu động cơ, dầu thủy lực, nước làm mát, vòi phun diesel, bầu lọc khí; thao tác ổ khóa điện qua 3 vị trí (OFF - ACC - START), quy tắc khởi động không quá 5 giây và quy trình tắt máy.
  • Bài 4: Các thao tác điều khiển cơ bản (MĐ18-04): Kỹ thuật định vị tư thế ngồi lái, điều khiển vô lăng, chân ga, bàn đạp ly hợp; quy trình di chuyển tiến/lùi, chuyển hướng (chế độ HIGH-SPEED, 4 số tiến trên dòng máy Sinoway) và điều khiển cơ cấu công tác.
  • Bài 5: Vận hành hệ thống đốt nóng tấm là (MĐ18-05): Nguyên lý sấy nóng tấm là để gia nhiệt nhựa đường; quy trình điều chỉnh van dẫn khí đạt áp lực 1 kg/cm², thao tác mồi lửa vòi đốt trái/phải và các biện pháp khắc phục sự cố đánh lửa.
  • Bài 6: Vận hành thiết bị phun dầu diesel chống dính (MĐ18-06): Kỹ thuật điều chỉnh các bộ phận công tác về vị trí trung gian và thao tác van phun dầu phủ đều bề mặt kim loại tiếp xúc với hỗn hợp bê tông nhựa.
  • Bài 7: Vận hành không tải hệ thống cấp liệu (MĐ18-07): Cấu tạo và thao tác đóng/mở phễu chứa vật liệu dung tích 9 tấn (chiều cao tiếp liệu tối thiểu 500 mm so với mặt đất); vận hành 2 băng tải xích thép đúc và trục vít xoắn phân phối vật liệu độc lập hai bên.
  • Bài 8: Vận hành hệ thống rung, đầm nén (MĐ18-08): Nguyên lý đầm lèn sơ bộ; kỹ thuật điều chỉnh núm biến thiên tần số rung từ 0 vòng/phút đến cực đại 3400 vòng/phút ở chế độ tự động hoặc thủ công.
  • Bài 9 đến Bài 10: Vận hành đồng bộ không tải và định vị thanh san (MĐ18-09, MĐ18-10): Kỹ thuật phối hợp liên động các cơ cấu công tác và cân chỉnh thanh san về vị trí chuẩn trước khi nạp liệu.
  • Bài 11 đến Bài 13: Thi công rải vật liệu chuyên biệt (MĐ18-11, MĐ18-12, MĐ18-13): Quy trình công nghệ và kỹ thuật thao tác rải vật liệu cấp phối (24 giờ), rải bê tông nhựa nóng (18 giờ) và rải hỗn hợp bê tông xi măng (14 giờ).
  • Bài 14: Kết thúc ca làm việc (MĐ18-14): Trình tự đưa các cơ cấu về vị trí an toàn, vệ sinh làm sạch phễu liệu, vít xoắn, tấm là và thực hiện bảo dưỡng cuối ca.
flowchart TD
    A["Bài 1 - 3: Tiếp nhận thiết bị, Khảo sát hiện trường & Khởi động"] --> B["Bài 4 - 6: Điều khiển di chuyển, Đốt nóng tấm là & Phun chống dính"]
    B --> C["Bài 7 - 10: Vận hành không tải cấp liệu, Rung đầm & Đồng bộ hệ thống"]
    C --> D["Bài 11 - 13: Thi công rải Cấp phối, Bê tông nhựa nóng & Bê tông xi măng"]
    D --> E["Bài 14: Kết thúc ca, Bảo dưỡng & Bàn giao thiết bị"]

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố hệ thống lý thuyết chuyên ngành:

  • Cơ sở động học và truyền động: Cơ chế truyền lực cơ khí, dẫn động thủy lực của hệ thống xích di chuyển, xilanh thủy lực điều khiển cánh phễu, motor thủy lực vận hành băng tải xích và trục vít xoắn.
  • Thông số kỹ thuật vận hành: Định mức áp suất cấp khí đốt tấm là ($1\text{ kg/cm}^2$), dải điều tần cơ cấu đầm nén ($0 - 3400\text{ v/ph}$), dung tích phễu tiếp liệu ($9\text{ tấn}$), chiều cao cửa cấp liệu và cốt độ dày thảm rải.
  • Tiêu chuẩn vật liệu bôi trơn - bảo dưỡng: Đặc tính kỹ thuật của mỡ bôi trơn IC2, dầu động cơ HD40, dầu thủy lực CS32 và dầu truyền động bánh răng EP140.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các công tắc điện tử, cần gạt điều khiển, van cấp khí đốt, núm chỉnh tần số rung và hệ thống lái trên cabin của các dòng máy thi công (như LiuGong, Sinoway).
  • Kỹ năng phân tích và xử lý sự cố (Analytical skills): Khả năng quan sát màn hình hiển thị táp-lô, phân tích nguyên nhân các sai hỏng phổ biến (tắc vòi phun sấy, lỗi đánh lửa, kẹt trục vít cấp liệu, máy di chuyển lệch hướng, đầm rung không đạt tần số) và áp dụng giải pháp khắc phục.
  • Năng lực thực tế công trường (Practical competencies): Đọc - hiểu bản vẽ tiến độ, xác định khối lượng vật tư, định vị thanh san, kiểm soát tốc độ di chuyển và điều tiết lượng vật liệu rải đồng đều theo đúng yêu cầu thiết kế mặt đường.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình triển khai phương pháp dạy học tích hợp lấy người học làm trung tâm. Cấu trúc môn học phân bổ thời lượng thực hành vượt trội với 98 giờ thực hành trên tổng số 120 giờ (tỷ lệ xấp xỉ 82%), phản ánh định hướng đào tạo kỹ năng nghề thực tế.

Đối với phần lý thuyết chuyên môn, giảng viên sử dụng phương pháp giảng dạy tích cực bao gồm trình chiếu hình ảnh/phim tư liệu, diễn giảng ngắn, thuyết trình nêu vấn đề, hướng dẫn đọc tài liệu kỹ thuật và tổ chức giải quyết tình huống kỹ thuật. Trong các giờ học thực hành, giáo viên thực hiện thao tác mẫu trên thiết bị thực tế, tổ chức luyện tập theo quy trình và uốn nắn, chỉnh sửa sai hỏng trực tiếp cho người học tại xưởng máy.

Tổ chức bài tập và hướng dẫn tự học

Hoạt động học tập và tự học được tổ chức kết hợp giữa cá nhân và nhóm nhỏ (2 đến 3 học viên):

  • Nhóm học viên được giao chủ đề nghiên cứu trước khi lên lớp, phân công tìm hiểu tài liệu từ thư viện hoặc nguồn tài liệu kỹ thuật của các doanh nghiệp.
  • Học viên tiến hành thảo luận nhóm, ghi chép nhật ký kỹ thuật, luân phiên thực hành các bài tập điều khiển không tải và có tải trên máy rải, sau đó viết báo cáo kết quả thực hiện.

Phương thức kiểm tra và đánh giá

Quy trình đánh giá môn học tuân thủ Quy chế đào tạo Trung cấp chính quy ban hành theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Kết quả môn học gồm hai phần trọng số:

Hình thức đánh giá Chuẩn đầu ra đánh giá Phương pháp kiểm tra Thời điểm kiểm tra Trọng số
Kiểm tra thường xuyên A1, A2, C1, C2 Vấn đáp / Viết / Thuyết trình Sau 20 giờ học $40%$ (chung cụm định kỳ)
Kiểm tra định kỳ (4 cột) A3, B1, C1, C2 Trắc nghiệm / Tự luận & Thực hành Sau mỗi 40 giờ
Thi kết thúc mô đun A1, A2, B1, B2, C1, C2 Vấn đáp kết hợp thao tác thực hành Sau 120 giờ học $60%$

Điểm đánh giá thành phần và điểm thi kết thúc tính theo thang điểm 10 (làm tròn 1 chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ. Điều kiện tiên quyết để dự thi kết thúc là học viên phải tham dự tối thiểu 70% tổng thời lượng giảng dạy tích hợp của mô đun.

Điểm nổi bật và cập nhật

  • Cấu trúc bài học đồng bộ theo tiêu chuẩn nghề: Toàn bộ 14 bài học trong giáo trình đều được chuẩn hóa theo kết cấu 4 phần rõ ràng: Mục tiêu bài học $\rightarrow$ Lý thuyết liên quan $\rightarrow$ Trình tự thực hiện $\rightarrow$ Bảng phân tích sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.
  • Gắn kết trực tiếp với thiết bị thực tế của doanh nghiệp: Giáo trình đưa vào quy trình thao tác và hướng dẫn vận hành trực tiếp trên các dòng máy rải phổ dụng tại các đơn vị thi công cầu đường hiện nay như máy rải LiuGong, máy rải Sinoway.
  • Quy trình hóa các bảng phân tích lỗi kỹ thuật: Mỗi nội dung bài giảng đều đi kèm bảng tổng hợp các sự cố thường gặp (như hệ thống sấy không cháy, phễu mở một bên, kẹt vít xoắn, lớp thảm rải không kết dính do tần số rung thấp...) giúp học viên hình thành tư duy phân tích lỗi ngay trong quá trình thao tác.
  • Phân tách công nghệ thi công theo 3 nhóm vật liệu: Giáo trình xây dựng riêng biệt 3 quy trình công nghệ rải thực tế tương ứng với 3 loại kết cấu tầng mặt đường bộ: cấp phối đá dăm (Bài 11), bê tông nhựa nóng (Bài 12) và bê tông xi măng (Bài 13).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng trực tiếp cho học viên trình độ Trung cấp chuyên ngành Vận hành máy thi công mặt đường, Vận hành máy xây dựng hoặc Kỹ thuật thi công đường bộ.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở trước khi học mô đun MĐ18:
    • Vẽ kỹ thuật (MH07)
    • Dung sai và kỹ thuật đo lường trong cơ khí (MH08)
    • Cơ kỹ thuật (MH09)
    • Điện kỹ thuật (MH10)
    • Nhiên liệu và vật liệu bôi trơn (MH11)
    • An toàn lao động và vệ sinh công nghiệp (MH12)
    • Kỹ thuật thi công mặt đường (MH13)
    • Bảo dưỡng máy thi công mặt đường (MĐ14) và Bảo dưỡng hệ thống điện (MĐ15)
  • Giảng viên và cơ sở đào tạo nghề: Sử dụng làm căn cứ chuyên môn để lập kế hoạch bài dạy, chuẩn bị học cụ, thiết bị xưởng thực hành và tổ chức đánh giá kỹ năng nghề.
  • Thợ vận hành và kỹ thuật viên công trường: Dùng làm tài liệu tra cứu các thông số kỹ thuật, quy trình kiểm tra an toàn trước ca làm việc và các bước khắc phục sự cố máy móc tại hiện trường thi công.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế cho học viên trình độ Trung cấp nghề Vận hành máy thi công mặt đường tại các trường cao đẳng, trung cấp nghề, đồng thời làm tài liệu tham khảo cho thợ vận hành máy cơ giới công trình.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy các kiến thức cơ sở về vẽ kỹ thuật, cơ kỹ thuật, điện kỹ thuật, dung sai cơ khí, vật liệu bôi trơn, an toàn lao động và nguyên lý cấu tạo của máy thi công mặt đường từ các môn học MH07 đến MH13 và MĐ14, MĐ15.

3. Giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết máy thông thường?

Tài liệu tập trung vào năng lực thao tác thực hành với 98/120 giờ thực hành xưởng. Nội dung mô tả chi tiết từng bước điều khiển thiết bị cụ thể (LiuGong, Sinoway) và cung cấp bảng tổng hợp nguyên nhân, cách phòng tránh sai hỏng cho từng cụm bài.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên cần đọc trước nội dung lý thuyết và các bảng sai hỏng trước mỗi buổi học, tổ chức nhóm 2-3 người để thảo luận sơ đồ vận hành, đối chiếu bảng đồng hồ táp-lô và tuân thủ các quy tắc an toàn khi luyện tập trên máy thực tế.

5. Những tài liệu tham khảo chính nào được trích dẫn trong giáo trình?

Giáo trình trích dẫn 4 nguồn tư liệu chuyên môn:

  1. Giáo trình kỹ thuật thi công và an toàn – Trường Cao đẳng nghề Cơ giới Ninh Bình (2010).
  2. Vũ Tiến Lộc, Vũ Thanh Bình – Máy làm đất – Nhà xuất bản Giao thông Vận tải (2000).
  3. Cấu tạo và nguyên lý làm việc của gầm máy xây dựng – Nhà xuất bản Giao thông Vận tải (2000).
  4. Tài liệu tập huấn vận hành máy xây dựng – Nhà xuất bản Giao thông Vận tải (2005).

Kết luận

Giáo trình mô đun Vận hành máy rải (MĐ18) của Trường Cao đẳng Cơ giới Quảng Ngãi cung cấp hệ thống kiến thức kỹ thuật và quy trình thao tác máy rải thi công mặt đường một cách mạch lạc, bám sát yêu cầu năng lực thực tế.

Lộ trình đào tạo được xây dựng chặt chẽ từ khâu nhận diện thiết bị, công tác chuẩn bị hiện trường, vận hành hệ thống chức năng không tải đến kỹ năng rải các loại vật liệu mặt đường chuyên dụng.

Để tối ưu hóa quá trình học tập, người học nên kết hợp nghiên cứu các tài liệu tham khảo chuyên ngành về máy làm đất và cơ cấu gầm máy xây dựng của Nhà xuất bản Giao thông Vận tải, đồng thời tuân thủ đầy đủ quy trình an toàn lao động tại xưởng thực hành và công trường.
