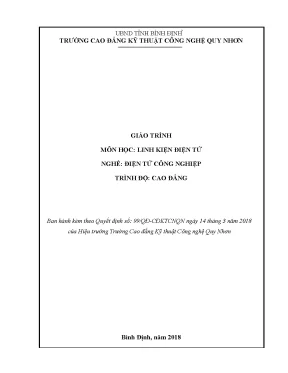

THƯ MỤC HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG: GIÁO TRÌNH LINH KIỆN ĐIỆN TỬ (NGHỀ ĐIỆN TỬ CÔNG NGHIỆP)
Tổng quan về giáo trình
Giáo trình Linh kiện điện tử (Mã môn học: MH 09) là tài liệu đào tạo chuyên ngành do Khoa Điện tử, Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn biên soạn, được ban hành theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng nhà trường. Tài liệu được xây dựng dựa trên chương trình khung đào tạo nghề Điện tử công nghiệp ở hai trình độ Cao đẳng và Trung cấp, đã được Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt.
+----------------------------------------------+
| MÔN HỌC: LINH KIỆN ĐIỆN TỬ (MH 09) |
| Thời lượng: 90 giờ (58 LT - 30 TH - 2 KT) |
+----------------------------------------------+
|
+-------------------+---------------+---------------+-------------------+
| | | |
+----+----+ +----+----+ +----+----+ +----+----+
|Chương 1 | |Chương 2 | |Chương 3 | |Chương 4 |
|Khái niệm| |Linh kiện| |Linh kiện| |Linh kiện|
| cơ bản | |thụ động | | bán dẫn | | quang |
|(12 giờ) | |(24 giờ) | |(36 giờ) | |(18 giờ) |
+---------+ +---------+ +---------+ +---------+
Về vị trí trong chương trình đào tạo, môn học MH 09 được bố trí giảng dạy ở giai đoạn đầu khóa học. Đây là môn học kỹ thuật cơ sở bắt buộc, cung cấp hệ thống kiến thức nền tảng về linh kiện trước khi người học tiếp cận các môn học chuyên sâu và nội dung thực hành mạch điện tử phức tạp hơn.
Mục tiêu học tập (Learning Outcomes) của giáo trình được xác định trên ba phương diện chuẩn đầu ra:
- Kiến thức: Phân tích được cấu tạo, nguyên lý hoạt động, đặc tuyến kỹ thuật của các linh kiện điện tử thông dụng; nhận dạng chính xác ký hiệu quy ước và đọc đúng trị số định mức theo tiêu chuẩn quốc tế.
- Kỹ năng: Thực hiện thành thạo các thao tác đo đạc, tra cứu bảng thông số, kiểm tra chất lượng và xác định các dạng hư hỏng (đứt, chập, rò rỉ) của linh kiện bằng thiết bị đo chuyên dụng.
- Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc khoa học, tỉ mỉ, tuân thủ an toàn kỹ thuật và quy trình thao tác chuẩn xác.
Cấu trúc thời lượng của môn học gồm 90 giờ, phân bổ cụ thể: 58 giờ lý thuyết, 30 giờ thực hành và bài tập, cùng 02 giờ kiểm tra định kỳ. Nội dung được triển khai theo hướng tích hợp lý thuyết nguyên lý với quy trình thực hành kiểm tra linh kiện trực tiếp trên các thiết bị đo phổ thông.
Nội dung kiến thức cốt lõi
+-------------------------------------------------------------------------+
| TIẾN TRÌNH PHÁT TRIỂN KIẾN THỨC CỐT LÕI |
+-------------------------------------------------------------------------+
| [Vật liệu & Bản chất dòng điện] -> Dẫn điện, Cách điện, Bán dẫn Si/Ge |
| v |
| [Linh kiện thụ động cơ bản] -> Điện trở, Tụ điện, Cuộn cảm (R - L - C)|
| v |
| [Linh kiện bán dẫn & Chuyển mạch]-> Diode, BJT, UJT, FET, SCR, TRIAC, DIAC|
| v |
| [Linh kiện quang & Ứng dụng] -> LDR (CdS), Photo Diode, LED, Opto |
+-------------------------------------------------------------------------+
Các chương và chủ đề chính
Giáo trình được cấu trúc thành 04 chương chuyên đề theo tiến trình logic từ vật liệu cơ bản đến linh kiện bán dẫn và linh kiện quang điện tử:
- Chương 1: Các khái niệm cơ bản (12 giờ - Mã bài MH 09-01): Khảo sát cấu trúc vật liệu dẫn điện, cách điện và cơ chế dẫn điện trong các môi trường vật chất. Trọng tâm gồm tính chất điện dẫn suất, điện trở suất ($\rho$), hệ số nhiệt điện trở ($\alpha_P$), cơ chế hình thành dòng điện trong kim loại, chất điện phân (hiện tượng dương cực tan), chất khí (quá trình dẫn điện tự lực, tia lửa điện, hồ quang điện) và môi trường chân không.
- Chương 2: Linh kiện thụ động (24 giờ - Mã bài MH 09-02): Phân tích 03 nhóm linh kiện thụ động cốt lõi gồm Điện trở, Tụ điện và Cuộn cảm. Cung cấp phương pháp tính toán mạch ghép nối tiếp, song song; kỹ thuật đọc trị số theo bảng màu quốc tế (4 vòng màu, 5 vòng màu); công thức tính dung kháng $X_C = \frac{1}{\omega C}$, cảm kháng; và quy trình kiểm tra chất lượng linh kiện bằng đồng hồ vạn năng (VOM) và máy đo LCR.
- Chương 3: Linh kiện bán dẫn (36 giờ - Mã bài MH 09-03): Phân tích chất bán dẫn tinh khiết ($Si, Ge$), bán dẫn tạp chất loại P ($In$) và loại N ($P$), cùng cơ chế tiếp giáp P-N qua công nghệ Plana khuếch tán - Epitaxi. Khảo sát chi tiết nguyên lý, sơ đồ cực tính và phương pháp phân cực cho các cấu kiện: Diode (chỉnh lưu, Zener, xung, biến dung Varicap, Led), Transistor lưỡng cực (BJT - các cách mắc BC, EC, CC), Transistor đơn nối (UJT), Transistor hiệu ứng trường (JFET, MOSFET kênh sẵn DMOSFET, MOSFET kênh cảm ứng EMOSFET), Thyristor (SCR), TRIAC và DIAC.
- Chương 4: Linh kiện quang điện tử (18 giờ - Mã bài MH 09-04): Phân loại các cấu kiện biến đổi năng lượng quang - điện (quang trở LDR làm từ $CdS, CdSe, PbS$, Photo Diode, Photo Transistor) và điện - quang (LED, LED hồng ngoại). Trình bày các mạch ứng dụng tiêu biểu như mạch tự động sáng khi trời tối sử dụng LDR kết hợp Transistor, và mạch điều khiển góc kích tải công suất xoay chiều sử dụng kết hợp LDR - DIAC - TRIAC.
Bảng tổng hợp cấu trúc nội dung và phân bổ thời lượng
| Chương mục |
Tên chương / Chủ đề |
Tổng số (giờ) |
Lý thuyết (giờ) |
Thực hành / Bài tập (giờ) |
Kiểm tra (giờ) |
| Chương 1 |
Các khái niệm cơ bản |
12 |
12 |
0 |
0 |
| Chương 2 |
Linh kiện thụ động |
24 |
11 |
12 |
1 |
| Chương 3 |
Linh kiện bán dẫn |
36 |
23 |
12 |
1 |
| Chương 4 |
Linh kiện quang điện tử |
18 |
12 |
6 |
0 |
| TỔNG CỘNG |
Toàn bộ giáo trình |
90 |
58 |
30 |
2 |
Kiến thức nền tảng được xây dựng
Nội dung giáo trình xác lập nền tảng lý thuyết thông qua các mô hình và nguyên lý vật lý chất rắn:
- Thuyết dải năng lượng và cơ chế tiếp xúc: Mối quan hệ giữa vùng dẫn (vùng tự do) và vùng đầy trong vật dẫn, chất cách điện; cơ chế khuếch tán hạt đa số và dòng trôi hạt thiểu số dưới tác động của điện trường tiếp xúc nội tại $E_{tx}$ tại mối nối P-N.
- Mô hình toán học và công thức đặc trưng:
- Định luật biến thiên điện trở suất theo nhiệt độ: $\rho_t = \rho_0(1 + \alpha_P \cdot \Delta t)$.
- Hệ số khuếch đại dòng tĩnh của Transistor BJT: $I_C = \beta \cdot I_B$.
- Mạch tương đương của Transistor đơn nối UJT với điện trở liên nền $R_{BB} = R_{B1} + R_{B2}$ và công thức tính điện áp đỉnh $V_P = V_D + \eta \cdot V_{BB}$.
- Đặc tính dẫn điện hai chiều đối xứng của DIAC với ngưỡng điện áp ngập $V_{BO}$ dao động từ $20\text{V}$ đến $40\text{V}$.
MÔ HÌNH NGUYÊN LÝ HOẠT ĐỘNG CỦA DIODE VÀ BJT
[ Tiếp giáp P-N ] [ Mô hình Transistor BJT (NPN) ]
+-------+-------+ C (Collector)
| P | N | |
| (Lỗ) |(e tự | +-----+-----+
| | do) | | N (Miền C)|
+-------+-------+ +-----------+
| | | P (Base) |-- B (Base) [IB]
A K +-----------+
(Anode) (Cathode) | N (Miền E)|
+-----+-----+
Phân cực thuận: A(+) > K(-) |
Phân cực nghịch: A(-) < K(+) E (Emitter) [IC = beta * IB]
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Nhận diện hình dạng thực tế, giải mã các thông số in chìm/vòng màu trên thân linh kiện điện trở (hệ 4 vòng, 5 vòng), tụ hóa (giá trị điện dung $\mu\text{F}$ và điện áp chịu đựng), tụ gốm (mã 3 chữ số); vận hành máy đo LCR để xác định độ tự cảm ($L$).
- Kỹ năng phân tích và chẩn đoán (Analytical skills): Phân tích trạng thái hoạt động của linh kiện dựa trên đặc tuyến Vôn - Ampe ($I-V$); xác định 3 chế độ làm việc của BJT (khuếch đại/tích cực, bão hòa, cắt) và góc dẫn của SCR, TRIAC.
- Kỹ năng thực hành nghề nghiệp (Practical competencies): Sử dụng thành thạo đồng hồ vạn năng kim (VOM) và số (DVOM) để kiểm tra cực tính (chân A, K của Diode; chân B, C, E của BJT; chân G, D, S của FET; chân $B_1, B_2, E$ của UJT; chân $MT_1, MT_2, G$ của TRIAC) và phát hiện chính xác các sự cố linh kiện bị đánh thủng (chập về $0,\Omega$), đứt mạch hoặc rò rỉ điện trở cách điện.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng phương pháp sư phạm tích hợp (Integrated Pedagogical Approach), kết hợp chặt chẽ giữa lý thuyết giải thích nguyên lý và bài tập thực hành thao tác trực tiếp. Cấu trúc bài học được xây dựng theo mô hình module kỹ năng:
+-------------------------------------------------------------------+
| TIẾN TRÌNH BÀI HỌC THỰC HÀNH TÍCH HỢP |
+-------------------------------------------------------------------+
| Bước 1: Chuẩn bị & Ước lượng thông số linh kiện |
| Bước 2: Hiệu chỉnh điểm 0 thiết bị đo (Ohm Zero ADJ trên VOM/LCR) |
| Bước 3: Đặt thang đo phù hợp & kết nối que đo vào chân linh kiện |
| Bước 4: Quan sát độ lệch kim/màn hình chỉ thị và đọc kết quả |
| Bước 5: Phân tích & đối chiếu giá trị kỹ thuật tiêu chuẩn |
+-------------------------------------------------------------------+
Quy trình bài tập và thực hành mẫu
Mỗi bài học linh kiện đều thiết lập quy trình thực hiện theo các bước cố định nhằm chuẩn hóa thao tác người học:
- Kiểm tra tụ điện bằng VOM: Chọn thang đo điện trở thích hợp ($x1, x10$ cho tụ dung lượng lớn; $x1\text{k}, x10\text{k}$ cho tụ dung lượng nhỏ). Nối hai que đo vào hai chân tụ và quan sát chuyển động của kim: kim nạp lên rồi trả về vô cùng (tụ tốt), kim không trả về (tụ bị rò), kim lên thẳng vạch $0,\Omega$ và đứng yên (tụ chập).
- Kiểm tra và kích mở Thyristor (SCR): Đặt đồng hồ thang đo $x1,\Omega$, que đen vào Anot (A), que đỏ vào Katot (K) (kim chưa lên). Dùng que đo hoặc mũi tuốc-nơ-vít chập tắt cực A vào cực G để mồi dòng kích $I_G$ (kim dịch chuyển lên). Ngắt cầu nối giữa A và G, kim vẫn duy trì vị trí dẫn điện (xác nhận trạng thái tự duy trì dòng ghim $I_H$ của SCR).
Phương pháp kiểm tra đánh giá và tự học
- Đánh giá định kỳ: Chương trình bố trí 02 bài kiểm tra 1 tiết tại Chương 2 (đánh giá kỹ năng đọc và đo kiểm linh kiện thụ động R-L-C) và Chương 3 (đánh giá kỹ năng phân tích, đo thử linh kiện bán dẫn BJT, FET, Thyristor).
- Hướng dẫn tự học: Giáo trình quy định cụ thể số giờ tự học cho từng phần (Chương 1: 8 giờ; Chương 2: 12 giờ; Chương 3: 20 giờ; Chương 4: 10 giờ). Người học sử dụng hệ thống câu hỏi ôn tập định lượng và định tính ở cuối mỗi chương để tự củng cố lý thuyết.
Điểm nổi bật và cập nhật
- Chuyển đổi hoàn toàn sang cấu kiện thể rắn: Giáo trình phản ánh quá trình thay thế toàn diện công nghệ đèn điện tử chân không bằng các linh kiện bán dẫn thế hệ mới, nhấn mạnh các ưu điểm kỹ thuật: kích thước nhỏ gọn, tổn hao năng lượng thấp và độ tin cậy cơ học cao.
- Cập nhật các dòng linh kiện bán dẫn công suất và công tắc xoay chiều: Bên cạnh các phần tử chỉnh lưu cơ bản, tài liệu tích hợp các cấu kiện công nghiệp chuyên dụng như UJT, MOSFET kênh cảm ứng (E-MOSFET), SCR, TRIAC và DIAC, đáp ứng các yêu cầu điều khiển đóng cắt trong các mạch điện công nghiệp hiện đại.
- Tích hợp ứng dụng quang điện tử thực tế: Giáo trình xây dựng các bài học gắn liền với mạch ứng dụng điển hình trong sản xuất và đời sống, bao gồm:
- Mạch tự động kích hoạt chiếu sáng khi trời tối dùng cảm biến quang trở LDR kết hợp BJT.
- Mạch điều khiển dòng điện qua tải xoay chiều kết hợp cảm biến quang trở LDR với DIAC và TRIAC (sử dụng ngưỡng kích mở của DIAC ở mức xấp xỉ $32\text{V}$).
- Mạch dao động tạo xung kích mở cực cổng Thyristor sử dụng đặc tuyến điện trở âm của Transistor đơn nối UJT.
SƠ ĐỒ NGUYÊN LÝ MẠCH ĐIỀU KHIỂN TẢI QUANG ĐIỆN TỬ
AC Line (220V)
o-------------------+-----------------+
| |
[R] [ TẢI ]
| |
+----+ |
| | |
[LDR] [C] [TRIAC] (MT2-MT1)
| | |
+----+---[DIAC]---+ (Cực G)
| |
o-------------------+-----------------+
Neutral
Đối tượng sử dụng giáo trình
Tài liệu được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:
+-------------------------------------------------------------------------+
| ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH |
+-------------------------------------------------------------------------+
| 1. Sinh viên Cao đẳng & Trung cấp Nghề Điện tử công nghiệp |
| - Điều kiện tiên quyết: Kiến thức Vật lý đại cương (Điện học căn bản)|
| - Mục đích: Hoàn thành học phần chuyên ngành bắt buộc MH 09 |
+-------------------------------------------------------------------------+
| 2. Giảng viên chuyên ngành Điện tử |
| - Mục đích: Biên soạn đề cương bài giảng lý thuyết và giáo án thực |
| hành đo kiểm trên các thiết bị VOM, LCR theo chuẩn module |
+-------------------------------------------------------------------------+
| 3. Kỹ thuật viên & Người tự học |
| - Mục đích: Tài liệu tra cứu bảng mã màu, sơ đồ chân cực, thông số |
| kỹ thuật định mức và quy trình kiểm tra sửa chữa bo mạch |
+-------------------------------------------------------------------------+
Câu hỏi thường gặp (FAQ)
1. Giáo trình này được biên soạn cho đối tượng nào?
Tài liệu được biên soạn chính thức cho học viên, sinh viên theo học nghề Điện tử công nghiệp ở hệ Cao đẳng và hệ Trung cấp tại Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn và các cơ sở giáo dục nghề nghiệp có chương trình tương đương.
2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học?
Người học cần nắm vững kiến thức Vật lý đại cương phần Điện - Từ học căn bản (khái niệm điện áp, dòng điện, công suất, điện trở, định luật Ohm, định luật Kirchhoff) và các kỹ năng an toàn điện cơ bản.
3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết mạch thuần túy?
Giáo trình tập trung vào tính thực hành nghề nghiệp (chiếm 30/90 giờ đào tạo). Nội dung giảm thiểu các phép chứng minh toán học phức tạp, tập trung vào cấu tạo vật lý, nhận diện chân cực, giải mã ký hiệu, quy trình kiểm tra chất lượng linh kiện bằng thiết bị đo VOM/LCR và cách thức ứng dụng linh kiện trong các mạch điều khiển cụ thể.
+------------------------------------+------------------------------------+
| Tài liệu lý thuyết mạch thuần túy | Giáo trình Linh kiện điện tử MH 09 |
+------------------------------------+------------------------------------+
| - Chứng minh giải tích toán học | - Quy trình đo đạc thực tế từng bước|
| - Mô phỏng trên phần mềm lý thuyết | - Nhận diện mã màu, chân cực thực tế|
| - Khảo sát mô hình vi mô trừu tượng| - Chẩn đoán lỗi hỏng (chập, đứt, rò)|
+------------------------------------+------------------------------------+
4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học nên kết hợp đọc lý thuyết nguyên lý hoạt động với việc giải toàn bộ hệ thống câu hỏi ôn tập sau mỗi chương; đồng thời đối chiếu các thông số giới hạn ($I_{Cm}, U_{Cm}, P_{tt}, V_{BO}$) bằng cách tra cứu sổ tay linh kiện (Datasheet) và tuân thủ đúng các bước đo kiểm trên máy đo thực tế.
5. Giáo trình có cung cấp sơ đồ mạch ứng dụng cụ thể không?
Có. Giáo trình tích hợp các sơ đồ mạch ứng dụng cụ thể kèm theo thông số linh kiện, bao gồm mạch chỉnh lưu, mạch phân cực ổn định nhiệt cho BJT, mạch dao động xung dùng UJT kích mở SCR, mạch đèn tự động sáng dùng quang trở CDS và mạch điều khiển góc pha xoay chiều dùng tổ hợp LDR - DIAC - TRIAC.
Kết luận
Giáo trình Linh kiện điện tử (MH 09) là tài liệu học thuật cơ sở có cấu trúc chuẩn mực, gắn liền lý thuyết vật lý bán dẫn với quy trình thực hành kỹ thuật. Giáo trình cung cấp lộ trình học tập logic 4 giai đoạn: từ khảo sát bản chất vật liệu dẫn điện, cách điện $\rightarrow$ nghiên cứu linh kiện thụ động R-L-C $\rightarrow$ làm chủ các phần tử bán dẫn khuếch đại và điều khiển công suất $\rightarrow$ ứng dụng linh kiện quang điện tử trong mạch tự động hóa.
Mọi thông tin chi tiết, góp ý hiệu chỉnh hoặc đăng ký sử dụng tài liệu phục vụ giảng dạy được tiếp nhận tại:
- Địa chỉ: Khoa Điện tử, Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn, số 172 An Dương Vương, Thành phố Quy Nhơn, Tỉnh Bình Định.
