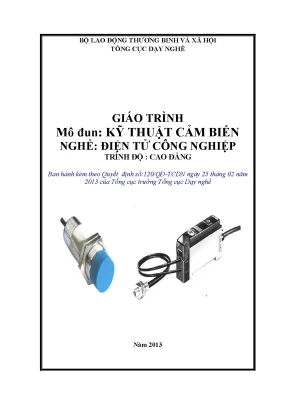

GIỚI THIỆU VÀ ĐÁNH GIÁ HỌC THUẬT GIÁO TRÌNH KỸ THUẬT CẢM BIẾN (NGHỀ ĐIỆN TỬ CÔNG NGHIỆP - TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

Giáo trình Kỹ thuật cảm biến (Mã mô đun: MĐ 31) là tài liệu đào tạo chuyên môn thuộc hệ thống giáo trình nghề Điện tử công nghiệp ở trình độ Cao đẳng nghề và Trung cấp nghề. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (nay là Tổng cục Giáo dục nghề nghiệp), trực thuộc Bộ Lao động - Thương binh và Xã hội. Nhóm biên soạn do TS. Lê Phước Tuy (Trường Cao đẳng nghề Lilama 2, Long Thành, Đồng Nai) làm chủ biên.

+-------------------------------------------------------------------------+
|                  CHƯƠNG TRÌNH KHUNG MÔ ĐUN MĐ 31                        |
|                     (Tổng thời lượng: 180 giờ)                          |
+------------------------------------+------------------------------------+
|  Lý thuyết chuyên ngành: 60 giờ    |  Thực hành xưởng: 116 giờ          |
+------------------------------------+------------------------------------+
|  Kiểm tra tích hợp: 04 giờ         |  Tỷ lệ thời lượng thực hành: ~64%  |
+------------------------------------+------------------------------------+

Về mặt vị trí trong chương trình đào tạo, mô đun MĐ 31 giữ vai trò cầu nối trung gian giữa khối kiến thức cơ sở (Linh kiện điện tử, Mạch điện tử, Kỹ thuật đo lường) và khối kiến thức ứng dụng điều khiển tự động hóa nâng cao (Điều khiển lập trình PLC, Điều khiển Điện khí nén - Thủy lực).

Mục tiêu học tập (Learning Outcomes) của mô đun được chuẩn hóa trên ba phương diện:

  • Kiến thức: Trình bày rõ ràng các đặc tính cấu tạo, nguyên lý làm việc vật lý - hóa học của các họ cảm biến công nghiệp; phân tích chính xác các phương pháp thiết kế mạch đo và kỹ thuật phối hợp ngõ ra.
  • Kỹ năng nghề nghiệp: Thiết kế, tính toán các sơ đồ mạch giao tiếp cảm biến cơ bản; thực hiện quy trình lắp ráp, kiểm tra, căn chỉnh, vận hành và sửa chữa các mạch ứng dụng cảm biến trong dây chuyền sản xuất đúng yêu cầu kỹ thuật.
  • Thái độ: Hình thành tác phong công nghiệp, tư duy kỹ thuật chuẩn xác, tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động và vệ sinh công nghiệp.

Cấu trúc giáo trình bao gồm 1 bài mở đầu và 5 bài chuyên đề chuyên sâu. Chương trình được thiết kế theo phương thức đào tạo tích hợp mô đun (module-based training) với tổng dung lượng 180 giờ, trong đó thời lượng thực hành chiếm 116 giờ (tương đương hơn 64% tổng khối lượng học tập), 60 giờ lý thuyết và 4 giờ kiểm tra tích hợp. Điểm đặc sắc của tài liệu là việc gắn kết trực tiếp cơ sở giải tích toán học của cảm biến với các linh kiện bán dẫn, IC thương mại cụ thể (LM35, Pt100, Pt1000, KTY81, ADT70, AD590, E2E, CR Series) và thiết bị đo kiểm thực tế tại nhà máy.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân chia dung lượng 180 giờ thành 6 bài học có cấu trúc logic tịnh tiến từ đại cương, chuyển đổi năng lượng nhiệt độ, xác định khoảng cách cơ học, đến đo lưu lượng chất lưu, vận tốc/góc quay và tín hiệu quang điện:

+-------------------------------------------------------------------------+
|                    TIẾN TRÌNH NỘI DUNG MÔ ĐUN MĐ 31                     |
+-------------------------------------------------------------------------+
| Bài mở đầu: Khái niệm cơ bản về các bộ cảm biến (02 giờ)                |
|  - Hàm truyền s = f(m), độ nhạy S, thời gian hồi đáp, phân loại         |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| Bài 1: Cảm biến nhiệt độ (57 giờ: 12 LT - 44 TH - 01 KT)                |
|  - Pt100/1000, Niken ZNI 1000, KTY81-84, IC LM35/34, AD590, NTC/PTC     |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| Bài 2: Cảm biến tiệm cận, xác định vị trí, khoảng cách (42 giờ: 12-29-1)|
|  - Cảm biến điện cảm (Inductive), điện dung (Capacitive), từ, màu       |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| Bài 3: Phương pháp đo lưu lượng (25 giờ: 10 LT - 14 TH - 01 KT)         |
|  - Đo chênh lệch áp suất, đo bằng tần số dòng xoáy (Vortex)             |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| Bài 4: Đo vận tốc vòng quay và góc quay (30 giờ: 12 LT - 17 TH - 01 KT) |
|  - Phương pháp Analog, Quang điện tử, Điện trở từ KMI15/16, Encoder     |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
| Bài 5: Cảm biến quang điện (24 giờ: 12 LT - 12 TH)                      |
|  - Thu phát độc lập, phản xạ gương, phản xạ khuếch tán                  |
+-------------------------------------------------------------------------+
  1. Bài mở đầu: Khái niệm cơ bản về các bộ cảm biến (2 giờ lý thuyết): Giới thiệu định nghĩa cảm biến là thiết bị chuyển đổi đại lượng không điện $m$ thành đại lượng mang tính chất điện $s$ theo hàm $s = f(m)$. Phân tích các thông số định lượng: độ nhạy $S = \frac{\Delta s}{\Delta m}$, sai số tương đối $\delta x = \frac{\Delta x}{x} \times 100%$, đặc trưng động học ở chế độ quá độ gồm thời gian hồi đáp $t_r$, thời gian trễ tăng $t_{dm}$, thời gian tăng $t_m$, thời gian trễ giảm $t_{dc}$, thời gian giảm $t_c$. Thiết lập hệ thống phân loại theo nguyên tắc chuyển đổi (vật lý, hóa học, sinh học), dạng kích thích, tính năng kỹ thuật và mô hình mạch tương đương (cảm biến tích cực/thụ động).
  2. Bài 1: Cảm biến nhiệt độ (57 giờ - 12 LT, 44 TH, 1 KT): Khảo sát 3 thang nhiệt độ chuẩn (Kelvin, Celsius, Fahrenheit). Cung cấp cơ sở tính toán nhiệt điện trở kim loại theo phương trình Callendar - VanDusen: $$R(t) = R_0 [1 + A \cdot t + B \cdot t^2 + C(t - 100) \cdot t^3]$$ với các tham số chuẩn quốc tế DIN IEC 751 ($R_0 = 100,\Omega$ cho Pt100, $A = 3{,}90830 \times 10^{-3}$, $B = -5{,}77500 \times 10^{-7}$, $C = -4{,}18301 \times 10^{-12}$) và tiêu chuẩn SAMA RC-4 của Mỹ. Khảo sát nhiệt điện trở Niken (ZNI 1000). Phân tích cấu trúc mạch đo 2 dây (có biến trở bù 10 $\Omega$), 3 dây và 4 dây triệt tiêu sai số do điện trở đường truyền. Giới thiệu dòng cảm biến nhiệt Silic công nghệ điện trở phân rải KTY81, KTY82, KTY83, KTY84 ($R = \frac{\rho}{\pi \cdot d}$); IC đo nhiệt tuyến tính LM35 ($10,\text{mV}/^\circ\text{C}$), LM34 ($10,\text{mV}/^\circ\text{F}$), AD590 ($1,\mu\text{A}/\text{K}$), ADT70; khảo sát thermistor phi tuyến NTC theo công thức: $$R_T = R_N \cdot \exp\left[B\left(\frac{1}{T} - \frac{1}{T_N}\right)\right]$$ và thermistor PTC với hiệu ứng Curie dùng bảo vệ quá nhiệt cuộn dây stator động cơ.
  3. Bài 2: Cảm biến tiệm cận và các loại cảm biến xác định vị trí, khoảng cách (42 giờ - 12 LT, 29 TH, 1 KT): Phân tích cảm biến tiệm cận điện cảm (Inductive Proximity Sensor) phát hiện kim loại dựa trên tổn hao dòng điện xoáy; cảm biến tiệm cận điện dung (Capacitive Proximity Sensor) phát hiện vật thể phi kim dựa trên thay đổi điện dung của bản cực hở. Phân định kết cấu có vỏ bọc (Shielded - đầu bằng) và không vỏ bọc (Un-shielded - đầu lồi). Đánh giá định lượng ảnh hưởng của vật liệu cảm biến (sắt, đồng, nhôm, đồng thau), bề dày vật (yêu cầu $\ge 1,\text{mm}$ cho kim loại từ tính) và lớp mạ bề mặt (Zn, Cd, Ag, Cu, Ni, Cr). Hướng dẫn cấu hình mạch ngõ ra transistor NPN, PNP và FET. Giới thiệu biến trở đo vị trí, cảm biến tự cảm, cảm biến từ và cảm biến phân loại màu.
  4. Bài 3: Phương pháp đo lưu lượng (25 giờ - 10 LT, 14 TH, 1 KT): Trình bày nguyên tắc đo lưu lượng qua chênh lệch áp suất và nguyên tắc đo bằng tần số dòng xoáy (vortex frequency); quy trình cài đặt và ghi nhận thông số cảm biến lưu lượng công nghiệp.
  5. Bài 4: Đo vận tốc vòng quay và góc quay (30 giờ - 12 LT, 17 TH, 1 KT): Khảo sát phương pháp đo vận tốc vòng quay dạng Analog, phương pháp quang điện tử và cảm biến điện trở từ (IC KMI15/1, KMI16/1, KM110BH/2430, KM110BH/2470); thực hành kỹ thuật xác định vị trí góc bằng bộ mã hóa xung vòng quay (Encoder) tương đối và tuyệt đối.
  6. Bài 5: Cảm biến quang điện (24 giờ - 12 LT, 12 TH): Nghiên cứu tính chất quang học, nguồn phát sáng và nguyên lý 3 cấu hình quang điện công nghiệp: loại thu phát độc lập (Through-beam), loại phản xạ gương (Retro-reflective) và loại phản xạ khuếch tán (Diffuse-reflective).
+-----------------------------------------------------------------------------------------------------+
|                     BẢNG TỔNG HỢP KIẾN THỨC VÀ MÃ LINH KIỆN ĐẶC TRƯNG CỦA MÔ ĐUN                     |
+---------------+-----------------------------+------------------------------------+------------------+
| Tên bài học   | Nguyên lý chuyển đổi        | Linh kiện / Vi mạch khảo sát       | Chuẩn áp dụng    |
+---------------+-----------------------------+------------------------------------+------------------+
| Bài mở đầu    | Chuyển đổi tín hiệu sơ cấp  | Mạch tương đương tích cực/thụ động | Biểu thức s=f(m) |
| Bài 1: Nhiệt  | Nhiệt điện trở, bán dẫn     | Pt100, Pt1000, LM35, KTY81, AD590  | DIN IEC 751      |
| Bài 2: Vị trí | Cảm ứng điện từ, điện dung  | Omron E2EV, E2E-X2F1, CR Autonics  | NPN/PNP Open-C   |
| Bài 3: Lưu lượng | Dòng xoáy, chênh áp      | Cảm biến lưu lượng dòng xoáy       | Nguyên lý Vortex |
| Bài 4: Vòng quay | Điện trở từ, xung quang  | KMI15/1, KMI16/1, Encoder          | Tương đối/Tuyệt đối|
| Bài 5: Quang  | Quang dẫn, quang điện áp    | Cảm biến thu-phát, phản xạ gương   | 3 cấu hình quang |
+---------------+-----------------------------+------------------------------------+------------------+

Kiến thức nền tảng được xây dựng

Chương trình thiết lập hệ thống lý thuyết nền tảng chặt chẽ:

  • Lý thuyết chuyển đổi năng lượng: Mối liên hệ giải tích giữa kích thích vật lý đầu vào và biến thiên đặc trưng điện đầu ra.
  • Vật lý bán dẫn và vật liệu học: Quy luật hàm số mũ của dòng thuận tiếp giáp p-n theo nhiệt độ, sự gia tăng hạt dẫn tự do do nhiệt, cơ chế phân tán dòng nón của điện trở phân rải trong phiến Silic, hiện tượng sắt điện và biến thiên hằng số điện môi tại điểm nhiệt độ Curie trong gốm bán dẫn PTC.
  • Lý thuyết mạch và chống nhiễu đo lường: Nguyên lý cầu phân áp, cầu Wheatstone cân bằng, mạch trừ khuếch đại thuật toán, cơ chế triệt tiêu điện trở ký sinh của dây dẫn bằng mạch cầu 3 dây và 4 dây.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc và phân tích sơ đồ chân vi mạch (dạng TO-92, SO-8, DIP-20, SOD-70); đấu nối an toàn các cảm biến tiệm cận 2 dây, 3 dây, 4 dây chuẩn NPN/PNP; cân chỉnh biến trở bù zero và biến trở khuếch đại dải đo (span).
  • Kỹ năng phân tích (Analytical skills): Xây dựng và xử lý đồ thị hàm số thực nghiệm $R = f(T)$, $I = f(U)$; tính toán sai số tuyệt đối, sai số tương đối và độ trễ quá độ; tính toán tần số đáp ứng của đối tượng cảm biến: $$f_{\text{vật}} = \frac{1}{T_1 + T_2}$$
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành, hiệu chuẩn và xử lý sự cố thiết bị cảm biến trên các mô hình truyền động cơ khí, hệ thống bảo vệ động cơ điện và dây chuyền tự động hóa công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận sư phạm tích hợp (Integrated Pedagogical Approach). Mỗi bài học đều kết hợp phần lý thuyết bản chất với hệ thống bài tập thực hành tương ứng tại xưởng, bảo đảm người học nắm vững nguyên lý trước khi can thiệp vào phần cứng thiết bị.

+-------------------------------------------------------------------------+
|                  QUY TRÌNH DẠY HỌC TÍCH HỢP MÔ ĐUN                      |
+-------------------------------------------------------------------------+
|  1. Giảng dạy lý thuyết nguyên lý và khảo sát tham số kỹ thuật (Datasheet)|
+------------------------------------+------------------------------------+
+-------------------------------------------------------------------------+
|  2. Thực hiện bài đo thực nghiệm, thu thập số liệu (Vôn kế, mA kế)      |
+------------------------------------+------------------------------------+
+-------------------------------------------------------------------------+
|  3. Xử lý số liệu thực nghiệm, tính toán sai số và vẽ đường đặc tính    |
+------------------------------------+------------------------------------+
+-------------------------------------------------------------------------+
|  4. Lắp ráp mạch ứng dụng hoàn chỉnh và kiểm tra đánh giá tích hợp     |
+------------------------------------+------------------------------------+

Hệ thống bài tập thực hành và case studies được cụ thể hóa chi tiết:

  • Khảo sát đặc tính thực nghiệm: Bài thực hành số 1.9 và 1.10 yêu cầu học viên cấp các mức điện áp từ $1,\text{V}$ đến $28,\text{V}$ vào mạch đo gắn nhiệt điện trở NTC/PTC, ghi nhận dòng điện qua miliampe kế theo chu kỳ ổn định nhiệt $30,\text{giây}$, từ đó xử lý bảng dữ liệu để vẽ đường cong đặc tính Volt-Ampere và đặc tính điện trở - nhiệt độ.
  • Ghép nối vi mạch chuyên dụng: Thực hành cấu hình IC khuếch đại ADT70 với đầu đo Pt100 và Pt1000; tính toán thay đổi điện trở hồi tiếp $R_G = 4{,}98,\text{k}\Omega$ và điện trở tham chiếu từ $1000,\Omega$ xuống $100,\Omega$ để giữ nguyên tỷ lệ điện áp ngõ ra theo nhiệt độ.
  • Khảo sát IC cảm biến thương mại: Đo đạc trực tiếp các mức điện áp ngõ ra của LM35 ($V_{\text{OUT}} = 1500,\text{mV}$ tại $+150^\circ\text{C}$, $+250,\text{mV}$ tại $+25^\circ\text{C}$, $-550,\text{mV}$ tại $-55^\circ\text{C}$) trong môi trường thay đổi nguồn nhiệt.

Phương pháp đánh giá kết quả học tập tuân thủ chuẩn quy định kiểm tra mô đun nghề:

  • Đánh giá kiến thức: Kiểm tra viết tự luận hoặc trắc nghiệm khách quan về nguyên lý, công thức giải tích và phạm vi sử dụng cảm biến.
  • Đánh giá kỹ năng: Kiểm tra trực tiếp thao tác thực hành trên bảng mạch thí nghiệm, kiểm tra độ chính xác của số liệu đo đạc, độ chuẩn xác của đồ thị đặc tuyến và thời gian hoàn thành mạch ứng dụng.
  • Đánh giá thái độ: Chấm điểm dựa trên tính cẩn thận, độ tỉ mỉ trong thao tác dây nối, bảo đảm an toàn điện và duy trì vệ sinh công nghiệp khu vực thực tập.

Điểm nổi bật và cập nhật

Giáo trình thể hiện tính cập nhật khoa học kỹ thuật thông qua việc đưa vào các tiêu chuẩn và công nghệ linh kiện đương đại trong ngành điện tử công nghiệp:

  • Quy chuẩn hóa theo tiêu chuẩn quốc tế: Tài liệu phân tích rõ ràng hai hệ thống tiêu chuẩn nhiệt điện trở Platin gồm tiêu chuẩn quốc tế DIN IEC 751 (soát xét các năm 1983, 1986, 1995) và tiêu chuẩn Bắc Mỹ SAMA RC-4. Các đẳng cấp dung sai loại A, B, C, D được định lượng chi tiết (ví dụ: cấp A có sai số $\Delta t = \pm (0{,}15 + 0{,}002 \cdot |t|)$).
  • Cập nhật công nghệ cảm biến Silic màng mỏng: Bên cạnh các phần tử kim loại truyền thống, giáo trình đưa vào phân tích các dòng cảm biến bán dẫn Silic sản xuất theo công nghệ điện trở phân rải (họ KTY81, KTY82, KTY83, KTY84 của hãng Philips). Cung cấp đầy đủ các hệ số toán học giải tích ($A, B, C, D$) trong phương trình đa thức bậc hai biểu diễn đặc tuyến phi tuyến bậc cao của dòng KTY: $$R_T = R_{\text{ref}} [1 + A(T - T_{\text{ref}}) + B(T - T_{\text{ref}})^2 + C(T - T_1)^D]$$
  • Gắn liền ứng dụng công nghiệp thực tế: Đưa các mã sản phẩm thương mại phổ biến của các hãng thiết bị tự động hóa lớn vào bài học, bao gồm dòng cảm biến tiệm cận Omron (E2EV đầu bằng có vỏ bọc chống nhiễu, E2E-X2F1 đầu lồi không vỏ bọc), cảm biến điện dung Autonics CR Series, IC đo góc quay từ trở KM110BH của Philips/NXP.
  • Kỹ thuật xử lý tín hiệu tiên tiến: Trình bày chi tiết giải pháp triệt tiêu nhiễu đường truyền bằng kỹ thuật nối dây 3 dây và 4 dây; phân tích mạch phân áp tuyến tính hóa đặc tính phi tuyến của thermistor; ứng dụng mạch so sánh bảo vệ quá tải động cơ kết nối trực tiếp với cảm biến PTC gắn chìm trong rãnh cuộn dây stator.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuẩn hóa cho các đối tượng và mục đích sử dụng sau:

+-------------------------------------------------------------------------+
|                  ĐỐI TƯỢNG VÀ MỤC ĐÍCH SỬ DỤNG                          |
+-------------------------------------------------------------------------+
| Sinh viên Cao đẳng nghề / Trung cấp nghề Điện tử công nghiệp:           |
|  - Học phần chuyên môn bắt buộc (Mã MĐ 31, thời lượng 180 giờ).        |
+-------------------------------------------------------------------------+
| Sinh viên các ngành kỹ thuật liên quan (Tự động hóa, Cơ điện tử):       |
|  - Tài liệu học phần Đo lường cảm biến và Thiết bị ngoại vi.           |
+-------------------------------------------------------------------------+
| Giảng viên kỹ thuật dạy nghề:                                           |
|  - Thiết kế giáo án tích hợp lý thuyết - thực hành, bài thi tay nghề.   |
+-------------------------------------------------------------------------+
| Kỹ sư, Kỹ thuật viên bảo trì nhà máy:                                   |
|  - Tài liệu tra cứu tham số linh kiện, sơ đồ đấu nối NPN/PNP và RTD.    |
+-------------------------------------------------------------------------+
  1. Sinh viên và học viên: Học viên hệ Cao đẳng nghề và Trung cấp nghề chuyên ngành Điện tử công nghiệp. Ngoài ra, giáo trình phục vụ tốt cho sinh viên các khối ngành Kỹ thuật điều khiển và Tự động hóa, Cơ điện tử, Điện công nghiệp cần củng cố kiến thức đo lường cảm biến.
  2. Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về Vật lý đại cương (phần điện học, nhiệt học, quang học), Kỹ thuật mạch điện tử (mạch khuếch đại thuật toán, transistor, diode), và Kỹ thuật đo lường điện cơ bản.
  3. Giảng viên chuyên ngành: Sử dụng giáo trình làm khung bài giảng chuẩn để phân bổ thời lượng 60 giờ lý thuyết và 116 giờ thực hành; làm căn cứ thiết kế phiếu hướng dẫn thực hành xưởng, bảng tiêu chí đánh giá kỹ năng nghề và ngân hàng đề thi kết thúc mô đun.
  4. Kỹ thuật viên tại nhà máy và người tự học: Phù hợp làm tài liệu tra cứu kỹ thuật nhanh về sơ đồ nối dây cảm biến (2 dây, 3 dây, 4 dây), bảng mã màu dây, bảng quy đổi nhiệt độ - điện trở và cách phối hợp trở kháng ngõ ra công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học viên hệ Cao đẳng nghề và Trung cấp nghề ngành Điện tử công nghiệp, đồng thời là tài liệu tham khảo kỹ thuật cho sinh viên ngành Công nghệ kỹ thuật Điều khiển & Tự động hóa, ngành Cơ điện tử và kỹ thuật viên bảo trì hệ thống đo lường tại các nhà máy sản xuất.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học cần trang bị kiến thức cơ sở về Vật lý điện từ học, Linh kiện điện tử (bán dẫn, tiếp giáp p-n, transistor lưỡng cực, FET), Lý thuyết mạch điện (cầu phân áp, mạch cầu Wheatstone) và kỹ năng sử dụng các thiết bị đo lường cơ bản như đồng hồ vạn năng DMM, đồng hồ đo milivolt, nguồn cấp DC.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình cảm biến lý thuyết thuần túy?

Khác với các tài liệu lý thuyết hàn lâm, giáo trình MĐ 31 là giáo trình đào tạo nghề tích hợp. Thời lượng thực hành chiếm ưu thế (116/180 giờ). Nội dung gắn liền trực tiếp với các mã linh kiện thương mại thực tế (LM35, Pt100, Pt1000, KTY81, Omron E2E, Autonics CR), cung cấp sơ đồ chân, bảng tra dung sai quốc tế (DIN IEC 751) và hướng dẫn đo kiểm thông số thực tế từng bước.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?

Người học nên kết hợp đọc lý thuyết với việc mô phỏng mạch trên phần mềm điện tử hoặc thực nghiệm trực tiếp tại xưởng:

  • Nắm vững công thức hàm truyền của từng loại cảm biến.
  • Phân tích các bước đấu dây bảo vệ và mạch bù sai số (đặc biệt là kỹ thuật 3 dây/4 dây cho RTD).
  • Thực hiện việc lập bảng số liệu và tự vẽ đường đặc tính Volt-Ampere, đặc tính nhiệt - điện trở nhằm rèn luyện kỹ năng xử lý dữ liệu đo lường.

5. Giáo trình có tích hợp các tài liệu và quy chuẩn bổ trợ nào đi kèm?

Giáo trình trích dẫn đầy đủ các hệ thống tiêu chuẩn kỹ thuật gồm chuẩn DIN IEC 751, chuẩn dung sai nhiệt điện trở quốc tế, chuẩn SAMA RC-4 của Hoa Kỳ, phương trình đặc tính Callendar - VanDusen, các sơ đồ đấu nối chân linh kiện từ datasheet của National Semiconductor, Philips, Analog Devices, Zetex Semiconductors và Omron.

Kết luận

Giáo trình Kỹ thuật cảm biến (Mã mô đun MĐ 31) do TS. Lê Phước Tuy chủ biên là tài liệu đào tạo nghề chuẩn mực, bảo đảm tính khoa học, tính sư phạm và tính thực tiễn cao cho ngành Điện tử công nghiệp. Giá trị cốt lõi của giáo trình thể hiện ở việc trang bị cho người học kiến thức toàn diện về nguyên lý hoạt động của các bộ cảm biến công nghiệp kết hợp với năng lực thực hành lắp ráp, căn chỉnh và khắc phục sự cố mạch đo lường.

Lộ trình học tập đề xuất: Người học bắt đầu từ việc nắm vững khái niệm động học cơ bản ở Bài mở đầu, tiến hành khảo sát chuyên sâu các nhóm cảm biến đo lường phổ biến theo thứ tự: Nhiệt độ (Bài 1) $\rightarrow$ Tiệm cận và vị trí (Bài 2) $\rightarrow$ Lưu lượng (Bài 3) $\rightarrow$ Vận tốc vòng quay và góc quay (Bài 4) $\rightarrow$ Cảm biến quang điện (Bài 5). Kết thúc mô đun, học viên có đầy đủ năng lực kỹ thuật nền tảng để tiếp cận các nội dung tích hợp hệ thống điều khiển tự động hóa quy mô lớn như PLC và Điều khiển khí nén - thủy lực công nghiệp.
