Giáo trình Chế tạo mạch in và hàn linh kiện – Khoa Điện tử công nghiệp

Tổng quan về giáo trình (250-300 từ)

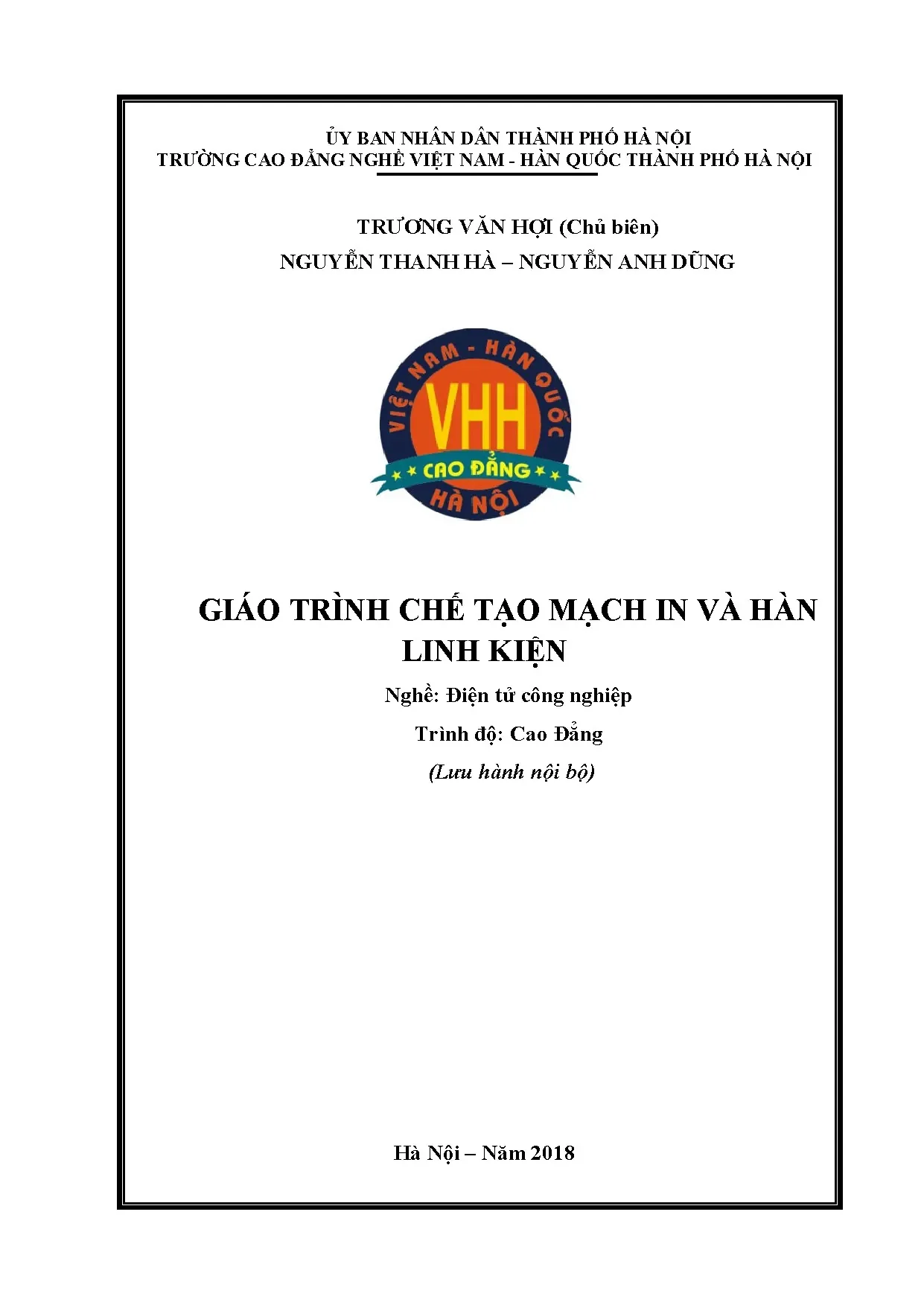

Giáo trình Chế tạo mạch in và hàn linh kiện là tài liệu đào tạo chuyên môn nội bộ do tập thể giảng viên Khoa Điện tử Công nghiệp thuộc Trường Cao đẳng Nghề Việt Nam – Hàn Quốc Thành phố Hà Nội biên soạn năm 2018, do Trương Văn Hợi làm chủ biên cùng các đồng tác giả Nguyễn Thanh Hà và Nguyễn Anh Dũng. Giáo trình được xây dựng phục vụ trực tiếp cho mô đun kỹ thuật cơ sở mang mã số MĐ 17 trong chương trình đào tạo nghề Điện tử công nghiệp ở trình độ Cao đẳng và Trung cấp.

Trong khung chương trình đào tạo, mô đun này giữ vị trí cầu nối quan trọng, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở gồm Linh kiện điện tử, Đo lường điện tử, Mạch điện tử, đồng thời là điều kiện tiên quyết trước khi tiếp cận các mô đun chuyên sâu như Vi xử lý và Điều khiển lập trình PLC.

Về cấu trúc thời lượng, giáo trình được thiết kế cho tổng thời gian 60 giờ học, phân bổ cụ thể thành 15 giờ lý thuyết, 43 giờ thực hành và 2 giờ kiểm tra định kỳ. Mục tiêu học tập cốt lõi của tài liệu là trang bị cho người học năng lực sử dụng đúng quy chuẩn kỹ thuật các dụng cụ hàn cầm tay; thực hiện chuẩn xác kỹ thuật hàn và tháo hàn các linh kiện điện tử xuyên lỗ cũng như linh kiện dán bề mặt (SMD); nắm vững quy trình thiết kế, chế tạo bo mạch in đơn giản đạt yêu cầu cơ - điện; đồng thời hình thành tác phong an toàn lao động và vệ sinh công nghiệp.

Giáo trình tiếp cận theo mô hình đào tạo định hướng kỹ năng thực hành, lấy việc rèn luyện thao tác tay nghề thực tế tại xưởng làm trọng tâm (thực hành chiếm 71,7% tổng thời lượng môn học), kết hợp phân tích nguyên lý cấu tạo của thiết bị để người học làm chủ kỹ thuật từ căn bản đến phức tạp.

Cơ cấu thời lượng mô đun MĐ 17 (Tổng số: 60 giờ)
├── Lý thuyết: 15 giờ (25,0%)
├── Thực hành: 43 giờ (71,7%)
└── Kiểm tra:  02 giờ (03,3%)

Nội dung kiến thức cốt lõi (500-600 từ)

flowchart TD
    subgraph MD17_1["Bài 1: Kỹ thuật hàn (MĐ17-1 - 30 giờ)"]
        A1["Dụng cụ hàn & vật tư phụ trợ"] --> A2["Kỹ thuật hàn nối dây & xi chì"]
        A2 --> A3["Hàn linh kiện xuyên lỗ (THT)"]
        A3 --> A4["Hàn & tháo linh kiện dán (SMD / IC)"]
        A4 --> A5["Kiểm tra lỗi & xử lý mạch sau hàn"]
    end
    subgraph MD17_2["Bài 2: Thiết kế & Chế tạo mạch in (MĐ17-2 - 30 giờ)"]
        B1["Sơ đồ nguyên lý & bố trí linh kiện"] --> B2["Thiết kế đường mạch in"]
        B2 --> B3["Gia công mạch in & ăn mòn hóa chất"]
        B3 --> B4["Khoan lỗ & phủ bảo vệ bề mặt"]
    end
    MD17_1 --> MD17_2

Các chương/chủ đề chính

Nội dung giáo trình được phân chia thành hai bài học lớn tương ứng với hai cấu phần kỹ thuật chính của nghề:

  • Bài 1: Kỹ thuật hàn (Mã bài: MĐ17-1, thời lượng 30 giờ: 7 giờ lý thuyết, 22 giờ thực hành, 1 giờ kiểm tra):

    • Bộ dụng cụ hàn cầm tay và vật tư: Khảo sát chi tiết nguyên lý hoạt động, cấu tạo, phạm vi ứng dụng và ưu nhược điểm của 4 loại mỏ hàn chính: mỏ hàn nung (dây mayso bọc sứ, công suất chuẩn 40W, mũi hàn mạ platin), mỏ hàn thạch anh (dạng cầm tay và trạm hàn điều chỉnh nhiệt độ), mỏ hàn xung (biến áp ngắn mạch cuộn thứ cấp, tốc độ phát nhiệt 1–2 giây) và mỏ hàn khí/máy khò (mạch điều khiển bơm gió, dây cấp nhiệt). Trình bày thông số kỹ thuật của chì hàn (dạng cuộn 1mm, nhiệt độ nóng chảy 60°C–80°C), bi hàn, kem hàn; công dụng tẩy rửa và cách pha chế nhựa thông (chloro-phyll) với xăng/dầu lửa; các loại kềm cắt, kềm mỏ nhọn, dao gọt, kính bảo vệ, nhíp gắp, dây đồng hút chì và dung dịch làm sạch butin.
    • Kỹ thuật hàn cơ bản: Kỹ thuật làm sạch bề mặt kim loại, phương pháp xi chì dây đồng theo nguyên tắc "tiến hai bước lùi một bước" (mỗi bước dịch chuyển 2mm); kỹ thuật hàn nối hai đầu dây dẫn (ghép đỉnh), ghép song song (khoảng cách chồng lấn tối thiểu 5mm) và ghép vuông góc.
    • Kỹ thuật hàn mạch in xuyên lỗ (Through-hole): Trình tự 6 bước thao tác gồm: làm sạch bo mạch, vệ sinh đầu mỏ hàn, tráng chì đầu mỏ hàn, uốn cắm chân linh kiện, bấm chân trước khi hàn, và nung nóng đồng thời chân linh kiện cùng điểm hàn.
    • Kỹ thuật hàn và tháo linh kiện dán (SMD): Quy trình hàn điện trở dán, tụ dán, vi mạch (IC) nhiều chân và kỹ thuật sử dụng mỏ hàn khí để tháo linh kiện SMD an toàn (điều chỉnh mức gió 2–2,5 và nhiệt độ 350°C–380°C).
    • Phương pháp xử lý mạch sau hàn: Tiêu chí đánh giá chất lượng mối hàn cơ - điện, phương pháp tẩy rửa nhựa thông dư thừa bằng butin và nhận diện 8 dạng lỗi mối hàn thường gặp.

  • Bài 2: Thiết kế và chế tạo mạch in (Mã bài: MĐ17-2, thời lượng 30 giờ: 8 giờ lý thuyết, 21 giờ thực hành, 1 giờ kiểm tra):

    • Thiết kế mạch in (10 giờ: 5 giờ lý thuyết, 5 giờ thực hành): Nguyên tắc chuyển đổi từ sơ đồ nguyên lý sang sơ đồ đi dây mạch in, bố trí linh kiện hợp lý, xác định kích thước đường mạch dẫn tín hiệu và đường nguồn.
    • Chế tạo mạch in (20 giờ: 3 giờ lý thuyết, 16 giờ thực hành, 1 giờ kiểm tra): Quy trình công nghệ chế tạo bo mạch in thủ công/bán công nghiệp gồm chuyển giao bản vẽ lên phíp đồng, ăn mòn hóa chất loại bỏ đồng thừa, khoan lỗ chân linh kiện và xử lý phủ bề mặt chống oxy hóa.
Nội dung mô đun Mã bài Tổng số (giờ) Lý thuyết (giờ) Thực hành (giờ) Kiểm tra (giờ)
Kỹ thuật hàn MĐ17-1 30 7 22 1
1. Giới thiệu bộ dụng cụ cầm tay 2 2 0 0
2. Phương pháp hàn và tháo hàn 20 3 17 0
3. Phương pháp xử lý mạch sau hàn 8 2 5 1
Chế tạo mạch in MĐ17-2 30 8 21 1
1. Thiết kế mạch in 10 5 5 0
2. Chế tạo mạch in 20 3 16 1
Tổng cộng MĐ 17 60 15 43 2

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống kiến thức kỹ thuật dựa trên các nguyên lý vật lý và hóa học ứng dụng:

  • Nguyên lý truyền nhiệt và nhiệt động học trong thiết bị hàn: Cơ chế biến đổi điện năng thành nhiệt năng qua điện trở đốt nóng (mayso), phát xạ thạch anh, ngắn mạch cảm ứng từ trường (mỏ hàn xung) và đối lưu cưỡng bức của dòng khí nóng.
  • Hiện tượng hóa lý bề mặt tiếp xúc: Sự oxy hóa của kim loại đồng dưới tác động nhiệt độ cao; cơ chế hoạt hóa, tẩy rửa màng oxit kim loại và bảo vệ bề mặt mối nối của chất trợ hàn (nhựa thông - diệp lục tố thực vật); điều kiện hình thành liên kết ngấu thiếc đạt chuẩn tiếp xúc dẫn điện.
  • Nguyên tắc phân bố không gian và sơ đồ điện: Quy tắc sắp xếp linh kiện để tránh nhiễu tín hiệu, tản nhiệt, thuận tiện thay thế bảo dưỡng và đảm bảo độ bền cơ học cho phíp đồng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành thành thạo các loại mỏ hàn nung, trạm hàn thạch anh, mỏ hàn xung và máy khò khí nóng; kiểm soát chính xác mức nhiệt độ và lưu lượng gió tương ứng với từng loại linh kiện (từ linh kiện xuyên lỗ công suất đến chip IC dán bề mặt).
  • Kỹ năng phân tích và đánh giá (Analytical skills): Nhận diện và phân loại 8 dạng lỗi mối hàn (mối hàn nguội, rỗ khí, chạm chập, thừa/thiếu thiếc, bong tróc chân đồng); phân tích sơ đồ bố trí linh kiện để tối ưu hóa đường đi dây trên bo mạch in.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Gia công chế tạo hoàn thiện một bo mạch in từ khâu vẽ mạch, ăn mòn, khoan mạch đến lắp ráp, hàn linh kiện, tháo dỡ linh kiện hỏng và vệ sinh tẩy rửa bằng dung dịch chuyên dụng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm tích hợp chặt chẽ giữa lý thuyết kỹ thuật và thực hành thao tác xưởng. Do đặc thù rèn luyện kỹ năng cơ khí - điện tử tỉ mỉ, tài liệu đưa ra mô hình giảng dạy theo lộ trình: giáo viên thị phạm thao tác chuẩn, phân tích nguyên lý và các lỗi nguy hiểm; học viên luyện tập có giám sát; sau đó tiến hành thao tác độc lập.

Trong giai đoạn đầu của kỹ thuật hàn, giáo trình hướng dẫn phương pháp tổ chức học tập tương tác theo cặp: hai sinh viên cùng phối hợp trên một bo mạch (một người định vị, giữ cố định chân linh kiện bằng panh/kềm mỏ nhọn; người còn lại thao tác mỏ hàn và đưa chì hàn), sau đó hoán đổi vị trí để làm quen với nhịp truyền nhiệt và phối hợp tay mắt.

Lộ trình rèn luyện kỹ năng thực hành hàn:
[1. Luyện tập theo cặp] (1 người giữ panh + 1 người hàn)
        ↓
[2. Thao tác độc lập trên lưới đồng] (Lưới 10x10 cm, ô 1x1 cm)
        ↓
[3. Hàn linh kiện xuyên lỗ] (Gia công bo mạch cắm THT)
        ↓
[4. Hàn vi mạch dán bề mặt] (Hàn/tháo IC dán SMD bằng mỏ hàn khí)

Hệ thống bài tập thực hành được chuẩn hóa theo từng cấp độ tăng dần:

  • Bài tập cơ bản: Hàn lưới dây đồng kích thước 10 × 10 cm với các mắt lưới vuông 1 × 1 cm sử dụng dây đồng đường kính 1mm nhằm rèn luyện phản xạ cấp nhiệt đều và thao tác xi chì.
  • Bài tập kỹ thuật xuyên lỗ: Cắt, uốn chân điện trở, cắm và hàn mạch xuyên lỗ, thao tác hút chì bằng ống hút cơ học và bấc đồng (dây đồng bện hút thiếc).
  • Bài tập nâng cao: Gắp đặt, định vị và hàn chân linh kiện thụ động dán (0805, 0603) và IC dán chân rết trên bo mạch SMD; thực hành tháo IC dán bằng mỏ hàn khí không làm bong tróc lớp đồng (pad).

Quy trình đánh giá kết quả được chia làm hai bài kiểm tra định kỳ (1 giờ sau mỗi bài học) dựa trên các tiêu chí định lượng: độ bóng bề mặt mối hàn, độ ngấu và bám dính cơ học, mức độ hao phí chì hàn, độ thẳng hàng của linh kiện, tính toàn vẹn của mạch đồng và an toàn điện. Người học tự học thông qua việc đối chiếu trực tiếp sản phẩm hàn với bảng nhận diện lỗi và các tiêu chuẩn kiểm tra trực quan được cung cấp trong tài liệu.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình được nhóm tác giả biên soạn dựa trên cơ sở kế thừa và chuẩn hóa từ các tài liệu chuyên ngành của Tổng cục Dạy nghề cùng giáo trình kỹ thuật của các trường Đại học, Cao đẳng Kỹ thuật, đồng thời điều chỉnh để thích ứng với điều kiện trang thiết bị thực tế của xưởng thực hành nghề Điện tử công nghiệp.

So với các tài liệu kỹ thuật truyền thống vốn chỉ tập trung vào kỹ thuật hàn dây điện và linh kiện cắm (Through-hole), giáo trình có những cập nhật kỹ thuật đáng chú ý:

  • Tích hợp công nghệ hàn dán bề mặt (SMD): Bổ sung bài học chuyên sâu về linh kiện dán, quy trình thao tác với board mạch SMD, kỹ thuật sử dụng mỏ hàn khí (máy khò nhiệt) để tháo/lắp các IC dán nhiều chân thay cho phương pháp hàn tiếp xúc nhiệt thông thường.
  • Phân loại và cập nhật thiết bị hiện đại: Phân tích chi tiết sự khác biệt giữa mỏ hàn nung dây mayso cổ điển với mỏ hàn thạch anh điều khiển nhiệt độ bằng mạch điện tử và trạm hàn chống rò điện thế ra đầu mũi hàn, đáp ứng tiêu chuẩn an toàn khi thao tác với các vi mạch nhạy cảm tĩnh điện.
  • Quy trình xử lý hóa chất sau gia công: Đưa ra hướng dẫn thực tế về việc làm sạch mạch bằng dung dịch butin và kỹ thuật quét dung dịch bảo vệ bề mặt (nhựa thông pha xăng/dầu lửa) nhằm ngăn ngừa tình trạng oxy hóa bo mạch trong môi trường khí hậu nhiệt đới ẩm.

Nội dung giáo trình bám sát các tiêu chuẩn kỹ thuật thao tác tại các dây chuyền lắp ráp và sửa chữa bo mạch điện tử công nghiệp thực tế.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Chế tạo mạch in và hàn linh kiện được biên soạn nhằm phục vụ các nhóm đối tượng cụ thể:

  • Học sinh – Sinh viên: Giáo trình là tài liệu học tập bắt buộc cho sinh viên hệ Cao đẳng và Trung cấp nghề Điện tử công nghiệp, Điện tử dân dụng, Cơ điện tử và Kỹ thuật máy tính trong học kỳ đầu của khối kiến thức chuyên ngành.
  • Điều kiện tiên quyết: Để tiếp thu hiệu quả nội dung giáo trình, người học cần có kiến thức cơ bản về hình dáng, ký hiệu, trị số và tính chất vật lý của các linh kiện thụ động (điện trở, tụ điện, cuộn cảm) và linh kiện bán dẫn (diode, transistor, IC) từ các môn học Linh kiện điện tử và Đo lường điện tử.
  • Giảng viên chuyên ngành: Tài liệu là khung hướng dẫn để giáo viên bộ môn xây dựng giáo án tích hợp, thiết kế các bài giảng thực hành tại xưởng, xây dựng phiếu hướng dẫn thực hiện công việc (phiếu luyện tập) và bộ tiêu chí chấm điểm kỹ năng nghề.
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tham khảo thực hành cho thợ sửa chữa thiết bị điện tử, kỹ thuật viên lắp ráp mạch điện tử mong muốn chuẩn hóa thao tác tay nghề hàn và quy trình làm mạch in mẫu (prototype).

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Tài liệu phục vụ trực tiếp cho sinh viên cao đẳng và trung cấp nghề Điện tử công nghiệp, đồng thời là cẩm nang hướng dẫn thao tác cơ bản cho học viên các ngành kỹ thuật điện - điện tử và kỹ thuật viên sửa chữa phần cứng.

2. Cần kiến thức nền nào trước khi học mô đun này?
Người học cần hoàn thành các môn học cơ sở: Linh kiện điện tử, Đo lường điện tử và Mạch điện tử để nhận biết chính xác cấu tạo, phân cực và khả năng chịu nhiệt của từng linh kiện trước khi tiến hành hàn hoặc thiết kế mạch in.

3. Điểm khác biệt của giáo trình so với các tài liệu hàn mạch thông thường là gì?
Giáo trình phân tích rõ ràng cấu tạo và cơ chế hoạt động của 4 dòng mỏ hàn khác nhau (nung, thạch anh, xung, khí); đồng thời phân bổ thời lượng thực hành chiếm hơn 70%, có hướng dẫn cụ thể từ kỹ thuật hàn dây đồng cơ bản đến kỹ thuật hàn/tháo vi mạch dán SMD bằng máy khò khí nóng.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả từ giáo trình?
Người học cần tuân thủ trình tự bài tập: bắt đầu từ việc luyện tập xi chì trên dây đồng, hàn lưới vuông 10 × 10 cm để làm chủ việc cấp nhiệt, sau đó chuyển sang hàn linh kiện cắm trên mạch in và thực hành thao tác trên board mạch SMD theo đúng thông số gió và nhiệt độ khuyến cáo (gió 2–2,5; nhiệt 350°C).

5. Có tài liệu bổ trợ hoặc dụng cụ nào cần chuẩn bị kèm theo?
Quá trình học tập cần chuẩn bị trọn bộ dụng cụ: trạm hàn điều chỉnh nhiệt độ, mỏ hàn khí, kềm cắt, kềm nhọn, panh kẹp, kính bảo vệ mắt, ống hút thiếc, bấc đồng hút chì, hóa chất butin và các loại phíp đồng làm mạch in.

Kết luận (150 từ)

Giáo trình Chế tạo mạch in và hàn linh kiện (MĐ 17) của Khoa Điện tử Công nghiệp – Trường Cao đẳng Nghề Việt Nam – Hàn Quốc TP. Hà Nội cung cấp hệ thống kiến thức kỹ thuật và quy trình thực hành từ mức độ dụng cụ cầm tay đến công nghệ chế tạo bo mạch in. Giáo trình định hình lộ trình học tập thực hành từ việc rèn luyện mối hàn trên dây đồng đơn lẻ, hàn bo mạch xuyên lỗ truyền thống cho đến kỹ thuật tháo lắp linh kiện dán SMD và chế tạo bo mạch hoàn chỉnh. Đây là tài liệu phục vụ việc chuẩn hóa kỹ năng thao tác xưởng cơ sở, chuẩn bị năng lực kỹ thuật cần thiết cho sinh viên trước khi tiếp cận các mô đun chuyên sâu về điều khiển tự động hóa như PLC và Vi xử lý.
