TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN ĐO LƯỜNG ĐIỆN, ĐIỆN TỬ (NGHỀ ĐIỆN TỬ CÔNG NGHIỆP)

Tổng quan về giáo trình (250-300 từ)

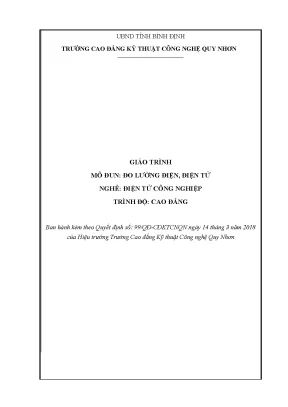

Giáo trình Mô đun: Đo lường điện, điện tử (Mã mô đun: MĐ 10) là tài liệu đào tạo chuyên môn thuộc nghề Điện tử công nghiệp ở trình độ Cao đẳng và Trung cấp. Tài liệu do tập thể giáo viên Khoa Điện tử – Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn biên soạn theo chương trình khung được Bộ Lao động – Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt, ban hành theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018.

Về vị trí đào tạo, mô-đun MĐ 10 được bố trí giảng dạy trước các môn học kỹ thuật cơ sở nhằm trang bị công cụ đo kiểm trước khi người học tiếp cận các môn học chuyên ngành. Toàn bộ chương trình có thời lượng thực hiện 90 giờ, phân bổ thành 30 giờ lý thuyết, 58 giờ thực hành và 2 giờ kiểm tra.

Mục tiêu học tập của giáo trình bao gồm:

  • Trình bày hệ thống đơn vị đo lường quốc tế (SI) cho các đại lượng cơ và điện;
  • Trình bày phương pháp đo các đại lượng điện (dòng điện, điện áp, công suất) và đại lượng không điện (điện trở, điện dung, độ tự cảm);
  • Phân tích cấu tạo, nguyên lý hoạt động và vận hành thành thạo các thiết bị đo lường gồm: đồng hồ vạn năng kim (VOM), đồng hồ vạn năng số (DMM), cầu đo LCR meter, máy phát tín hiệu đo lường và máy hiện sóng (Oscilloscope).

Cấu trúc giáo trình gồm 4 bài học được sắp xếp theo trình tự từ lý thuyết đo lường học, kỹ thuật mở rộng thang đo, đến quy trình thao tác trên các thiết bị đo chuyên dụng. Điểm đặc trưng của tài liệu là phương pháp tiếp cận tích hợp (tỷ trọng thực hành chiếm 64,4% thời lượng), gắn liền quy trình thao tác kỹ thuật với kiểm tra và chẩn đoán mạch điện tử công nghiệp.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được chia thành 4 bài học với cấu trúc tiến trình từ cơ sở đo lường đến thực hành thiết bị:

  • Bài 1: Các khái niệm cơ bản (3 giờ): Hệ thống hóa 7 đơn vị cơ bản của hệ SI (m, kg, s, A, K, Cd, mol) theo nguyên tắc Gauss (1832); các đơn vị dẫn xuất cơ học (N, J, W) và điện từ (C, V, $\Omega$, S/m, Wb, T, F). Phân tích bản chất đo lường gồm 3 thao tác (biến đổi tín hiệu, so sánh với mẫu, mã hóa kết quả). Phân loại sai số đo thành: sai số chủ quan (sai số thô), sai số hệ thống (do thiết bị, do môi trường) và sai số ngẫu nhiên.
  • Bài 2: Khảo sát phương pháp đo các đại lượng điện (32 giờ): Khảo sát nguyên lý cấu tạo cơ cấu từ điện để đo dòng điện và điện áp một chiều. Trình bày phương pháp mở rộng thang đo dòng điện bằng điện trở Shunt ($R_s$) mắc song song ($I_R = I_{\text{thang}} - I_{FS}$) và mở rộng thang đo điện áp bằng điện trở phụ ($R_p$) mắc nối tiếp. Khảo sát phương pháp đo công suất một chiều gián tiếp qua Vôn-kế – Ampe-kế (mắc V-A và A-V) và trực tiếp bằng Watt-kế cơ cấu điện động (cuộn dòng cố định, cuộn áp di động).
  • Bài 3: Khảo sát phương pháp đo các đại lượng không điện dùng máy đo LCR meter (10 giờ): Trình bày kỹ thuật đo các đại lượng thụ động không mang năng lượng ($R, L, C$), hệ số phẩm chất cuộn cảm ($Q$) và hệ số tổn hao ($D$). Thiết lập quy trình 4 bước đo cho từng linh kiện: điện trở (4 vòng màu, 5 vòng màu, điện trở công suất, điện trở thanh), tụ điện (tụ hóa, tụ gốm, tụ biến dung) và cuộn cảm.
  • Bài 4: Sử dụng các thiết bị đo (45 giờ): Cung cấp cấu tạo và hướng dẫn vận hành 4 nhóm thiết bị đo:
    1. Đồng hồ VOM kim: Kỹ thuật chỉnh điểm 0 cơ khí, chỉnh $0,\Omega$ ADJ, đo dòng, áp AC/DC, điện trở, kiểm tra linh kiện bán dẫn (diode, transistor) và độ phóng nạp của tụ;
    2. Đồng hồ số DMM: Khai thác các chế độ đo Min, Max, Rel, Comp, Hold, đo tần số và kiểm tra thông mạch;
    3. Máy phát tín hiệu: Phân loại máy phát âm tần, cao tần; cấu tạo máy phát gốc LC/RC, bộ khuếch đại và phân áp;
    4. Máy hiện sóng (Oscilloscope) ống phóng điện tử CRT: Khảo sát 4 khối chức năng (ống CRT, kênh lệch đứng Y, kênh lệch ngang X và đồng bộ, kênh điều chế sáng Z); quy trình đo biên độ điện áp đỉnh – đỉnh ($V_{p-p}$), chu kỳ ($T$), tần số ($f$) và độ lệch pha ($\Delta \varphi$).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết vật lý – kỹ thuật điện nền tảng:

  • Hệ thống định luật: Định luật II Newton ($F = m \cdot a$), định luật Coulomb ($F = K_e \frac{q_1 q_2}{r^2}$), định luật Joule – Lenz, hệ thức Einstein ($E = m \cdot c^2$).
  • Lý thuyết mạch và linh kiện: Khái niệm dung kháng ($X_C = \frac{1}{2\pi f C}$), công thức điện dung ($C = \xi \frac{S}{d}$), độ dẫn điện nghịch đảo điện trở suất ($\sigma = 1/\rho$), bảng đối sánh độ dẫn điện kim loại (Bạc: $62 \cdot 10^6,\text{S/m}$, Đồng: $58 \cdot 10^6,\text{S/m}$, Vàng, Nhôm, Thiếc, Sắt, Crôm).
  • Nguyên lý chuyển đổi đo lường: Tác động của nội trở thiết bị đo đến mạch khảo sát (ảnh hưởng sụt áp của ampe kế $P_A = I_A^2 \cdot R_A$, trở kháng vôn kế $20,\text{k}\Omega/\text{V}$, trở kháng ngõ vào máy hiện sóng).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán và chế tạo điện trở Shunt ($R_s$), điện trở phụ ($R_p$) để mở rộng dải đo; vận hành máy phát sóng và máy hiện sóng CRT; cân chỉnh điểm 0 cơ học và điện tử trên thiết bị tương tự.
  • Kỹ năng phân tích (Analytical skills): Phân tích dạng sóng tín hiệu tuần hoàn (sin, xung vuông, tam giác, răng cưa); tính toán và phân loại các thành phần sai số trong phép đo; nhận diện các lỗi đo do phối hợp trở kháng.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Chẩn đoán tình trạng linh kiện thụ động và bán dẫn (phát hiện tụ rò, tụ chập, hở mạch cuộn dây, kiểm tra tiếp giáp P-N); đo kiểm và hiệu chỉnh thông số nguồn trên bo mạch điện tử công nghiệp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (mô-đun hóa), kết hợp giữa cung cấp lý thuyết nguyên lý và thực hành quy trình kỹ thuật tại xưởng. Tỷ lệ phân bổ thời gian tập trung chủ yếu vào thực hành: 58 giờ thực hành trên tổng số 90 giờ định mức (chiếm 64,4%), 30 giờ lý thuyết (33,3%) và 2 giờ kiểm tra đánh giá (2,3%).

Phân bổ thời lượng mô-đun MĐ 10 (Tổng: 90 giờ):

Mỗi bài học đều cấu trúc nội dung thực hành theo quy trình thao tác tuần tự:

  1. Chuẩn bị: Lựa chọn linh kiện và thiết bị đo phù hợp với dải đo ước lượng;
  2. Thiết lập: Cài đặt que đo, chỉnh điểm chuẩn zero ($0,\Omega$ ADJ đối với VOM hoặc kiểm chuẩn Calibrate đối với Oscilloscope);
  3. Thao tác đo: Mắc mạch đúng cực tính và quy cách (nối tiếp đối với dòng điện, song song đối với điện áp);
  4. Đọc và tính toán: Xác định giá trị qua hệ số thang đo hoặc phép tính ô lưới đồ thị ($V/\text{div}$, $\text{Time}/\text{div}$).

Hệ thống bài tập trong giáo trình bao gồm:

  • Bài tập tính toán định lượng: Yêu cầu người học tính toán thông số Shunt phân dòng cho mA-kế có nhiều thang đo ($100,\mu\text{A}, 500,\mu\text{A}, 5,\text{mA}, 25,\text{mA}$), tính điện trở phụ cho Volt-kế các thang đo ($0,3,\text{V}, 10,\text{V}, 50,\text{V}, 250,\text{V}$), tính toán sai số công suất khi mắc V-A và A-V.
  • Bài tập thực hành thao tác: Tiến hành đo trực tiếp trên linh kiện thực tế, đo dạng sóng và xác định độ lệch pha giữa hai tín hiệu thông qua góc quét đồ thị ($\Delta \varphi = \text{số vạch} \times 45^\circ$).

Phương pháp đánh giá kết quả học tập gồm 2 bài kiểm tra định kỳ (1 giờ tại Bài 2 và 1 giờ tại Bài 4), kết hợp đánh giá thường xuyên qua mức độ chuẩn xác trong thao tác, tính toán sai số và mức độ tuân thủ an toàn thiết bị tại phòng thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện các đặc điểm kỹ thuật và cập nhật nội dung sau:

  • Tích hợp hai thế hệ công nghệ đo lường: Tài liệu kết hợp cân đối giữa thiết bị đo chỉ thị kim truyền thống (cơ cấu từ điện, điện động) và thiết bị đo kỹ thuật số (DMM, LCR meter). Nội dung cung cấp đầy đủ nguyên lý làm việc của mạch chuyển đổi Analog sang Digital (ADC 8-bit tương ứng $2^8 = 256$ mức lượng tử) và cơ chế sai số lượng tử hóa khi hiển thị số.
  • Mô tả chi tiết chức năng thiết bị chuyên sâu: Bổ sung các bảng giải thích chi tiết bảng điều khiển của máy phát tín hiệu âm tần (9 núm chức năng: chọn dải tần $1,\text{Hz} - 1,\text{MHz}$, điều chỉnh suy hao High-Low $-20,\text{dB}$, ngõ ra đồng bộ Sync) và cấu trúc 4 kênh của máy hiện sóng CRT.
  • Quy trình hóa các phép đo phức tạp: Cung cấp phương pháp đo độ lệch pha $\Delta \varphi$ giữa hai tín hiệu hình sin dựa trên tỷ lệ vạch chia thời gian ($1\text{ chu kỳ} = 8\text{ vạch} = 360^\circ \rightarrow 1\text{ vạch} = 45^\circ$) và phương pháp quan sát quỹ đạo pha Lissajous.
  • Tính ứng dụng thực tiễn trong nghề Điện tử công nghiệp: Toàn bộ các ví dụ và bài tập thực hành đều gắn liền với việc kiểm tra thông số linh kiện thực tế (điện trở vòng màu, điện trở công suất, tụ hóa, biến áp) và chẩn đoán hư hỏng nguồn điện, đo dạng sóng xung trong mạch điều khiển.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Sinh viên/Học viên: Đang theo học hệ Cao đẳng hoặc Trung cấp nghề Điện tử công nghiệp, Kỹ thuật điện, Tự động hóa tại các trường cao đẳng kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học văn hóa nền tảng (Vật lý đại cương phần Điện - Từ học, Toán học giải tích cơ bản) và các bài học nhập môn về an toàn điện.
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung bài giảng chuẩn cho mô-đun MĐ 10; căn cứ vào phân bổ thời lượng (30h LT / 58h TH / 2h KT) để xây dựng giáo án tích hợp, phiếu hướng dẫn thực hành và thiết kế đề kiểm tra định kỳ.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các quy tắc an toàn khi sử dụng thiết bị đo, phương pháp tính toán mở rộng dải đo cho đồng hồ cơ khí và bảng quy đổi đơn vị đo lường chuẩn quốc tế.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho sinh viên trình độ Cao đẳng và Trung cấp nghề Điện tử công nghiệp, đồng thời là tài liệu tham khảo cho kỹ thuật viên bảo trì, sửa chữa mạch điện tử.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức Vật lý đại cương về điện - từ (Định luật Ohm, dòng điện, điện áp, công suất) và các công thức toán học cơ bản để tính toán sai số, phân dòng và phân áp.

3. Điểm khác biệt so với các giáo trình khác?

Tài liệu tập trung trực tiếp vào kỹ năng thực hành nghề với 64,4% thời lượng thực hành xưởng. Nội dung phân tích chi tiết từng bước thao tác, quy tắc an toàn chống hỏng thiết bị đo (như quy tắc không để thang đo điện trở/dòng điện khi đo điện áp).

4. Làm sao để tự học hiệu quả?

Người học cần đọc kỹ phần lý thuyết đơn vị SI và nguyên lý sai số ở Bài 1, tự giải các bài tập tính toán Shunt và điện trở phụ ở Bài 2, sau đó bám sát quy trình từng bước (Step-by-step) ở Bài 3 và Bài 4 khi thực hành trên thiết bị thực tế.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống sơ đồ khối, bảng chức năng núm điều khiển thiết bị (máy phát tần, máy hiện sóng CRT), sơ đồ mạch đo mở rộng thang đo và hệ thống bài tập tính toán định lượng sau mỗi bài học.

Kết luận (150 từ)

Giáo trình Mô đun: Đo lường điện, điện tử (MĐ 10) do Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn ban hành là tài liệu học tập chuẩn hóa cho nghề Điện tử công nghiệp. Giáo trình cung cấp hệ thống kiến thức toàn diện từ cơ sở lý thuyết đo lường, đơn vị đo SI, phương pháp mở rộng dải đo đến quy trình vận hành các thiết bị đo kiểm cốt lõi (VOM, DMM, LCR meter, máy phát sóng, Oscilloscope).

Với lộ trình đào tạo 90 giờ chú trọng thực hành tích hợp, tài liệu giúp người học hình thành tư duy đo kiểm chính xác, kỹ năng xác định sai số và phương pháp chẩn đoán mạch điện tử. Người học có thể mở rộng kiến thức qua các tài liệu chuyên khảo về xử lý tín hiệu số, vi điều khiển và hệ thống đo lường điều khiển tự động.
