Tổng quan về giáo trình

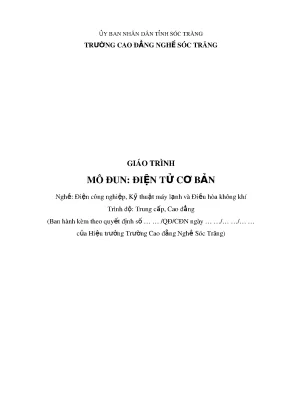

Giáo trình Điện tử cơ bản (mã số mô đun: 59014521) do tác giả Lê Thị Điểm biên soạn, được Trường Cao đẳng Nghề Sóc Trăng ban hành năm 2019 theo quyết định của Hiệu trưởng nhà trường. Tài liệu được thiết kế bám sát chương trình khung và quy định đào tạo nghề của Bộ Lao động – Thương binh và Xã hội cùng Tổng cục Giáo dục nghề nghiệp, phục vụ trực tiếp cho hai chuyên ngành: Điện công nghiệp và Kỹ thuật máy lạnh và Điều hòa không khí ở cả hai hệ đào tạo Cao đẳng và Trung cấp.

Trong cấu trúc chương trình đào tạo nghề, Điện tử cơ bản là môn học kỹ thuật cơ sở bắt buộc. Mô đun đóng vai trò bổ trợ khối kiến thức nền tảng về linh kiện và mạch điện tử, làm tiền đề trực tiếp để người học tiếp thu các môn học chuyên sâu tiếp theo như PLC cơ bản, PLC nâng cao, Điện tử công suất, và Kỹ thuật cảm biến. Môn học có thể được bố trí học song song với môn Mạch điện.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Giải thích và phân tích cấu tạo, nguyên lý vận hành của các linh kiện điện tử thụ động, linh kiện bán dẫn thông dụng; phân tích nguyên lý các mạch ứng dụng cơ bản của transistor (mạch khuếch đại, mạch dao động, mạch xén); trình bày nguyên lý kỹ thuật hàn và tháo mối hàn.
  • Kỹ năng: Nhận dạng chính xác ký hiệu linh kiện trên sơ đồ nguyên lý; đọc đúng trị số danh định của linh kiện; thực hiện thao tác đo kiểm tra linh kiện và thao tác hàn, tháo mối hàn trên bảng mạch an toàn.
  • Thái độ: Hình thành tác phong công nghiệp, tính cẩn thận, tỉ mỉ, khoa học và độ chính xác cao trong thực hành kỹ thuật.

Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp thực hành đo kiểm, tiếp cận tuần tự từ vật liệu học, linh kiện thụ động, tiếp giáp bán dẫn đến các sơ đồ mạch ứng dụng thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung toàn bộ giáo trình được phân bổ qua 6 chương với logic phát triển từ cơ sở vật lý vi mô đến cấu trúc linh kiện và phân tích mạch chức năng:

  • Chương 1: Khái quát chung về linh kiện điện tử: Định nghĩa ngành Kỹ thuật điện tử (Electronic engineering), phạm vi sử dụng các phần tử phi tuyến, tích cực (transistor, diode, vi mạch tích hợp IC) và phần tử thụ động trên bảng mạch in. Giới thiệu tổng quan về các mảng ứng dụng: điều khiển, xử lý tín hiệu, kỹ thuật máy tính, đo lường và Robot học.
  • Chương 2: Các khái niệm cơ bản: Trình bày lý thuyết vùng năng lượng chất rắn gồm vùng hóa trị ($E_V$), vùng dẫn ($E_C$), và vùng cấm ($E_G$). Phân loại vật liệu điện tử: chất cách điện ($E_G \ge 2\text{ eV}$, điện trở suất $\rho = 10^7 \div 10^{17}\ \Omega\text{m}$), chất bán dẫn ($E_G < 2\text{ eV}$), kim loại (không có vùng cấm, $\rho = 10^{-8} \div 10^{-5}\ \Omega\text{m}$) và vật liệu từ. Định nghĩa bản chất dòng điện trong các môi trường: kim loại (electron tự do), chất điện phân (ion dương và âm), chân không (không dẫn điện), và bán dẫn (electron và lỗ trống).
  • Chương 3: Linh kiện thụ động: Cung cấp thông số, ký hiệu, đơn vị và phân loại 4 nhóm linh kiện:
    • Điện trở: Công thức điện trở dây dẫn $R = \rho \frac{L}{S}$, định luật Ohm, bảng quy ước mã màu quốc tế cho điện trở 4 vòng và 5 vòng màu, quy ước ghi số trực tiếp/gián tiếp; phương pháp đo kiểm bằng đồng hồ VOM, cầu Wheatstone, Megaohm kế; ghép nối tiếp, song song, hỗn hợp và mạch cầu phân thế; các loại biến trở (VR màng than, dây quấn), quang trở, nhiệt trở (NTC, PTC), điện trở than, màng kim loại và dây quấn.
    • Tụ điện: Cấu tạo tụ phẳng, công thức điện dung $C$, phương trình nạp – xả theo hàm số mũ $i_c(t) = \frac{V_{DC}}{R}e^{-t/\tau}$; quy ước đọc giá trị danh định bằng số và mã pF; phương pháp đo kiểm tra cách điện (đoản mạch, rò rỉ, khô tụ); phân loại tụ gốm, tụ màng mỏng, tụ giấy, tụ dầu, tụ thủy tinh, tụ tantal, tụ hóa, và tụ mica.
    • Cuộn cảm & Biến thế: Khái niệm hệ số tự cảm $L$ (Henry), phân loại theo lõi (lõi không khí, lõi sắt ferit, lõi lá thép kỹ thuật điện); hiện tượng hỗ cảm $e_{12} = M\frac{di_1}{dt}$; cấu tạo và ứng dụng của biến áp nguồn, biến áp phối hợp tổng trở và biến áp xung.
  • Chương 4: Linh kiện bán dẫn: Cơ chế vật lý bán dẫn thuần (Si, Ge) có 4 electron hóa trị; bán dẫn loại N (pha tạp nhóm V: As, P, Sb tạo electron dẫn); bán dẫn loại P (pha tạp nhóm III: In, Ga, Al tạo lỗ trống). Nguyên lý tiếp giáp PN: sự hình thành vùng hiếm (depletion region), rào điện thế tiếp xúc $V_0$ ($0,7\text{ V}$ đối với Si, $0,3\text{ V}$ đối với Ge, $1,6\text{ V}$ đối với hợp chất GaP/GaAsP); phân cực thuận và nghịch. Khảo sát các loại Diode (chỉnh lưu, tách sóng, Diode Zener ổn áp, Diode phát quang LED); các mạch ứng dụng: chỉnh lưu bán kỳ, toàn kỳ có điểm giữa, toàn kỳ cầu, mạch tăng đôi điện áp một bán kỳ, mạch ghim điện áp chuẩn dùng Zener 1N749. Khảo sát Transistor lưỡng cực (BJT): cấu trúc NPN/PNP, cơ chế hạt dẫn, phương trình dòng điện Kirchhoff $I_E = I_C + I_B$, 3 cách ráp cơ bản (cực nền chung CB, cực phát chung CE, cực thu chung CC), hệ số khuếch đại dòng $\beta_{DC} = \frac{I_C}{I_B}$, $\alpha_{DC} = \frac{I_C}{I_E}$; đặc tuyến V-I ngõ vào/ra và 3 vùng làm việc (vùng tác động, vùng ngưng, vùng bão hòa).
  • Chương 5: Các mạch khuếch đại dùng Transistor: Phân tích nguyên lý và sơ đồ cấu trúc của các tầng khuếch đại tín hiệu dùng BJT.
  • Chương 6: Các mạch ứng dụng dùng BJT: Phân tích các mạch tạo dao động, mạch xén và mạch đóng ngắt tín hiệu điều khiển.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết dựa trên các nguyên lý chuẩn tắc:

  • Thuyết dải năng lượng chất rắn: Giải thích cơ chế dẫn điện và phân ranh giới năng lượng giữa vùng dẫn, vùng cấm và vùng hóa trị.
  • Định luật Kirchhoff và định luật Ohm: Ứng dụng trực tiếp vào việc tính toán sụt áp, dòng điện trên các nhánh điện trở, tụ điện và các mối nối BJT ($I_E = I_C + I_B$).
  • Mô hình tương đương của Diode: Mô hình Diode lý tưởng (hoạt động như khóa chuyển mạch Switch) và mô hình điện thế ngưỡng Knee Voltage ($V_K = 0,7\text{ V}$ với Si và $0,3\text{ V}$ với Ge).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện mã màu linh kiện (bảng 10 màu chuẩn từ 0 đến 9), giải mã trị số in trực tiếp hoặc mã hóa số trên thân tụ điện và điện trở; giải mã thông số kỹ thuật của linh kiện bán dẫn; thao tác hàn và tháo mối hàn linh kiện an toàn trên bo mạch điện tử.
  • Kỹ năng phân tích (Analytical skills): Phân tích trạng thái phân cực của mối nối PN; tính toán các thông số phân cực điểm tĩnh của Transistor ($\beta_{DC}, \alpha_{DC}, I_C, I_E$); đọc và phân tích dạng sóng điện áp ngõ vào/ngõ ra trong các mạch chỉnh lưu nửa chu kỳ, toàn kỳ và mạch tăng áp.
  • Năng lực thực nghiệm (Practical competencies): Vận hành đồng hồ vạn năng VOM ở các thang đo điện trở ($R\times 1, R\times 10, R\times 100, R\times 1\text{k}, R\times 10\text{k}$) để đo kiểm tra trạng thái linh kiện: xác định điện trở cách điện, phát hiện tụ điện bị chập ($0\ \Omega$), rỉ ($< 50\text{ k}\Omega$), khô ($> 1\text{ M}\Omega$), hoặc đứt cuộn dây biến áp ($> 1\text{ k}\Omega$).

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp sư phạm kết hợp chặt chẽ giữa lý thuyết định lượng và thực hành đo kiểm:

  • Cách tiếp cận sư phạm: Đi từ bản chất vật lý của vật liệu (cấu trúc tinh thể, mức năng lượng) đến các đại lượng vật lý đặc trưng của linh kiện rời rạc, sau đó chuyển sang phân tích các mạch chức năng ghép nối linh kiện. Nội dung lý thuyết được tinh giản, tập trung làm rõ các đại lượng đo lường được trong thực tế.
  • Bài tập và ví dụ minh họa: Mỗi phần lý thuyết đều gắn kèm ví dụ tính toán cụ thể. Ví dụ:
    • Bài toán đọc mã màu điện trở: Giải mã điện trở 4 vạch màu (Đỏ - Đỏ - Đỏ - Vàng kim) tính ra giá trị $22 \times 10^2\ \Omega = 2,2\text{ k}\Omega \pm 5%$.
    • Bài toán phân tích BJT: Cho Transistor NPN (Si) có dòng $I_C = 1\text{ mA}$, $I_B = 10\ \mu\text{A}$, tính toán xác định hệ số $\beta_{DC} = 100$, dòng phát $I_E = 1,01\text{ mA}$ và hệ số $\alpha_{DC} \approx 0,99$.
  • Bài tập thực hành đo kiểm: Hướng dẫn quy trình thao tác trên đồng hồ VOM, cách chuẩn hóa điểm $0\ \Omega$ (chập 2 que đo và chỉnh biến trở Zero ADJ) trước khi đo, nguyên tắc phân cực que đo đối với tụ hóa và tiếp giáp PN.
  • Phương pháp đánh giá: Đánh giá năng lực người học qua hai hợp phần: bài kiểm tra lý thuyết (khả năng phân tích sơ đồ mạch, giải bài tập tham số) và bài đánh giá kỹ năng tay nghề (đọc đúng giá trị linh kiện, thao tác đo kiểm lỗi hư hỏng bằng VOM và kỹ thuật tháo hàn chân linh kiện trên mạch in).
  • Hướng dẫn tự học: Học viên dựa vào bảng tra cứu thông số trong giáo trình để tự rèn luyện kỹ năng nhận diện linh kiện, tự tính toán bài tập phân tích mạch chỉnh lưu, mạch cầu phân thế trước khi bước vào phòng thực hành.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn theo khung đào tạo nghề quốc gia: Giáo trình được xây dựng hoàn toàn dựa trên khung chương trình mô đun của Tổng cục Giáo dục nghề nghiệp, bảo đảm chuẩn đầu ra cho hệ Trung cấp và Cao đẳng nghề.
  • Tập hợp hệ thống bảng tra cứu kỹ thuật tiêu chuẩn:
    • Bảng quy ước mã màu điện trở quốc tế (Đen, Nâu, Đỏ, Cam, Vàng, Xanh lá, Xanh dương, Tím, Xám, Trắng) và bảng màu sai số (Vàng kim 5%, Bạc 10%, Nâu 1%, Đỏ 2%).
    • Bảng giá trị danh định chuẩn cho biến trở màng than ($100\ \Omega \div 2,2\text{ M}\Omega$) và biến trở dây quấn ($10\ \Omega \div 47\text{ k}\Omega$).
  • Gắn kết trực tiếp với ứng dụng ngành Điện và Điện lạnh:
    • Ứng dụng điện trở công suất, biến trở trong việc điều chỉnh dòng kích từ, hạn chế dòng khởi động của động cơ điện; điện trở gia nhiệt trong bàn ủi, lò sấy, tôi kim loại.
    • Ứng dụng tụ điện trong khởi động, tạo lệch pha cuộn đề cho động cơ xoay chiều 1 pha (sử dụng phổ biến trong máy nén điều hòa, máy lạnh) và bù hệ số công suất $\cos\varphi$.
    • Ứng dụng biến áp xung và biến áp nguồn trong mạch nguồn switching, mạch flyback của thiết bị hiển thị và khối cấp nguồn bo mạch điều khiển công nghiệp.
    • Mạch ghim điện áp chuẩn 4,3V sử dụng Diode Zener 1N749, phục vụ cho các mạch so sánh điện áp và cấp nguồn vi mạch.

Đối tượng sử dụng giáo trình

  • Sinh viên và học sinh nghề:
    • Học sinh trình độ Trung cấp và sinh viên trình độ Cao đẳng chuyên ngành Điện công nghiệp.
    • Học sinh, sinh viên chuyên ngành Kỹ thuật máy lạnh và Điều hòa không khí.
    • Học viên theo học các ngành kỹ thuật liên quan như Điện dân dụng, Điện tử công nghiệp.
  • Điều kiện tiên quyết: Người học cần có kiến thức vật lý cơ bản về phần Điện học (dòng điện, điện áp, điện trở, công suất); học phần được khuyến nghị bố trí học song song với môn học Mạch điện.
  • Giảng viên và cán bộ giảng dạy: Tài liệu là căn cứ chuyên môn để xây dựng giáo án lý thuyết, đề cương bài giảng và thiết kế các bài thực hành đo kiểm linh kiện, mạch ứng dụng BJT tại xưởng thực hành.
  • Kỹ thuật viên và thợ tự do: Giáo trình đóng vai trò là tài liệu tra cứu thông số linh kiện, cách đọc mã vạch, phân biệt cực tính linh kiện bán dẫn và phương pháp kiểm tra chất lượng linh kiện phục vụ công tác sửa chữa, bảo trì bo mạch điều khiển điện cơ, điện lạnh.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc các khối nghề: Điện công nghiệp, Kỹ thuật máy lạnh và Điều hòa không khí, Điện dân dụng và Điện tử công nghiệp.

2. Cần chuẩn bị kiến thức nền nào trước khi học mô đun này?
Người học cần nắm vững kiến thức vật lý đại cương về điện học và các định luật mạch điện cơ bản. Giáo trình được thiết kế để học viên có thể học đồng thời (song song) với môn học Mạch điện.

3. Điểm khác biệt của giáo trình này so với các tài liệu điện tử học thuật chuyên sâu khác là gì?
Giáo trình tập trung vào tính ứng dụng thực hành nghề nghiệp: tinh giản các phép biến đổi toán học vi tích phân phức tạp, tập trung cung cấp phương pháp nhận dạng linh kiện thực tế, bảng mã quy ước, kỹ thuật đo kiểm bằng đồng hồ vạn năng VOM và phân tích các mạch ứng dụng trực tiếp trong thiết bị công nghiệp, điện lạnh.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?
Học viên cần học lý thuyết kết hợp giải các ví dụ tính toán tham số ($\beta_{DC}$, dòng nạp xả tụ, trị số mã màu), sau đó đối chiếu trực tiếp với việc quan sát linh kiện thực tế và rèn luyện kỹ năng đo kiểm tra sống/chết của linh kiện trên đồng hồ đo VOM.

5. Có tài liệu bổ trợ hoặc danh mục tham khảo nào đi kèm giáo trình không?
Giáo trình có hệ thống danh mục hình vẽ sơ đồ mạch, bảng mã tra cứu kỹ thuật và danh mục tài liệu tham khảo chuyên ngành được liệt kê chi tiết tại trang 132 của văn bản ban hành.

Kết luận

Giáo trình Điện tử cơ bản (mã số 59014521) của Trường Cao đẳng Nghề Sóc Trăng là tài liệu học tập chuẩn hóa, đáp ứng yêu cầu cung cấp kiến thức nền móng về linh kiện điện tử thụ động, linh kiện bán dẫn và các mạch chức năng cơ bản của BJT cho học viên khối ngành kỹ thuật.

Về lộ trình học tập, kiến thức từ 6 chương của giáo trình là điều kiện bắt buộc để người học chuyển tiếp sang các mô đun công nghệ chuyên sâu gồm PLC cơ bản, PLC nâng cao, Điện tử công suất và Kỹ thuật cảm biến. Để hoàn thiện kỹ năng toàn diện, người học cần kết hợp nghiên cứu lý thuyết trong giáo trình với các tài liệu tra cứu mã linh kiện (Datasheet) và thực hành trực tiếp tại xưởng thực tập điện tử.
