TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH KHÍ CỤ ĐIỆN (MÃ MÔN HỌC: ĐC451204)

Tổng quan về giáo trình

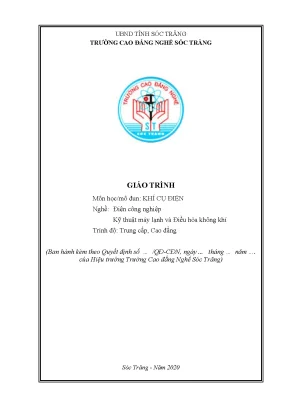

Giáo trình Khí cụ điện (Mã môn học: ĐC451204) do tác giả Nguyễn Lê Đăng Khoa biên soạn năm 2020, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng Nghề Sóc Trăng. Tài liệu được thiết kế căn cứ trên chương trình khung và chương trình dạy nghề của Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Giáo dục nghề nghiệp. Trong cấu trúc chương trình đào tạo, môn học giữ vai trò là môn học kỹ thuật cơ sở bắt buộc đối với hai ngành đào tạo trình độ Trung cấp và Cao đẳng: Điện công nghiệp và Kỹ thuật máy lạnh & Điều hòa không khí.

Mục tiêu học tập (Learning Outcomes) của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Nhận dạng, phân loại chính xác các khí cụ điện; trình bày rõ cấu tạo và nguyên lý hoạt động của các loại khí cụ điện thông dụng trong mạng hạ thế và trung thế.
  2. Kỹ năng: Tính toán, lựa chọn khí cụ điện phù hợp với phụ tải thực tế; tháo lắp, kiểm tra, phán đoán và sửa chữa các hư hỏng cơ bản theo đúng tiêu chuẩn kỹ thuật.
  3. Năng lực tự chủ và trách nhiệm: Xây dựng tác phong làm việc cẩn thận, tỉ mỉ, tuân thủ nghiêm ngặt các quy định an toàn điện.

Cấu trúc giáo trình bao gồm 4 chương chính:

  • Chương 1: Khái niệm và công dụng của khí cụ điện
  • Chương 2: Khí cụ điện đóng cắt
  • Chương 3: Khí cụ điện bảo vệ
  • Chương 4: Khí cụ điện điều khiển

Phương pháp tiếp cận của tài liệu là diễn dịch từ cơ sở lý thuyết vật lý (sự phát nóng, tiếp xúc điện, hồ quang điện, lực điện động) đến cấu tạo chi tiết, phương pháp tính chọn và kỹ thuật sửa chữa thực hành từng thiết bị cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung toàn khóa học được phân bổ thành 4 chương logic, thể hiện tiến trình chuyển giao từ lý thuyết cơ sở đến thiết bị ứng dụng:

  • Chương 1 (Mã ĐC451204-01): Khái niệm và công dụng của khí cụ điện: Trình bày định nghĩa, phân loại khí cụ điện theo công dụng, dòng điện (AC/DC), cấp điện áp (hạ thế $<1000\text{V}$, cao thế $>1000\text{V}$), và nguyên lý tác động. Khảo sát chuyên sâu 4 hiện tượng vật lý cốt lõi: quá trình phát nóng của vật thể đồng chất, lý thuyết bề mặt tiếp xúc điện, bản chất phát sinh plasma hồ quang điện, và tính toán ứng suất cơ học do lực điện động sinh ra trong các trường hợp dây dẫn song song, vòng dây, thanh dẫn chữ nhật và khối sắt từ.
  • Chương 2 (Mã ĐC451204-02): Khí cụ điện đóng cắt: Phân tích cấu tạo, nguyên lý làm việc, phương pháp tính chọn, dạng hư hỏng và quy trình sửa chữa các thiết bị đóng cắt:
    • Cầu dao (dao đóng cắt bằng tay, lưỡi dao chính, lưỡi dao phụ, ngàm cố định, lò xo bật nhanh, điện áp 250V/500V, dòng định mức 5A đến 100A).
    • Các loại công tắc (công tắc hộp, công tắc vạn năng đổi nối sao kép - tam giác, công tắc hành trình, công tắc một pha).
    • Dao cách ly (thiết bị đóng cắt không tải, dao nối đất, kiểm tra ổn định điện động $i_{\max} \ge I_{xk}$ và ổn định nhiệt $I_{\infty}^2 t_{đn} \le I_{tođn}^2 t_{gh}$).
    • Máy cắt điện (máy cắt dầu, máy cắt không khí, máy cắt chân không).
    • Áptômát (CB - thiết bị đóng cắt tự động có buồng dập hồ quang, hệ thống tiếp điểm 2 đến 3 cấp gồm tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang; cơ cấu ngắt tự do bằng móc điện từ và rơle nhiệt).
  • Chương 3: Khí cụ điện bảo vệ: Tập trung vào các cơ cấu bảo vệ mạch điện và thiết bị khi xảy ra sự cố quá dòng, ngắn mạch hoặc dòng rò, bao gồm nam châm điện, rơle điện từ và thiết bị chống dòng rò.
  • Chương 4: Khí cụ điện điều khiển: Nghiên cứu các khí cụ dùng trong hệ thống tự động hóa truyền động điện như khởi động từ (Contactor kết hợp Rơle nhiệt), rơle trung gian, rơle tốc độ, rơle thời gian và các bộ khống chế chỉ huy mạch lực.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các hệ thống lý thuyết và công thức toán học - vật lý kỹ thuật chặt chẽ:

  1. Lý thuyết phát nóng và phương trình cân bằng nhiệt: Dựa trên định luật Joule - Lenz ($P dt = I^2 R dt$), năng lượng nhiệt sinh ra phân tách thành phần tích lũy đốt nóng vật dẫn và phần tỏa ra môi trường: $$P dt = C M d\tau + \alpha S \tau dt$$ Trong đó: $C$ là tỉ nhiệt, $M$ là khối lượng ($\text{kg}$), $\tau = \theta - \theta_0$ là độ chênh nhiệt độ so với môi trường ($\theta_0 = 40^\circ\text{C}$ theo tiêu chuẩn Việt Nam), $\alpha$ là hệ số tỏa nhiệt ($\text{W/m}^2\cdot^\circ\text{C}$), $S$ là diện tích tỏa nhiệt ($\text{m}^2$). Phân loại 3 chế độ làm việc: dài hạn, ngắn hạn, ngắn hạn lặp lại với hệ số thông dòng: $$\text{ĐL}% = \frac{t_{lv}}{t_{lv} + t_{ng}} \cdot 100 = \frac{t_{lv}}{T} \cdot 100$$ Quy định 7 cấp cách điện và nhiệt độ cho phép tương ứng:

    • Cấp Y ($90^\circ\text{C}$): Giấy, vải, lụa, cao su, nhựa PE, PVC không tẩm.
    • Cấp A ($105^\circ\text{C}$): Giấy ép tẩm dầu, nhựa polyester, cao su nhân tạo.
    • Cấp E ($120^\circ\text{C}$): Nhựa epoxy, bakelit giấy, nhựa melamine formaldehyt.
    • Cấp B ($130^\circ\text{C}$): Mica, sợi thủy tinh có chất độn, sơn alkyd.
    • Cấp F ($155^\circ\text{C}$): Amiăng, sợi thủy tinh không chất kết dính.
    • Cấp H ($180^\circ\text{C}$): Silicone, mica kết dính silicone.
    • Cấp C ($>180^\circ\text{C}$): Mica không chất kết dính, gốm sứ, thủy tinh.

  2. Cơ sở tiếp xúc điện và điện trở tiếp xúc: Khảo sát bề mặt tiếp xúc thực tế qua các đỉnh nhấp nhô siêu vi mô. Công thức xác định điện trở tiếp xúc: $$R_{tx} = \frac{k}{F^m}$$ Trong đó $k$ là hệ số phụ thuộc điện trở suất $\rho$ và ứng suất dập nát $\sigma$ của vật liệu; $m$ phụ thuộc dạng tiếp điểm (tiếp xúc điểm $m=0{,}5$; tiếp xúc đường $m=0{,}5 \div 0{,}7$; tiếp xúc mặt $m=1$); $F$ là lực ép cơ học lên tiếp điểm. Mật độ dòng điện cho phép của thanh dẫn đồng $50\text{ Hz}$ được chuẩn hóa theo dải dòng điện: $J_{cp} = 0{,}31\text{ A/mm}^2$ khi $I < 200\text{ A}$, và $J_{cp} = 0{,}12\text{ A/mm}^2$ khi $I > 2000\text{ A}$.

  3. Hiện tượng hồ quang điện và phương pháp dập tắt: Bản chất quá trình phân ly plasma ở mật độ dòng điện cực lớn ($10^4 - 10^5\text{ A/cm}^2$) và nhiệt độ cao ($4000 - 5000^\circ\text{C}$) khi tiếp điểm phân ly dưới điện trường lớn ($E = U/d$). Phân tích 7 nguyên lý dập hồ quang: kéo dài hồ quang, thổi từ trường, dùng dòng khí/dầu làm nguội, khe hở hẹp vách ngăn, vật liệu tự sinh khí, chia nhỏ hồ quang bằng lưới kim loại De-ion và ngâm trong dầu khoáng.

  4. Lực điện động khi xảy ra ngắn mạch: Tính toán theo định luật Biot-Savart-Laplace và phương pháp cân bằng năng lượng: $$F_x = \frac{i_1^2}{2}\frac{dL_1}{dx} + \frac{i_2^2}{2}\frac{dL_2}{dx} + i_1 i_2 \frac{dM}{dx}$$ Công thức xác định lực điện động giữa hai dây dẫn song song chiều dài $l$, khoảng cách $a$: $$F = 2 \cdot 10^{-7} \cdot \frac{l}{a} \cdot i_1 i_2$$ Đối với dây dẫn tiết diện chữ nhật, bổ sung hệ số hình dáng $k_{hd}$: $$F = 2 \cdot 10^{-7} \cdot \frac{l}{a} \cdot k_{hd} \cdot i_1 i_2$$ Lực tác dụng tại điểm thay đổi tiết diện dẫn điện: $$F = \frac{\mu_0}{4\pi} i^2 \ln\left(\frac{r_2}{r_1}\right)$$

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Tính chọn thông số danh định ($U_{đm}, I_{đm}$) cho cầu dao, công tắc, áptômát và dao cách ly; kiểm tra độ bền nhiệt và ổn định điện động khi chịu dòng ngắn mạch cực đại ($I_{xk}, I_{tođn}$).
  • Kỹ năng nhận diện và phân tích sự cố: Xác định chính xác nguyên nhân ăn mòn hóa học, oxy hóa bề mặt, hàn dính tiếp điểm do ngắn mạch, hồ quang cháy rỗ ngàm, sụt lực ép lò xo và hư hỏng sứ cách điện.
  • Kỹ năng thực hành và bảo dưỡng: Thực hiện đúng quy trình tháo lắp các thiết bị đóng cắt nhiều tầng, làm sạch mối tiếp xúc bằng giấy nhám mịn và dung môi axeton, hiệu chỉnh độ đồng trục và khoảng cách an toàn lưỡi dao ($>50\text{ mm}$), cân chỉnh lực ép tiếp điểm bằng lực kế.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận sư phạm kỹ thuật kết hợp giữa lý thuyết phân tích định lượng và bài tập áp dụng thực tế. Mỗi chủ đề đều tích hợp công thức vật lý đi kèm ví dụ giải mẫu giúp người học hiểu rõ quy chuẩn thiết kế.

Bài tập và bài toán thực tế

Giáo trình cung cấp các bài toán tính toán kỹ thuật cụ thể:

  • Bài toán lực điện động: Tính lực tương hỗ giữa hai thanh kim loại ngàm cầu dao có kích thước $0{,}005 \times 0{,}06\text{ m}^2$, chiều dài $l = 0{,}42\text{ m}$, khoảng cách $a = 0{,}024\text{ m}$, mang dòng điện ngắn mạch $I = 33\text{ kA}$. Áp dụng hệ số hình dáng $k_{hd} = 0{,}55$, tính ra kết quả lực cơ học $F = 2368\text{ N}$.
  • Bài toán chọn khí cụ điện: Tính chọn cầu dao đóng cắt cho mạng điện sinh hoạt $220\text{V}$, dòng điện tính toán phụ tải $I_{tt} = 18{,}5\text{ A}$; xác định thông số danh định $U_{đmCD} = 250\text{V}$ và $I_{đmCD} = 20\text{ A}$.

Quy trình thực hành và sửa chữa

Nội dung giảng dạy thực hành được tiêu chuẩn hóa theo các bước tuần tự. Điển hình là quy trình tháo lắp và kiểm tra công tắc xoay:

  1. Quan sát trạng thái ban đầu và vận hành thử nghiệm.
  2. Tháo đai ốc, vít cố định tay nắm với trục xoay.
  3. Tháo đai ốc bắt nắp vỏ và tách rời đế công tắc.
  4. Tháo các tầng tiếp xúc theo đúng thứ tự bố trí.
  5. Quan sát, làm vệ sinh các tiếp điểm động, tiếp điểm tĩnh, vòng đệm cách điện, vòng đệm phíp, trục và lò xo.
  6. Lắp ráp lại theo trình tự ngược lại và kiểm tra thông mạch.

Khung đánh giá kết quả học tập

Theo quy định tại mục Đánh giá kết quả học tập của chương trình, điểm số toàn phần được chia theo thang điểm 10 với các tiêu chí định lượng:

Tiêu chuẩn đánh giá Nội dung kiểm tra Trọng số điểm
Kiến thức Trả lời đầy đủ câu hỏi ôn tập cuối chương; kiểm tra chi tiết 1 câu hỏi bất kỳ 4.0 điểm
Kỹ năng Thực hiện đầy đủ bài tập tính toán; kiểm tra thao tác thực hành tháo lắp, kiểm tra thiết bị 5.0 điểm
Thái độ Nộp bài tập đúng thời hạn quy định (1 tuần về nhà); vở bài tập trình bày nghiêm túc, sạch sẽ 1.0 điểm
Tổng cộng Đánh giá toàn diện môn học 10.0 điểm

Hướng dẫn tự học

  • Tự tra cứu các bảng thông số vật liệu: ứng suất cơ học $\sigma$, hệ số tiếp xúc $k$, cấp cách điện cách nhiệt.
  • Giải bài tập tính chọn áptômát và dao cách ly cho các phụ tải công nghiệp cụ thể, đối chiếu điều kiện $I_{CB} \ge I_{tt}$.
  • Đọc hiểu và phân tích các sơ đồ nguyên lý mạch điều khiển đảo chiều quay động cơ và chuyển đổi sao kép - tam giác trước khi thực hành tại xưởng.

Điểm nổi bật và cập nhật

  1. Chuẩn hóa theo chương trình dạy nghề quốc gia: Giáo trình được biên soạn trực tiếp từ chương trình khung đào tạo hệ Trung cấp và Cao đẳng do Bộ Lao động - Thương binh và Xã hội và Tổng cục Giáo dục nghề nghiệp ban hành.
  2. Nhiệt đới hóa các thông số kỹ thuật: Khác với tài liệu của các nước ôn đới lấy nhiệt độ môi trường quy chuẩn $\theta_0 = 35^\circ\text{C}$, giáo trình xác lập chuẩn nhiệt độ môi trường làm việc tại Việt Nam là $\theta_0 = 40^\circ\text{C}$, từ đó làm chuẩn mực tính toán độ tăng nhiệt $\tau$ và lựa chọn cấp cách nhiệt phù hợp cho thiết bị điện vận hành trong môi trường nhiệt đới ẩm.
  3. Phân tích cơ chế tiếp điểm chịu hồ quang chuyên dụng: Cung cấp chi tiết kỹ thuật chế tạo tiếp điểm hợp kim gốm chịu nhiệt (Ag-W, Cu-W, Cu-Ni), phân tách chức năng giữa tiếp điểm làm việc (dẫn dòng) và tiếp điểm hồ quang nhằm bảo vệ bề mặt dẫn điện chính của khí cụ đóng cắt.
  4. Tích hợp cơ cấu truyền động và móc ngắt bảo vệ hiện đại: Mô tả chi tiết cấu tạo cơ cấu ngắt tự do áptômát qua hệ thống tay đòn có điểm chết $O$, tích hợp đồng thời móc bảo vệ quá tải kiểu điện từ (tác động nhanh khi ngắn mạch) và kiểu rơle nhiệt (bảo vệ quá tải dài hạn) dùng cho áptômát định mức đến $600\text{A}$ và $1000\text{A}$.
  5. Gắn liền với thực tiễn sản xuất tại Việt Nam: Đề cập cụ thể các dòng sản phẩm cầu dao đế đá, đế sứ, nắp nhựa sản xuất trong nước (dòng định mức tới $600\text{A}$), cùng các yêu cầu kỹ thuật khi sử dụng khí cụ điện nhập khẩu từ nhiều quốc gia khác nhau.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Trình độ: Trung cấp và Cao đẳng.
    • Ngành học: Nghề Điện công nghiệp; Nghề Kỹ thuật máy lạnh và Điều hòa không khí.
    • Yêu cầu tiên quyết: Bắt buộc đã hoàn thành môn học An toàn lao động và môn học Mạch điện; có thể học song song với môn học Vật liệu điện.
  • Giảng viên và giáo viên dạy nghề: Sử dụng làm tài liệu giảng dạy chính khóa, định hướng xây dựng đề thi kiểm tra kiến thức lý thuyết và bảng kiểm kỹ năng thực hành nghề theo định lượng 10 điểm.
  • Cán bộ kỹ thuật và người tự học: Dùng làm tài liệu tra cứu quy chuẩn kỹ thuật cho thợ điện dân dụng, công nhân bảo trì hệ thống điện trong nhà máy, kỹ thuật viên vận hành trạm biến áp và mạng điện phân phối hạ thế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những đối tượng người học nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng thuộc các nghề Điện công nghiệp, Kỹ thuật máy lạnh và Điều hòa không khí, đồng thời là tài liệu tham khảo cho chuyên ngành Điện dân dụng và Điện tử công nghiệp.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi tiếp cận môn học?

Học viên cần hoàn thành các môn học tiên quyết bao gồm An toàn lao động và Mạch điện. Ngoài ra, học viên có thể học song song môn Vật liệu điện để nắm vững tính chất cơ - nhiệt - điện của vật liệu dẫn điện và cách điện.

3. Điểm khác biệt về mặt cấu trúc của giáo trình so với các sách lý thuyết mạch thông thường là gì?

Giáo trình không chỉ trình bày lý thuyết vận hành mà đi sâu vào bản chất vật lý (phát nóng, điện trở tiếp xúc, hồ quang, lực điện động ngắn mạch), kết hợp hướng dẫn cụ thể về tính chọn thiết bị theo tiêu chuẩn Việt Nam và quy trình từng bước tháo lắp, chẩn đoán hư hỏng, sửa chữa tiếp điểm và cơ cấu cơ học.

4. Phương pháp nào giúp tự học và giải quyết các bài toán tính chọn khí cụ hiệu quả nhất?

Người học cần bám sát các bảng tra cứu kỹ thuật có sẵn trong giáo trình (bảng cấp cách điện 1-1, bảng ứng suất vật liệu 1-2, bảng hệ số tiếp xúc 1-3 và 1-4), áp dụng đúng phương trình cân bằng nhiệt và công thức tính lực điện động có tính đến hệ số hình dáng $k_{hd}$, sau đó đối chiếu thông số tính toán với dãy dòng điện định mức chuẩn của thiết bị.

5. Giáo trình cung cấp những dữ liệu và tài liệu bổ trợ nào cho việc thực hành?

Giáo trình cung cấp hệ thống bảng tra cấp cách điện (Y đến C), bảng kích thước tiếp điểm rơle theo dòng điện, hình vẽ mặt cắt cấu tạo chi tiết của cầu dao, công tắc hộp, công tắc vạn năng, dao cách ly, máy cắt và cơ cấu ngắt tự do của áptômát, cùng khung tiêu chí đánh giá kết quả học tập chi tiết.

Kết luận

Giáo trình Khí cụ điện (Mã môn học: ĐC451204) của Trường Cao đẳng Nghề Sóc Trăng hệ thống hóa toàn diện các kiến thức kỹ thuật cơ sở về khí cụ điện đóng cắt, bảo vệ và điều khiển. Tài liệu cung cấp cơ sở tính toán khoa học kết hợp hướng dẫn thao tác nghề nghiệp thực tế, đáp ứng đầy đủ chuẩn đầu ra của chương trình giáo dục nghề nghiệp quốc gia.

Lộ trình học tập đề xuất: $$\text{Lý thuyết vật lý cơ sở (Chương 1)} \longrightarrow \text{Khí cụ đóng cắt (Chương 2)} \longrightarrow \text{Khí cụ bảo vệ (Chương 3)} \longrightarrow \text{Khí cụ điều khiển (Chương 4)}$$

Người học được khuyến nghị kết hợp nghiên cứu lý thuyết trong giáo trình với việc tra cứu các Tiêu chuẩn Việt Nam (TCVN), sơ đồ máy điện thực tế và catalogue của nhà sản xuất thiết bị đóng cắt công nghiệp để hoàn thiện kỹ năng thực hành nghề.
