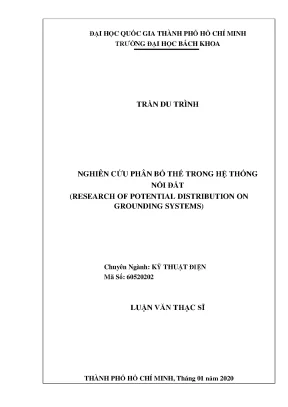

Luận văn thạc sĩ: Nghiên cứu phân bố thế trong hệ thống nối đất điện

Khám phá luận văn thạc sĩ kỹ thuật điện về nghiên cứu phân bố thế trong hệ thống nối đất, ứng dụng và tầm quan trọng trong thực tiễn.

• Tác giả: Trần Du Trình
• Người hướng dẫn: TS. Nguyễn Nhật Nam
• Trường học: Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Nghiên Cứu Phân Bố Thế Trong Hệ Thống Nối Đất
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• CHƯƠNG 0: GIỚI THIỆU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Đối tượng và phạm vi nghiên cứu
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG NỐI ĐẤT AN TOÀN
• 1.1. CÁC QUY ĐỊNH, TIÊU CHUẨN LIÊN QUAN ĐẾN HỆ THỐNG NỐI ĐẤT TRONG HỆ THỐNG ĐIỆN
• 1.1.1. Các yêu cầu chung về nối đất
• 1.1.2. Những bộ phận phải nối đất
• 1.1.3. Nối đất trên thiết bị điện có điện áp trên 1kV
• 1.1.4. Nối đất thiết bị điện tại vùng có điện trở suất lớn
• 1.1.5. Nối đất thiết bị điện có điện áp đến 1kV trung tính nối đất trực tiếp
• 1.2. GIỚI THIỆU CÁC PHƯƠNG PHÁP XÁC ĐỊNH ĐIỆN TRỞ SUẤT CỦA ĐẤT
• 1.2.1. Chuẩn bị trước khi đo
• 1.2.2. Các phương pháp đo điện trở suất của đất
• 1.2.2.1. Phương pháp bốn điểm
• 1.2.2.2. Phương pháp thay đổi độ sâu cọc
• 1.3. GIỚI THIỆU CÁC PHƯƠNG PHÁP XÁC ĐỊNH TỔNG TRỞ CỦA ĐẤT
• 1.3.1. Chuẩn bị trước khi đo
• 1.3.2. Các phương pháp đo tổng trở đất
• 1.3.2.1. Phương pháp điện áp rơi 62%
• 1.3.2.2. Phương pháp hai điểm
• 1.3.2.3. Phương pháp ba điểm
• 1.3.2.4. Phương pháp độ dốc
• 1.4. GIỚI THIỆU PHƯƠNG PHÁP XÁC ĐỊNH ĐIỆN ÁP BƯỚC VÀ ĐIỆN ÁP TIẾP XÚC
• 1.4.1. Chuẩn bị trước khi đo
• 1.4.2. Các phương pháp đo điện áp bước và điện áp tiếp xúc
• 1.4.2.1. Phương pháp đo với máy đo điện trở đất chuyên dùng
• 1.4.2.2. Phương pháp bơm dòng điện hay thử nghiệm giả lập sự cố
• 1.5. GIỚI THIỆU CÁC PHƯƠNG PHÁP TÍNH TOÁN GIÁ TRỊ ĐIỆN TRỞ NỐI ĐẤT
• 1.5.1. Một số hệ thống nối đất đơn giản:
• 1.5.1.1. Trong trường hợp hệ thống là cọc tròn chôn thẳng đứng
• 1.5.1.2. Trong trường hợp hệ thống là cọc tròn chôn nằm ngang trên mặt đất
• 1.5.1.3. Trong trường hợp hệ thống là cọc tròn chôn nằm ngang sâu trong đất
• 1.5.1.4. Trong trường hợp hệ thống gồm 2 cọc tròn đường kính d, chiều dài mỗi cọc là l/2, độ chôn sâu là h
• 1.5.1.5. Trong trường hợp hệ thống gồm 3 cọc tròn đường kính d, chiều dài mỗi cọc là l/3, độ chôn sâu là h
• 1.5.1.6. Trong trường hợp hệ thống gồm 4 cọc tròn đường kính d, chiều dài mỗi cọc là l/4, độ chôn sâu là h
• 1.5.1.7. Trong trường hợp hệ thống gồm 6 cọc tròn đường kính d, chiều dài mỗi cọc là l/6, độ chôn sâu là h
• 1.5.1.8. Trong trường hợp hệ thống gồm 8 cọc tròn đường kính d, chiều dài mỗi cọc là l/8, độ chôn sâu là h
• 1.5.2. Một số hệ thống nối đất hỗn hợp:
• 1.5.2.1. Trong trường hợp hệ thống gồm n cọc tròn chôn thẳng đứng
• 1.5.2.2. Trong trường hợp hệ thống gồm có cọc và dây kết nối được chôn trong đất, có xét đến điện trở tiếp đất của dây kết nối
• 2. CHƯƠNG 2: HỆ THỐNG NỐI ĐẤT LƯỚI ĐIỆN KHU VỰC THÀNH PHỐ HỒ CHÍ MINH
• 2.1. MỤC ĐÍCH YÊU CẦU VIỆC NỐI ĐẤT
• 2.2. HỆ THỐNG NỐI ĐẤT TRÊN LƯỚI ĐIỆN CỦA TỔNG CÔNG TY ĐIỆN LỰC TPHCM
• 2.2.1. Hệ thống nối đất của lưới và trạm điện đến 22kV
• 2.2.1.1. Các vị trí lắp nối đất của lưới và trạm điện đến 22kV:
• 2.2.1.2. Phân loại các dạng nối đất
• 2.2.1.3. Mô tả quy cách lắp đặt các dạng nối đất:
• 2.2.2. Hệ thống nối đất của lưới và trạm điện từ 110kV đến 220kV
• 2.2.2.1. Các vị trí lắp nối đất của lưới và trạm điện từ 110kV đến 220kV
• 2.2.2.2. Phân loại các dạng nối đất
• 2.2.2.3. Mô tả quy cách lắp đặt các dạng nối đất của lưới và điện từ 110kV đến 220kV:
• 3. CHƯƠNG 3: NGHIÊN CỨU PHÂN BỐ THẾ TRONG HỆ THỐNG NỐI ĐẤT
• 3.1. PHƯƠNG TRÌNH CƠ SỞ CỦA BÀI TOÁN PHÂN BỐ THẾ
• 3.2. GIỚI THIỆU CHƯƠNG TRÌNH ETAP
• 3.2.1. Giới thiện tổng quan về chương trình ETAP
• 3.2.2. Phương pháp tính toán, phân tích hệ thống nối đất bằng chương trình ETAP
• 3.2.2.1. Trong trường hợp lựa chọn IEEE Method
• 3.2.2.2. Trong trường hợp lựa chọn Finite Element Method (FEM)
• 3.2.3. Ứng dụng chương trình ETAP để toán tính điện trở hệ thống nối đất bằng phương pháp phần tử hữu hạn (FEM)
• 3.3. ÁP DỤNG CHƯƠNG TRÌNH ETAP CHO BÀI TOÁN PHÂN BỐ THẾ TRÊN CÁC HỆ THỐNG NỐI ĐẤT THỰC TẾ
• 3.3.1. Phân tích phân bố thế hệ thống nối đất trong trạm biến áp trung gian 220/110/22kV Củ Chi
• 3.3.1.1. Sơ lược về trạm 220/110/22kV Củ Chi
• 3.3.1.2. Hệ thống nối đất trạm 220/110/22kV Củ Chi
• 3.3.1.3. Nghiên cứu phân bố thế trong hệ thống nối đất trong trạm biến áp trung gian 220/110/22kV Củ Chi theo kết quả ghi nhận của Đơn vị tư vấn khảo sát và thiết kế
• 3.3.1.4. Nghiên cứu phân bố thế hệ thống nối đất trong trạm biến áp trung gian 220/110/22kV Củ Chi theo theo kết quả ghi nhận của Đơn vị quản lý vận hành
• 3.3.2. Phân tích phân bố thế hệ trong thống nối đất của trạm biến áp phân phối 22/0,4kV
• 3.3.2.1. Phân tích phân bố thế trong hệ thống nối đất của trạm biến hế 22/0,4kV Đại Hiền Tâm
• 3.3.2.2. Phân tích phân bố thế trong hệ thống nối đất của trạm biến hế 22/0,4kV DNTN sản xuất Ngọc Lan
• 3.3.3. Phân tích phân bố thế trong hệ thống nối đất lặp lại của đường dây 22kV
• 3.3.4. ĐỀ XUẤT TỪ KẾT QUẢ PHÂN TÍCH PHÂN BỐ THẾ TRÊN CÁC HỆ THỐNG NỐI ĐẤT THỰC TẾ CHƯA ĐẠT YÊU CẦU
• 3.3.4.1. Đối với hệ thống nối đất của trạm biến thế 22/0,4kV Đại Hiền Tâm
• 3.3.4.2. Đối với hệ thống nối đất của trạm biến thế 22/0,4kV DNTN sản xuất Ngọc Lan
• 3.3.4.3. Đối với hệ thống nối đất lặp lại của đường dây 22kV
• 4. CHƯƠNG 4: ĐÁNH GIÁ KẾT QUẢ ĐẠT ĐƯỢC
• 4.1. ĐỐI VỚI HỆ THỐNG NỐI ĐẤT TRONG TRẠM BIẾN ÁP TRUNG GIAN 220/110/22KV CỦ CHI
• 4.2. ĐỐI VỚI HỆ THỐNG NỐI ĐẤT CỦA TRẠM BIẾN ÁP PHÂN PHỐI VÀ HỆ THỐNG NỐI ĐẤT LẶP LẠI TRÊN ĐƯỜNG DÂY 22KV
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu

Nghiên cứu phân bố thế trong hệ thống nối đất điện là một vấn đề quan trọng, có ảnh hưởng lớn đến an toàn và hiệu quả hoạt động của lưới điện. Hệ thống nối đất không chỉ bảo vệ con người mà còn bảo vệ các thiết bị điện khỏi các sự cố điện. Đặc biệt, trong bối cảnh ngành điện lực đang phát triển mạnh mẽ, việc đảm bảo an toàn cho hệ thống điện thông minh càng trở nên cấp thiết. Luận văn này tập trung vào việc nghiên cứu phân bố thế trong các hệ thống nối đất của ba đối tượng chính: hệ thống nối đất trong trạm biến áp trung gian, hệ thống nối đất của trạm biến áp phân phối 22/0,4kV, và hệ thống nối đất lặp lại của đường dây 22kV.

1.1 Tính cấp thiết của đề tài

Với sự gia tăng nhu cầu sử dụng điện, việc nghiên cứu và xây dựng hệ thống nối đất an toàn, hiệu quả là rất cần thiết. An toàn điện không chỉ là yêu cầu mà còn là một yếu tố quan trọng trong việc bảo vệ con người và thiết bị. Các tiêu chuẩn về công nghệ nối đất cũng như các quy định hiện hành cần được áp dụng một cách nghiêm ngặt để đảm bảo rằng hệ thống điện vận hành một cách ổn định và an toàn. Việc nghiên cứu này sẽ góp phần nâng cao chất lượng của hệ thống điện, bảo đảm an toàn cho người sử dụng cũng như bảo vệ thiết bị khỏi các sự cố không mong muốn.

II. Tổng quan về hệ thống nối đất an toàn

Chương này cung cấp cái nhìn tổng quan về các quy định và tiêu chuẩn liên quan đến hệ thống nối đất trong hệ thống điện. Việc nắm vững các quy định này là rất quan trọng để đảm bảo hệ thống nối đất hoạt động hiệu quả và an toàn. Các yêu cầu chung về nối đất bao gồm việc nối đất các thiết bị điện trung và hạ thế, nhằm mục đích đảm bảo an toàn cho người trong các chế độ vận hành của lưới điện. Ngoài ra, các phương pháp xác định điện trở suất của đất cũng được giới thiệu, giúp cho việc thiết kế và lắp đặt hệ thống nối đất đạt hiệu quả cao nhất.

2.1 Các quy định và tiêu chuẩn

Các quy định về tiêu chuẩn nối đất yêu cầu rằng điện trở của hệ thống nối đất phải đảm bảo đáp ứng điều kiện vận hành của thiết bị. Đặc biệt, đối với lưới điện hạ thế, trung tính của máy biến áp phải được nối đất để đảm bảo khả năng tự động cô lập phần tử sự cố. Những quy định này không chỉ giúp đảm bảo an toàn cho người sử dụng mà còn bảo vệ thiết bị khỏi các sự cố điện như chập cháy. Việc nắm vững các quy định này là rất cần thiết để thiết kế hệ thống nối đất phù hợp với từng chức năng cụ thể.

III. Nghiên cứu phân bố thế trong hệ thống nối đất

Chương này tập trung vào việc nghiên cứu phân bố thế trong các hệ thống nối đất cụ thể, sử dụng phần mềm ETAP để phân tích. Việc áp dụng phần mềm ETAP cho phép mô phỏng và phân tích các tham số điện trong hệ thống nối đất một cách chính xác. Các phương pháp tính toán như IEEE Method và Finite Element Method (FEM) được áp dụng để phân tích và đánh giá khả năng hoạt động của các hệ thống nối đất. Kết quả nghiên cứu sẽ cung cấp cái nhìn sâu sắc về tình trạng thực tế của hệ thống nối đất, từ đó đề xuất các giải pháp cải thiện nếu cần thiết.

3.1 Phân tích phân bố thế

Phân tích phân bố thế trong hệ thống nối đất của trạm biến áp trung gian 220/110/22kV Củ Chi cho thấy rằng việc sử dụng ETAP giúp xác định chính xác các điểm tiềm ẩn rủi ro. Nghiên cứu này không chỉ cung cấp thông tin về điện áp bước và điện áp tiếp xúc mà còn giúp xác định các giải pháp cần thiết để cải thiện hiệu suất của hệ thống. Việc áp dụng các phương pháp này trong nghiên cứu sẽ góp phần nâng cao an toàn và hiệu quả của hệ thống điện, đáp ứng yêu cầu ngày càng cao trong ngành điện lực.

IV. Đánh giá kết quả đạt được

Chương cuối cùng của luận văn đánh giá kết quả đạt được từ nghiên cứu phân bố thế trong các hệ thống nối đất. Kết quả cho thấy rằng các hệ thống nối đất đã được phân tích đều có những điểm mạnh và điểm yếu riêng. Việc tổng hợp các kết quả này giúp đề xuất các giải pháp cụ thể cho từng trường hợp, từ đó đảm bảo rằng hệ thống nối đất hoạt động an toàn và hiệu quả. Những đề xuất này không chỉ mang tính lý thuyết mà còn có giá trị thực tiễn cao, hỗ trợ các kỹ sư trong việc thiết kế và cải thiện hệ thống nối đất.

4.1 Đề xuất giải pháp

Dựa trên các kết quả phân tích, một số giải pháp được đề xuất cho từng hệ thống nối đất cụ thể. Đối với hệ thống nối đất của trạm biến áp phân phối 22/0,4kV, cần thực hiện các biện pháp cải thiện điện trở nối đất và đảm bảo rằng các thiết bị được nối đất đúng cách. Đối với hệ thống nối đất lặp lại của đường dây 22kV, việc tăng cường số lượng cọc nối đất và sử dụng các phương pháp cải thiện điện trở suất đất cũng cần được xem xét. Những giải pháp này sẽ góp phần nâng cao độ tin cậy và an toàn cho hệ thống điện.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống nối đất đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu quả vận hành của lưới điện, đặc biệt trong bối cảnh phát triển mạnh mẽ của ngành điện lực và xu hướng xây dựng lưới điện thông minh. Theo ước tính, việc thiết kế và vận hành hệ thống nối đất phù hợp giúp giảm thiểu rủi ro chập cháy, bảo vệ thiết bị điện và đảm bảo an toàn cho con người khi tiếp xúc hoặc vận hành thiết bị điện. Luận văn tập trung nghiên cứu phân bố thế trong hệ thống nối đất của ba đối tượng chính: trạm biến áp trung gian 220/110/22kV, trạm biến áp phân phối 22/0,4kV và hệ thống nối đất lặp lại trên đường dây trung thế 22kV tại khu vực Thành phố Hồ Chí Minh. Phạm vi nghiên cứu được thực hiện trong khoảng thời gian từ tháng 4 đến tháng 8 năm 2019, với dữ liệu thu thập từ các công ty điện lực và đơn vị tư vấn xây dựng điện lực tại địa phương. Mục tiêu cụ thể là phân tích phân bố thế, đánh giá hiệu quả hệ thống nối đất hiện tại và đề xuất các giải pháp cải thiện nhằm đáp ứng các tiêu chuẩn kỹ thuật và an toàn hiện hành. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ tin cậy và an toàn của hệ thống điện, đồng thời hỗ trợ các đơn vị quản lý vận hành trong việc tối ưu hóa thiết kế và bảo trì hệ thống nối đất.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản trong lĩnh vực kỹ thuật điện, đặc biệt là các nguyên lý về điện trở suất đất, phân bố điện áp và phương trình Laplace trong điện tĩnh. Hai lý thuyết chính được áp dụng gồm:

1. Phương trình Laplace và Poisson: Dùng để mô tả phân bố thế điện trong môi trường đất, với giả định môi trường đồng nhất và đẳng hướng, không có điện tích tự do. Phương trình Laplace được giải bằng phương pháp phần tử hữu hạn (FEM) để xác định điện áp phân bố trong hệ thống nối đất.

2. Tiêu chuẩn IEEE về thiết kế hệ thống nối đất: Cung cấp các quy định về điện trở nối đất, điện áp bước và điện áp tiếp xúc cho các hệ thống điện có điện áp khác nhau, làm cơ sở để đánh giá và thiết kế hệ thống nối đất an toàn.

Các khái niệm chuyên ngành quan trọng bao gồm: điện trở suất đất, điện áp bước, điện áp tiếp xúc, hệ thống nối đất làm việc, nối đất an toàn và nối đất chống sét.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các công ty điện lực tại Thành phố Hồ Chí Minh, bao gồm số liệu đo điện trở đất, cấu trúc hệ thống nối đất và các thông số vận hành của trạm biến áp và đường dây trung thế. Cỡ mẫu nghiên cứu gồm ba hệ thống nối đất tiêu biểu: trạm biến áp trung gian 220/110/22kV Củ Chi, trạm biến áp phân phối 22/0,4kV Đại Hiền Tâm và DNTN sản xuất Ngọc Lan, cùng hệ thống nối đất lặp lại trên đường dây 22kV.

Phương pháp phân tích chính là mô phỏng phân bố thế bằng phần mềm ETAP, sử dụng hai phương pháp tính toán: phương pháp IEEE và phương pháp phần tử hữu hạn (FEM). Quá trình nghiên cứu diễn ra trong vòng 5 tháng, từ tháng 4 đến tháng 8 năm 2019, bao gồm khảo sát thực địa, thu thập số liệu, mô phỏng và đánh giá kết quả. Phương pháp chọn mẫu là chọn các hệ thống nối đất đại diện cho các cấp điện áp và loại hình khác nhau nhằm đảm bảo tính tổng quát và khả năng áp dụng kết quả nghiên cứu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân bố thế trong hệ thống nối đất trạm biến áp trung gian 220/110/22kV Củ Chi: Kết quả mô phỏng cho thấy điện áp tiếp xúc và điện áp bước tại các vị trí đo đều nằm trong giới hạn an toàn theo tiêu chuẩn IEEE, với điện trở nối đất trung bình khoảng 0,45Ω, thấp hơn ngưỡng 0,5Ω quy định cho vùng đất có điện trở suất dưới 500Ωm.

2. Hệ thống nối đất trạm biến áp phân phối 22/0,4kV Đại Hiền Tâm và DNTN sản xuất Ngọc Lan: Điện trở nối đất tại Đại Hiền Tâm dao động trong khoảng 3,5 - 4,2Ω, gần sát giới hạn 4Ω cho trạm dưới 35kV, trong khi tại DNTN Ngọc Lan, giá trị này vượt mức cho phép, lên đến khoảng 6,8Ω. Điện áp tiếp xúc tại các vị trí đo tại DNTN Ngọc Lan cũng vượt quá giới hạn an toàn, gây nguy cơ mất an toàn cho người vận hành.

3. Hệ thống nối đất lặp lại trên đường dây 22kV: Khoảng cách nối đất lặp lại trung bình từ 200 đến 250m, phù hợp với quy định. Tuy nhiên, điện trở nối đất lặp lại tại một số vị trí đạt tới 12Ω, vượt quá giới hạn 10Ω cho vùng đất có điện trở suất lớn, làm giảm hiệu quả bảo vệ an toàn.

4. Đề xuất giải pháp xử lý: Các hệ thống nối đất chưa đạt yêu cầu chủ yếu do điện trở đất cao và thiết kế chưa tối ưu. Việc tăng số lượng cọc nối đất, sử dụng vật liệu có tiết diện lớn hơn và áp dụng các chất giảm điện trở suất đất được đề xuất nhằm giảm điện trở nối đất xuống dưới mức quy định.

Thảo luận kết quả

Nguyên nhân chính dẫn đến các hệ thống nối đất chưa đạt yêu cầu là do đặc tính điện trở suất đất thay đổi theo mùa, đặc biệt vào mùa khô, điện trở suất đất tăng lên đáng kể. So sánh với các nghiên cứu trong ngành, kết quả tại trạm biến áp trung gian Củ Chi tương đồng với các báo cáo của ngành điện lực về hiệu quả hệ thống nối đất tại các trạm biến áp lớn. Trong khi đó, các trạm biến áp phân phối và hệ thống nối đất lặp lại trên đường dây 22kV cần được cải thiện để đảm bảo an toàn vận hành.

Dữ liệu có thể được trình bày qua biểu đồ phân bố điện áp tiếp xúc và điện áp bước tại các vị trí đo, cùng bảng tổng hợp điện trở nối đất của từng hệ thống. Điều này giúp trực quan hóa mức độ an toàn và hiệu quả của từng hệ thống nối đất, từ đó hỗ trợ việc ra quyết định cải tiến.

Đề xuất và khuyến nghị

1. Tăng cường số lượng cọc nối đất và chiều dài cọc: Động từ hành động "tăng cường" nhằm giảm điện trở nối đất xuống dưới mức quy định, đặc biệt tại các trạm biến áp phân phối và các vị trí nối đất lặp lại trên đường dây 22kV. Thời gian thực hiện trong vòng 6 tháng, do các đơn vị điện lực quản lý vận hành thực hiện.

2. Sử dụng vật liệu dây nối đất có tiết diện lớn hơn: Đề xuất thay thế dây đồng trần tiết diện tối thiểu 25mm² bằng dây có tiết diện lớn hơn để giảm điện trở dây nối đất, nâng cao hiệu quả san bằng điện áp. Thời gian áp dụng trong vòng 3 tháng, chủ yếu do các nhà thầu thi công và đơn vị quản lý thiết bị thực hiện.

3. Áp dụng các chất giảm điện trở suất đất tại vùng đất có điện trở suất cao: Sử dụng các loại hóa chất hoặc vật liệu chuyên dụng để cải thiện điện trở suất đất, giảm điện trở nối đất trong mùa khô. Giải pháp này cần được triển khai trước mùa khô tiếp theo, do các đơn vị tư vấn và công ty điện lực phối hợp thực hiện.

4. Đào tạo và nâng cao nhận thức về an toàn nối đất cho nhân viên vận hành: Tổ chức các khóa đào tạo chuyên sâu về thiết kế, kiểm tra và bảo trì hệ thống nối đất nhằm đảm bảo vận hành an toàn và hiệu quả. Thời gian thực hiện liên tục hàng năm, do các đơn vị đào tạo và phòng an toàn điện lực đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên viên ngành điện lực: Nắm bắt kiến thức chuyên sâu về thiết kế và vận hành hệ thống nối đất, áp dụng các giải pháp cải tiến nhằm nâng cao an toàn và hiệu quả vận hành.

2. Các nhà quản lý và hoạch định chính sách trong ngành điện: Sử dụng kết quả nghiên cứu để xây dựng các tiêu chuẩn, quy định và kế hoạch phát triển hệ thống nối đất phù hợp với điều kiện thực tế tại địa phương.

3. Đơn vị tư vấn thiết kế và thi công hệ thống điện: Áp dụng các phương pháp tính toán, mô phỏng phân bố thế và tiêu chuẩn kỹ thuật để thiết kế hệ thống nối đất đạt chuẩn, giảm thiểu rủi ro sự cố.

4. Sinh viên và nghiên cứu sinh ngành kỹ thuật điện: Tham khảo luận văn để hiểu rõ về các phương pháp đo đạc, phân tích và mô phỏng hệ thống nối đất, phục vụ cho nghiên cứu và học tập chuyên sâu.

Câu hỏi thường gặp

1. Hệ thống nối đất có vai trò gì trong an toàn điện?
   Hệ thống nối đất giúp phân tán dòng điện sự cố xuống đất, giảm điện áp tiếp xúc và điện áp bước, bảo vệ con người và thiết bị khỏi nguy cơ điện giật và hư hỏng. Ví dụ, tại trạm biến áp trung gian, điện trở nối đất thấp giúp ngăn ngừa sự cố lan rộng.

2. Phương pháp nào được sử dụng để đo điện trở suất đất?
   Phương pháp bốn điểm (Wenner hoặc Schlumberger-Palmer) là phổ biến, cho phép đo điện trở suất đất ở các độ sâu khác nhau, giúp xác định đặc tính đất phục vụ thiết kế hệ thống nối đất.

3. Tại sao cần sử dụng phần mềm ETAP trong nghiên cứu phân bố thế?
   ETAP cung cấp mô phỏng chính xác phân bố điện áp trong hệ thống nối đất, hỗ trợ đánh giá hiệu quả và đề xuất giải pháp cải tiến, giúp giảm thiểu rủi ro sự cố điện.

4. Điện áp bước và điện áp tiếp xúc khác nhau như thế nào?
   Điện áp bước là hiệu điện thế giữa hai điểm trên mặt đất cách nhau khoảng 0,8m, trong khi điện áp tiếp xúc là điện áp giữa người hoặc thiết bị tiếp xúc với đất và điểm nối đất. Cả hai đều cần được kiểm soát để đảm bảo an toàn.

5. Giải pháp nào hiệu quả nhất để giảm điện trở nối đất tại vùng đất có điện trở suất cao?
   Tăng số lượng cọc nối đất, sử dụng cọc dài hơn, dây nối đất tiết diện lớn và áp dụng các chất giảm điện trở suất đất là các giải pháp hiệu quả, đặc biệt khi kết hợp với mô phỏng và kiểm tra định kỳ.

Kết luận

• Hệ thống nối đất là yếu tố thiết yếu đảm bảo an toàn và hiệu quả vận hành lưới điện, đặc biệt trong các trạm biến áp và đường dây trung thế.
• Phân bố thế trong hệ thống nối đất tại trạm biến áp trung gian 220/110/22kV Củ Chi đạt tiêu chuẩn an toàn với điện trở nối đất trung bình khoảng 0,45Ω.
• Một số hệ thống nối đất tại trạm biến áp phân phối và đường dây 22kV chưa đạt yêu cầu do điện trở nối đất vượt mức cho phép, gây nguy cơ an toàn.
• Đề xuất các giải pháp tăng cường cọc nối đất, sử dụng vật liệu tiết diện lớn và áp dụng chất giảm điện trở suất đất nhằm cải thiện hiệu quả hệ thống nối đất.
• Tiếp tục nghiên cứu và áp dụng công nghệ mô phỏng hiện đại, đồng thời đào tạo nhân lực chuyên môn để nâng cao chất lượng vận hành hệ thống nối đất trong tương lai.

Luận văn khuyến nghị các đơn vị điện lực và nhà quản lý áp dụng kết quả nghiên cứu để nâng cao an toàn hệ thống điện, đồng thời mở rộng nghiên cứu cho các khu vực khác nhằm phát triển hệ thống nối đất toàn diện và bền vững.

Trích đoạn nội dung tài liệu

Chương 1 TỔNG QUAN VỀ HỆ THỐNG NỐI ĐẤT AN TOÀN 1. CÁC QUY ĐỊNH, TIÊU CHUẨN LIÊN QUAN ĐẾN HỆ THỐNG NỐI ĐẤT TRONG HỆ THỐNG ĐIỆN 1. Các yêu cầu chung về nối đất Nối đất các thiết bị điện trung và hạ thế, nhằm mục đích đảm bảo an toàn cho người trong các chế độ vận hành của lưới điện. Theo khuyến cáo, chúng ta nên sử dụng một hệ thống nối đất chung cho các thiết bị điện có chức năng khác nhau và điện áp khác nhau, ngoại trừ một số trường hợp có quy định riêng.

Khi sử dụng chung hệ thống nối đất thì điện trở của hệ thống nối đất chung phải đảm bảo đáp ứng điều kiện vận hành của thiết bị có yêu cầu điện trở nối đất nhỏ nhất. Đối với lưới điện hạ thế có trung tính nối đất trực tiếp phải đảm bảo khả năng tự động cô lập phần tử sự cố hoặc thiết bị bị rò điện ra khỏi lưới điện trong thời gian nhanh nhất. Để đảm bảo yêu cầu trên, trung tính của máy biến áp phía hạ áp phải được nối đất. Đối với máy biến áp có trung tính cách ly và máy biến áp có cuộn dập hồ quang với điện áp cao hơn 1kV phải đảm bảo khả năng phát hiện và xác định nhanh các phần tử bị hư hỏng để tự động cô lập những phần tử bị hư hỏng ra khỏi hệ thống.

Đối với các thiết bị điện hạ áp, cho phép sử dụng điểm trung tính nối đất trực tiếp hoặc cách ly. Kích thước các điện cực của hệ thống nối đất (ống, thanh v.) phải đảm bảo khả năng phân bố đều điện áp đối với đất trên diện tích đặt thiết bị điện. Với thiết bị điện có dòng chạm đất lớn, bắt buộc phải đặt mạch vòng nối đất xung quanh thiết bị (trừ các thiết bị điện ở trạm cột 35kV trở xuống). HVTH: TRẦN DU TRÌNH Trang 2 LUẬN VĂN THẠC SĨ GVHD: TS.

NGUYỄN NHẬT NAM Đối với các thiết bị điện có dòng điện chạm đất lớn phải thực hiện hệ thống nối đất bằng lưới để san bằng điện áp trong đất để đảm bảo an toàn (trừ các thiết bị điện ở trạm cột 35kV trở xuống). Khi tính toán thiết kế hệ thống nối đất phải tính trước đến sự thay đổi điện trở suất của đất theo mùa để đảm giá trị điện trở nối đất đáp ứng theo quy định trong suốt năm, đặc biệt vào mùa khô, giá trị điện trở suất của đất sẽ tăng lên. Những bộ phận phải nối đất Theo quy định của quy phạm trang bị điện thì phải nối đất các bộ phận bằng kim loại của các máy móc, thiết bị điện ở trong nhà, xưởng cũng như ngoài trời, cụ thể như sau: Vỏ máy phát điện, vỏ động cơ điện, vỏ máy biến áp, khí cụ điện, cột thép đường dây trên không, thiết bị chiếu sáng v. Bộ truyền động của thiết bị đóng cắt (dao cách ly, máy cắt…).

Cuộn thứ cấp của TU, TI. Khung kim loại của tủ phân phối điện, bảng điều khiển, bảng điện và tủ điện… nếu các thiết bị đặt trên đó có điện áp AC lớn hơn 42V hoặc có điện áp DC lớn hơn 110V. Kết cấu kim loại của thiết bị điện, vỏ kim loại và vỏ bọc của cáp lực và cáp nhị thứ, hộp đầu cáp, ống kim loại để luồng cáp, vỏ và giá đỡ các thiết bị điện. Nối đất trên thiết bị điện có điện áp trên 1kV Đối với thiết bị điện có điện áp trên 1kV trung tính nối đất hiệu quả phải đảm bảo giá trị điện trở nối đất nhỏ hơn giá trị nối đất quy định hoặc giá trị điện áp tiếp xúc nhỏ hơn giá trị điện áp tiếp xúc cho phép, theo [1].

HVTH: TRẦN DU TRÌNH Trang 3 LUẬN VĂN THẠC SĨ GVHD: TS. NGUYỄN NHẬT NAM Đối với lưới điện từ trên 35kV trở lên, điện trở của hệ thống nối đất ở vùng có điện trở suất của đất không quá 500Ωm không được lớn hơn 0,5Ω. Nếu các vùng điện trở suất của đất lớn hơn 500Ωm thì điện trở của hệ thống nối đất không được vượt quá 05Ω, theo [1]. Đối với trạm từ 35kV trở xuống, điện trở của hệ thống nối đất ở vùng có điện trở suất của đất không quá 500Ωm không được lớn hơn 4Ω.

Nếu các vùng điện trở suất của đất lớn hơn 500 Ωm thì điện trở của hệ thống nối đất không được vượt quá 10Ω, theo [1]. Để san bằng điện áp bước và điện áp tiếp xúc phải đặt các cọc và thanh dẫn của hệ thống nối đất thành mạng lưới nối đất. Việc lắp đặt hệ thống nối đất phải đảm bảo các yêu cầu sau: Các dây nối đất, thanh dẫn và các cọc nối đất phải đặt ở độ sâu không nhỏ hơn 0,3m so với mặt đất. Riêng trong vùng đất có đá, cho phép đặt các điện cực nối đất nông hơn so với yêu cầu nhưng không được nhỏ hơn 0,15m, theo [1].

Khi hệ thống nối đất vượt ra ngoài phạm vi hàng rào trạm thì các điện cực, dây dẫn, thanh nối ở phía ngoài hàng rào phải được đặt ở độ sâu không nhỏ hơn 1m, theo [1]. Phải đặt một mạch vòng lưới nối đất nằm ngang bao quanh vị trí nối đất trung tính của máy biến áp từ 110kV trở lên. Nếu trang bị nối đất của thiết bị điện công nghiệp được nối với lưới nối đất của thiết bị điện có điện áp lớn hơn 1kV trung tính nối đất hiệu quả bằng dây cáp có vỏ bọc bằng kim loại hoặc bằng dây kim loại thì việc san bằng điện thế xung quanh nhà hoặc diện tích đặt thiết bị điện phải thoả mãn một trong các điều kiện sau đây: Đặt một mạch vòng nối đất xung quanh nhà hoặc diện tích đặt thiết bị và nối mạch vòng này với kết cấu kim loại của công trình xây dựng, thiết bị sản xuất và với lưới nối đất (nối trung tính). Mạch vòng HVTH: TRẦN DU TRÌNH Trang 4 LUẬN VĂN THẠC SĨ GVHD: TS.

NGUYỄN NHẬT NAM phải được đặt ở độ sâu 1m và cách móng nhà hoặc chu vi đặt thiết bị 1m. Ở cửa ra vào nhà phải đặt hai dây nối đất, cách mạch vòng nối đất 1m và 2m ở độ sâu tương ứng 1m và 1,5m và phải nối những dây nối đất này với mạch vòng, theo [1]. Cho phép sử dụng móng bêtông cốt thép làm hệ thống nối đất nếu như đảm bảo được yêu cầu về san bằng điện thế, theo [1]. Nối đất thiết bị điện tại vùng có điện trở suất lớn Đối với các khu vực có điện trở suất của đất lớn hơn 500m, khi lắp đặt hệ thống nối đất cần phải tăng cường số lượng cọc, chiều dài cọc, thanh dẫn, lưới hoặc sử dụng các chất giảm điện trở suất của đất… nhằm giảm giá trị điện trở của thống nối đất.

Giá trị điện trở của hệ thống nối đất cho thiết bị điện có điện áp lớn hơn 1kV, ở vùng đất có điện trở suất lớn hơn 5001Ωm, được phép tăng thêm như sau: Rnối đất = Rnối đất theo quy định + 0,001. Tuy nhiên, giá trị tăng thêm (0,001.) không được lớn hơn 5Ω nghĩa, là Rnối đất ≤ Rnối đất theo quy định + 5. Trường hợp giá trị điện trở hệ thống nối đất có Rnối đất > Rnối đất theo quy định + 5 thì cho phép thực hiện theo tiêu chuẩn điện áp tiếp xúc và điện áp bước cho phép. Bất kỳ thời gian nào trong năm, hệ thống nối đất phải đảm bảo trị số điện áp tiếp xúc và điện áp bước không lớn hơn giá trị cho phép khi có sự cố ngắn mạch.

Nối đất thiết bị điện có điện áp đến 1kV trung tính nối đất trực tiếp Độ dẫn điện của thanh dẫn, dây trung tính phải không nhỏ hơn 50% của thanh dẫn, dây pha, theo [1]. Trị số điện trở nối đất của trung tính máy phát điện hoặc máy biến áp, hoặc đầu ra của nguồn điện một pha ở bất kỳ thời điểm nào trong năm không được lớn hơn 2Ω, 4Ω tương ứng với điện áp dây của nguồn điện ba pha là HVTH: TRẦN DU TRÌNH Trang 5 LUẬN VĂN THẠC SĨ GVHD: TS. NGUYỄN NHẬT NAM 660V, 380V hoặc tương ứng với điện áp pha của nguồn điện một pha là 380V, 220V. Giá trị của điện trở này được tính đến cả nối đất tự nhiên và nối đất lặp lại cho dây trung tính của đường dây trên không.

Điện trở nối đất của các cọc nối đất đặt gần sát trung tính của máy biến áp, máy phát điện hoặc đầu ra của nguồn điện một pha không được lớn hơn 15; 30 Ω tương ứng với các giá trị của điện áp như đã nêu trên, theo [1]. Khi điện trở suất của đất lớn hơn 100 Ωm, cho phép tăng điện trở nối đất lên giá trị 0,01 x K, với K ≤ 10, theo [1]. Dây trung tính phải được nối đất lặp lại tại các cột cuối và cột rẽ nhánh của đường dây trên không. Dọc theo dây trung tính phải nối đất lặp lại với khoảng cách thường từ 200 đến 250m, theo [1].

Điện trở của tất cả các nối đất lặp lại (kể cả nối đất tự nhiên) cho dây trung tính của ĐDK ở bất kỳ thời điểm nào trong năm không được lớn hơn 5, 10Ω tương ứng với điện áp dây của nguồn điện ba pha là 660V, 380V hoặc tương ứng với điện áp pha của nguồn một pha là 380V, 220V. Trong đó, giá trị điện trở của mỗi nối đất lặp lại không được lớn hơn 15; 30Ω tương ứng với các giá trị điện áp đã nêu trên, theo [1]. GIỚI THIỆU CÁC PHƯƠNG PHÁP XÁC ĐỊNH ĐIỆN TRỞ SUẤT CỦA ĐẤT 1. Chuẩn bị trước khi đo Trước khi đo, cần tìm hiểu, thu thập các thông tin về môi trường khu vực cần đo điện trở suất (nhiệt độ, độ ẩm, tính chất của đất …) và độ sâu cần khảo sát điện trở suất của đất; theo tiêu chuẩn IEEE Std 80-2000, đối với các ứng dụng trong việc thiết kế hệ thống nối đất, dùng mô hình đất hai lớp là đủ chính xác, khoảng cách a cần khảo sát sao cho bằng 3 lần đường chéo lưới nối đất thì giá trị đo sẽ có sai số nhỏ hơn (xem phụ lục 1) 1.

Các phương pháp đo điện trở suất của đất a. Phương pháp bốn điểm HVTH: TRẦN DU TRÌNH Trang 6 LUẬN VĂN THẠC SĨ GVHD: TS. NGUYỄN NHẬT NAM Phương pháp này cung cấp số liệu điện trở suất đất ở các độ sâu khác nhau bằng cách thay đổi khoảng cách giữa các cọc theo chiều ngang, thường áp dụng đo điện trở suất đối với các khu vực có không gian rộng lớn. Phân bố cọc cách đều (Phương pháp Wenner) Bố trí các cọc đo theo sơ đồ sau: Hình 1.1: Phương pháp bốn điểm phân bố cọc cách đều Với điều kiện b ≤ 0,1a.
