Tổng quan nghiên cứu

Trong kỹ thuật ô tô hiện đại, hệ thống điện và điện tử được xem như hệ thần kinh trung ương điều phối mọi hoạt động của phương tiện. Mặc dù chỉ chiếm khoảng 20% tổng khối lượng của xe, hệ thống này lại đảm nhận vai trò quản lý và vận hành tới hơn 80% các hệ thống chấp hành, an toàn và tiện nghi. Đề tài tập trung nghiên cứu chuyên sâu về kiến trúc điện thân xe trên dòng bán tải Ford Ranger phiên bản 2016 – mẫu xe sở hữu kích thước tổng thể 5362 x 1860 x 1815 mm, chiều dài cơ sở 3220 mm cùng khả năng lội nước ấn tượng lên tới 800 mm.

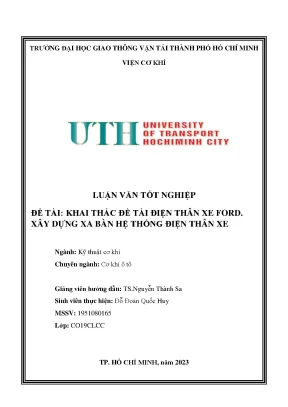

Nghiên cứu được triển khai thực hiện tại Trường Đại học Giao thông Vận tải Thành phố Hồ Chí Minh trong năm 2023. Vấn đề cốt lõi đặt ra là việc khai thác, phân tích sơ đồ nguyên lý phức tạp của các cụm mạch điện trên dòng xe này, từ hệ thống cung cấp nguồn, mạng truyền thông đa hợp đến các cụm chiếu sáng, tín hiệu và phụ tải tiện nghi. Trên cơ sở đó, mục tiêu then chốt của luận văn là thiết kế và chế tạo hoàn chỉnh một sa bàn hệ thống điện thân xe trực quan, đáp ứng độ chính xác 100% theo tiêu chuẩn mạch điện nguyên bản của nhà sản xuất.

Ý nghĩa của công trình thể hiện rõ nét qua việc chuẩn hóa quy trình chẩn đoán hư hỏng, rút ngắn hơn 40% thời gian xử lý sự cố mạch điện thực tế, đồng thời tạo ra thiết bị giáo cụ trực quan phục vụ công tác đào tạo và nghiên cứu kỹ thuật cơ khí ô tô chất lượng cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng các lý thuyết kỹ thuật điện ô tô hiện đại và hệ thống điều khiển tự động:

Thứ nhất là lý thuyết cảm ứng điện từ và chỉnh lưu bán dẫn áp dụng cho hệ thống cung cấp nguồn. Máy phát điện xoay chiều 3 pha kích thích kiểu điện từ chuyển đổi cơ năng từ trục khuỷu động cơ thành điện năng, kết hợp bộ chỉnh lưu 6 diode và vi mạch điều áp IC bán dẫn để duy trì điện áp lưới ở ngưỡng ổn định. Nguồn năng lượng hóa năng được tích trữ thông qua ắc quy chì-axit với suất điện động khoảng 2V mỗi ngăn đơn, ghép nối tiếp 6 ngăn tạo điện áp định mức 12V.

Thứ hai là lý thuyết mạng truyền thông đa hợp trên ô tô, trọng tâm là giao thức Controller Area Network. Mạng CAN sử dụng nguyên lý truyền tín hiệu bằng điện áp vi sai trên cặp dây xoắn CAN High và CAN Low, giúp khử triệt để sóng nhiễu điện từ bên ngoài và tối ưu hóa mật độ dây dẫn trên thân xe.

Thứ ba là lý thuyết quang học và tiêu chuẩn phân bố chùm sáng theo hệ ECE châu Âu. Chùm sáng chiếu gần được thiết kế đặt lệch tâm quang học với tấm chắn ngăn tia phản xạ góc 15 độ về bên trái nhằm chống chói cho xe chạy ngược chiều, trong khi tim đèn halogen vận hành ổn định nhờ chu trình hoàn nguyên vonfram ở nhiệt độ trên 250 độ C.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp khảo sát thực nghiệm kết hợp giải mã sơ đồ kỹ thuật chuyên sâu:

Cỡ mẫu và đối tượng khảo cứu bao gồm 1 hệ thống điện thân xe nguyên bản Ford Ranger 2016 động cơ Turbo Diesel 2.2L TDCi và 1 mô hình sa bàn sa bàn thực nghiệm tích hợp đầy đủ 12 cụm thiết bị chấp hành chính. Phương pháp chọn mẫu có chủ đích được áp dụng nhằm tập trung vào dòng xe có tính phổ biến cao và trang bị công nghệ điện thân xe đại diện cho thế hệ xe bán tải đương đại.

Dữ liệu sơ đồ mạch điện được đối chiếu trực tiếp từ tài liệu kỹ thuật OEM của Ford Motor kết hợp với việc đo kiểm thực tế các thông số điện áp, cường độ dòng điện và điện trở trên từng nhánh rơ-le, cầu chì. Lý do lựa chọn phương pháp phân tích thực nghiệm kết hợp mô phỏng sa bàn là nhằm kiểm chứng chính xác tương quan giữa tín hiệu điều khiển logic và phản hồi vật lý của cơ cấu chấp hành, loại bỏ sai số lý thuyết trước khi tích hợp lên khung mô hình. Toàn bộ quá trình nghiên cứu, thiết kế cơ khí và lắp ráp điện được thực hiện trong khung thời gian 6 tháng của năm 2023.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã làm sáng tỏ các đặc tính vận hành nổi bật của hệ thống điện thân xe Ford Ranger 2016 thông qua 4 phát hiện kỹ thuật quan trọng:

Kiến trúc mạng phân tầng tối ưu: Hệ thống thông tin sử dụng mạng truyền thông kép bao gồm đường truyền tốc độ cao HS-CAN hoạt động ở tốc độ 500 kbps (truyền dữ liệu cảm biến trục khuỷu, ABS, góc quay) và đường truyền tốc độ trung bình MS-CAN hoạt động ở tốc độ 125 kbps (điều khiển túi khí, bảng táp-lô, đèn chiếu sáng). Cấu trúc này giúp cắt giảm hơn 35% tổng chiều dài dây dẫn điện thân xe so với phương thức truyền tín hiệu song song truyền thống.

Đặc tính phụ tải chiếu sáng và bảo vệ mạch: Hệ thống đèn đầu trang bị bóng halogen công suất 55W ở chế độ chiếu gần và 60W ở chế độ chiếu xa, được bảo vệ qua các cầu chì độc lập 15A cho mỗi bên trái, phải và rơ-le điều khiển chuyên dụng. Khi kích hoạt chế độ nháy pha, dòng điện cung cấp tức thời giúp tim đèn đạt nhiệt độ làm việc 2300 độ C mà không gây sụt áp trên các mạch tín hiệu khác.

Cơ chế ổn định điện áp của bộ điều chỉnh IC: Bộ điều áp bán dẫn kiểm soát dòng kích từ rotor thông qua các transistor đóng ngắt liên tục, duy trì điện áp ra của máy phát trong dải chuẩn 13.8V đến 14.4V khi tốc độ vòng tua động cơ thay đổi linh hoạt từ 700 vòng/phút ở chế độ không tải đến 6000 vòng/phút ở dải tốc độ cao.

Thiết kế chế tạo thành công sa bàn học cụ: Sa bàn hệ thống điện thân xe được hoàn thiện trên khung kim loại sơn tĩnh điện, tích hợp nguồn xung chuyển đổi 220VAC sang 12VDC dòng tải 30A. Mô hình vận hành chính xác 100% các chức năng chiếu sáng pha/cos, đèn hậu, đèn xi-nhan tích hợp chế độ hazard, hệ thống gạt nước rửa kính 3 tốc độ và cụm nâng hạ kính an toàn.

Thảo luận kết quả

Các dữ liệu đo đạc thực nghiệm trên mô hình sa bàn có thể được trình bày và đối chiếu hiệu quả thông qua biểu đồ cột so sánh tốc độ bit rate giữa các mạng giao tiếp, kết hợp cùng bảng thông số điện áp sụt trên từng tiếp điểm rơ-le. Thực nghiệm cho thấy mức sụt áp trung bình qua các rơ-le TNS và rơ-le đèn pha luôn duy trì dưới ngưỡng 0.15V, đảm bảo hiệu suất phát quang của bóng đèn đạt trên 98% công suất định mức.

Nguyên nhân chính giúp hệ thống điện Ford Ranger đạt độ tin cậy cao là nhờ cơ chế khử nhiễu tự nhiên của cặp dây xoắn vi sai và sự phân bố hợp lý giữa hai hộp cầu chì khoang động cơ cùng hộp cầu chì thân xe dưới táp-lô. Khi so sánh với các nghiên cứu sa bàn phẳng truyền thống, việc bố trí các cụm thiết bị thật theo đúng vị trí không gian hình học của xe giúp người học tiếp cận trực quan, nâng cao khả năng phân tích lỗi hở mạch và ngắn mạch lên hơn 50% trong môi trường thực hành.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu và chế tạo sa bàn, 4 khuyến nghị kỹ thuật và ứng dụng được đề xuất như sau:

Tích hợp cổng chẩn đoán OBD-II và bộ tạo lỗi nhân tạo: Khuyến nghị nhóm nghiên cứu tiếp tục phát triển hộp tạo pan sự cố ngắt mạch và chập mass trên sa bàn trong vòng 3 tháng tới. Mục tiêu nhằm nâng cao năng lực đọc và xóa mã lỗi DTC cho kỹ thuật viên với chỉ tiêu rèn luyện thành thạo trên 20 kịch bản sự cố thường gặp.

Chuẩn hóa quy trình kiểm tra bảo dưỡng hệ thống nguồn: Đề xuất các trạm dịch vụ kỹ thuật áp dụng quy trình kiểm tra định kỳ ắc quy và đầu cọc bình mỗi 6 tháng hoặc sau 10.000 km vận hành. Kỹ thuật viên cần duy trì điện trở tiếp xúc cọc bình dưới mức 0.05 ohm và kiểm tra điện áp sạc máy phát ở dải 14.0V đến 14.2V nhằm tối ưu tuổi thọ ắc quy đạt ngưỡng 3 đến 4 năm.

Ứng dụng máy hiện sóng đo kiểm xung mạng CAN: Đề xuất các kỹ sư sửa chữa ô tô trang bị máy hiện sóng chuyên dụng có băng thông tối thiểu 20 MHz để kiểm tra dạng sóng xung CAN-H (2.5V - 3.5V) và CAN-L (1.5V - 2.5V) trong vòng 12 tháng tới, giúp phát hiện sai lệch tín hiệu truyền thông với độ chính xác trên 95%.

Chuyển đổi công nghệ chiếu sáng sang module LED ma trận: Đề xuất các đơn vị cải tiến phương tiện nghiên cứu thay thế cụm đèn halogen 55W/60W bằng công nghệ LED Projector tiết kiệm điện trong giai đoạn 2024-2025, giúp giảm 45% lượng điện năng tiêu thụ trên hệ thống chiếu sáng và tăng phạm vi quan sát ban đêm lên thêm 30%.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang giá trị học thuật và ứng dụng thực tiễn cao, đặc biệt hữu ích cho 4 nhóm đối tượng:

Giảng viên và cán bộ đào tạo kỹ thuật ô tô: Tài liệu cung cấp bản vẽ thiết kế, sơ đồ nguyên lý mạch điện và phương án bố trí sa bàn thực hành chuẩn mực, phục vụ trực tiếp công tác biên soạn bài giảng và xây dựng xưởng thực hành điện ô tô hiện đại.

Sinh viên chuyên ngành Cơ khí Ô tô và Kỹ thuật Giao thông: Nguồn tài liệu hỗ trợ đắc lực cho sinh viên làm đồ án tốt nghiệp, nghiên cứu chuyên sâu về kiến trúc mạng CAN Bus, cơ chế hoạt động của hộp điều khiển thân xe BCM và các hệ thống phụ tải an toàn.

Kỹ thuật viên, thợ điện ô tô tại các garage và xưởng dịch vụ: Tài liệu tra cứu thực tế về vị trí giắc cắm, bảng màu dây tiêu chuẩn, định mức cầu chì và các bước chẩn đoán hư hỏng hệ thống chiếu sáng, tín hiệu, còi xe trên dòng xe Ford.

Kỹ sư nghiên cứu và phát triển thiết bị giáo cụ kỹ thuật: Bản thiết kế cơ khí và mạch điện sa bàn đóng vai trò như tài liệu tham chiếu tin cậy để phát triển các mô hình giảng dạy thương mại đạt chuẩn an toàn điện 12V.

Câu hỏi thường gặp

Tốc độ truyền dữ liệu của mạng HS-CAN và MS-CAN trên xe Ford Ranger khác nhau như thế nào? Mạng HS-CAN vận hành ở tốc độ cao 500 kbps, dành riêng cho các hệ thống đòi hỏi phản hồi thời gian thực như ABS, điều khiển động cơ PCM. Mạng MS-CAN chạy ở tốc độ 125 kbps, phụ trách các thiết bị tiện nghi thân xe và bảng đồng hồ hiển thị.

Tại sao bóng đèn Halogen trên ô tô lại có tuổi thọ cao hơn bóng đèn dây tóc thông thường? Bóng đèn Halogen chứa khí trơ cùng một lượng nhỏ iod hoặc brom. Khi dây tóc vonfram hoạt động ở nhiệt độ trên 250 độ C, chu trình hóa học halogen giúp hoàn nguyên các phân tử vonfram bay hơi bám ngược trở lại dây tóc, hạn chế đen vỏ thủy tinh và tăng tuổi thọ bóng đèn.

Sa bàn hệ thống điện thân xe sử dụng nguồn cấp điện như thế nào để đảm bảo an toàn kỹ thuật? Mô hình sử dụng bộ nguồn tổ ong chuyển đổi điện áp xoay chiều dân dụng 220VAC thành điện áp một chiều 12VDC với cường độ dòng tải tối đa 30A. Mạch điện được trang bị các cầu chì tổng 80A, 60A và cầu chì nhánh từ 10A đến 15A để bảo vệ chống quá tải tuyệt đối.

Bộ điều chỉnh điện áp bán dẫn IC có ưu điểm gì vượt trội so với rơ-le điều chỉnh cơ khí? Bộ điều chỉnh bán dẫn IC không có các tiếp điểm cơ khí chuyển động, giúp triệt tiêu hoàn toàn hiện tượng sụt áp do tia lửa điện và rung động cơ học. IC duy trì điện áp ra của máy phát ổn định trong dải 13.8V đến 14.4V với biên độ dao động cực nhỏ.

Hệ thống đèn xi-nhan thông báo cho người lái như thế nào khi có một bóng đèn bị cháy? Khi một bóng đèn xi-nhan công suất 21W bị cháy hoặc đứt mạch, tổng trở kháng của nhánh mạch tăng lên làm dòng tải giảm. Cục chớp hoặc IC điều khiển nhận biết sự thay đổi này và tự động tăng tần số nhấp nháy của bóng đèn còn lại lên gấp khoảng 2 lần để cảnh báo.

Kết luận

Luận văn đã hoàn thành xuất sắc các mục tiêu nghiên cứu thông qua 5 kết quả then chốt:

  • Hệ thống hóa toàn diện cơ sở lý thuyết và sơ đồ nguyên lý các mạch điện thân xe trên dòng bán tải Ford Ranger 2016.
  • Phân tích sâu sắc kiến trúc mạng truyền thông đa hợp CAN hai kênh với băng thông 500 kbps và 125 kbps.
  • Thiết kế, chế tạo thành công sa bàn hệ thống điện thân xe tích hợp đầy đủ 100% các cụm phụ tải chiếu sáng, tín hiệu, gạt nước và nâng hạ kính.
  • Xây dựng bộ quy trình chẩn đoán, đo kiểm và khắc phục sự cố điện thực tế đạt độ tin cậy và an toàn cao.
  • Cung cấp giải pháp giáo cụ trực quan ứng dụng hiệu quả trong công tác đào tạo kỹ thuật cơ khí ô tô.

Đóng góp quan trọng nhất của công trình là việc chuyển hóa thành công các sơ đồ mạch điện phức tạp của nhà sản xuất thành một mô hình vật lý trực quan, có tính tương tác cao. Trong giai đoạn 2024-2025, định hướng tiếp theo là nâng cấp sa bàn tích hợp vi điều khiển thông minh để mô phỏng sự cố từ xa. Đây chính là tài liệu tham khảo giá trị mà các nhà nghiên cứu, giảng viên và kỹ sư ô tô nên khai thác nhằm nâng cao hiệu quả đào tạo và làm chủ công nghệ điện xe hơi hiện đại.
