Tổng quan về giáo trình

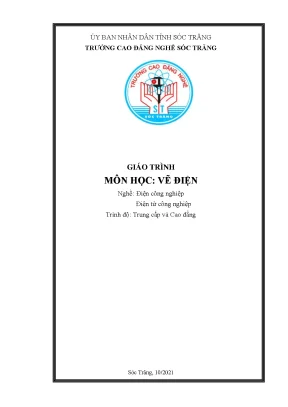

Giáo trình Vẽ điện (Mã môn học: DD451202) do tác giả Hồ Quốc Sử biên soạn vào tháng 10/2021, trực thuộc Khoa Điện - Điện tử, Trường Cao đẳng nghề Sóc Trăng. Tài liệu được xây dựng theo chương trình khung dạy nghề do Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề ban hành, phục vụ công tác đào tạo nội bộ trình độ Trung cấp và Cao đẳng cho hai nhóm ngành chính: Điện công nghiệp và Điện tử công nghiệp.

Về vị trí trong chương trình đào tạo, môn học thuộc khối kiến thức kỹ thuật cơ sở bắt buộc. Học phần được bố trí giảng dạy sau môn học Pháp luật về an toàn lao động, học song song với các môn học cơ sở như Vẽ kỹ thuật, Mạch điện, Vật liệu điện, Khí cụ điện, Thiết bị điện gia dụng, đồng thời đóng vai trò làm tiền đề trước khi người học tiếp cận các môn học chuyên môn chuyên sâu.

Mục tiêu học tập của giáo trình tập trung vào việc hình thành các chuẩn đầu ra cụ thể:

  • Kiến thức: Trình bày chính xác quy cách hình thức của bản vẽ điện (khung tên, lề bản vẽ, đường nét, quy chuẩn chữ viết, tỷ lệ, kích thước); phân biệt rõ ràng hệ thống tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn Quốc tế (IEC); nhận biết và phân loại các dạng ký hiệu quy ước trên sơ đồ nguyên lý, sơ đồ vị trí và sơ đồ đơn tuyến.
  • Kỹ năng: Sử dụng đúng chức năng các dụng cụ vẽ kỹ thuật; vẽ và phân tích được các bản vẽ mặt bằng, hệ thống chiếu sáng, mạch điều khiển công nghiệp, mạng lưới cung cấp điện và sơ đồ mạch điện tử; thực hiện việc chuyển đổi qua lại giữa các dạng sơ đồ; tính toán bóc tách dự trù khối lượng vật tư và đề ra phương án thi công kỹ thuật chính xác theo thiết kế.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện thái độ học tập nghiêm túc, tỉ mỉ, tuân thủ kỷ luật và hình thành tác phong công nghiệp.

Về cấu trúc, giáo trình gồm 3 chương được tổ chức logic: bắt đầu từ các khái niệm, quy ước và tiêu chuẩn cơ bản; tiếp nối bằng hệ thống ký hiệu quy ước chuyên ngành toàn diện; và kết thúc bằng việc thiết lập, phân tích các sơ đồ điện thực tế kết hợp bài tập dự trù vật tư thi công.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai qua 3 chương chuyên đề:

  • Chương 1: Khái niệm chung về bản vẽ điện (Mã: DD451202-01): Cung cấp các quy ước nền tảng về trình bày bản vẽ. Nội dung bao gồm việc lựa chọn vật liệu và dụng cụ vẽ (giấy vẽ tinh, giấy bóng mờ, giấy kẻ ô li; bút chì các độ cứng H, HB, B; các loại thước dẹp, thước chữ T, êke, thước rập tròn, compa). Chương này quy định chi tiết về 5 khổ giấy tiêu chuẩn từ A0 đến A4 theo TCVN (ký hiệu số tương ứng: 44, 24, 22, 12, 11); quy cách và kích thước khung tên theo hai nhóm khổ giấy (A2-A3-A4 và A0-A1); tiêu chuẩn chữ viết (kiểu A đứng/nghiêng với nét $b = 1/14h$, kiểu B đứng/nghiêng với nét $b = 1/10h$); phân loại 6 dạng đường nét (nét liền đậm $b = 0,2 - 0,5\text{ mm}$, nét liền mảnh, nét đứt, nét chấm gạch mảnh, nét chấm gạch đậm, nét lượn sóng) và thứ tự ưu tiên khi các nét trùng nhau; nguyên tắc ghi kích thước đoạn thẳng/góc/cung tròn; tỷ lệ bản vẽ; kỹ thuật gấp bản vẽ lưu trữ đưa khung tên ra ngoài. Đồng thời, chương 1 đối chiếu sự khác biệt giữa Tiêu chuẩn Việt Nam (áp dụng TCVN 1613-75 đến 1639-75, TCVN 185-74, ký hiệu viết tắt tiếng Việt như CD, CC, K, Đ, OC, sơ đồ dạng ngang) và Tiêu chuẩn Quốc tế IEC (ký hiệu viết tắt tiếng Anh như SW, F, S, L, sơ đồ dạng cột dọc).

  • Chương 2: Các ký hiệu qui ước dùng trong bản vẽ điện (Mã: DD451202-02): Chương này phân loại chi tiết 5 nhóm ký hiệu kỹ thuật:

    1. Ký hiệu phòng ốc và mặt bằng xây dựng: Cửa gấp, cửa lùa, cửa sổ bản lề trái/phải, cầu thang 1–3 cánh, thiết bị vệ sinh, bếp đun.
    2. Ký hiệu sơ đồ điện chiếu sáng: Nguồn DC, AC sine, mạng 3 pha 4 dây, các dây pha A/B/C (tương ứng màu vàng/xanh/đỏ), các kiểu đấu dây quấn (sao, sao kép, tam giác, tam giác hở); các loại đèn điện (đèn huỳnh quang, đèn nung sáng, đèn thủy ngân, đèn chống nổ, đèn chùm); thiết bị đóng cắt, bảo vệ (cầu dao 1-3 pha, công tắc xoay, ổ cắm, hộp số quạt, nút bấm, tủ bảng phân phối); thiết bị đo lường; các mạch chiếu sáng cơ bản (mạch 1 đèn 1 công tắc, mạch 1 đèn 1 công tắc 1 ổ cắm, mạch đèn cầu thang 2 nơi, mạch đèn hành lang điều khiển 3 nơi, mạch đèn sáng tắt luân phiên).
    3. Ký hiệu sơ đồ điện công nghiệp: Quy tắc biểu diễn thiết bị ở trạng thái cắt mạch; ký hiệu máy biến áp (cách ly, tự ngẫu, tổ hợp Y/Y, $\Delta$/Y), cuộn cảm/cuộn kháng, động cơ không đồng bộ 3 pha rôto lồng sóc và rôto dây quấn, máy điện một chiều các kiểu kích từ; khí cụ điều khiển (cuộn dây rơ le dòng, rơ le áp, contactor, rơ le thời gian on/off delay, nút bấm tự giữ/liên động, công tắc hành trình, bộ khống chế tay gạt, điện trở khởi động); các mạch công nghiệp tiêu biểu (khởi động sao - tam giác, mạch đảo chiều quay động cơ, mạch hãm động năng).
    4. Ký hiệu sơ đồ cung cấp điện: Dao cách ly, dao ngắn mạch, dao cắt phụ tải, máy cắt cao áp/hạ áp, cầu chì tự rơi (FCO), chống sét van, tụ bù, trạm biến áp, thanh cái, đường dây trên không, cáp bọc, phụ kiện đường dây (trụ bê tông ly tâm, trụ vuông, xà crắc sứ, sứ đứng U, hộp nối cáp, cọc nối đất).
    5. Ký hiệu sơ đồ điện tử: Linh kiện thụ động (điện trở công suất, biến trở, chiết áp, tụ điện phân cực/tinh chỉnh, cuộn cảm lõi ferit); linh kiện tích cực (diode bán dẫn, diode zener, varicap, SCR, transistor UJT, BJT loại NPN/PNP, JFET, MOSFET, quang trở, quang transistor, Op-Amp); các cổng logic cơ bản; sơ đồ ứng dụng (mạch transistor điều khiển rơ le, mạch chỉnh lưu 1 pha có tụ lọc, mạch chỉnh lưu 3 pha hình sao, mạch SCR điều khiển tải AC/DC).

  • Chương 3: Vẽ sơ đồ điện: Hướng dẫn phương pháp lập và phân tích sơ đồ mặt bằng, sơ đồ vị trí, sơ đồ nối dây, sơ đồ điều khiển công nghiệp và mạch điện tử. Thiết lập nguyên tắc chuyển đổi tương hỗ giữa các dạng sơ đồ, phương pháp bóc tách dự trù khối lượng vật tư và lập phương án thi công kỹ thuật qua các bài tập ứng dụng cụ thể (căn hộ, phòng học, nhà xưởng).

Kiến thức nền tảng được xây dựng

  • Quy chuẩn kỹ thuật đồ họa công nghiệp: Hệ thống hóa các quy định nghiêm ngặt về khổ giấy, tỷ lệ, kiểu chữ kỹ thuật và phân cấp đường nét theo hệ thống TCVN và IEC.
  • Nguyên lý biểu diễn trạng thái khí cụ điện: Thiết lập quy tắc vẽ khí cụ ở trạng thái nghỉ/hở mạch (không có điện áp và ngoại lực tác động); quy chuẩn thứ tự biểu diễn tiếp điểm (từ trên xuống dưới trên mạch ngang, từ trái sang phải trên mạch đứng).
  • Cấu trúc phân tầng hệ thống điện: Khái quát hóa mối liên hệ giữa các tầng điện áp từ nguồn truyền tải, trạm phân phối trung tâm, đường dây động lực đến mạng điều khiển và tải tiêu thụ.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo các dụng cụ vẽ kỹ thuật chuyên dụng; vẽ chính xác các dạng đường nét, khung tên, ký hiệu thiết bị điện - điện tử theo đúng tỷ lệ và kích thước tiêu chuẩn.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu, phân tích cấu trúc mạch động lực và mạch điều khiển; phân biệt chức năng bảo vệ, đóng cắt và đo lường của các thiết bị trên sơ đồ đơn tuyến và sơ đồ nguyên lý.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Chuyển đổi linh hoạt giữa sơ đồ nguyên lý và sơ đồ lắp đặt thực tế; bóc tách danh mục khối lượng vật tư, thiết bị; đề xuất quy trình và phương án thi công mạng điện công trình.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích hợp lý thuyết gắn liền với trực quan hóa kỹ thuật. Nội dung được cấu trúc tuần tiến theo quy luật nhận thức: Nhận biết quy chuẩn $\rightarrow$ Phân tích ký hiệu đơn lẻ $\rightarrow$ Ghép nối mạch chức năng $\rightarrow$ Thiết kế, chuyển đổi sơ đồ và dự trù thi công.

Mỗi bài học đều được thiết kế kèm theo các bảng tra cứu ký hiệu chuẩn hóa đối chiếu giữa sơ đồ nguyên lý và sơ đồ vị trí, đi kèm hình ảnh sơ đồ minh họa cụ thể để làm rõ các khái niệm trừu tượng.

Bài tập và thực hành (Practical exercises)

Hệ thống bài tập trong giáo trình được xây dựng đa dạng:

  • Bài tập quy chuẩn hình họa: Yêu cầu chia khổ giấy từ A0 sang các khổ A1–A4; kẻ khung tên kỹ thuật cho khổ A3, A4 và A0, A1; tập viết chữ kỹ thuật kiểu A và kiểu B.
  • Bài tập vẽ mạch ứng dụng: Thực hành vẽ sơ đồ nguyên lý và sơ đồ nối dây cho mạch đèn nung sáng, mạch đèn cầu thang, mạch đèn nhà kho, mạch đèn huỳnh quang kết hợp quạt trần, mạch khởi động sao - tam giác, mạch hãm động năng, mạch chỉnh lưu nguồn.
  • Bài tập ứng dụng thực tế: Phân tích sơ đồ vị trí căn hộ, phòng học và lập bảng thống kê vật tư phục vụ lắp đặt.

Phương pháp đánh giá (Assessment methods)

Người học được đánh giá thông qua:

  1. Độ chuẩn xác về kỹ thuật đồ họa: Kiểm tra tỷ lệ kích thước, độ sắc nét của đường nét, tính đúng đắn của khung tên và chữ viết.
  2. Khả năng đọc và vẽ ký hiệu: Đánh giá qua việc nhận dạng chính xác các ký hiệu quy ước TCVN và IEC trên sơ đồ.
  3. Năng lực giải quyết bài toán kỹ thuật: Đánh giá khả năng chuyển đổi đúng giữa các dạng sơ đồ mạch và tính chính xác trong việc tính toán bảng dự trù vật tư thi công.

Hướng dẫn tự học (Self-study guidelines)

  • Chuẩn bị đầy đủ trang thiết bị vẽ kỹ thuật (bút chì 2H, HB, 2B, thước rập tròn, thước chữ T, giấy vẽ tinh).
  • Tự rèn luyện kỹ năng vẽ tay định kỳ bằng cách vẽ lại các bảng ký hiệu quy ước trong Chương 2.
  • Nghiên cứu phần câu hỏi ôn tập cuối mỗi chương, đối chiếu lại phần lý thuyết tương ứng được chỉ dẫn trong giáo trình.

Điểm nổi bật và cập nhật

  • Tích hợp song song hai hệ thống tiêu chuẩn TCVN và IEC: Giáo trình phân tích cụ thể sự khác biệt giữa tiêu chuẩn Việt Nam (TCVN 1613-75 đến 1639-75, TCVN 185-74) và tiêu chuẩn Quốc tế (IEC). Việc đối chiếu trực tiếp ký hiệu chữ viết tắt (tiếng Việt vs tiếng Anh) và cách bố trí mạch (hàng ngang vs cột dọc) giúp người học thích ứng với các dạng tài liệu kỹ thuật khác nhau.
  • Phạm vi bao phủ toàn diện các phân ngành kỹ thuật điện: Giáo trình không giới hạn trong một chuyên ngành hẹp mà bao quát từ ký hiệu kiến trúc xây dựng, hệ thống chiếu sáng dân dụng, mạch động lực - điều khiển công nghiệp, hệ thống truyền tải - cung cấp điện cao hạ áp, đến các mạch điện tử ứng dụng và mạch logic số.
  • Tính thực tiễn và liên kết thi công: Nội dung giáo trình gắn liền với công tác hiện trường thông qua việc hướng dẫn phương pháp chuyển đổi sơ đồ nguyên lý sang sơ đồ nối dây lắp đặt, kỹ năng tính toán dự trù khối lượng vật tư và xây dựng phương án thi công kỹ thuật cho các công trình thực tế như căn hộ, lớp học, nhà xưởng.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng thuộc các ngành: Điện công nghiệp, Điện tử công nghiệp, Điện dân dụng, Cơ điện tử, Cơ khí.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành môn học Pháp luật về an toàn lao động, đồng thời học song song hoặc đã nắm vững kiến thức các môn cơ sở: Vẽ kỹ thuật, Mạch điện, Vật liệu điện, Khí cụ điện, Thiết bị điện gia dụng.
  • Giảng viên: Sử dụng giáo trình làm tài liệu giảng dạy chính quy, chuẩn bị giáo án lý thuyết, bài giảng thực hành và xây dựng ngân hàng đề kiểm tra, bài tập ứng dụng môn Vẽ điện.
  • Cán bộ kỹ thuật và tự học: Dành cho thợ điện, kỹ thuật viên công nghiệp tra cứu các ký hiệu quy ước chuẩn, nâng cao kỹ năng đọc bản vẽ thiết kế điện và bóc tách khối lượng vật tư phục vụ thi công.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp và Điện tử công nghiệp, đồng thời là tài liệu tham khảo cho các ngành kỹ thuật liên quan như Điện dân dụng, Cơ điện tử, Cơ khí.

2. Cần kiến thức nền nào để học giáo trình này?
Người học cần học xong môn Pháp luật về an toàn lao động và học song song hoặc có kiến thức nền tảng về Vẽ kỹ thuật, Mạch điện, Vật liệu điện, Khí cụ điện và Thiết bị điện gia dụng.

3. Điểm khác biệt của giáo trình so với các tài liệu vẽ kỹ thuật thông thường là gì?
Giáo trình phân tích chi tiết quy ước bản vẽ chuyên ngành điện, đối sánh song song hai hệ thống chuẩn TCVN và IEC, đồng thời mở rộng đầy đủ các mảng từ xây dựng mặt bằng, chiếu sáng, công nghiệp, trạm cung cấp điện đến mạch điện tử và quy trình dự trù vật tư thi công.

4. Làm sao để tự học giáo trình hiệu quả?
Người học cần trang bị đầy đủ dụng cụ vẽ kỹ thuật tiêu chuẩn (bút chì các cấp độ cứng, thước chữ T, êke, thước rập), thực hành tuần tự vẽ các ký hiệu đơn lẻ trước khi ghép nối vào các mạch nguyên lý phức tạp, và trả lời đầy đủ hệ thống câu hỏi ôn tập ở cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo trong giáo trình?
Giáo trình tích hợp hệ thống bảng tra cứu ký hiệu quy ước chi tiết, mục lục hình ảnh minh họa cho từng dạng sơ đồ mạch thực tế, cùng hệ thống câu hỏi ôn tập và bài tập ứng dụng bóc tách vật tư ở cuối mỗi chương.

Kết luận

Giáo trình Vẽ điện (Mã môn học: DD451202) của Trường Cao đẳng nghề Sóc Trăng là tài liệu học thuật cơ sở chuẩn hóa, cung cấp hệ thống kiến thức từ quy chuẩn hình họa, ký hiệu quy ước TCVN/IEC đến phương pháp thiết lập và phân tích bản vẽ điện chuyên ngành.

Lộ trình học tập khuyến nghị cho người học là nắm vững quy tắc trình bày bản vẽ ở Chương 1, thực hành chuẩn xác hệ thống ký hiệu quy ước ở Chương 2, trước khi hoàn thiện kỹ năng vẽ, chuyển đổi sơ đồ và dự trù vật tư thi công ở Chương 3.

Để củng cố kiến thức, người học nên kết hợp tra cứu các bộ tiêu chuẩn quốc gia (TCVN 1613–75 đến 1639–75, TCVN 185–74), tiêu chuẩn IEC và các giáo trình chuyên ngành Điện công nghiệp liên quan.
