Tổng quan về giáo trình

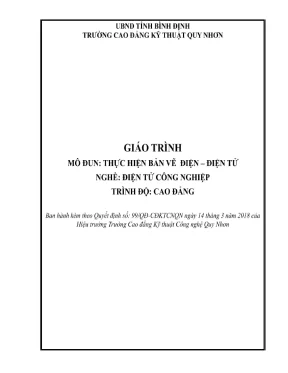

Giáo trình Thực hiện bản vẽ điện – điện tử (Mã mô đun: MĐ 12) là tài liệu học tập và giảng dạy chuyên ngành thuộc chương trình đào tạo nghề Điện tử công nghiệp ở trình độ Cao đẳng. Giáo trình do tác giả Trần Hiếu Nghĩa thuộc Bộ môn Điện tử tự động, Khoa Điện tử - Tin học, Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (địa chỉ: 172 An Dương Vương, TP. Quy Nhơn) biên soạn dựa trên nội dung chương trình khung do Bộ Lao động – Thương binh và Xã hội và Tổng cục Dạy nghề phê duyệt.

Trong tiến trình đào tạo, mô đun MĐ 12 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun cơ sở nền tảng gồm Linh kiện điện tử và Kỹ thuật điện, đồng thời đóng vai trò tiên quyết trước khi bước vào các mô đun chuyên môn hóa sâu hơn. Tổng thời lượng thực hiện mô đun là 90 giờ, bao gồm 30 giờ lý thuyết, 58 giờ thực hành và 2 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình được xác định cụ thể qua ba khía cạnh:

  • Kiến thức: Trình bày chính xác các tiêu chuẩn kỹ thuật của bản vẽ; nhận biết, giải thích hệ thống ký hiệu quy ước; tra cứu thông số thiết bị thông qua các ký tự và ký số kỹ thuật; phân tích nguyên lý hoạt động của các bản vẽ điện – điện tử.
  • Kỹ năng: Rèn luyện phương pháp đọc bản vẽ; thực hiện vẽ và bóc tách các dạng sơ đồ kỹ thuật như sơ đồ nguyên lý, sơ đồ bố trí mặt bằng, sơ đồ vị trí và sơ đồ nối dây theo quy phạm kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Hình thành phương pháp tư duy kỹ thuật, ý thức chủ động tự học và tác phong kỷ luật công nghiệp trong quá trình thực hành.

Giáo trình được cấu trúc gồm 4 bài học chính, thiết kế theo hướng tích hợp giữa lý thuyết và bài tập ứng dụng thực hành. Cách tiếp cận của tài liệu đi từ các quy chuẩn cơ bản về dụng cụ, đường nét, khổ giấy đến hệ thống ký hiệu quy ước, kỹ thuật vẽ sơ đồ phức hợp và phương pháp đọc, bóc tách bản vẽ thiết kế thực tế.

Nội dung kiến thức cốt lõi

[MĐ 12: Thực hiện bản vẽ điện – điện tử (90 giờ)]

Các chương/chủ đề chính

Nội dung giáo trình phân bổ qua 4 bài học với cấu trúc logic từ tổng quan đến chi tiết:

  • Bài 1: Khái niệm chung về bản vẽ điện (3 giờ: 1 giờ lý thuyết, 2 giờ tự học)
    Trang bị các quy ước trình bày bản vẽ kỹ thuật: dụng cụ vẽ (giấy vẽ tinh, giấy bóng mờ, giấy kẻ ô li; bút chì H, HB, B; thước dẹt, thước T, rập tròn, eke, compa); quy cách khổ giấy theo tiêu chuẩn Việt Nam (A0: 1189×841 mm, A1: 594×841 mm, A2: 594×420 mm, A3: 297×420 mm, A4: 297×210 mm tương ứng với ký hiệu khổ 44, 24, 22, 12, 11); tiêu chuẩn khung tên đặt tại góc phải phía dưới bản vẽ (chia thành 2 nhóm kích thước cho khổ A2–A4 và khổ A0–A1); quy định chữ viết (kiểu chữ A, kiểu chữ B dạng đứng và nghiêng; chiều cao chữ tiêu chuẩn từ h = 2,5 mm đến h = 10 mm tùy hạng mục); quy tắc phân loại đường nét (nét liền đậm bề rộng $s$, nét liền mảnh $s/3$, nét đứt $s/2$, nét gạch chấm mảnh, nét lượn sóng) và thứ tự ưu tiên nét; quy tắc ghi kích thước bằng đơn vị milimét (mm); tỷ lệ thu nhỏ, nguyên hình, phóng to; kỹ thuật gấp bản vẽ lưu trữ đưa khung tên ra ngoài. Bài 1 đồng thời phân tích, so sánh giữa Tiêu chuẩn Việt Nam (TCVN 1613-75 đến 1639-75, ký hiệu viết tắt tiếng Việt như CD, CC, K, Đ, OC, thể hiện theo hàng ngang) và Tiêu chuẩn Quốc tế (IEC, ký hiệu viết tắt tiếng Anh như SW, F, S, L, thể hiện theo cột dọc).

  • Bài 2: Vẽ các ký hiệu qui ước dùng trong bản vẽ điện (27 giờ: 9 giờ lý thuyết, 18 giờ thực hành)
    Tập trung hướng dẫn nhận diện và vẽ hệ thống ký hiệu quy ước theo các phân nhóm kỹ thuật:

    • Ký hiệu mặt bằng xây dựng và phòng ốc (theo TCVN 185-74): Cửa đi 1 cánh, 2 cánh, cửa gấp, cửa kéo, cửa sổ, thang máy, cầu thang bộ, chậu rửa, bồn tắm, van nước, bếp đun.
    • Ký hiệu điện chiếu sáng và dân dụng: Nguồn điện (DC, AC hình sin, dây trung tính N, điểm trung tính O, các pha A, B, C, mạng 3 pha 4 dây 3+N 50Hz 380V); các loại đèn (đèn nung sáng, huỳnh quang, đèn đường, đèn ốp trần, đèn pha sodium 35W, 70W, 150W, đèn thoát hiểm, đèn chùm); thiết bị đóng cắt và bảo vệ (cầu chì, MCB, MCCB, tủ phân phối, cầu dao 1 pha/3 pha, cầu dao đảo, công tắc đơn đến 4 cực, nút nhấn thường mở/thường đóng/nút kép); thiết bị đo lường (Ampemet, Vônmet, đồng hồ kilowatt).
    • Ký hiệu điện trong mạng công nghiệp: Quy tắc biểu diễn thiết bị ở trạng thái cắt (hở mạch, không có dòng điện và không có ngoại lực tác động); ký hiệu cuộn cảm, cuộn kháng không lõi/có lõi điện môi dẫn từ; máy biến áp 1 pha, biến áp 3 pha nối sao – sao, sao – tam giác, biến áp tự ngẫu, máy biến dòng (CT); stator, rotor, động cơ và máy phát điện một chiều (kích từ độc lập, nối tiếp, song song, hỗn hợp); hệ thống tiếp điểm đóng/cắt, tiếp xúc trượt, tiếp điểm công tắc tơ, khởi động từ, rơle thời gian có độ trễ đóng chậm/mở chậm/đóng mở chậm.
    • Ký hiệu trong sơ đồ cung cấp điện: Dao cách ly 1 cực/3 cực, dao ngắn mạch, dao đứt mạch, máy cắt hạ áp (Aptomat) đi kèm các đại lượng chỉ thị bảo vệ ($I>$, $I<$, $U>$, $U<$).
    • Ký hiệu linh kiện mạch điện tử và ký hiệu quy ước bằng chữ.

  • Bài 3: Vẽ sơ đồ điện (47 giờ: 15 giờ lý thuyết, 31 giờ thực hành, 1 giờ kiểm tra)
    Rèn luyện kỹ năng vẽ và triển khai bản vẽ chuyên sâu: vẽ sơ đồ mặt bằng kiến trúc, sơ đồ vị trí lắp đặt thiết bị, sơ đồ nối dây; vẽ các sơ đồ điều khiển mạng điện công nghiệp đặc thù (mạch khởi động sao – tam giác, mạch đảo chiều quay động cơ, mạch hãm động năng động cơ ba pha, mạch điều khiển động cơ rôto lồng sóc hai cấp tốc độ kiểu $\Delta/\text{YY}$); vẽ sơ đồ nguyên lý và sơ đồ lắp ráp mạch điện tử; phương pháp chuyển đổi tương đương giữa sơ đồ nguyên lý, sơ đồ nối dây và sơ đồ đơn tuyến.

  • Bài 4: Đọc bản vẽ điện (13 giờ: 3 giờ lý thuyết, 9 giờ thực hành, 1 giờ kiểm tra)
    Cung cấp hệ thống quy định thiết kế bản vẽ kỹ thuật điện; hướng dẫn quy trình phân tích, đọc hiểu và bóc tách các thông số từ bản vẽ đấu nối điện và sơ đồ thi công thực tế.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng kiến thức kỹ thuật dựa trên các nguyên lý cốt lõi:

  • Hệ thống tiêu chuẩn hóa bản vẽ kỹ thuật: Nắm vững hệ thống tiêu chuẩn quốc gia TCVN (TCVN 1613-75 đến 1639-75 cho ký hiệu điện, TCVN 185-74 cho ký hiệu mặt bằng) và tiêu chuẩn quốc tế IEC về quy cách trình bày, khung tên, khổ giấy và tỷ lệ.
  • Nguyên lý biểu diễn trạng thái khí cụ điện: Nắm vững quy tắc hiển thị các tiếp điểm, thiết bị đóng cắt ở trạng thái nghỉ/trạng thái cắt (hở mạch hoàn toàn, không có dòng điện và không chịu lực cơ học tác động).
  • Nguyên tắc phân chia cấu trúc sơ đồ: Phân biệt rõ ràng giữa mạch động lực (cung cấp nguồn cho tải công suất) và mạch điều khiển (điều khiển logic đóng cắt khí cụ, liên động rơle, công tắc tơ).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng chuẩn xác các dụng cụ vẽ kỹ thuật (bút chì kỹ thuật, thước T, rập tròn, compa); vẽ đúng quy cách đường nét, ghi kích thước milimét và kẻ khung tên, bảng kê thiết bị theo đúng tỷ lệ.
  • Kỹ năng phân tích (Analytical skills): Khả năng phân tích logic đường đi của dòng điện trong các sơ đồ mạch phức tạp như mạch đảo chiều quay, mạch sao – tam giác, mạch hãm động cơ ba pha và mạch chiếu sáng nhiều nơi.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Bóc tách danh mục vật tư thiết bị từ bản vẽ thiết kế; chuyển đổi chính xác từ sơ đồ nguyên lý sang sơ đồ nối dây thực tế phục vụ trực tiếp cho công tác thi công và lắp đặt tại hiện trường.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp mô đun nghề nghiệp (Modular Vocational Training), kết nối chặt chẽ giữa lý thuyết quy chuẩn và kỹ năng thực hành thao tác. Với tổng số 90 giờ, thời lượng thực hành chiếm ưu thế (58 giờ thực hành so với 30 giờ lý thuyết), bảo đảm sinh viên có đủ thời lượng rèn luyện tay nghề trên giấy vẽ và hồ sơ kỹ thuật.

Phương pháp thực hành trong toàn bộ giáo trình được chuẩn hóa theo quy trình 3 bước nhất quán:

  1. Bước 1: Xác định chính xác tên gọi thiết bị và ký hiệu quy ước kỹ thuật cần thể hiện.
  2. Bước 2: Thực hiện vẽ ký hiệu hoặc sơ đồ vào đúng vị trí tọa độ kỹ thuật trên bản vẽ.
  3. Bước 3: Kiểm tra, đối soát tính tương thích của đường nét, kích thước và tiến hành hiệu chỉnh.

Hệ thống bài tập và tình huống kỹ thuật được xây dựng bám sát thực tế sản xuất và dân dụng:

  • Mạch điện chiếu sáng: Mạch 1 đèn điều khiển bởi 1 công tắc; mạch 1 đèn kèm 1 công tắc và 1 ổ cắm; mạch 1 đèn điều khiển từ 2 nơi (mạch cầu thang); mạch 1 đèn điều khiển từ 3 nơi (mạch hành lang); mạch đèn điều khiển sáng/tắt luân phiên.
  • Mạch điều khiển điện công nghiệp: Mạch khởi động động cơ không đồng bộ ba pha kiểu sao – tam giác; mạch đảo chiều quay động cơ ba pha sử dụng công tắc tơ; mạch hãm động năng động cơ ba pha; mạch điều khiển động cơ rôto lồng sóc 2 cấp tốc độ kiểu đấu nối $\Delta/\text{YY}$ (vẽ trên khổ giấy A4 đứng, bao gồm việc lập bảng kê thiết bị, bố trí mạch động lực và mạch điều khiển riêng biệt).

Phương pháp đánh giá kết quả học tập bao gồm đánh giá quá trình thông qua các bài tập vẽ kỹ thuật tại lớp (tiêu chí: độ chính xác của đường nét, tính đúng đắn của ký hiệu, cách trình bày khung tên, bảng kê) và 2 giờ kiểm tra định kỳ kết thúc mô đun. Giáo trình cũng đưa ra các hướng dẫn tự học (chiếm 12 giờ trong cấu trúc phân bổ) nhằm định hướng sinh viên tự tra cứu hệ thống tiêu chuẩn TCVN về xây dựng và điện khí hóa.

Điểm nổi bật và cập nhật

  • Tính chuẩn hóa theo chương trình khung quốc gia: Nội dung giáo trình bám sát khung chương trình đào tạo nghề Điện tử công nghiệp trình độ Cao đẳng đã được phê duyệt bởi Bộ Lao động – Thương binh và Xã hội và Tổng cục Dạy nghề.
  • Tiếp cận và đối chiếu song song hai hệ thống tiêu chuẩn: Giáo trình cung cấp bảng đối chiếu trực quan giữa Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (IEC):
Đặc điểm so sánh Tiêu chuẩn Việt Nam (TCVN) Tiêu chuẩn Quốc tế (IEC)
Căn cứ tiêu chuẩn TCVN 1613-75 đến 1639-75; TCVN 185-74 Hệ tiêu chuẩn IEC
Chiều thể hiện sơ đồ Thể hiện theo hàng ngang Thể hiện theo cột dọc
Ký tự chữ đi kèm Viết tắt thuật ngữ tiếng Việt (CD, CC, K, Đ, OC) Viết tắt thuật ngữ tiếng Anh (SW, F, S, L)
Quy cách tiếp điểm Biểu diễn tại trạng thái hở mạch Biểu diễn tại trạng thái hở mạch
  • Gắn kết trực tiếp với ứng dụng công nghiệp thực tế: Các sơ đồ mạch trong giáo trình đều là các mạch điện điển hình đang vận hành trong thực tế nhà xưởng và mạng lưới phân phối điện (mạng 3 pha 4 dây 380V/50Hz, các cơ cấu bảo vệ Aptomat quá dòng $I>$ hoặc điện áp $U>$, các dạng tiếp điểm trễ của rơle thời gian).
  • Tính mở trong quá trình đào tạo: Nhóm biên soạn xác định rõ cấu trúc giáo trình cho phép giảng viên linh hoạt điều chỉnh thời lượng và cập nhật thêm các kiến thức công nghệ mới tùy thuộc vào điều kiện trang thiết bị và cơ sở vật chất của từng cơ sở đào tạo.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên theo học hệ Cao đẳng nghề Điện tử công nghiệp tại Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn và các cơ sở giáo dục nghề nghiệp có mã ngành tương đương.
  • Kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô đun cơ bản về Linh kiện điện tử và Kỹ thuật điện để có đủ khả năng nhận biết linh kiện và hiểu được các thông số dòng điện, điện áp, công suất trước khi tiếp cận kỹ thuật lập và đọc bản vẽ.
  • Giảng viên: Sử dụng làm tài liệu giảng dạy chuẩn mực cho mô đun MĐ 12, hỗ trợ thiết kế bài giảng lý thuyết, biên soạn bảng hướng dẫn thực hành và xây dựng ngân hàng đề thi kiểm tra kỹ năng nghề.
  • Kỹ thuật viên và người tự học: Tài liệu tra cứu tiêu chuẩn ký hiệu điện, quy cách trình bày bản vẽ cho thợ điện công nghiệp, kỹ sư bảo dưỡng và cán bộ kỹ thuật thi công lắp đặt mạng điện công nghiệp và dân dụng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chính thức cho sinh viên học nghề Điện tử công nghiệp ở trình độ Cao đẳng. Đồng thời, đây là tài liệu tham khảo chuyên môn cho giảng viên ngành Điện tử – Tự động hóa và kỹ thuật viên ngành điện.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành hai môn học cơ bản là Linh kiện điện tử và Kỹ thuật điện. Những kiến thức về cấu tạo khí cụ, định luật mạch điện và tham số điện là điều kiện bắt buộc để tiếp thu nội dung mô đun MĐ 12.

3. Điểm khác biệt trong việc tiếp cận tiêu chuẩn bản vẽ của giáo trình là gì?

Giáo trình không chỉ giảng dạy Tiêu chuẩn Việt Nam (TCVN) với quy cách vẽ sơ đồ hàng ngang và ký hiệu tiếng Việt mà còn phân tích song song Tiêu chuẩn Quốc tế (IEC) với sơ đồ cột dọc và ký hiệu tiếng Anh, giúp người học đọc hiểu được cả hồ sơ kỹ thuật trong nước lẫn quốc tế.

4. Làm sao để tự học và rèn luyện kỹ năng vẽ hiệu quả?

Người học cần tuân thủ quy trình 3 bước (Xác định tên gọi/ký hiệu -> Vẽ vào vị trí -> Kiểm tra hiệu chỉnh), đồng thời hoàn thành các bài thực hành vẽ trên khổ giấy tiêu chuẩn (A4, A3) có đầy đủ khung tên, phân định rõ mạch động lực và mạch điều khiển kèm bảng kê thiết bị.

5. Giáo trình có các dạng sơ đồ ứng dụng thực tế nào?

Giáo trình cung cấp các sơ đồ ứng dụng thực tế gồm: mạng điện chiếu sáng dân dụng nhiều vị trí; sơ đồ phân phối điện 3 pha 4 dây; sơ đồ mạch điều khiển công nghiệp (khởi động sao – tam giác, đảo chiều quay động cơ, hãm động năng, điều khiển động cơ 2 cấp tốc độ kiểu $\Delta/\text{YY}$).

Kết luận

Giáo trình Thực hiện bản vẽ điện – điện tử (MĐ 12) cung cấp hệ thống kiến thức quy chuẩn và kỹ năng thực hành về biểu diễn bản vẽ kỹ thuật theo tiêu chuẩn TCVN và IEC. Tài liệu định hình tiến trình học tập logic 4 giai đoạn: từ nắm bắt quy ước cơ bản (Bài 1), rèn luyện vẽ ký hiệu quy ước (Bài 2), thiết lập và chuyển đổi các dạng sơ đồ mạch điện – điện tử (Bài 3), đến hoàn thiện năng lực đọc và bóc tách bản vẽ kỹ thuật thực tế (Bài 4). Để củng cố kiến thức, người học cần kết hợp tra cứu các tiêu chuẩn liên quan gồm TCVN 1613-75 đến 1639-75, TCVN 185-74 và danh mục Tài liệu tham khảo kỹ thuật chuyên ngành.
