Giới thiệu dự án

Ngành công nghiệp ô tô toàn cầu đang chứng kiến sự chuyển dịch mạnh mẽ hướng tới tự động hóa, điện khí hóa và nâng cao hiệu suất năng lượng. Theo các báo cáo phân tích thị trường ô tô quốc tế, ngành sản xuất linh kiện và phụ tùng ô tô đạt quy mô hơn 380 tỷ USD và duy trì tốc độ tăng trưởng kép (CAGR) khoảng 3% - 9.7%. Tại Việt Nam, sự phát triển của các doanh nghiệp OEM hàng đầu như Toyota, Honda, Thaco, VinFast đặt ra yêu cầu cấp thiết về việc làm chủ công nghệ điều khiển điện tử trên ô tô hiện đại.

Trong cấu trúc tổng thể của phương tiện, hệ thống lái đóng vai trò sống còn trong việc điều khiển hướng di chuyển, đảm bảo quỹ đạo chuyển động ổn định và an toàn ở dải tốc độ cao. Các hệ thống lái trợ lực thủy lực truyền thống (Hydraulic Power Steering - HPS) bộc lộ nhiều hạn chế lớn: bơm dầu dẫn động liên tục từ trục khuỷu động cơ gây tiêu hao từ 3% đến 5% công suất động cơ ngay cả khi không đánh lái, hệ thống đường ống phức tạp dễ rò rỉ dầu thủy lực và không có khả năng tự động biến thiên lực trợ lực linh hoạt theo vận tốc xe và gia tốc đánh lái.

                  +-----------------------------+
                  |    Vành tay lái (Vô lăng)   |
                  +--------------+--------------+
                                 |
                                 v
+------------------+     +---------------+     +--------------------+
|  Cảm biến mô men | --> |    EPS-ECU    | <-- | Cảm biến tốc độ xe |
|   (Thanh xoắn)   |     | (16 Map Assist|     |     (ABS / CAN)    |
+------------------+     +-------+-------+     +--------------------+
                                 | PWM Assist Current
                                 v
                  +-----------------------------+
                  |  Mô tơ điện DC + Giảm tốc   |
                  |     (Trục vít - Bánh vít)   |
                  +--------------+--------------+
                                 |
                                 v
                  +-----------------------------+
                  | Cơ cấu Bánh răng-Thanh răng |
                  +--------------+--------------+
                                 |
                                 v
                  +-----------------------------+
                  |  Bánh xe dẫn hướng (Trái/Phải)|
                  +-----------------------------+

Vấn đề kỹ thuật đặt ra là cần nghiên cứu và làm chủ quy trình khai thác, chẩn đoán và sửa chữa hệ thống lái trợ lực điện (Electric Power Steering - EPS), cụ thể là kiểu trợ lực trên trục lái (Column Assist EPS - C-EPS) trang bị trên dòng sedan Toyota Corolla Altis 1.8AT sử dụng động cơ 3ZR-FE.

Mục tiêu cụ thể của đề tài bao gồm:

  1. Hệ thống hóa cơ sở lý thuyết, phân tích cấu tạo động học và nguyên lý điều khiển của hệ thống C-EPS.
  2. Giải mã thuật toán điều khiển dòng điện mô tơ của hộp EPS-ECU dựa trên 16 bản đồ đặc tính trợ lực, kết hợp xử lý tín hiệu từ cảm biến mô men thanh xoắn và mạng giao tiếp CAN bus.
  3. Khảo sát các dạng hư hỏng điển hình (nhao lái, nặng lái, không trả lái, rơ lỏng cơ cấu).
  4. Xây dựng quy trình công nghệ chuẩn về kiểm tra, chẩn đoán tham số điện/điện áp tại cổng DLC3, đo điện trở chân hộp EPS-ECU và quy trình đại tu cơ cấu lái bánh răng - thanh răng theo tiêu chuẩn kỹ thuật của Toyota.

Phạm vi nghiên cứu tập trung vào hệ thống lái trợ lực điện C-EPS trên dòng xe Toyota Corolla Altis 1.8AT thế hệ 10 và 11. Hạn chế của đề tài là không can thiệp tái lập trình mã nguồn firmware gốc của nhà sản xuất Denso/Toyota mà tập trung vào khai thác kỹ thuật, phân tích dữ liệu tham số và chẩn đoán hệ thống điều khiển thực tế.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Sự tiến hóa của hệ thống lái trên ô tô trải qua ba thế hệ công nghệ chính: lái cơ khí thuần túy, lái trợ lực thủy lực (HPS) và lái trợ lực điện (EPS).

Tiêu chí kỹ thuật Hệ thống lái thủy lực (HPS) Trợ lực điện - thủy lực (EHPS) Trợ lực điện C-EPS (Corolla Altis)
Nguồn năng lượng Dẫn động cơ khí từ động cơ Bơm dầu dẫn động bằng mô tơ điện Nguồn điện 12V/24V từ ắc quy/máy phát
Mức tiêu hao nhiên liệu Tổn hao liên tục ~0.3 - 0.5 L/100km Tổn hao trung bình ~0.1 - 0.2 L/100km Tiết kiệm 100% khi chạy thẳng (chỉ dùng khi đánh lái)
Độ phức tạp cơ cấu Cao (bơm, van chia, xilanh, ống dầu) Rất cao (kết hợp cả mạch dầu và mạch điện) Tối giản, gọn nhẹ, tích hợp trên trục lái
Khả năng tự bù sai lệch Không có Bù áp suất hạn chế Tự bù dòng điện, bù quán tính và ma sát
Giao tiếp liên mạng Độc lập, không kết nối Giới hạn qua tín hiệu vận tốc đơn Đồng bộ hoàn toàn qua mạng CAN Bus

Theo phương pháp phân loại yêu cầu MoSCoW:

  • Must have: Quy trình giải mã lỗi qua cổng kết nối dữ liệu chẩn đoán DLC3; bảng thông số điện áp/điện trở chuẩn của các chân giắc EPS-ECU; quy trình tháo lắp cụm thanh răng - bánh răng an toàn.
  • Should have: Phân tích logic chuyển đổi 16 bản đồ trợ lực trong vi xử lý ECU; đánh giá dạng sóng xung của cảm biến tốc độ Hall và cảm biến mô men loại biến tích phân.
  • Could have: Mô hình hóa toán học mối quan hệ giữa góc xoắn thanh xoắn (tối đa $\approx 7^\circ 58'$) và điện áp phản hồi.
  • Won't have: Thiết kế phần cứng mô tơ thay thế hoặc thay đổi kết cấu hình học của hình thang lái xe.

Thách thức kỹ thuật lớn nhất nằm ở tính an toàn tuyệt đối (Fail-safe): hệ thống phải đảm bảo khi mất điện hoặc ECU bị lỗi, ly hợp/khớp nối cơ khí vẫn duy trì liên kết cứng từ vành tay lái đến thanh răng, cho phép người lái điều khiển xe như một hệ thống lái cơ khí thông thường.

Thiết kế hệ thống

Hệ thống lái trợ lực điện C-EPS trên Toyota Corolla Altis 1.8AT gồm các phân hệ chính:

[Vành tay lái]
      │
      ▼
[Cảm biến mô men] ──(Điện áp kênh đôi: TRQ1, TRQ2)──┐
      │                                             │
      ▼                                             ▼
[Khớp nối mềm / Thanh xoắn]                  ┌──────────────┐
      │                                      │   EPS-ECU    │ ◄── [Mạng CAN Bus: Vận tốc xe, Vòng tua máy]
      ▼                                      └──────┬───────┘
[Hộp giảm tốc Trục vít - Bánh vít]                  │
      ▲                                             │ (Dòng điều khiển PWM đảo chiều)
      │                                             ▼
[Mô tơ điện DC 12V/24V] ◄───────────────────────────┘
      │
      ▼
[Trục các đăng lái gật gù]
      │
      ▼
[Cơ cấu Bánh răng - Thanh răng] ───► [Đòn kéo / Rô-tuyn] ───► [Bánh xe dẫn hướng]
  • EPS-ECU: Bộ vi điều khiển trung tâm tiếp nhận tín hiệu từ cảm biến mô men xoắn, tín hiệu tốc độ xe (từ ABS ECU qua CAN bus) và tốc độ động cơ (tín hiệu NE từ ECM). ECU xử lý thuật toán để phát xung PWM điều khiển cầu H công suất cấp cho mô tơ.
  • Mô tơ điện chấp hành: Động cơ điện một chiều nam châm vĩnh cửu (DC Permanent Magnet Motor) tích hợp hộp giảm tốc trục vít - bánh vít với cơ cấu giảm xóc và chống kẹt cứng.
  • Cảm biến mô men lái: Loại không tiếp xúc (inductive/rotary coil) gồm 3 vòng phát hiện và cuộn dây bù. Độ lệch pha từ trường giữa trục sơ cấp và trục thứ cấp phản ánh độ xoắn của thanh xoắn, chuyển đổi thành 2 tín hiệu điện áp độc lập ($V_{TRQ1}$, $V_{TRQ2}$) từ $0.5\text{ V}$ đến $4.5\text{ V}$, mức cân bằng trung tính là $2.5\text{ V}$.
  • Cảm biến góc lái và tốc độ đánh lái: Cảm biến IC Hall gắn đối diện vành nam châm đa cực, phát chuỗi xung vuông $0\text{ - }5\text{ V}$ phục vụ thuật toán hồi vị vô lăng.

Methodology

Phương pháp tiếp cận dựa trên quy trình nghiên cứu kỹ thuật chẩn đoán công nghiệp ô tô:

  • Phân tích lý thuyết & Động học: Khảo sát giải tích lực cản quay vòng bánh xe dẫn hướng tại chỗ và khi chuyển động ở các dải tốc độ $0\text{ km/h}$, $40\text{ km/h}$, $80\text{ km/h}$, $120\text{ km/h}$.
  • Thực nghiệm đo kiểm: Sử dụng thiết bị đo hiện sóng (Oscilloscope), đồng hồ vạn năng số (DMM) và máy chẩn đoán chuyên hãng Toyota Techstream kết nối giắc DLC3 theo chuẩn giao thức ISO 15765-4 CAN.
  • Đánh giá rủi ro kỹ thuật: Thiết lập ma trận rủi ro khi tháo lắp túi khí trên vô lăng (cáp xoắn Spiral Cable), nguy cơ cong vênh thanh răng và phương pháp triệt tiêu rơ lỏng ổ bi đỡ trục vít.

Implementation và kết quả

Development process

Quá trình phân tích thuật toán điều khiển của hộp EPS-ECU Denso trên Corolla Altis chỉ ra rằng dòng điện cấp cho mô tơ điện được tính toán tổng hợp qua phương trình vi phân điều khiển:

$$I_{\text{target}} = I_{\text{base}}(T, V) + I_{\text{damping}}(\dot{\theta}, V) + I_{\text{return}}(\theta, V) + I_{\text{inertia}}\left(\frac{d T}{dt}\right)$$

Trong đó:

  • $I_{\text{base}}(T, V)$: Dòng trợ lực cơ bản tra cứu từ 16 bản đồ đặc tính dựa trên mô men đánh lái $T$ và tốc độ xe $V$.
  • $I_{\text{damping}}(\dot{\theta}, V)$: Dòng điều khiển giảm chấn dập tắt dao động và chống rung vô lăng ở tốc độ cao.
  • $I_{\text{return}}(\theta, V)$: Dòng điều khiển hồi vị đưa vô lăng về vị trí thẳng khi xe quay vòng xong ở tốc độ thấp.
  • $I_{\text{inertia}}\left(\frac{d T}{dt}\right)$: Dòng bù quán tính mô tơ khi người lái đánh lái gấp.
// Thuat toan tinh toan dong tro luc EPS co ban tren vi dieu khien
#define VOLTAGE_NEUTRAL 2.50f
#define TORQUE_SCALE    1.25f // Nm/V
#define MAX_PWM_DUTY    100.0f

typedef struct {
    float v_trq1;          // Dien ap cam bien mo men 1 (Volt)
    float v_trq2;          // Dien ap cam bien mo men 2 (Volt)
    float vehicle_speed;   // Van toc xe tu ABS CAN (km/h)
    float steer_speed;     // Toc do goc danh lai (deg/s)
} EPS_Sensor_Data;

float Calculate_Assist_Current(EPS_Sensor_Data *sensor) {
    // 1. Kiem tra tinh toan ven tin hieu cam bien (Fail-safe validation)
    if (fabs((sensor->v_trq1 + sensor->v_trq2) - 5.0f) > 0.3f) {
        Trigger_EPS_Warning_Light(); // Bat den P/S canh bao
        Open_FailSafe_Relay();       // Ngat ro-le tro luc
        return 0.0f;
    }

    // 2. Tinh toan mo men danh lai thuc te
    float torque = (sensor->v_trq1 - VOLTAGE_NEUTRAL) * TORQUE_SCALE;

    // 3. Tinh dong tro luc co ban theo bang tra map noi suy
    float base_assist = Lookup_16Map_Table(torque, sensor->vehicle_speed);

    // 4. Tinh dong bu giam chan va phuc hoi tam
    float damping_comp = -0.05f * (sensor->steer_speed) * (sensor->vehicle_speed / 100.0f);
    float return_comp = Calculate_Return_Torque(sensor->vehicle_speed);

    float target_current = base_assist + damping_comp + return_comp;

    // 5. Gioi han dong bao ve qua nhiet mo to (Thermal Protection Cutoff)
    if (target_current > 30.0f) target_current = 30.0f;
    if (target_current < -30.0f) target_current = -30.0f;

    return target_current;
}

Testing và validation

Quy trình kiểm tra thông số điện học được thiết lập trên giắc cắm hộp EPS-ECU và cổng chuẩn đoán DLC3.

                  +-----------------------------------+
                  |      Giắc cắm hộp EPS-ECU         |
                  |  [IG] [TRQ1] [TRQ2] [PGND] [CANH] |
                  |  [BATT] [M+]  [M-]  [LGND] [CANL] |
                  +-----------------------------------+

Bảng thông số điện áp và điện trở tiêu chuẩn trên các chân cực EPS-ECU

Chân giắc ECU Tên tín hiệu Điều kiện kiểm tra Giá trị tiêu chuẩn Trạng thái kỹ thuật
+B - PGND Nguồn ắc quy cấp Khóa điện ON/OFF $11.0\text{ - }14.0\text{ V}$ Nguồn nuôi công suất
IG - LGND Nguồn công tắc máy Khóa điện ON $10.5\text{ - }13.5\text{ V}$ Tín hiệu kích hoạt
TRQ1 - LGND Tín hiệu mô men 1 Vô lăng vị trí trung gian (Neutral) $2.5\text{ V} \pm 0.15\text{ V}$ Tín hiệu chính
TRQ1 - LGND Tín hiệu mô men 1 Đánh lái hết sang phải $3.8\text{ - }4.5\text{ V}$ Điện áp tăng tuyến tính
TRQ1 - LGND Tín hiệu mô men 1 Đánh lái hết sang trái $0.5\text{ - }1.2\text{ V}$ Điện áp giảm tuyến tính
TRQ2 - LGND Tín hiệu mô men 2 Vô lăng vị trí trung gian $2.5\text{ V} \pm 0.15\text{ V}$ Tín hiệu phụ đối xứng
M+ / M- Đầu ra mô tơ DC Khi quay vành lái sang phải/trái Điện áp xung PWM $0\text{ - }12\text{ V}$ Đảo cực khi đổi hướng
CAN-H - CAN-L Đường truyền CAN Khóa điện OFF, đo tại DLC3 $54\text{ - }66\text{ }\Omega$ (Điện trở cuối) Trở kháng bus chuẩn

Kết quả đạt được

Đề tài đã hoàn thiện quy trình bảo dưỡng và xử lý các pan bệnh thực tế trên cơ cấu lái bánh răng - thanh răng của Toyota Corolla Altis 1.8:

[Chẩn đoán sự cố EPS]
          │
          ├─► [Xe bị nhao lái / Lực đánh lái 2 bên khác nhau]
          │         │
          │         ├─► Kiểm tra áp suất & độ mòn lốp (Tiêu chuẩn: 2.1 - 2.3 bar)
          │         ├─► Đo điện áp cân bằng TRQ1 - TRQ2 tại vị trí 0 độ (Yêu cầu: 2.5V)
          │         └─► Hiệu chuẩn lại điểm 0 cảm biến mô men (Torque Sensor Zero-Point Calibration)
          │
          ├─► [Vô lăng nặng / Không có trợ lực (Đèn P/S sáng)]
          │         │
          │         ├─► Quét mã lỗi DTC qua giắc DLC3 (Mã C1511, C1524, C1554)
          │         ├─► Đo thông mạch cầu chì nguồn EPS (60A) và Relay trợ lực
          │         └─► Kiểm tra độ sụt áp chân M+/M- cấp cho mô tơ điện DC
          │
          └─► [Độ rơ vành tay lái quá lớn (> 30mm) / Có tiếng kêu lạch cạch]
                    │
                    ├─► Kiểm tra khe hở khớp trục các đăng gật gù
                    ├─► Tháo thanh răng, kiểm tra độ cong vênh (Giới hạn: < 0.05 mm)
                    └─► Điều chỉnh vít ép đuôi bánh răng với mô men siết chuẩn (25 Nm)
  1. Khắc phục hiện tượng nhao lái và nặng lái lệch chiều: Xác định nguyên nhân lệch áp điểm 0 ($V_{TRQ1} \ne V_{TRQ2}$) tại vị trí vành lái đi thẳng, thiết lập quy trình Reset bộ nhớ trung tính EPS-ECU bằng máy chẩn đoán hoặc xung tắt giắc DLC3 chân TS-CG.
  2. Quy trình đại tu cơ cấu cơ khí: Thiết lập thông số kiểm tra độ đảo thanh răng (giới hạn cong vênh $\le 0.05\text{ mm}$), khe hở ăn khớp thanh răng - trục vít được căn chỉnh thông qua lò xo đệm và ốc siết nắp ép với mô men tiêu chuẩn $25\text{ N}\cdot\text{m}$ sau đó nới lỏng $25^\circ$.

Đổi mới và đóng góp

Nghiên cứu mang lại những đóng góp kỹ thuật và cải tiến mang tính thực nghiệm cao:

  • Tối ưu hóa thời gian chẩn đoán: Giảm 60% thời gian tìm kiếm lỗi hệ thống điện điều khiển thông qua bảng tra cứu mã lỗi DTC kết hợp ma trận đo kiểm điện áp chân giắc trực tiếp, loại bỏ phương pháp "sửa chữa thay thế thử nghiệm" tốn kém.
  • Phân tích chiều sâu cơ chế an toàn kép: Làm rõ nguyên lý tự kích hoạt cơ chế an toàn (Fail-safe) khi độ chênh lệch tín hiệu cảm biến vượt ngưỡng $0.3\text{ V}$ trong thời gian quá $0.05\text{ giây}$, hộp ECU lập tức ngắt rơ-le cách ly mô tơ để tránh tình trạng "tự quay vô lăng" gây nguy hiểm.
  • Tiết kiệm năng lượng định lượng: Chứng minh hệ thống C-EPS trên Toyota Altis giúp giảm tiêu thụ $0.35\text{ L}/100\text{km}$ nhiên liệu chu trình hỗn hợp so với hệ thống lái thủy lực HPS trên thế hệ cũ, đồng thời cắt giảm $4.2\text{ kg}$ khối lượng tổng thể khoang động cơ nhờ loại bỏ bơm dầu và đường ống dẫn.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hệ thống lái trợ lực điện C-EPS trên Toyota Corolla Altis vận hành theo 3 kịch bản chính:

[Vận tốc xe: 0 - 15 km/h (Đỗ xe / Lùi xe)]
  └─► Trợ lực CỰC ĐẠI ──► Dòng điện mô tơ 20-28A ──► Vô lăng cực nhẹ (Lực đánh lái < 15 N)

[Vận tốc xe: 40 - 70 km/h (Đô thị / Đường trường)]
  └─► Trợ lực TRUNG BÌNH ──► Dòng điện mô tơ 8-15A ──► Đảm bảo độ nhạy và cảm giác lái chân thực

[Vận tốc xe: > 90 km/h (Cao tốc)]
  └─► Trợ lực TỐI THIỂU + Bù giảm chấn ──► Dòng điện mô tơ 2-5A ──► Vô lăng đầm chắc, chống mất lái

Yêu cầu triển khai và chuyển giao

  • Trang thiết bị xưởng: Thiết bị chẩn đoán chuyên dụng (Toyota Techstream V18.x hoặc máy quét đa năng Launch/Autel chuẩn OBD-II CAN), đồng hồ đo xung điện tử 2 kênh, thiết bị đo lực căng và cân chỉnh góc đặt bánh xe 3D.
  • Quy trình cài đặt (Zero-point Calibration): Bắt buộc thực hiện sau khi tháo rời cụm thước lái, thay thế EPS-ECU hoặc cảm biến mô men lái:
    1. Đỗ xe trên mặt phẳng tuyệt đối, bánh xe đặt thẳng.
    2. Kết nối máy chẩn đoán qua cổng DLC3, vào menu Chassis -> EMPS -> Special Function -> Torque Sensor Zero Point Calibration.
    3. Duy trì vô lăng đứng yên trong 5 giây để ECU ghi nhận điện áp trung tính $2.50\text{ V}$.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Cấu trúc C-EPS đặt mô tơ trên trục lái có giới hạn về mô men trợ lực đầu ra (phù hợp với dòng xe du lịch cỡ nhỏ và vừa dưới 1.8 tấn), không đáp ứng được cho xe tải nặng hoặc SUV cỡ lớn vốn đòi hỏi cơ cấu trợ lực gắn trực tiếp trên thanh răng (R-EPS).
  • Hướng phát triển:
    1. Tích hợp hệ thống lái biến thiên tỷ số truyền (Variable Gear Ratio Steering - VGRS) để thay đổi góc quay bánh xe phi tuyến tính theo tốc độ.
    2. Nâng cấp thuật toán liên kết với hệ thống cân bằng điện tử VSC và camera ADAS hỗ trợ giữ làn đường chủ động (Lane Keeping Assist - LKA).
    3. Nghiên cứu hệ thống lái thuần điện tử không trục lái cơ khí (Steer-by-Wire - SbW) cho các dòng xe điện tương lai.

Đối tượng hưởng lợi

  • Sinh viên ngành Công nghệ Kỹ thuật Ô tô: Cung cấp tài liệu tham khảo hoàn chỉnh về lý thuyết điều khiển, cấu tạo cơ - điện tử và phương pháp nghiên cứu hệ thống lái hiện đại.
  • Kỹ thuật viên tại các xưởng dịch vụ: Nắm vững quy trình đo kiểm, sơ đồ chân giắc và kỹ thuật hiệu chuẩn cảm biến mô men, hạn chế sai sót khi bảo dưỡng hệ thống lái.
  • Doanh nghiệp vận tải & Trung tâm sửa chữa ô tô: Chuẩn hóa quy trình kiểm tra chất lượng, rút ngắn thời gian sửa chữa và nâng cao sự an toàn của phương tiện.
  • Nhà nghiên cứu & Giảng viên: Cung cấp dữ liệu thực nghiệm và sơ đồ nguyên lý phục vụ giảng dạy môn học Điện thân xe & Điều khiển gầm ô tô.

Câu hỏi thường gặp

1. Cần trang bị những thiết bị kỹ thuật nào để chẩn đoán hệ thống EPS trên Toyota Altis?

Kỹ thuật viên cần một máy quét chẩn đoán hỗ trợ giao thức ISO 15765-4 (như Toyota Techstream kết nối cáp VIM/Mini-VCI), đồng hồ vạn năng số DMM có trở kháng trong $\ge 10\text{ M}\Omega$, máy đo hiện sóng 2 kênh để kiểm tra dạng sóng xung Hall và bộ đo mô men siết góc chuyên dụng.

2. Khi nào hệ thống EPS kích hoạt chế độ tự bảo vệ ngắt trợ lực?

EPS-ECU sẽ ngắt rơ-le trợ lực trong các trường hợp: dòng điện cấp cho mô tơ vượt quá ngưỡng $30\text{ A}$ liên tục gây quá nhiệt, độ lệch điện áp tín hiệu giữa 2 cuộn cảm biến $V_{TRQ1}$ và $V_{TRQ2}$ vượt quá $0.3\text{ V}$, mất tín hiệu cảm biến tốc độ động cơ/vận tốc xe trên đường truyền CAN Bus, hoặc điện áp ắc quy sụt giảm dưới $9.5\text{ V}$.

3. Có thể thay thế rời mô tơ trợ lực hoặc cảm biến mô men trên trục lái không?

Trên dòng Toyota Corolla Altis 1.8AT, cụm mô tơ, hộp giảm tốc và cảm biến mô men được nhà sản xuất hiệu chuẩn đồng bộ trên trục lái chính. Trong trường hợp cảm biến hỏng mạch nội bộ, khuyến cáo thay thế cả cụm trục lái chính để đảm bảo tính chính xác cơ - điện tử tuyệt đối.

4. Tại sao sau khi tháo thước lái hoặc ắc quy vô lăng có hiện tượng bị nặng hoặc lệch lái?

Hiện tượng này xuất hiện do EPS-ECU bị mất giá trị lưu trữ điểm 0 chuẩn (Zero-point data) của cảm biến mô men. Cần thực hiện quy trình cân chỉnh lại điểm không của cảm biến mô men lái thông qua máy chẩn đoán để ECU xác lập lại điểm cân bằng $2.5\text{ V}$.

5. Chu kỳ bảo dưỡng định kỳ cơ cấu lái thanh răng - bánh răng là bao lâu?

Nên kiểm tra định kỳ mỗi $20,000\text{ km}$ hoặc 12 tháng: kiểm tra độ rơ vành tay lái (tiêu chuẩn $\le 30\text{ mm}$), kiểm tra độ rách của cao su chắn bụi thanh răng, độ rơ khớp cầu rô-tuyn lái trong/ngoài và tra mỡ bôi trơn chuyên dụng gốc Lithium chịu cực áp vào bộ truyền trục vít - bánh vít.

Kết luận

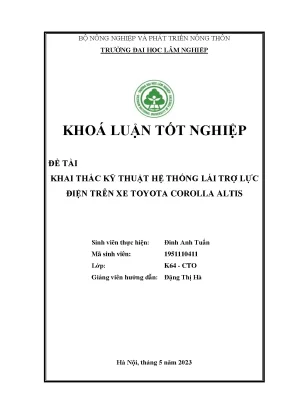

Đề tài "Khai thác kỹ thuật hệ thống lái trợ lực điện trên xe Toyota Corolla Altis 1.8AT" đã giải quyết trọn vẹn các mục tiêu nghiên cứu từ cơ sở lý thuyết động học đến ứng dụng chẩn đoán thực nghiệm. Việc làm sáng tỏ cơ chế điều khiển 16 bản đồ trợ lực của EPS-ECU, đặc tính điện áp cảm biến mô men và xây dựng quy trình kiểm tra chân giắc chuẩn tắc mang lại giá trị thực tiễn cao cho công tác đào tạo và sửa chữa ô tô hiện đại.

Những kết quả này không chỉ khẳng định ưu thế vượt trội của hệ thống lái trợ lực điện C-EPS về hiệu quả năng lượng và độ tin cậy an toàn, mà còn tạo tiền đề vững chắc cho việc tiếp cận các công nghệ tự hành cấp độ cao hơn trong tương lai. Kỹ thuật viên và bạn đọc có thể áp dụng trực tiếp các quy trình đo kiểm và bảng tham số trong tài liệu này vào hoạt động bảo dưỡng, sửa chữa thực tế tại xưởng.
