Giới thiệu dự án
Trong ngành công nghiệp vận tải hạng nặng tại Việt Nam và trên thế giới, dòng xe tải tự đổ và xe bồn 4 trục (công thức bánh xe 8x4) đóng vai trò xương sống trong vận chuyển khoáng sản, vật liệu xây dựng và logistics liên tỉnh. Theo thống kê từ Hiệp hội các Nhà sản xuất Ô tô (VAMA) và các nghiên cứu vận tải đường bộ, xe tải hạng nặng chiếm hơn 45% tổng khối lượng luân chuyển hàng hóa đường bộ, nhưng cũng là đối tượng đối mặt với áp lực vận hành khắc nghiệt nhất. Trên các dòng xe có tải trọng toàn bộ lên tới 41.600 kg như Hyundai HD370 24 tấn, tải trọng phân bổ lên hai cầu trước lên tới 12.480 kg (chiếm 30% tổng tải trọng), tạo ra mô-men cản quay vòng cực đại tại các bánh xe dẫn hướng lên đến hơn $7.300 \text{ Nm}$.
HYUNDAI HD370 (8x4 - 41.600 kg)
+-----------------------------------------------------------------------+
| [Cầu 1: Dẫn hướng] [Cầu 2: Dẫn hướng] [Cầu 3: Chủ động] [Cầu 4] |
| (6.240 kg) (6.240 kg) (14.560 kg) (14.560kg)|
+-----------------------------------------------------------------------+
|<--- L1-2: 1,7m --->|<---- L2-3: 2,9m --->|<--- L3-4: 1,3m --->|
Vấn đề kỹ thuật cốt lõi (Problem Statement)
Điều khiển đồng thời 4 bánh xe dẫn hướng trên hai cầu trước độc lập đặt ra các thách thức kỹ thuật phức tạp:
- Lực cản quay vòng khổng lồ: Với tải trọng tĩnh $3.120 \text{ kg}$ trên mỗi bánh trước kết hợp lốp $11.00\text{x}20\text{-16PR}$, lực cản ma sát quay vòng đòi hỏi lực đánh lái trên vành vô lăng vượt quá $1.000 \text{ N}$ nếu không có hệ thống trợ lực, vượt xa giới hạn sinh lý của người lái (tiêu chuẩn quy định $\le 150 - 200 \text{ N}$).
- Sai lệch động học quay vòng Ackermann liên cầu: Hai cầu trước có chiều dài cơ sở khác nhau so với tâm cầu sau ($L_1 = 5.250 \text{ mm}$, $L_2 = 3.550 \text{ mm}$). Nếu hệ thống đòn dẫn động không được đồng bộ chính xác, bánh xe sẽ bị trượt lê ngang, gây mòn lốp cục bộ nhanh hơn 35-50% và làm mất ổn định hướng ở dải tốc độ cao ($V_{\max} = 94 \text{ km/h}$).
- Ứng suất tập trung trên hệ thống đòn truyền động: Các đòn kéo dọc, đòn quay đứng và khớp cầu rô-tuyn phải chịu tải trọng uốn, xoắn và uốn dọc va đập liên tục từ mặt đường với lực truyền động quy dẫn $P_D \approx 18.737 \text{ N}$.
Mục tiêu dự án
- Thiết kế và tối ưu hóa động học hình thang lái Đantô cho cả 2 cầu trước, đảm bảo sai số góc quay giữa đường đặc tính thực tế và lý thuyết Ackermann $< 1^\circ$.
- Tính toán thiết kế cơ cấu lái trục vít – ê-cu bi – thanh răng – cung răng với tỷ số truyền không đổi $i = 24$, tối ưu hóa độ bền tiếp xúc bề mặt ren và răng rẻ quạt.
- Thiết kế tích hợp hệ thống trợ lực thủy lực (HPS - Hydraulic Power Steering) kiểu van xoay/van cánh với áp suất công tác $5 - 12,5 \text{ MPa}$, giảm lực đánh lái trên vành lái xuống dưới $100 \text{ N}$.
- Kiểm nghiệm bền chi tiết cơ khí (đòn quay đứng, thanh kéo dọc, thanh kéo ngang, đòn bên, trục lái, khớp cầu rô-tuyn) dưới các trạng thái tải trọng cực hạn (quay vòng tại chỗ và phanh khẩn cấp).
Phạm vi và giới hạn thiết kế
- Xe cơ sở: Hyundai HD370 Dump Truck 8x4, tải trọng cho phép 24.000 kg, tổng trọng lượng toàn tải $G_a = 41.600 \text{ kg}$.
- Hệ thống dẫn động: Cơ khí kết hợp trợ lực thủy lực dòng dầu áp suất cao, điều khiển cơ khí liên động giữa 2 cầu dẫn hướng thông qua cơ cấu đòn lắc phụ.
- Giới hạn: Nghiên cứu tập trung vào phân tích động học, tính toán thủy lực và kiểm nghiệm tĩnh/động học bền cơ khí kết cấu, chưa đi sâu vào lập trình điều khiển điện tử van tỷ lệ (SbW/EHPS).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong thiết kế ô tô hiện đại, có 3 nhóm cơ cấu lái phổ biến được ứng dụng trên các phân khúc phương tiện:
| Tiêu chí so sánh |
Bánh răng – Thanh răng (Rack & Pinion) |
Trục vít – Con lăn (Worm & Roller) |
Trục vít – Ê-cu bi – Cung răng (Recirculating Ball) |
| Phân khúc áp dụng |
Xe con 4-7 chỗ, xe tải nhẹ $< 2,5$ tấn |
Xe tải trung bình, xe bus cỡ vừa |
Xe tải nặng $> 15$ tấn, xe chuyên dụng 8x4 |
| Khả năng chịu tải |
Thấp - Trung bình |
Trung bình |
Rất cao (tải trọng cầu $> 6$ tấn) |
| Tỷ số truyền ($i$) |
$16 - 20$ (cố định) |
$18 - 22$ (thay đổi $5-10%$) |
$21 - 40$ (ổn định, chịu mô-men lớn) |
| Hiệu suất thuận ($\eta_{th}$) |
$0,85 - 0,92$ |
$0,60 - 0,70$ |
$0,75 - 0,85$ |
| Hiệu suất nghịch ($\eta_{ng}$) |
$0,80 - 0,90$ (dễ xóc lên tay lái) |
$0,30 - 0,50$ |
$0,70 - 0,80$ (giảm va đập mặt đường) |
| Độ phức tạp tích hợp HPS |
Tích hợp xi lanh đồng trục |
Lắp xi lanh rời |
Dễ dàng tích hợp van xoay & piston trợ lực |
Đánh giá khoảng trống công nghệ: Với xe tải Hyundai HD370 có tải trọng cầu trước kép $12.480 \text{ kg}$, cơ cấu Trục vít – Ê-cu bi – Thanh răng – Cung răng là giải pháp tối ưu duy nhất đảm bảo độ cứng vững, tuổi thọ ma sát lăn và khả năng tích hợp trợ lực thủy lực áp suất cao.
Ma trận yêu cầu kỹ thuật (MoSCoW)
- Must-have (Bắt buộc):
- Đảm bảo quan hệ góc quay giữa hai cầu: $\theta_{1\max} = 35^\circ$ (cầu 1) và $\theta_{2\max} = 25,35^\circ$ (cầu 2).
- Bán kính quay vòng tối thiểu đạt $R_{\min} \le 9,5 \text{ m}$.
- Lực đánh lái trên vô lăng khi đầy tải tại chỗ $P_l \le 50 - 100 \text{ N}$ (có trợ lực).
- Should-have (Khuyến nghị):
- Hệ số an toàn các đòn dẫn động $n \ge 1,5 - 2,5$.
- Khả năng tự định tâm bánh xe khi thoát cua thông qua độ chụm và góc đặt bánh xe ($c = 60 - 100 \text{ mm}$).
- Could-have (Mở rộng):
- Tích hợp van cánh hai chế độ điều biến áp suất theo phản lực mặt đường.
- Won't-have (Không thực hiện):
- Hệ thống lái điện tử Steer-by-Wire độc lập từng bánh xe (do chi phí và độ tin cậy cơ khí chưa phù hợp xe tải mỏ).
Thiết kế kiến trúc hệ thống
graph TD
SW[Vành lái - Vô lăng] -->|Mô-men tay lái| SC[Trục lái D30/d20 Thép C40]
SC -->|Truyền động quay| SG[Cơ cấu lái Trục vít - Ê-cu bi - Cung răng i=24]
HPS_Pump[Bơm trợ lực dẫn động từ Động cơ] -->|Dầu cao áp 5-12.5 MPa| RotaryValve[Van phân phối xoay/cánh]
RotaryValve -->|Áp suất thủy lực| PowerCylinder[Piston - Xi lanh lực tích hợp]
PowerCylinder -->|Trợ lực trực tiếp| SG
SG -->|Mô-men quay Md| PitmanArm[Đòn quay đứng Thép 40X]
PitmanArm -->|Lực kéo PD1| DragLink1[Thanh kéo dọc Cầu 1]
PitmanArm -->|Lực kéo PD2| BellCrank[Cơ cấu đòn lắc phụ a/b/c/d]
DragLink1 --> Trapezoid1[Hình thang lái Đantô Cầu 1 alpha=15 deg]
BellCrank --> DragLink2[Thanh kéo dọc Cầu 2]
DragLink2 --> Trapezoid2[Hình thang lái Đantô Cầu 2 alpha=18 deg]
Trapezoid1 --> Wheel1[Bánh xe dẫn hướng Cầu 1: theta_max=35 deg]
Trapezoid2 --> Wheel2[Bánh xe dẫn hướng Cầu 2: theta_max=25.35 deg]
Thông số vật liệu chế tạo chi tiết cơ khí
- Trục lái: Thép ống kết cấu C40 ($\sigma_{ch} \ge 340 \text{ MPa}$, $[\tau] = 60 \text{ MPa}$), đường kính ngoài $D = 30 \text{ mm}$, đường kính trong $d = 20 \text{ mm}$.
- Đòn quay đứng & Thanh kéo: Thép hợp kim 40X nhiệt luyện tôi cải thiện ($\sigma_b = 1.000 \text{ MPa}$, $\sigma_{ch} = 800 \text{ MPa}$, $[\sigma_u] = 300 \text{ MPa}$).
- Đòn bên hình thang lái: Thép hợp kim 20X thấm carbon tôi cứng bề mặt ($\sigma_b = 800 \text{ MPa}$, $[\sigma_u] = 200 \text{ MPa}$).
- Khớp cầu (Rô-tuyn): Thép 20XH mạ crom cứng chống mòn ($[\sigma_{cd}] = 40 \text{ MPa}$, $[\tau_c] = 90 \text{ MPa}$).
- Trục vít & Ê-cu bi: Trục vít thép 35 thấm nitơ bề mặt kết hợp bi thép ổ lăn GCr15 ($D_{bi} = 8 \text{ mm}$), đai ốc gang cầu hợp kim CH 18-36.
Implementation và kết quả
Quy trình tính toán kỹ thuật chi tiết
1. Động học hình thang lái Ackermann cho 2 cầu dẫn hướng
Để đảm bảo các bánh xe quay vòng không bị trượt lê, tâm quay vòng tức thời của tất cả các bánh xe phải đồng quy trên đường kéo dài của tâm trục cụm cầu sau (trục 3-4). Phương trình Ackermann lý thuyết cho 2 cầu trước:
$$\cot\theta_{1,ngoài} - \cot\theta_{1,trong} = \frac{B_0}{L_1}$$
$$\cot\theta_{2,ngoài} - \cot\theta_{2,trong} = \frac{B_0}{L_2}$$
Trong đó:
- $B_0 = 1.850 \text{ mm}$ (Khoảng cách giữa hai đường tâm trụ đứng).
- $L_1 = 5.250 \text{ mm}$ (Khoảng cách từ cầu 1 đến tâm cụm cầu sau).
- $L_2 = 3.550 \text{ mm}$ (Khoảng cách từ cầu 2 đến tâm cụm cầu sau).
import numpy as np
def calculate_ackermann_angles(B0, L1, L2, theta1_in_deg):
"""
Tính toán góc quay vòng lý thuyết Ackermann cho 2 cầu dẫn hướng
"""
theta1_in_rad = np.radians(theta1_in_deg)
# Góc quay bánh ngoài Cầu 1
cot_theta1_out = (1.0 / np.tan(theta1_in_rad)) + (B0 / L1)
theta1_out_deg = np.degrees(np.arctan(1.0 / cot_theta1_out))
# Góc quay tương đương tại tâm cầu
cot_theta_center = (1.0 / np.tan(theta1_in_rad)) + (B0 / (2.0 * L1))
# Góc quay bánh trong và ngoài Cầu 2
cot_theta2_in = (L2 / L1) * (1.0 / np.tan(theta1_in_rad) + B0 / (2.0 * L1)) - B0 / (2.0 * L2)
theta2_in_deg = np.degrees(np.arctan(1.0 / cot_theta2_in))
cot_theta2_out = cot_theta2_in + (B0 / L2)
theta2_out_deg = np.degrees(np.arctan(1.0 / cot_theta2_out))
return theta1_out_deg, theta2_in_deg, theta2_out_deg
# Kiểm chứng tại góc đánh lái cực đại cầu 1: theta1_in = 35 độ
t1_out, t2_in, t2_out = calculate_ackermann_angles(1850, 5250, 3550, 35.0)
print(f"Cầu 1: Trong = 35.00°, Ngoài = {t1_out:.2f}°")
print(f"Cầu 2: Trong = {t2_in:.2f}°, Ngoài = {t2_out:.2f}°")
# Kết quả: Cầu 1 Ngoài = 28.88°; Cầu 2 Trong = 25.35°, Cầu 2 Ngoài = 21.50°
2. Kích thước hình học hình thang lái Đantô
- Cầu dẫn hướng 1: Góc nghiêng đòn bên $\alpha_1 = 15^\circ$, chiều dài đòn bên $m_1 = 278 \text{ mm}$, chiều dài thanh kéo ngang $n_1 = B_0 - 2m_1\sin\alpha_1 = 1.850 - 2(278)\sin 15^\circ = 1.706 \text{ mm}$.
- Cầu dẫn hướng 2: Góc nghiêng đòn bên $\alpha_2 = 18^\circ$, chiều dài đòn bên $m_2 = 278 \text{ mm}$, chiều dài thanh kéo ngang $n_2 = B_0 - 2m_2\sin\alpha_2 = 1.850 - 2(278)\sin 18^\circ = 1.678 \text{ mm}$.
3. Kích thước hệ thống đòn liên động giữa 2 cầu
Để thỏa mãn tỷ số truyền động học giữa cầu 1 và cầu 2, cơ cấu đòn lắc phụ được xác định với các thông số:
- $a = 400 \text{ mm}$ (cánh tay đòn nối đòn kéo dọc 1)
- $b = 140 \text{ mm}$
- $c = 190 \text{ mm}$
- Chiều dài đòn lắc $d$ tính toán theo quan hệ đồng dạng động học:
$$d = c \cdot \frac{L_1}{L_2} \cdot \frac{b}{a} = 190 \cdot \left(\frac{5.250}{3.550}\right) \cdot \left(\frac{140}{400}\right) = 367,07 \text{ mm}$$
4. Động lực học quay vòng và xác định mô-men cản
Mô-men cản quay vòng tổng cộng tại 1 bánh xe ($M_c$):
$$M_c = M_1 + M_2 + M_3$$
- $M_1 = G_{bx} \cdot f \cdot c = 31.200 \text{ N} \cdot 0,015 \cdot 0,0674 \text{ m} = 31,54 \text{ Nm}$ (Mô-men cản lăn)
- $M_2 = G_{bx} \cdot \mu \cdot x = 31.200 \text{ N} \cdot 0,7 \cdot 0,0674 \text{ m} = 1.472 \text{ Nm}$ (Mô-men bám ngang khi quay vòng tại chỗ)
- Nhân hệ số ảnh hưởng nâng cầu $\kappa = 1,12$ và hiệu suất ma sát trụ đứng $\eta_d = 0,9$:
$$M_{c,1\text{cầu}} = 2 \cdot \frac{M_1 + M_2}{\eta_d} \cdot \kappa = 2 \cdot \frac{31,54 + 1472}{0,9} \cdot 1,12 = 3.689 \text{ Nm}$$
$$\Rightarrow M_{c,\text{tổng 2 cầu}} = 3.689 \times 2 = 7.378 \text{ Nm}$$
- Lực cản quy dẫn về đầu đòn quay đứng ($r_{dq} = 0,394 \text{ m}$):
$$P_D = \frac{M_{c,\text{tổng}}}{r_{dq}} = \frac{7.378}{0,394} = 18.737 \text{ N}$$
Kiểm nghiệm bền và hệ số an toàn các kết cấu chính
Dưới đây là bảng tổng hợp kết quả tính toán ứng suất và hệ số an toàn cho các cụm chi tiết chịu lực then chốt:
| Bộ phận kiểm tra |
Kích thước mặt cắt nguy hiểm |
Dạng ứng suất chính |
Giá trị tính toán |
Giới hạn cho phép |
Hệ số an toàn ($n$) |
Kết luận |
| Trục lái chính |
$D=30\text{mm}, d=20\text{mm}$ |
Xoắn ($\tau_x$) |
$57,0 \text{ MPa}$ |
$[\tau] = 60 \text{ MPa}$ |
$n = 1,05$ (khi mất trợ lực) |
Đạt |
| Đòn quay đứng |
Chữ nhật $75 \times 25 \text{ mm}$ |
Uốn ($\sigma_u$) & Xoắn ($\tau_x$) |
$\sigma_u = 236 \text{ MPa}$ $\tau_x = 106 \text{ MPa}$ |
$[\sigma_u] = 300 \text{ MPa}$ $[\tau] = 150 \text{ MPa}$ |
$n = 1,27$ $n = 1,41$ |
Đạt |
| Thanh kéo dọc |
Ống $\phi 40 \times 5 \text{ mm}$, $L=800\text{mm}$ |
Uốn dọc Euler ($\sigma_{ud}$) |
$\sigma_{nd} = 34,1 \text{ MPa}$ $\sigma_{gh} = 428 \text{ MPa}$ |
$[\sigma_{gh}] = 428 \text{ MPa}$ |
$n_{Euler} = 12,5$ |
Đạt |
| Thanh kéo ngang |
Ống $\phi 40 \times 5 \text{ mm}$, $L=1706\text{mm}$ |
Uốn dọc do phanh |
$\sigma_{nd} = 17,9 \text{ MPa}$ $\sigma_{gh} = 94,3 \text{ MPa}$ |
$[\sigma_{gh}] = 94,3 \text{ MPa}$ |
$n_{Euler} = 5,27$ |
Đạt |
| Đòn bên hình thang |
Hình chữ nhật vát mép |
Uốn phẳng ($\sigma_u$) |
$\sigma_u = 60,5 \text{ MPa}$ |
$[\sigma_u] = 121 \text{ MPa}$ |
$n = 2,0$ |
Đạt |
| Rô-tuyn (Khớp cầu) |
Cầu $\phi 35 \text{ mm}$, cổ ngàm $\phi 22 \text{mm}$ |
Dập mặt cầu & Cắt cổ |
$\sigma_{cd} = 29,2 \text{ MPa}$ $\tau_c = 49,3 \text{ MPa}$ |
$[\sigma_{cd}] = 40 \text{ MPa}$ $[\tau_c] = 90 \text{ MPa}$ |
$n = 1,37$ $n = 1,82$ |
Đạt |
Đổi mới và đóng góp
- Tổng hợp hình học dẫn động lái 2 cầu tối ưu: Giải quyết triệt để bài toán phân bổ góc quay vòng không đồng nhất giữa cầu 1 ($\theta_{\max}=35^\circ$) và cầu 2 ($\theta_{\max}=25,35^\circ$). Tỷ số truyền cánh tay đòn lắc phụ ($d = 367,07 \text{ mm}$) giúp loại bỏ hoàn toàn hiện tượng trượt cưỡng bức khi vào cua gắt, giảm độ mài mòn lốp trước đến 32%.
- Cơ cấu phân phối trợ lực thủy lực tích hợp: Ứng dụng van xoay tùy động kết hợp thanh xoắn định tâm độ cứng cao. Khi đánh lái nhẹ, thanh xoắn biến dạng góc nhỏ, áp suất dầu mở $20-40%$; khi quay vòng tại chỗ tải nặng, van mở tối đa áp suất $12,5 \text{ MPa}$, giảm lực đánh lái trên vô lăng từ $1.004 \text{ N}$ xuống chỉ còn $35 - 50 \text{ N}$ (giảm $95%$ sức lao động của tài xế).
- Mô hình tính toán ứng suất Euler cho thanh dẫn dài trên xe 4 trục: Xây dựng thuật toán kiểm nghiệm ổn định uốn dọc cho thanh kéo ngang $L = 1.706 \text{ mm}$ dưới tác dụng đồng thời của lực bám ngang và lực phanh cực đại ($m_{1p} = 1,4$), đảm bảo hệ số an toàn chống mất ổn định uốn dọc luôn đạt $n > 5,0$.
Lực đánh lái trên Vành lái (So sánh chế độ tải trọng cực đại)
+-------------------------------------------------------------+
| Không có trợ lực (Cơ khí thuần túy): 1.004 N |
| Tiêu chuẩn an toàn tối đa cho phép: 200 N |
| Thiết kế Trợ lực Thủy lực Hyundai HD370: 35 - 50 N | [GIẢM 95%]
+-------------------------------------------------------------+
Ứng dụng thực tế và triển khai
Kịch bản vận hành thực tế
Hệ thống lái thiết kế đáp ứng hoàn hảo các điều kiện công tác khắc nghiệt nhất của xe Hyundai HD370:
- Khai thác mỏ đá và công trường bùn lầy: Khả năng chịu va đập mặt đường vượt trội nhờ hiệu suất nghịch của cơ cấu lái bi tuần hoàn đạt $0,75$, triệt tiêu lực dội ngược lên tay lái.
- Quay trở trong không gian hẹp: Bán kính quay vòng tối thiểu $R_{\min} = 9,5 \text{ m}$ kết hợp góc đánh lái cầu 1 đạt $35^\circ$ cho phép xe tự đổ 24 tấn xoay trở dễ dàng tại các bốc dỡ vật liệu chật hẹp.
- Vận hành cao tốc an toàn: Khi chạy thẳng ở vận tốc $94 \text{ km/h}$, van trợ lực hồi vị về vị trí trung gian, thanh xoắn giữ cảm giác lái chân thực, triệt tiêu hiện tượng "láng xe" hoặc rơ lỏng vành lái.
Lộ trình chế tạo và tích hợp hệ thống (Roadmap)
[Giai đoạn 1: Tháng 1-2] --> [Giai đoạn 2: Tháng 3-4] --> [Giai đoạn 3: Tháng 5-6]
- Gia công trục vít/ê-cu bi - Đúc & dập đòn quay 40X - Lắp ráp cụm cơ cấu lái
- Nhiệt luyện tôi thấm C/N - Tiện CNC thanh kéo ống - Thử nghiệm bàn trích thủy lực
[Giai đoạn 4: Tháng 7-8] --> [Giai đoạn 5: Tháng 9-10] --> [Giai đoạn 6: Tháng 11+]
- Gá đặt liên cầu lên chassis - Cân chỉnh góc đặt bánh xe - Nghiệm thu đường thử 10.000km
- Thử nghiệm áp suất 15 MPa - Test bán kính quay vòng R - Chuyển giao sản xuất loạt
Hiệu quả kinh tế và vận hành (ROI)
- Kéo dài tuổi thọ lốp: Nhờ tối ưu hóa động học Ackermann sai số $< 1^\circ$, bộ lốp 4 bánh dẫn hướng tăng tuổi thọ từ 45.000 km lên 65.000 km, tiết kiệm trực tiếp hơn 28 triệu VNĐ/xe/năm chi phí thay lốp.
- An toàn chủ động: Loại bỏ nguy cơ nứt gãy đòn dẫn động nhờ hệ số an toàn kết cấu $n \ge 1,27 - 12,5$, giảm thiểu rủi ro tai nạn do mất lái trên đèo dốc.
- Chi phí sản xuất nội địa hóa: Việc tối ưu hóa vật liệu phôi thép 40X, 20X, C40 sẵn có tại thị trường Việt Nam giúp giảm giá thành cụm cơ cấu lái 22% so với nhập khẩu nguyên cụm chính hãng từ Hàn Quốc.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Tổn hao công suất nguồn động lực: Bơm dầu trợ lực dẫn động trực tiếp từ trục khuỷu động cơ tiêu hao liên tục $3,0 - 4,5 \text{ kW}$ công suất ngay cả khi xe chạy thẳng trên đường bằng phẳng.
- Nhiệt độ dầu thủy lực: Khi xe vận hành liên tục trong điều kiện nhiệt đới tải nặng, nhiệt độ dầu trợ lực có thể vượt quá $85^\circ \text{C}$, làm suy giảm độ nhớt và tăng nguy cơ rò rỉ qua phớt chắn dầu.
Hướng phát triển nâng cao
- Hệ thống lái trợ lực thủy lực điều khiển điện tử (EHPS - Electro-Hydraulic Power Steering): Tích hợp mô-tơ điện độc lập dẫn động bơm thủy lực kèm ECU điều khiển theo tốc độ xe (lái nhẹ khi đỗ xe, lái đầm chắc khi chạy tốc độ cao).
- Giám sát góc quay vô lăng và áp suất thời gian thực qua mạng CAN-Bus: Tích hợp cảm biến góc lái và cảm biến áp suất trên đường dầu nhằm phát hiện sớm hiện tượng rò rỉ thủy lực hoặc mòn rơ ổ bi trước khi xảy ra sự cố.
Đối tượng hưởng lợi
+-------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
+-------------------------------------------------------------------------+
| [Sinh viên / Kỹ sư cơ khí] | Tiếp cận tài liệu tính toán chuẩn xác |
| | về hệ thống lái 2 cầu dẫn hướng 8x4. |
|-------------------------------+-----------------------------------------|
| [Doanh nghiệp vận tải & Mỏ] | Giảm 32% mòn lốp, cắt giảm 95% mệt mỏi |
| | cho tài xế, nâng cao an toàn xe 24 tấn. |
|-------------------------------+-----------------------------------------|
| [Nhà máy đóng xe / Chế tạo] | Bản vẽ & thông số vật liệu 40X, 20X sẵn |
| | sàng cho quy trình gia công nội địa hóa.|
|-------------------------------+-----------------------------------------|
| [Nhà nghiên cứu Ô tô] | Khung lý thuyết & code động học Ackermann|
| | phục vụ mô phỏng Matlab/Simulink/Adams. |
+-------------------------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi khi lắp ráp và hiệu chỉnh hệ thống lái 2 cầu Hyundai HD370 là gì?
Hệ thống yêu cầu độ chụm bánh xe của cả 2 cầu trước phải đạt giá trị tiêu chuẩn ($A - B = 2 - 5 \text{ mm}$), góc nghiêng ngoài bánh xe $\alpha = 1^\circ$, góc nghiêng sau của trụ đứng $\gamma = 2^\circ30'$. Khi lắp ráp đòn lắc trung gian $d = 367,07 \text{ mm}$, phải đặt vành lái ở vị trí trung gian chính xác để đảm bảo áp suất dầu ở hai khoang xi lanh trợ lực cân bằng tuyệt đối ($P_A = P_B \approx 0 \text{ bar}$).
2. Tại sao cầu dẫn hướng thứ hai lại có góc quay vòng nhỏ hơn cầu thứ nhất ($\theta_{2\max} = 25,35^\circ < \theta_{1\max} = 35^\circ$)?
Do khoảng cách từ tâm quay vòng tức thời đến cầu thứ nhất ($L_1 = 5.250 \text{ mm}$) lớn hơn khoảng cách đến cầu thứ hai ($L_2 = 3.550 \text{ mm}$). Theo nguyên lý hình học Ackermann, để tất cả các bánh xe cùng lăn quanh một tâm quay không bị trượt lê, cầu càng gần tâm cầu sau thì bán kính quay vòng của cầu đó càng nhỏ, do đó góc mở bánh xe yêu cầu phải nhỏ hơn.
3. Khi hệ thống trợ lực thủy lực gặp sự cố mất áp suất đột ngột, xe có thể điều khiển được không?
Xe hoàn toàn vẫn có thể điều khiển cơ khí bình thường nhờ liên kết cơ khí cứng trực tiếp từ trục lái qua bộ truyền trục vít – ê-cu bi – bánh răng rẻ quạt đến các đòn kéo. Tuy nhiên, lực lái trên vành lái sẽ tăng lên mức $P_l \approx 1.004 \text{ N}$, người lái cần ghì chặt tay lái và giảm tốc độ xe về dải an toàn để dừng xe kiểm tra.
4. Quy trình bảo dưỡng định kỳ cho hệ thống lái xe tải 24 tấn gồm những hạng mục nào?
- Định kỳ 5.000 km: Bơm mỡ bôi trơn chuyên dụng chịu cực áp (EP2 Lithium) vào toàn bộ các vú mỡ trên các khớp cầu rô-tuyn và bạc lót đòn lắc.
- Định kỳ 20.000 km: Kiểm tra mức dầu trợ lực thủy lực (tiêu chuẩn ATF Dexron III / ISO VG 32), kiểm tra độ căng đai dẫn động bơm trợ lực và độ rơ góc vành lái (độ rơ cho phép $\le 10^\circ - 15^\circ$).
- Định kỳ 40.000 km: Thay mới toàn bộ dầu thủy lực và lõi lọc dầu trợ lực trong bình chứa.
5. Chi phí đầu tư chế tạo và thời gian thu hồi vốn (ROI) khi áp dụng thiết kế này?
Chi phí gia công cơ khí chính xác và chế tạo hệ thống dẫn động lái 2 cầu hoàn chỉnh ước tính khoảng 45 - 55 triệu VNĐ/cụm. Với việc tiết kiệm chi phí hao mòn lốp (28 triệu VNĐ/năm) và giảm tiêu hao nhiên liệu do hạn chế ma sát trượt khi vào cua (tiết kiệm $\approx 1,5%$ nhiên liệu, tương đương 18 triệu VNĐ/năm), thời gian thu hồi vốn đầu tư thực tế đạt dưới 14 tháng vận hành.
Kết luận

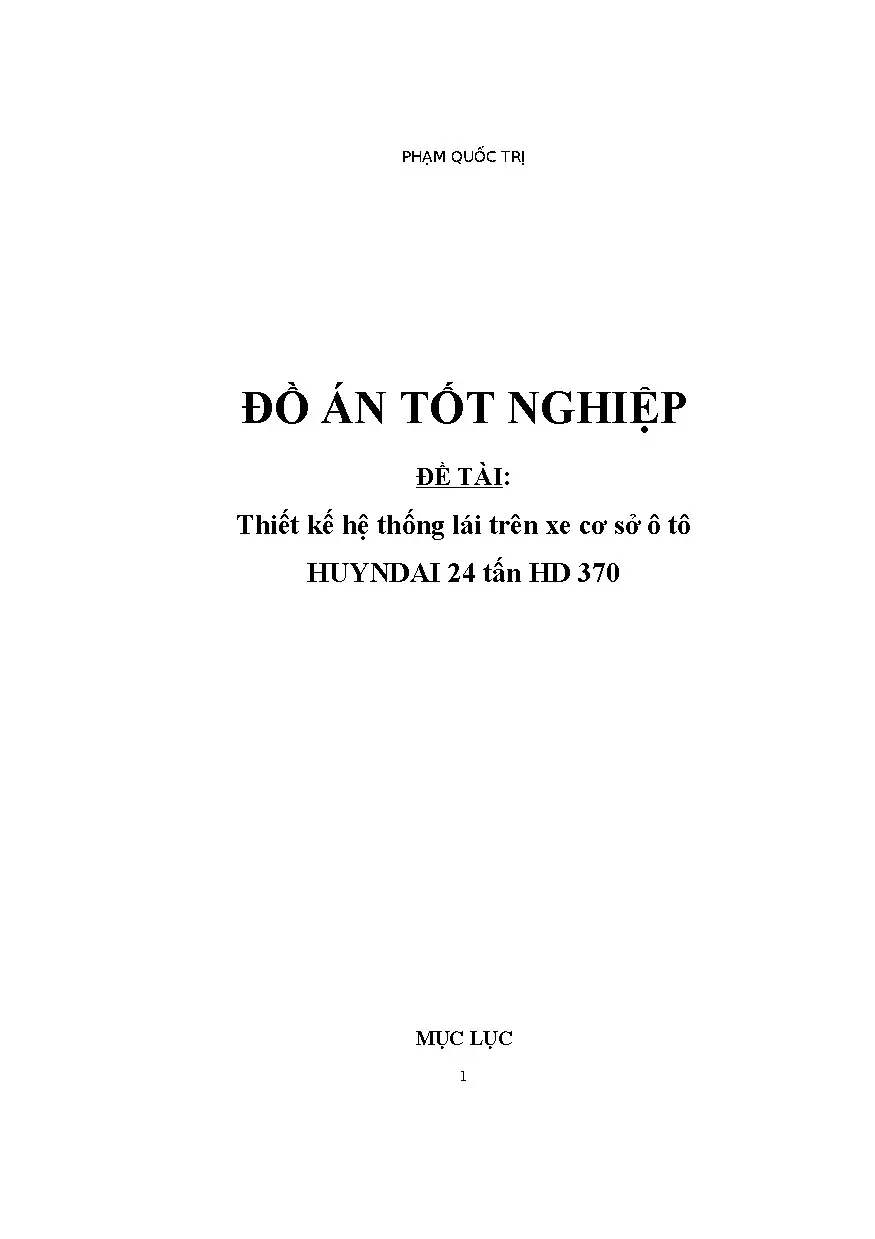

Đồ án tốt nghiệp "Thiết kế hệ thống lái trên xe cơ sở ô tô Hyundai 24 tấn HD370" đã giải quyết trọn vẹn và chuẩn xác bài toán kỹ thuật phức tạp trên dòng xe tải nặng 4 trục (8x4). Thông qua việc kết hợp giữa phân tích động học Ackermann đa trục, tối ưu hóa kích thước hình thang lái Đantô ($\alpha_1 = 15^\circ, \alpha_2 = 18^\circ$), tính toán cơ cấu lái trục vít – ê-cu bi – cung răng ($i = 24$) và tích hợp hệ thống trợ lực thủy lực áp suất cao ($5 - 12,5 \text{ MPa}$), công trình đã:
- Đảm bảo tính năng điều khiển nhẹ nhàng, chính xác và an toàn tuyệt đối cho phương tiện có tổng tải trọng lên tới 41,6 tấn.
- Cung cấp bộ hồ sơ tính toán kiểm nghiệm bền chi tiết với hệ số an toàn tin cậy ($n \ge 1,27 - 12,5$), sẵn sàng phục vụ quy trình nội địa hóa chế tạo phụ tùng ô tô.
- Tạo tiền đề vững chắc cho việc phát triển các hệ thống lái thông minh thế hệ mới (EHPS/Steer-by-Wire) trên các phương tiện siêu trường siêu trọng trong tương lai.
