TỔNG QUAN GIÁO TRÌNH: HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRUNG TÂM I (AHU GAS - GIẢI NHIỆT GIÓ)

Tổng quan về giáo trình

Giáo trình "Hệ thống điều hòa không khí trung tâm I" (Mã mô đun: MĐ 22) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo ngành Kỹ thuật máy lạnh và Điều hòa không khí ở trình độ Cao đẳng và Đại học kỹ thuật (khung chương trình áp dụng tại Trường Cao đẳng nghề Hải Dương). Mô đun có tổng thời lượng 90 giờ (gồm 25 giờ lý thuyết, 57 giờ thực hành và 8 giờ kiểm tra tích hợp), được bố trí giảng dạy sau khi người học đã hoàn thành các học phần cơ sở và kỹ thuật nền tảng: An toàn lao động (MH 08), Kỹ thuật nhiệt - Lạnh (MH 09), Đo lường Điện - lạnh (MH 10), Vật liệu kỹ thuật lạnh (MH 14), Thiết bị hệ thống lạnh (MĐ 17) và Trang bị điện hệ thống lạnh (MĐ 18).

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày được cấu tạo, sơ đồ nguyên lý hoạt động của hệ thống điều hòa không khí trung tâm sử dụng cụm xử lý không khí (AHU - Air Handling Unit) gas làm lạnh trực tiếp kết hợp giải nhiệt gió; phân tích chức năng, thông số kỹ thuật của từng thiết bị nhiệt và khí cụ điện trong hệ thống.
  • Kỹ năng: Lắp đặt, đo kiểm thông số, thử kín bằng khí Nitơ, hút chân không, nạp môi chất lạnh R22, vận hành hệ thống đúng quy trình an toàn; đọc bản vẽ, lập nhật ký vận hành; chẩn đoán và khắc phục các sự cố (pan) về phần lạnh và phần điện trên mô hình thực nghiệm.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp cẩn thận, chính xác, tuân thủ nghiêm ngặt các quy chuẩn an toàn cho người và thiết bị áp lực, khí cụ điện.

Điểm đặc thù của giáo trình là cấu trúc bài học tích hợp chặt chẽ giữa lý thuyết hệ thống và thực hành trực tiếp trên thiết bị đào tạo chuyên dụng: Mô hình hệ thống điều hòa không khí trung tâm AHU gas - giải nhiệt gió (Model: TQĐHKKTT18).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

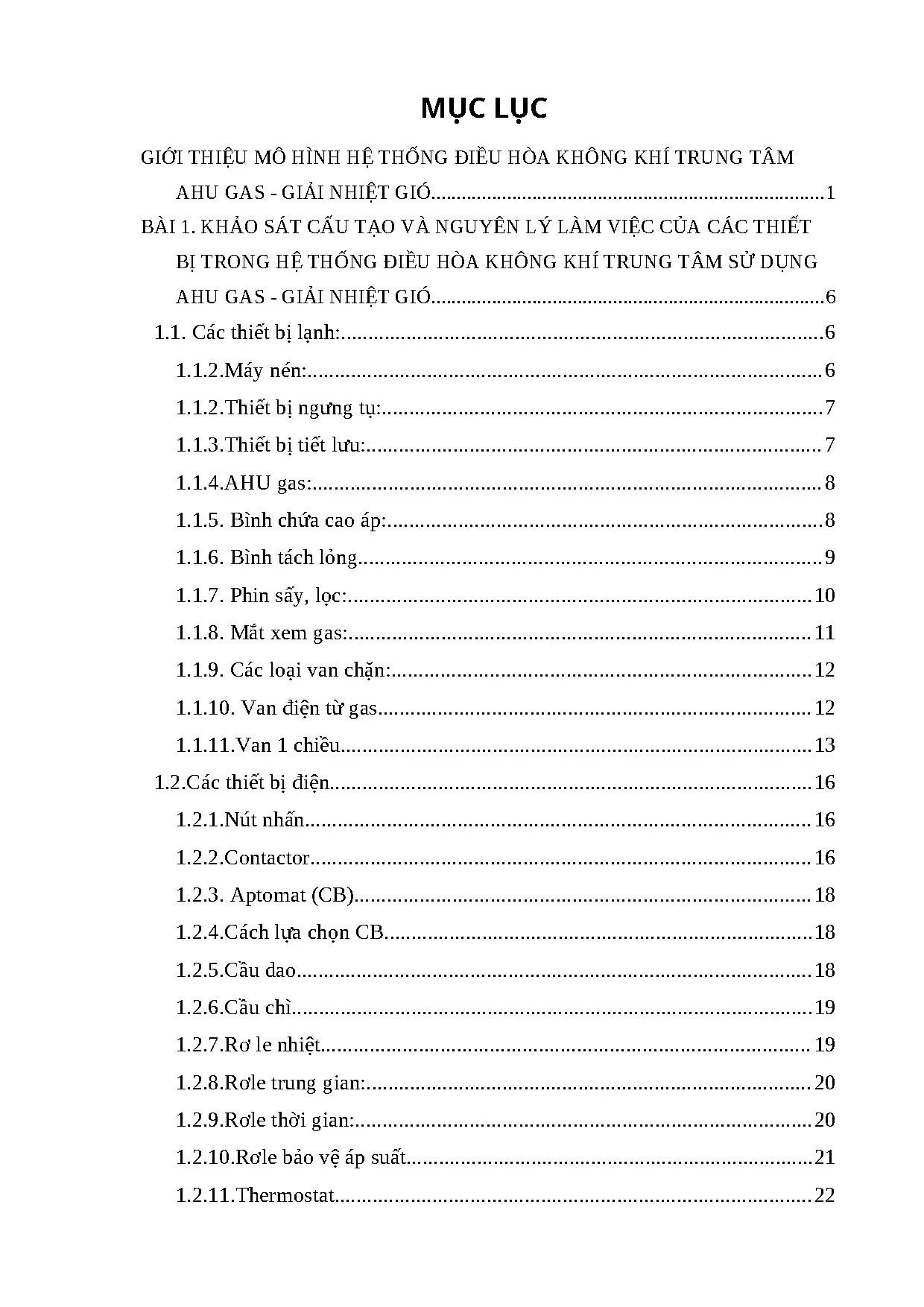

Nội dung giáo trình được chia thành 7 bài học logic với sự phân bổ thời lượng chi tiết:

  1. Bài 1: Khảo sát các thiết bị trong hệ thống điều hòa không khí trung tâm sử dụng gas - giải nhiệt gió (AHU) (5 giờ: 1 lý thuyết, 4 thực hành): Khảo sát chi tiết cụm thiết bị lạnh (máy nén kín 3 HP/380V, thiết bị ngưng tụ giải nhiệt gió, thiết bị tiết lưu, dàn AHU gas Model KDF-08NBC công suất lạnh 6300 Kcal/hr - lưu lượng gió 800 CFM, bình chứa cao áp dung tích 1,25–1,5 lần lượng gas hệ thống, bình tách lỏng với dải vận tốc dòng hơi giảm xuống 0,5–1 m/s, phin sấy lọc lưới thép tráng kẽm, mắt xem gas, van chặn, van điện từ cấp dịch, van một chiều Danfoss NRV/NRVH) và hệ thống khí cụ điện (Aptomat/CB, Contactor 9–32A, rơ le nhiệt, rơ le trung gian, rơ le thời gian, rơ le áp suất kép LP/HP, thermostat phòng và thermostat cơ/điện tử).
  2. Bài 2: Khảo sát nguyên lý làm việc hệ thống điều hòa không khí trung tâm AHU gas - giải nhiệt gió (3 giờ: 1 lý thuyết, 2 thực hành): Phân tích chu trình nhiệt động của môi chất R22: hơi áp suất thấp sinh ra từ dàn bay hơi AHU qua bình tách lỏng về máy nén, được nén thành hơi quá nhiệt áp suất cao đẩy sang dàn ngưng giải nhiệt gió, ngưng tụ thành lỏng cao áp về bình chứa, qua phin lọc, mắt gas, van điện từ, van tiết lưu nhiệt để giảm áp và cấp vào dàn bay hơi trao đổi nhiệt với không khí phòng.
  3. Bài 3: Thử kín, hút chân không và nạp gas cho hệ thống (5 giờ: 1 lý thuyết, 4 thực hành): Quy trình kiểm tra rò rỉ bằng khí Nitơ áp suất 15–17 kG/cm² qua bộ đồng hồ sạc gas âm dương; quy trình hút chân không đạt độ sâu 30 inHg (76 cmHg) và thử xì giữ áp 15–30 phút; 02 phương pháp nạp môi chất R22 (nạp hơi qua đường hút khi máy đang chạy, áp suất hút $\le 5\text{ kG/cm}^2$; nạp lỏng qua đường cấp dịch khi máy dừng, áp suất cân bằng 140–160 PSI).
  4. Bài 4: Khảo sát tủ điện điều khiển (4 giờ: 1 lý thuyết, 2 thực hành, 1 kiểm tra): Phân tích sơ đồ mạch điện động lực và mạch điều khiển; nguyên lý làm việc liên động giữa CB 3 pha, CB 1 pha, công tắc nguồn S1, rơ le trung gian R1/R2, rơ le thời gian RT, contactor K1/K2/K3, bộ điều khiển thermostat B1, rơ le áp suất LP/HP, rơ le nhiệt quá tải OL và hệ thống đèn báo (Đ1–Đ5), chuông cảnh báo H1.
  5. Bài 5: Vận hành hệ thống điều hòa không khí trung tâm AHU gas - giải nhiệt gió (2 giờ: 1 lý thuyết, 1 thực hành): Quy chuẩn kiểm tra điện áp nguồn (360V–400V, độ lệch $\le 5%$), kiểm tra trạng thái các van khóa; trình tự khởi động, dừng máy thông thường và dừng khẩn cấp; quy định ghi nhật ký vận hành định kỳ 30 phút/lần; hướng dẫn cài đặt bộ điều khiển nhiệt độ điện tử Ewelly EW-181H qua các thông số: $HC$ (chế độ làm mát/sưởi), $LS$ (ngưỡng dưới), $HS$ (ngưỡng trên -45°C đến 80°C), $Pt$ (độ trễ thời gian 0–5 phút), $CA$ (hiệu chỉnh sai số nhiệt độ), $d$ (khoảng vi sai trễ 1°C đến 15°C).
  6. Bài 6: Tạo pan trên mô hình hệ thống điều hòa không khí trung tâm sử dụng AHU gas (3 giờ: 1 lý thuyết, 2 thực hành): Thực hành chẩn đoán và khắc phục pan phần lạnh (tắc đầu hút máy nén qua khóa van V11/V12, tắc đầu đẩy qua khóa van V1/V2, nghẹt phin sấy lọc qua khóa van V6, nghẹt van tiết lưu qua khóa van V7/V9) và pan phần điện (hỏng rơ le áp suất thấp LP, hỏng rơ le áp suất cao HP, hỏng van điện từ cấp dịch, sự cố quạt dàn nóng và quạt dàn lạnh).
  7. Bài 7: Bảo trì - bảo dưỡng hệ thống điều hòa không khí trung tâm sử dụng AHU gas (3 giờ: 1 lý thuyết, 2 thực hành): Quy trình bảo dưỡng định kỳ các thiết bị chính (máy nén, thiết bị ngưng tụ, thiết bị bay hơi AHU), bảo dưỡng thiết bị bảo vệ, kiểm tra lượng gas qua mắt gas/thông số áp suất và bảo trì tủ điện động lực, điện điều khiển.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động học chu trình lạnh nén hơi: Phân tích sự biến đổi trạng thái của gas R22 qua 4 quá trình cơ bản: nén đoạn nhiệt, ngưng tụ đẳng áp - thải nhiệt, tiết lưu đẳng entanpi và bay hơi đẳng áp - thu nhiệt.
  • Nguyên lý bảo vệ và tự động hóa: Cơ chế bảo vệ sự cố áp suất thấp ($LP$) bảo vệ máy nén khi thiếu gas/tắc đường hút; rơ le áp suất cao ($HP$) bảo vệ khi dàn ngưng giải nhiệt kém/quá áp; bảo vệ quá tải nhiệt ($OL$) động cơ; cơ chế thu hồi môi chất và chống ngập lỏng cho máy nén qua bình tách lỏng và bình chứa cao áp.
  • Sơ đồ tiêu chuẩn: Hệ thống sơ đồ nguyên lý nhiệt, sơ đồ đấu nối mạch điện công nghiệp sử dụng contactor, timer, thermostat và tủ điện tole 1.2mm sơn tĩnh điện.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ điện lạnh: Thao tác thuần thục bộ đồng hồ sạc gas âm dương, bình khí Nitơ qua van giảm áp, máy bơm chân không, ampe kìm, đồng hồ đo điện áp; kỹ năng hàn nối ống đồng, gia công cơ khí phục vụ lắp đặt và thay thế linh kiện.
  • Kỹ năng phân tích, đo lường: Đánh giá trạng thái làm việc của hệ thống dựa trên việc đối chiếu thông số đo thực tế với dải tiêu chuẩn: áp suất bay hơi $P_o = 2 \div 5\text{ kG/cm}^2$, áp suất ngưng tụ $P_k = 15 \div 17\text{ kG/cm}^2$, dòng điện làm việc $I_{lv} \le I_{đm}$.
  • Kỹ năng xử lý sự cố: Định vị chính xác nguyên nhân gây mất lạnh, ngập lỏng, áp suất cao/thấp bất thường hoặc ngắt mạch bảo vệ; thực hiện quy trình cô lập môi chất, thu hồi gas, thay phin lọc, thay rơ le và tái khởi động an toàn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (Lý thuyết kết hợp thực hành ngay tại xưởng):

  • Tiếp cận sư phạm: Giảng viên áp dụng phương pháp dạy học tích cực (thuyết trình ngắn gọn, nêu vấn đề kỹ thuật, phân tích tình huống thực tế, thị phạm thao tác chuẩn). Thời lượng thực hành chiếm tới 63,3% tổng số giờ mô đun (57/90 giờ).
  • Thực hành trên mô hình mô phỏng sự cố: Quá trình đào tạo dựa trên mô hình thực nghiệm TQĐHKKTT18. Hệ thống công tắc tạo pan cho phép giáo viên giả lập các lỗi thực tế (nghẹt van V6, V9; khóa van dịch vụ V1, V11; ngắt tiếp điểm rơ le LP, HP) để học viên luyện tập kỹ năng dò tìm và khắc phục sự cố.
  • Phương án panel dàn trải: Bên cạnh tủ điện điều khiển công nghiệp tích hợp, giáo trình cung cấp hướng dẫn đấu nối mạch điện trên hệ thống panel dàn trải, hỗ trợ học viên hiểu rõ nguyên lý đấu dây từng tiếp điểm của contactor, timer RT, rơ le trung gian R1/R2 trước khi thao tác trên tủ điện hoàn chỉnh.
  • Quy chế đánh giá: Áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:
    • Điểm kiểm tra thường xuyên (Hệ số 1, chiếm 40%): 02 bài kiểm tra 15 phút hoặc hỏi miệng trong quá trình thực hành.
    • Điểm kiểm tra định kỳ (Hệ số 2): 02 bài kiểm tra kết hợp viết và thực hành thao tác trên mô hình (thời gian 60 phút).
    • Điểm thi kết thúc học phần (chiếm 60%): 01 bài thi tích hợp lý thuyết và thao tác thực hành trên mô hình (thời gian 60 phút). Điểm chấm theo thang điểm 10, quy đổi sang thang điểm chữ và thang điểm 4.
  • Hướng dẫn tự học: Sinh viên tổ chức học nhóm từ 2–3 người; chuẩn bị trước nội dung bài học từ tài liệu; tham gia tối thiểu 70% số tiết lý thuyết để đủ điều kiện dự thi kết thúc mô đun.

Điểm nổi bật và cập nhật của giáo trình

  • Chuẩn hóa thiết bị và thông số kỹ thuật thực tế: Toàn bộ nội dung gắn liền với các thông số định lượng chính xác của mô hình TQĐHKKTT18, gồm máy nén 3 HP/380V, dàn trao đổi nhiệt AHU gas Model KDF-08NBC (công suất điện 123W, dòng định mức 0,56A, khối lượng 27,0 kg, lưu lượng gió 800 CFM), quạt ly tâm lồng sóc dẫn động trực tiếp và các cụm van chuyên dụng Danfoss (NRV, NRVH có áp suất làm việc tối đa 28 bar, dải nhiệt độ $-50^\circ\text{C} \div 140^\circ\text{C}$).
  • Tích hợp bộ điều khiển kỹ thuật số: Giáo trình hướng dẫn chi tiết quy trình cài đặt vi sai, ngưỡng nhiệt độ và độ trễ của bộ vi điều khiển nhiệt độ điện tử Ewelly EW-181H, phản ánh xu hướng số hóa trong điều khiển nhiệt lạnh công nghiệp.
  • Quy trình quản lý kỹ thuật bài bản: Thiết lập biểu mẫu và quy trình ghi nhật ký vận hành 30 phút/lần đối với các thông số điện áp, dòng điện, nhiệt độ đầu hút/đẩy và áp suất hệ thống, đáp ứng tiêu chuẩn vận hành kỹ thuật tại các tòa nhà và trung tâm thương mại.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ 2 hoặc năm thứ 3 hệ Cao đẳng, Đại học khối ngành Kỹ thuật Máy lạnh và Điều hòa không khí, Công nghệ Nhiệt - Điện lạnh, Kỹ thuật Cơ điện công trình (MEP).
  • Yêu cầu môn học tiên quyết: Người học bắt buộc phải hoàn thành các môn học: An toàn lao động (MH 08), Vật liệu kỹ thuật lạnh (MH 14), Thiết bị hệ thống lạnh (MĐ 17), Trang bị điện hệ thống lạnh (MĐ 18), Kỹ thuật điện (MH 07) và Đo lường Điện - lạnh (MH 10).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức, xây dựng giáo án tích hợp, thiết kế bài tập thực hành và xây dựng ngân hàng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên kỹ thuật: Tài liệu tham khảo cho kỹ thuật viên bảo dưỡng, nhân sự vận hành hệ thống điều hòa không khí trung tâm AHU tại các nhà xưởng, tòa nhà và cơ sở thương mại.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng và Đại học ngành Kỹ thuật Máy lạnh và Điều hòa không khí, đồng thời phù hợp làm tài liệu bồi dưỡng tay nghề cho kỹ thuật viên cơ điện lạnh (MEP).

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần nắm vững an toàn lao động điện - áp lực, nguyên lý thiết bị lạnh cơ bản, khí cụ điện điều khiển (CB, contactor, rơ le), phương pháp đo kiểm áp suất, dòng điện, điện áp và kỹ thuật thao tác hàn ống đồng cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết điều hòa không khí thông thường?

Giáo trình kết hợp đồng bộ giữa cấu trúc nhiệt và tủ điện điều khiển công nghiệp, tích hợp hướng dẫn tạo pan - xử lý lỗi trực tiếp trên mô hình máy lạnh trung tâm giải nhiệt gió TQĐHKKTT18, tập trung trực diện vào kỹ năng thực hành vận hành và sửa chữa.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Học viên cần nghiên cứu sơ đồ nhiệt và sơ đồ mạch điện trước khi đến lớp, làm việc theo nhóm 2–3 người để thảo luận về nguyên lý tác động của các van (V1–V12) và khí cụ bảo vệ, đối chiếu các thông số lý thuyết ($P_o, P_k, I_{lv}$) với số liệu đo thực tế trong nhật ký vận hành.

5. Giáo trình sử dụng các tài liệu tham khảo chính nào?

Giáo trình được biên soạn dựa trên các tài liệu chuyên ngành:

  1. Trần Văn Lịch (2006), Giáo trình Kỹ thuật điều hòa không khí.
  2. Lê Chí Hiệp (2011), Giáo trình Điều hòa không khí.
  3. Hồ sơ kỹ thuật và sơ đồ nguyên lý mô hình điều hòa không khí trung tâm AHU gas - giải nhiệt gió Model TQĐHKKTT18.

Kết luận

Giáo trình "Hệ thống điều hòa không khí trung tâm I" là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện từ cấu tạo thiết bị, nguyên lý nhiệt động, sơ đồ điều khiển điện đến quy trình nạp gas, vận hành, xử lý sự cố và bảo dưỡng hệ thống AHU gas - giải nhiệt gió. Hoàn thành mô đun MĐ 22 là điều kiện tiên quyết để người học tiếp tục học tập các mô đun chuyên sâu tiếp theo trong chương trình đào tạo, bao gồm: Hệ thống điều hòa không khí trung tâm II (MĐ 23), Hệ thống máy lạnh thương nghiệp (MĐ 24), Điều khiển hệ thống lạnh (MĐ 27), Tự động hóa hệ thống lạnh (MĐ 28) và Thực tập sản xuất (MĐ 29).
