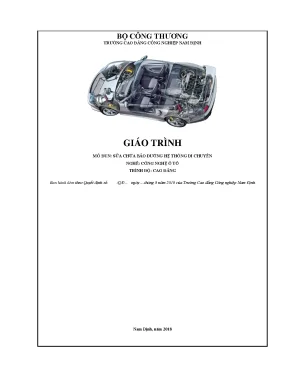

THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH SỬA CHỮA VÀ BẢO DƯỠNG HỆ THỐNG DI CHUYỂN

  • Tên mô đun: Sửa chữa và bảo dưỡng hệ thống di chuyển
  • Mã mô đun: C612021411
  • Nghề đào tạo: Công nghệ Ô tô
  • Trình độ đào tạo: Cao đẳng (áp dụng làm tài liệu kỹ thuật chuyên ngành cho bậc cao đẳng và đại học kỹ thuật)
  • Cơ quan ban hành: Trường Cao đẳng Công nghiệp Nam Định – Bộ môn Công nghệ Ô tô (Ban hành theo Quyết định tháng 8 năm 2018)
  • Ban biên soạn: Bùi Ngọc Luận (Chủ biên), Tống Minh Hải, Nguyễn Lương Huy

Tổng quan về giáo trình

Mô đun "Sửa chữa và bảo dưỡng hệ thống di chuyển" (Mã số: C612021411) là học phần chuyên môn nghề bắt buộc trong chương trình đào tạo ngành Công nghệ Ô tô. Học phần được bố trí giảng dạy tại học kỳ IV của khóa học, sau khi người học đã hoàn thành các môn học cơ sở kỹ thuật (Vẽ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ kỹ thuật, Công nghệ khí nén - thủy lực, Thực hành nguội cơ bản) và các mô đun chuyên ngành về động cơ, hệ thống điện - điện tử, hệ thống truyền động. Mô đun được thiết kế để học song song với các mô đun chuyên môn khác thuộc phần gầm ô tô như Sửa chữa và bảo dưỡng hệ thống lái và Sửa chữa và bảo dưỡng hệ thống phanh.

Mục tiêu học tập của giáo trình xác định chuẩn đầu ra toàn diện:

  • Về kiến thức: Trình bày đầy đủ yêu cầu, nhiệm vụ, phân loại, cấu tạo và nguyên lý hoạt động của hệ thống treo (phụ thuộc, độc lập), bộ giảm chấn, khung xe và vỏ xe; phân tích chính xác hiện tượng, nguyên nhân sai hỏng và phương pháp kiểm tra, bảo dưỡng, sửa chữa các bộ phận thuộc hệ thống di chuyển.
  • Về kỹ năng: Sử dụng thành thạo và đúng kỹ thuật các dụng cụ đo kiểm, thiết bị chuyên dùng để tháo lắp, kiểm tra, căn chỉnh và khắc phục hư hỏng của hệ thống treo và thân vỏ xe đảm bảo an toàn kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Chấp hành nghiêm ngặt quy trình công nghệ, quy phạm an toàn lao động trong xưởng sửa chữa ô tô; rèn luyện tác phong kỷ luật và cẩn thận trong thao tác nghề nghiệp.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp giữa lý thuyết chuyên ngành và quy trình công nghệ thực hành tháo lắp, đo kiểm, sửa chữa. Điểm đặc thù của tài liệu là việc cung cấp hệ thống thông số dung sai lắp ghép, bảng định mức sai số mài mòn, và các sơ đồ quy trình tháo lắp từng bước phục vụ trực tiếp cho công tác đào tạo tại xưởng thực hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình có tổng thời lượng 45 giờ (gồm 15 giờ lý thuyết, 28 giờ thực hành và 2 giờ kiểm tra định kỳ), được tổ chức thành 5 bài học chuyên đề:

  • Bài 1: Sửa chữa và bảo dưỡng hệ thống treo phụ thuộc (15 giờ: 5 giờ lý thuyết, 10 giờ thực hành) Trang bị kiến thức tổng quan về nhiệm vụ, yêu cầu và phân loại hệ thống treo. Phân tích cấu tạo và đặc tính làm việc của 4 kiểu hệ thống treo phụ thuộc: kiểu đòn kéo có dầm xoắn, kiểu nhíp song song, kiểu đòn dẫn - đòn kéo có giằng ngang, và kiểu bốn thanh liên kết. Đi sâu vào cấu tạo chi tiết bộ nhíp lá (nhíp cái, nhíp phụ, ốp nhíp, chốt/bạc nhíp, đệm cao su, quang nhíp, bu-lông định tâm). Cung cấp bảng phân tích hiện tượng - nguyên nhân hư hỏng, bảng tiêu chuẩn đo kiểm dung sai mòn, và quy trình công nghệ tháo lắp hệ thống treo phụ thuộc 8 bước.

  • Bài 2: Sửa chữa và bảo dưỡng hệ thống treo độc lập (10 giờ: 3 giờ lý thuyết, 6 giờ thực hành, 1 giờ kiểm tra) Trình bày cấu tạo, đặc điểm động học của các kiểu treo độc lập phổ biến: kiểu thanh giằng MacPherson (bao gồm phân tích kỹ thuật đặt lệch lò xo triệt tiêu lực ngang và cơ cấu treo cao cấp có đòn chỉnh Camber), kiểu hình thang với chạc kép (double wishbone) đòn trên ngắn hơn đòn dưới, và kiểu chạc xiên; giới thiệu mạch điều khiển điện tử EMS (Electronically Modulated Suspension). Trình bày chi tiết lý thuyết và kỹ thuật kiểm tra, căn chỉnh 4 góc đặt bánh xe dẫn hướng: góc doãng (Camber), góc nghiêng dọc trụ đứng (Caster), góc nghiêng ngang của chốt chuyển hướng (Kingpin) và độ chụm (Toe-in) bằng các phương pháp cơ học (cam lệch tâm, thanh giằng, tấm chêm shim) hoặc trên thiết bị chuyên dùng.

  • Bài 3: Sửa chữa và bảo dưỡng bộ giảm xóc (5 giờ: 2 giờ lý thuyết, 3 giờ thực hành) Phân tích cấu tạo, nguyên lý hoạt động của giảm chấn thủy lực loại tác dụng một chiều và hai chiều (gồm vỏ che bụi, xi lanh, piston, trục piston, hệ thống van tiết lưu nén/trả). Hướng dẫn quy trình kiểm tra rò rỉ dầu thủy lực, biến dạng cơ học, phương pháp tháo lắp giảm xóc bằng thiết bị ép lò xo chuyên dụng và khắc phục sự cố kẹt van, mòn phớt chắn dầu.

  • Bài 4: Sửa chữa và bảo dưỡng khung xe (5 giờ: 2 giờ lý thuyết, 3 giờ thực hành) Cung cấp kiến thức về nhiệm vụ, yêu cầu và kết cấu các loại khung xe (khung xát-xi rời); các dạng sai hỏng đặc trưng (nứt, gãy, cong vênh, vặn xoắn do tải trọng hoặc va chạm); phương pháp kiểm tra biến dạng hình học khung xe và công nghệ nắn chỉnh, hàn gia cố khung xe theo tiêu chuẩn kỹ thuật.

  • Bài 5: Sửa chữa và bảo dưỡng vỏ xe (10 giờ: 3 giờ lý thuyết, 6 giờ thực hành, 1 giờ kiểm tra) Trình bày cấu tạo thân vỏ ô tô, phương thức liên kết vỏ với khung xe qua gối đỡ cao su; các hiện tượng biến dạng, rỉ sét, lỏng mối ghép thân vỏ; quy trình kiểm tra, gò hàn phục hồi hình học vỏ xe, căn chỉnh khe hở lắp ghép và quy trình bảo dưỡng vỏ xe.

Logic phân bổ nội dung đi từ tổng quan hệ thống cơ khí liên kết đàn hồi (treo phụ thuộc) đến các cơ cấu động học phức tạp hơn (treo độc lập, góc đặt bánh xe), tiếp nối bằng cơ cấu dập tắt dao động chuyên biệt (bộ giảm xóc), và hoàn thiện ở các cấu trúc chịu lực tĩnh và bán tĩnh của phương tiện (khung xe, vỏ xe).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và ứng dụng các nền tảng lý thuyết:

  • Lý thuyết động học và động lực học gầm ô tô: Quy luật truyền lực kéo, lực phanh từ bánh xe lên khung/vỏ xe; cơ chế biến dạng của bộ phận đàn hồi (thép nhíp, lò xo xoắn hình trụ, thanh xoắn) nhằm dập tắt dao động từ mặt đường gồ ghề.
  • Nguyên lý chuyển hóa năng lượng dao động: Cơ chế giảm chấn thông qua ma sát trượt biến thành nhiệt giữa các lá nhíp kim loại và quá trình lưu chất thủy lực bị nén qua lỗ van tiết lưu nhỏ trong xi lanh giảm xóc.
  • Hình học góc đặt bánh xe dẫn hướng: Định nghĩa toán học và động học của các góc: Camber (góc nghiêng bánh xe trong mặt phẳng ngang), Kingpin (góc nghiêng chốt xoay trong mặt phẳng ngang), Caster (góc nghiêng chốt xoay trong mặt phẳng dọc) và Toe-in (độ chụm bánh xe), giải thích nguyên lý ảnh hưởng của các góc này tới tính ổn định chuyển động thẳng, khả năng tự trả lái và hiện tượng mòn lốp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo dỡ cụm nhíp lá, rút chốt nhíp, tháo rời đòn dưới, tháo giảm chấn khỏi trụ đứng; thao tác kẹp giảm chấn lên ê-tô và sử dụng thiết bị ép chuyên dùng để tháo lò xo trụ.
  • Kỹ năng đo kiểm và phân tích (Analytical skills): Sử dụng thước cặp, panme, đồng hồ so để xác định các thông số kỹ thuật chính xác:
    • Kiểm tra độ mòn chốt nhíp (giới hạn cho phép $\le 0{,}75\text{ mm}$).
    • Kiểm tra khe hở chốt nhíp và bạc lót (tiêu chuẩn $0{,}06 - 0{,}75\text{ mm}$).
    • Kiểm tra độ găng ép của bạc lót vào tai cuốn lá nhíp ($0{,}05 - 0{,}25\text{ mm}$).
    • Kiểm tra chênh lệch bề rộng giữa các lá nhíp ($\le 2\text{ mm}$) và sai lệch chiều dài nhíp trái - phải ($\le 2{,}5\text{ mm}$).
    • Kiểm tra khe hở lỗ trung tâm nhíp với bu-lông định tâm ($\le 1\text{ mm}$).
  • Kỹ năng thực hành căn chỉnh (Practical competencies): Điều chỉnh độ chụm bằng việc xoay thanh kéo ngang/khâu ren hình thang lái; điều chỉnh góc Camber và Caster bằng xoay bu-lông cam lệch tâm hoặc thêm/bớt tấm chêm (shim) tại giá đỡ tay đòn trên.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ phương pháp đào tạo nghề theo mô đun kết hợp, trong đó cấu trúc mỗi bài học được tiêu chuẩn hóa thành 5 phần rõ ràng: Nhiệm vụ - Yêu cầu - Phân loại; Cấu tạo và hoạt động; Hiện tượng và nguyên nhân hư hỏng; Phương pháp kiểm tra - bảo dưỡng - sửa chữa; và Quy trình tháo lắp chi tiết.

  • Phương pháp giảng dạy thực hành: Giảng viên sử dụng các bảng quy trình công nghệ làm hướng dẫn chuẩn cho học viên thao tác. Điển hình như quy trình tháo hệ thống treo phụ thuộc gồm 8 bước cụ thể:
    1. Kích dầm dọc dưới khung xe và tháo bánh xe.
    2. Tháo ống dẫn dầu xi lanh phanh bánh xe (bịt kín chống bụi).
    3. Tháo thanh giằng.
    4. Tháo thanh cân bằng.
    5. Tháo đai ốc bắt giảm chấn (tháo đai ốc trên trước, sau đó tháo đai ốc bắt giá quay nhíp).
    6. Tháo bu-lông chữ U (quang nhíp), kích khung xe để nhíp tách khỏi giá đỡ cầu.
    7. Tháo chốt và bạc chốt nhíp để đưa bộ nhíp ra ngoài.
    8. Tháo rời các lá nhíp bằng búa, đục, clê.
  • Tích hợp tình huống chẩn đoán (Case studies): Giáo trình sử dụng phương pháp đối chiếu ma trận Triệu chứng hư hỏng – Nguyên nhân – Hậu quả – Biện pháp xử lý. Ví dụ: phân tích hiện tượng "xe nhao lái" do lệch góc đặt bánh xe hoặc biến dạng thanh giằng; hiện tượng "gõ lách cách ở gầm" do mòn vấu cao su hạn chế hành trình, mòn bạc chốt nhíp hoặc thiếu mỡ graphit bôi trơn giữa các lá nhíp.
  • Phương pháp đánh giá: Đánh giá định kỳ gồm 2 bài kiểm tra thực hành tính điểm độc lập (vào cuối Bài 2 và Bài 5). Tiêu chí đánh giá dựa trên:
    • Mức độ tuân thủ trình tự các bước tháo/lắp.
    • Tính chính xác trong sử dụng thiết bị đo (panme, đồng hồ so, thước đo độ chụm).
    • Khả năng hiệu chỉnh độ chụm và góc đặt bánh xe đạt dung sai cho phép ($\pm 1\text{ mm}$ đối với độ chụm).
    • An toàn lao động khi sử dụng kích nâng, giá kê và thiết bị nén ép lò xo.
  • Hướng dẫn tự học: Học viên cần kết hợp nghiên cứu bảng thông số góc đặt của các dòng xe thực tế được liệt kê trong tài liệu để luyện kỹ năng phân tích và đưa ra giải pháp điều chỉnh thích hợp trước khi thực hành trên xe.

Điểm nổi bật và dữ liệu kỹ thuật thực tế

Giáo trình cung cấp các thông số kỹ thuật thực tế phục vụ tra cứu và kiểm chuẩn trong môi trường xưởng:

1. Dữ liệu chuẩn về độ chụm và góc đặt bánh xe của một số dòng xe

Tài liệu cung cấp bảng thông số góc đặt bánh xe dẫn hướng cho nhiều dòng xe thương mại và du lịch nhằm làm căn cứ đo kiểm:

Dòng xe Độ chụm quy định (mm) Dung sai cho phép (mm) Góc doãng (Camber) Góc nghiêng dọc (Caster)
Opel 1200 — $+2{,}0$ $+15'$ $+4^\circ$
Ford Escort — — $+55'$ $+10^\circ 20'$
BMW 1502 — — $+30'$ $+40^\circ 30'$
Ford Taunus 1.6 — — $-45'$ $+10^\circ 45'$
Toyota Hiace 2WD — — $-15'$ $+10^\circ 40'$
Toyota Hiace 4WD — $+1{,}0$ $+0{,}5^\circ$ $+20^\circ 40'$

Ghi chú kỹ thuật từ giáo trình: Độ chụm quy định chung trên ô tô thường từ $2 - 6\text{ mm}$. Riêng xe con, độ chụm thông thường có giá trị $2 - 3\text{ mm}$ đối với xe cầu trước bị động, và $-3\text{ đến } -2\text{ mm}$ (độ mở) đối với xe cầu trước chủ động dẫn hướng. Dung sai điều chỉnh cho phép là $\pm 1\text{ mm}$.

2. Phân tích giải pháp kết cấu triệt tiêu lực ngang ở hệ thống treo MacPherson

Tài liệu chỉ ra nguyên lý cơ học trong hệ thống treo MacPherson: giảm chấn vừa đóng vai trò dập tắt dao động vừa chịu tải trọng thẳng đứng thay cho đòn treo trên. Do giảm chấn bị uốn nhẹ dưới tải trọng từ bánh xe, lực ngang ($A$ và $B$) xuất hiện gây ma sát lớn giữa piston và thành xi lanh. Giáo trình mô tả giải pháp kết cấu: đặt lệch đường tâm lò xo so với đường tâm giảm chấn nhằm tạo ra hệ phản lực ngược chiều ($a$ và $b$) để triệt tiêu ma sát và tiếng ồn, tăng tuổi thọ cụm chi tiết.

3. Phương pháp căn chỉnh góc đặt bằng cơ cấu cơ khí

Giáo trình hệ thống hóa 3 phương pháp điều chỉnh góc đặt bánh xe độc lập:

  • Điều chỉnh bằng cam lệch tâm: Xoay hai cam chỉnh cùng góc và cùng chiều sẽ làm thay đổi góc Camber; xoay một cam hoặc xoay hai cam ngược chiều nhau sẽ thay đổi góc Caster.
  • Điều chỉnh bằng thay đổi chiều dài thanh giằng: Ứng dụng cho hệ treo hình thang chạc kép có thanh giằng gắn vào đòn dưới.
  • Điều chỉnh bằng tấm chêm (shim): Bố trí tại trục bản lề của tay đòn trên. Thêm đệm phía trong giá đỡ làm giảm Camber dương; thêm đệm phía ngoài giá đỡ làm tăng Camber dương; thêm đệm một đầu và bớt đệm đầu kia sẽ làm tăng/giảm góc Caster.

Đối tượng sử dụng giáo trình

  • Học viên, sinh viên:
    • Sinh viên cao đẳng và đại học ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực học mô đun gầm ô tô ở học kỳ IV.
    • Học viên học nghề sửa chữa ô tô cần tài liệu hướng dẫn quy trình công nghệ tháo lắp và tiêu chuẩn kiểm tra dung sai gầm xe.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học: Vẽ kỹ thuật; Vật liệu cơ khí; Dung sai lắp ghép và đo lường kỹ thuật; Cơ kỹ thuật; Kỹ thuật an toàn và bảo hộ lao động; Công nghệ khí nén - thủy lực; Thực hành nguội cơ bản; Kỹ thuật chung về ô tô và công nghệ sửa chữa; cùng các mô đun sửa chữa động cơ và hệ thống truyền lực.
  • Giảng viên và cán bộ kỹ thuật xưởng: Sử dụng làm căn cứ biên soạn giáo án tích hợp, thiết lập bảng định mức kỹ năng thực hành nghề và quy chuẩn hóa các bước kiểm tra tay nghề trong xưởng.
  • Tự học và tham khảo kỹ thuật: Kỹ thuật viên tại các xưởng dịch vụ sửa chữa gầm ô tô có thể tra cứu các dung sai giới hạn (độ mòn bạc, chốt nhíp, khe hở bu-lông định tâm) và phương pháp xác định độ chụm cơ học (phương pháp đo dịch chuyển $180^\circ$ của bánh xe) khi không có thiết bị đo điện tử.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với chương trình đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ Cao đẳng nghề Công nghệ Ô tô theo chuẩn của Bộ Công Thương và Trường Cao đẳng Công nghiệp Nam Định, đồng thời phù hợp làm tài liệu thực hành chuyên sâu cho sinh viên đại học ngành Kỹ thuật Ô tô.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học phải nắm vững kiến thức về dung sai đo lường (đọc thước cặp, panme, đồng hồ so), vật liệu kim loại (thép lò xo, bạc lót cao su), cơ kỹ thuật và các quy tắc an toàn bảo hộ lao động trong xưởng sửa chữa cơ khí ô tô.

3. Điểm khác biệt về nội dung của giáo trình so với sách lý thuyết gầm ô tô tổng quát là gì?

Tài liệu tập trung vào kỹ thuật bảo dưỡng và sửa chữa với các chỉ số kỹ thuật cụ thể (độ mài mòn cho phép của chốt nhíp, khe hở bạc, độ lệch chiều dài lá nhíp) và quy trình tháo lắp từng bước kèm chỉ dẫn an toàn, thay vì chỉ mô tả nguyên lý vận hành đơn thuần.

4. Giáo trình hướng dẫn đo độ chụm bánh xe bằng những phương pháp nào?

Tài liệu hướng dẫn 2 phương pháp đo cơ học:

  • Cách 1: Đặt thước tì vào 2 má lốp khi xe đứng thẳng (đầu xích chạm nền), đánh dấu, cho xe lăn bánh để bánh quay $180^\circ$, đo lại khoảng cách giữa 2 điểm đánh dấu; hiệu số hai lần đo là độ chụm.
  • Cách 2: Kích nâng bánh xe, đo khoảng cách hai má lốp ở độ cao bằng nhau, đánh dấu phấn, quay bánh $180^\circ$ và đo lại khoảng cách.

5. Những nguyên nhân chính gây mòn lốp bất thường được nêu trong tài liệu gồm những gì?

Giáo trình phân tích 2 nhóm nguyên nhân chính:

  1. Áp suất khí nén trong lốp không đúng quy định của nhà sản xuất.
  2. Góc đặt bánh xe sai lệch (góc Camber, Caster, Kingpin hoặc độ chụm bị sai) làm xuất hiện hiện tượng trượt lết của bánh xe trên mặt đường khi chuyển động.

Kết luận

Giáo trình Sửa chữa và bảo dưỡng hệ thống di chuyển (Mã mô đun: C612021411) do Trường Cao đẳng Công nghiệp Nam Định ban hành cung cấp toàn diện cấu trúc lý thuyết và quy trình công nghệ thực hành của hệ thống treo, bộ giảm chấn, khung và vỏ xe ô tô.

Lộ trình học tập khuyến nghị dành cho người học là tiếp cận tuần tự theo kết cấu 5 bài học: từ nắm vững cấu tạo - sửa chữa hệ thống treo phụ thuộc, mở rộng sang động học hệ thống treo độc lập và kỹ thuật căn chỉnh 4 góc đặt bánh xe, khảo sát chi tiết bộ giảm chấn thủy lực, và kết thúc bằng quy trình phục hồi hình học khung và vỏ xe.

Để tối ưu hóa hiệu quả học tập, học viên nên kết hợp nghiên cứu giáo trình cùng sổ tay bảo dưỡng (Service Manual) của các dòng xe cụ thể và thực hiện đo kiểm thực tế trên các thiết bị chuyên dùng tại xưởng thực hành.
