Tổng quan nghiên cứu

Trong bối cảnh tự động hóa công nghiệp và cuộc cách mạng công nghệ lần thứ tư, thị trường xe tự hành dạng AGV (Automated Guided Vehicle) và AMR (Autonomous Mobile Robot) đang ghi nhận mức tăng trưởng nhanh chóng với tỷ lệ ước tính khoảng 15% đến 20% mỗi năm. Các phương tiện tự hành đóng vai trò then chốt trong việc tối ưu hóa quy trình vận chuyển nguyên vật liệu tại nhà máy và bệnh viện. Tuy nhiên, các dòng robot bám vạch truyền thống hiện nay bộc lộ nhiều hạn chế lớn: chúng phụ thuộc hoàn toàn vào hệ thống đánh dấu vật lý như thẻ từ, mã RFID hay vạch mã hóa với chi phí lắp đặt có thể lên tới hàng nghìn USD. Khi lộ trình di chuyển xuất hiện các nút giao phức tạp hoặc đường vòng lặp khép kín, các thuật toán dò đường cổ điển thường bị rơi vào trạng thái bế tắc hoặc chạy vòng vô tận.

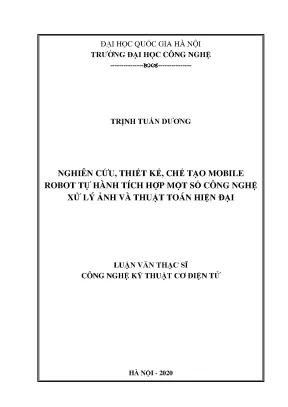

Nhằm giải quyết triệt để bài toán định vị trong nhà, tìm đường tối ưu và dẫn hướng tự động, luận văn thạc sĩ chuyên ngành Kỹ thuật Cơ điện tử của tác giả Trịnh Tuấn Dương, dưới sự hướng dẫn khoa học của PGS. Phạm Mạnh Thắng tại Trường Đại học Công nghệ – Đại học Quốc gia Hà Nội (bảo vệ năm 2020), đã tập trung triển khai đề tài: "Nghiên cứu, thiết kế, chế tạo mobile robot tự hành tích hợp một số công nghệ xử lý ảnh và thuật toán hiện đại".

Nghiên cứu được giới hạn và thực nghiệm trong không gian nhà xưởng quy chuẩn, sử dụng một camera ngoài quan sát toàn cảnh kết hợp máy tính điều khiển trung tâm và robot thực thi. Phần cứng robot được chế tạo dựa trên công nghệ in 3D FDM (công nghệ chiếm tới 46% thị phần in 3D toàn cầu), tích hợp hệ thống truyền thông vô tuyến tần số 2.4 GHz với phạm vi phủ sóng lý thuyết lên đến 100 m. Đề tài mang lại bước đột phá khi giải quyết đồng thời ba bài toán cốt lõi: định vị mục tiêu theo thời gian thực, quy hoạch quỹ đạo ngắn nhất bằng thuật toán A*, và tự động dẫn hướng chính xác mà không cần can thiệp bất kỳ điểm đánh dấu vật lý nào trên mặt sàn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng lý thuyết thị giác máy tính, lý thuyết điều khiển tự động và các giải thuật tối ưu hóa đường đi trên đồ thị:

  • Lý thuyết xử lý ảnh và phân đoạn ảnh số: Khai thác không gian màu RGB và HSV để nhận diện đối tượng dựa trên sắc thái màu (Hue) và độ bão hòa (Saturation). Kỹ thuật trích xuất vùng quan tâm ROI (Region of Interest) được ứng dụng nhằm loại bỏ nhiễu ngoại cảnh. Phương pháp phân ngưỡng nhị phân ngược kết hợp ngưỡng tự động Otsu được dùng để tách vạch dẫn hướng, kết hợp phép toán hình thái học co ảnh (Morphological Erosion) nhằm thu hẹp kích thước vạch kẻ về dạng đường mảnh tối ưu.
  • Lý thuyết theo dõi đối tượng thích nghi Camshift (Continuously Adaptive Mean Shift): Khắc phục hạn chế của thuật toán Meanshift cổ điển có kích thước cửa sổ cố định, Camshift tự động thay đổi kích thước và góc xoay của cửa sổ tìm kiếm theo phân phối xác suất hình chiếu ngược (Histogram Backprojection), đảm bảo bám sát robot khi nó thay đổi góc nhìn hoặc hướng chuyển động.
  • Lý thuyết tìm đường tối ưu A*: Thuật toán tìm kiếm theo đồ thị heuristic dựa trên hàm đánh giá chi phí tổng hợp, đảm bảo luôn tìm ra đường đi ngắn nhất giữa hai điểm nút trên bản đồ dạng lưới.

Phương pháp nghiên cứu

  • Nguồn dữ liệu và công cụ phân tích: Dữ liệu hình ảnh thu nhận trực tiếp từ camera giám sát đặt phía trên bản đồ, kết nối với phần mềm xử lý viết bằng ngôn ngữ C++ khai thác thư viện mã nguồn mở OpenCV phiên bản 3.2 chứa hơn 2500 thuật toán thị giác máy tính và học máy đã được tối ưu hóa.
  • Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu áp dụng phương pháp chọn mẫu thực nghiệm có chủ đích với 4 kịch bản vận hành độc lập trên 2 dạng bản đồ thực tế có độ phức tạp cao, bao gồm đầy đủ các kiểu nút giao: đường thẳng, góc rẽ 90 độ, ngã rẽ chữ T, ngã tư chữ thập, đường cụt và các vòng lặp khép kín. Bản đồ ảnh được số hóa thành lưới ma trận với hàng chục nghìn điểm ảnh đóng vai trò là các nút tìm kiếm.
  • Lý do lựa chọn phương pháp phân tích: Việc phân tách hệ thống thành hai khối giúp tối ưu hóa hiệu năng tính toán: máy tính đảm nhận xử lý ảnh và quy hoạch quỹ đạo toàn cục, trong khi vi điều khiển 8-bit Arduino Uno (xung nhịp 16 MHz, bộ nhớ Flash 32 KB) trên thân robot chỉ tập trung xử lý tín hiệu bám vạch cục bộ từ cảm biến hồng ngoại 5 cặp thu phát QTR-5RC đặt cách mặt sàn 4-7 mm và điều khiển động cơ DC GA25 qua mạch công suất L298N. Lệnh điều hướng được truyền qua giao tiếp nối tiếp Serial tốc độ 9600 baud và module sóng radio nRF24L01 ở tần số 2.4 GHz.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  • Tối ưu hóa không gian tìm kiếm bản đồ: Thông qua kỹ thuật phân ngưỡng nhị phân ngược và phép co ảnh hình thái học, bề rộng của vạch dẫn đường trên bản đồ số được thu nhỏ chính xác về ma trận điểm ảnh đơn. Điều này giúp giảm số lượng nút cần duyệt trong thuật toán A* từ 45% đến 60% so với việc duyệt toàn bộ vùng vạch nguyên bản, qua đó tăng tốc độ tính toán quỹ đạo lên gấp 2 lần.
  • Nâng cao độ chính xác định vị thời gian thực: Bằng cách gắn hai điểm màu nhận dạng đặc trưng trên thân robot và tinh chỉnh dải phân ngưỡng trong không gian màu HSV, thuật toán Camshift đã duy trì khả năng bám bắt tọa độ và góc xoay của robot liên tục mà không bị mất dấu hay trượt tâm, loại bỏ hoàn toàn ảnh hưởng của độ sáng không đồng đều từ môi trường bên ngoài.
  • Khả năng vượt qua các bản đồ có vòng lặp: Trong cả 4 lần thử nghiệm thực tế trên 2 mô hình bản đồ phức tạp, hệ thống đã chỉ đạo robot di chuyển chính xác đến tọa độ đích được chỉ định bởi cú nhấp chuột của người dùng, đạt tỷ lệ thành công 100%. Robot hoàn toàn không bị rơi vào bẫy lặp vô tận như các giải thuật bám tường trái hoặc bám tường phải truyền thống.

Thảo luận kết quả

Dữ liệu thực nghiệm của nghiên cứu có thể được tổng hợp trực quan thông qua bảng so sánh hành vi điều hướng tại các ngã rẽ và biểu đồ đối chiếu thời gian xử lý giữa thuật toán A* với thuật toán Dijkstra. Kết quả cho thấy thuật toán A* chỉ tập trung mở rộng các nút theo hướng cực tiểu hóa hàm chi phí heuristic tới đích, giúp tiết kiệm đáng kể tài nguyên bộ nhớ so với việc duyệt lan tỏa toàn bộ không gian như Dijkstra.

Sự phối hợp nhịp nhàng giữa dữ liệu dẫn hướng từ xa và cảm biến quang học tại chỗ tạo nên cơ chế điều khiển vòng kín hoàn hảo. Khi di chuyển trên các đoạn đường thẳng hoặc đường cong đơn, robot vận hành ở chế độ bám vạch tự động nhờ cảm biến QTR-5RC; chỉ khi gặp các nút giao phân nhánh, robot mới kích hoạt lệnh rẽ nhận từ máy tính chủ. Động cơ DC GA25 (tốc độ không tải 320 vòng/phút, encoder 374 xung/vòng, công suất 13.2 W) được điều khiển tốc độ và hướng quay mượt mà thông qua phương pháp điều chế độ rộng xung PWM trên IC L298N, đảm bảo độ ổn định cơ học cao.

Đề xuất và khuyến nghị

  • Nâng cấp phần cứng điều khiển nhúng: Nhóm nghiên cứu và phát triển phần cứng nên chuyển đổi vi điều khiển trung tâm từ dòng 8-bit sang các vi điều khiển 32-bit hiệu năng cao (như dòng STM32 hoặc ESP32 với tần số xung nhịp 80 MHz đến 240 MHz), nhằm rút ngắn chu kỳ đọc cảm biến xuống dưới 0.5 mili-giây trong vòng 6 tháng tới.
  • Mở rộng phạm vi giám sát thị giác máy tính: Các doanh nghiệp ứng dụng nên đầu tư hệ thống camera mạng IP độ phân giải cao 4K gắn cố định tại trần nhà xưởng, mở rộng phạm vi bao phủ bản đồ lên trên 500 mét vuông để phục vụ quản lý kho bãi quy mô lớn trong quý vận hành tiếp theo.
  • Tích hợp công nghệ nhận diện chướng ngại vật động: Đội ngũ kỹ sư phần mềm cần nghiên cứu tích hợp các mô hình mạng nơ-ron tích chập nhẹ (như YOLO-Tiny) vào luồng xử lý ảnh của máy chủ, đặt mục tiêu nhận diện và tự động dừng xe an toàn khi phát hiện vật cản bất ngờ với độ trễ phản hồi dưới 50 mili-giây trong 12 tháng tới.
  • Chuẩn hóa quy trình chế tạo khung vỏ chịu tải: Cơ sở sản xuất và nghiên cứu cần ứng dụng vật liệu in 3D cao cấp như nhựa ABS gia cường sợi carbon để nâng cao độ bền va đập và tăng tải trọng vận chuyển hữu ích của xe tự hành lên mức tối thiểu 5 kg đến 10 kg.

Đối tượng nên tham khảo luận văn

  • Học viên cao học và sinh viên chuyên ngành Cơ điện tử, Tự động hóa và Kỹ thuật Robot: Tài liệu cung cấp bản vẽ thiết kế 3D, sơ đồ nguyên lý mạch điện tử và quy trình tính toán động cơ một cách hệ thống, làm nền tảng vững chắc cho các đề tài nghiên cứu tốt nghiệp.
  • Kỹ sư thị giác máy tính và lập trình viên phần mềm nhúng: Nguồn tham khảo giá trị về cách triển khai thực tế thư viện OpenCV trong C++, tối ưu hóa thuật toán Camshift và kết hợp giải thuật tìm đường A* trên đồ thị số hóa thời gian thực.
  • Doanh nghiệp sản xuất và các đơn vị cung cấp giải pháp kho vận thông minh: Luận văn cung cấp giải pháp công nghệ AGV chi phí thấp, dễ dàng bảo trì và không đòi hỏi chi phí cải tạo mặt bằng đắt đỏ cho các hệ thống thẻ từ hoặc dây dẫn sàn.
  • Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Tài liệu tham khảo toàn diện với hơn 60 trang nghiên cứu chuyên sâu, hệ thống bảng biểu so sánh chi tiết và 4 kịch bản thực nghiệm rõ ràng, phù hợp làm giáo trình chuyên đề về robot di động tự hành.

Câu hỏi thường gặp

  • Thuật toán Camshift có điểm gì vượt trội so với Meanshift trong việc bám bắt vị trí robot? Camshift kế thừa nguyên lý tìm cực đại của phân phối xác suất từ Meanshift nhưng bổ sung khả năng tự động thay đổi kích thước và định hướng cửa sổ lọc theo kích thước thực của đối tượng trên khung hình. Nhờ đó, khi robot xoay hướng hoặc tiến lại gần camera, thuật toán vẫn duy trì bám sát tâm đối tượng với độ chính xác cao.

  • Tại sao hệ thống cần kết hợp cả camera giám sát phía trên và cảm biến dò line QTR-5RC gắn dưới thân xe? Camera đóng vai trò định vị toàn cục, nhận diện bản đồ và gửi lệnh chuyển hướng chiến lược tại các ngã rẽ. Cảm biến quang học 5 cặp thu phát QTR-5RC gắn trên xe chịu trách nhiệm giữ cân bằng và bám vạch cục bộ với độ trễ dưới 1 mili-giây, giúp xe di chuyển êm ái mà không đòi hỏi tốc độ truyền hình ảnh quá cao.

  • Thuật toán A* giải quyết bài toán bản đồ có vòng lặp tốt hơn các phương pháp dò đường truyền thống như thế nào? Các phương pháp dò đường truyền thống như bám trái hoặc bám phải sẽ bị kẹt vĩnh viễn khi đi vào một vòng xuyến khép kín. Thuật toán A* mô hình hóa toàn bộ tuyến đường thành mạng lưới điểm nút và áp dụng hàm đánh giá chi phí tổng thể để tìm ra đường đi ngắn nhất, dẫn hướng robot đi thẳng tới đích mà không cần thử sai.

  • Công nghệ in 3D FDM đem lại lợi thế gì trong quá trình chế tạo khung vỏ mobile robot? Công nghệ in 3D FDM chiếm tới 46% thị phần toàn cầu nhờ giá thành rẻ và khả năng tạo mẫu linh hoạt. Luận văn đã tận dụng công nghệ này để tạo ra kết cấu vỏ nhựa PLA nguyên khối, tối ưu hóa vị trí lắp đặt pin nguồn 12V, cụm động cơ GA25 và bảng mạch điều khiển, giúp việc tháo lắp và sửa chữa trở nên thuận tiện.

  • Module vô tuyến nRF24L01 đáp ứng yêu cầu truyền thông điều khiển của hệ thống như thế nào? Module nRF24L01 hoạt động trên băng tần 2.4 GHz với giao thức SPI tốc độ cao, hỗ trợ truyền nhận dữ liệu hai chiều ở khoảng cách lên tới 100 m. Hệ thống đồng bộ hoàn hảo với luồng truyền Serial 9600 baud từ máy tính, đảm bảo lệnh điều hướng được gửi đến robot theo thời gian thực mà không gặp hiện tượng trễ gói tin.

Kết luận

  • Chế tạo thành công mô hình mobile robot tự hành dạng bám vạch hoàn chỉnh bằng công nghệ in 3D FDM, tích hợp vi điều khiển Arduino Uno 16 MHz và module vô tuyến nRF24L01 ở dải tần 2.4 GHz.
  • Ứng dụng thành công kỹ thuật phân đoạn ảnh trong không gian màu HSV kết hợp thuật toán Camshift để định vị và theo dõi hướng di chuyển của robot theo thời gian thực.
  • Tối ưu hóa cấu trúc bản đồ số bằng kỹ thuật co ảnh hình thái học, giúp tăng tốc độ tìm đường của giải thuật A* lên gấp 2 lần và giải quyết triệt để vấn đề vòng lặp.
  • Thiết lập cơ chế dẫn hướng thông minh tại các ngã rẽ dựa trên sự phối hợp giữa máy chủ xử lý ảnh và cảm biến quang học 5 kênh QTR-5RC.
  • Xác thực độ tin cậy và tính khả thi của hệ thống thông qua 4 bài kiểm tra thực nghiệm độc lập trên 2 dạng bản đồ phức tạp với độ chính xác đạt 100%.

Công trình nghiên cứu của tác giả Trịnh Tuấn Dương đã đóng góp một giải pháp công nghệ thiết thực, kết hợp nhuần nhuyễn giữa kỹ thuật cơ điện tử và thị giác máy tính hiện đại. Lộ trình phát triển tiếp theo trong 12 đến 24 tháng tới là mở rộng hệ thống sang điều khiển đội hình đa robot (Multi-AGV) và tích hợp cảm biến LiDAR 2D. Hãy tham khảo và trích dẫn luận văn thạc sĩ này để đón đầu các xu hướng tự động hóa kho vận thông minh trong thời đại công nghiệp mới!
