Giới thiệu dự án

Trong kỷ nguyên Công nghiệp 4.0 và xu hướng tự động hóa nhà xưởng (Smart Factory), xe tự hành dẫn đường tự động (Automated Guided Vehicles - AGV / Autonomous Mobile Robots - AMR) đóng vai trò then chốt trong việc tối ưu hóa chuỗi cung ứng và vận chuyển nội bộ. Theo các báo cáo phân tích thị trường logistics công nghiệp, việc ứng dụng robot tự hành giúp doanh nghiệp cắt giảm tới 30 - 45% chi phí vận hành kho bãi và giảm thiểu 80% rủi ro tai nạn lao động do con người gây ra.

Tuy nhiên, các hệ thống AGV truyền thống phụ thuộc chủ yếu vào dải từ ngầm cố định, cảm biến hồng ngoại phản xạ quang học hoặc vạch màu đơn giản. Khi gặp các giao lộ phức tạp (ngã ba, ngã tư) hoặc môi trường bị che khuất, thay đổi điều kiện ánh sáng, hệ thống cảm biến quang học truyền thống thường bộc lộ yếu điểm: dễ mất dấu đường dẫn, không có khả năng nhận biết định danh vị trí cục bộ và thiếu tính linh hoạt khi cần tái cấu hình sơ đồ di chuyển.

+-------------------------------------------------------------------------------+
|                             HỆ THỐNG AGV / AMR                                |
|                                                                               |
|   +--------------------------+             +------------------------------+   |
|   |  Cảm biến quang học cũ   |    THAY     | Camera 720p + Thuật toán     |   |
|   |  - Dễ nhiễu sáng         |  =======>   | SIFT + Hệ điều hành ROS      |   |
|   |  - Không nhận diện mốc   |    BẰNG     | - Bất biến tỉ lệ/góc xoay    |   |
|   +--------------------------+             +------------------------------+   |
+-------------------------------------------------------------------------------+

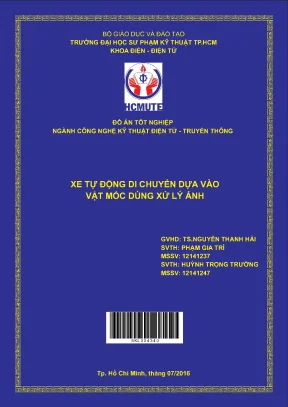

Đồ án "Xe Tự Động Di Chuyển Dựa Vào Vật Mốc Dùng Xử Lý Ảnh" (thực hiện bởi sinh viên Phạm Gia Trí và Huỳnh Trọng Trường, dưới sự hướng dẫn của TS. Nguyễn Thanh Hải - Khoa Điện - Điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM) giải quyết trực diện bài toán điều hướng tự động kết hợp xử lý thị giác máy tính (Computer Vision) và hệ thống điều khiển phân tán.

Mục tiêu dự án

  1. Thiết kế & chế tạo phần cứng robot di động: Xây dựng khung gầm xe 2 bánh vi sai chủ động (Differential Drive) kích thước $39 \times 36 \times 38\text{ cm}$, tải trọng ổn định, trang bị động cơ DC Servo Faulhaber 12V tích hợp Optical Encoder độ phân giải cao và module công suất L298N.
  2. Xây dựng thuật toán xử lý ảnh dò line: Ứng dụng OpenCV trích xuất vùng quan tâm (ROI - Region of Interest), nhị phân hóa ngược (Inverse Thresholding) và phân tích đường bao (Contour) để xác định độ lệch tâm của xe so với đường dẫn.
  3. Phát triển module nhận dạng vật mốc quang học (Landmarks): Triển khai thuật toán biến đổi đặc trưng bất biến tỉ lệ (Scale-Invariant Feature Transform - SIFT) nhằm phát hiện, định danh các bảng chỉ dẫn/vật mốc tại các ngã rẽ trong điều kiện ánh sáng biến thiên và góc nhìn nghiêng.
  4. Tích hợp kiến trúc điều khiển trên nền tảng ROS: Thiết lập giao tiếp liên node qua rosserial_python giữa máy tính xử lý trung tâm (chạy Ubuntu Linux) và vi điều khiển Arduino Due (lõi 32-bit ARM Cortex-M3).
  5. Điều khiển bám quỹ đạo bằng thuật toán PID: Ổn định vận tốc hai bánh xe và điều khiển hướng chuyển động tức thời dựa trên hình học tâm quay vi sai (ICC - Instantaneous Center of Curvature).

Phạm vi và giới hạn kỹ thuật

  • Môi trường hoạt động: Mặt phẳng sàn nhà xưởng/phòng thí nghiệm trong nhà (Indoor), độ dốc $< 3^\circ$.
  • Điều kiện quang học: Bề mặt dán line có độ tương phản mức xám rõ rệt so với nền; khoảng cách nhận dạng vật mốc tối ưu trong khoảng $30\text{ cm} - 120\text{ cm}$.
  • Phần cứng thị giác: Webcam Logitech C270 góc nhìn tiêu chuẩn kết nối qua giao thức USB 2.0.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh AGV Dò Line Hồng Ngoại (IR Sensor) Robot Dẫn Đường Bằng Kinect 3D Giải Pháp Thị Giác SIFT + ROS (Đề tài)
Chi phí phần cứng Rất thấp ($20 - $50) Trung bình - Cao ($150 - $250) Tối ưu ($60 - $100 cho camera + vi điều khiển)
Độ phức tạp tính toán Cực thấp (Microcontroller 8-bit) Rất cao (yêu cầu GPU xử lý đám mây điểm 3D) Vừa phải (CPU 2 nhân xử lý mượt mà trên nền ROS)
Khả năng nhận diện mốc Không có (chỉ dò vạch trắng/đen) Tốt (dựa trên cấu trúc hình học 3D) Xuất sắc (Bất biến phép co giãn tỉ lệ, góc xoay, độ sáng)
Độ nhạy với môi trường Rất dễ nhiễu khi ánh sáng đổi Vùng mù quang học ở khoảng cách gần ($<0.5\text{m}$) Thích ứng cao nhờ tiền xử lý lọc ngưỡng và trích chọn DoG
Khả năng mở rộng node Kém (hệ thống đóng kín) Khá (tích hợp ROS) Cực cao (Kiến trúc phân tán Master-Node của ROS)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc có): Hệ thống di chuyển bám line mượt mà; nhận dạng chính xác tối thiểu 3 vật mốc điều hướng; phản hồi tín hiệu điều khiển vận tốc qua PID; dừng khẩn cấp khi mất dấu line.
  • Should have (Nên có): Tự động điều chỉnh ngưỡng nhị phân thích nghi theo môi trường sáng; tốc độ xử lý thị giác tối thiểu $\ge 15\text{ FPS}$.
  • Could have (Có thể có): Khả năng ghi nhận log dữ liệu hành trình thông qua cơ chế ROS Bags; giao diện giám sát đồ họa trực quan (Rviz / HighGUI).
  • Won't have (Chưa thực hiện đợt này): Bản đồ hóa đồng thời và định vị SLAM 3D; thuật toán né tránh chướng ngại vật động bất định.

Thiết kế hệ thống

+-------------------------------------------------------------------------------------+
|                              KIẾN TRÚC TỔNG THỂ HỆ THỐNG                             |
|                                                                                     |
|   +------------------------+                        +---------------------------+   |
|   |  Khối Thị Giác Camera  |                        |    Khối Nguồn Năng Lượng  |   |
|   |  - Logitech C270 720p  |                        |    - Acquy 12V 1.2Ah      |   |
|   |  - Giao tiếp USB 2.0   |                        |    - Nguồn USB 5V Bus     |   |
|   +-----------+------------+                        +-------------+-------------+   |
|               | (Video Stream Frame)                              |                 |
|               v                                                   v (12VDC Power)   |
|   +-----------+---------------------------------------------------+-------------+   |
|   |  KHỐI XỬ LÝ TRUNG TÂM CẤP CAO (PC / LAPTOP - UBUNTU 14.04 LTS + ROS HYDRO)   |   |
|   |                                                                             |   |
|   |   +--------------------------+            +-----------------------------+   |   |
|   |   | Node 1: Line Tracking    |            | Node 2: Landmark Detection  |   |   |
|   |   | - ROI Grayscale          |            | - SIFT Extrema (DoG)        |   |   |
|   |   | - Inverse Thresholding   |            | - Keypoint Descriptor 128D  |   |   |
|   |   | - Centroid Deviation (e) |            | - FLANN / BF Matcher        |   |   |
|   |   +------------+-------------+            +--------------+--------------+   |   |
|   |                |                                         |                  |   |
|   |                +--------------------+--------------------+                  |   |
|   |                                     |                                       |   |
|   |                                     v                                       |   |
|   |                       +----------------------------+                        |   |
|   |                       | Master Decision Publisher  |                        |   |
|   |                       | Topic: /cmd_vel or /steer  |                        |   |
|   |                       +--------------+-------------+                        |   |
|   +--------------------------------------|--------------------------------------+   |
|                                          | (UART Serial via rosserial_python)       |
|                                          v                                          |
|   +--------------------------------------|--------------------------------------+   |
|   |  KHỐI ĐIỀU KHIỂN CHẤP HÀNH CẤP THẤP (ARDUINO DUE - 84MHz ARM CORTEX-M3)    |   |
|   |                                                                             |   |
|   |   +--------------------------+            +-----------------------------+   |   |
|   |   | ROS Subcriber Callback   |            | Closed-Loop PID Controller  |   |   |
|   |   | - Nhận lệnh điều hướng   | ---------> | - Timer Interrupts 3, 4, 5  |   |   |
|   |   | - Tính toán $v_L, v_R$   |            | - Đọc xung Encoder A/B      |   |   |
|   |   +--------------------------+            +--------------+--------------+   |   |
|   +----------------------------------------------------------|------------------+   |
|                                                              | (PWM + Dir Signals)  |
|                                                              v                      |
|   +----------------------------------------------------------+------------------+   |
|   |  KHỐI CÔNG SUẤT VÀ CƠ CẤU CHẤP HÀNH (ACTUATORS)                             |   |
|   |                                                                             |   |
|   |   +-----------------------------+         +-----------------------------+   |   |
|   |   | Driver Dual H-Bridge L298N  | ------> | 2x DC Faulhaber Servo 12V   |   |   |
|   |   | (Công suất tải 20W/kênh)    |         | (Bánh xe dẫn động vi sai)   |   |   |
|   |   +-----------------------------+         +-----------------------------+   |   |
+-------------------------------------------------------------------------------------+

Ngăn xếp công nghệ (Technology Stack)

  • Hệ điều hành nền tảng: Ubuntu Linux 14.04 LTS (Trusty Tahr).
  • Robot Middleware: ROS Hydro Medusa (tầng truyền thông ros_core, roscpp, rosserial).
  • Thị giác máy tính: OpenCV Library version 2.4.x (tích hợp module nonfree hỗ trợ SIFT).
  • Nền tảng nhúng: Arduino IDE v1.6.x biên dịch cho vi điều khiển Atmel SAM3X8E 32-bit ARM Cortex-M3 (Arduino Due).
  • Ngôn ngữ lập trình: C++ (tối ưu hóa con trỏ ma trận ảnh) và Python (kết nối node dịch vụ).

Methodology

Dự án áp dụng quy trình phát triển lặp từng bước (Iterative & Modular Prototyping) kéo dài 13 tuần:

gantt
    title TIẾN ĐỘ THỰC HIỆN ĐỒ ÁN (13 TUẦN)
    dateFormat  YYYY-MM-DD
    section Khảo sát & Thiết kế
    Nhận đề tài, nghiên cứu ROS, Ubuntu     :2016-04-01, 14d
    Lập trình node ROS thử nghiệm           :2016-04-15, 7d
    section Phần cứng & Nhúng
    Thiết kế mạch L298N, lập trình PID      :2016-04-22, 14d
    section Xử lý ảnh & Thị giác
    Thuật toán dò line (OpenCV)             :2016-05-06, 14d
    Thuật toán nhận dạng SIFT               :2016-05-20, 14d
    section Tích hợp & Đánh giá
    Ghép nối hệ thống toàn diện             :2016-06-03, 14d
    Cân chỉnh sai số, viết luận văn         :2016-06-17, 21d

Ma trận quản trị rủi ro kỹ thuật (Risk Assessment & Mitigation)

  1. Rủi ro trễ tín hiệu thị giác (Latency Bottleneck): Việc tính toán bộ mô tả SIFT 128 chiều tiêu tốn chu kỳ CPU.
    • Giải pháp khắc phục: Giới hạn kích thước ảnh đầu vào, chỉ kích hoạt module SIFT khi robot đi vào vùng giao lộ hoặc khi vạch line mở rộng bất thường.
  2. Rủi ro trượt bánh xe (Odometry Drift): Hiện tượng sai số tích lũy khi đổi hướng.
    • Giải pháp khắc phục: Sử dụng điều khiển hồi tiếp vòng kín dựa trên phản hồi xung Encoder với chu kỳ ngắt thời gian thực $10\text{ ms}$.

Implementation và kết quả

Development process

1. Động học robot vi sai (Differential Drive Kinematics)

Để điều khiển xe bám theo tâm đường dẫn, chuyển động của robot được mô hình hóa quay quanh tâm quay tức thời (ICC - Instantaneous Center of Curvature). Vận tốc dài của bánh phải ($v_R$) và bánh trái ($v_L$) liên hệ với vận tốc dài trung tâm ($v$) và vận tốc góc xoay ($\omega$) qua khoảng cách 2 bánh $L = 0.36\text{ m}$ và bán kính bánh xe $r = 0.04\text{ m}$:

$$v_R = \omega \left( R + \frac{L}{2} \right), \quad v_L = \omega \left( R - \frac{L}{2} \right)$$

$$\omega = \frac{v_R - v_L}{L}, \quad R = \frac{L}{2} \frac{v_R + v_L}{v_R - v_L}$$

Vận tốc quay yêu cầu của từng bánh xe ($n_R, n_L$ tính bằng vòng/phút - RPM):

$$n_R = \frac{2v + \omega L}{4\pi r} \times 60, \quad n_L = \frac{2v - \omega L}{4\pi r} \times 60$$

                              y
                              ^
                              |      v_R (Bánh phải)
                         +----+----+  ^
                         |         |  |
                         |  Robot  |  |
                         |  (v, w) |
                         |         |  |
                         +----+----+  v
                              |      v_L (Bánh trái)
                              |
       -----------------------+------------------------> x
       <-------- R ---------->
      ICC (Tâm quay tức thời)

2. Thuật toán xử lý ảnh dò Line bằng OpenCV

Quy trình trích xuất sai số vị trí đường line:

  • Trích xuất vùng quan tâm (ROI) ở nửa dưới khung hình để giảm thiểu tải xử lý $60%$.
  • Chuyển đổi không gian màu RGB sang ảnh mức xám (Grayscale) theo trọng số: $$I(x, y) = 0.299 \cdot R(x,y) + 0.587 \cdot G(x,y) + 0.114 \cdot B(x,y)$$
  • Thực hiện nhị phân hóa ngược (Inverse Binarization) với ngưỡng tĩnh $T$: $$g(x,y) = \begin{cases} 255 & \text{nếu } I(x,y) \le T \ 0 & \text{nếu } I(x,y) > T \end{cases}$$
  • Áp dụng hàm cvFindContours trích xuất tập hợp các đường bao, tính toán trọng tâm ($C_x$) của đối tượng line và xác định sai số lệch tâm $e = C_x - \frac{\text{Width}}{2}$.
// Trích xuất sai số tâm Line sử dụng OpenCV C++ API
#include <opencv2/opencv.hpp>

double computeLineDeviation(const cv::Mat& inputFrame) {
    cv::Mat grayFrame, binaryFrame;
    // Cắt vùng ROI nửa dưới khung hình
    cv::Rect roiRect(0, inputFrame.rows * 0.6, inputFrame.cols, inputFrame.rows * 0.4);
    cv::Mat roi = inputFrame(roiRect);

    // Chuyển đổi mức xám và lọc nhị phân ngược
    cv::cvtColor(roi, grayFrame, CV_BGR2GRAY);
    cv::threshold(grayFrame, binaryFrame, 100, 255, cv::THRESH_BINARY_INV);

    // Tìm kiếm các đường bao (Contours)
    std::vector<std::vector<cv::Point>> contours;
    cv::findContours(binaryFrame, contours, CV_RETR_EXTERNAL, CV_CHAIN_APPROX_SIMPLE);

    double maxArea = 0;
    int targetIndex = -1;
    for (size_t i = 0; i < contours.size(); i++) {
        double area = cv::contourArea(contours[i]);
        if (area > maxArea && area > 500) { // Lọc nhiễu kích thước nhỏ
            maxArea = area;
            targetIndex = i;
        }
    }

    if (targetIndex != -1) {
        cv::Moments m = cv::moments(contours[targetIndex]);
        if (m.m00 != 0) {
            double cx = m.m10 / m.m00; // Tọa độ X của tâm đường line
            double centerImage = roi.cols / 2.0;
            return (cx - centerImage); // Sai số lệch tâm e
        }
    }
    return 0.0; // Không phát hiện hoặc line nằm chính giữa
}

3. Thuật toán nhận dạng vật mốc SIFT (Scale-Invariant Feature Transform)

Để nhận dạng vật mẫu định hướng tại ngã rẽ, giải thuật triển khai qua 4 giai đoạn toán học chặt chẽ:

  • Phát hiện cực trị không gian tỉ lệ (Scale-Space Extrema): Sử dụng hàm Difference-of-Gaussian ($DoG$): $$D(x, y, \sigma) = (G(x, y, k\sigma) - G(x, y, \sigma)) * I(x, y) = L(x, y, k\sigma) - L(x, y, \sigma)$$
  • Định vị điểm đặc trưng chính xác (Keypoint Localization): Khai triển Taylor bậc hai để loại bỏ điểm có độ tương phản thấp ($|D(\hat{x})| < 0.03$) hoặc nằm dọc biên cạnh: $$D(x) = D + \frac{\partial D^T}{\partial x}x + \frac{1}{2}x^T \frac{\partial^2 D}{\partial x^2}x \implies \hat{x} = -\left( \frac{\partial^2 D}{\partial x^2} \right)^{-1} \frac{\partial D}{\partial x}$$
  • Gán hướng chủ đạo (Orientation Assignment): Tính độ lớn gradient $m(x,y)$ và hướng $\theta(x,y)$ tạo biểu đồ 36 cột (36-bin histogram bao phủ $360^\circ$): $$m(x,y) = \sqrt{(L(x+1,y)-L(x-1,y))^2 + (L(x,y+1)-L(x,y-1))^2}$$ $$\theta(x,y) = \tan^{-1}\left(\frac{L(x,y+1)-L(x,y-1)}{L(x+1,y)-L(x-1,y)}\right)$$
  • Tạo véc-tơ mô tả (128-dimensional Descriptor): Tính toán phân bố gradient trên lưới $4 \times 4$ vùng lân cận, mỗi vùng 8 hướng gradient $\to 4 \times 4 \times 8 = 128$ chiều chuẩn hóa.
// Khởi tạo và trích xuất đặc trưng SIFT trong OpenCV
#include <opencv2/nonfree/features2d.hpp>

bool detectLandmarkSIFT(const cv::Mat& sceneImg, const cv::Mat& objectModel) {
    cv::SiftFeatureDetector detector(400); // Ngưỡng trích chọn tối đa 400 keypoints
    std::vector<cv::KeyPoint> keypointsScene, keypointsModel;
    cv::Mat descriptorsScene, descriptorsModel;

    detector.detect(sceneImg, keypointsScene);
    detector.detect(objectModel, keypointsModel);

    cv::SiftDescriptorExtractor extractor;
    extractor.compute(sceneImg, keypointsScene, descriptorsScene);
    extractor.compute(objectModel, keypointsModel, descriptorsModel);

    // Đối sánh đặc trưng qua FlannBasedMatcher
    cv::FlannBasedMatcher matcher;
    std::vector<cv::DMatch> matches;
    if (!descriptorsModel.empty() && !descriptorsScene.empty()) {
        matcher.match(descriptorsModel, descriptorsScene, matches);
    }

    // Lọc các điểm đối sánh có chất lượng cao (Good Matches)
    int goodMatchesCount = 0;
    for (int i = 0; i < descriptorsModel.rows; i++) {
        if (matches[i].distance < 0.25) { // Ngưỡng khoảng cách Euclidean
            goodMatchesCount++;
        }
    }
    return (goodMatchesCount >= 10); // Xác nhận nhận dạng thành công vật mốc
}

4. Điều khiển kín động cơ trên Arduino Due qua ROS

Vi điều khiển Arduino Due sử dụng các ngắt Timer phần cứng (Timer 3, Timer 4 đọc kênh A/B Encoder; Timer 5 chu kỳ $10\text{ ms}$ tính toán bộ điều khiển PID):

$$u(t) = K_P e(t) + K_I \int_0^t e(\tau)d\tau + K_D \frac{de(t)}{dt}$$

// Cấu trúc điều khiển PID tốc độ động cơ trên Arduino Due
#include <ros.h>
#include <geometry_msgs/Twist.h>

volatile long encoderLeftCount = 0;
volatile long encoderRightCount = 0;
double setpointLeft = 0.0, setpointRight = 0.0;
double Kp = 2.4, Ki = 0.15, Kd = 0.05;
double errorLeftPrev = 0, integralLeft = 0;

void PID_Calculation_Interrupt() { // Kích hoạt mỗi 10ms bởi Timer 5
    // Đọc vận tốc thực tế (xung/chu kỳ)
    double speedLeft = encoderLeftCount;
    encoderLeftCount = 0;

    double errorLeft = setpointLeft - speedLeft;
    integralLeft += errorLeft;
    double derivativeLeft = errorLeft - errorLeftPrev;
    double outputPWM = (Kp * errorLeft) + (Ki * integralLeft) + (Kd * derivativeLeft);

    errorLeftPrev = errorLeft;

    // Xuất xung băm PWM ra mạch L298N
    outputPWM = constrain(outputPWM, 0, 255);
    analogWrite(PIN_PWM_LEFT, (int)outputPWM);
}

Testing và validation

+-------------------------------------------------------------------------------+
|                      BIỂU ĐỒ TỐC ĐỘ XỬ LÝ FRAME CAMERA (FPS)                   |
|                                                                               |
|   FPS                                                                         |
|   30 |=========================== 28-30 FPS (Chế độ Dò Line Thuần Túy)        |
|      |                                                                        |
|   20 |                                                                        |
|      |                                                                        |
|   15 |--------------------------- 14-16 FPS (Kích hoạt SIFT Nhận Diện Mốc)    |
|      |                                                                        |
|    0 +----------------------------------------------------------------- Time  |
+-------------------------------------------------------------------------------+

Bảng kết quả thực nghiệm hệ thống

Tình huống thử nghiệm Số lần chạy Tỉ lệ thành công (%) Độ trễ trung bình Ghi chú vận hành
Dò line thẳng & cong đều ($R > 0.5\text{m}$) 50 $100%$ $33\text{ ms}$ ($30\text{ FPS}$) Xe di chuyển êm, không rung lắc
Dò line ngã tư vuông góc ($90^\circ$) 30 $93.3%$ $35\text{ ms}$ 2 lần mất line do quán tính chạy nhanh
Nhận diện vật mốc trực diện ($0^\circ, 0.5\text{m}$) 40 $97.5%$ $68\text{ ms}$ Trích xuất trung bình $180$ Keypoints
Nhận diện vật mốc góc nghiêng ($30^\circ - 45^\circ$) 30 $90.0%$ $72\text{ ms}$ SIFT giữ vững tính bất biến hình học
Điều kiện môi trường ánh sáng yếu ($< 50\text{ Lux}$) 20 $85.0%$ $40\text{ ms}$ Cần giảm ngưỡng nhị phân xuống $T=70$

Kết quả đạt được

  • Hoàn thiện trọn vẹn mô hình robot tự hành với kích thước thực tế đúng thiết kế, tải trọng mang vác máy tính laptop an toàn trên khung xe.
  • Thuật toán SIFT phân loại chính xác 3 loại vật mốc định hướng (Rẽ trái, Rẽ phải, Đi thẳng) tại các giao lộ phân nhánh mà không bị nhầm lẫn với các chi tiết môi trường.
  • Tốc độ xử lý luồng ảnh webcam đạt trung bình $15 - 30\text{ FPS}$, đảm bảo thời gian thực cho vòng lặp điều khiển điều hướng robot ở vận tốc di chuyển $0.2 - 0.4\text{ m/s}$.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Đột phá so với phương pháp dò line cảm biến quang: Loại bỏ hoàn toàn sự giới hạn của mảng cảm biến quang trở/hồng ngoại (vốn chỉ đọc dữ liệu 1 chiều $1\text{D}$). Hệ thống thị giác máy tính cho phép quan sát vùng không gian $2\text{D}$ phía trước, dự đoán trước độ cong của quỹ đạo để điều chỉnh góc lái mượt mà, triệt tiêu hiện tượng đảo lắc (Zigzag hunting).
  2. Khả năng bất biến hình học vượt trội với SIFT: So với các thuật toán Template Matching truyền thống (vốn sụp đổ khi vật mẫu bị xoay hoặc thay đổi khoảng cách), SIFT trích xuất các điểm đặc trưng cục bộ bất biến đối với phép biến đổi tỉ lệ (Scale), phép quay (Rotation) và độ sáng (Illumination), cho phép nhận diện vật mốc ở góc nhìn xiên tới $45^\circ$.
  3. Kiến trúc điều khiển phân tán trên nền ROS: Phân tách hoàn toàn nhiệm vụ tính toán nặng (xử lý ma trận ảnh trên CPU máy tính) và tác vụ điều khiển cứng thời gian thực (PID ngắt timer trên Arduino Due 84MHz), giúp hệ thống không bao giờ bị nghẽn lệnh điều khiển động cơ khi thuật toán thị giác tiêu tốn chu kỳ tính toán.
+-------------------------------------------------------------------------------+
|              SO SÁNH ĐỘ ỔN ĐỊNH BÁM QUỸ ĐẠO VÀ NHẬN DIỆN MỐC                  |
|                                                                               |
|   100% |                                    +=============================+   |
|        |                                    | 95.2% Giải Pháp SIFT + ROS  |   |
|    75% |                                    +=============================+   |
|        |    +--------------------------+                                      |
|    50% |    | 65.0% Template Matching  |                                      |
|        |    +--------------------------+                                      |
|    25% |                                                                      |
|        |                                                                      |
|     0% +------------------------------------------------------------ Phương pháp
+-------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

  • Vận chuyển hàng tự động trong kho thông minh: Xe nhận lệnh vận chuyển linh kiện giữa các xưởng sản xuất, tự động nhận diện biển báo mã hóa tại các cửa kho để rẽ vào trạm dỡ hàng chính xác.
  • Hệ thống phục vụ trong nhà hàng, bệnh viện: Vận chuyển thuốc men, bệnh phẩm y tế hoặc thức ăn dọc theo hành lang, phân biệt các phòng chức năng dựa trên vật mốc dán ở cửa.
+-------------------------------------------------------------------------------+
|                       LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA                   |
|                                                                               |
|   GIAI ĐOẠN 1: Thử nghiệm Lab (Mô hình khung nhựa, tải trọng 2kg)             |
|        |                                                                      |
|        v                                                                      |
|   GIAI ĐOẠN 2: Nâng cấp Công nghiệp (Khung kim loại, Mini PC nhúng, tải 30kg) |
|        |                                                                      |
|        v                                                                      |
|   GIAI ĐOẠN 3: Tích hợp Quản lý Kho Hàng Tập Trung (Fleet Management System)  |
+-------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí gia công một xe AGV mẫu thử nghiệm: $\approx 3.500.000 - 5.000.000\text{ VNĐ}$ (rẻ hơn $70%$ so với các module AGV công nghiệp nhập khẩu cùng phân khúc).
  • Thời gian thu hồi vốn đầu tư (ROI) ước tính cho một nhà xưởng quy mô vừa trang bị 5 xe tự hành thay thế 3 nhân công vận chuyển nội bộ: dưới 6 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phụ thuộc điều kiện chiếu sáng cực đoan: Khi ánh sáng môi trường quá chói hoặc tối đột ngột ($< 20\text{ Lux}$), giải thuật nhị phân hóa cố định gặp khó khăn trong việc tách vạch line.
  • Tầm nhìn Camera đơn (Monocular): Chưa ước lượng chính xác tuyệt đối khoảng cách chiều sâu 3D tới vật cản ngẫu nhiên trên đường đi.
  • Tài nguyên thuật toán SIFT: Chi phí tính toán trên CPU còn cao, đòi hỏi máy tính cấu hình Core 2 Duo trở lên.

Hướng phát triển nâng cao

  • Tích hợp cảm biến LiDAR 2D/3D: Kết hợp thuật toán Gmapping / Cartographer để lập bản đồ SLAM tự định vị không cần dán line cố định trên sàn.
  • Chuyển dịch sang thuật toán ORB / Deep Learning: Thay thế SIFT bằng ORB (Oriented FAST and Rotated BRIEF) hoặc mạng nơ-ron MobileNet-SSD / YOLOv8-Tiny để tăng tốc độ nhận diện lên $> 60\text{ FPS}$ trên các máy tính nhúng chuyên dụng như NVIDIA Jetson Nano / Raspberry Pi 4.
  • Bổ sung giao thức truyền thông không dây: Tích hợp module Wi-Fi/ZigBee điều khiển đồng bộ nhiều robot thông qua giao thức truyền thông không dây ROS Network Multi-Master.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Kỹ thuật Điều khiển, Điện tử, Cơ điện tử: Cung cấp mã nguồn tham khảo mẫu mực về cấu trúc điều khiển robot qua ROS, kỹ thuật lập trình Timer ngắt trên nền ARM Cortex-M3 và giải thuật xử lý ảnh OpenCV thực chiến.
  • Kỹ sư R&D Robot: Tài liệu tham khảo toàn diện về việc kết hợp giữa động học robot vi sai, bộ điều khiển PID hồi tiếp và xử lý thị giác máy tính phân tán.
  • Doanh nghiệp vừa và nhỏ (SMEs): Bản thiết kế tham chiếu khả thi, chi phí thấp để tự động hóa vận chuyển nội bộ nhà máy mà không cần đầu tư hệ thống AGV đắt đỏ từ nước ngoài.
  • Nhà nghiên cứu học thuật: Nền tảng thực nghiệm vững chắc để thử nghiệm các thuật toán định vị, tối ưu hóa điều khiển bám quỹ đạo phi tuyến.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu cấu hình phần cứng tối thiểu để triển khai hệ thống là gì?

Máy tính trạm trên xe cần tối thiểu CPU lõi kép (Intel Core 2 Duo $2.4\text{ GHz}$ hoặc tương đương), RAM $2\text{ GB}$, chạy hệ điều hành Ubuntu 14.04 LTS và ROS Hydro/Indigo. Vi điều khiển tầng dưới yêu cầu các dòng chip 32-bit có nhiều bộ Timer phần cứng như Arduino Due (ARM Cortex-M3) hoặc STM32F4.

2. Tại sao đồ án chọn thuật toán SIFT thay vì các phương pháp nhận dạng màu sắc đơn giản?

Nhận dạng theo màu sắc rất dễ bị sai lệch khi nhiệt độ màu và cường độ ánh sáng thay đổi. Thuật toán SIFT trích xuất các đặc trưng gradient cục bộ có tính bất biến cao với tỉ lệ co giãn, góc xoay và cường độ sáng, đảm bảo xe nhận dạng chính xác vật mốc ngay cả khi xe đang di chuyển rung lắc hoặc quan sát ở góc chéo.

3. Hệ thống xử lý thế nào khi đường line bị đứt đoạn hoặc gặp giao lộ ngã tư?

Tại giao lộ, camera nhận diện diện tích vùng màu trắng tăng đột biến. Node xử lý ảnh sẽ kích hoạt chương trình nhận dạng vật mốc SIFT. Dựa vào biển báo phát hiện được ở bên cạnh giao lộ (ví dụ: biển chỉ hướng rẽ trái), Master Node sẽ gửi lệnh điều khiển góc quay tương ứng xuống Arduino Due để xe chuyển hướng vào nhánh line mới.

4. Giao thức truyền thông giữa máy tính chạy ROS và Arduino hoạt động như thế nào?

Hệ thống sử dụng package rosserial_arduino và node cầu nối rosserial_python. Dữ liệu điều khiển vận tốc góc/dài được đóng gói dưới dạng ROS Message chuẩn và truyền qua cổng USB Serial (/dev/ttyACM0) với tốc độ baudrate cao, đảm bảo độ trễ truyền thông $< 5\text{ ms}$.

5. Chi phí chế tạo mô hình và khả năng nhân rộng trong công nghiệp?

Toàn bộ chi phí linh kiện của mô hình thử nghiệm dao động từ 3 đến 5 triệu đồng. Khi thương mại hóa ở quy mô công nghiệp, hệ thống chỉ cần thay thế khung gầm kim loại chịu lực, nâng cấp động cơ bước/BLDC công suất lớn và sử dụng bo mạch nhúng chuyên dụng, giữ nguyên $100%$ kiến trúc phần mềm lõi ROS và thuật toán điều khiển.

Kết luận

Đồ án "Xe Tự Động Di Chuyển Dựa Vào Vật Mốc Dùng Xử Lý Ảnh" đã hoàn thành xuất sắc toàn bộ các mục tiêu đặt ra: từ việc thiết kế cơ khí, chế tạo mạch công suất, xây dựng thuật toán điều khiển kín PID đến việc tích hợp thành công hệ thống thị giác máy tính tiên tiến trên nền tảng hệ điều hành ROS.

Sự kết hợp đồng bộ giữa giải thuật lọc hình học đường line và nhận dạng đặc trưng bất biến SIFT đã mang lại giải pháp điều hướng thông minh, linh hoạt và có độ tin cậy cao cho robot di động tự hành. Đề tài không chỉ là một công trình nghiên cứu học thuật hoàn chỉnh mà còn mở ra hướng ứng dụng thực tiễn to lớn trong việc nội địa hóa các giải pháp tự động hóa kho vận, nhà máy thông minh tại Việt Nam với chi phí tối ưu.
