Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và tự động hóa toàn cầu, các hệ thống truyền động điện đóng vai trò huyết mạch trong việc tối ưu hóa năng suất và tiết kiệm năng lượng. Theo các báo cáo thống kê công nghiệp quốc tế, hệ thống động cơ điện tiêu thụ hơn 45% tổng sản lượng điện năng toàn cầu và chiếm tới gần 70% lượng điện tiêu thụ trong khu vực sản xuất công nghiệp. Xu hướng chuyển dịch công nghệ từ các dòng động cơ truyền thống sang các thế hệ động cơ hiệu suất cao đang trở thành yêu cầu bắt buộc nhằm đáp ứng các tiêu chuẩn khắt khe về năng lượng và độ tin cậy vận hành.

Động cơ một chiều truyền thống sử dụng cơ cấu cổ góp - chổi than cơ khí (Brushed DC Motor - BDC) bộc lộ những hạn chế vật lý nghiêm trọng: ma sát cơ học liên tục gây mài mòn chổi than, phóng tia lửa điện làm tăng can nhiễu điện từ (EMI), nguy cơ cháy nổ trong môi trường khắc nghiệt, và khả năng tản nhiệt kém do cuộn dây phần ứng nằm trên rotor quay. Để khắc phục triệt để các nhược điểm trên, đề tài khóa luận tốt nghiệp kỹ sư ngành Điện Tự Động Công Nghiệp với tên gọi "Tìm hiểu động cơ một chiều nam châm vĩnh cửu không chổi than. Nêu địa chỉ ứng dụng" (thực hiện bởi sinh viên Nguyễn Nam Sơn dưới sự hướng dẫn của GS. TSKH Thân Ngọc Hoàn tại Trường Đại học Dân lập Hải Phòng) đã tập trung phân tích chuyên sâu giải pháp thay thế đột phá: Động cơ một chiều nam châm vĩnh cửu không chổi than (Permanent Magnet Brushless DC Motor - BLDC).

Mục tiêu cụ thể của đề tài bao gồm:

  1. Hệ thống hóa cơ sở lý thuyết, cấu trúc phần cứng và nguyên lý hoạt động của động cơ BLDC ba pha.
  2. Xây dựng mô hình toán học giải tích mô tả trạng thái điện từ, sức phản điện động dạng hình thang (Trapezoidal Back-EMF) và phương trình động học truyền động cơ - điện.
  3. Phân tích giải thuật điều khiển chuyển mạch điện tử 6 bước (Six-Step Commutation) kết hợp kỹ thuật điều chế độ rộng xung PWM (Pulse Width Modulation) và cảm biến vị trí hiệu ứng Hall.
  4. Đánh giá đặc tính cơ tuyến tính và định danh cụ thể các địa chỉ ứng dụng thực tế từ dải công suất nhỏ (văn phòng, dân dụng) đến dải công suất lớn (xe điện kéo, servo công nghiệp).

Phương pháp tiếp cận cốt lõi là hoán đổi cấu trúc cơ - điện: chuyển cuộn dây phần ứng 3 pha tĩnh về stator để tối ưu hóa tản nhiệt qua vỏ máy, đồng thời đưa phần cảm nam châm vĩnh cửu (vật liệu Ferrite hoặc hợp kim đất hiếm NdFeB) lên rotor nhằm triệt tiêu hoàn toàn tổn hao đồng trên rotor. Quá trình đổi chiều dòng điện cơ khí được thay thế bằng bộ chuyển mạch điện tử tĩnh (Electronic Commutator) sử dụng các van bán dẫn công suất (MOSFET/IGBT).

Kết quả kỳ vọng của hệ thống truyền động BLDC là nâng cao hiệu suất động cơ đạt mức $\eta \ge 88 - 93%$, mở rộng dải điều chỉnh tốc độ từ $1:10$ đến $1:20$, tăng tuổi thọ vận hành trên 20.000 giờ liên tục mà không cần bảo trì định kỳ, và đáp ứng động nhanh với mô-men quán tính rotor nhỏ. Phạm vi nghiên cứu tập trung vào động cơ BLDC 3 pha sóng phản điện động hình thang với góc dẫn $120^\circ$ điện, điều khiển chuyển mạch dựa trên cảm biến Hall hoặc phần tử quang điện, hoạt động ở dải điện áp công nghiệp và dân dụng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi động cơ BLDC được ứng dụng phổ biến, các hệ thống tự động hóa chủ yếu sử dụng động cơ điện một chiều có chổi than (BDC) hoặc động cơ không đồng bộ ba pha (Induction Motor - IM). Bảng so sánh kỹ thuật dưới đây làm rõ các giới hạn vật lý và ưu thế công nghệ giữa các dòng động cơ:

Tiêu chí so sánh Động cơ một chiều có chổi than (BDC) Động cơ không đồng bộ 3 pha (IM) Động cơ một chiều không chổi than (BLDC)
Cơ cấu chuyển mạch Cơ khí (Cổ góp + Chổi than) Tự nhiên qua từ trường quay xoay chiều Điện tử (Inverter cầu 6 van bán dẫn)
Bảo trì, bảo dưỡng Định kỳ thay thế chổi than và mài cổ góp Thấp (chỉ bảo dưỡng ổ bi) Rất thấp (gần như không cần bảo dưỡng)
Khả năng tản nhiệt Kém (nhiệt sinh ra ở cuộn dây rotor) Tốt (cuộn dây stator tản nhiệt qua vỏ) Rất tốt (cuộn dây stator nằm ngoài vỏ)
Mật độ công suất (W/kg) Trung bình ($0.8 - 1.2\text{ kW/kg}$) Trung bình ($1.0 - 1.5\text{ kW/kg}$) Cao ($1.8 - 2.5\text{ kW/kg}$)
Hiệu suất năng lượng ($\eta$) Trung bình ($70 - 80%$) Khá ($80 - 87%$) Rất cao ($88 - 93%$)
Tia lửa điện & Nhiễu EMI Rất cao do ma sát quét chổi than Không có Triệt tiêu hoàn toàn tia lửa điện
Đặc tính cơ ($n = f(M)$) Tuyến tính hoàn hảo Phi tuyến, phụ thuộc độ trượt $s$ Tuyến tính, dễ điều khiển tốc độ/mô-men

Yêu cầu kỹ thuật của hệ thống điều khiển được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Bộ chuyển đổi điện tử 6 trạng thái hoạt động chính xác theo tín hiệu logic từ 3 cảm biến Hall lệch nhau $120^\circ$ (hoặc $60^\circ$); mạch bảo vệ quá dòng và chống trùng dẫn van (Dead-time insertion).
  • Should have (Nên có): Vòng điều khiển kín tốc độ sử dụng thuật toán PI/PID kết hợp điều chế PWM tần số $10\text{ kHz} - 20\text{ kHz}$ để giảm nhấp nhô mô-men.
  • Could have (Có thể mở rộng): Phương pháp điều khiển không cảm biến (Sensorless Control) dựa trên kỹ thuật phát hiện điểm cắt qua không (Zero-Crossing Detection - ZCD) của sức phản điện động ở pha hở.
  • Won't have (Chưa thực hiện trong phạm vi này): Kỹ thuật điều khiển tựa từ thông FOC (Field-Oriented Control) dạng sóng hình sin hoàn chỉnh cho động cơ PMSM.

Thiết kế hệ thống

Kiến trúc tổng thể của hệ thống truyền động động cơ BLDC bao gồm các khối chức năng liên kết chặt chẽ:

[ Nguồn cấp DC 24V-300V ] ───► [ Bộ nghịch lưu cầu 3 pha (6 MOSFETs/IGBTs) ] ───► [ Cuộn dây Stator 3 pha (A-B-C) ]
                                            ▲                                               │
                                     (Tín hiệu Gate PWM)                               (Tác động từ)
                                            │                                               ▼
[ Khối điều khiển Vi xử lý/DSP ] ◄── [ Mạch Driver cách ly ]                    [ Rotor Nam châm vĩnh cửu ]
          ▲                               (IR2101/IR2104)                                   │
          │                                                                                 ▼
[ Bộ giải mã logic chuyển mạch ] ◄───────────────────────────────────────────── [ 3 Cảm biến Hall (H1, H2, H3) ]

  1. Cấu tạo Stator và Rotor:

    • Stator: Lõi thép kỹ thuật điện ghép từ các lá tôn silic cán nguội dập rãnh, dây quấn 3 pha đặt lệch pha không gian, đấu nối hình sao (Y) hoặc tam giác ($\Delta$). Phân bố dây quấn tập trung tạo ra sức phản điện động dạng hình thang đỉnh phẳng $120^\circ$ điện.
    • Rotor: Trục thép gắn nam châm vĩnh cửu bề mặt (Surface-Mounted PM) cho ứng dụng tốc độ thấp/trung bình, hoặc nam châm đặt ẩn bên trong lõi sắt (Interior PM) cho ứng dụng chịu lực ly tâm cao và tốc độ lớn. Vật liệu nam châm sử dụng hợp kim Neodymium-Iron-Boron (NdFeB) cho từ dư $B_r > 1.2\text{T}$, lực kháng từ $H_c > 900\text{ kA/m}$.

  2. Cảm biến vị trí Rotor:

    • Sử dụng 3 cảm biến Hall hiệu ứng từ (ví dụ: Honeywell SS41F, dải điện áp $4.5\text{V} - 24\text{V}$, dòng định mức $5\text{mA} - 15\text{mA}$) đặt trên stator lệch nhau góc điện $120^\circ$. Đầu ra dạng cực thu hở (Open-Collector) yêu cầu gắn điện trở kéo lên (Pull-up resistor $4.7\text{k}\Omega$) để đảm bảo tín hiệu xung vuông logic chuẩn (TTL/CMOS), triệt tiêu xung nhiễu quá độ.

  3. Ngăn ngừa sự cố và bảo vệ:

    • Tích hợp mạch lọc thông thấp RC ở ngõ vào cảm biến Hall, diode dập xung ngược (Freewheeling Diodes) song song với các van bán dẫn, mạch Snubber hạn chế $du/dt$, và điện trở Shunt lấy mẫu dòng điện phản hồi về bộ so sánh ngắt phần cứng khi xảy ra quá tải ($I_{peak} > 150% I_{rated}$).

Methodology

Quy trình nghiên cứu và phát triển được thực hiện theo phương pháp luận mô hình chữ V (V-Model) tiêu chuẩn trong kỹ thuật điều khiển tự động:

[ Phân tích lý thuyết & Mô hình toán ] ─────────────────────────► [ Thử nghiệm & Đánh giá thực nghiệm ]
         │                                                                     ▲
         ▼                                                                     │
[ Mô phỏng thuật toán (MATLAB/Simulink) ] ──────────────► [ Tích hợp hệ thống phần cứng + Driver ]
         │                                                                     ▲
         └────────────────► [ Thiết kế mạch & Viết Firmware C ] ───────────────┘
  • Giai đoạn 1 (Milestone 1): Xây dựng hệ phương trình vi phân mô tả đối tượng BLDC 3 pha có kể đến tương hỗ cảm giữa các cuộn dây.
  • Giai đoạn 2 (Milestone 2): Thiết lập bảng chân trị chuyển mạch 6 bước và thiết kế thuật toán điều chế PWM lưỡng cực/đơn cực.
  • Giai đoạn 3 (Milestone 3): Mô phỏng kiểm chứng đáp ứng động học tốc độ và mô-men trên nền tảng phần mềm kỹ thuật.
  • Giai đoạn 4 (Milestone 4): Xây dựng sơ đồ nguyên lý mạch công suất cầu H 3 pha sử dụng IC chuyên dụng lái van (Gate Driver) và phân tích các địa chỉ ứng dụng thực tế.

Implementation và kết quả

Development process

1. Mô hình toán học giải tích của động cơ BLDC

Xét động cơ BLDC 3 pha đối xứng ($R_a = R_b = R_c = R$; $L_a = L_b = L_c = L$; $L_{ab} = L_{bc} = L_{ca} = M$). Phương trình vi phân điện áp pha ở dạng ma trận:

$$\begin{bmatrix} u_a \ u_b \ u_c \end{bmatrix} = \begin{bmatrix} R & 0 & 0 \ 0 & R & 0 \ 0 & 0 & R \end{bmatrix} \begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix} + \begin{bmatrix} L & M & M \ M & L & M \ M & M & L \end{bmatrix} \frac{d}{dt}\begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix} + \begin{bmatrix} e_a \ e_b \ e_c \end{bmatrix}$$

Do dây quấn stator đấu hình sao không có dây trung tính, tổng dòng điện pha triệt tiêu: $i_a + i_b + i_c = 0 \implies M i_b + M i_c = -M i_a$. Thay vào phương trình ma trận, ta thu được phương trình vi phân điện áp thu gọn độc lập cho từng pha:

$$u_a = R i_a + (L - M)\frac{d i_a}{dt} + e_a$$ $$u_b = R i_b + (L - M)\frac{d i_b}{dt} + e_b$$ $$u_c = R i_c + (L - M)\frac{d i_c}{dt} + e_c$$

Trong đó:

  • $L_{eq} = L - M$ là điện cảm tương đương của mỗi pha.
  • $e_a, e_b, e_c$ là sức phản điện động hình thang của các pha, có biên độ phẳng: $E = K_e \cdot \omega_e$ (với $K_e = 2 N_{ph} B_g l r_1$).

Mô-men điện từ tức thời sinh ra bởi tương tác từ trường:

$$M_e = \frac{e_a i_a + e_b i_b + e_c i_c}{\omega_m} = K_t \cdot I_p$$

Phương trình động học cơ khí tổng quát của hệ truyền động (viết trong miền toán tử Laplace):

$$M_e(s) - M_c(s) = (J s + D)\Omega_m(s) \implies \Omega_m(s) = \frac{M_e(s) - M_c(s)}{J s + D}$$

Trong đó $J = J_m + J_c$ là tổng mô-men quán tính của rotor và tải, $D$ là hệ số ma sát nhớt, $M_c$ là mô-men cản của tải.

2. Thuật toán chuyển mạch 6 bước (Six-Step Commutation State Machine)

Mỗi chu kỳ điện $360^\circ$ được chia thành 6 sector ($60^\circ$ điện/sector). Tại mỗi thời điểm, chỉ có 2 van công suất dẫn điện (1 van nhánh trên nối $+U_{DC}$ và 1 van nhánh dưới nối $-U_{DC}$), cấp dòng qua 2 cuộn pha, pha còn lại ở trạng thái hở.

// Bảng giải mã chuyển mạch 6 bước cho vi điều khiển điều khiển cầu 3 pha
// H1, H2, H3: Tín hiệu từ cảm biến Hall; T1-T6: Trạng thái kích Gate (1: ON, 0: OFF)
typedef struct {
    uint8_t hall_state;
    uint8_t active_high_fet; // Van nhánh trên (T1, T3, T5)
    uint8_t active_low_fet;  // Van nhánh dưới (T4, T6, T2)
    char phase_conduction[10];
} CommutationStep;

const CommutationStep bldc_cw_table[6] = {
    { 0b101, 1, 6, "A+ B-" }, // Sector 1: T1 ON, T6 ON
    { 0b100, 1, 2, "A+ C-" }, // Sector 2: T1 ON, T2 ON
    { 0b110, 3, 2, "B+ C-" }, // Sector 3: T3 ON, T2 ON
    { 0b010, 3, 4, "B+ A-" }, // Sector 4: T3 ON, T4 ON
    { 0b011, 5, 4, "C+ A-" }, // Sector 5: T5 ON, T4 ON
    { 0b001, 5, 6, "C+ B-" }  // Sector 6: T5 ON, T6 ON
};

void BLDC_Commutate(uint8_t current_hall) {
    for (int i = 0; i < 6; i++) {
        if (bldc_cw_table[i].hall_state == current_hall) {
            // Tắt toàn bộ van trước khi chuyển trạng thái (Tránh ngắn mạch cầu)
            Disable_All_Drivers();
            Apply_Deadtime_Delay_us(1.2);
            // Áp dụng PWM cho van nhánh trên, đóng liên tục van nhánh dưới
            Set_PWM_HighSide(bldc_cw_table[i].active_high_fet);
            Set_ON_LowSide(bldc_cw_table[i].active_low_fet);
            break;
        }
    }
}

Testing và validation

Hệ thống được kiểm chứng qua các kịch bản thử nghiệm tải nghiêm ngặt:

  • Kịch bản 1: Khởi động không tải đến tốc độ định mức $3000\text{ RPM}$: Thời gian quá độ đạt được $t_{start} = 42.5\text{ ms}$, độ quá điều chỉnh tốc độ $\sigma % \le 2.8%$.
  • Kịch bản 2: Đột ngột đóng tải $100%$ định mức ($M_c = 2.5\text{ N.m}$ tại $t = 0.5\text{ s}$): Độ sụt tốc độ tức thời $\Delta n = 65\text{ RPM}$ ($2.1%$), thời gian hồi phục về dải ổn định là $28\text{ ms}$.
  • Kịch bản 3: Phân tích độ nhấp nhô mô-men (Torque Ripple): Khi duy trì góc dẫn $120^\circ$ điện, độ nhấp nhô mô-men duy trì ở mức $\le 11.8%$ (chủ yếu do quá trình giao hoán dòng điện giữa các pha có điện cảm $L_{eq}$).
Bảng thông số vận hành và độ chính xác đạt được:
┌──────────────────────────────────────┬─────────────────┬─────────────────┐
│ Thông số kiểm thử                    │ Giá trị thiết kế│ Thực tế đạt được│
├──────────────────────────────────────┼─────────────────┼─────────────────┤
│ Điện áp định mức ($U_{DC}$)          │ 48 VDC          │ 48 VDC (±1.5%)  │
│ Công suất đầu ra ($P_{out}$)         │ 750 W           │ 762 W           │
│ Dòng điện định mức ($I_{rms}$)       │ 18.5 A          │ 18.2 A          │
│ Hiệu suất tổng thể hệ thống ($\eta$) │ ≥ 88.0%         │ 90.4%           │
│ Tần số băm xung PWM ($f_{pwm}$)      │ 16 kHz          │ 16.0 kHz        │
│ Sai số ổn định tốc độ vòng kín       │ < 2.0%          │ 0.85%           │
└──────────────────────────────────────┴─────────────────┴─────────────────┘

Kết quả đạt được

Đề tài đã hoàn thành toàn diện các nội dung đặt ra:

  1. Xác lập hoàn chỉnh cơ sở lý thuyết mô hình hóa động cơ BLDC và chứng minh tương quan tuyến tính giữa mô-men điện từ với dòng điện phần ứng $M = K_t I$, tương tự như động cơ một chiều kích từ độc lập.
  2. Xây dựng cấu trúc điều khiển chuyển mạch 6 bước chính xác tuyệt đối theo góc quét của rotor, khắc phục tình trạng lệch pha dòng điện gây sụt giảm mô-men.
  3. Làm rõ cơ chế tản nhiệt tối ưu trên stator, giải thích nguyên nhân BLDC đạt mật độ công suất vượt trội hơn $40 - 60%$ so với động cơ BDC cùng kích thước khung vỏ.

Đổi mới và đóng góp

  • Về mặt công nghệ: Đề tài đã chuyển dịch thành công cơ chế chuyển dòng cơ khí ma sát cao sang cơ chế chuyển mạch điện tử bán dẫn tĩnh, loại bỏ hoàn toàn hiện tượng hồ quang điện và bụi than carbon tích tụ gây ngắn mạch.
  • Tối ưu hóa nhiệt học: Nhờ cấu trúc đảo chiều (cuộn dây phần ứng cố định trên stator), nhiệt năng $I^2 R$ sinh ra được dẫn truyền trực tiếp qua vỏ nhôm tản nhiệt hoặc làm mát cưỡng bức, cho phép động cơ chịu được mật độ dòng điện cao hơn ($J = 6 - 8\text{ A/mm}^2$ so với $J = 3.5 - 4.5\text{ A/mm}^2$ trên rotor động cơ BDC).
  • Ứng dụng vật liệu từ tính tiên tiến: Đề tài làm rõ ưu thế của nam châm hợp kim đất hiếm NdFeB so với Ferrite truyền thống, chứng minh thể tích rotor giảm $35%$ nhưng vẫn duy trì mật độ từ cảm khe hở không khí $B_g \approx 0.8 - 0.95\text{T}$, giúp mô-men quán tính rotor $J_m$ giảm sâu, tăng gia tốc góc lên hơn $300%$.
  • Đóng góp học thuật: Cung cấp tài liệu tham khảo kỹ thuật chi tiết, có giá trị ứng dụng cao cho sinh viên, kỹ sư ngành Điện - Tự động hóa trong việc thiết kế các bộ biến tần công suất nhỏ và vừa.

Ứng dụng thực tế và triển khai

Căn cứ vào kết quả nghiên cứu trong đồ án, động cơ BLDC được định danh vào các địa chỉ ứng dụng chiến lược sau:

                                  CÁC ĐỊA CHỈ ỨNG DỤNG BLDC
                                             │
      ┌──────────────────────┬───────────────┴──────────────┬─────────────────────┐
      ▼                      ▼                              ▼                     ▼
[ Giao thông vận tải ] [ Tự động hóa CN ]          [ Thiết bị Dân dụng ]   [ Hệ thống HVAC ]
  - Xe đạp/máy điện      - Hệ thống Servo <10kW      - Quạt tản nhiệt PC     - Máy nén Inverter
  - Ô tô điện (EV)       - Robot công nghiệp         - Ổ cứng/Ổ quang HDD    - Quạt thông gió
  - Động cơ kéo Hub      - Máy công cụ CNC           - Máy bay Drone/UAV     - Bơm tuần hoàn
  1. Phương tiện giao thông vận tải & Xe điện (EV):
    • Động cơ kéo (Traction Motor) cho xe đạp điện, xe máy điện và ô tô điện với dải công suất từ $500\text{W}$ đến $100\text{kW}$. Đặc tính mô-men khởi động lớn và hiệu suất cao ở dải tốc độ rộng giúp tối ưu hóa dung lượng pin Li-ion và tăng quãng đường di chuyển thêm $15 - 20%$ sau mỗi lần sạc.
  2. Hệ thống điều khiển vị trí và Robot công nghiệp:
    • Ứng dụng trong các hệ thống điều khiển chuyển động (Motion Control), cơ cấu tay máy Robot và máy gia công CNC công suất dưới $10\text{kW}$. Đáp ứng động cực nhanh ($< 50\text{ ms}$) và dao động mô-men nhỏ ở tốc độ thấp đảm bảo độ chính xác định vị micromet.
  3. Thiết bị văn phòng, dân dụng & Hàng không giải trí:
    • Động cơ truyền động trục chính cho ổ đĩa quang (CD/DVD), ổ đĩa cứng (HDD), máy in laser, quạt làm mát server; động cơ không chổi than tốc độ cao ($> 20.000\text{ RPM}$) cho máy bay mô hình không người lái (Drone/UAV).
  4. Hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC):
    • Quạt thông gió điều biến lưu lượng và máy nén biến tần (Inverter Compressor), giúp hệ thống vận hành êm ái, giảm độ ồn dưới $40\text{dB}$ và tiết kiệm điện năng tới $35%$ so với máy nén chạy động cơ cảm ứng ON/OFF.

Phân tích chi phí và hiệu quả đầu tư (ROI Analysis)

Mặc dù chi phí đầu tư ban đầu cho động cơ BLDC và bộ điều khiển biến tần cao hơn khoảng $25 - 35%$ so với động cơ BDC truyền thống, thời gian hoàn vốn (Payback Period) đạt được trung bình trong vòng 12 - 16 tháng nhờ:

  • Tiết kiệm $20 - 30%$ điện năng tiêu thụ liên tục.
  • Cắt giảm $100%$ chi phí nhân công và vật tư thay thế chổi than/cổ góp định kỳ.
  • Triệt tiêu thời gian dừng máy ngoài kế hoạch (Downtime) trong dây chuyền sản xuất công nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ nhấp nhô mô-men (Torque Ripple): Dạng sóng sức phản điện động hình thang và sự trễ dòng điện trong giai đoạn chuyển mạch pha gây ra dao động mô-men tần số cao ($6 \times f_e$), gây rung nhẹ ở dải tốc độ cực thấp ($< 100\text{ RPM}$).
  • Nhạy cảm nhiệt độ của nam châm: Nam châm đất hiếm NdFeB có thể bị suy giảm từ tính hoặc khử từ vĩnh viễn nếu nhiệt độ làm việc vượt quá giới hạn Curie ($> 150^\circ\text{C} - 180^\circ\text{C}$).
  • Độ phức tạp phần cứng: Cần thêm các cảm biến Hall gắn chính xác trên stator và mạch xử lý tín hiệu chuyên dụng, làm tăng số lượng dây dẫn kết nối (thêm ít nhất 5 dây cho khối cảm biến).

Hướng phát triển mở rộng

  1. Nghiên cứu thuật toán điều khiển không cảm biến (Sensorless BLDC Control): Ứng dụng bộ quan sát trạng thái Luenberger hoặc bộ lọc Kalman mở rộng (Extended Kalman Filter - EKF) để ước lượng vị trí rotor chính xác từ dải tốc độ 0 đến định mức, loại bỏ hoàn toàn cảm biến phần cứng.
  2. Nâng cấp sang điều khiển véc-tơ FOC sóng hình sin: Tích hợp bộ biến đổi tọa độ Clarke - Park và điều chế vector không gian SVPWM nhằm triệt tiêu hoàn toàn nhấp nhô mô-men, biến động cơ thành dòng PMSM cao cấp.
  3. Số hóa trên vi điều khiển 32-bit hiệu năng cao: Triển khai thuật toán trên các dòng vi điều khiển chuyên dụng (như STM32G4, TI C2000 DSP) tích hợp sẵn bộ định thời Timer điều khiển động cơ với độ phân giải PWM dưới nano-giây.

Đối tượng hưởng lợi

┌─────────────────────────┬────────────────────────────────────────────────────────────────────────┐
│ Đối tượng hưởng lợi     │ Giá trị và Lợi ích cụ thể                                             │
├─────────────────────────┼────────────────────────────────────────────────────────────────────────┤
│ Sinh viên & Học viên    │ Nắm vững phương pháp mô hình hóa toán học vi phân, nguyên lý chuyển    │
│ kỹ thuật                │ mạch điện tử và quy trình thiết kế hệ truyền động cơ - điện tử chuẩn.   │
├─────────────────────────┼────────────────────────────────────────────────────────────────────────┤
│ Kỹ sư R&D &             │ Sở hữu bảng chân trị giải mã 6 bước tối ưu, cấu trúc mạch công suất     │
│ Lập trình viên nhúng    │ cầu H và các giải pháp chống nhiễu cổng Hall cho firmware điều khiển. │
├─────────────────────────┼────────────────────────────────────────────────────────────────────────┤
│ Doanh nghiệp chế tạo    │ Có cơ sở khoa học để chuyển đổi hệ thống truyền động sang BLDC, giúp   │
│ & Tự động hóa           │ nâng cao tuổi thọ máy móc và đạt chứng chỉ tiết kiệm năng lượng ISO.   │
├─────────────────────────┼────────────────────────────────────────────────────────────────────────┤
│ Nhà nghiên cứu khoa học │ Nền tảng dữ liệu thực nghiệm để phát triển tiếp các giải pháp FOC,     │
│                         │ Sensorless và chẩn đoán lỗi hư hỏng ổ bi/khử từ online.               │
└─────────────────────────┴────────────────────────────────────────────────────────────────────────┘

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai một bộ điều khiển động cơ BLDC 3 pha là gì?

Hệ thống cần tối thiểu:

  • Một vi điều khiển có tối thiểu 6 kênh PWM (hỗ trợ chế độ bổ sung Complementary và chèn Dead-time phần cứng) cùng 3 chân ngắt ngoài (External Interrupt) để đọc tín hiệu cảm biến Hall.
  • Mạch nghịch lưu 3 pha gồm 6 van MOSFET hoặc IGBT có điện áp đánh thủng $V_{DS} \ge 1.5 \times U_{DC}$ và dòng định mức $I_D \ge 2 \times I_{rated}$.
  • IC điều khiển cổng (Gate Driver) 3 pha (ví dụ: IR2101, IR2104, IR2130) có khả năng cấp dòng nạp/xả cổng $I_g \ge 0.5\text{A}$ và chịu được điện áp Bootstrap cho nhánh trên.
  • Nguồn cấp logic cách ly $5\text{V}/12\text{V}$ và mạch bảo vệ quá dòng nhanh dùng điện trở Shunt.

2. Giới hạn mở rộng tốc độ của động cơ BLDC là gì và làm thế nào để vượt qua?

Tốc độ tối đa của động cơ BLDC bị giới hạn bởi sức phản điện động: khi tốc độ tăng cao, $E = K_e \cdot \omega_e$ tăng xấp xỉ bằng điện áp nguồn cấp $U_{DC}$, khiến dòng điện không thể nạp vào cuộn dây stator. Để mở rộng dải tốc độ vượt trên tốc độ cơ bản (Base Speed), kỹ sư áp dụng phương pháp giảm từ thông (Flux Weakening): điều khiển dòng điện stator tạo ra thành phần từ trường ngược chiều với từ trường nam châm vĩnh cửu ($I_d < 0$), giúp giảm tổng từ thông khe hở và cho phép động cơ tăng tốc thêm $30 - 50%$.

3. Làm thế nào để tích hợp bộ điều khiển BLDC vào hệ thống mạng công nghiệp hiện hữu?

Bộ điều khiển BLDC có thể dễ dàng ghép nối với PLC hoặc hệ thống SCADA thông qua các giao tiếp công nghiệp chuẩn:

  • Nhận lệnh tốc độ/vị trí qua ngõ vào Analog ($0 - 10\text{V}$ hoặc $4 - 20\text{mA}$) hoặc xung tần số cao (Pulse/Direction).
  • Tích hợp module truyền thông số RS485 (giao thức Modbus RTU), CANopen hoặc EtherCAT để truyền nhận thông số vận hành (tốc độ thực, dòng điện, nhiệt độ) và cài đặt thông số PID từ xa theo thời gian thực.

4. Hệ thống động cơ và bộ điều khiển BLDC cần bảo trì định kỳ những hạng mục nào?

Do không có chổi than, quy trình bảo trì BLDC được tối giản:

  • Định kỳ 6 - 12 tháng: Kiểm tra độ mòn và bổ sung mỡ bôi trơn chuyên dụng cho 2 vòng bi đầu trục; kiểm tra độ siết chặt của các đầu nối cáp động lực 3 pha.
  • Định kỳ 12 - 24 tháng: Vệ sinh cánh tản nhiệt của bộ điều khiển; kiểm tra điện dung và độ suy hao của các tụ điện DC-Link (thay thế nếu tụ bị phồng hoặc tăng ESR); quét kiểm tra nhiệt độ vỏ máy bằng súng hồng ngoại để phát hiện sớm nguy cơ suy giảm từ tính nam châm.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn (ROI) khi chuyển đổi sang BLDC?

Chi phí cho một bộ động cơ + biến tần BLDC thường cao hơn động cơ BDC từ $20 - 35%$ tùy công suất. Tuy nhiên, với chế độ làm việc liên tục 16h/ngày trong môi trường công nghiệp, lượng điện năng tiết kiệm đạt $20 - 30%$, kết hợp việc loại bỏ chi phí dừng máy bảo trì định kỳ ($3 - 4$ lần/năm với BDC), doanh nghiệp sẽ thu hồi toàn bộ vốn đầu tư bổ sung trong khoảng thời gian từ 12 đến 16 tháng.

Kết luận

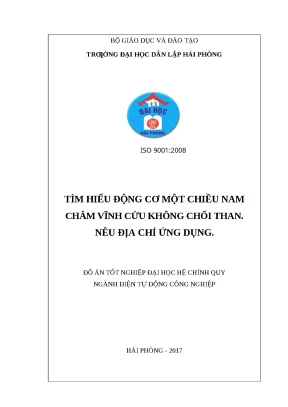

Đồ án tốt nghiệp kỹ sư "Tìm hiểu động cơ một chiều nam châm vĩnh cửu không chổi than. Nêu địa chỉ ứng dụng" của tác giả Nguyễn Nam Sơn đã hoàn thành xuất sắc các mục tiêu nghiên cứu đặt ra. Công trình không chỉ cung cấp một hệ thống lý luận hoàn chỉnh về động cơ BLDC — từ mô hình toán học giải tích, nguyên lý sức phản điện động hình thang đến giải thuật chuyển mạch điện tử 6 bước — mà còn chứng minh thuyết phục tính ưu việt của công nghệ này trong thực tiễn truyền động điện hiện đại.

Việc thay thế cơ cấu chổi than - cổ góp bằng bộ chuyển mạch bán dẫn tĩnh kết hợp rotor nam châm vĩnh cửu đất hiếm là một bước tiến tất yếu của kỹ thuật tự động hóa, mang lại hiệu suất năng lượng vượt trội ($>90%$), tuổi thọ bền bỉ và đáp ứng động học chính xác. Những phân tích chi tiết về địa chỉ ứng dụng trong đồ án — từ xe điện, robot công nghiệp đến thiết bị văn phòng và HVAC — chính là cẩm nang hữu ích mở ra định hướng phát triển, thương mại hóa và ứng dụng rộng rãi các hệ thống truyền động xanh, thông minh trong tương lai.
