TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH: TUABIN HƠI VÀ HỆ THỐNG THIẾT BỊ PHỤ

Tổng quan về giáo trình (250-300 từ)

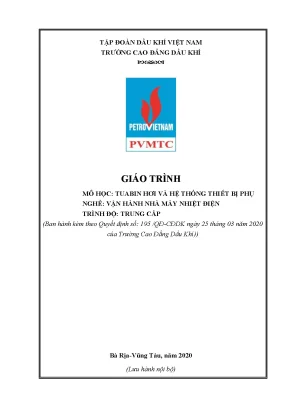

Giáo trình Tuabin hơi và hệ thống thiết bị phụ (Mã môn học: KTĐ19MH59) là tài liệu giảng dạy chuyên môn thuộc khối kiến thức chuyên ngành bắt buộc trong chương trình đào tạo nghề Vận hành nhà máy nhiệt điện, ban hành kèm theo Quyết định số 195/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình do tập thể tác giả gồm ThS. Nguyễn Lê Cương, Ninh Trọng Tuấn và Nguyễn Thị Lan biên soạn, lưu hành nội bộ phục vụ đào tạo hệ Trung cấp và Cao đẳng.

Môn học có thời lượng 04 tín chỉ với tổng số 75 giờ định mức (bao gồm 42 giờ lý thuyết; 29 giờ thực hành, thí nghiệm, thảo luận, bài tập; và 04 giờ kiểm tra). Trong cấu trúc chương trình tổng thể gồm 60 tín chỉ (1395 giờ), môn học giữ vị trí cầu nối trực tiếp giữa các môn cơ sở kỹ thuật điện – nhiệt với các mô-đun thực hành chuyên sâu như Vận hành Tua-bin hơi và hệ thống thiết bị phụ 1 (KTĐ19MĐ62) và Thực tập sản xuất (KTĐ19MĐ53).

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học năng lực mô tả cấu tạo cơ khí, phân tích nguyên lý làm việc của tuabin hơi (phần tĩnh xilanh, phần động rotor, hệ thống cánh tầng, gối đỡ, bộ chèn) và hệ thống thiết bị phụ trợ (bình ngưng, ejector hút chân không, bình khử khí, bình gia nhiệt cao – hạ áp, hệ thống bôi trơn và nâng trục). Đồng thời, tài liệu cung cấp kiến thức nền tảng về phương pháp điều khiển tuabin số (DEH), cơ chế liên động các cấp bảo vệ tự động và rèn luyện tác phong kỷ luật, tỉ mỉ, chính xác trong vận hành công nghiệp năng lượng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức thành 3 chương chuyên đề theo tiến trình logic từ nhiệt động lực học cơ sở đến cấu tạo thiết bị chính và hệ thống phụ trợ:

  • Chương 1: Tổng quan về Tua-bin hơi (10 giờ: 6 LT, 4 TH/TL/BT, 1 KT) Giới thiệu lịch sử phát triển ngành chế tạo tuabin từ các nhà máy điển hình (nhà máy kim khí Leningrad LMZ - ЛMЗ, nhà máy tuabin Kharkov KhTGZ - XTΓЗ, NZL - HЗЛ, UTMZ - YTMЗ, KTZ - KTЗ và các tập đoàn quốc tế như GE, Siemens, Toshiba, Mitsubishi, Babcock & Wilcox); phân tích sơ đồ nhiệt nguyên lý của nhà máy nhiệt điện ngưng hơi đơn giản; cấu tạo và nguyên lý biến đổi năng lượng của tầng xung lực một tầng cánh (nguyên mẫu Gustav de Laval), tầng xung lực nhiều tầng và tầng phản lực; khảo sát chu trình nhiệt động Rankine lý tưởng và chu trình Rankine thực tế có quá nhiệt trung gian và gia nhiệt hồi nhiệt (minh họa qua sơ đồ khối tổ máy 300 MW Nhà máy Nhiệt điện Phả Lại II với các thông số $p_0 = 169\text{ kG/cm}^2$, $t_0 = 538^\circ\text{C}$, tái nhiệt $43\text{ kG/cm}^2$, $535^\circ\text{C}$).

  • Chương 2: Tua-bin hơi nước (20 giờ: 12 LT, 7 TH/TL/BT, 1 KT) Trình bày tiêu chí phân loại tuabin theo quá trình nhiệt (ngưng hơi thuần túy, đối áp, trích hơi điều chỉnh), hướng dòng hơi (dọc trục, hướng kính, radian), số thân (1 đến 4 thân xilanh), thông số hơi vào (thấp áp, trung áp, cao áp, trên cao áp, trên tới hạn) và phương thức phân phối hơi (ống phun, tiết lưu, van quá tải). Đi sâu vào kết cấu cơ khí chính xác: rotor trục rèn đơn, kết cấu thân vỏ kép bằng thép hợp kim austenite pha Cr-Ni-Mo-V-W hoặc gang peclit, cơ cấu điểm chết và chốt giãn nở nhiệt (hành trình co giãn 10–15 mm); mộng chân cánh chữ T ngược, mộng cây thông ngược và mép cánh tôi cứng 25 mm chống xói mòn hạt ẩm; thiết bị trở trục hợp kim 42CrMo4 (quay 50–100 v/p); phân tích bảng thông số kỹ thuật định mức tổ máy 300 MW (như Nhà máy Nhiệt điện Hải Phòng I với 7 cửa trích hơi); thiết lập 4 cấp bảo vệ tự động gồm cơ cấu chấp hành van Stop, van điện từ OPC (tác động khi tốc độ vượt 3300 v/p), cụm van điện từ AST kết hợp chốt văng cơ học (tác động tại dải 3330–3360 v/p), van dầu khởi động 1MAX10 AE003 tích hợp cảm biến đo dịch chuyển LVDT và nút dừng khẩn cấp.

  • Chương 3: Thiết bị phụ tuabin hơi (45 giờ: 24 LT, 19 TH/TL/BT, 1 KT, 1 TH) Khảo sát toàn diện hệ thống thiết bị phụ trợ trong chu trình tuần hoàn: bình ngưng 1 chặng và 2 chặng đường nước; thiết bị hút chân không ejector 2 cấp và ejector nước KhTGZ; bình khử khí nhiệt cột đứng và cột nằm ngang; bình gia nhiệt hồi nhiệt hạ áp kiểu mặt sàng và cao áp kiểu ПB cấu trúc 3 khoang tích hợp hệ thống bảo vệ điện – thủy lực; các hệ thống bơm ngưng, bơm cấp ly tâm, mạng làm mát tuần hoàn hở dùng nước sông; bộ quay trục tuabin K-100-90 LMZ; hệ thống bôi trơn và điều khiển gồm bể dầu $12{,}5\text{ m}^3$, bơm dầu chính MOP, bơm dầu nâng trục JOP ($147\text{ barG}$), bơm khẩn cấp EOP, bình bù áp khí Nitơ, bộ làm mát dạng tấm $148\text{ m}^2$, van ba ngã, van tiết lưu, bộ lọc dầu và quạt hút hơi dầu.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết kỹ thuật vững chắc:

  1. Lý thuyết nhiệt động học chu trình hơi nước: Thiết lập mối liên hệ giữa entanpy ($i$) và entropy ($s$) trên đồ thị $i\text{-}s$; phân tích hiệu quả nhiệt động của phương pháp trích hơi hồi nhiệt giúp giảm tổn thất nhiệt thải ra bình ngưng từ 65% xuống 45%, nâng hiệu suất nhiệt từ 0,30 lên 0,50; xác định vai trò của quá trình tái nhiệt trung gian trong việc tăng độ khô của hơi tại các tầng cánh hạ áp cuối.
  2. Cơ sở cơ học chất lỏng và truyền nhiệt tầng cánh: Giải thích sự biến đổi thế năng thành động năng trong ống phun nozzle và biến đổi động năng thành cơ năng cơ học trên cánh động; xác định độ phản lực của tầng cánh và nguyên lý triệt tiêu lực đẩy dọc trục bằng đĩa cân bằng và piston giảm tải.
  3. Cơ chế giãn nở nhiệt và độ bền kết cấu: Phân tích quy luật truyền nhiệt qua thân kép xilanh, hiện tượng cong vênh trục do chênh lệch nhiệt độ trên – dưới khi dừng máy, phương pháp định vị điểm chết kết hợp lỗ bu-lông hình elip để kiểm soát biến dạng nhiệt tự do.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc hiểu và phân tích sơ đồ công nghệ nhiệt của nhà máy nhiệt điện; nhận diện các chi tiết cơ khí trên bản vẽ mặt cắt cấu tạo tuabin và thiết bị phụ; xác định vị trí và nguyên lý của các cụm van điều chỉnh, van Stop, van tái nhiệt và đường hơi trích.
  • Kỹ năng phân tích (Analytical skills): Phân tích các thông số vận hành định mức ($p_0 = 166{,}7\text{ barA}$, $t_0 = 538^\circ\text{C}$, độ chân không bình ngưng $51\text{ mmHg}$, áp suất trích 7 cửa); tính toán, so sánh hiệu suất chu trình ngưng hơi thuần túy và chu trình hồi nhiệt; phân tích nguyên nhân tác động của các tín hiệu cảnh báo bảo vệ (áp suất dầu bôi trơn thấp $0{,}034\text{--}0{,}048\text{ MPa}$, độ rung ổ trục, độ di trục, tín hiệu MFT từ lò hơi, rơle 86G).
  • Năng lực nghề nghiệp thực tiễn (Practical competencies): Quy trình kiểm tra định kỳ chốt văng an toàn thông qua hộp thử nghiệm trực tuyến (thử nghiệm độc lập chốt số 1 và chốt số 2 mà không gây ngừng máy); thao tác điều khiển thiết bị trở trục và phối hợp đóng mở hệ thống van khởi động, chèn trục đúng quy trình an toàn.

Phương pháp giảng dạy và học tập (300-350 từ)

Chương trình môn học được thiết kế theo phương pháp sư phạm tích hợp, kết hợp thuyết giảng lý thuyết kỹ thuật chuyên sâu với thảo luận giải quyết vấn đề (problem-based learning) và thực hành trên sơ đồ công nghệ.

  • Hoạt động giảng dạy của giảng viên: Thiết kế giáo án lý thuyết theo từng bài học/buổi dạy; sử dụng phương tiện dạy học trực quan gồm máy chiếu, tranh ảnh kỹ thuật, video mô phỏng nguyên lý dòng hơi trong tầng cánh và chuyển động của cơ cấu chốt văng; biên soạn hệ thống phiếu học tập định hướng; hướng dẫn giải các bài toán nhiệt động trên đồ thị $i\text{-}s$.
  • Hoạt động học tập của người học: Chủ động đọc trước nội dung giáo trình theo đề cương; chuẩn bị tài liệu, ghi chép sơ đồ; làm việc độc lập giải quyết bài tập tính toán thông số hơi và phối hợp nhóm thảo luận các câu hỏi củng cố (như hệ thống câu hỏi trắc nghiệm kiểm tra cấu tạo nozzle, phân phối hơi, chức năng thân máy ở cuối Chương 1); tuân thủ quy định giờ giấc và kỷ luật học tập.
  • Quy trình kiểm tra và đánh giá:
    • Kiểm tra thường xuyên: Tối thiểu 02 bài dưới hình thức vấn đáp trên lớp, kiểm tra viết thời gian $\le 30$ phút hoặc chấm điểm phiếu học tập/bài tập cá nhân.
    • Kiểm tra định kỳ: Thực hiện 04 bài kiểm tra viết (thời gian làm bài từ 45 đến 60 phút/bài):
      1. Bài kiểm tra số 1: Lý thuyết Chương 1 (Tổng quan về Tua-bin hơi).
      2. Bài kiểm tra số 2: Lý thuyết Chương 2 (Tuabin hơi nước).
      3. Bài kiểm tra số 3: Lý thuyết Chương 3 (Thiết bị phụ tuabin hơi).
      4. Bài kiểm tra số 4: Thực hành bài tập Chương 3.
    • Thi kết thúc môn học: Bài thi lý thuyết tổng hợp thời gian 45 đến 60 phút theo đề thi kèm đáp án chuẩn.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Tuabin hơi và hệ thống thiết bị phụ năm 2020 của Trường Cao đẳng Dầu khí sở hữu những đặc tính kỹ thuật gắn liền với thực tiễn sản xuất công nghiệp:

Tiêu chí Nội dung chi tiết trong giáo trình Dữ kiện kỹ thuật / Nhà máy tham chiếu
Dữ liệu thực tế nhà máy Tích hợp sơ đồ nhiệt và thông số vận hành thực tế tại các nhà máy nhiệt điện lớn ở Việt Nam. - Tổ máy 300 MW NMNĐ Phả Lại II ($p_0 = 169\text{ kG/cm}^2, t_0 = 538^\circ\text{C}$).
- Tổ máy 300 MW NMNĐ Hải Phòng I ($p_0 = 166{,}7\text{ barA}, t_0 = 538^\circ\text{C}$, 7 cửa trích).
Dải công suất công nghệ Phân tích từ các dòng tuabin cổ điển đến các tổ máy siêu cao áp, trên tới hạn và điện hạt nhân. - LMZ (tổ máy 800–1200 MW, $p_0 = 235{,}5\text{ bar}, t_0 = 560^\circ\text{C}$).
- KhTGZ (K-75-30, K-220-44, K-500-65, K-1000-65 cho điện hạt nhân).
- Các hãng: GE, Siemens, Toshiba, Mitsubishi.
Tự động hóa & Bảo vệ Trình bày nguyên lý hệ thống điều khiển điện tử – thủy lực kết hợp van logic số và cơ khí. - Hệ thống điều tốc số DEH, TGR/EHG.
- Van điện từ OPC (vượt tốc 3300 v/p), van AST, chốt văng (3330–3360 v/p).
- Van khởi động 1MAX10 AE003 tích hợp cảm biến LVDT.
Vật liệu & Cơ khí chính xác Cập nhật cấu tạo vật liệu hiện đại chịu nhiệt độ và ứng suất cao. - Cánh tuabin tôi cứng mép 25 mm chống xói mòn hạt ẩm.
- Thân xilanh kép thép hợp kim austenite Cr-Ni-Mo-V-W.
- Thiết bị trở trục hợp kim 42CrMo4 (độ bền uốn 900–1100 $\text{N/mm}^2$).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học mục tiêu: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc chuyên ngành Vận hành nhà máy nhiệt điện, Kỹ thuật nhiệt, Điện kỹ thuật tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở trong khung đào tạo trước khi tiếp cận giáo trình này, bao gồm:
    • An toàn vệ sinh lao động (ATMT19MH01) và An toàn điện (KTĐ19MH1).
    • Mạch điện cơ bản (KTĐ19MH33) và Điện kỹ thuật cơ bản (KTĐ19MH11).
    • Đo lường điện (KTĐ19MĐ14) và Khí cụ điện (KTĐ19MĐ15).
    • Tổng quan về nhà máy nhiệt điện (KTĐ19MH56) và Lò hơi và hệ thống thiết bị phụ (KTĐ19MH30).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu quy chuẩn để thiết kế giáo án bài giảng lý thuyết 42 giờ, xây dựng phiếu học tập, biên soạn ngân hàng đề kiểm tra 4 bài định kỳ và đề thi kết thúc học phần.
  • Kỹ thuật viên và công nhân vận hành: Tài liệu tra cứu hữu ích cho cán bộ kỹ thuật, công nhân vận hành tuabin tại các nhà máy nhiệt điện than, nhiệt điện khí trong việc nắm bắt thông số cài đặt bảo vệ, sơ đồ phân phối dầu và quy trình thử nghiệm an toàn chốt văng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chính thức cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề Vận hành nhà máy nhiệt điện, đồng thời là tài liệu tham khảo chuyên môn cho nhân viên vận hành tại các gian máy tuabin nhiệt điện.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức cơ bản về an toàn điện, mạch điện, đo lường điện, khí cụ điện, tổng quan nhà máy nhiệt điện và đặc biệt là môn học Lò hơi và hệ thống thiết bị phụ (KTĐ19MH30) để hiểu được chu trình nhiệt tổng thể.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tích hợp chi tiết sơ đồ công nghệ, hình ảnh kết cấu thực tế và thông số kỹ thuật định mức từ các tổ máy nhiệt điện 300 MW đang vận hành tại Việt Nam (Phả Lại II, Hải Phòng I), kết hợp phân tích sâu cơ chế 4 cấp bảo vệ tự động thủy lực – điện tử (OPC, AST, DEH, chốt văng).

4. Làm sao để tự học hiệu quả?

Người học nên kết hợp đọc nội dung mô tả lý thuyết với việc đối chiếu danh mục 40 hình vẽ sơ đồ cấu tạo trong giáo trình, chủ động vẽ lại đồ thị nhiệt động $i\text{-}s$ và hoàn thành các câu hỏi củng cố kiến thức ở cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình được giảng dạy kết hợp với hệ thống giáo án bài giảng, phiếu học tập, video mô phỏng chuyển động cơ khí và 2 tài liệu tham khảo chính thức được trích dẫn:

  1. Tuabin hơi nước – lý thuyết và cấu tạo, NXB Khoa học và Kỹ thuật, 2005.
  2. Nguyễn Sỹ Mão, Thiết bị lò hơi, NXB Khoa học và Kỹ thuật, 2006.

Kết luận (150 từ)

Giáo trình Tuabin hơi và hệ thống thiết bị phụ (KTĐ19MH59) của Trường Cao đẳng Dầu khí là tài liệu đào tạo nghề hoàn chỉnh, cung cấp toàn diện kiến thức từ nguyên lý nhiệt động lực học Rankine, cấu tạo cơ khí chi tiết của xilanh, rotor, tầng cánh đến hệ thống thiết bị phụ trợ và cơ chế bảo vệ an toàn tuabin nhiệt điện.

Nội dung giáo trình đóng vai trò nền tảng kiến thức bắt buộc, trực tiếp mở đường cho người học tiến tới các học phần thực hành chuyên sâu Vận hành Tua-bin hơi và hệ thống thiết bị phụ 1 (KTĐ19MĐ62) và Thực tập sản xuất (KTĐ19MĐ53). Người học có thể khai thác bổ trợ các tài liệu tham khảo tiêu chuẩn của NXB Khoa học và Kỹ thuật để hoàn thiện năng lực chuyên môn vận hành nhà máy nhiệt điện.
