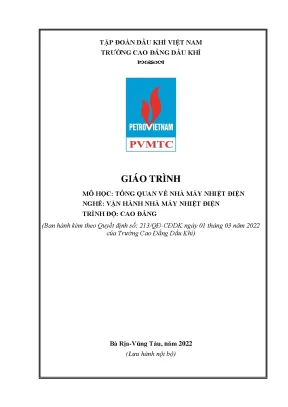

Giáo Trình Tổng Quan Về Nhà Máy Nhiệt Điện: Nghề Vận Hành Nhà Máy Nhiệt Điện Cao Đẳng

Giáo trình nghiên cứu tổng quan về nhà máy nhiệt điện nghề vận hành nhà máy nhiệt điện cao đẳng trường cao đẳng dầu khí, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù

• Tác giả: Nguyễn Lê Cương
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Vận Hành Nhà Máy Nhiệt Điện
• Đề tài: Tổng Quan Về Nhà Máy Nhiệt Điện
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa-Vũng Tàu

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VỀ NHÀ MÁY NHIỆT ĐIỆN
• 1.1. KHÁI NIỆM VỀ NHÀ MÁY NHIỆT ĐIỆN
• 1.2. HỆ THỐNG ĐIỆN VIỆT NAM
• 2. CHƯƠNG 2: HỆ THỐNG CẤP NHIÊN LIỆU
• 2.1. THIẾT BỊ BUỒNG LỬA
• 3. CHƯƠNG 3: LÒ HƠI
• 4. CHƯƠNG 4: TUA BIN
• 4.1. CÁC THIẾT BỊ PHỤ VÀ NGUYÊN LÝ LÀM VIỆC CỦA TUA BIN (TURBINE) HƠI
• 4.2. VẤN ĐỀ TỔN THẤT NHIỆT TRONG TUA BIN
• 5. CHƯƠNG 5: ĐỘ KINH TẾ NHIỆT VÀ CÁC CHỈ TIÊU NĂNG LƯỢNG CỦA NHÀ MÁY NHIỆT ĐIỆN
• 5.1. ĐỘ KINH TẾ NHIỆT NHÀ MÁY ĐIỆN
• 5.2. QUÁ NHIỆT TRUNG GIAN
• 5.3. GIA NHIỆT, HỒI NHIỆT NƯỚC CẤP
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nhà Máy Nhiệt Điện Khái Niệm Cơ Bản

Nhà máy nhiệt điện là một hệ thống phức tạp, nơi chuyển đổi năng lượng từ nhiên liệu thành điện năng. Các thiết bị chính bao gồm lò hơi, tua bin và máy phát điện. Lò hơi đóng vai trò quan trọng trong việc tạo ra hơi nước từ nhiên liệu, trong khi tua bin chuyển đổi năng lượng nhiệt thành cơ năng. Cuối cùng, máy phát điện chuyển đổi cơ năng thành điện năng. Hiểu rõ về cấu trúc và chức năng của các thiết bị này là điều cần thiết để vận hành hiệu quả nhà máy nhiệt điện.

1.1. Khái Niệm Về Nhà Máy Nhiệt Điện

Nhà máy nhiệt điện là nơi sản xuất điện năng thông qua quá trình chuyển đổi năng lượng từ nhiên liệu. Các thiết bị chính bao gồm lò hơi, tua bin và máy phát điện, mỗi thiết bị có vai trò riêng trong chu trình sản xuất điện.

1.2. Hệ Thống Điện Việt Nam

Hệ thống điện Việt Nam bao gồm nhiều nhà máy nhiệt điện, đóng góp lớn vào tổng sản lượng điện quốc gia. Sự phát triển của hệ thống này giúp đảm bảo cung cấp điện ổn định cho nhu cầu tiêu dùng và sản xuất.

II. Thách Thức Trong Vận Hành Nhà Máy Nhiệt Điện Hiện Nay

Vận hành nhà máy nhiệt điện đối mặt với nhiều thách thức như hiệu suất thấp, bảo trì thiết bị và tác động môi trường. Các vấn đề này không chỉ ảnh hưởng đến hiệu quả sản xuất mà còn đến an toàn và bền vững của nhà máy. Cần có các giải pháp hiệu quả để cải thiện tình hình này.

2.1. Vấn Đề Hiệu Suất Nhà Máy Nhiệt Điện

Hiệu suất của nhà máy nhiệt điện thường không đạt yêu cầu, dẫn đến lãng phí năng lượng. Việc tối ưu hóa quy trình vận hành là cần thiết để nâng cao hiệu suất và giảm chi phí.

2.2. Tác Động Môi Trường Của Nhà Máy Nhiệt Điện

Nhà máy nhiệt điện có thể gây ra ô nhiễm không khí và nước. Việc áp dụng công nghệ sạch và quy trình bảo trì hợp lý là cần thiết để giảm thiểu tác động này.

III. Phương Pháp Tối Ưu Hóa Quy Trình Vận Hành Nhà Máy Nhiệt Điện

Để nâng cao hiệu quả vận hành, cần áp dụng các phương pháp tối ưu hóa quy trình. Các giải pháp như cải tiến công nghệ, bảo trì định kỳ và đào tạo nhân viên là rất quan trọng. Những biện pháp này không chỉ giúp tiết kiệm chi phí mà còn nâng cao độ tin cậy của hệ thống.

3.1. Cải Tiến Công Nghệ Trong Nhà Máy Nhiệt Điện

Cải tiến công nghệ giúp nâng cao hiệu suất và giảm thiểu lãng phí. Việc áp dụng công nghệ mới trong lò hơi và tua bin có thể mang lại lợi ích lớn cho nhà máy.

3.2. Bảo Trì Định Kỳ Và An Toàn Trong Vận Hành

Bảo trì định kỳ là yếu tố quan trọng để đảm bảo an toàn và hiệu suất của nhà máy. Việc thực hiện bảo trì đúng cách giúp phát hiện sớm các vấn đề và giảm thiểu rủi ro.

IV. Ứng Dụng Thực Tiễn Của Nhà Máy Nhiệt Điện Trong Nền Kinh Tế

Nhà máy nhiệt điện đóng vai trò quan trọng trong nền kinh tế, cung cấp điện năng cho sản xuất và sinh hoạt. Sự phát triển của nhà máy nhiệt điện không chỉ giúp đảm bảo nguồn điện mà còn tạo ra nhiều việc làm cho người lao động. Các nghiên cứu cho thấy rằng đầu tư vào nhà máy nhiệt điện có thể mang lại lợi ích kinh tế lớn.

4.1. Đóng Góp Của Nhà Máy Nhiệt Điện Vào Nền Kinh Tế

Nhà máy nhiệt điện cung cấp điện năng cho các ngành công nghiệp, giúp thúc đẩy sản xuất và phát triển kinh tế. Sự ổn định trong cung cấp điện là yếu tố then chốt cho sự phát triển bền vững.

4.2. Kết Quả Nghiên Cứu Về Hiệu Quả Kinh Tế

Nghiên cứu cho thấy rằng việc tối ưu hóa quy trình vận hành nhà máy nhiệt điện có thể giảm chi phí sản xuất và tăng lợi nhuận. Các chỉ tiêu kinh tế cần được theo dõi và đánh giá thường xuyên.

V. Kết Luận Tương Lai Của Nhà Máy Nhiệt Điện

Tương lai của nhà máy nhiệt điện phụ thuộc vào việc áp dụng công nghệ mới và cải tiến quy trình vận hành. Sự chuyển đổi sang năng lượng sạch và bền vững là xu hướng tất yếu. Các nhà máy nhiệt điện cần phải thích ứng với những thay đổi này để tồn tại và phát triển.

5.1. Xu Hướng Chuyển Đổi Sang Năng Lượng Sạch

Nhu cầu về năng lượng sạch ngày càng tăng. Nhà máy nhiệt điện cần phải áp dụng công nghệ xanh để giảm thiểu tác động đến môi trường.

5.2. Tương Lai Của Ngành Năng Lượng

Ngành năng lượng đang trải qua nhiều thay đổi lớn. Nhà máy nhiệt điện cần phải chuẩn bị cho những thách thức và cơ hội mới trong tương lai.

Nội dung chính

Tổng quan về giáo trình

Giáo trình Tổng quan về nhà máy nhiệt điện (Mã môn học: ELEO522027 / ELEO52056) là tài liệu đào tạo chuyên môn được biên soạn bởi tập thể tác giả Nguyễn Lê Cương, Lê Thị Thu Hường và Nguyễn Xuân Thịnh thuộc Trường Cao Đẳng Dầu Khí (Tập đoàn Dầu khí Việt Nam), ban hành kèm theo Quyết định số 213/QĐ-CĐDK ngày 01 tháng 03 năm 2022.

• Vị trí trong chương trình đào tạo: Môn học thuộc khối kiến thức chuyên môn ngành, nghề Vận hành nhà máy nhiệt điện (trình độ Cao đẳng và Trung cấp). Môn học được bố trí giảng dạy sau khi học viên hoàn thành khối kiến thức chung và các môn cơ sở cốt lõi như An toàn điện (ELET5201), Điện kỹ thuật cơ bản (ELEO53012), Nhiệt kỹ thuật (PETR612002), Đo lường điện (ELEI53115) và Khí cụ điện (ELET52116).
• Mục tiêu học tập (Learning Outcomes):
  • Về kiến thức: Trình bày được sơ đồ nguyên lý hoạt động, cấu tạo cơ khí và chu trình nhiệt động của các thiết bị chính (lò hơi, tua bin, máy phát điện) và các hệ thống phụ trợ trong nhà máy nhiệt điện truyền thống cũng như nhà máy điện chu trình hỗn hợp.
  • Về kỹ năng: Thực hiện được các phép tính toán chỉ tiêu kinh tế - kỹ thuật, hiệu suất nhiệt, cân bằng nhiệt và suất tiêu hao nhiên liệu của chu trình nhiệt điện.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc nghiêm túc, cẩn trọng, tỉ mỉ và tuân thủ quy trình an toàn kỹ thuật trong môi trường vận hành công nghiệp.
• Cấu trúc và cách tiếp cận: Giáo trình có thời lượng 30 giờ (28 giờ lý thuyết, 2 giờ kiểm tra định kỳ), được tổ chức thành 5 chương tuần tự theo đường đi của dòng năng lượng: từ nguồn nhiên liệu, lò sinh hơi, tua bin giãn nở sinh công cơ học cho đến phân tích kinh tế nhiệt toàn chu trình.
• Điểm đặc sắc của giáo trình: Tài liệu kết hợp chặt chẽ giữa lý thuyết nhiệt động học và mô tả thực tế thông qua hệ thống sơ đồ kỹ thuật chi tiết (sơ đồ buồng lửa ghi xích, cấu tạo vòi phun, bộ quá nhiệt, tầng cánh tua bin Rateau/Curtis, bộ chèn răng lược labyrinth), đồng thời phân tích song song giữa công nghệ nhiệt điện ngưng hơi truyền thống và chu trình hỗn hợp tua bin khí - lò thu hồi nhiệt (HRSG).

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

• Chương 1: Tổng quan về nhà máy nhiệt điện (2 giờ): Giới thiệu nguyên lý chuyển đổi năng lượng từ hóa năng nhiên liệu thành nhiệt năng dạng hơi, cơ năng tại trục tua bin và điện năng tại máy phát. So sánh các thông số vận hành giữa nhà máy nhiệt điện (nhiệt độ hơi 482°C–565°C, áp suất 1800–3600 psig) và lò phản ứng hạt nhân (285°C, 960 psig với yêu cầu bộ tách ẩm moisture separator). Khái quát hệ thống điện Việt Nam (phân chia 3 miền Bắc - Trung - Nam, số liệu công suất đặt các nguồn thủy điện, nhiệt điện, tuabin khí và vai trò đường dây truyền tải 500 kV Bắc - Nam).
• Chương 2: Hệ thống cung cấp nhiên liệu (3 giờ): Phân loại nhiên liệu hữu cơ (khí thiên nhiên, dầu DO/FO, than bùn, than đá, than antraxit) và nhiên liệu hạt nhân vô cơ (Uranium). Trình bày hệ thống cấp dầu DO (đảm bảo vận hành liên tục 7 ngày đầy tải). Hệ thống tiếp nhận, đập nghiền và vận chuyển khí nén đá vôi $\text{CaCO}_3$ (cỡ hạt 0–1 mm) dùng để khử lưu huỳnh ($SO_x$) trong lò tầng sôi tuần hoàn. Đặc tính bột than (tính lưu động, tính nổ ở nồng độ $0{,}3 \div 0{,}6\text{ kg/m}^3$ không khí, độ ẩm, nhiệt độ sấy) cùng các thiết bị: kho than, máy cấp than, máy nghiền than, phân ly than, ống dẫn than bột (vận tốc $\approx 30\text{ m/s}$) và vòi đốt.
• Chương 3: Lò hơi (10 giờ): Trình bày cấu tạo lò thu hồi nhiệt (HRSG) nhiều cấp áp lực (cao áp, trung áp, hạ áp) và các đặc tính kỹ thuật lò hơi (sản lượng định mức, cực đại, kinh tế; hiệu suất lò; nhiệt thế thể tích; năng suất bốc hơi). Phân tích nguyên lý các dạng buồng lửa: buồng lửa ghi thủ công, ghi quay, ghi lắc, ghi nghiêng, ghi nghiêng dồn cấp, buồng lửa đưa than từ dưới lên, buồng lửa ghi xích (ghi thanh, ghi vẩy cá với cuốn lò bức xạ nhiệt) và buồng lửa kiểu hất than. Chi tiết cấu tạo dàn ống sinh hơi, cụm pheston chống đóng xỉ, bao hơi, các loại bộ quá nhiệt (đối lưu, nửa bức xạ, bức xạ; bố trí dòng hơi thuận chiều, ngược chiều, hỗn hợp), bộ giảm ôn và các phương pháp điều chỉnh nhiệt độ hơi quá nhiệt.
• Chương 4: Tua bin (8 giờ): Phân loại tua bin hơi (ngưng tụ, hoàn nhiệt, gia nhiệt, đối áp, một casing, nhiều casing, rotor hai dòng hơi ngược chiều double flow rotor, tandem-compound). Cấu tạo chi tiết vòi phun hội tụ (nozzle box), màng nổ an toàn (atmospheric relief diaphragms), hệ thống chèn trục răng lược (labyrinth seals/packing). Nguyên lý chuyển đổi năng lượng trong tầng cánh xung lực (tầng Curtis, Rateau), tầng cánh phản lực và quá trình giãn nở hơi nhiều tầng. Phân tích các dạng tổn thất nhiệt: tổn thất profin, xoáy ở mép ra, tổn thất gốc và đỉnh cánh.
• Chương 5: Độ kinh tế nhiệt và các chỉ tiêu năng lượng của nhà máy nhiệt điện (7 giờ): Phân tích các giải pháp nâng cao hiệu suất nhiệt của chu trình: chu trình quá nhiệt trung gian, chu trình hồi nhiệt nước cấp kết hợp bồn khử khí. So sánh hiệu quả năng lượng giữa phương án sản xuất điện năng riêng lẻ và phương án sản xuất điện - nhiệt kết hợp (cogenerator).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý kỹ thuật nhiệt và truyền nhiệt thực nghiệm:

• Công thức xác định sản lượng và hiệu suất lò hơi:
  • Sản lượng cực đại: $D_{\max} = (1{,}1 \div 1{,}2) D_{\text{đm}}$
  • Sản lượng kinh tế: $D_{\text{kt}} = (0{,}8 \div 0{,}9) D_{\text{đm}}$
  • Hiệu suất nhiệt của lò hơi: $\eta = \frac{D(i_{\text{qn}} - i'{\text{hn}})}{B \cdot Q{\text{t}}^{\text{lv}}}$ (trong đó $D$ là sản lượng hơi, $i_{\text{qn}}$ là entanpi hơi quá nhiệt, $i'{\text{hn}}$ là entanpi nước vào bộ hâm, $B$ là lượng tiêu hao nhiên liệu, $Q{\text{t}}^{\text{lv}}$ là nhiệt trị thấp của nhiên liệu).
  • Năng suất bốc hơi bề mặt sinh hơi: $S = \frac{D}{H}\ (\text{kg/m}^2\text{h})$.
• Nguyên lý nhiệt - động học: Động lực học quá trình cháy trong lớp nhiên liệu và cháy lơ lửng; quá trình phân ly hơi nước trong bao hơi; trao đổi nhiệt đối lưu và bức xạ; quá trình tiết lưu dòng hơi (throttle process) và động học dòng hơi qua ống phun và cánh tua bin.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Đọc hiểu và phân tích sơ đồ công nghệ nhiệt điện P&ID, nhận diện cấu tạo và chức năng của các bộ phận cơ khí (dàn ống vách, bộ hâm nước, bao hơi, bộ quá nhiệt, vòi phun, tầng cánh tua bin, vòng chèn labyrinth).
• Kỹ năng phân tích (Analytical skills): Phân tích các nguyên nhân gây tổn thất nhiệt trong tua bin và lò hơi; đánh giá ảnh hưởng của hệ số không khí thừa ($\alpha_1 = 1{,}3 \div 2{,}2$), ảnh hưởng của lớp cáu cặn (1 mm cáu cặn làm tăng nhiệt độ khói xả $55^\circ\text{C}$; 3 mm cáu cặn làm tăng tiêu hao nhiên liệu 2,5%) và sự cố nhiệt độ hơi quá nhiệt đến độ bền kim loại.
• Kỹ năng thực hành vận hành (Practical competencies): Tính toán các thông số cân bằng vật chất, cân bằng nhiệt lượng, xác định tỷ lệ trích hơi hồi nhiệt và nhận định các chế độ tải nhằm duy trì điều kiện vận hành an toàn cho tổ máy nhiệt điện.

---

Phương pháp giảng dạy và học tập

• Phương pháp giảng dạy (Pedagogical approach): Giảng viên áp dụng các phương pháp giảng dạy tích cực bao gồm thuyết giảng kết hợp trình chiếu mô phỏng, phương pháp vấn đáp tại lớp và phương pháp dạy học nêu vấn đề (Problem-based learning) gắn liền với các tình huống vận hành thiết bị nhiệt điện thực tế.
• Bài tập và câu hỏi thảo luận: Sau mỗi chương, giáo trình cung cấp hệ thống câu hỏi củng cố kiến thức dưới hình thức trắc nghiệm và câu hỏi mở nhằm kiểm tra khả năng ghi nhớ thông số, nhận diện sơ đồ và phân tích nguyên lý làm việc của từng cụm thiết bị.
• Trang thiết bị và điều kiện thực hiện:
  • Phòng học: Phòng học lý thuyết chuyên môn hóa theo tiêu chuẩn đào tạo kỹ thuật.
  • Phương tiện dạy học: Máy tính, máy chiếu, hệ thống tranh vẽ kỹ thuật khổ lớn, sơ đồ mặt cắt thiết bị và video mô phỏng chu trình công nghệ nhiệt điện.
  • Học liệu: Giáo trình môn học, giáo án bài giảng chi tiết, hệ thống phiếu học tập (worksheets) cho từng bài học.
• Phương pháp kiểm tra và đánh giá (Assessment methods):
  • Đánh giá thường xuyên: Thực hiện định kỳ trong các buổi học qua hình thức vấn đáp hoặc bài kiểm tra viết ngắn $\le 30$ phút (tỷ trọng tính vào điểm quá trình).
  • Kiểm tra định kỳ: Bao gồm 02 bài kiểm tra viết lý thuyết (thời gian làm bài 45–60 phút/bài), được bố trí tại các mốc kết thúc Chương 3 (Lò hơi) và Chương 5 (Độ kinh tế nhiệt).
  • Thi kết thúc môn học: 01 bài thi viết lý thuyết tổng hợp toàn bộ chương trình (thời gian thi: 45–60 phút).
• Hướng dẫn tự học (Self-study guidelines): Người học chủ động nghiên cứu trước tài liệu theo đề cương bài giảng; hoàn thành đầy đủ phiếu học tập và câu hỏi tình huống theo hình thức cá nhân hoặc làm việc nhóm; rèn luyện ý thức tổ chức kỷ luật và tuân thủ thời gian học tập.

---

Điểm nổi bật và cập nhật

• Tích hợp công nghệ chu trình hỗn hợp (CCPP/HRSG): Giáo trình không chỉ giới hạn ở nhà máy nhiệt điện ngưng hơi đốt than/dầu cổ điển mà cập nhật nội dung về tổ máy tua bin khí kết hợp lò thu hồi nhiệt (HRSG) và tua bin hơi. Giáo trình nêu rõ các chỉ số kỹ thuật: hiệu suất chu trình đơn tua bin khí $GT_{\text{eff}} = 0{,}38$, hiệu suất chu trình hỗn hợp đạt $CCPP_{\text{eff}} = 0{,}55$, cùng ưu điểm về diện tích lắp đặt ($10 \div 20\text{ m}^2\text{/MW}$ so với $60 \div 80\text{ m}^2\text{/MW}$ của tua bin hơi).
• Giải pháp kiểm soát phát thải và tối ưu hiệu suất: Nội dung cập nhật các giải pháp kỹ thuật công nghiệp hiện đại như:
  • Ứng dụng buồng đốt kiểu DLN (Dry Low $\text{NO}_x$) và vòi đốt có tỷ lệ $\text{NO}_x/\text{O}_2$ thấp.
  • Hệ thống nghiền - cấp đá vôi $\text{CaCO}_3$ trực tiếp vào buồng đốt tầng sôi tuần hoàn để xử lý lưu huỳnh triệt để.
  • Giải pháp điều tiết biến tần cho quạt gió/bơm nước và quy trình xả hơi tự động dựa trên độ dẫn điện và độ pH nước lò.
• Cơ sở dữ liệu thực tế ngành điện Việt Nam: Cung cấp số liệu thống kê chi tiết về cơ cấu nguồn điện (thủy điện 54%, nhiệt điện 22%, diesel và tua bin khí 24%), bảng công suất đặt của các nhà máy điện tiêu biểu (Hòa Bình 1920 MW, Phả Lại 440 MW, Phú Mỹ 2.1 - 2.2 - 3, Bà Rịa, Uông Bí, Ninh Bình, Trị An...) và cơ chế vận hành đường dây 500 kV Bắc - Nam.
• Gắn kết thực tiễn doanh nghiệp dầu khí: Nội dung giáo trình được chuẩn hóa theo quy định đào tạo kỹ thuật nội bộ của Tập đoàn Dầu khí Việt Nam, bảo đảm học viên nắm bắt trực tiếp yêu cầu vận hành của các nhà máy điện khí và nhiệt điện than trong nước.

---

Đối tượng sử dụng giáo trình

• Sinh viên và học viên: Học sinh, sinh viên các hệ đào tạo Cao đẳng và Trung cấp chuyên ngành Vận hành nhà máy nhiệt điện, Vận hành thiết bị nhiệt điện, hoặc Kỹ thuật điện trong nhà máy điện.
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức văn hóa đại cương và các môn học cơ sở kỹ thuật, bao gồm: An toàn điện, Điện kỹ thuật cơ bản, Nhiệt kỹ thuật, Khí cụ điện và Đo lường điện.
• Giảng viên chuyên ngành: Sử dụng giáo trình làm khung chuẩn để xây dựng đề cương chi tiết, thiết kế bài giảng lý thuyết theo từng bài học/buổi dạy, biên soạn phiếu học tập và thiết lập ngân hàng đề thi kết thúc môn học.
• Tài liệu tham khảo chuyên môn: Kỹ sư, kỹ thuật viên và công nhân vận hành tại các nhà máy nhiệt điện than, nhà máy điện tuabin khí chu trình hỗn hợp, phân xưởng lò hơi và tua bin công nghiệp có thể sử dụng tài liệu để tra cứu nguyên lý cấu tạo và các chỉ tiêu kinh tế nhiệt.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?
Giáo trình được biên soạn chuyên biệt cho học viên trình độ Cao đẳng và Trung cấp nghề Vận hành nhà máy nhiệt điện, đồng thời là tài liệu giảng dạy chuẩn hóa của giảng viên ngành kỹ thuật năng lượng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?
Người học cần tích lũy kiến thức cơ bản từ các môn học tiên quyết: An toàn điện, Điện kỹ thuật cơ bản, Nhiệt kỹ thuật, Đo lường điện và Khí cụ điện để hiểu được các quá trình biến đổi năng lượng và mạch đo lường điều khiển.

3. Điểm khác biệt của giáo trình này so với các tài liệu nhiệt kỹ thuật thông thường?
Giáo trình tập trung sâu vào mô tả cấu tạo cơ khí thực tế của các loại thiết bị nhiệt điện (từ các kiểu buồng lửa ghi xích, ghi nghiêng, lò HRSG đến các kết cấu cánh tua bin Curtis, Rateau và bộ chèn trục labyrinth), đồng thời phân tích chi tiết chu trình nhiệt hỗn hợp tua bin khí - hơi.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học nên kết hợp việc đọc hiểu lý thuyết từng chương với việc giải đáp hệ thống câu hỏi củng cố trắc nghiệm ở cuối bài, đồng thời liên hệ trực tiếp các công thức tính toán hiệu suất với sơ đồ cấu tạo thiết bị cụ thể.

5. Giáo trình có đề xuất các tài liệu tham khảo bổ trợ nào?
Tài liệu tham khảo chính thức được trích dẫn trong giáo trình gồm:

• Giáo trình Phần điện trong nhà máy điện và trạm biến áp – TS. Đào Quang Thạch.
• Giáo trình Phần điện trong nhà máy điện và trạm biến áp – Bộ môn Hệ thống điện, Đại học Bách khoa Đà Nẵng.
• Giáo trình Trạm và nhà máy điện – ThS. Đặng Tuấn Khanh.

---

Kết luận

Giáo trình Tổng quan về nhà máy nhiệt điện của Trường Cao Đẳng Dầu Khí là tài liệu đào tạo chuyên môn cung cấp nền tảng kiến thức toàn diện và có hệ thống về công nghệ phát điện nhiệt năng. Thông qua 5 chương học, tài liệu mô tả rõ nét bản chất của các chu trình nhiệt động, cấu tạo chi tiết các hệ thống cấp nhiên liệu, lò hơi, tua bin và phương pháp tối ưu hóa hiệu suất nhiệt.

Lộ trình học tập được thiết kế mạch lạc: khởi đầu từ việc nhận thức tổng quan về hệ thống chuyển đổi năng lượng và lưới điện Việt Nam (Chương 1), đi sâu vào các khâu công nghệ thành phần (Chương 2, 3, 4), và hoàn thiện ở năng lực tính toán, phân tích kinh tế nhiệt toàn chu trình (Chương 5). Đây là cơ sở lý thuyết thiết yếu để học viên tiếp tục chuyển tiếp sang các mô đun thực hành chuyên sâu như Vận hành lò hơi và hệ thống thiết bị phụ cũng như Vận hành Tua-bin hơi và hệ thống thiết bị phụ.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan về nhà máy nhiệt điện Trang 18 CHƯƠNG 2: HỆ THỐNG CẤP NHIÊN LIỆU ❖ GIỚI THIỆU VỀ CHƯƠNG 2: Chương 2 là bài giới thiệu tổng thể những khái niệm cơ bản về hệ thống cấp nhiên liệu trong nhà máy nhiệt điện để người học có được kiến thức nền tảng, dễ dàng tiếp cận nội dung môn học ở các bài tiếp theo. ❖ MỤC TIÊU CỦA CHƯƠNG 2 LÀ: Sau khi học xong bài học này, học sinh có khả năng - Mô tả được hệ thống dầu, hệ thống đá vôi, hệ thống than, các thông số kỹ thuật và chế độ vận hành của hệ thống - Phát huy tính tự giác, sáng tạo và nghiêm túc trong học tập, làm việc ❖ PHƯƠNG PHÁP GIẢNG DẠY VÀ HỌC TẬP CHƯƠNG 2: - Đối với người dạy: sử dụng phương pháp giảng giảng dạy tích cực (diễn giảng, vấn đáp, dạy học theo vấn đề); yêu cầu người học thực hiện câu hỏi thảo luận và bài tập (cá nhân hoặc nhóm). - Đối với người học: chủ động đọc trước giáo trình trước buổi học; hoàn thành đầy đủ câu hỏi thảo luận và bài tập tình huống bài theo cá nhân hoặc nhóm và nộp lại cho người dạy đúng thời gian quy định. ❖ ĐIỀU KIỆN THỰC HIỆN CHƯƠNG 2: - Phòng học chuyên môn hóa/nhà xưởng: Phòng học lý thuyết theo tiêu chuẩn - Trang thiết bị máy móc: Máy chiếu và các thiết bị dạy học khác - Học liệu, dụng cụ, nguyên vật liệu: Chương trình môn học, giáo trình, tài liệu tham khảo, giáo án, phim ảnh, và các tài liệu liên quan.

- Các điều kiện khác: Không có ❖ KIỂM TRA VÀ ĐÁNH GIÁ CHƯƠNG 2: - Nội dung: ✓ Kiến thức: Kiểm tra và đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức ✓ Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kĩ năng. ✓ Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: Chương 2: Hệ thống cung cấp nhiên liệu Trang 13 + Nghiên cứu bài trước khi đến lớp + Chuẩn bị đầy đủ tài liệu học tập. + Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập.

- Phương pháp: ✓ Điểm kiểm tra thường xuyên: Không ✓ Kiểm tra định kỳ lý thuyết: không ❖ NỘI DUNG CHƯƠNG 2: Khái niệm về nhiên liệu: Nhiên liệu là những vật chất khi cháy phát ra ánh sáng và nhiệt năng. Trong công nghiệp thì nhiên liệu phải đạt các yêu cầu sau: - Có nhiều trong tự nhiên, trữ lượng lớn, dễ khai thác, giá thành rẽ. - Khi cháy không sinh ra các chất gây nguy hiểm. - Nhiên liệu có thể phân thành 2 loại chính: Nhiên liệu vô cơ và nhiên liệu hữu cơ Chương 2: Hệ thống cung cấp nhiên liệu Trang 14 Nhiên liệu hữu cơ: Là nhiên liệu có sẵn trong thiên nhiên do quá trình phân hủy hữu cơ tạo thành.

Nhiên liệu dùng trong ngành năng lượng có 3 loại: 1. Khí thiên nhiên. Nhiên liệu lỏng: Dầu Diezel, dầu nặng (FO). Nhiên liệu rắn: Gỗ, than bùn, than nâu, than đá Nhiên liệu vô cơ: Là nhiên liệu được tạo ra do phản ứng phân hủy hạt nhân Urađium.

HỆ THỐNG DẦU (DO): Dầu D.O cung cấp cho nhà máy sẽ được tồn trữ với số lượng đảm bảo cho nhà máy vận hành liên tục trong 7 ngày ở mức đầy tải. Dầu được chuyên chở đến cảng dầu nhà máy bằng các xà lan dầu và được bơm vào trong các bồn chứa. Nhiệt năng được tạo ra trong các Turbine khí thông qua quá trình đốt cháy khí thiên nhiên, được chuyển thành cơ năng quay các máy nén Turbine khí và các máy phát điện. Mỗi hệ thống Turbine khí bao gồm tổ máy Turbine khí, máy phát, các hệ thống phụ trợ và các thiết bị phụ kết hợp.

Các tổ máy Turbine khí sẽ được trang bị tối thiểu các thiết bị phụ trợ sau để đạt được sự vận hành tin cậy và an toàn: 1. Hệ thống lọc khí vào Turbine. Hệ thống bao che và cách âm. Hệ thống dầu bôi trơn, điều khiển.

Hệ thống làm mát dầu bôi trơn. Hệ thống buồng đốt kiểu DLN. Hệ thống rửa cánh máy nén khí. Hệ thống PCCC.

Hệ thống gia nhiệt nhiên liệu Ưu điểm của Turbine khí: 1. Tiết kiệm diện tích (Từ 10 đến 20m2/MW); (Turbine hơi từ 60 đến 80m2/MW). Thời hạn chuyển giao ngắn. Giá thành lắp đặt thấp ( Bằng khoảng ½ giá thành lắp đặt Turbine hơi).

Thời gian khởi động ngắn( Trạng thái nguội → đầy tải →1/2 giờ ) Khuyết điểm của Turbine khí. Sử dụng nhiên liệu đắt tiền. Hiệu suất thấp ( Chu trình đơn). Đời sống ngắn ( Do nhiệt độ cao/ Ứng suất nhiệt).

Nhiệt độ đầu vào từ 1100 – 12000C ( Nhiệt độ đầu vào Turbine hơi khoảng 5200C) Chương 2: Hệ thống cung cấp nhiên liệu Trang 15 Chúng ta muốn biết gì về lắp đặt? 1. Công suất ra. Mất mát năng lượng. Hiệu suất Tại sao lại chọn nhà máy điện chu trình hỗn hợp? Các ưu điểm của Turbine khí - Hiệu suất cao - Hiệu suất Turbine khí : GTeff = 0,38 - Hiệu suất chu trình hỗn hợp CCPPeff = 0,55 Chức năng của các thiết bị trong hệ thống: Hệ thống cung cấp dầu thông thường có các thiết bị chính như hình vẽ: Bồn A 1 chứa 3 dầu B 2 Hình 1-2: Sơ đồ hệ thống dầu cơ bản Trong đó: A,B bơm dầu chính 1,2- lược dầu ngoài; 3- Van điều khiển 1.

HỆ THỐNG ĐÁ VÔI Đá vôi đạt tiêu chuẩn được chở đến nhà máy và được trữ tại kho đá vôi. Từ kho, đá vôi được cấp vào phễu. Từ đây, đá vôi được cấp liệu định lượng qua băng tải định lượng đến máy nghiền thô, máy nghiền mịn thành bột rồi cấp vào lò để đạt yêu cầu khử sulfur của lò tầng sôi tuần hoàn (CaCO3, cỡ hạt là 0 ÷ 1mm). Hệ thống nghiền đá vôi là gầu tải – máy đập kiểu búa – máy nghiền – gầu tải – sàng kho bột – bơm vận tải khí nén – kho bột cạnh lò.

Để đảm bảo cấp đá vôi ổn định, sẽ có hai dây chuyền cung cấp và xử lý đá vôi (1 chạy, 1 dự phòng). Trong hệ thống có một siloo chứa bột đá vôi đáy hình nón với kích thước đường kính khoảng 10 m. Để ngăn chặn vật liệu bị ẩm do giữ trong kho thời gian quá dài, tại đáy kho có thiết bị khí để tháo bột đá vôi, có hệ thống quạt(dung tích bơm khoảng 1m3) giúp cho việc vận chuyển đá vôi bằng khí nén đến phễu trước lò. Trong hệ thống có quạt khí, thiết bị gia nhiệt để điều khiển lượng khí tiêu hao khi sử dụng vận tải bằng khí.

Trên nóc silô có thiết bị túi lọc để lọc bụi đá vôi trong silô bay lên nhằm bảo vệ Chương 2: Hệ thống cung cấp nhiên liệu Trang 16 môi trường. HỆ THỐNG THAN Bột than là bột khô bao gồm các hạt có dạng không đều đặn và có kích thước khác nhau. Bột than có các tính chất sau: Tính lưu động: Bột than khô dễ lưu động, bột than có thể ch3a ra qua những khe hở nhỏ. Bột mới sản xuất khi hỗn hợp với không khí dễ vận chuyển trong ống dẫn.

Khối lượng riêng của bột mới bằng 0,45÷0,5t/m3, khi để lâu trong phểu khối lượng riêng của nó tăng lên đến 0,8÷0,9t/m3. Tính nổ: Bột than nhiều chất bốc ở một nồng độ nhất định trong hổn hợp với không khí có thể nổ hay gây nguy hiểm. Khinồng độ oxy trong hổn hợp với bột than nhỏ hơn 15% hay khi hàn\m lượng chất bốc nhỏ hơn 10% thì hổn hợp không khí và bột than không có khả năng nổ. Bằng cách bổ sung các khí trơ vào hổn hợp không khí bột than có thể giảm được nồng độ oxy trong hỗn hợp ấy.

Nồng độ bột than trong không khí nguy hiểm nhất lá 0,3÷0,6 kg bột than trong 1m3 không khí. Trong hệ thống nghiền than bột than có thể tách ra và đọng lại ở những điểm chết. Sau một thời gian bột than giàu chất bốc sẽ tự cháy âm ỉ. Vì thế trong hệ thống nghiền phải tránh làm những ống dẫn nằm ngang hoặc ít nghiên vì ở đó tốc độ dòng hổn hợp không khí bột than quá ít.

Độ ẩm của bột than: Bột than trong hệ thống nghiền phải được sấy đến được một độ ẩm nhất nhất định. Bột than không đủ khô sẽ khó vận chuyển và khó cấp cho các vòi phun. Bột có độ ẩm cao sẽ khó bốt cháy, do đó làm giảm hiệu quả của quá trình cháy. Bột quá khô trừ antraxít và nữa antraxit có khả năng tự bốt cháy.

Việc sấy nhiên liệu thường được tiến hành đồng thời với quá trình nghiền, do đó môi chất sấy được cấp vào máy nghiền, môi chất sấy có thể là không khí nóng hay hỗn hợp không khí nóng với khói buồn lửa. Môi chất sấy cũng đồng thời cũng dùng để vận chuyển bột. Việc sấy trong quá trình nghiền xảy ra rất mạnh do các bề mặt tự do mới của các hạt than sinh ra. Quá trìng sấy cũng có tác dụng hoàn thiện quá trình nghiền.

Bột than ra khỏi hệ thống nghiền phải có nhiệt độ lớn hơn nhiệt độ đọng sương của hơi nước, nếu không sẽ bị ngưng lại trên vách pống dẫn bột và làm bột dính lại. Tuy nhiên nhiệt độ bột than sau thiết bị nghiền, đối với những than có khả năng nổ phải thấp hơn nhiệt độ nguy hiểm nổ. Nhiệt độ nguy hiểm nổ phụ thuộc vào kiểu hệ thống nghiền và vào thành phần môi chất sấy. Đối với thiết bị có phiểu bột than trung gian và sấy bằng không khí nóng thì nhiệt độ giới hạn của hỗn hợp sau máy nghiền bằng 1300C đối vời than gầy, còn đối với than antraxit và nữa antraxit không hạn chế nhiệt độ của hỗn hợp.

Chương 2: Hệ thống cung cấp nhiên liệu Trang 17 1 6 6 6 2 8 8 8 Môi 3 7 7 7 chất sấy 4 5 Hình 1-3: Sơ đồ hệ thống than nghiền 1-phiểu than nghiền: 2- thiết bị sấy 3- máy nghiền; 4 - phiểu bột 5 - bơm bột; 6 - phiểu bột của lò hơi 7 - buồng lửa; 8 - quạt gió của buồng lửa * Chức năng của cácbộ phận chính trong hệ thống cung cấp than bột: Kho than nguyên liệu và băng tải than: Là nơi để chứa than từ các mỏ chuyển đến và băng tải là thiết bị vận chuyển than. Than từ các mỏ được đưa về nhà máy. Tại đây có các thiết bị bốc dỡ như cần trục,. để đưa than vào băng tải và đưa về kho.

Tại kho được trang bị các máy để trộn đều các loại than và chuyển than lên băng tải để đưa vào hệ thống nghiền.
