Tổng quan về giáo trình

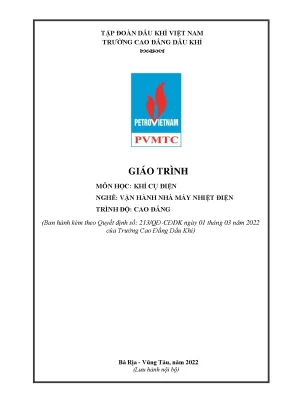

Giáo trình Khí cụ điện (mã mô đun: ELEI53117 / ELET52116) được biên soạn theo chương trình đào tạo trình độ Cao đẳng nghề Vận hành nhà máy nhiệt điện và Điện công nghiệp của Trường Cao đẳng Dầu khí (PVMTC), ban hành kèm theo Quyết định số 213/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Trong khung cấu trúc đào tạo tổng thể gồm 84 tín chỉ (2010 giờ), mô đun này thuộc khối các môn học/mô đun cơ sở chuyên môn ngành (Khối II.1), có khối lượng 2 tín chỉ tương đương 45 giờ định mức (bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thí nghiệm/thảo luận và 2 giờ kiểm tra).

Về mục tiêu đào tạo, giáo trình trang bị cho người học hệ thống kiến thức toàn diện về cấu tạo, nguyên lý làm việc và phương pháp phân loại các nhóm khí cụ điện hạ áp, trung áp và cao áp; đồng thời hình thành năng lực tính toán, lựa chọn và đấu nối các thiết bị đóng cắt, bảo vệ, điều khiển vào sơ đồ mạch điện thực tế theo Tiêu chuẩn Việt Nam (TCVN). Bên cạnh kiến thức chuyên môn, chương trình rèn luyện tính kỷ luật, sự tỉ mỉ, khả năng làm việc độc lập và kỹ năng tuân thủ nghiêm ngặt quy trình an toàn điện trong môi trường công nghiệp dầu khí và nhà máy điện.

Cấu trúc giáo trình được xây dựng theo cách tiếp cận tích hợp (kết hợp lý thuyết giải tích kỹ thuật với hướng dẫn thực hành ứng dụng), phân chia thành 4 bài học chính:

  • Bài 1: Khái niệm và công dụng của khí cụ điện;
  • Bài 2: Khí cụ điện đóng cắt;
  • Bài 3: Khí cụ điện bảo vệ;
  • Bài 4: Khí cụ điện điều khiển.

Điểm đặc thù của tài liệu là định hướng trực tiếp vào các hệ thống thiết bị thực tế trong trạm phân phối và nhà máy nhiệt điện, liên kết chặt chẽ giữa các hiện tượng vật lý cơ bản (phát nóng, điện trở tiếp xúc, hồ quang điện) với quy trình tính toán lựa chọn thiết bị công nghiệp cụ thể.

+-------------------------------------------------------------------------+
|                  KHUNG CẤU TRÚC MÔ ĐUN: KHÍ CỤ ĐIỆN                     |
|            (Mã mô đun: ELEI53117 / ELET52116 - Tổng số: 45 giờ)          |
+-------------------------------------------------------------------------+
|  Bài 1: Khái niệm & Công dụng  | 03 giờ (02 LT - 01 TH)                 |
|  Bài 2: Khí cụ điện đóng cắt   | 14 giờ (05 LT - 09 TH)                 |
|  Bài 3: Khí cụ điện bảo vệ     | 14 giờ (03 LT - 11 TH)                 |
|  Bài 4: Khí cụ điện điều khiển | 14 giờ (04 LT - 08 TH - 02 Kiểm tra)   |
+-------------------------------------------------------------------------+

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung học thuật của giáo trình triển khai qua 4 bài học với trình tự logic đi từ lý thuyết cơ sở hiện tượng đến cấu tạo, nguyên lý và phương pháp tính chọn từng nhóm thiết bị chức năng:

  • Bài 1: Khái niệm và công dụng của khí cụ điện (3 giờ) Trình bày định nghĩa tổng quát, vai trò và phân loại khí cụ điện theo công dụng (khống chế, bảo vệ, tự động điều khiển từ xa, hạn chế dòng ngắn mạch, duy trì ổn định tham số, đo lường), theo tính chất dòng điện (một chiều, xoay chiều) và theo cấp điện áp (hạ áp $<3\text{ kV}$, trung áp $3-36\text{ kV}$, cao áp $36-400\text{ kV}$, siêu cao áp $\ge 400\text{ kV}$). Phân tích các chế độ làm việc: quá tải, quá điện áp ($U = U_{đđ} \pm \Delta U_{cp}$), ngắn mạch với xác suất xảy ra các dạng sự cố (ngắn mạch 1 pha $N^{(1)}$ chiếm 65%, ngắn mạch 2 pha chạm đất $N^{(1-1)}$ chiếm 20%, ngắn mạch 2 pha $N^{(2)}$ chiếm 10%, ngắn mạch 3 pha $N^{(3)}$ chiếm 5%). Nghiên cứu bản chất tiếp xúc điện (tiếp xúc cố định, đóng mở, trượt; kiểu tiếp xúc điểm, đường, mặt), công thức xác định điện trở tiếp xúc $R_{tx}$ theo lực ép $F$, điện trở suất $\rho$, ứng suất chống dập $\sigma_b$ và nhiệt độ $\theta$. Khảo sát bản chất hồ quang điện (mật độ dòng $10^2 - 10^3\text{ A/mm}^2$, nhiệt độ $5000 - 6000^\circ\text{C}$) cùng các nguyên lý dập tắt hồ quang: kéo dài cơ khí, phân đoạn bằng cách tử thép trong hộp amiăng, thổi từ bằng cuộn dây nối tiếp, tự sinh khí và dập tắt trong dầu biến áp (áp suất $100 - 140\text{ N/cm}^2$, nồng độ khí hydro đạt tới 70%).

  • Bài 2: Khí cụ điện đóng cắt (14 giờ) Mô tả cấu tạo, thông số kỹ thuật và nguyên lý làm việc của cầu dao hạ áp (công thức lực điện động dập hồ quang $F = \frac{I^2}{4l}\frac{dL}{dl}$, các gam dòng định mức từ 15A đến 1000A, độ bền đóng ngắt vài nghìn lần); công tắc hộp xoay và công tắc cam (tuổi thọ $2\cdot 10^4$ đến $2\cdot 10^5$ lần đóng ngắt, dòng điện định mức đến 400A); công tắc vạn năng; công tắc hành trình (kiểu nút ấn BK-111 6A/500V, kiểu đòn 6A/220VDC, kiểu tế vi hành trình $0.7\text{ mm}$ thời gian tác động $0.01 - 0.02\text{ s}$, kiểu quay); nút ấn điều khiển (tiêu chuẩn quy định màu sắc, tuổi thọ điện $\ge 2\cdot 10^5$ lần, tuổi thọ cơ $\ge 10^6$ lần). Khảo sát cấu tạo và quy trình vận hành liên động của dao cách ly trong nhà và ngoài trời (cấp điện áp từ $3\text{ kV}$ trở lên). Phân tích cấu tạo, nguyên lý và phương pháp tính chọn máy cắt điện nhiều dầu, máy cắt khí $SF_6$, máy cắt không khí (ACB), aptomat/CB hạ áp có móc bảo vệ điện từ (quá dòng/ngắn mạch), móc bảo vệ rơle nhiệt (quá tải), móc bảo vệ sụt áp và aptomat vạn năng điều khiển bằng vi mạch/bán dẫn có dòng định mức từ 630A đến 5000A.

  • Bài 3: Khí cụ điện bảo vệ (14 giờ) Phân tích cấu tạo và nguyên lý của nam châm điện biến đổi điện năng thành cơ năng (loại có nắp chuyển động và loại không nắp); rơle dòng điện cực đại, rơle điện áp; rơle nhiệt bảo vệ động cơ dựa trên sự dãn nở nhiệt của phiến kim loại kép (nghiên cứu đặc tính ampe-giây $A-s$, các dạng kết cấu kiểu đồng tiền, kiểu kín đặt trong động cơ, kiểu đũa/thanh, kiểu ống và rơle nhiệt khí nén); cấu tạo các dạng cầu chì (loại vặn, loại hộp, loại kín có chất nhồi cát thạch anh); thiết bị chống dòng điện rò (cầu dao chống giật/chống dòng rò 1 pha và 3 pha).

  • Bài 4: Khí cụ điện điều khiển (14 giờ) Cung cấp cấu tạo và cơ chế đóng cắt của khởi động từ đơn (2 nút nhấn) và khởi động từ đảo chiều (3 nút nhấn liên động); rơle trung gian; rơle tốc độ; rơle thời gian (nguyên lý làm việc của rơle thời gian kiểu khí nén và rơle thời gian kiểu bán dẫn/điện tử).

+------------------------------------------------------------------------+
|              SƠ ĐỒ TIẾN TRÌNH LOGIC KIẾN THỨC CỦA GIÁO TRÌNH           |
+------------------------------------------------------------------------+
| [Bài 1] CƠ SỞ VẬT LÝ & HIỆN TƯỢNG KỸ THUẬT                             |
|  - Chế độ phát nóng & quá tải/ngắn mạch                                |
|  - Lý thuyết tiếp xúc điện (Rtx) & Dập tắt hồ quang điện               |
|                               |                                        |
|                               v                                        |
| [Bài 2] KHÍ CỤ ĐÓNG CẮT (HẠ ÁP & CAO ÁP)                               |
|  - Cầu dao, công tắc hộp, công tắc hành trình, nút ấn                  |
|  - Dao cách ly liên động, Máy cắt dầu/SF6/ACB, Aptomat (CB)            |
|                               |                                        |
|                               v                                        |
| [Bài 3] KHÍ CỤ ĐIỆN BẢO VỆ                                             |
|  - Nam châm điện, Rơle dòng/áp, Rơle nhiệt (đặc tính A-s)              |
|  - Cầu chì vặn/hộp/kín, Thiết bị bảo vệ chống dòng rò                  |
|                               |                                        |
|                               v                                        |
| [Bài 4] KHÍ CỤ ĐIỆN ĐIỀU KHIỂN & TỰ ĐỘNG HÓA                           |
|  - Contactor, Khởi động từ đơn & đảo chiều                             |
|  - Rơle trung gian, Rơle tốc độ, Rơle thời gian (khí nén, bán dẫn)     |
+------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình hình thành hệ thống lý thuyết kỹ thuật điện chuyên sâu bao gồm:

  1. Lý thuyết tiếp xúc điện và quá trình quá độ nhiệt: Thiết lập công thức giải tích tính toán điện trở tiếp xúc $R_{tx}$, khảo sát sự phụ thuộc của $R_{tx}$ vào điện trở suất vật liệu tiếp điểm $\rho$, lực ép cơ học $F$, hệ số điện trở nhiệt $a_0$, biến thiên nhiệt độ $\theta - \theta_0$ và trạng thái bề mặt tiếp xúc.
  2. Động lực học hồ quang điện: Cơ chế phát sinh ion hóa chất khí do cường độ điện trường cao tại catốt và nhiệt độ phóng điện ($5000 - 6000^\circ\text{C}$); các nguyên lý phân đoạn, dập tắt hồ quang bằng khí động lực học và hiệu ứng lực điện từ.
  3. Lý thuyết tính chọn và phối hợp bảo vệ hệ thống: Thiết lập các biểu thức toán học xác định điều kiện chọn thiết bị theo điện áp định mức ($U_{đmMC} \ge U_{đmMạng}$), dòng định mức ($I_{đmMC} \ge I_{cb}$), công suất cắt ngắn mạch định mức ($S_{cđm} \ge S_{Nt}$), kiểm tra độ ổn định động ($I_{dđm} \ge I_{xk}$) và độ ổn định nhiệt ($B_{nhđm} = I_{nhđm}^2 \cdot T_{td}$).
  4. Nguyên lý phối hợp đặc tính bảo vệ: Phân tích đồ thị đặc tính thời gian - dòng điện ($A-s$) của móc bảo vệ điện từ và rơle nhiệt kim loại kép nằm dưới đường đặc tính chịu nhiệt của động cơ điện và dây dẫn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Đọc hiểu và phân tích sơ đồ nối dây điều khiển, mạch động lực; nhận dạng và kiểm tra tình trạng kỹ thuật của các bộ phận tiếp điểm, buồng dập hồ quang, cuộn hút nam châm điện; lắp đặt và cân chỉnh tiếp điểm công tắc hành trình, nút ấn, dao cách ly và bộ truyền động aptomat.
  • Kỹ năng tính toán và phân tích: Tính toán xác định dòng phụ tải $I_{tt}$, điện áp làm việc $U_{tt}$; tính toán dòng điện ngắn mạch $I_{Nt}$ tại thời điểm cắt $t = t_{bv} + t_{mc}$ ($t_{bv} = 0.02 - 0.05\text{ s}$, $t_{mc} = 0.1 - 0.12\text{ s}$); xác định thời gian tác dụng nhiệt tương đương $T_{td}$; lựa chọn thông số định mức cho cầu dao, nút ấn, khởi động từ và máy cắt công nghiệp.
  • Kỹ năng thực hành ứng dụng: Đấu nối hoàn chỉnh mạch khởi động từ đơn hai nút nhấn, mạch khởi động từ đảo chiều ba nút nhấn có khóa liên động cơ - điện; cài đặt dòng chỉnh định rơle nhiệt bảo vệ động cơ; thao tác đóng cắt liên động dao cách ly và máy cắt cao áp đúng quy trình kỹ thuật an toàn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật tích cực, lấy người học làm trung tâm và gắn liền lý thuyết với thực nghiệm xưởng:

  • Phương pháp giảng dạy: Giảng viên sử dụng phối hợp các kỹ thuật diễn giảng quy chuẩn, vấn đáp gợi mở và dạy học giải quyết vấn đề (Problem-Based Learning) thông qua các tình huống sự cố thực tế trong nhà máy điện (như ngắn mạch mất đối xứng, quá tải động cơ, cháy tiếp điểm do hồ quang). Giảng viên sử dụng phương tiện trực quan như máy chiếu, phim ảnh kỹ thuật, kết hợp tổ chức thảo luận nhóm dựa trên phiếu học tập định hình.
  • Tổ chức thực hành và bài tập tình huống: 29 giờ thực hành được tổ chức tại phòng chuyên môn hóa / xưởng Trang bị điện. Người học thực hiện trực tiếp việc tháo lắp, đo đạc thông số tiếp xúc, kiểm tra cách điện, đấu nối các sơ đồ điều khiển động cơ bằng khởi động từ, rơle thời gian, rơle trung gian và xử lý lỗi kỹ thuật của khí cụ đóng cắt - bảo vệ.
  • Quy trình đánh giá kết quả học tập (Assessment Methods):
    • Kiểm tra thường xuyên: 01 bài đánh giá hỏi miệng hoặc thực hành trên máy tính để kiểm tra mức độ nắm bắt khái niệm và phân loại khí cụ điện.
    • Kiểm tra định kỳ: 03 bài kiểm tra bao gồm 01 bài lý thuyết (nội dung tổng hợp từ Bài 1 đến Bài 4) và 02 bài thực hành đấu nối/cài đặt thông số thiết bị trên mô hình thực tế.
    • Thi kết thúc mô đun: Thực hiện hình thức thi trắc nghiệm trên máy tính với thời gian từ 60 phút đến 90 phút, bao quát toàn bộ ngân hàng câu hỏi kiến thức và kỹ năng tính chọn của mô đun.
  • Hướng dẫn tự học đối với sinh viên: Người học chủ động nghiên cứu nội dung lý thuyết trước khi đến lớp; hoàn thành đầy đủ các câu hỏi thảo luận, bài tập tính chọn thông số ($I_{đm}, U_{đm}, I_{cđm}$) và nộp báo cáo kết quả thực hành đúng thời hạn quy định.
+------------------------------------------------------------------------+
|             CƠ CẤU PHÂN BỔ THỜI LƯỢNG VÀ HÌNH THỨC ĐÁNH GIÁ            |
+------------------------------------------------------------------------+
| 1. Thời lượng học tập:                                                 |
|    - Tổng thời gian: 45 giờ                                            |
|    - Lý thuyết: 14 giờ (31.1%)                                         |
|    - Thực hành / Thí nghiệm / Thảo luận: 29 giờ (64.4%)                 |
|    - Kiểm tra định kỳ / kết thúc: 02 giờ (4.5%)                        |
|                                                                        |
| 2. Phương thức kiểm tra - đánh giá:                                    |
|    - Đánh giá thường xuyên: 01 điểm kiểm tra hỏi miệng / máy tính       |
|    - Đánh giá định kỳ: 03 bài (01 bài Lý thuyết + 02 bài Thực hành)    |
|    - Thi kết thúc môn: Trắc nghiệm trên máy tính (60 - 90 phút)        |
+------------------------------------------------------------------------+

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật hiện hành và công nghệ thiết bị trong hệ thống năng lượng:

  1. Cập nhật công nghệ thiết bị đóng cắt hiện đại: Bên cạnh việc phân tích nguyên lý của các thiết bị kinh điển (cầu dao, máy cắt nhiều dầu), giáo trình bổ sung cấu tạo và ứng dụng của máy cắt khí quyển $SF_6$, máy cắt không khí (Air Circuit Breaker - ACB), các dòng aptomat khối (MCCB), aptomat tép (MCV) của hãng Merlin Gerin và các hệ thống aptomat vạn năng tích hợp bộ bảo vệ bán dẫn, vi mạch điện tử có dải dòng định mức lớn từ 630A đến 5000A.
  2. Tích hợp chuẩn an toàn và bảo vệ dòng rò: Đưa vào chương trình chi tiết cấu tạo, nguyên lý làm việc của cầu dao chống giật/chống dòng rò (RCCB/RCBO) 1 pha và 3 pha, cung cấp bảng thông số kỹ thuật thiết bị chống rò của các hãng công nghiệp phục vụ công tác an toàn điện trong môi trường công nghiệp có độ ẩm cao.
  3. Liên kết trực tiếp với chuyên ngành nhiệt điện và dầu khí: Các yêu cầu kỹ thuật đối với dao cách ly, máy cắt cao áp và rơle nhiệt được gắn liền với điều kiện vận hành tại trạm phân phối điện của nhà máy nhiệt điện, quy trình khóa liên động cơ học giữa dao cách ly và máy cắt nhằm loại trừ nguy cơ thao tác sai khi có tải.
  4. Kế thừa và chuẩn hóa tài liệu chuyên khảo: Giáo trình kế thừa có chọn lọc các lý thuyết tính toán từ tài liệu chuyên khảo Khí cụ Điện Kết cấu, sử dụng và sửa chữa (Nguyễn Xuân Phú, NXB Khoa học và Kỹ thuật, 2000) và giáo trình Khí cụ điện lưu hành nội bộ PVMTC của tác giả Lê Thị Thu Hường, đảm bảo tính chuẩn xác về mặt thuật ngữ và ký hiệu tiêu chuẩn điện học.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề nghiệp và sản xuất công nghiệp:

  • Sinh viên đào tạo chính quy: Sinh viên trình độ Cao đẳng các ngành/nghề: Vận hành nhà máy nhiệt điện, Điện công nghiệp, Kỹ thuật truyền tải và phân phối điện.
  • Điều kiện tiên quyết và tiến trình học tập (Prerequisites):
    • Môn học đã hoàn thành: Người học cần hoàn thành khối kiến thức chung và cơ sở bao gồm Giáo dục chính trị, Pháp luật, An toàn vệ sinh lao động (SAEN52001), Tin học, Tiếng Anh.
    • Môn học song hành/kế tiếp: Giáo trình có thể học song song với mô đun Vật liệu điện, Điện kỹ thuật cơ bản (ELEO53012); đồng thời là nền tảng trực tiếp phục vụ các mô đun chuyên môn nâng cao như An toàn điện (ELET5201), Đo lường điện (ELEI53115), Bảo vệ rơle (ELET5316), PLC (AUTM64116), Trang bị điện 1 (ELET55157) và các mô đun vận hành hệ thống thiết bị phụ nhà máy điện.
  • Giảng viên kỹ thuật điện: Tài liệu chuẩn để lập đề cương chi tiết, thiết kế giáo án bài giảng lý thuyết và giáo án tích hợp, biên soạn hệ thống phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi trắc nghiệm/thực hành.
  • Cán bộ kỹ thuật và nhân viên vận hành: Kỹ thuật viên bảo trì, công nhân vận hành tại các nhà máy nhiệt điện, trạm biến áp và các xí nghiệp công nghiệp sử dụng làm tài liệu tra cứu thông số kỹ thuật, ký hiệu thiết bị và phương pháp kiểm tra khí cụ điện định kỳ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên bậc Cao đẳng nghề kỹ thuật (đặc biệt là chuyên ngành Vận hành nhà máy nhiệt điện và Điện công nghiệp) cùng các kỹ thuật viên vận hành trạm điện cần củng cố kiến thức thiết bị thực tế.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Người học cần nắm vững kiến thức Vật lý đại cương về điện - từ học, các định luật mạch điện cơ bản (Định luật Ohm, Kirchhoff), kiến thức về an toàn vệ sinh lao động cơ bản và kỹ năng đọc các thông số hình học, đơn vị đo lường kỹ thuật.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khí cụ điện thuần túy?

Giáo trình phân bổ hơn 64% tổng thời lượng (29/45 giờ) cho thực hành, tập trung sâu vào phân tích cấu tạo thực tế, cơ chế phối hợp liên động máy cắt - dao cách ly và phương pháp tính chọn thiết bị theo chế độ ngắn mạch cụ thể của nhà máy điện thay vì chỉ thuần túy chứng minh công thức vật lý lý thuyết.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học nên kết hợp đọc lý thuyết từng bài, đối chiếu với danh mục hình vẽ cấu tạo chi tiết (như buồng dập hồ quang, tiếp điểm cầu dao, cấu tạo máy cắt dầu), làm bài tập tính chọn $I_{tt}, U_{tt}, I_{cđm}$ và giải toàn bộ câu hỏi trắc nghiệm củng cố kiến thức cuối mỗi chương trước khi bước vào các bài thực hành đấu nối tại xưởng.

5. Giáo trình có danh mục tài liệu tham khảo và học liệu bổ trợ nào?

Tài liệu tham khảo chính thức gồm cuốn Khí cụ Điện Kết cấu, sử dụng và sửa chữa của tác giả Nguyễn Xuân Phú (NXB Khoa Học và Kỹ Thuật, năm 2000) và tài liệu nội bộ Khí cụ điện của tác giả Lê Thị Thu Hường (Trường Cao Đẳng Dầu Khí), cùng hệ thống phiếu học tập và mô hình thực hành tại xưởng Trang bị điện.

Kết luận

Giáo trình Khí cụ điện của Trường Cao đẳng Dầu khí cung cấp một cấu trúc học thuật chặt chẽ, kết hợp hài hòa giữa cơ sở vật lý thiết bị điện với quy trình kỹ thuật vận hành và tính chọn khí cụ công nghiệp. Với cấu trúc 45 giờ phân định rõ ràng giữa lý thuyết và thực hành, tài liệu định hình nền tảng vững chắc cho sinh viên nghề Vận hành nhà máy nhiệt điện trước khi chuyển tiếp sang các khối kiến thức chuyên sâu về bảo vệ rơle, tự động hóa PLC và thực tập vận hành tổ máy phát điện. Để hoàn thiện năng lực nghề nghiệp, người học được khuyến nghị tiếp tục tham khảo các tiêu chuẩn kỹ thuật quốc gia (TCVN) và tài liệu hướng dẫn kỹ thuật chuyên sâu từ các nhà sản xuất thiết bị đóng cắt công nghiệp.
