Tổng quan về giáo trình

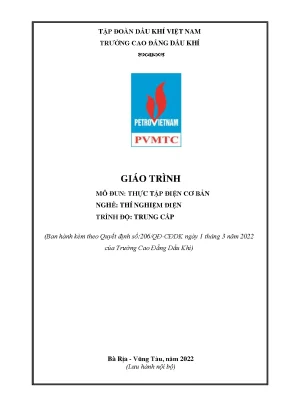

Giáo trình mô đun: Thực tập điện cơ bản (Mã mô đun: ELEO53149) là tài liệu đào tạo chuyên môn được ban hành chính thức theo Quyết định số 206/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), có giá trị lưu hành nội bộ phục vụ công tác đào tạo tại tỉnh Bà Rịa – Vũng Tàu. Ban biên soạn tài liệu gồm ông Phạm Văn Cấp (Chủ biên) cùng các tác giả Nguyễn Lê Cương và Nguyễn Xuân Thịnh.

                  CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ ĐIỆN / CƠ ĐIỆN
[Môn học chung/Đại cương]                               [Môn học/Mô đun Chuyên môn]
                                   [Mô đun Cơ sở (II.1)]                      [Mô đun Chuyên sâu (II.2)]
                                   - An toàn điện                             - Bảo vệ rơ le
                                   - Vẽ điện                                  - Đo lường điện
                                   - Điện kỹ thuật cơ bản                     - Trang bị điện 1
                                   - Khí cụ điện                              - Thí nghiệm khí cụ điện
                                     (75 giờ / 3 tín chỉ)                     - Thí nghiệm thiết bị điện quay
                                                                              - Thực tập sản xuất

Trong cấu trúc chương trình khung, mô đun này giữ vị trí môn học cơ sở bắt buộc (nhóm II.1) thuộc các chuyên ngành trình độ Trung cấp và Cao đẳng như Thí nghiệm điện, Điện công nghiệp và Bảo trì thiết bị cơ điện. Mô đun có thời lượng 75 giờ (tương đương 3 tín chỉ), bao gồm 14 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra đánh giá.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Cung cấp hiểu biết về an toàn điện, cấu tạo và nguyên lý hoạt động của các thiết bị đo lường (đồng hồ vạn năng VOM), cấu trúc hệ thống phân phối hạ áp, nguyên lý mạch chiếu sáng, mạch điều khiển động cơ không đồng bộ và hệ thống đo đếm điện năng.
  • Kỹ năng: Đào tạo kỹ thuật gia công cơ khí điện (bóc vỏ, cạo sạch, uốn gập, vặn xoắn, hàn thiếc, bọc cách điện, bấm đầu cốt cáp); kỹ năng đọc bản vẽ và đấu nối mạch chiếu sáng dân dụng - công nghiệp; lắp đặt mạch khởi động từ đơn/kép; đấu dây vận hành động cơ điện xoay chiều 1 pha/3 pha và công tơ điện.
  • Năng lực tự chủ và trách nhiệm: Hình thành tính cẩn thận, kỷ luật lao động, tuân thủ đúng quy trình kỹ thuật và quy chuẩn an toàn điện tại xưởng thực hành.

Giáo trình được cấu trúc thành 6 bài học theo trình tự logic mô đun hóa, lấy rèn luyện thực hành làm trọng tâm (chiếm 77,3% tổng quỹ thời gian). Điểm đặc thù của tài liệu là gắn liền các bài tập thực hành với danh mục vật tư định mức, bản vẽ thiết kế kỹ thuật, quy trình thao tác từng bước và phiếu kiểm tra an toàn theo tiêu chuẩn nghề.

Nội dung kiến thức cốt lõi

                                  TIẾN TRÌNH 6 BÀI THỰC HÀNH CỐT LÕI

  [Bài 1] Đồng hồ VOM & Phân phối hạ áp (6h: 2 LT / 4 TH)
  [Bài 2] Nối dây & Bấm đầu cốt (7h: 2 LT / 5 TH)
  [Bài 3] Lắp các mạch đèn chiếu sáng (16h: 3 LT / 12 TH / 1 KT)
  [Bài 4] Đấu dây vận hành ĐCKĐB 1 pha & 3 pha (16h: 3 LT / 12 TH / 1 KT)
  [Bài 5] Đấu dây khởi động từ đơn & kép (22h: 3 LT / 18 TH / 1 KT)
  [Bài 6] Đấu dây công tơ đo điện năng (8h: 1 LT / 7 TH)

Các chương/chủ đề chính

  • Bài 1: Sử dụng đồng hồ đa năng VOM và làm quen với hệ thống phân phối điện hạ áp (6 giờ): Khái quát cấu tạo đồng hồ VOM chỉ thị kim (cơ cấu đo từ điện, nam châm vĩnh cửu, khung dây động, các thang chia độ $\Omega$, DC.V, AC.V, $h_{FE}$, $I_{CEO}$) và đồng hồ điện tử hiện số. Trình bày phương pháp đo dòng điện, điện áp, kiểm tra thông mạch, ngắn mạch ($R=0$), đứt mạch ($R=\infty$), kiểm tra linh kiện bán dẫn (Diode, Transistor, tụ điện). Giới thiệu hệ thống điện tiêu chuẩn 220/380V - 3 pha 4 dây tần số 50Hz, so sánh phương thức đi dây rẽ nhánh từ đường dây chính và phương thức phân tải tập trung từ tủ điện chính bằng cầu dao tự động (CB).
  • Bài 2: Kỹ thuật nối dây và bấm đầu cốt (7 giờ): Quy trình công nghệ nối nối tiếp và nối phân nhánh cho dây dẫn lõi một sợi (dây đơn) và dây dẫn lõi nhiều sợi. Hướng dẫn các bước bóc vỏ cách điện góc $30^\circ$, cạo sạch lõi kim loại, uốn gập, vặn xoắn 5–6 vòng, siết chặt bằng hai kìm. Kỹ thuật hàn mối nối bằng hợp kim thiếc nóng chảy ở $200^\circ\text{C}$ kết hợp láng nhựa thông và thao tác si chì. Phương pháp bọc cách điện bằng băng dính cách điện (quấn chồng $\frac{1}{3}$ bề rộng) và ống gen cách điện tổng hợp dẻo. Quy trình sử dụng kìm cơ và kìm bấm thủy lực để ép đầu cốt (Terminal) tròn, cốt chỉa và kỹ thuật đấu nối phích cắm/ổ cắm công nghiệp chuẩn CEE.
  • Bài 3: Lắp các mạch đèn chiếu sáng (16 giờ): Sơ đồ nguyên lý và kỹ thuật đi dây mạch đèn sợi đốt mắc nối tiếp, mắc song song, mạch một công tắc điều khiển một/nhiều đèn; mạch đèn cầu thang (sử dụng 2 công tắc ba chấu và mạch tiết kiệm dây dẫn); mạch đèn thay đổi độ sáng; mạch đèn huỳnh quang ống 1,2m dùng chấn lưu 220V hoặc chấn lưu 3 dây 110V; mạch đèn cao áp thủy ngân 2 cực và 4 cực (vận hành cùng biến áp xung, khe phóng điện SG, tụ điện $C_1, C_2, C_3$ và diode nạp $D$ tạo xung cao áp 400–800V); mạch đèn hầm lò điều khiển tuần tự qua các công tắc $S_1 \rightarrow S_4$; mạch đèn tín hiệu giao thông. Quy trình gia công bảng điện thực hành: vạch dấu, khoan lỗ mồi 2mm và lỗ luồn dây 5mm, gá lắp khí cụ (cầu chì, công tắc, ổ cắm).
  • Bài 4: Đấu dây vận hành động cơ không đồng bộ 1 pha & 3 pha (16 giờ): Cấu tạo và nguyên lý đấu dây động cơ 1 pha (cuộn làm việc, cuộn khởi động, tụ điện) ở các cấp điện áp 110V và 220V. Phương pháp xác định cực tính các đầu dây của động cơ không đồng bộ 3 pha bằng nguồn điện một chiều (Accu) hoặc mA kế; phương pháp đấu nối mạch hình sao ($Y$) và hình tam giác ($\Delta$).
  • Bài 5: Đấu dây khởi động từ đơn và khởi động từ kép (22 giờ): Sơ đồ mạch động lực và mạch điều khiển của khởi động từ đơn (gồm Contactor, rơ le nhiệt, nút nhấn Start/Stop). Sơ đồ mạch động lực và mạch điều khiển đảo chiều quay động cơ 3 pha dùng khởi động từ kép, ứng dụng tiếp điểm phụ và bộ nút nhấn kép để thực hiện chức năng khóa chéo (khóa liên động), ngăn chặn hiện tượng ngắn mạch giữa các pha.
  • Bài 6: Đấu dây công tơ đo điện năng (8 giờ): Cấu tạo và nguyên lý của công tơ điện cảm ứng (cuộn dây dòng điện, cuộn dây điện áp, đĩa nhôm quay). Sơ đồ đấu dây trực tiếp công tơ điện 1 pha và công tơ điện 3 pha loại 2 phần tử và 3 phần tử vào hệ thống đo đếm điện năng.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết kỹ thuật điện cơ sở:

  • Lý thuyết đo lường điện: Nguyên lý đo lường dựa trên cơ cấu từ điện; nguyên lý phân chia thang đo điện trở, dòng điện và điện áp; nguyên tắc kiểm tra bán dẫn thông qua dòng rò $I_{CEO}$ và hệ số khuếch đại dòng $h_{FE}$.
  • Nguyên lý phân phối điện áp thấp: Khái niệm đường dây truyền tải, trạm biến áp phân phối hạ áp $15\text{kV}/220\text{–}380\text{V}$, sự cân bằng tải trên mạng điện 3 pha 4 dây, hệ số công suất $\cos\varphi$, công suất tác dụng ($P$), công suất phản kháng ($Q$), công suất biểu kiến ($S$) và điện năng tiêu thụ ($A$).
  • Lý thuyết khí cụ và truyền động điện: Nguyên lý đóng cắt và dập hồ quang của tiếp điểm Contactor (CTT), nguyên lý bảo vệ quá tải nhiệt của rơ le nhiệt, nguyên lý dịch chuyển từ trường quay để đảo chiều động cơ không đồng bộ.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật thao tác: Thực hiện thành thạo các bước cơ học trong thi công điện: tuốt vỏ cách điện đúng góc nghiêng không làm khuyết lõi đồng; ghép mí và vặn xoắn mối nối chịu lực căng cơ học; gia nhiệt mỏ hàn 40W–60W kết hợp nhựa thông tạo mối hàn bóng; ép đầu cốt cáp chặt chẽ vào thanh cái và cầu đấu.
  • Kỹ năng phân tích và đọc bản vẽ: Khả năng chuyển đổi chính xác từ sơ đồ nguyên lý điện sang sơ đồ đi dây thực tế và bản vẽ bố trí thiết bị trên bảng panel kích thước tiêu chuẩn ($1100 \times 700\text{ mm}$).
  • Kỹ năng đo đạc và kiểm soát an toàn: Kỹ năng đo kiểm tra thông mạch dây dẫn an toàn ($PE$), đo điện trở cách điện giữa các pha ($L_1\text{–}N$, $L_1\text{–}PE$, $N\text{–}PE$), kiểm tra chức năng đóng ngắt bảo vệ chống dòng rò của thiết bị RCD.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ mô hình giảng dạy tích hợp (kết hợp lý thuyết chuyên ngành ngay trong không gian xưởng thực hành).

Giảng viên áp dụng phương pháp dạy học tích cực bao gồm diễn giảng ngắn, vấn đáp kỹ thuật và dạy học giải quyết vấn đề (Problem-based learning). Trong mỗi bài học, giáo viên tổ chức chia nhóm thực hành, phát phiếu hướng dẫn quy trình công nghệ, trực tiếp thị phạm các thao tác phức tạp (như hàn thiếc, xác định đầu cực động cơ, đấu mạch đảo chiều) và giám sát chặt chẽ an toàn đóng điện.

Hệ thống bài tập thực hành được xây dựng cụ thể kèm bảng kê danh mục vật tư chi tiết. Điển hình gồm:

  • Bài tập đấu nối dây cấp nguồn cho ổ cắm CEE: Rèn luyện kỹ thuật bóc vỏ cáp $3 \times 2,5\text{ mm}^2$ và $5 \times 2,5\text{ mm}^2$, bấm giắc kim, đấu nối phích cắm 1 pha có ngạnh tiếp đất và ổ cắm công nghiệp 3 pha 5 chấu.
  • Bài tập lắp mạch đèn chiếu sáng kết hợp ổ cắm: Thi công mạch gồm 1 Aptomat B16A/230V, 1 công tắc đơn, 1 bóng đèn sợi đốt 230V/25W, 1 ổ cắm 250V/16A và 2 hộp nối dây trên bảng thực hành $1100 \times 700\text{ mm}$.
  • Bài tập lắp mạch đèn cầu thang điều khiển 2 vị trí và mạch công tắc 4 cực: Đấu nối hệ thống điều khiển bóng đèn từ nhiều vị trí khác nhau trong phòng.

Phương pháp đánh giá kết quả học tập được quy định cụ thể theo thang điểm tiêu chí:

                              CƠ CẤU ĐÁNH GIÁ MÔ ĐUN
[ĐÁNH GIÁ QUÁ TRÌNH]                                              [THI KẾT THÚC MÔ ĐUN]
  • Kiểm tra thường xuyên: Vấn đáp lý thuyết đầu giờ và chấm điểm sản phẩm thực hành từng buổi.
  • Kiểm tra định kỳ (3 bài kiểm tra):
    • Bài kiểm tra số 1: Đánh giá kỹ năng sử dụng VOM và kỹ thuật nối dây/bấm đầu cốt (nội dung Bài 1 và 2).
    • Bài kiểm tra số 2: Đánh giá nguyên lý mạch đèn và đấu dây động cơ điện (nội dung Bài 3 và 4).
    • Bài kiểm tra số 3: Đánh giá kỹ năng đấu nối mạch khởi động từ và công tơ điện (nội dung Bài 5 và 6).
  • Thi kết thúc mô đun: Thi thực hành lắp ráp, đấu nối hoàn chỉnh một sơ đồ mạch điện trên panel xưởng, đánh giá theo bảng kiểm tra kỹ thuật (đo thông mạch $PE$, đo điện trở cách điện $L_1\text{–}N$, thử nghiệm bảo vệ RCD và kiểm tra chức năng đóng ngắt).

Về phía người học, giáo trình yêu cầu phải nghiên cứu trước bài giảng lý thuyết, chuẩn bị đầy đủ dụng cụ đồ nghề cá nhân (kìm điện, tua vít, kìm tuốt dây, dao gọt cáp, đồng hồ đo), tuân thủ quy trình công nghệ 8 bước và hoàn thành phiếu báo cáo đo kiểm trước khi xin phép giáo viên cấp nguồn thử nghiệm.

Điểm nổi bật và cập nhật

Nội dung giáo trình được cập nhật và chuẩn hóa trên cơ sở đối chiếu với các giáo trình thực hành điện công nghiệp chính thống, bao gồm tài liệu của tác giả Bùi Hồng Quế – Lê Nho Khanh (NXB Xây Dựng), Trần Duy Phụng (NXB Đà Nẵng) và giáo trình chuyên ngành của ThS. Võ Châu Tuấn (Trường Cao đẳng Dầu khí).

Giáo trình có những điểm thể hiện tính cập nhật thực tiễn sản xuất:

  • Tích hợp các tiêu chuẩn đấu nối công nghiệp: Tài liệu đưa vào nội dung thực hành đấu nối thiết bị theo tiêu chuẩn CEE (phích cắm và ổ cắm công nghiệp 1 pha có ngạnh tiếp đất, ổ cắm 3 pha 5 chấu có dây $PE$), phản ánh đúng trang thiết bị đang sử dụng trong các nhà máy và xí nghiệp công nghiệp dầu khí.
  • Cập nhật công nghệ phân phối tập trung: Giáo trình phân tích cụ thể ưu – khuyết điểm của hai phương thức phân phối điện hạ áp: phương thức đi dây rẽ nhánh truyền thống và phương thức phân phối tập trung từ tủ điện chính (sử dụng Aptomat nhánh bảo vệ độc lập), định hướng người học tiếp cận phương pháp thi công tủ điện công nghiệp hiện đại.
  • Khí cụ và mạch chiếu sáng đặc thù: Bên cạnh các mạch chiếu sáng dân dụng cơ bản (đèn sợi đốt, huỳnh quang), tài liệu mở rộng phân tích các sơ đồ ứng dụng trong sản xuất: mạch đèn cao áp thủy ngân có mạch kích xung biến áp và tụ bù hệ số công suất $\cos\varphi$; mạch đèn hầm lò điều khiển logic tuần tự cho tầng hầm và nhà kho nhiều ngăn; mạch đèn giao thông.
  • Quy trình kiểm tra an toàn theo biểu mẫu định lượng: Đưa vào phiếu đánh giá nghiệm thu các hạng mục đo lường bắt buộc trước khi vận hành: đo thông mạch nối đất bảo vệ từ cầu nối $PE$ đến vỏ tủ điện/cửa tủ, đo điện trở cách điện giữa các pha ($L_1\text{–}N, L_1\text{–}PE, N\text{–}PE$) và thử nghiệm tác động ngắt mạch của thiết bị chống dòng rò RCD.

Đối tượng sử dụng giáo trình

                       ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU TIÊN QUYẾT
[SINH VIÊN & NGƯỜI HỌC]                                             [GIẢNG VIÊN & KỸ THUẬT VIÊN]

Giáo trình Thực tập điện cơ bản được biên soạn cho các đối tượng cụ thể:

  • Học sinh, sinh viên: Áp dụng cho học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc các nhóm ngành kỹ thuật: nghề Thí nghiệm điện, nghề Điện công nghiệp và nghề Bảo trì thiết bị cơ điện.
  • Điều kiện tiên quyết (Prerequisites): Để tiếp thu tốt mô đun này, người học cần hoàn thành các môn học cơ sở trong chương trình đào tạo, bao gồm:
    1. An toàn điện (Mã môn học: ELET5201 - 30 giờ)
    2. Vẽ điện (Mã môn học: ELET51165 - 30 giờ)
    3. Điện kỹ thuật cơ bản (Mã môn học: ELET5308 - 45 giờ)
    4. Khí cụ điện (Mã môn học: ELET52116 - 45 giờ)
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu khung để thiết kế giáo án tích hợp, phân bổ ca thực hành, biên soạn các phiếu bài tập tình huống, phiếu hướng dẫn công nghệ và bảng tiêu chí đánh giá kỹ năng tay nghề tại xưởng.
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tham khảo cho kỹ thuật viên bảo trì, công nhân kỹ thuật điện tại các xí nghiệp nhằm hệ thống hóa phương pháp sử dụng đồng hồ đo VOM, kỹ năng nối cáp điện, quy trình đấu dây vận hành động cơ điện xoay chiều và khởi động từ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành nghề Thí nghiệm điện, Điện công nghiệp, Bảo trì thiết bị cơ điện theo khung chương trình đào tạo của Trường Cao đẳng Dầu khí.

2. Cần kiến thức nền nào để học?
Người học cần tích lũy kiến thức từ các môn học tiên quyết bao gồm: An toàn điện (ELET5201), Vẽ điện (ELET51165), Điện kỹ thuật cơ bản (ELET5308) và Khí cụ điện (ELET52116) để có thể đọc hiểu sơ đồ mạch và nắm vững nguyên tắc an toàn trước khi thực hành.

3. Điểm khác biệt với giáo trình khác?
Giáo trình phân bổ thời lượng thực hành chuyên sâu (58/75 giờ), tích hợp trực tiếp tiêu chuẩn đấu nối công nghiệp (ổ cắm CEE, đầu cốt ép thủy lực, mạch đèn hầm lò, đèn cao áp) và cung cấp biểu mẫu kiểm tra an toàn nghiêm ngặt (đo cách điện liên pha, kiểm tra bảo vệ dòng rò RCD) gắn liền với môi trường sản xuất công nghiệp.

4. Làm sao để tự học hiệu quả?
Người học cần nghiên cứu kỹ cấu tạo và sơ đồ nguyên lý trong từng bài, nắm vững cách chuyển đổi từ sơ đồ nguyên lý sang sơ đồ đi dây/lắp ráp, trả lời các câu hỏi củng cố cuối bài và tuân thủ trình tự công nghệ 8 bước khi thực hiện đấu nối.

5. Có tài liệu bổ trợ nào kèm theo?
Giáo trình đi kèm các phiếu học tập, phiếu giao việc thực hành xưởng, bảng tiêu chí đánh giá định lượng và tham chiếu trực tiếp đến các tài liệu của NXB Xây Dựng (Bùi Hồng Quế – Lê Nho Khanh), NXB Đà Nẵng (Trần Duy Phụng) và giáo trình chuyên ngành nội bộ (ThS. Võ Châu Tuấn).

Kết luận

                                LỘ TRÌNH ĐÀO TẠO NGHỀ TIẾP THEO

[MÔ ĐUN ĐO LƯỜNG & ĐIỀU KHIỂN]    [MÔ ĐUN THÍ NGHIỆM CHUYÊN SÂU]    [THỰC TẬP TẠI DOANH NGHIỆP]
  • ELET5316 (Bảo vệ rơ le)         • ELET55141 (TN Khí cụ điện)      • ELET54151 (Thực tập sản
  • ELEI53115 (Đo lường điện)       • ELET54143 (TN Máy cắt điện)       xuất - 180 giờ)
  • ELET55157 (Trang bị điện 1)     • ELET55145 (TN TB điện quay)     • Trạm biến áp & Nhà máy

Giáo trình mô đun: Thực tập điện cơ bản (ELEO53149) cung cấp hệ thống kiến thức thực hành nền tảng về đo lường, đấu nối cáp điện, lắp ráp mạch chiếu sáng, mạch khởi động từ và công tơ đo điện năng cho học sinh, sinh viên khối ngành kỹ thuật điện.

Việc hoàn thành mô đun này là điều kiện bắt buộc để người học phát triển các kỹ năng nghề nghiệp chuyên sâu trong các mô đun tiếp theo của chương trình đào tạo, như: Bảo vệ rơ le (ELET5316), Đo lường điện (ELEI53115), Trang bị điện 1 (ELET55157), Thí nghiệm khí cụ điện (ELET55141), Thí nghiệm máy cắt điện (ELET54143), Thí nghiệm thiết bị điện quay (ELET55145) và Thực tập sản xuất (ELET54151). Người học có thể tham khảo thêm các giáo trình thực hành điện công nghiệp liên quan và tài liệu quy chuẩn kỹ thuật điện hạ áp hiện hành để mở rộng kiến thức chuyên môn.
