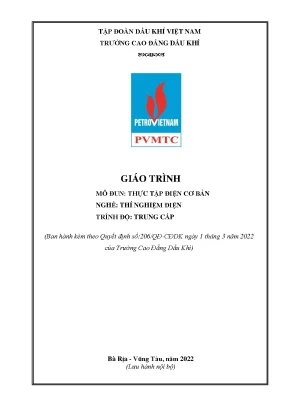

THÔNG TIN THƯ MỤC VÀ BÁO CÁO NỘI DUNG GIÁO TRÌNH: THỰC TẬP ĐIỆN CƠ BẢN

  • Mã mô đun: ELEO53149
  • Đơn vị ban hành: Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam)
  • Văn bản pháp lý: Quyết định số 206/QĐ-CĐDK ngày 01 tháng 03 năm 2022
  • Ban biên soạn: Phạm Văn Cấp (Chủ biên), Nguyễn Lê Cương, Nguyễn Xuân Thịnh
  • Địa điểm & Năm xuất bản: Bà Rịa – Vũng Tàu, tháng 06/2022 (Lưu hành nội bộ)
  • Trình độ đào tạo: Trung cấp / Cao đẳng nghề (Nghề: Thí nghiệm điện, Bảo trì thiết bị cơ điện, Điện công nghiệp)

Tổng quan về giáo trình

Giáo trình mô đun Thực tập điện cơ bản (mã số ELEO53149) là học liệu đào tạo chuyên môn cơ sở thuộc chương trình đào tạo nghề trình độ Trung cấp và Cao đẳng nghề tại Trường Cao đẳng Dầu khí. Trong khung chương trình đào tạo tổng thể gồm 56 tín chỉ (1335 giờ), mô đun này có thời lượng 75 giờ (tương đương 3 tín chỉ), bao gồm 14 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra đánh giá. Về mặt vị trí, mô đun được bố trí sau các môn học đại cương và cơ sở như An toàn điện (ELET5201), Điện kỹ thuật cơ bản (ELET5308), Khí cụ điện (ELET52116), nhằm chuẩn bị năng lực thao tác thực tế cho học sinh, sinh viên trước khi tiếp cận các mô đun chuyên ngành nâng cao.

Mục tiêu học tập của giáo trình được cấu trúc hóa theo 3 chuẩn đầu ra:

  1. Kiến thức: Trình bày được quy chuẩn an toàn điện; cấu tạo và nguyên lý hoạt động của thiết bị đo lường đa năng (VOM); cấu tạo của hệ thống phân phối điện hạ áp; nguyên lý hoạt động của các sơ đồ mạch chiếu sáng, mạch điều khiển động cơ không đồng bộ và hệ thống đo đếm điện năng.
  2. Kỹ năng: Thực hiện thành thạo thao tác đo kiểm đại lượng điện (U, I, R); phân định dây pha và dây trung tính; thực hiện đúng quy trình công nghệ nối dây dẫn, hàn chì, bọc cách điện và bấm đầu cốt (terminal); lắp ráp, đấu nối hoàn chỉnh các bảng điện chiếu sáng, mạch khởi động từ đơn, khởi động từ kép và hệ thống công tơ điện 1 pha, 3 pha.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức chấp hành nghiêm ngặt quy trình kỹ thuật, quy chuẩn an toàn lao động và phát triển khả năng làm việc độc lập cũng như làm việc nhóm trong môi trường xưởng thực hành.

Cấu trúc giáo trình bao gồm 6 bài học được thiết kế theo nguyên tắc tích hợp lý thuyết gắn liền với thực hành tay nghề trên các bảng panel chuyên dụng, đảm bảo tính liên kết từ kỹ năng cơ bản đến kỹ thuật điều khiển và đo lường.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình gồm 6 bài thực hành chuyên đề với các khái niệm và tiến trình logic cụ thể:

  • Bài 1: Sử dụng đồng hồ đa năng VOM và làm quen với hệ thống phân phối điện hạ áp (6 giờ: 2 LT, 4 TH)
    • Nội dung: Phân loại, cấu tạo và nguyên lý chỉ thị của đồng hồ VOM chỉ thị kim (cơ cấu đo kiểu từ điện có nam châm vĩnh cửu và khung dây động) và VOM điện tử; chức năng đo U (AC/DC), I (mA/A), R ($\Omega$), kiểm tra thông mạch, ngắn mạch, kiểm tra Diode, Transistor ($h_{FE}$, $I_{CEO}$); các nguyên tắc bảo vệ chống quá tải thang đo. Phân tích cấu trúc lưới điện hạ áp 220/380V-3Ph-50Hz và 2 phương thức cấp nguồn: rẽ nhánh từ đường dây chính và phân tải tập trung từ tủ điện chính bằng Aptomat (CB).
  • Bài 2: Kỹ thuật nối dây và bấm đầu cốt (7 giờ: 2 LT, 5 TH)
    • Nội dung: Phương pháp bóc vỏ cách điện (cắt vát 30° và cắt lệch phân đoạn); kỹ thuật nối nối tiếp và nối phân nhánh cho dây dẫn lõi đơn và dây dẫn lõi nhiều sợi; kỹ thuật hàn mối nối bằng mỏ hàn nhiệt (40W/60W), nhựa thông và hợp kim thiếc-chì nóng chảy ở 200°C; phương pháp bọc cách điện bằng ống gen và băng dính (quấn chồng 1/3 bước); quy trình sử dụng kìm bấm cơ và kìm thủy lực để bấm các loại đầu cốt (code tròn, code chỉa, code nối) theo tiêu chuẩn CEE.
  • Bài 3: Lắp các mạch đèn chiếu sáng (16 giờ: 3 LT, 12 TH, 1 KT)
    • Nội dung: Quy trình thiết kế, vạch dấu, khoan lỗ bảng điện; đấu nối mạch đèn sợi đốt điều khiển đơn lẻ, mạch mắc nối tiếp, mắc song song, mạch đèn thay đổi độ sáng; mạch đèn cầu thang điều khiển 2 vị trí (sử dụng công tắc 3 chấu và phương thức tiết kiệm dây); mạch đèn huỳnh quang 1,2m-220V và ballast 3 dây 110V; mạch đèn cao áp thủy ngân (gồm biến áp tăng áp, bóng thạch anh, điện cực phóng điện spark gap - SG, mạch chỉnh lưu điốt D, tụ kích $C_2$ tạo xung 400-800V và tụ bù $C_3$ nâng cao hệ số công suất $\cos\varphi$); mạch đèn tuần tự trong hầm lò và mạch đèn tín hiệu giao thông.
  • Bài 4: Đấu dây vận hành động cơ không đồng bộ 1 pha & 3 pha (16 giờ: 3 LT, 12 TH, 1 KT)
    • Nội dung: Sơ đồ đấu dây động cơ 1 pha ở các cấp điện áp 110V và 220V; phương pháp xác định cực tính các cuộn dây pha của động cơ 3 pha ($AX, BY, CZ$) bằng nguồn điện một chiều (Accu) kết hợp miliampe kế ($mA$); kỹ thuật đấu nối động cơ theo sơ đồ hình sao (Y) và tam giác ($\Delta$).
  • Bài 5: Đấu dây khởi động từ đơn và khởi động từ kép (22 giờ: 3 LT, 18 TH, 1 KT)
    • Nội dung: Cấu tạo và nguyên lý làm việc của công tắc tơ (CTT), nút ấn, rơ le nhiệt; xây dựng mạch động lực và mạch điều khiển khởi động từ đơn; thiết kế mạch điều khiển đảo chiều quay động cơ không đồng bộ 3 pha sử dụng khởi động từ kép có khóa liên động cơ khí và khóa chéo điện học bằng tiếp điểm nút nhấn kép.
  • Bài 6: Đấu dây công tơ đo điện năng (8 giờ: 1 LT, 7 TH)
    • Nội dung: Cấu tạo và sơ đồ đấu nối công tơ điện năng 1 pha (cuộn dòng và cuộn áp); kỹ thuật đấu dây công tơ điện 3 pha 2 phần tử (1-2: cuộn áp, 3-4: cuộn dòng) và công tơ điện 3 pha 3 phần tử (1-2-3: cuộn áp, 4-5-6: cuộn dòng).

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết kỹ thuật điện cơ sở:

  • Nguyên lý đo lường điện: Khung dây động trong từ trường nam châm vĩnh cửu, nguyên lý phân dòng qua shunt đo ampe và phân áp đo vôn kế.
  • Cơ sở phân phối điện: Mạng hạ thế 3 pha 4 dây (3 dây pha, 1 dây trung tính), hệ số công suất ($\cos\varphi$), công suất biểu kiến ($S$), công suất phản kháng ($Q$), công suất tác dụng ($P$), hệ số sử dụng ($K_{sd}$), hệ số nhu cầu ($K_{cn}$).
  • Nguyên lý kích hoạt khí ion hóa: Quá trình nạp-xả điện áp xung qua tụ điện và khe hở phóng điện trong môi trường hơi thủy ngân nhiệt độ cao ($600^\circ\text{C}$).
  • Nguyên lý điều khiển động lực: Khóa chéo bảo vệ chống ngắn mạch pha trong hệ thống khởi động đảo chiều; nguyên lý đo đếm điện năng tác dụng dựa trên tương tác từ trường giữa cuộn dòng và cuộn áp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Sử dụng thành thạo kìm tuốt dây, kìm ép cốt thủy lực, mỏ hàn chì; uốn vặn dây dẫn 5–6 vòng siết chặt; bọc gen cách điện; gá lắp thiết bị khí cụ đóng cắt (CB, CTT, cầu chì) trên bảng điện panel.
  • Kỹ năng phân tích và đo kiểm: Sử dụng VOM để kiểm tra thông mạch, ngắn mạch, điện trở cách điện giữa các pha ($L_1-N, L_1-PE, N-PE$), kiểm tra khả năng tác động của thiết bị chống dòng rò (RCD), xác định chính xác các đầu dây động cơ mất dấu.
  • Năng lực thực hành nghề nghiệp: Đọc, bóc tách và thi công hoàn chỉnh sơ đồ lắp ráp từ sơ đồ nguyên lý; thực hiện việc đi dây theo tuyến, cố định dây cáp bằng bộ kẹp và dây rút theo tiêu chuẩn kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình xác định phương pháp tiếp cận sư phạm tích hợp theo năng lực thực hành:

  • Phương pháp giảng dạy của giáo viên:
    • Áp dụng các phương pháp giảng dạy tích cực: diễn giảng kết hợp trực quan hóa qua máy chiếu, vấn đáp kỹ thuật, và dạy học giải quyết vấn đề (problem-based learning).
    • Thực hiện thao tác mẫu trực tiếp tại xưởng thực tập; chia ca, nhóm thực hành để giám sát quy trình thao tác và an toàn điện.
    • Thiết kế hệ thống phiếu hướng dẫn thực hành và phiếu đánh giá tiêu chí cụ thể cho từng bài tập.
  • Tổ chức bài tập và Case Studies:
    • Giáo trình xây dựng hệ thống bài tập thực hành theo mẫu quy trình hoàn chỉnh: Mô tả công việc $\rightarrow$ Bảng danh mục vật tư thiết bị $\rightarrow$ Bản vẽ thiết kế (sơ đồ nguyên lý, sơ đồ nối dây, sơ đồ bố trí thiết bị trên panel) $\rightarrow$ Các bước thực hiện thao tác $\rightarrow$ Bảng kiểm tra đo lường nghiệm thu và vận hành mạch.
    • Các bài tập điển hình gồm: Đấu nối dây cấp nguồn ổ cắm chuẩn CEE; Lắp mạch chiếu sáng kết hợp ổ cắm đơn; Lắp mạch đèn cầu thang 2 vị trí; Lắp mạch công tắc 4 cực kết hợp phụ tải.
  • Phương pháp kiểm tra và đánh giá:
    • Kiểm tra thường xuyên: Vấn đáp trực tiếp (hỏi miệng) đầu giờ về nguyên lý mạch và quy tắc an toàn.
    • Kiểm tra định kỳ: Gồm 3 bài kiểm tra thực hành tương ứng (Bài KT 1: Bài 1 & 2; Bài KT 2: Bài 3 & 4; Bài KT 3: Bài 5 & 6) thực hiện theo hình thức trắc nghiệm và thao tác trên panel.
    • Thi kết thúc mô đun: Thi thực hành tay nghề tổng hợp, đánh giá theo bảng tiêu chuẩn (thông mạch, cách điện $L-N-PE$, độ sụt áp, độ hoàn thiện mỹ thuật, và tính năng vận hành).
  • Hướng dẫn tự học:
    • Người học bắt buộc nghiên cứu nội dung lý thuyết trong giáo trình trước buổi thực hành.
    • Hoàn thiện các câu hỏi củng cố và bài tập tình huống theo nhóm trước khi tiến hành đấu nối có điện.

Điểm nổi bật và cập nhật

  • Chuẩn hóa quy trình kỹ thuật theo tiêu chuẩn công nghiệp: Giáo trình đưa trực tiếp quy trình đấu nối phích cắm và ổ cắm công nghiệp chuẩn CEE (1 pha và 3 pha 5 chấu có ngạnh tiếp đất PE), hướng dẫn chi tiết khoảng cách bóc vỏ (30mm đến 75mm), độ dài vỏ cáp nhô ra (2mm đến 5mm) và kỹ thuật ép đầu cốt kim $2,5,\text{mm}^2$.
  • Tính đồng bộ trong hệ thống an toàn và đo kiểm: Không chỉ dừng lại ở việc đấu nối hoạt động, giáo trình tích hợp bắt buộc các bước đo lường an toàn trước khi cấp nguồn:
    • Đo thông mạch dây dẫn an toàn (từ cọc tiếp địa PE đến ổ cắm CEE, vỏ tủ điện, cánh cửa tủ, đế gá lắp).
    • Đo điện trở cách điện giữa các dây pha và dây tiếp địa ($L_1-N, L_1-PE, N-PE$).
    • Kiểm tra tính năng bảo vệ tự động của thiết bị chống dòng rò (RCD) khi có tiếp xúc trực tiếp.
  • Mô tả chi tiết nguyên lý hoạt động của thiết bị chiếu sáng chuyên dụng: Cung cấp sơ đồ giải thích chi tiết cơ chế mồi của đèn cao áp thủy ngân thông qua bộ khởi động xung điện áp (sử dụng mạch chỉnh lưu điốt, tụ nạp $C_2$, khe phóng điện SG kích biến áp tạo điện áp 400–800V để ion hóa hơi thủy ngân).
  • Phân tích so sánh hai giải pháp phân phối điện hạ áp: Đưa ra các so sánh kỹ thuật cụ thể giữa mạng phân tải rẽ nhánh từ đường dây chính (tiết kiệm dây nhưng khó bảo vệ đoạn rẽ) và mạng phân tải tập trung từ tủ điện chính bằng CB nhánh (chi phí dây cao nhưng an toàn và tối ưu về mặt cân bằng tải 3 pha).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Người học năm thứ nhất hoặc năm thứ hai hệ Trung cấp, Cao đẳng các ngành: Thí nghiệm điện, Điện công nghiệp, Bảo trì thiết bị cơ điện.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đã hoàn thành các môn học: An toàn điện (ELET5201), Vẽ điện (ELET51165), Điện kỹ thuật cơ bản (ELET5308), và Khí cụ điện (ELET52116).
  • Giảng viên và cán bộ hướng dẫn thực hành:
    • Sử dụng làm khung tài liệu chuẩn để soạn giáo án lý thuyết, giáo án tích hợp, phiếu phân tích công việc và thiết kế các trạm thực hành trong xưởng.
  • Tài liệu tham khảo và tự học:
    • Học viên kỹ thuật tại các nhà máy, xí nghiệp, trung tâm bảo dưỡng cơ điện cần tra cứu quy trình kỹ thuật về nối dây, kiểm tra động cơ và cấu trúc đấu nối công tơ điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng nghề cho các ngành: Thí nghiệm điện, Bảo trì thiết bị cơ điện và Điện công nghiệp theo chương trình đào tạo của Trường Cao đẳng Dầu khí.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở bao gồm: quy tắc an toàn và vệ sinh lao động trong ngành điện, kỹ năng đọc bản vẽ điện, các định luật cơ bản trong kỹ thuật điện và nguyên lý hoạt động của các khí cụ điện đóng cắt hạ áp.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết thông thường là gì?

Tài liệu tập trung vào rèn luyện kỹ năng thực hành với tỷ lệ thời lượng thực hành chiếm 77,3% (58/75 giờ). Nội dung được cấu trúc theo dạng quy trình công nghệ từng bước (Step-by-step), có bản vẽ gia công, thông số cắt tuốt dây chi tiết và tiêu chuẩn đo kiểm an toàn điện (đo cách điện, thử RCD, đo thông mạch tiếp địa PE) trước khi đóng điện.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần nghiên cứu trước sơ đồ nguyên lý của từng bài học, tự vẽ lại sơ đồ đi dây và sơ đồ bố trí linh kiện, đồng thời chuẩn bị trước phiếu thực hành và bảng thông số vật tư trước khi vào xưởng thao tác trên thiết bị thực tế.

5. Có những tài liệu bổ trợ nào được sử dụng kèm theo giáo trình?

Giáo trình được tham khảo và đối chiếu với 3 tài liệu chính:

  • Giáo trình hướng dẫn thực hành Điện công nghiệp – Bùi Hồng Quế, Lê Nho Khanh (NXB Xây Dựng).
  • Hướng dẫn thực hành lắp đặt Điện công nghiệp – Trần Duy Phụng (NXB Đà Nẵng).
  • Giáo trình Thực tập điện cơ bản ngành điện công nghiệp – ThS. Võ Châu Tuấn (Trường Cao đẳng Dầu khí).

Kết luận

Giáo trình Thực tập điện cơ bản (ELEO53149) cung cấp hệ thống kiến thức và kỹ năng nền tảng trong lĩnh vực kỹ thuật điện hạ áp, bao gồm kỹ thuật đo lường, đấu nối cơ khí điện, thi công mạch chiếu sáng, vận hành động cơ không đồng bộ và lắp đặt hệ thống đo đếm năng lượng.

Tiến trình học tập từ mô đun này đóng vai trò tiền đề để người học tiếp tục hoàn thành các mô đun chuyên môn nâng cao trong chương trình đào tạo nghề Thí nghiệm điện, bao gồm: Bảo vệ rơ le (ELET5316), Đo lường điện (ELEI53115), Trang bị điện 1 (ELET55157), Thí nghiệm khí cụ điện (ELET55141), Thí nghiệm máy cắt điện (ELET54143), Thí nghiệm thiết bị điện quay (ELET55145) và Thực tập sản xuất (ELET54151).
