THÔNG TIN TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT: GIÁO TRÌNH THỰC TẬP ĐIỆN CƠ BẢN

Tổng quan về giáo trình (250-300 từ)

Giáo trình Thực tập Điện cơ bản (Mã mô đun: ELEO53012 / ELEO53149) là học phần cơ sở chuyên môn bắt buộc trong chương trình đào tạo trình độ Trung cấp và Cao đẳng nghề Vận hành nhà máy nhiệt điện, đồng thời áp dụng cho ngành Điện công nghiệp tại Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu được ban hành chính thức theo Quyết định số 213/QĐ-CĐDK ngày 01 tháng 03 năm 2022 do nhóm tác giả gồm Nguyễn Lê Cương, Lê Thị Thu Hường và Nguyễn Xuân Thịnh biên soạn.

Về thời lượng, chương trình được phân bổ tổng cộng 75 giờ, bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm và 03 giờ kiểm tra đánh giá. Mục tiêu học tập cốt lõi của giáo trình trang bị cho người học:

  • Kiến thức: Nắm vững các quy chuẩn an toàn điện, nguyên lý hoạt động của dụng cụ đo lường vạn năng, cấu trúc hệ thống phân phối hạ áp 220/380V-3Ph-50Hz, sơ đồ mạch động lực - điều khiển máy điện và đo đếm điện năng.
  • Kỹ năng: Thực hiện thành thạo các thao tác bóc vỏ cáp, nối dây, hàn thiếc, bấm đầu cốt (terminal); gia công lắp đặt bảng điện mẫu, mạch chiếu sáng dân dụng - công nghiệp; xác định cực tính cuộn dây và vận hành động cơ không đồng bộ 1 pha, 3 pha; lắp đặt mạch đảo chiều dùng khởi động từ kép; đấu nối hệ thống đo đếm qua công tơ điện.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện ý thức kỷ luật lao động công nghiệp, tính chính xác, tỉ mỉ và khả năng làm việc độc lập theo đúng quy trình công nghệ chuẩn.

Cấu trúc tài liệu được tiếp cận theo mô hình thực hành tích hợp, chuyển dịch tuần tự từ kỹ năng đo kiểm dụng cụ, kỹ thuật gia công cơ khí điện cơ bản đến thi công các mạch điều khiển và thiết bị đo đếm thực tế.

Nội dung kiến thức cốt lõi (500-600 từ)

       +-------------------------------------------------------------+
       | BÀI 1: Thiết bị đo (VOM) & Hệ thống mạng phân phối hạ áp    |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | BÀI 2: Gia công cơ khí điện (Nối dây, Hàn chì & Bấm Cosse)  |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | BÀI 3: Lắp đặt bảng điện mẫu & Các mạch đèn chiếu sáng      |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | BÀI 4: Đấu dây & Vận hành động cơ không đồng bộ (1P & 3P)   |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | BÀI 5: Đấu dây mạch điều khiển Khởi động từ đơn & từ kép    |
       +------------------------------+------------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       | BÀI 6: Kỹ thuật đấu nối Công tơ điện năng 1 pha & 3 pha     |
       +-------------------------------------------------------------+

Các chương/chủ đề chính

Giáo trình được tổ chức thành 6 bài học chuyên đề theo mạch logic tuyến tính chặt chẽ:

  1. Bài 1: Sử dụng đồng hồ đa năng VOM và làm quen với hệ thống phân phối điện hạ áp (6 giờ: 2 LT - 4 TH): Giới thiệu cơ cấu từ điện nam châm vĩnh cửu và khung dây quay của VOM chỉ thị kim cùng VOM điện tử; phân tích các thang đo ($\Omega$, DC.V, AC.V, DC.A, $h_{FE}$, $I_{CEO}$); phương pháp đo kiểm tra thông mạch, ngắn mạch ($R=0$), đứt mạch ($R=\infty$); phân tích mạng điện 3 pha 4 dây ($220/380\text{V}$) và so sánh hai phương thức cấp điện: rẽ nhánh từ đường dây chính và phân tải tập trung từ tủ điện chính bằng cầu dao tự động (CB).
  2. Bài 2: Kỹ thuật nối dây và bấm đầu cốt (7 giờ: 2 LT - 4 TH - 1 KT): Quy trình bóc vỏ cách điện góc $30^\circ$ (chiều dài bóc từ 15-20 lần đường kính lõi), cạo sạch bề mặt dẫn; kỹ thuật nối nối tiếp, nối phân nhánh cho dây lõi đơn và dây lõi nhiều sợi; kỹ thuật hàn nối dây bằng mỏ hàn 40W-60W ở góc $45^\circ$, nhiệt độ nóng chảy thiếc khoảng $200^\circ\text{C}$, láng nhựa thông và si chì; bọc cách điện bằng ống gen hoặc băng dính; kỹ thuật sử dụng kìm bấm đầu cốt (Terminal) tròn, chỉa, đầu cốt cáp và kìm ép thủy lực.
  3. Bài 3: Lắp các mạch đèn chiếu sáng (16 giờ: 3 LT - 13 TH): Nguyên lý và sơ đồ đi dây mạch đèn sợi đốt đơn/nhiều đèn, mạch nối tiếp, song song; mạch đèn cầu thang sử dụng 2 công tắc 3 chấu (sơ đồ chuẩn và sơ đồ tiết kiệm dây); mạch đèn đổi độ sáng; mạch đèn huỳnh quang 1,2m $220\text{V}$ và ballast 3 dây $110\text{V}$; mạch đèn cao áp thủy ngân 2 cực/4 cực có mạch kích nạp $D-R-C_2$ tạo xung cao áp $400-800\text{V}$ qua khe phóng điện spark gap (SG); mạch đèn hầm lò cuốn chiếu; mạch đèn giao thông; quy trình 6 bước thi công bảng điện mẫu (vạch dấu, khoan mồi $2\text{mm}$, khoan xuyên $5\text{mm}$, bắt khí cụ, đi dây cầu chì, công tắc, ổ cắm).
  4. Bài 4: Đấu dây vận hành động cơ không đồng bộ 1 pha & 3 pha (16 giờ: 3 LT - 12 TH - 1 KT): Cấu tạo Stator lá thép kỹ thuật điện dày $0,5\text{mm}$ phủ sơn cách điện, Rotor lồng sóc/dây quấn; nguyên lý từ trường quay $n_1 = \frac{60f}{p}$, tốc độ trượt $n_2 = n_1 - n$; phương pháp xác định cực tính cuộn đề/cuộn chạy động cơ 1 pha bằng thang đo $\Omega$ trên VOM hoặc cảm ứng điện từ (dùng pin accu và mA kế); cách mắc tụ (kapa), công tắc ly tâm và đảo chiều quay; phương pháp đấu nối động cơ 3 pha theo sơ đồ hình sao (Y) và tam giác ($\Delta$).
  5. Bài 5: Đấu dây khởi động từ đơn và khởi động từ kép (22 giờ: 3 LT - 19 TH): Cấu tạo công tắc tơ (CTT), rơle nhiệt bảo vệ quá tải; thiết kế thi công mạch động lực và mạch điều khiển khởi động từ đơn; mạch đảo chiều quay động cơ 3 pha dùng khởi động từ kép tích hợp khóa liên động kép (khóa chéo tiếp điểm phụ NC và khóa cơ bằng bộ nút nhấn kép).
  6. Bài 6: Đấu dây công tơ đo điện năng (8 giờ: 1 LT - 6 TH - 1 KT): Cấu tạo điện năng kế cảm ứng (cuộn dòng điện nối tiếp, cuộn điện áp song song, đĩa nhôm, nam châm hãm); sơ đồ đấu nối trực tiếp công tơ 1 pha 4 cực; sơ đồ đấu nối công tơ 3 pha trực tiếp loại 3 phần tử và 2 phần tử.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền: Nguyên lý cảm ứng điện từ Faraday, định luật Lenz, định luật Ohm toàn mạch, định lý Joule - Thomson và phát xạ nhiệt, hiện tượng phóng điện hồ quang trong hơi thủy ngân thạch anh.
  • Nguyên lý tính toán & thông số: Hệ thống công thức tính toán mạng điện: Công suất biểu kiến $S$, công suất phản kháng $Q$, công suất tác dụng $P$, hệ số công suất $\cos\varphi$, công suất đặt $P_đ$, hệ số sử dụng $K_{sd}$, hệ số nhu cầu $K_{cn}$, hệ số đồng thời $K_{đn}$, điện dẫn $G$, dung dẫn $B$, điện trở $R$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo chính xác thông số $U, I, R$ trên mạng hạ áp bằng VOM; gọt vỏ dây không phạm lõi; hàn nối tiếp xúc điện đạt chuẩn cơ học; bấm ép đầu cốt đạt lực nén tiêu chuẩn; khoan và gá lắp thiết bị đóng cắt bảo vệ trên panel bảng điện.
  • Kỹ năng phân tích (Analytical skills): Đọc, phân tích và bóc tách sơ đồ nguyên lý mạch động lực và mạch điều khiển; phát hiện lỗi sự cố chạm chập, đứt mạch dây dẫn, đấu sai phân cực cuộn dây động cơ hoặc ngược cực tính điện năng kế.
  • Kỹ năng thực hành tổng hợp (Practical competencies): Đấu nối hoàn chỉnh tủ phân phối hạ áp, vận hành an toàn động cơ điện 1 pha và 3 pha, lắp ráp hệ thống chiếu sáng công nghiệp và tự kiểm tra nghiệm thu an toàn trước khi đóng điện nguồn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp mô đun thực hành, kết hợp chặt chẽ giữa diễn giảng lý thuyết nguyên lý và thực hành thao tác mẫu tại xưởng.

+-----------------------------------------------------------------------------+
|              QUY TRÌNH TỔ CHỨC DẠY VÀ HỌC THỰC HÀNH TÍCH HỢP                |
+-----------------------------------------------------------------------------+
|  [Giáo viên]                                                 [Người học]    |
|  - Thuyết trình nguyên lý mạch                               - Đọc giáo trình|
|  - Thao tác mẫu tại Panel/Xưởng          ======>             - Thảo luận nhóm|
|  - Phát phiếu học tập/thực hành                              - Lập bảng dây  |
|  - Giám sát an toàn điện                                     - Thi công mạch |
+-----------------------------------------------------------------------------+
                                       |
                                       v
+-----------------------------------------------------------------------------+
|                          HỆ THỐNG ĐÁNH GIÁ KẾT QUẢ                          |
|  * Kiểm tra thường xuyên: 02 bài (Vấn đáp / Viết <= 30 phút / Thao tác mẫu) |
|  * Kiểm tra định kỳ (03 bài):                                               |
|    - Bài 1 (LT): Bài 1 + Bài 2 (45 - 60 phút)                               |
|    - Bài 2 (TH): Bài 3 + Bài 4 (45 - 60 phút)                               |
|    - Bài 3 (TH): Bài 5 + Bài 6 (45 - 60 phút)                               |
|  * Thi kết thúc mô đun: Thực hành kỹ năng tổng hợp (45 - 60 phút)           |
+-----------------------------------------------------------------------------+

Phương thức tổ chức và bài tập thực hành

  • Giảng viên: Thiết kế giáo án tích hợp theo từng bài hoặc từng ca dạy; tổ chức phân chia học viên theo nhóm làm việc tại bàn thực hành chuyên dụng; sử dụng mô hình mô phỏng, bảng điện mẫu, panel lắp đặt; hướng dẫn từng bước qua phiếu học tập và phiếu hướng dẫn công nghệ.
  • Người học: Nghiên cứu bài trước khi đến lớp; hoàn thành các câu hỏi củng cố lý thuyết; tự lập bảng đi dây; thực hiện đấu nối độc lập và theo nhóm trên các khí cụ thực tế (công tắc tơ, rơle nhiệt, cầu chì, CB, motor điện, đồng hồ VOM, kìm bấm cốt, mỏ hàn chì).

Phương thức kiểm tra đánh giá

  1. Đánh giá thường xuyên: Thực hiện 02 bài thông qua hình thức kiểm tra vấn đáp đầu giờ, bài viết ngắn $\le 30$ phút hoặc chấm điểm trực tiếp thao tác thực hành tại xưởng.
  2. Kiểm tra định kỳ: Bao gồm 03 bài kiểm tra (thời lượng 45-60 phút/bài):
    • Bài kiểm tra số 1 (Lý thuyết): Kiểm tra kiến thức tổng hợp Bài 1 và Bài 2.
    • Bài kiểm tra số 2 (Thực hành): Thi công mạch đèn chiếu sáng và đấu nối động cơ (Bài 3 và Bài 4).
    • Bài kiểm tra số 3 (Thực hành): Lắp mạch khởi động từ và đấu nối công tơ đo điện năng (Bài 5 và Bài 6).
  3. Thi kết thúc mô đun: Bài thi thực hành kỹ năng nghề tổng hợp trong thời gian 45 đến 60 phút.

Điểm nổi bật và cập nhật (250-300 từ)

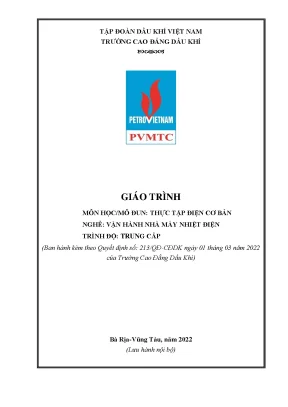

Giáo trình Thực tập Điện cơ bản được chuẩn hóa và cập nhật dựa trên khung chương trình đào tạo kỹ thuật năng lượng của Trường Cao đẳng Dầu khí ban hành năm 2022.

  • Cấu trúc thực tiễn công nghiệp: Giáo trình không dừng lại ở các mạch điện dân dụng thuần túy mà tích hợp sâu các ứng dụng công nghiệp hạ tầng như: mạch chiếu sáng chuyên dụng hầm lò/tầng hầm phân khoang cuốn chiếu, mạch đèn tín hiệu giao thông, mạch chiếu sáng cao áp thủy ngân công suất lớn có bộ kích xung điện thế $400-800\text{V}$, và mạch khởi động từ kép đảo chiều quay cho hệ thống bơm/quạt phụ trợ nhà máy nhiệt điện.
  • Tiêu chuẩn hóa thao tác cơ điện: Cụ thể hóa định lượng các thông số kỹ thuật gia công: quy định góc bóc vỏ cách điện $30^\circ$, chiều dài bóc gấp 15-20 lần đường kính dây; khoảng cách lột lớp vỏ kép lệch nhau 8-10mm; nhiệt độ hàn thiếc $200^\circ\text{C}$; góc đặt mỏ hàn $45^\circ$ với thời gian nung 3-5 phút; kích thước đường kính mũi khoan gỗ bảng điện ($2\text{mm}$ bắt vít, $5\text{mm}$ luồn dây).
  • Tính đối sánh kỹ thuật rõ ràng: Phân tích ưu nhược điểm kỹ thuật và tính kinh tế giữa phương pháp phân phối điện rẽ nhánh truyền thống so với phương thức phân phối tập trung qua tủ điện chính sử dụng CB bảo vệ ngắn mạch và quá tải.

Đối tượng sử dụng giáo trình (200-250 từ)

Đối tượng Mục đích sử dụng Yêu cầu / Điều kiện tiên quyết
Sinh viên / Học sinh - Học phần thực hành bắt buộc trình độ Trung cấp / Cao đẳng nghề Vận hành nhà máy nhiệt điện và Điện công nghiệp. Cần hoàn thành các môn học nền tảng: Mạch điện cơ bản (ELEI52033), An toàn điện (ELET5201), Điện kỹ thuật cơ bản (ELEO53012), Đo lường điện (ELEI53115), Khí cụ điện (ELET52116).
Giảng viên chuyên ngành - Thiết kế bài giảng lý thuyết và giáo án tích hợp.
- Xây dựng bảng kiểm (checklist) đánh giá kỹ năng tay nghề.
- Quản lý định mức vật tư và an toàn xưởng.		 Sử dụng kết hợp trang thiết bị xưởng thực hành: Panel mô hình, bộ dụng cụ đồ nghề cơ điện, động cơ, máy biến áp, đồng hồ đo.
Kỹ thuật viên / Kỹ sư - Tài liệu tra cứu tiêu chuẩn kỹ thuật thao tác đấu nối hạ thế.
- Tài liệu tham khảo tự bồi dưỡng tay nghề cơ sở.		 Nắm vững các quy trình an toàn điện công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc khối ngành kỹ thuật điện, trọng tâm là nghề Vận hành nhà máy nhiệt điện và Điện công nghiệp; đồng thời là tài liệu tham khảo cho công nhân, kỹ thuật viên cần củng cố kỹ năng thực hành điện hạ áp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần trang bị kiến thức tiên quyết từ các môn học cơ sở trong khung chương trình: Mạch điện cơ bản (4 tín chỉ), An toàn điện (2 tín chỉ), Điện kỹ thuật cơ bản (3 tín chỉ), Đo lường điện (3 tín chỉ) và Khí cụ điện (2 tín chỉ).

3. Điểm khác biệt của giáo trình này là gì?

Giáo trình tập trung vào việc mô tả chi tiết từng bước thao tác công nghệ (từ góc cầm dao bóc vỏ $30^\circ$, quy trình si chì, chọn mũi khoan $2\text{mm}/5\text{mm}$ đến quy trình thử nghiệm dò đầu dây motor bằng accu và mA kế), đi kèm tiêu chuẩn đánh giá và bảng câu hỏi củng cố cụ thể cho từng bài học.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần đọc trước nội dung lý thuyết và sơ đồ nguyên lý của từng bài, lập trước bảng phân công thiết bị và bảng đi dây, tuân thủ các bước an toàn điện khi thực hành đo kiểm trên mạng điện thật, và trả lời toàn bộ các câu hỏi củng cố cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình trích dẫn và liên kết trực tiếp với 3 tài liệu tham khảo chuyên ngành:

  1. Giáo trình hướng dẫn thực hành Điện công nghiệp – Bùi Hồng Quế, Lê Nho Khanh (NXB Xây Dựng).
  2. Hướng dẫn thực hành lắp đặt Điện công nghiệp – Trần Duy Phụng (NXB Đà Nẵng).
  3. Giáo trình Thực tập điện cơ bản ngành điện công nghiệp – ThS. Võ Châu Tuấn (Trường Cao đẳng Dầu khí).

Kết luận (150 từ)

Giáo trình Thực tập Điện cơ bản (Trường Cao đẳng Dầu khí, 2022) cung cấp hệ thống hóa các kỹ năng thực hành điện hạ áp chuẩn mực, đóng vai trò bản lề giúp người học chuyển tiếp từ lý thuyết mạch điện sang kỹ năng tay nghề công nghiệp. Lộ trình học tập đề xuất cho người học là thực hiện tuần tự từ kỹ năng đo kiểm VOM (Bài 1), gia công cơ khí điện (Bài 2), lắp đặt mạch chiếu sáng và bảng điện (Bài 3), đấu dây vận hành động cơ (Bài 4), thiết lập mạch điều khiển bảo vệ (Bài 5) đến kỹ thuật đo đếm điện năng (Bài 6).

Đây là cơ sở kỹ thuật bắt buộc để người học tiếp cận các học phần nâng cao tiếp theo trong chương trình đào tạo như: Phần điện nhà máy điện và trạm biến áp (ELET52137), Thí nghiệm điện cơ bản (ELEO53140), và Thực tập sản xuất (ELET54153).
