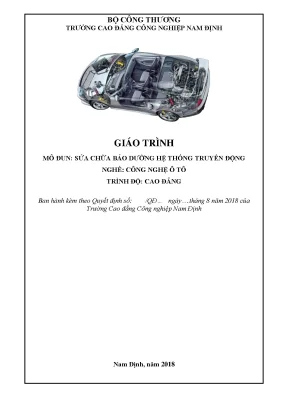

GIÁO TRÌNH MÔ ĐUN: SỬA CHỮA BẢO DƯỠNG HỆ THỐNG TRUYỀN ĐỘNG (NGHỀ CÔNG NGHỆ Ô TÔ - TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

Giáo trình Mô đun: Sửa chữa & bảo dưỡng hệ thống truyền động (Mã mô đun: C612021211) do Bộ môn Công nghệ Ô tô thuộc Trường Cao đẳng Công nghiệp Nam Định biên soạn năm 2018, dưới sự chủ biên của tác giả Bùi Ngọc Luận cùng các tác giả Tống Minh Hải và Nguyễn Lương Huy. Giáo trình được xây dựng theo chuẩn đào tạo nghề Công nghệ Ô tô ở trình độ Cao đẳng.

Trong chương trình đào tạo, mô đun này giữ vị trí môn học chuyên môn nghề bắt buộc, được bố trí giảng dạy tại Học kỳ IV. Chương trình diễn ra sau khi người học đã hoàn thành các học phần cơ sở kỹ thuật (Vẽ kỹ thuật, Cơ kỹ thuật, Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Thực hành nguội) cùng các mô đun kỹ thuật ô tô cơ bản (Hệ thống nhiên liệu, Cơ cấu phân phối khí, Cơ cấu trục khuỷu thanh truyền, Trang bị điện - điện tử). Mô đun có tổng thời lượng 120 giờ, bao gồm 30 giờ lý thuyết, 85 giờ thực hành và 5 giờ kiểm tra tích hợp.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho học viên:

  • Kiến thức chuyên sâu về nhiệm vụ, phân loại, cấu tạo và nguyên tắc hoạt động của các cụm chi tiết thuộc hệ thống truyền lực ô tô.
  • Khả năng phân tích các hiện tượng, nguyên nhân sai hỏng cơ học và thủy lực.
  • Kỹ năng thực hiện quy trình tháo lắp, đo kiểm, bảo dưỡng và sửa chữa các bộ phận: ly hợp, hộp số cơ khí, hộp phân phối, truyền động các đăng, truyền lực chính, bộ vi sai, bán trục, moay-ơ và bánh xe theo đúng tiêu chuẩn kỹ thuật và quy định an toàn lao động.

Giáo trình tiếp cận theo phương pháp mô-đun hóa, kết hợp chặt chẽ giữa lý thuyết cấu tạo với quy trình công nghệ tháo lắp và sửa chữa thực tế. Điểm đặc sắc là nội dung gắn liền với các thông số kỹ thuật, dung sai thực nghiệm và quy trình bảo dưỡng trên các dòng xe cụ thể như ZIL-130, GAZ-66, Toyota Hiace, Toyota Land Cruiser 4WD, xe du lịch KIA.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ dung lượng trong 13 bài học, tập trung vào toàn bộ chuỗi truyền lực từ động cơ đến bánh xe chủ động:

[Động cơ] ➔ [Ly hợp ma sát] ➔ [Hộp số cơ khí / Hộp phân phối] ➔ [Truyền động các đăng] ➔ [Cầu chủ động: Truyền lực chính & Vi sai] ➔ [Bán trục & Moay-ơ] ➔ [Bánh xe]
  1. Bài 1 & Bài 2: Cấu tạo, Sửa chữa và Bảo dưỡng bộ ly hợp ma sát (25 giờ): Phân tích ly hợp ma sát khô một đĩa, nhiều đĩa, ly hợp lò xo màng và lò xo trụ. Trình bày cấu tạo đĩa ma sát (vành ma sát, đĩa thép, lò xo giảm chấn, moay-ơ), đĩa ép, cơ cấu mở và hệ thống dẫn động điều khiển cơ khí, thủy lực. Cung cấp quy trình kiểm tra độ mòn, độ vênh, độ đảo đĩa ma sát, khe hở đinh tán và phương pháp căn chỉnh hành trình tự do bàn đạp trên xe TOYOTA, ZIL-130.
  2. Bài 3 & Bài 4: Cấu tạo, Sửa chữa và Bảo dưỡng hộp số cơ khí (35 giờ): Khảo sát hộp số 3 trục 5 cấp số, hộp số 2 trục 4 cấp số, cụm bộ đồng tốc (moay-ơ, vòng hãm mặt côn, mảnh hãm, chốt khóa), cơ cấu định vị và khóa thanh trượt chống gài hai số cùng lúc. Thiết lập quy trình tháo lắp, đo kiểm khe hở dọc trục, khe hở hướng kính và kiểm tra cơ chế mài mòn bánh răng trên các dòng xe TOYOTA G55, KIA, ZIL-130.
  3. Bài 5: Sửa chữa và Bảo dưỡng hộp phân phối / Hộp số phụ (5 giờ): Phân tích nguyên lý phân chia mô-men xoắn ra nhiều cầu chủ động, cơ cấu gài cầu và số chậm trên xe tải GAZ-66, cơ cấu vi sai trung tâm trên xe TOYOTA Land Cruiser 4WD và hệ thống phân phối mô-men dẫn động bằng xích, bầu chân không trên xe TOYOTA Hiace (động cơ 2RZ-E, 2L).
  4. Bài 6 & Bài 7: Cấu tạo, Sửa chữa và Bảo dưỡng truyền động các đăng (15 giờ): Khảo sát khớp các đăng khác tốc, điều kiện tạo thành hệ các đăng đồng tốc kép (góc truyền bằng nhau, hai tai lắp nằm trên cùng một mặt phẳng), trục then hoa di trượt và gối đỡ trung gian kèm vòng bi đỡ.
  5. Bài 8 đến Bài 13: Cầu chủ động và các bộ phận liên quan (40 giờ): Cấu tạo và công nghệ sửa chữa truyền lực chính (bánh răng nón xoắn, bánh răng hypoid), bộ vi sai bánh răng nón đối xứng, bán trục giảm tải, moay-ơ và cụm bánh xe.

Progression logic (logic tiến trình) của tài liệu đi từ nguồn phát mô-men xoắn (đầu vào ly hợp), qua các cơ cấu biến đổi tỷ số truyền và định hướng dòng lực (hộp số, hộp phân phối, trục các đăng), đến cơ cấu phân phối lực cuối cùng tại các bánh xe chủ động.

Kiến thức nền tảng được xây dựng

  • Fundamental theories (Lý thuyết nền tảng): Nguyên lý ma sát khô và ma sát ướt trong truyền động ngắt/nối mô-men; động học truyền động bánh răng ăn khớp (tỷ số truyền giảm, truyền thẳng, truyền tăng và số lùi); động học góc lệch trục của khớp nối chữ thập các đăng; nguyên tắc cân bằng mô-men xoắn và sai khác vận tốc góc của bộ vi sai đối xứng.
  • Core principles (Nguyên lý cốt lõi): Nguyên lý khóa liên động tránh cài đồng thời hai cấp số; nguyên lý cân bằng tốc độ góc bằng ma sát mặt côn đồng tốc; nguyên lý tạo áp suất thủy lực của xi lanh chính và xi lanh công tác trong hệ thống điều khiển ly hợp.
  • Essential frameworks (Khung kỹ thuật chuẩn): Khung chẩn đoán hư hỏng theo quy trình 4 bước: Nhận diện hiện tượng sai hỏng $\rightarrow$ Phân tích nguyên nhân $\rightarrow$ Phương pháp kiểm tra đo đạc $\rightarrow$ Biện pháp khắc phục (sửa chữa, gia công phục hồi hoặc thay mới).

Kỹ năng phát triển

  • Technical skills (Kỹ năng kỹ thuật): Thao tác tháo lắp đúng trình tự kỹ thuật bằng dụng cụ chuyên dụng (clê, tròng, khẩu, kìm tháo phanh, búa nhựa, vam ép); kỹ thuật kiểm tra kích thước bằng panme, thước cặp, dưỡng đo rãnh then hoa, đồng hồ so; kỹ thuật đo lực nén lò xo bằng lực kế; kỹ năng xử lý phục hồi bề mặt (hàn đắp, gia công cơ khí, rà phẳng, doa bạc, cạo rãnh then hoa).
  • Analytical skills (Kỹ năng phân tích): Phân tích nguyên nhân ly hợp bị trượt, không cắt hoàn toàn, bị giật khi kết nối hoặc phát tiếng kêu lạ; xác định nguyên nhân hộp số tự nhảy số, kẹt số, rỉ dầu hoặc quá nhiệt; đánh giá mức độ mài mòn, rỗ bề mặt làm việc của bánh răng và vòng bi.
  • Practical competencies (Năng lực thực hành): Năng lực thực hiện các phép đo và căn chỉnh dung sai theo tiêu chuẩn: kiểm tra độ đảo đĩa ma sát ($0,3 - 0,5 \text{ mm}$), độ cong trục ($< 0,05 \text{ mm}$), độ chìm đinh tán ($> 0,3 \text{ mm}$), khe hở dọc trục bánh răng hộp số ($0,1 - 0,4 \text{ mm}$), khe hở hướng kính ($0,015 - 0,058 \text{ mm}$), căn chỉnh hành trình tự do bàn đạp ly hợp ($5 - 15 \text{ mm}$ trên xe du lịch, $35 - 50 \text{ mm}$ trên xe tải).

Phương pháp giảng dạy và học tập

  • Pedagogical approach (Cách tiếp cận sư phạm): Đào tạo tích hợp lấy rèn luyện kỹ năng thực hành làm trọng tâm. Thời lượng thực hành chiếm 70,8% (85 giờ) tổng thời gian mô đun. Giảng viên giảng giải nguyên lý cấu tạo, sau đó thị phạm quy trình tháo lắp, kiểm tra trên mô hình cắt bổ và trên tổng thành thực tế tại xưởng; sinh viên chia nhóm thực hành trực tiếp.
  • Bài tập và case studies (Tình huống thực tế): Thực hành xử lý các trường hợp hư hỏng cụ thể trên các dòng xe thực tế:
    • Quy trình tháo rã, kiểm tra ly hợp điều khiển thủy lực dùng lò xo màng trên xe TOYOTA.
    • Quy trình tháo và căn chỉnh chiều cao đòn mở ly hợp trên xe tải ZIL-130 (tiêu chuẩn $39,7 \text{ mm}$), GAT-51 ($44 - 47 \text{ mm}$), MAZDA 500/503 ($56,9 \text{ mm}$).
    • Quy trình tháo lắp, định vị các trục và khóa thanh trượt trên hộp số xe TOYOTA G55, KIA và ZIL-130.
    • Thao tác tháo rời cụm bánh răng hành tinh và bộ vi sai trên hộp phân phối xe TOYOTA Land Cruiser 4WD, bơm dầu và xích dẫn động trên xe TOYOTA Hiace.
  • Practical exercises (Bài tập thực hành): Thao tác sử dụng dụng cụ đo (đồng hồ so, thước phẳng, căn lá) để xác định độ vênh mặt bích, độ mòn cổ trục, khe hở ăn khớp của bánh răng và lưng vành đồng tốc (tiêu chuẩn $0,8 - 1,5 \text{ mm}$, tối thiểu $0,6 \text{ mm}$).
  • Assessment methods (Phương pháp đánh giá):
    • Đánh giá thường xuyên qua các phiếu hướng dẫn thực hành của từng bài.
    • Kiểm tra định kỳ tích hợp (5 giờ kiểm tra) kết hợp giữa kỹ năng thao tác tháo lắp thực tế trên thiết bị và trả lời vấn đáp về nhận định nguyên nhân hư hỏng, quy chuẩn dung sai kỹ thuật.
  • Self-study guidelines (Hướng dẫn tự học): Nghiên cứu trước sơ đồ động lực học của từng loại hộp số; tự vẽ lại đường truyền mô-men ở các tay số; lập bảng so sánh quy trình tháo lắp giữa cơ cấu điều khiển ly hợp cơ khí và điều khiển thủy lực.

Điểm nổi bật và cập nhật

  • Cấu trúc bảng quy trình công nghệ chi tiết: Toàn bộ các bài thực hành tháo lắp, bảo dưỡng đều được chuẩn hóa dưới dạng bảng công nghệ gồm 4 cột: Số thứ tự $\rightarrow$ Nội dung công việc $\rightarrow$ Dụng cụ sử dụng $\rightarrow$ Yêu cầu kỹ thuật. Bảng này chỉ định chính xác loại dụng cụ (ví dụ: Khẩu 14-17, Tròng 12, Kìm phanh, Búa nhựa, Vam tháo bánh răng, Đột, Tuốc nơ vít) và lưu ý an toàn cụ thể cho từng bước.
  • Tích hợp đa dạng đối tượng kết cấu ô tô: Giáo trình không giới hạn ở một dòng xe đơn lẻ mà đối chiếu kết cấu thực tế giữa các hệ thống:
    • Hệ thống truyền thống: Dẫn động ly hợp cơ khí, lò xo ép trụ, hộp số không đồng tốc số thấp (ZIL-130, GAZ-51).
    • Hệ thống hiện đại: Ly hợp lò xo màng, trợ lực thủy lực, hộp số đồng tốc toàn phần, hộp số 2 trục đặt ngang cho xe dẫn động cầu trước, hộp phân phối điều khiển khí nén/chân không và bộ vi sai hành tinh giữa các cầu (TOYOTA Land Cruiser, TOYOTA Hiace, KIA).
  • Thông số kỹ thuật định lượng rõ ràng: Cung cấp đầy đủ các chỉ số dung sai sửa chữa chính xác thay vì mô tả định tính:
    • Độ sâu đinh tán đĩa ma sát: $> 0,3 \text{ mm}$.
    • Độ không phẳng các đầu đòn mở: $\le 0,02 - 0,05 \text{ mm}$.
    • Khe hở giữa càng gạt và rãnh đồng tốc: $0,15 - 1 \text{ mm}$.
    • Khe hở trục bị động và bánh răng lồng không xe TOYOTA Hiace: $0,009 - 0,033 \text{ mm}$.
    • Góc lệch cho phép truyền động các đăng đồng tốc kép: $< 24^\circ$.
  • Gắn kết với thực tiễn xưởng dịch vụ: Nội dung tập trung vào các lỗi hư hỏng thường gặp trong vận hành thực tế (cháy đĩa ma sát, nhảy số, khó vào số, rỉ dầu qua phớt, kêu bi tỳ) và hướng dẫn phương pháp phục hồi phù hợp với điều kiện trang thiết bị của các xưởng sửa chữa cơ khí ô tô hiện nay.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ hai (Học kỳ IV) học ngành Công nghệ Ô tô ở trình độ Cao đẳng hoặc Cao đẳng nghề.
  • Yêu cầu tiên quyết (Prerequisites): Học viên cần hoàn thành các môn học cơ sở và chuyên ngành bao gồm:
    • Vẽ kỹ thuật, Cơ kỹ thuật, Vật liệu cơ khí.
    • Dung sai lắp ghép và đo lường kỹ thuật, Kỹ thuật an toàn và bảo hộ lao động.
    • Công nghệ khí nén - thủy lực, Thực hành nguội cơ bản.
    • Kỹ thuật chung về ô tô và các mô đun sửa chữa động cơ, trang bị điện ô tô.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức cho mô đun C612021211; căn cứ vào nội dung giáo trình để xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành xưởng và thiết lập tiêu chí đánh giá kỹ năng nghề.
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tra cứu kỹ thuật cho kỹ thuật viên tại các trung tâm bảo dưỡng ô tô, thợ sửa chữa cơ khí muốn hệ thống hóa quy trình tháo rã, kiểm tra dung sai hình học và phương pháp phục hồi các cụm chi tiết gầm ô tô.

Câu hỏi thường gặp (FAQs)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được thiết kế chuẩn cho sinh viên hệ Cao đẳng nghề Công nghệ Ô tô tại các trường cao đẳng, trường đào tạo nghề kỹ thuật và dùng làm tài liệu tham khảo cho kỹ thuật viên sửa chữa khung gầm ô tô.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun này?

Người học cần nắm vững kiến thức về đo lường dung sai kỹ thuật (sử dụng thước cặp, panme, đồng hồ so), cơ kỹ thuật, công nghệ nguội cơ bản, nguyên lý hoạt động của động cơ đốt trong và hệ thống khí nén - thủy lực.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết ô tô thuần túy?

Tài liệu được xây dựng theo hình thức tích hợp mô-đun thực hành. Bên cạnh nguyên lý, giáo trình cung cấp bảng quy trình công nghệ chi tiết từng bước, liệt kê rõ dụng cụ cần thiết và thông số đo kiểm định lượng cụ thể trên các dòng xe thực tế (TOYOTA, KIA, ZIL, GAZ).

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc hiểu sơ đồ dòng truyền mô-men trên bản vẽ nguyên lý, ghi nhớ bảng hiện tượng - nguyên nhân hư hỏng của từng bộ phận, sau đó đối chiếu trực tiếp với các bước trong bảng quy trình tháo lắp và kiểm tra dung sai tại xưởng thực hành.

5. Tài liệu có cung cấp các bảng thông số kỹ thuật và sơ đồ hướng dẫn không?

Giáo trình bao gồm hệ thống hình vẽ cấu tạo chi tiết (ly hợp, hộp số 2 trục/3 trục, bộ đồng tốc, cơ cấu khóa số, hộp phân phối, trục các đăng), bảng danh mục quy trình tháo lắp từng bước và bảng hướng dẫn phương pháp kiểm tra, sửa chữa cho từng chi tiết cơ khí.

Kết luận

Giáo trình Mô đun: Sửa chữa bảo dưỡng hệ thống truyền động (Mã mô đun: C612021211) cung cấp hệ thống kiến thức chuyên môn và kỹ năng thực hành hoàn chỉnh về công nghệ bảo dưỡng, chẩn đoán và phục hồi các cụm tổng thành trong hệ thống truyền lực ô tô.

Lộ trình học tập khuyến nghị cho học viên là tiếp cận tuần tự theo đường truyền động lực: bắt đầu từ cụm Ly hợp (Bài 1–2), chuyển tiếp qua Hộp số và Hộp phân phối (Bài 3–5), Truyền động các đăng (Bài 6–7), và hoàn thiện tại Cầu chủ động, Vi sai cùng Bánh xe (Bài 8–13). Việc hoàn thành mô đun này tạo nền tảng kỹ thuật trực tiếp để người học tiếp tục theo học các mô đun chuyên sâu song song như Sửa chữa và bảo dưỡng hệ thống phanh, Sửa chữa và bảo dưỡng hệ thống lái và chuẩn bị cho giai đoạn thực tập tốt nghiệp tại doanh nghiệp. Để tối ưu hóa quá trình học tập, người học cần kết hợp giáo trình với việc tra cứu sổ tay bảo dưỡng (Service Manual) của các hãng xe và thực hành đo kiểm thường xuyên trên thiết bị đo chuyên dụng.
