Giới Thiệu Về Hệ Thống Điều Hòa Không Khí Ô Tô

Giáo trình điều hòa không khí ô tô cung cấp kiến thức chuyên sâu về cấu tạo, nguyên lý hoạt động và bảo trì hệ thống điều hòa trong xe.

• Trường học: Cao Đẳng Nghề Số 20 - BQP
• Chuyên ngành: Công Nghệ Ô Tô
• Đề tài: Hệ Thống Điều Hòa Không Khí Ô Tô
• Loại tài liệu: Giáo Trình

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG TRÌNH MÔ ĐUN BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ Ô TÔ
• 1.1. BÀI 1: SỬA CHỮA, BẢO DƯỠNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ
• 1.2. BÀI 2: SỬA CHỮA, BẢO DƯỠNG GIÀN NÓNG, GIÀN LẠNH
• 1.3. BÀI 3: SỬA CHỮA, BẢO DƯỠNG BÌNH LỌC, VAN TIẾT LƯU
• 1.4. BÀI 4: SỬA CHỮA VÀ BẢO DƯỠNG MÁY NÉN
• 1.5. BÀI 5: SỬA CHỮA VÀ BẢO DƯỠNG QUẠT TRONG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ
• 1.6. BÀI 6: BẢO DƯỠNG VÀ SỬA CHỮA MẠCH ĐIỀU KHIỂN TỐC ĐỘ QUẠT VÀ MÁY NÉN
• 1.7. BÀI 7: BẢO DƯỠNG VÀ SỬA CHỮA CÁC CHỨC NĂNG ĐIỀU KHIỂN TRONG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ
• 1.8. BÀI 8: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TỰ ĐỘNG
• 1.9. BÀI 9: CHẨN ĐOÁN TÌNH TRẠNG KỸ THUẬT CỦA HỆ THỐNG

Tóm tắt

I. Tổng Quan Về Hệ Thống Điều Hòa Không Khí Ô Tô

Hệ thống điều hòa không khí ô tô là một phần quan trọng trong việc đảm bảo sự thoải mái cho người lái và hành khách. Hệ thống này không chỉ giúp làm mát không khí mà còn duy trì độ ẩm và lọc sạch không khí bên trong xe. Với sự phát triển của công nghệ, hệ thống điều hòa đã trở nên hiện đại hơn, từ các thiết bị cơ khí đơn giản đến các hệ thống điều khiển điện tử thông minh. Việc hiểu rõ về cấu tạo và nguyên lý hoạt động của hệ thống này là rất cần thiết cho việc bảo trì và sửa chữa.

1.1. Nguyên Lý Hoạt Động Của Hệ Thống Điều Hòa Không Khí

Hệ thống điều hòa không khí hoạt động dựa trên nguyên lý tuần hoàn của môi chất lạnh. Khi động cơ hoạt động, máy nén hút môi chất lạnh từ giàn lạnh, nén nó thành thể khí và đưa đến giàn nóng để giải nhiệt. Sau đó, môi chất lạnh được đưa vào giàn lạnh để làm mát không khí trong cabin. Quá trình này diễn ra liên tục, đảm bảo không khí trong xe luôn mát mẻ và dễ chịu.

1.2. Các Loại Hệ Thống Điều Hòa Ô Tô Phổ Biến

Có nhiều loại hệ thống điều hòa ô tô, bao gồm hệ thống điều hòa cơ khí và hệ thống điều hòa điện tử. Hệ thống cơ khí thường sử dụng các bộ phận cơ khí để điều chỉnh nhiệt độ, trong khi hệ thống điện tử sử dụng cảm biến và bộ điều khiển để tự động điều chỉnh nhiệt độ và độ ẩm. Việc lựa chọn loại hệ thống phù hợp sẽ ảnh hưởng đến hiệu suất làm mát và tiết kiệm năng lượng.

II. Vấn Đề Thường Gặp Trong Hệ Thống Điều Hòa Không Khí Ô Tô

Trong quá trình sử dụng, hệ thống điều hòa không khí ô tô có thể gặp phải nhiều vấn đề như không đủ lạnh, rò rỉ môi chất lạnh, hoặc tiếng ồn khi hoạt động. Những vấn đề này không chỉ ảnh hưởng đến sự thoải mái của hành khách mà còn có thể gây hư hỏng cho các bộ phận khác của xe. Việc nhận biết sớm và xử lý kịp thời các vấn đề này là rất quan trọng.

2.1. Nguyên Nhân Gây Ra Vấn Đề Không Đủ Lạnh

Vấn đề không đủ lạnh thường do rò rỉ môi chất lạnh, bộ lọc bị tắc hoặc quạt giàn lạnh không hoạt động hiệu quả. Khi môi chất lạnh không đủ, hệ thống không thể làm mát không khí trong cabin, dẫn đến sự khó chịu cho người sử dụng. Kiểm tra định kỳ và bảo dưỡng hệ thống là cách tốt nhất để ngăn ngừa tình trạng này.

2.2. Các Vấn Đề Liên Quan Đến Tiếng Ồn Khi Hoạt Động

Tiếng ồn phát ra từ hệ thống điều hòa có thể do quạt giàn lạnh hoặc giàn nóng bị hỏng, hoặc do các bộ phận bị lỏng. Tiếng ồn không chỉ gây khó chịu mà còn có thể là dấu hiệu của sự cố nghiêm trọng hơn. Việc kiểm tra và bảo trì thường xuyên sẽ giúp phát hiện và khắc phục kịp thời.

III. Phương Pháp Bảo Dưỡng Hệ Thống Điều Hòa Không Khí Ô Tô

Bảo dưỡng hệ thống điều hòa không khí ô tô là một phần quan trọng trong việc duy trì hiệu suất làm việc của hệ thống. Việc bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ của hệ thống. Các bước bảo dưỡng bao gồm kiểm tra môi chất lạnh, làm sạch bộ lọc và kiểm tra các bộ phận cơ khí.

3.1. Kiểm Tra Môi Chất Lạnh Định Kỳ

Kiểm tra môi chất lạnh là bước đầu tiên trong quy trình bảo dưỡng. Nếu phát hiện rò rỉ, cần phải nạp lại môi chất lạnh và sửa chữa các bộ phận bị hư hỏng. Việc này không chỉ giúp hệ thống hoạt động hiệu quả mà còn tiết kiệm năng lượng.

3.2. Làm Sạch Bộ Lọc Không Khí

Bộ lọc không khí cần được làm sạch hoặc thay thế định kỳ để đảm bảo không khí trong cabin luôn sạch sẽ. Bộ lọc bẩn có thể làm giảm hiệu suất làm mát và gây khó chịu cho hành khách. Việc thay thế bộ lọc thường xuyên sẽ giúp duy trì chất lượng không khí tốt hơn.

IV. Ứng Dụng Thực Tiễn Của Hệ Thống Điều Hòa Không Khí Ô Tô

Hệ thống điều hòa không khí ô tô không chỉ mang lại sự thoải mái cho người lái và hành khách mà còn có vai trò quan trọng trong việc bảo vệ các thiết bị điện tử và cơ khí bên trong xe. Việc duy trì nhiệt độ và độ ẩm ổn định giúp kéo dài tuổi thọ của các bộ phận này.

4.1. Tác Động Đến Sự Thoải Mái Của Hành Khách

Hệ thống điều hòa giúp duy trì nhiệt độ lý tưởng trong cabin, từ đó tạo ra môi trường thoải mái cho hành khách. Điều này đặc biệt quan trọng trong những chuyến đi dài hoặc trong điều kiện thời tiết khắc nghiệt.

4.2. Bảo Vệ Thiết Bị Điện Tử Trong Xe

Nhiệt độ cao có thể gây hư hỏng cho các thiết bị điện tử trong xe. Hệ thống điều hòa giúp duy trì nhiệt độ ổn định, bảo vệ các thiết bị này khỏi hư hỏng do nhiệt độ quá cao.

V. Kết Luận Về Hệ Thống Điều Hòa Không Khí Ô Tô

Hệ thống điều hòa không khí ô tô là một phần không thể thiếu trong việc đảm bảo sự thoải mái và an toàn cho người sử dụng. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và các vấn đề thường gặp sẽ giúp người dùng có thể bảo trì và sử dụng hệ thống một cách hiệu quả. Tương lai của hệ thống điều hòa ô tô sẽ tiếp tục phát triển với công nghệ mới, hứa hẹn mang lại nhiều tiện ích hơn cho người sử dụng.

5.1. Xu Hướng Phát Triển Công Nghệ Điều Hòa Ô Tô

Công nghệ điều hòa ô tô đang ngày càng phát triển với các tính năng thông minh như tự động điều chỉnh nhiệt độ và độ ẩm. Những cải tiến này không chỉ nâng cao trải nghiệm người dùng mà còn giúp tiết kiệm năng lượng.

5.2. Tầm Quan Trọng Của Bảo Dưỡng Định Kỳ

Bảo dưỡng định kỳ là yếu tố quan trọng để duy trì hiệu suất của hệ thống điều hòa. Việc này không chỉ giúp phát hiện sớm các vấn đề mà còn kéo dài tuổi thọ của hệ thống, đảm bảo sự thoải mái cho người sử dụng.

Trích đoạn nội dung tài liệu

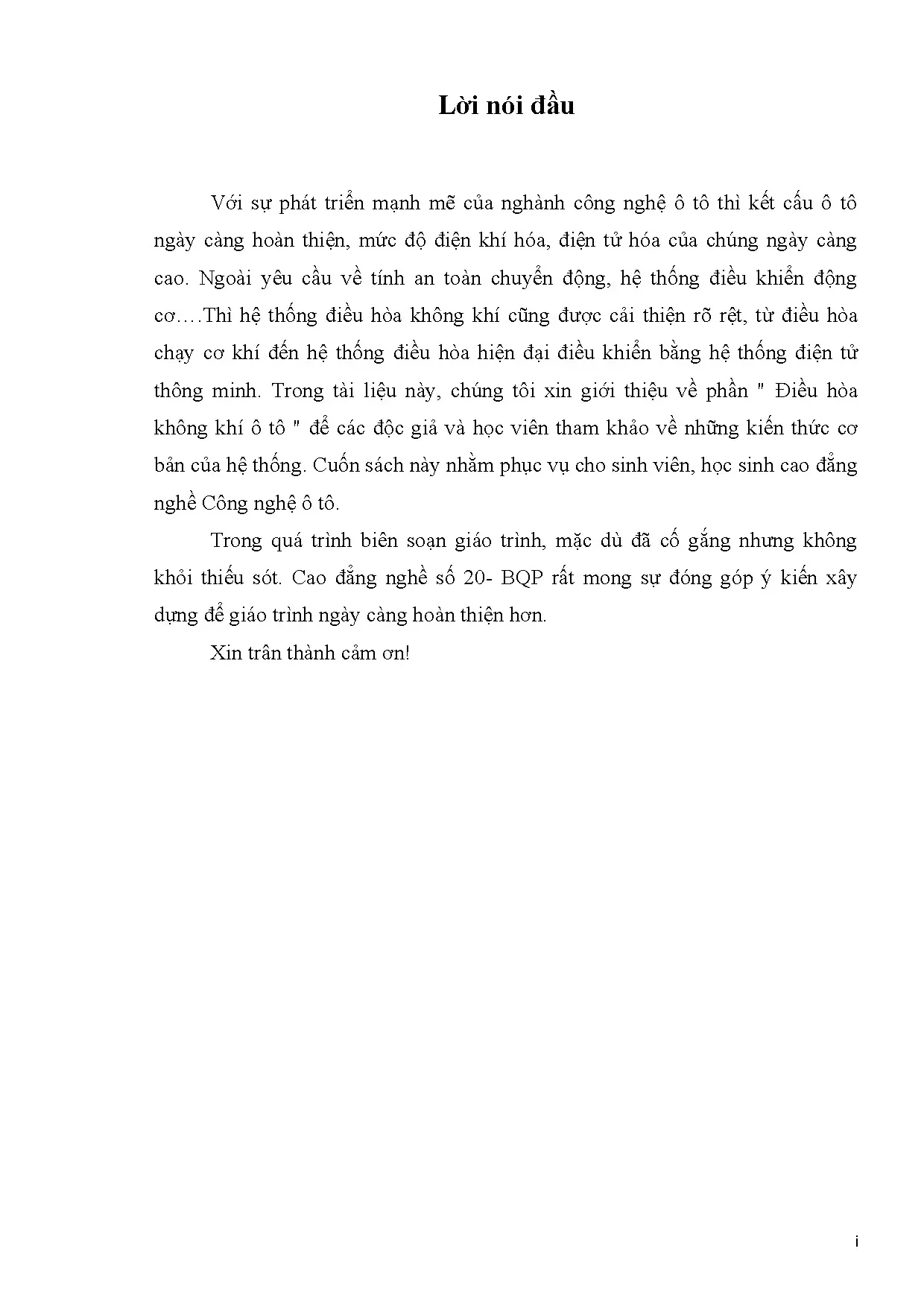

Lời nói đầu Với sự phát triển mạnh mẽ của nghành công nghệ ô tô thì kết cấu ô tô ngày càng hoàn thiện, mức độ điện khí hóa, điện tử hóa của chúng ngày càng cao. Ngoài yêu cầu về tính an toàn chuyển động, hệ thống điều khiển động cơ….Thì hệ thống điều hòa không khí cũng được cải thiện rõ rệt, từ điều hòa chạy cơ khí đến hệ thống điều hòa hiện đại điều khiển bằng hệ thống điện tử thông minh. Trong tài liệu này, chúng tôi xin giới thiệu về phần " Điều hòa không khí ô tô " để các độc giả và học viên tham khảo về những kiến thức cơ bản của hệ thống. Cuốn sách này nhằm phục vụ cho sinh viên, học sinh cao đẳng nghề Công nghệ ô tô.

Trong quá trình biên soạn giáo trình, mặc dù đã cố gắng nhưng không khỏi thiếu sót. Cao đẳng nghề số 20- BQP rất mong sự đóng góp ý kiến xây dựng để giáo trình ngày càng hoàn thiện hơn. Xin trân thành cảm ơn! i MỤC LỤC Chương trình mô đun bảo dưỡng và sửa chữa hệ thống điều hòa không khí ô tô. 1 Bài 1: Sửa chữa, bảo dưỡng hệ thống điều hòa không khí.

2 Bài 2: Sửa chữa, bảo dưỡng giàn nóng, giàn lạnh. 5 Bài 3: Sửa chữa, bảo dưỡng bình lọc, van tiết lưu. 8 Bài 4: Sửa chữa và bảo dưỡng máy nén. 14 Bài 5: Sửa chữa và bảo dưỡng quạt trong hệ thống điều hòa không khí.

20 Bài 6: Bảo dưỡng và sửa chữa mạch điều khiển tốc độ quạt và máy nén. 22 Bài 7: Bảo dưỡng và sửa chữa các chức năng điều khiển trong hệ thống điều hòa không khí. 28 Bài 8: Bảo dưỡng và sửa chữa hệ thống điều hòa không khí tự động. 33 Bài 9: Chẩn đoán tình trạng kỹ thuật của hệ thống.

49 ii CHƯƠNG TRÌNH MÔ ĐUN BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ Ô TÔ Mã số môđun: MĐ 36 I. Vị trí, tính chất của môđun - Vị trí: Mô đun được bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH13, MH 14, MH 15, MH 16, MĐ 18, MĐ 19, MĐ 20, MĐ21, MĐ22, MĐ23, MĐ24, MĐ25, MĐ 26 - Tính chất: Mô đun chuyên môn nghề bắt buộc. Mục tiêu mô đun Về kiến thức: + Trình bày được yêu cầu, nhiệm vụ của hệ thống điều hòa không khí trên ô tô + Trình bày được sơ đồ cấu tạo và nguyên tắc hoạt động của hệ thống điều hòa không khí trên ô tô + Nêu được các hiện tượng và giải thích được nguyên nhân các sai hỏng thông thường Về kỹ năng: + Trình bày được phương pháp kiểm tra, chẩn đoán, bảo dưỡng và sửa chữa sai hỏng của hệ thống điều hòa không khí trên ô tô + Lựa chọn được các thiết bị, dụng cụ và thực hiện được công việc sửa chữa, bảo dưỡng hệ thống điều hòa không khí trên ô tô Về năng lực tự chủ và trách nhiệm: + Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên 1 BÀI 1: SỬA CHỮA, BẢO DƯỠNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ I. Mục tiêu của bài: Học xong bài này người học có khả năng: - Phát biểu đúng yêu cầu, nhiệm vụ, phân loại hệ thống điều hòa không khí ô tô.

- Giải thích được cấu tạo và nguyên tắc hoạt động của hệ thống điều hòa không khí trên ô tô. - Tháo lắp, nhận dạng và kiểm tra, bảo dưỡng sửa chữa được hệ thống điều hòa không khí trên ô tô đúng yêu cầu kỹ thuật. Nội dung của bài: 1. Nhiệm vụ yêu cầu phân loại.

Lọc sạch, tinh khiết khối không khí, rút chất ẩm ướt, làm mát và sưởi ấm không khí. Hệ thống điều hoà không khí được trang bị trên ôtô mà mục đích chính của nó là để đảm bảo sự tiện nghi cho người lái và hành khách. Hệ thống duy trì nhiệt độ và độ ẩm không khí trong phạm vi thích hợp đối với hành khách, cung cấp không khí sạch cho hệ thống phân phối luồng khí giúp cho hành khách dễ chịu và người lái xe tỉnh táo. Phân loại theo vị trí của hệ thống trên xe - Kiểu đặt phía trước: giàn lạnh được đặt gần bảng đồng hồ taplo và bảng điều khiển của xe.

Hệ thống lạnh kiểu đặt phía trước Hệ thống lạnh kiểu kép 2 - Kiểu kép: giàn lạnh đặt phía trước và sau xe, kiểu kép cho năng suất lạnh cao hơn và nhiệt độ đồng đều ở mọi nơi trong xe vì không khí lạnh được thổi từ phía trước ra phía sau xe. - Kiểu kép treo trần: kiểu này thường sử dụng cho xe khách. Hệ thống lạnh được đặt phía trước kết hợp với giàn lạnh treo trên trần, kiểu này cũng cho năng suất lạnh cao và không khí lạnh đồng đều. Hệ thống lạnh kiểu đặt trên trần 1.

Phân loại theo phương pháp điều khiển: có hai loại - Hệ thống lạnh với phương pháp điều khiển bằng tay. Hệ thống lạnh điều chỉnh nhiệt độ bằng tay Với phương pháp này cho phép điều khiển bằng tay các công tắc nhiệt và nhiệt độ ngõ ra bằng cần gạt. Ngoài ra còn có cần gạt hoặc công tắc điều khiển tốc độ quạt, điều khiển lượng gió và hướng gió. Hệ thống lạnh điều chỉnh nhiệt độ tự động - Hệ thống điều hòa không khí với phương pháp điều khiển tự động.

Cấu tạo chung: Hệ thống làm lạnh trên ôtô là một hệ thống hoạt động áp suất khép kín gồm những bộ phận chính được mô tả trên hình sau: 3 Sơ đồ cấu tạo hệ thống điều hòa ô tô A: Máy nén D: Van áp suất G: Giàn lạnh B: Giàn nóng E: Van cao áp H: Van thấp áp C: Phin lọc F: Van tiết lưu I: Bộ tiêu âm 1. Nguyên lý hoạt động chung của hệ thống điều hoà không khí trên ôtô: Khi động cơ hoạt động và đóng mạch điều khiển cho máy nén hoạt động thì môi chất làm lạnh sẽ lưu chuyển hoàn toàn kín. Các quá trình tuần hoàn sẽ diễn ra như sau : Máy nén hút môi chất lạnh của phần áp thấp từ bộ bốc hơi (giàn lạnh) sau đó nén môi chất ở thể khí (gas) làm tăng nhanh áp suất và nhiệt độ của môi chất, kế đến được đưa đến bộ ngưng tụ (giàn nóng) tại đây môi chất dẫn qua các cánh toả nhiệt và được luồng gió mát thổi qua, quá trình làm toả ra 1 nhiệt lượng lớn, lúc này môi chất lạnh biến thành thể lỏng ở áp suất cao, và được dẫn đến bình lọc, hút ẩm dẫn đến van tiết lưu, vào bộ bốc hơi, tại đây môi chất được giãn nở đột ngột nên bốc hơi hoàn toàn và thu nhiệt. Hoạt động của hệ thống điện lạnh được tiến hành theo các bước cơ bản nhằm lọc sạch, làm lạnh khối không khí và phân phối luồng khí mát trong cabin ôtô: a.

Môi chất lạnh thể hơi được bơm đi từ máy nén (A) dưới áp suất cao và nhiệt độ cao đến bộ ngưng tụ( B). Tại bộ ngưng tụ (giàn nóng) (B) nhiệt độ của môi chất lạnh rất cao, quạt gió thổi mát giàn nóng, môi chất lạnh thể hơi được giải nhiệt, giảm áp nên ngưng tụ thành thể lỏng dưới áp suất cao nhiệt độ thấp. Môi chất lạnh thể lỏng tiếp tục lưu thông đến bình lọc/hút ẩm (C), tại đây môi chất lạnh được tiếp tục làm tinh khiết nhờ được hút hết hơi ẩm và lọc tạp chất. Van giãn nở hay van tiết lưu (F) điều tiết lưu lượng của môi chất lạnh thể lỏng để phun vào bộ bốc hơi (giàn lạnh) (G), làm lạnh thấp áp của môi chất lạnh.

Do được giảm áp nên môi chất lạnh thể lỏng sôi, bốc hơi biến thành thể hơi bên trong bộ bốc hơi. Trong quá trình bốc hơi, môi chất lạnh hấp thu nhiệt trong cabin ôtô, và làm cho bộ bốc hơi trở lên lạnh. Quạt lồng sóc hay quạt giàn lạnh thổi một khối lượng lớn không khí xuyên qua giàn lạnh đưa khí mát vào cabin ôtô. Sau đó môi chất lạnh ở thể hơi, áp suất thấp được hút trở về lại máy nén để thực hiện 1 chu trình tiếp theo.

BÀI 2: SỬA CHỮA, BẢO DƯỠNG GIÀN NÓNG, GIÀN LẠNH I. Mục tiêu của bài: Học xong bài này người học có khả năng: - Phát biểu đúng yêu cầu, nhiệm vụ của giàn nóng giàn lạnh trên hệ thống điều hòa không khí ô tô. - Giải thích được cấu tạo và nguyên tắc hoạt động giàn nóng, giàn lạnh của hệ thống điều hòa không khí trên ô tô. - Tháo lắp, nhận dạng và kiểm tra, bảo dưỡng sửa chữa được giàn nóng, giàn lạnh của hệ thống điều hòa không khí trên ô tô đúng yêu cầu kỹ thuật.

Nội dung của bài: 1. 1 Nhiệm vụ yêu cầu phân loại. - Giàn nóng có nhiệm vụ chứa môi chất lạnh và tiếp nhận hơi môi chất lạnh từ máy nén tới, giải nhiệt cho hơi môi chất lạnh ở thể hơi có áp suất và nhiệt độ cao từ máy nén tới, giúp cho hơi môi chất lạnh ngưng tụ thành thể lỏng. - Chịu được áp suất cao, nhiệt độ cao.

- Hiệu quả giải nhiệt cao. - Có độ bền cao, ít bị ăn mòn bởi dầu bôi trơn và môi chất lạnh. Cấu tạo, nguyên lý làm việc: 1. Trên ô tô bộ ngưng tụ được lắp ráp ngay trước đầu xe, phía trước két nước làm mát động cơ.

Ở vị trí này bộ ngưng tụ tiếp nhận tối đa luồng không khí mát thổi xuyên qua do xe đang di chuyển và do quạt gió quay hút vào.Giàn nóng (hình 2.14) được cấu tạo bằng một ống kim loại dài uốn cong thành nhiều hình chữ U nối tiếp nhau xuyên qua vô số cánh tản nhiệt mỏng các cánh tản nhiệt bám chắc và bám sát quanh ống kim loại. Trên ôtô, bộ ngưng tụ thường được lắp đứng trước đầu xe, phía trước thùng nước toả nhiệt của động cơ, trên ôtô tải nhẹ bộ ngưng tụ được lắp dưới gầm xe, ở vị trí này bộ ngưng tụ tiếp nhận tối đa luồng khí mát thổi xuyên qua do xe đang lao tới và quạt gió tạo ra. Nguyên lý làm việc. 5 1: Giàn nóng 2: Cửa vào 3: Khí nóng 4: Môi chất nóng vào 5: Cửa ra 6: Môi chất lạnh 7: Không khí lạnh 8: Quạt giàn nóng 9: ống dẫn chữ U 10: Cánh tản nhiệt.

Trong quá trình hoạt động, giàn nóng nhận được hơi môi chất lạnh dưới áp suất và nhiệt độ rất cao do máy nén bơm vào.
