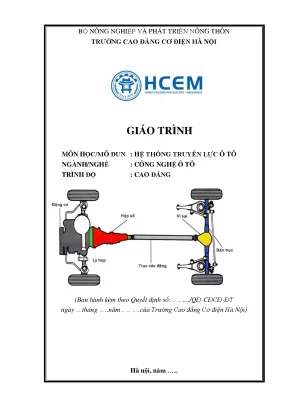

Giáo Trình Hệ Thống Truyền Lực Ô Tô – Trường Cao Đẳng Cơ Điện Hà Nội

Tổng quan về giáo trình

Hệ thống truyền lực ô tô (Mã mô đun: MĐ 34) là mô đun chuyên môn thuộc chương trình đào tạo ngành Công nghệ Ô tô trình độ cao đẳng tại Trường Cao đẳng Cơ điện Hà Nội, trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn. Theo chương trình mô đun, học phần được bố trí sau các mô đun MĐ 20, MĐ 21 và MĐ 28, đặt vào giai đoạn học chuyên ngành khi sinh viên đã có nền tảng kỹ thuật cơ bản.

Tổng thời lượng thực hiện mô đun là 105 giờ, phân bổ gồm 45 giờ lý thuyết, 57 giờ thực hành – thí nghiệm – thảo luận – bài tập, và 3 giờ kiểm tra. Cấu trúc thời lượng này thể hiện định hướng tích hợp lý thuyết – thực hành xuyên suốt quá trình học.

Mục tiêu học tập của mô đun bao gồm bảy nhóm năng lực cụ thể: trình bày được nhiệm vụ, yêu cầu và phân loại từng bộ phận trong hệ thống truyền lực; phân tích được cấu tạo và nguyên lý hoạt động của ly hợp, hộp số, các đăng, truyền lực chính, bộ vi sai, bán trục, moay ơ và bánh xe; nhận diện đúng hiện tượng và nguyên nhân hư hỏng; áp dụng đúng phương pháp bảo dưỡng, kiểm tra và sửa chữa; thực hiện tháo – lắp – kiểm tra – bảo dưỡng đúng quy trình và tiêu chuẩn kỹ thuật; sử dụng đúng dụng cụ kiểm tra; và rèn luyện tính kỷ luật, cẩn thận trong nghề.

Giáo trình do chủ biên Lê Tuấn Tài biên soạn theo chương trình của Tổng cục Dạy nghề, sắp xếp nội dung theo trình tự logic từ nhiệm vụ – cấu tạo – nguyên lý hoạt động đến phân tích hư hỏng, kiểm tra và quy trình sửa chữa thực hành.

Nội dung kiến thức cốt lõi

Các bài/chủ đề chính

Giáo trình gồm năm bài được sắp xếp theo trình tự tiếp nối từ tổng quan đến cụm chi tiết:

Bài 1 – Tổng quan hệ thống truyền lực (Mã bài: MĐ 34-01)

Bài mở đầu trình bày bốn nhiệm vụ cốt lõi của hệ thống: truyền và biến đổi mô men xoắn từ động cơ đến bánh xe chủ động; cắt dòng công suất khi cần thiết; thực hiện đổi chiều chuyển động (chuyển động lùi); và tạo khả năng chuyển động êm dịu.

Về phân loại, bài phân tích các kiểu bố trí truyền động phổ biến: FF (động cơ đặt trước – bánh trước chủ động), FR (động cơ đặt trước – bánh sau chủ động), 4WD (bốn bánh chủ động) và xe hybrid. Ưu điểm của từng kiểu được trình bày có so sánh – ví dụ, xe FF không có trục các đăng nên gầm thấp hơn, hạ trọng tâm xe, trong khi xe FR tạo điều kiện làm mát động cơ dễ hơn nhưng trục các đăng chiếm không gian bên trong thân xe.

Với kiểu 4WD thường xuyên, giáo trình mô tả cơ chế ba bộ vi sai (trước, sau và trung tâm) để triệt tiêu chênh lệch tốc độ, đồng thời lưu ý yêu cầu đường kính lốp trước – sau phải đồng nhất. Phần xe hybrid giới thiệu nguyên lý tổ hợp động cơ đốt trong và động cơ điện, cùng cơ chế tận dụng năng lượng phanh, dẫn ví dụ Honda Insight, Honda Civic và Toyota Prius.

Bài kết thúc bằng quy trình bảo dưỡng bên ngoài hệ thống truyền lực gồm ít nhất 8 công đoạn, từ bảo dưỡng các đăng, bảo dưỡng giảm xóc sau, bảo dưỡng phanh sau, tra mỡ trục càng sau, đến xiết ốc khung xe và rửa xe.

Bài 2 – Ly hợp ma sát (Mã bài: MĐ 34-02)

Bài trình bày đầy đủ từ phân loại đến thực hành sửa chữa. Về phân loại, ly hợp được phân theo ba tiêu chí: phương pháp truyền mô men (ma sát, thuỷ lực, điện từ), hình dáng bề mặt ma sát (hình đĩa, hình côn, hình trống) và số lượng đĩa ma sát (đơn, kép, nhiều đĩa).

Ba cấu hình được phân tích chi tiết:

  • Ly hợp một đĩa ma sát khô, thường đóng: Cấu tạo ba phần – phần chủ động (bánh đà, đĩa ép, vỏ ly hợp), phần bị động (đĩa ma sát lắp với trục sơ cấp hộp số bằng then hoa), và cơ cấu điều khiển (đòn mở, vòng bi tỳ, càng cua, bàn đạp).

  • Ly hợp hai đĩa ma sát khô, thường đóng: Bổ sung thêm đĩa ép trung gian và ba lò xo tách đĩa ép trung gian, dùng khi cần truyền công suất lớn trong không gian bị hạn chế.

  • Ly hợp dùng lò xo màng: Thay thế các lò xo xoắn hình trụ bằng một màng duy nhất dập bằng thép lá, phổ biến trên xe du lịch hiện đại. Ưu điểm gồm lực ép không bị ảnh hưởng khi đĩa ma sát mòn, kết cấu nhẹ, lực ép phân bố đều và đĩa ép không bị vênh.

Phần kiểm tra, sửa chữa bao gồm đĩa ép, đĩa ma sát, trục ly hợp, lò xo ép và cơ cấu điều khiển (cơ khí dùng thanh kéo hoặc dây cáp, và thuỷ lực). Bảng phân loại hư hỏng thường gặp liệt kê bảy nhóm hiện tượng (bị trượt, bị rung, không cắt hoàn toàn, phát tiếng kêu, bàn đạp rung, đĩa mau mòn, bàn đạp nặng) kèm nguyên nhân và biện pháp sửa chữa cụ thể.

Phần thực hành tham chiếu quy trình tháo – kiểm tra – lắp ly hợp trên xe Toyota Corolla serie AE, bao gồm kiểm tra vòng bi cắt ly hợp, kiểm tra độ thẳng hàng lá lò xo đĩa (độ không thẳng hàng lớn nhất 0,5 mm), kiểm tra độ đảo đĩa ly hợp (lớn nhất 0,8 mm), kiểm tra độ đảo bánh đà (lớn nhất 0,1 mm) và các tiêu chuẩn moment xiết (195 kg-cm, tương đương 19 N·m).

Bài 3 – Hộp số thường (Mã bài: MĐ 34-03)

Bài phân tích hai kiểu hộp số cơ khí: hộp số ngang (dùng cho xe FF) và hộp số dọc (dùng cho xe FR).

Với hộp số ngang 5 số tiến và 1 số lùi, giáo trình mô tả chi tiết cấu tạo các trục sơ cấp, thứ cấp và cơ chế gài số qua ống trượt. Nguyên lý hoạt động từng tay số được trình bày tuần tự (số 1 đến số 5 và số lùi), lưu ý rằng số 4 là tay số truyền thẳng (tỷ số truyền bằng 1) và số 5 là tay số tăng tốc (tốc độ trục thứ cấp nhanh hơn trục sơ cấp).

Cơ cấu đồng tốc được trình bày theo hai loại: có khóa (dùng trên hộp số C50 của Toyota, dùng cho xe FF) và không có khóa (dùng cho bánh răng số 5 ở một số kiểu xe). Tiến trình đồng tốc được chia thành năm bước: vị trí trung gian, bắt đầu đồng tốc, giữa quá trình đồng tốc, kết thúc đồng tốc và kết thúc chuyển số.

Cơ cấu vận hành phân biệt điều khiển từ xa (dùng cáp hoặc thanh nối, phổ biến ở xe FF) và điều khiển trực tiếp (cần số lắp trực tiếp lên hộp số, dùng ở xe FR). Các cơ cấu an toàn được phân tích gồm: cơ cấu tránh ăn khớp kép, cơ cấu tránh gài nhầm số lùi (với cơ chế chốt chặn số lùi), cơ cấu hãm số lùi và cơ cấu hãm chuyển số (bi hãm và lò xo tạo cảm giác gài số).

Bài 4 – Các đăng truyền lực

Bài tập trung vào cơ cấu truyền mô men xoắn giữa các trục không thẳng hàng (góc lệch α > 0°) với giá trị α thay đổi trong quá trình làm việc.

Bài 5 – Cầu chủ động

Bài phân tích cầu chủ động với chức năng nhận công suất từ động cơ, phân phối đến các bánh xe theo phương vuông góc, đồng thời nâng đỡ các bộ phận liên kết như hệ thống treo và sắc xi.

Kiến thức nền tảng được xây dựng

Về lý thuyết cơ bản: Giáo trình xây dựng hiểu biết về dòng truyền công suất: từ trục khuỷu → bánh đà → ly hợp → hộp số → các đăng → cầu chủ động → bánh xe. Sinh viên được hình thành tư duy về quan hệ giữa mô men xoắn, tốc độ vòng quay và hiệu suất truyền động.

Về nguyên lý cơ học: Lực ma sát trong ly hợp, nguyên lý tỷ số truyền trong hộp số, cơ chế đồng tốc và chức năng của bộ vi sai là những nền tảng lý thuyết được triển khai có hệ thống qua từng bài.

Về kỹ thuật bảo dưỡng – sửa chữa: Tư duy phát hiện hư hỏng dựa trên hiện tượng quan sát được (tiếng kêu, mùi cháy, rung, không cắt số) và định lượng bằng dụng cụ đo (thước cặp, đồng hồ so, dưỡng) được xây dựng nhất quán qua tất cả các bài.

Kỹ năng phát triển

Kỹ năng kỹ thuật: Tháo – lắp đúng quy trình từng cụm chi tiết; sử dụng dụng cụ kiểm tra (đồng hồ so, thước cặp, SST chuyên dùng) đúng phương pháp; thực hiện sửa chữa như tán đinh đĩa ma sát, mài đĩa ép, điều chỉnh khe hở vòng bi tỳ.

Kỹ năng phân tích: Xác định nguyên nhân hư hỏng từ hiện tượng; so sánh thông số đo với tiêu chuẩn kỹ thuật để ra quyết định sửa chữa hoặc thay thế; lập trình tự kiểm tra có hệ thống.

Kỹ năng thực hành an toàn: Chấp hành quy trình an toàn lao động, vệ sinh công nghiệp và quy phạm nghề công nghệ ô tô trong toàn bộ hoạt động thực hành.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm

Giáo trình được biên soạn theo hướng tiếp cận tích hợp lý thuyết – thực hành, áp dụng mô hình dạy nghề theo năng lực của Tổng cục Dạy nghề. Mỗi bài được cấu trúc theo trình tự: mục tiêu bài học → nhiệm vụ – yêu cầu – phân loại → cấu tạo và nguyên lý → hư hỏng – kiểm tra – sửa chữa → thực hành. Trình tự này giúp người học đi từ nhận thức tổng thể đến phân tích chi tiết và thực hành thao tác.

Bài tập và quy trình thực hành

Phần thực hành của từng bài được trình bày dưới dạng quy trình bước theo thứ tự rõ ràng. Ví dụ, quy trình thay tấm ma sát đĩa ly hợp chia thành bốn bước: (1) bỏ tấm ma sát cũ, (2) chọn tấm ma sát và đinh tán theo tiêu chuẩn kích thước, (3) khoan lỗ với hai mũi khoan có đường kính khác nhau, (4) tán đinh theo thứ tự đối xứng. Yêu cầu kỹ thuật sau sửa chữa được nêu định lượng: độ thụt sâu đinh tán từ 0,5 đến 1,5 mm, tấm ma sát không cong vênh, gõ có tiếng kêu gọn không bị rè.

Phần thực hành trên xe Toyota Corolla serie AE cung cấp tình huống kiểm tra thực tế, với các thông số cụ thể: độ đảo đĩa ly hợp lớn nhất 0,8 mm; độ đảo bánh đà lớn nhất 0,1 mm; độ không thẳng hàng lá lò xo đĩa lớn nhất 0,5 mm; moment xiết bu lông ly hợp 195 kg-cm.

Phương pháp kiểm tra trên xe

Bài 2 trình bày bốn nhóm phương pháp kiểm tra chức năng ly hợp không cần tháo máy: kiểm tra trục trặc khi cắt (gài số lùi không đạp ly hợp và quan sát tiếng va bánh răng), kiểm tra trượt ly hợp (gài số cao nhất, tăng ga rồi nhả từ từ), kiểm tra trục trặc khi ăn khớp (quan sát rung động khi khởi hành), và kiểm tra tiếng kêu (đạp – nhả bàn đạp nhiều lần). Các bước kiểm tra đều kèm chú ý an toàn và lưu ý kỹ thuật.

Đánh giá

Mô đun phân bổ 3 giờ kiểm tra trong tổng số 105 giờ. Nội dung kiểm tra bao gồm cả kiến thức lý thuyết (phân tích cấu tạo, nguyên nhân hư hỏng) và kỹ năng thực hành (thực hiện đúng quy trình tháo – lắp – kiểm tra theo tiêu chuẩn kỹ thuật).

Hướng dẫn tự học

Người học nên đọc phần nhiệm vụ – phân loại trước khi đến xưởng thực hành. Bảng hư hỏng – nguyên nhân – biện pháp trong từng bài có thể dùng làm tài liệu tra cứu nhanh trong quá trình thực hành. Các tiêu chuẩn kỹ thuật (kích thước cho phép, moment xiết, độ đảo giới hạn) cần được ghi nhớ và đối chiếu trong từng thao tác đo kiểm.

Điểm nổi bật và cập nhật nội dung

Nội dung phản ánh xu hướng công nghệ hiện hành

Giáo trình đề cập xe hybrid ngay trong Bài 1 như một kiểu truyền động đang được phát triển, giới thiệu nguyên lý kết hợp động cơ đốt trong và động cơ điện, cơ chế tái sinh năng lượng phanh và các lợi ích về tiêu thụ nhiên liệu và phát thải. Dẫn chứng cụ thể bao gồm Honda Insight, Honda Civic, Toyota Prius – các mẫu xe có thực trên thị trường.

Tích hợp tiêu chuẩn kỹ thuật xe cụ thể

Quy trình kiểm tra và sửa chữa trong giáo trình không dừng ở mô tả định tính mà cung cấp các thông số định lượng lấy từ tài liệu kỹ thuật thực tế: tiêu chuẩn độ đảo, độ mòn đinh tán, lực moment xiết và giới hạn cho phép của lò xo màng. Điều này phản ánh yêu cầu của công việc sửa chữa ô tô thực tế.

Phân tích hộp số C50 của Toyota

Cơ cấu đồng tốc loại có khóa được trình bày thông qua ví dụ hộp số C50 (dùng cho xe FF), một hộp số thực tế phổ biến trong dòng xe Toyota. Cách tiếp cận lấy mẫu xe thực làm trục phân tích giúp người học liên hệ lý thuyết với thiết bị gặp trong thực tiễn nghề nghiệp.

Hệ thống kiểu xe và bố trí động cơ

So với cách trình bày truyền thống chỉ mô tả đơn thuần, giáo trình phân tích ưu – nhược điểm của từng kiểu bố trí FF, FR, 4WD trên các chiều: an toàn chủ động (ổn định hướng, quay vòng), tiện nghi khoang hành khách, điều kiện bảo dưỡng và trọng tâm xe.

Tính ứng dụng nghề nghiệp

Phần bảo dưỡng bên ngoài hệ thống truyền lực (Bài 1) trình bày quy trình 8 công đoạn với mục đích cụ thể: ngăn chặn hư hỏng lớn có thể xảy ra, duy trì trạng thái hoạt động tốt, kéo dài tuổi thọ xe và giúp khách hàng tiết kiệm chi phí. Cách đặt vấn đề gắn trực tiếp với yêu cầu thực tiễn nghề sửa chữa.

Đối tượng sử dụng giáo trình

Sinh viên mục tiêu

Giáo trình được biên soạn cho sinh viên ngành Công nghệ Ô tô trình độ cao đẳng, tiếp cận mô đun MĐ 34 sau khi đã hoàn thành các mô đun MĐ 20, MĐ 21 và MĐ 28. Đây thường là sinh viên năm thứ hai hoặc năm thứ ba trong chương trình cao đẳng, giai đoạn chuyển sang học chuyên môn sâu.

Kiến thức nền cần có

Trước khi học mô đun này, sinh viên cần có hiểu biết nền về: cơ học kỹ thuật cơ bản (lực, mô men, ma sát); nguyên lý hoạt động của động cơ đốt trong; kiến thức cơ bản về vật liệu và dung sai kỹ thuật; và kỹ năng sử dụng dụng cụ cầm tay và thiết bị đo cơ bản. Các nội dung này thường được trang bị qua các mô đun MĐ 20, MĐ 21 và MĐ 28.

Giảng viên và hướng dẫn sử dụng

Với giảng viên, giáo trình có thể được sử dụng theo trình tự bài học song song với chương trình mô đun. Phần mục tiêu đầu mỗi bài cung cấp cơ sở để thiết kế bài kiểm tra và đánh giá năng lực. Bảng hư hỏng – nguyên nhân – biện pháp trong Bài 2 có thể dùng làm cơ sở cho các bài tập tình huống (case-based learning) trong xưởng thực hành. Các thông số kỹ thuật cụ thể giúp giảng viên thiết kế bài tập đo kiểm có tiêu chuẩn đánh giá rõ ràng.

Tự học và tra cứu

Người tự học nghề sửa chữa ô tô có thể sử dụng giáo trình như tài liệu tra cứu theo từng cụm chi tiết. Cấu trúc thống nhất của mỗi bài (nhiệm vụ → cấu tạo → nguyên lý → hư hỏng → kiểm tra → sửa chữa) cho phép tra cứu nhanh theo từng giai đoạn công việc trong thực tiễn. Thợ sửa chữa ô tô đang hành nghề cũng có thể tham khảo phần tiêu chuẩn kỹ thuật và quy trình sửa chữa khi cần đối chiếu.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho sinh viên cao đẳng ngành Công nghệ Ô tô, đặc biệt giai đoạn học mô đun chuyên môn sau khi đã có kiến thức nền về động cơ và kỹ thuật cơ sở. Theo lời giới thiệu của giáo trình, tài liệu còn phục vụ "học viên học nghề và thợ sửa chữa ô tô" với kiến thức "cơ bản cả về lý thuyết và kỹ năng bảo dưỡng, sửa chữa hệ thống truyền lực". Sinh viên năm cuối cao đẳng cần ôn tập trước kỳ thực tập tốt nghiệp cũng là đối tượng phù hợp.

2. Cần kiến thức nền nào để học hiệu quả?

Người học cần nắm được nguyên lý hoạt động của động cơ đốt trong (để hiểu khái niệm mô men xoắn và công suất từ trục khuỷu), có hiểu biết cơ bản về lực ma sát và cơ học chuyển động quay, biết đọc bản vẽ kỹ thuật cơ bản và sử dụng được dụng cụ đo cầm tay. Các mô đun tiên quyết theo chương trình là MĐ 20, MĐ 21 và MĐ 28.

3. Điểm khác biệt của giáo trình này so với tài liệu tham khảo khác?

Giáo trình được biên soạn theo chương trình của Tổng cục Dạy nghề, tích hợp cả lý thuyết và quy trình thực hành trong từng bài. Nội dung gắn liền với các mẫu xe và hộp số cụ thể (Toyota Corolla serie AE, hộp số C50 của Toyota) và cung cấp các thông số kỹ thuật định lượng (moment xiết, giới hạn mòn, độ đảo cho phép) phù hợp với yêu cầu thực hành sửa chữa. Đây là điểm phân biệt so với các tài liệu lý thuyết thuần túy.

4. Làm sao để tự học hiệu quả từ giáo trình này?

Người học nên đọc phần nhiệm vụ – phân loại đầu mỗi bài để có bức tranh tổng thể trước khi đi vào chi tiết cấu tạo. Tiếp theo, đọc phần cấu tạo kết hợp với hình vẽ (các hình được đánh số trong từng bài) để hình dung không gian ba chiều của cụm chi tiết. Phần hư hỏng – nguyên nhân – biện pháp nên được học bằng cách tự đặt câu hỏi ngược: "Nếu thấy hiện tượng X, nguyên nhân có thể là gì?" Cuối cùng, các tiêu chuẩn kỹ thuật cần ghi chép riêng để tra cứu nhanh trong thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình được ban hành kèm theo quyết định của Trường Cao đẳng Cơ điện Hà Nội và áp dụng theo chương trình của Tổng cục Dạy nghề. Các tài liệu bổ trợ trong thực hành bao gồm cẩm nang sửa chữa của nhà sản xuất xe (giáo trình dẫn chiếu "tham khảo cẩm nang sửa chữa" khi lắp đĩa ly hợp) và các tiêu chuẩn kỹ thuật của thiết bị SST (Special Service Tool) chuyên dụng. Sinh viên có thể bổ sung bằng các tài liệu kỹ thuật của Toyota hoặc các hãng xe có trong chương trình thực hành tại xưởng.

Kết luận

Giáo trình Hệ thống truyền lực ô tô (MĐ 34) cung cấp nền tảng kiến thức có hệ thống về cấu tạo, nguyên lý hoạt động, chẩn đoán hư hỏng và quy trình sửa chữa các cụm chi tiết truyền lực trên ô tô. Nội dung được tổ chức theo lộ trình từ tổng quan đến chi tiết, từ lý thuyết đến thực hành, phù hợp với mục tiêu đào tạo nghề kỹ thuật ở trình độ cao đẳng.

Để phát huy tốt nhất giá trị của tài liệu, người học nên sử dụng song song với thực hành tại xưởng, đối chiếu thường xuyên các tiêu chuẩn kỹ thuật được nêu trong từng bài với kết quả đo thực tế, và tham khảo thêm cẩm nang sửa chữa của nhà sản xuất đối với các mẫu xe cụ thể. Sau mô đun này, người học có thể tiếp tục với các mô đun về hệ thống phanh, hệ thống lái và hệ thống điện ô tô để hoàn thiện chương trình đào tạo kỹ thuật viên ô tô.

Mã tài liệu: MĐ 34 – Trường Cao đẳng Cơ điện Hà Nội, Bộ Nông nghiệp và Phát triển Nông thôn. Chủ biên: Lê Tuấn Tài.
