BÁO CÁO THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN HÀN HỒ QUANG (MĐ 27)

Tổng quan về giáo trình

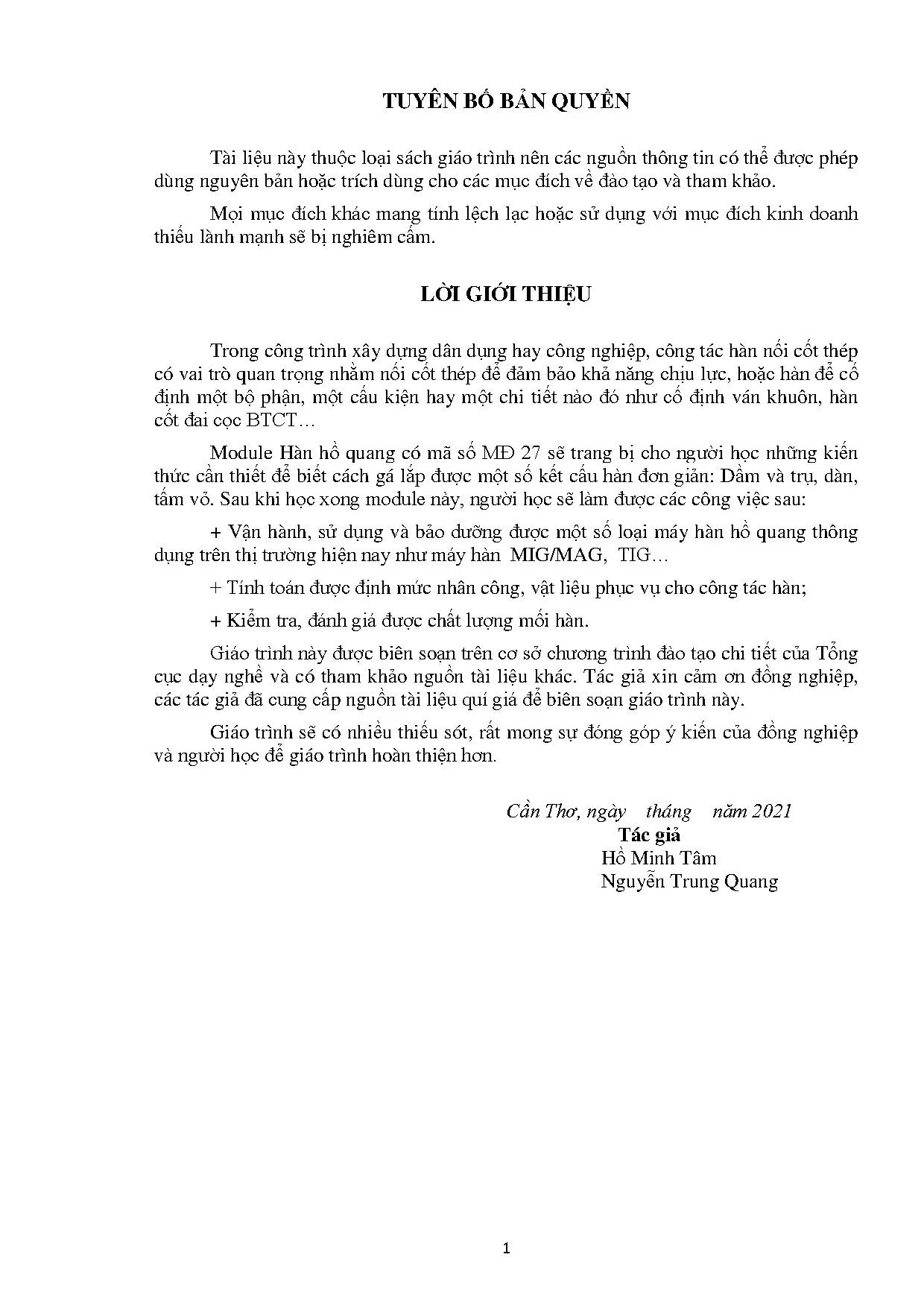

Giáo trình Mô đun Hàn hồ quang (Mã số mô đun: MĐ 27) được biên soạn bởi tác giả Hồ Minh Tâm và Nguyễn Trung Quang (Cần Thơ, năm 2021) dựa trên chương trình đào tạo chi tiết của Tổng cục Dạy nghề. Tài liệu được thiết kế với thời lượng đào tạo chuẩn 60 giờ, bao gồm 30 giờ lý thuyết, 26 giờ thực hành và 4 giờ kiểm tra, đánh giá.

Về vị trí trong chương trình đào tạo, mô đun MĐ 27 được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun chuyên nghề xây dựng cơ bản như công tác xây, trát, láng, lát và ốp. Mục tiêu của giáo trình là trang bị hệ thống kiến thức lý thuyết và kỹ năng kỹ thuật nhằm giúp người học:

  • Vận hành, điều chỉnh và bảo dưỡng các thiết bị hàn điện hồ quang thông dụng (như máy hàn biến áp, máy hàn chỉnh lưu bán dẫn, máy hàn biến tần Inverter/MOSFET ASTRO 250DC).
  • Nắm vững quy trình công nghệ hàn nối cốt thép trong thi công kết cấu bê tông cốt thép (dầm, trụ, dàn, bản vỏ, cốt đai cọc bê tông cốt thép, cố định ván khuôn).
  • Tính toán định mức tiêu hao vật liệu que hàn và định mức nhân công trong thi công.
  • Kiểm tra, phân tích khuyết tật và đánh giá chất lượng mối hàn theo tiêu chuẩn kỹ thuật hiện hành.

Cấu trúc giáo trình tiếp cận theo mô hình kết hợp chặt chẽ giữa cơ sở khoa học vật lý - điện kỹ thuật hàn, phương pháp tính toán thông số công nghệ thực nghiệm và quy trình thao tác thực hành trực tiếp tại xưởng hoặc công trường.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ qua 9 bài học và các tài liệu kỹ thuật liên quan:

  • Bài 1. Vận hành máy hàn điện (Trang 4–9): Trình bày cấu tạo, thông số kỹ thuật của máy hàn ASTRO 250DC (nguồn 3 pha 380V $\pm 10%$, tần số 50Hz, công suất 6 kVA / 9 kW, điện áp không tải cực đại 64V, điện áp hàn 30V, cấp bảo vệ IP23S). Phân tích bản chất vật lý của hồ quang điện, yêu cầu về đường đặc tính ngoài dốc liên tục của nguồn điện hàn hồ quang tay, quan hệ giữa đường đặc tính tĩnh của hồ quang và đặc tính ngoài của máy tại các điểm làm việc A và B. Nguyên lý làm việc của máy biến áp hàn xoay chiều (kiểu CT, cải tiến CTH năm 1925 của Viện sĩ Nikitin) và máy hàn chỉnh lưu 1 pha, 3 pha dùng đi-ốt bán dẫn Selen/Silic dạng cầu 6 van.
  • Bài 2. Gây và di chuyển que hàn (Trang 10–15): Bản chất chuyển dịch kim loại lỏng vào vũng hàn dưới tác động của trọng lực, sức căng bề mặt, cường độ điện trường và áp lực khí cháy. Hai phương pháp gây hồ quang: ma sát (quẹt diêm) và mổ thẳng (tiếp xúc va chạm). 6 quỹ đạo di chuyển que hàn: đường thẳng, đường thẳng đi lại, hình răng cưa, hình bán nguyệt, hình tam giác (tam giác nghiêng và tam giác cân), hình tròn (tròn đều và tròn lệch). Các quy tắc an toàn lao động chống điện giật, bức xạ tia hồ quang, ngộ độc khí thải (phosgene) và hỏa hoạn.
  • Bài 3. Khởi đầu mối hàn và kết thúc mối hàn (Trang 16–17): Hiện tượng nhiệt độ thấp ban đầu gây độ ngấu nông và biện pháp dự nhiệt hồ quang dài; kỹ thuật lấp đầy rãnh hồ quang (crater) để chống nứt; 4 kiểu đầu nối mối hàn liên tục.
  • Bài 4. Hàn nối cốt thép chồng mí (Trang 17–25): Đặc điểm truyền lực gián tiếp qua bê tông, ứng suất đàn hồi, tính toán chế độ hàn gồm đường kính que hàn $d$, dòng điện hàn $I_h$, điện áp $U_h$, vận tốc hàn $V_h$, số lớp hàn $n$, chiều dài tối thiểu đường hàn góc $L_w$. Phân tích nguyên nhân và biện pháp khắc phục các khuyết tật: nứt nóng ($t > 1000^\circ\text{C}$), nứt nguội ($t < 1000^\circ\text{C}$), rỗ khí, lẫn xỉ, cháy cạnh, hàn không ngấu, lệch hồ quang.
  • Bài 5. Hàn nối cốt thép có thanh ốp (Trang 26–34): Kỹ thuật lắp đặt thanh ốp cùng đường kính song song hai bên mối nối để đảm bảo đồng trục. Xác định thông số kích thước mối hàn góc chữ V, chế độ hàn cho thép CT3 ($250 \times 100 \times 6\text{ mm}$), kiểm soát an toàn điện và thao tác đính gá.
  • Bài 6. Hàn nối cốt thép có tấm lót hình máng và các dạng liên kết kết cấu (Trang 34–53): Định nghĩa và phân loại liên kết kết cấu, liên kết hàn đính, hàn góc vát (Flare-bevel fillet weld), hàn góc chữ V (Flare-vee fillet weld), liên kết hàn đối đầu (Butt joint), liên kết hàn ốp táp (Splice joint), liên kết hàn chữ thập (Cruciform joint). Quy định về nung nóng sơ bộ dựa trên hàm lượng carbon tương đương ($C_e$) và năng lượng đường ($Q$). Quy trình thử nghiệm cơ tính (thử kéo) và thử kim tương để phê chuẩn quy trình hàn (WPS) và chứng nhận tay nghề thợ hàn theo tiêu chuẩn TCVN.
  • Bài 7. Cắt thép cacbon bằng que hàn hồ quang tay (Trang 54–56): Phương pháp sử dụng dòng điện hàn cường độ cao để nung chảy và thổi kim loại khỏi rãnh cắt.
  • Bài 8. Khuyết tật hàn và các phương pháp kiểm tra (Trang 57–64): Phương pháp kiểm tra bằng mắt thường, dụng cụ đo kiểm kích thước hình học và phương pháp kiểm tra không phá hủy (NDT) bằng chụp ảnh phóng xạ (Radiographic Testing).
  • Bài 9. Tính vật liệu, nhân công trong quá trình hàn (Trang 65–71): Phương pháp xác định diện tích đắp $F_đ$, hệ số đắp $\alpha_đ$, khối lượng kim loại đắp, tiêu hao que hàn có tính đến đầu mẩu (40 mm) và định mức ca máy, giờ công thợ hàn.
Progression Logic của giáo trình:
[Cơ sở thiết bị & An toàn] -> [Kỹ năng gây hồ quang & Di chuyển cơ bản]
  -> [Kỹ thuật xử lý đầu/cuối mối hàn] -> [Công nghệ hàn liên kết cốt thép (chồng mí, ốp, máng, đối đầu)]
  -> [Tính toán thông số nhiệt, kiểm soát khuyết tật & Thử nghiệm TCVN] -> [Định mức kinh tế - kỹ thuật]

Kiến thức nền tảng được xây dựng

  1. Lý thuyết nguồn điện và cung hồ quang: Thiết lập điều kiện đốt cháy và duy trì hồ quang ổn định thông qua sự cân bằng giữa điện thế không tải $U_0$ ($55–80\text{V}$ với nguồn xoay chiều, $30–55\text{V}$ với nguồn một chiều), điện thế hàn $U_h$ ($25–45\text{V}$ với nguồn xoay chiều, $16–35\text{V}$ với nguồn một chiều) và giới hạn dòng ngắn mạch $I_đ = (1,3–1,4) I_h$.
  2. Cơ sở luyện kim hàn: Cơ chế hình thành 3 vùng kim loại (vùng mối hàn, vùng ảnh hưởng nhiệt - HAZ, vùng kim loại cơ bản không ảnh hưởng nhiệt); công thức xác định hàm lượng carbon tương đương: $$C_e = \text{C} + \frac{\text{Mn}}{6} + \frac{\text{Cr} + \text{Mo} + \text{V}}{5} + \frac{\text{Ni} + \text{Cu}}{15} \quad (%)$$
  3. Cơ học liên kết hàn cốt thép: Công thức tính toán khả năng chịu tải cắt của liên kết hàn $F$: $$F = w \times T \times L_w \quad (\text{N})$$ (Trong đó: $w$ là cường độ chịu cắt của kim loại hàn (MPa); $T$ là chiều dày tính toán của mối hàn (mm); $L_w$ là chiều dài đường hàn (mm)).
  4. Năng lượng đường hàn: Xác định đại lượng $Q$ khống chế tốc độ làm nguội: $$Q = \left(\frac{U \times I}{V}\right) \times 10^{-3} \quad (\text{kJ/mm})$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đấu nối thiết bị 3 pha, điều chỉnh dòng hàn qua biến trở và khe hở từ trở $a$; mồi hồ quang bằng phương pháp quẹt/mổ; điều khiển đồng thời 3 chuyển động que hàn (chuyển động trục que, chuyển động dọc trục hàn và dao động ngang); khống chế chiều dài hồ quang $2–4\text{ mm}$.
  • Kỹ năng phân tích (Analytical skills): Phân tích thành phần hóa học thép cốt để tra cứu nhiệt độ nung nóng sơ bộ tối thiểu ($0–100^\circ\text{C}$ tùy theo $C_e$ và mức khuếch tán hydro); nhận diện dạng khuyết tật (nứt, rỗ khí, ngậm xỉ, cháy cạnh) thông qua hình ảnh vĩ mô và mặt cắt mẫu kim tương.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Gia công lắp ghép liên kết hàn đối đầu, ghép chồng, chữ thập, liên kết có thanh ốp và máng đỡ; cắt tẩy gốc mối hàn hai mặt; thực hiện quy trình kiểm tra thử kéo phá hủy và lập bảng định mức vật tư nhân công.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp lý thuyết gắn liền với rèn luyện thao tác kỹ năng thực hành:

  • Phân bổ thời lượng: Tổng quỹ thời gian 60 giờ được chia thành 50% thời lượng lý thuyết chuyên sâu (30 giờ), 43,3% thời lượng luyện tập thao tác tại xưởng (26 giờ) và 6,7% thời lượng kiểm tra đánh giá độc lập (4 giờ).
  • Hệ thống bài tập thực hành: Bài tập được thiết kế trên các phôi mẫu tiêu chuẩn hóa, ví dụ: thép tấm CT3 kích thước $250 \times 100 \times 6\text{ mm}$, thép cốt bê tông đường kính danh định từ $6\text{ mm}$ đến $50\text{ mm}$. Người học thực hành hàn trên các tư thế không gian: hàn bằng (1G/1F), hàn ngang (2G/2F), hàn đứng (3G/3F) và hàn ngửa (4G/4F).
  • Phương pháp đánh giá:
    1. Đánh giá định tính ngoại quan: Kiểm tra độ đồng đều về chiều cao, chiều rộng, độ thẳng trục của mối hàn, độ lệch tâm liên kết đối đầu ($\le 10% d$ hoặc $\le 3\text{ mm}$).
    2. Đánh giá cơ tính phá hủy: Thử kéo mối hàn theo mẫu thử $L_{\min} = 8d + 500\text{ mm}$ (hoặc $L_{\min} = 8d + 500 + L_1\text{ mm}$ đối với liên kết ghép chồng/ốp táp) với tốc độ gia tải không vượt quá $10\text{ MPa/s}$.
    3. Đánh giá cấu trúc kim tương: Cắt mẫu kiểm tra cấu trúc tinh thể, góc xuyên và ranh giới nóng chảy dưới kính phóng đại đến 5 lần.
  • Chỉ dẫn tự học: Giáo trình yêu cầu người học tự đọc hiểu các bảng thông số kỹ thuật (Bảng tra cứu đường kính que hàn theo chiều dày phôi, Bảng năng lượng đường ứng với hiệu suất que hàn $\le 110%$, $110–130%$ và $> 130%$), đồng thời nghiên cứu các quy tắc an toàn về chống sốc điện, bảo vệ mắt khỏi tia tử ngoại/hồng ngoại bằng kính hàn phù hợp tiêu chuẩn.

Điểm nổi bật và cập nhật

  1. Tích hợp công nghệ thiết bị hiện đại: Bên cạnh việc giảng dạy nguyên lý máy hàn xoay chiều truyền thống (kiểu CT, CTH), giáo trình cập nhật chi tiết cấu tạo và chế độ làm việc của các dòng máy hàn bán dẫn biến tần Inverter sử dụng MOSFET (điển hình là máy hàn ASTRO 250DC) và máy hàn chỉnh lưu 3 pha với mạch cầu 6 đi-ốt có hiệu suất sử dụng lưới điện cao và độ nhấp nhô dòng điện cực nhỏ.
  2. Chuẩn hóa theo Tiêu chuẩn Quốc gia (TCVN): Giáo trình đối chiếu trực tiếp chất lượng mối hàn và quy trình thử nghiệm với các bộ tiêu chuẩn Việt Nam hiện hành trong ngành xây dựng, cụ thể:
    • TCVN 1651-1:2008: Thép cốt bê tông – Phần 1: Thép thanh tròn trơn.
    • TCVN 1651-2:2008: Thép cốt bê tông – Phần 2: Thép thanh vằn.
    • TCVN 6288:1997: Dây thép vuốt nguội để làm cốt bê tông và sản xuất lưới thép hàn làm cốt.
  3. Định lượng hóa thông số công nghệ nhiệt: Quy trình thi công không dừng lại ở thao tác thủ công mà cung cấp hệ thống công thức tính toán toán học chính xác cho nhiệt lượng nung nóng sơ bộ, năng lượng đường $Q$, giới hạn gia nhiệt tối đa không quá $325^\circ\text{C}$ (đo tại vị trí cách điểm hàn $25\text{ mm}$) nhằm ngăn ngừa hiện tượng suy giảm cơ tính vùng ảnh hưởng nhiệt.
  4. Ứng dụng thực tế trong thi công xây dựng: Các dạng liên kết hàn được mô tả chi tiết gắn liền với cấu kiện thực tế: hàn nối cốt đai cọc bê tông cốt thép, hàn định vị cốt thép dầm trụ, gá lắp ván khuôn định hình và hàn liên kết tấm lót hình máng chịu tải trọng lớn.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Người học thuộc hệ Cao đẳng, Trung cấp nghề Công nghệ Hàn, Kỹ thuật Xây dựng công trình dân dụng và công nghiệp.
    • Sinh viên ngành Kỹ thuật Xây dựng cần học phần thực hành kỹ thuật thi công cốt thép.
  • Kiến thức tiên quyết:
    • Hoàn thành các mô đun kỹ thuật nghề cơ bản (Xây, trát, láng, lát, ốp).
    • Có hiểu biết nền tảng về an toàn điện công nghiệp, hình họa - vẽ kỹ thuật xây dựng và dung sai đo lường.
  • Giảng viên và kỹ thuật viên:
    • Làm tài liệu giảng dạy chuẩn cho 60 giờ mô đun MĐ 27.
    • Sử dụng hệ thống biểu bảng kỹ thuật (Bảng 1 đến Bảng 11) để ra đề bài kiểm tra thực hành, thiết lập quy trình kiểm tra tay nghề thợ hàn tại xưởng.
  • Kỹ sư công trường và thợ hàn:
    • Sử dụng làm tài liệu tra cứu các công thức tính toán kích thước đường hàn, thiết lập quy trình hàn (WPS), kiểm tra khuyết tật mối hàn cốt thép tại các dự án xây dựng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được xây dựng theo chuẩn mô đun nghề (MĐ 27) của Tổng cục Dạy nghề, phù hợp cho học viên học nghề cơ khí hàn, sinh viên ngành xây dựng công trình, kỹ thuật viên giám sát thi công và thợ hàn cốt thép kết cấu bê tông.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học mô đun này?

Người học cần hoàn thành các mô đun xây dựng cơ bản (xây, trát, láng, lát, ốp), nắm vững kiến thức an toàn điện cơ bản và các nguyên lý cơ bản của bản vẽ kết cấu cốt thép bê tông.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu hàn cơ khí nói chung?

Giáo trình tập trung chuyên biệt vào kỹ thuật hàn nối cốt thép trong công trình xây dựng (liên kết chồng mí, liên kết ốp táp, liên kết có máng đỡ, liên kết chữ thập). Mọi chỉ dẫn công nghệ, phương pháp nung nóng sơ bộ và thử nghiệm đều gắn chặt với tiêu chuẩn thép xây dựng TCVN 1651:2008 và TCVN 6288:1997.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp việc ghi nhớ công thức tính toán (dòng điện, đường kính que hàn, diện tích đắp, năng lượng đường) với việc quan sát, thực hành phân tích các biểu bảng kỹ thuật (Bảng gia nhiệt, Bảng khuyết tật). Sau đó, đối chiếu trực tiếp các bước thao tác an toàn và các dạng chuyển động que hàn khi luyện tập tại xưởng.

5. Tài liệu có cung cấp các bảng tra cứu thông số kỹ thuật kèm theo không?

Có. Giáo trình tích hợp hệ thống bảng tra cứu thực nghiệm gồm: Bảng chọn đường kính que hàn và dòng điện hàn theo đường kính thép cốt (Bảng 11); Bảng trị số gia nhiệt tối thiểu cho liên kết hàn đối đầu/chữ thập theo $C_e$ và lượng hydro; Bảng năng lượng đường cho que hàn hiệu suất $\le 110%$, $110–130%$, $> 130%$; Bảng quy chuẩn kích thước mẫu thử kéo và thử kim tương.

Kết luận

Giáo trình Mô đun Hàn hồ quang (MĐ 27) do Hồ Minh Tâm và Nguyễn Trung Quang biên soạn là tài liệu giảng dạy kỹ thuật có tính thực tiễn cao, hệ thống hóa toàn bộ kiến thức công nghệ hàn hồ quang tay ứng dụng trong lĩnh vực xây dựng. Giáo trình cung cấp lộ trình học tập logic từ lý thuyết mạch điện, thiết bị hàn (máy biến áp, máy hàn chỉnh lưu, máy hàn Inverter ASTRO 250DC), phương pháp thao tác mồi/chuyển động que hàn, đến kỹ thuật gia công các dạng liên kết cốt thép chịu lực phức tạp. Bên cạnh đó, việc tích hợp phương pháp tính toán kinh tế kỹ thuật (định mức que hàn, giờ công) và quy trình kiểm tra thử nghiệm cơ tính theo chuẩn TCVN 1651:2008 khẳng định giá trị ứng dụng học thuật và nghề nghiệp của tài liệu trong hệ thống đào tạo kỹ thuật xây dựng.
