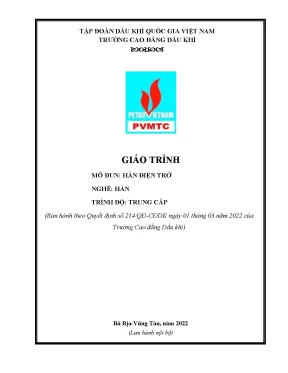

THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH HÀN ĐIỆN TRỞ

  • Tên giáo trình: Giáo trình Mô đun: Hàn điện trở
  • Mã mô đun: MECW52170
  • Trình độ đào tạo: Trung cấp / Cao đẳng nghề Hàn
  • Cơ quan ban hành: Trường Cao đẳng Dầu khí (Ban hành theo Quyết định số 214/QĐ-CĐDK ngày 01 tháng 03 năm 2022)
  • Địa danh, năm xuất bản: Bà Rịa – Vũng Tàu, 2022
  • Ban biên soạn: Nguyễn Công Khai (Chủ biên), Trần Nam An, An Đình Quân
  • Thời lượng đào tạo: 60 giờ (Lý thuyết: 10 giờ; Thực hành, thí nghiệm, bài tập: 48 giờ; Kiểm tra: 02 giờ)
  • Số tín chỉ: 02 tín chỉ

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Hàn điện trở (Mã số: MECW52170) là tài liệu đào tạo chuyên môn bắt buộc thuộc khối kiến thức chuyên ngành của chương trình đào tạo nghề Hàn trình độ trung cấp và cao đẳng tại Trường Cao đẳng Dầu khí. Về vị trí trong khung chương trình, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung, các môn học cơ sở khối ngành cơ khí và toàn bộ hệ thống mô đun chuyên môn tiên quyết từ mã môn MECW52162 đến MECW52169.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Mô tả cấu tạo, nguyên lý làm việc của thiết bị và dụng cụ hàn điện trở; tính toán chính xác chế độ hàn phù hợp với chiều dày, tính chất cơ lý của vật liệu và kiểu liên kết hàn.
  • Về kỹ năng: Vận hành thành thạo thiết bị hàn điện trở điểm và hàn điện trở đường; gia công mối hàn đạt yêu cầu kỹ thuật về độ ngấu, không khuyết tật, ít biến dạng.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ quy định an toàn lao động và vệ sinh công nghiệp; rèn luyện tác phong kỷ luật, cẩn thận và tính trung thực trong thao tác kỹ thuật.

Cấu trúc giáo trình gồm 04 bài học chính, được xây dựng theo phương pháp tiếp cận năng lực thực hiện. Điểm đặc thù của tài liệu là tập trung chuyên sâu vào công nghệ hàn tiếp xúc áp lực dùng để nối ghép các kết cấu kim loại tấm mỏng, giải quyết các hạn chế công nghệ mà các phương pháp hàn hồ quang truyền thống khó đáp ứng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình gồm 04 bài học với trình tự phát triển logic từ nguyên lý cơ bản, thiết bị máy móc đến quy trình công nghệ chi tiết:

  1. Bài 1: Các kiến thức cơ bản hàn tiếp xúc điểm, tiếp xúc đường (8 giờ lý thuyết): Cung cấp cơ sở nhiệt động học, bản chất truyền nhiệt và tạo áp lực; phân loại hàn tiếp xúc (hàn điểm hai phía, hàn một phía có đệm đồng, hàn điểm nhô); cấu tạo và phân loại điện cực (nhóm A - hợp kim đồng; nhóm B - hợp kim đồng kết hợp Tungsten thiêu kết); công thức tính đường kính điện cực; nguyên lý hàn đường (liên tục, gián đoạn, bước) và các thông số chế độ hàn.
  2. Bài 2: Vận hành, sử dụng máy hàn tiếp xúc điểm, tiếp xúc đường (4 giờ thực hành): Cấu tạo máy hàn điện trở gồm biến áp hàn ($U_1 = 380\text{V}$, $U_2 = 1,8 \div 10\text{V}$), cơ cấu tạo lực ép (cơ khí, khí nén, thủy lực), hệ thống làm mát tuần hoàn bằng nước và bộ điều khiển chu trình hàn. Phân tích chi tiết máy hàn điểm công nghiệp MT-2103 (công suất định mức 122 kVA, dòng hàn cực đại 21 kA, điều khiển thyristor).
  3. Bài 3: Hàn tiếp xúc điểm (Thực hành): Thiết lập quy trình chuẩn bị thiết bị, đồ gá, chuẩn bị phôi hàn thép carbon thấp kích thước $100 \times 250 \times 1\text{ mm}$ (gá chồng 20 mm, khoảng cách bước hàn 40 mm); tính toán thông số chế độ hàn ($I_h = 8,5 \div 9\text{ kA}$, $t_h = 0,12 \div 0,16\text{ s}$, lực ép $F_e = 2,5 \div 3\text{ kN}$); kỹ thuật định vị, thao tác hàn và kiểm tra khuyết tật mối hàn.
  4. Bài 4: Hàn tiếp xúc đường (Thực hành): Quy trình gá lắp phôi kim loại tấm, tính toán bề rộng con lăn, vận tốc hàn, chu trình dòng điện cho hàn đường liên tục và gián đoạn; kiểm tra chất lượng liên kết đường hàn kín.
       Chu trình biến thiên lực ép và dòng điện hàn điểm:

       Giai đoạn:      (t1)          (t2)           (t3)   (t4)
                     Ép sơ bộ      Dòng hàn       Ép rèn   Nghỉ

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết dựa trên các nguyên lý vật lý và luyện kim mối hàn:

  • Định luật Joule – Lenz: Cơ chế biến đổi điện năng thành nhiệt năng tại điện trở tiếp xúc: $$Q = I^2 \cdot R \cdot t \quad \text{hoặc} \quad Q = 0,24 \cdot I^2 \cdot R \cdot t \quad (\text{calo})$$
  • Cơ chế tạo liên kết kim loại dưới áp lực qua 3 giai đoạn: Giai đoạn 1 (tiếp xúc đỉnh nhám cục bộ), Giai đoạn 2 (nung nóng dẻo/chảy cục bộ phá hủy màng oxit, hình thành tinh thể chung), Giai đoạn 3 (ép biến dạng tạo liên kết đồng nhất 100% diện tích).
  • Mật độ dòng điện hàn: Tương quan giữa dòng điện và diện tích làm việc của đầu điện cực: $$J = \frac{I}{A}$$
  • Hệ thống tính toán kích thước hình học điện cực:
    • Theo chuẩn inch: $D = 0,10\text{ inch} + 2t$ (với $t$ là chiều dày tấm).
    • Theo chuẩn mét: $d = 2\delta + 3\text{ mm}$ (với chiều dày chi tiết $\delta < 3\text{ mm}$) và $d = 1,5\delta + 5\text{ mm}$ (khi $\delta > 5\text{ mm}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đấu nối hệ thống điện động lực 380V; kiểm tra lưu lượng dòng nước làm mát điện cực; mài sửa góc vát đầu điện cực đúng kích thước hình học; lập trình các thông số chu trình hàn trên tủ điều khiển.
  • Kỹ năng phân tích: Đánh giá các thông số chế độ cứng (thời gian $0,2 \div 1,5\text{ s}$, mật độ dòng $120 \div 360\text{ A/mm}^2$) và chế độ mềm (thời gian $2 \div 3\text{ s}$, mật độ dòng $80 \div 160\text{ A/mm}^2$); chẩn đoán nguyên nhân khuyết tật (quá nhiệt, bắn tóe kim loại, nứt ngầm, không ngấu, thủng phôi).
  • Kỹ năng thực hành nghề nghiệp: Gia công liên kết hàn điểm đơn, hàn điểm nhiều lớp, hàn đường liên tục trên phôi thép carbon thấp đạt yêu cầu chịu tải và độ kín khít; kiểm tra chất lượng bằng phương pháp quang học và siêu âm NDT.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm của giáo trình được xây dựng theo định hướng giáo dục nghề nghiệp tích hợp:

  • Phương pháp giảng dạy của giảng viên: Kết hợp thuyết trình ngắn về cơ sở giải thuật và nguyên lý; giảng dạy trực quan bằng vật thể và hình chiếu; quy trình thao tác mẫu chuẩn xác tại xưởng hàn; hướng dẫn kèm cặp thường xuyên và phân tích lỗi sai trực tiếp tại bàn máy.
  • Bài tập và thực hành thực tế: Sinh viên được biên chế theo nhóm nhỏ từ 2 đến 4 người học, sử dụng trực tiếp 02 máy hàn điện trở. Quá trình thực hành yêu cầu thực hiện đầy đủ các bước: cắt phôi kích thước $100 \times 250 \times 1\text{ mm}$, tẩy sạch màng oxit bề mặt, vạch dấu định vị bước hàn (25 mm ở đầu mép, 40 mm giữa các điểm), gá kẹp chồng mép 20 mm và thực hiện quy trình hàn thử - hiệu chỉnh - hàn hoàn thiện.
  • Phương pháp đánh giá: Áp dụng theo Quy chế đào tạo Cao đẳng hệ chính quy (Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội). Cơ cấu điểm số bao gồm:
    • Điểm kiểm tra thường xuyên (Hệ số 1, chiếm 40%): Thực hiện kiểm tra thực hành sau 15 giờ và 45 giờ học nhằm đánh giá các chuẩn đầu ra A1, A2, B1, C1.
    • Điểm thi kết thúc môn học (Chiếm 60%): Đánh giá kỹ năng thực hành tổng hợp sau 60 giờ học.
  • Quy định tự học và kỷ luật xưởng: Sinh viên bắt buộc nghiên cứu tài liệu và phiếu hướng dẫn công nghệ trước khi vào xưởng; tham gia 100% các buổi thực hành (người học vắng $> 1%$ số tiết thực hành không đủ điều kiện dự thi kết thúc mô đun).

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp các nội dung kỹ thuật hiện đại, đáp ứng yêu cầu công nghệ sản xuất công nghiệp:

Hạng mục nội dung Chi tiết kỹ thuật trích xuất từ giáo trình
Thiết bị điều khiển Ứng dụng công nghệ điều khiển bán dẫn với Thyristor kép ($1\text{T}, 2\text{T}$) và công tắc tơ Ignitron, cho phép điều chỉnh góc mở $\alpha$ để tinh chỉnh dòng hàn chính xác theo biểu đồ chu trình thời gian.
Vật liệu chế tạo điện cực Chuẩn hóa phân loại vật liệu điện cực theo hiệp hội hàn quốc tế thành 2 nhóm: Nhóm A (Hợp kim đồng chuẩn I, II, III, IV, V) và Nhóm B (Đồng phối hợp Tungsten thiêu kết nhóm 10, 11, 12, 13, 14 chịu nhiệt độ cao).
Ứng dụng công nghiệp thực tế Thiết lập quy trình công nghệ phục vụ chế tạo thân vỏ ô tô, vỏ toa xe, ống dẫn công nghiệp dầu khí, bồn bể thiết bị lạnh và kết cấu kim loại tấm mỏng từ $0,3\text{ mm}$ đến $3\text{ mm}$.
Kiểm soát chất lượng Kết hợp phương pháp kiểm tra phá hủy mẫu truyền thống với phương pháp kiểm tra không phá hủy (NDT) bằng sóng siêu âm để xác định kích thước và độ liên tục của nhân hàn (hạt đỗ).
Tài liệu tham khảo đối sánh Tích hợp dữ liệu từ tiêu chuẩn hàn quốc tế AWS (Welding Science & Technology 2006, Structural Welding Code – Steel AWS D1.1), tài liệu hãng Lincoln Electric và chương trình đào tạo Chuyên gia hàn quốc tế (Việt - Đức).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đào tạo chính quy: Học viên trình độ Trung cấp và sinh viên Cao đẳng nghề kỹ thuật Hàn (mô đun MECW52170).
  • Điều kiện tiên quyết (Prerequisites):
    • Hoàn thành các môn học chung: Tin học cơ bản (COMP52005), An toàn vệ sinh lao động (SAEN52001).
    • Hoàn thành các môn cơ sở: Điện kỹ thuật cơ bản (ELEI53055), Hóa đại cương (PETR52001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật (MECM52003).
    • Hoàn thành các mô đun chuyên môn trước đó: Chế tạo phôi hàn (MECW52162), Gá lắp kết cấu hàn (MECW52163), Hàn hồ quang tay (MECW56164, MECW55165), Hàn MIG/MAG (MECW54166), Hàn FCAW (MECW53167), Hàn TIG (MECW53168), Hàn tự động dưới lớp thuốc (MECW52169).
  • Giảng viên và cán bộ kỹ thuật: Sử dụng làm căn cứ thiết kế giáo án tích hợp, phiếu hướng dẫn luyện tập kỹ năng và quy trình chuẩn bị vật tư, trang thiết bị tại xưởng thực hành hàn.
  • Tài liệu tham khảo chuyên ngành: Cung cấp thông số công nghệ cho kỹ thuật viên gia công kết cấu tấm mỏng trong các nhà máy cơ khí, chế tạo ô tô và công trình dầu khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Tài liệu phục vụ trực tiếp cho người học nghề Hàn hệ Trung cấp và Cao đẳng theo chương trình đào tạo của Trường Cao đẳng Dầu khí, đồng thời dùng làm tài liệu tham khảo cho kỹ thuật viên hàn tiếp xúc công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các môn cơ sở về Điện kỹ thuật, Vật liệu kim loại, Vẽ kỹ thuật cơ khí, Gia công tạo phôi và toàn bộ các mô đun hàn hồ quang tay, MIG/MAG, TIG, FCAW, SAW.

3. Điểm khác biệt công nghệ cốt lõi của hàn điện trở so với các phương pháp hàn khác là gì?

Hàn điện trở tạo liên kết kim loại dựa trên sự kết hợp giữa nhiệt lượng nội sinh của điện trở tiếp xúc ($Q = I^2Rt$) và lực ép cơ học, không sử dụng que hàn hay khí bảo vệ, chuyên dụng để gia công các chi tiết kim loại tấm mỏng ($0,3 \div 3\text{ mm}$) với năng suất cao và độ biến dạng thấp.

4. Quy trình tự học và thực hành yêu cầu các điều kiện bắt buộc nào?

Người học phải nghiên cứu trước lý thuyết và bảng thông số chế độ hàn; tham gia thực hành với nhóm 2–4 người trên 02 máy hàn; không được vắng quá 1% số tiết thực hành; tuân thủ việc ngắt nguồn và kiểm tra hệ thống nước làm mát trước khi thao tác máy.

5. Những tài liệu bổ trợ chính được sử dụng kèm theo giáo trình là gì?

Hệ thống học liệu gồm phiếu học tập, quy trình công nghệ xưởng, sơ đồ mạch điện máy hàn MT-2103, cùng các tài liệu quy chuẩn quốc tế của Hiệp hội Hàn Hoa Kỳ (AWS) và Viện Lincoln Electric.

Kết luận (150 từ)

Giáo trình Hàn điện trở (MECW52170) cung cấp cấu trúc kiến thức và kỹ năng kỹ thuật toàn diện về công nghệ hàn tiếp xúc điểm và hàn tiếp xúc đường. Lộ trình đào tạo được thiết kế chuyển tiếp khoa học từ việc hiểu rõ bản chất nhiệt động học của định luật Joule – Lenz, cấu tạo thiết bị bán dẫn Thyristor, bảo dưỡng điện cực đồng đến kỹ năng tính toán chế độ hàn ($I_h, t_h, F_e$) và xử lý khuyết tật trên phôi thép thực tế.

Tài liệu là một cấu phần quan trọng trong chuỗi mô đun nghề Hàn, tạo điều kiện cho người học hoàn thiện kỹ năng chuyên sâu để chuyển tiếp sang giai đoạn Thực tập sản xuất (MECM54210) tại các doanh nghiệp chế tạo cơ khí, dầu khí và lắp ráp công nghiệp.

Bảng tra cứu tài liệu tham khảo trong giáo trình

  1. Nguyễn Thúc Hà, Bùi Văn Hạnh, Võ Văn Phong (2002), Giáo trình công nghệ hàn, NXB Giáo dục.
  2. Dịch từ tiếng Anh GENERAL WELDING (2002), Trường ĐHBK Hà Nội, NXB Lao động – Xã hội.
  3. Trung tâm đào tạo và chuyển giao công nghệ Việt – Đức (2006), Chương trình đào tạo Chuyên gia hàn quốc tế.
  4. Metal and How to weld them (1990), The James F. Lincoln Arc Welding Foundation, USA.
  5. Richart S., The Procedure Handbook of Arc Welding, The Lincoln Electric Company, USA.
  6. American Welding Society (2006), Welding Science & Technology – Volume 1, AWS.
  7. Structural Welding Code – Steel (AWS D1.1/D1.1M:2008).
