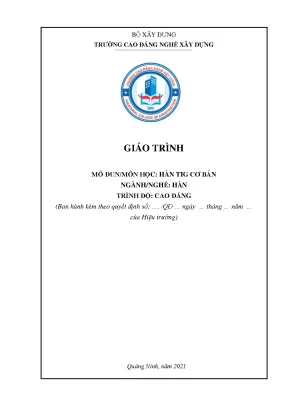

BỘ XÂY DỰNG TRƯỜNG CAO ĐẲNG NGHỀ XÂY DỰNG GIÁO TRÌNH MÔ ĐUN/MÔN HỌC: HÀN TIG CƠ BẢN NGÀNH/NGHỀ: HÀN TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo quyết định số: …. /QĐ … ngày … tháng … năm … của Hiệu trưởng) Quảng Ninh, năm 2021 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nội bộ nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Giáo trình được biên soạn theo đề cương môn học/mô đun.
Nội dung biên soạn theo tinh thần ngắn gọn, dễ hiểu, các kiến thức trong chương trình có mối liên hệ chặt chẽ. Khi biên soạn giáo trình tác giả đã cố gắng cập nhật những kiến thức mới, phù hợp với đối tượng học sinh cũng như cố gắng, gắn những nội dung lý thuyết với những vấn đề thực tế thường gặp trong sản xuất, đời sống để giáo trình có tính thực tiễn. Giáo trình được thiết kế theo môn học thuộc hệ thống môn học mô đun cơ sở của chương trình đào tạo nghề Hàn trình độ Trung cấp, trình độ Cao đẳng và được dùng làm giáo trình cho học viên trong các khóa đào tạo. Ngoài ra giáo trình cũng có thể được sử dụng làm tài liệu tham khảo để đào tạo ngắn hạn hoặc cho các công nhân kỹ thuật các nhà quản lý và người sử dụng nhân lực.
Mặc dù đã cố gắng tổ chức biên soạn để đáp ứng được mục tiêu đào tạo, đề cương chương trình nhưng do biên soạn lần đầu, thiếu sót là khó tránh. Tác giả rất mong nhận được sự nhận xét, đóng góp ý kiến của quí thầy, cô giáo và bạn đọc để nhóm biên soạn sẽ hiệu chỉnh hoàn thiện hơn. Quảng Ninh, ngày … tháng … năm 20…. Nhóm biên soạn Chủ biên: Giáo viên khoa cơ khí xây dựng 2 MỤC LỤC BÀI 1: VẬN HÀNH MÁY HÀN TIG.
Phương pháp đấu lắp máy hàn TIG. Vận hành máy hàn TIG. 9 BÀI 2: HÀN GIÁP MỐI KHÔNG VÁT MÉP Ở VỊ TRÍ HÀN BẰNG. Chuẩn bị thiết bị, dụng cụ, vật liệu, phôi hàn.
Kỹ thuật hàn giáp mối không vát mép ở vị trí hàn bằng. 17 BÀI 3: HÀN GIÁP MỐI CÓ VÁT MÉP Ở VỊ TRÍ HÀN BẰNG. Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn. Kỹ thuật hàn giáp mối có vát mép ở vị trí hàn bằng.
24 BÀI 4: HÀN GẤP MÉP VẬT LIỆU MỎNG Ở VỊ TRÍ BẰNG. Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn. Kỹ thuật hàn gấp mép kim loại mỏng ở vị trí hàn bằng. 31 BÀI 5: HÀN GÓC KHÔNG VÁT MÉP Ở VỊ TRÍ BẰNG.
Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn. Kỹ thuật hàn góc không vát mép ở vị trí hàn bằng. 39 BÀI 6: HÀN GÓC CÓ VÁT MÉP Ở VỊ TRÍ BẰNG. Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn.
Kỹ thuật hàn góc vát mép ở vị trí hàn bằng. 45 BÀI 7: HÀN GẤP MÉP VẬT LIỆU MỎNG Ở VỊ TRÍ NGANG. Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn. Kỹ thuật hàn gấp mép kim loại mỏng ở vị trí hàn ngang.
51 BÀI 8: HÀN GIÁP MỐI KHÔNG VÁT MÉP Ở VỊ TRÍ HÀN NGANG. Chuẩn bị thiết bị, dụng cụ, vật liệu, phôi hàn. Kỹ thuật hàn giáp mối không vát mép ở vị trí hàn ngang. 59 BÀI 9: HÀN GÓC KHÔNG VÁT MÉP Ở VỊ TRÍ NGANG.
Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn. Kỹ thuật hàn góc không vát mép ở vị trí hàn ngang. 66 BÀI 10: HÀN GIÁP MỐI KHÔNG VÁT MÉP Ở VỊ TRÍ HÀN ĐỨNG. Chuẩn bị thiết bị, dụng cụ, vật liệu, phôi hàn.
Kỹ thuật hàn góc không vát mép ở vị trí hàn đứng. 73 BÀI 11: HÀN GÓC CÓ VÁT MÉP Ở VỊ TRÍ ĐỨNG. Chuẩn bị thiết bị, dụng cụ, vật liêu, phôi hàn. Kỹ thuật hàn góc không vát mép ở vị trí hàn đứng.
79 3 GIÁO TRÌNH MÔN HỌC Tên mô đun: Hàn TIG cơ bản Mã mô đun: MĐ 21 Thời gian thực hiện mô đun: 120 giờ (L. thuyết: 21 giờ; Thực hành, bài tập: 91 giờ; Kiểm tra: 8 giờ) I. Vị trí, tính chất của mô đun - Vị trí: Mô đun Hàn TIG là mô đun chuyên ngành - Tính chất của mô đun: Là mô đun chuyên ngành tự chọn. Mục tiêu của mô đun Học xong môn học này người học có khả năng: - Kiến thức: + Nêu được quy trình chuẩn bị phôi hàn trong công nghệ hàn TIG + Nhận biết đúng các loại vật liệu dùng trong công nghệ hàn TIG.
+ Trình bày được quy trình hàn TIG. - Kỹ năng: + Vận hành, sử dụng thành thạo các loại thiết bị, dụng cụ hàn TIG. + Chuẩn bị phôi hàn, thiết bị, dụng cụ, vật liệu dùng trong hàn TIG + Tính toán chế độ hàn phù hợp với chiều dày và tính chất của vật liệu. + Hàn các mối hàn cơ bản ở các vị trí hàn đảm bảo độ sâu ngấu, đúng kích thước bản vẽ ít bị khuyết tật.
+ Kiểm tra đánh giá đúng chất lượng của mối hàn, kết cấu hàn. - Năng lực tự chủ và trách nhiệm: + Rèn luyện tính chuyên cần, tỉ mỉ và chính xác trong quá tr.nh làm việc + Giải thích đúng các nguyên tắc an toàn và vệ sinh phân xưởng khi hàn hồ quang trong môi trường khí bảo vệ. 4 Nội dung của môn học: Thời gian (giờ) Số TT Tên chương, mục Tổng Lý Thực Kiểm số thuyết hành tra 1 Bài 1. Vận hành máy hàn TIG 4 1 3 0 Bài 2.
Hàn giáp mối không vát mép ở vị 2 12 2 8 2 trí bằng Bài 3. Hàn giáp mối có vát mép ở vị trí 3 8 2 6 bằng Bài 4. Hàn gấp mép vật liệu mỏng ở vị 4 12 2 8 2 trí bằng Bài 5. Hàn góc không vát mép ở vị trí 5 12 2 10 0 bằng 6 Bài 6.
Hàn góc có vát mép ở vị trí bằng 12 2 10 0 Bài 7. Hàn gấp mép kim loại mỏng ở vị trí 7 12 2 10 0 ngang Bài 8. Hàn giáp mối không vát mép ở vị trí 8 16 3 11 2 ngang Bài 9. Hàn góc không vát mép ở vị trí 9 12 2 10 ngang Bài 10.
Hàn giáp mối không vát mép ở vị 10 12 2 10 0 trí đứng Bài 11. Hàn góc không vát mép ở vị trí 11 16 3 11 2 đứng Cộng 120 21 91 8 5 BÀI 1: VẬN HÀNH MÁY HÀN TIG I. Mục tiêu: - Trình bày được phương pháp vận hành máy hàn, dụng cụ hàn TIG - Chuẩn bị khí bảo vệ, đầu điện cực, que hàn phụ, dụng cụ làm sạch, dụng cụ bảo hộ lao động thích hợp cho công việc hàn TIG, mối hàn giáp mối đạt yêu cầu. - Thao tác tháo lắp dây, mỏ hàn, van giảm áp, ống dẫn khí, chai chứa khí, chuẩn bị đầu dây hàn thành thạo.
- Tư thế thao tác hàn. Cầm mỏ hàn, cách bón que hàn phụ, tư thế ngồi hàn đúng quy định thoải mái tránh gây mệt mỏi - Rèn luyện tính chuyên cần, nghiêm túc, tỉ mỉ, chính xác và đảm bảo an toàn lao động và vệ sinh công nghiệp II. Nội dung bài học: 2. Phương pháp đấu lắp máy hàn TIG 2.
Đấu điện nguồn - Nối dây tiếp đất vào máy - Đấu nguồn cho máy hàn, trước khi đấu phải xem hướng dẫn về nguồn sử dụng hiệu điện thế nào 220v hay 380v. Theo dõi quan sát để tránh điện giật, không nên chạm vào các bộ phận có điện ở bên trong cũng như bên ngoài máy. Nguồn hàn phải được nối đất, đế kim loại và gá kẹp phải được nối điện với nhau theo đúng quy định kỹ thuật. Trước khi tiếp xúc phải đảm bảo chắc chắn rằng các bộ phận đều được tắt, không dùng cáp hàn không đủ tiêu chuẩn, đảm bảo an toàn chặt chẽ cho mỗi lần nối tiếp Phía sau máy hàn TIG có 2 vị trí để kết nối với bình khí và nguồn điện, khi kết nối, nguồn điện cung cấp cho máy phải đảm bảo đã được mất hoàn toàn tránh bị tại nạn điện giật Hình 4 mặt sau máy hàn Lưu ý: Trước khi đấu nối với nguồn điện cần kiểm tra các đầu nối, cáp điện đầu vào, loại nguồn điện đầu vào.
tuân thủ hướng dẫn dấu nối của nhà cung cấp thiết bị. Gạt công tắc nguồn về vị trí 0 - Sau khi đấu bật công tắc và quan sát đèn xem điện đã vào máy hay chưa. - Kiểm tra toàn bộ phần cáp vào và dây nối đất, đảm bảo chúng ở trong điều kiện làm việc tốt. - Kiểm tra thiết bị đảm bảo an toàn khi đóng và ngắt điện - Đưa công tắc về vị trí o để ngắt dòng điệu vào máy hàn 2.
Lắp dây mát và mỏ hàn vào ổ cắm tương ứng - Nối mỏ hàn vào máy. - Nối bộ điều khiển xa - Nối hệ thống làm mát bằng nước (nếu có) 7 2. Lắp đồng hồ Bước 1. Thổi sạch bụi bẩn trước khi lắp van giảm áp.
- Quay cửa xả khí về phía trái người thao tác. - Mở và đóng nhanh van chai khí từ 1 đến 2 lần. - Để tay quay tại van của chai khí. Lắp van giảm áp.
- Kiểm tra gioăng của van giảm áp. - Lắp van giảm áp vào chai khí sao cho lỗ xả khí của van an toàn quay xuống phía dưới. - Dùng mỏ lết xiết chặt đai ốc. Lắp ống dẫn khí với đồng hồ - Nối ống dẫn khí vào máy và đồng hồ lưu lượng khí, - Điều chỉnh thông số lưu lượng khí.
- Kiểm tra mức độ ổn định của đồng hồ áp lực trên chai khí Ar - Kiểm tra các đầu nối của dây dẫn khí với đồng hồ và máy hàn - Ấn nút ‘’CHECK’’ để kiểm tra, điều chỉnh lưu lượng khí theo yêu cầu thông qua nút chỉnh. Vận hành máy hàn TIG 2. Chọn kiểu dòng hàn - Có thể điều chỉnh dòng điện hàn trên bảng điều khiên trên máy hoặc hộp điều khiển từ xa. - Hướng dẫn sử dụng - Điều chỉnh Ih - Điều chỉnh loại dòng điện DC, AC hay xung - Điều chỉnh thời gian phun khí trước và sau khi hàn 2.
Chọn điện áp định mức - Tùy ứng dụng, nó có thể là biến áp hàn, chỉnh lưu, máy phát điện hà nguồn điện hàn cần có đường đặc tính ngoài dốc. - Để tăng tốc độ ổn định hồ quang, điện áp không tải khoảng 70-80V.
