Tổng quan về giáo trình

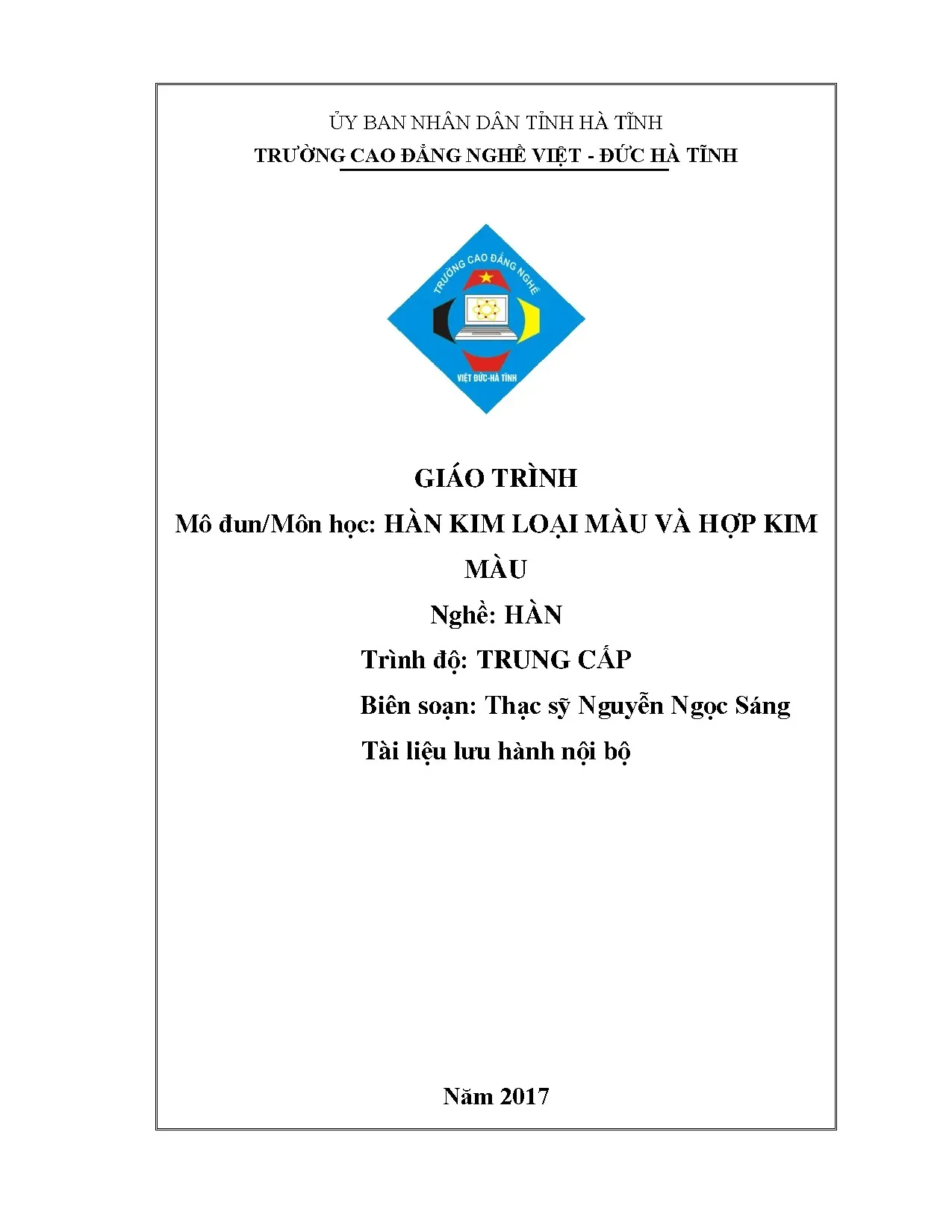

Giáo trình Hàn kim loại màu và hợp kim màu (Mã mô đun: MĐ 22) do Thạc sỹ Nguyễn Ngọc Sáng biên soạn năm 2017, là tài liệu giảng dạy chuyên môn lưu hành nội bộ thuộc chương trình đào tạo nghề Hàn trình độ Trung cấp tại Trường Cao đẳng Nghề Việt - Đức Hà Tĩnh. Về vị trí đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội cùng các môn học cơ sở chuyên môn nghề cơ bản.

Về cấu trúc thời lượng, giáo trình được thiết kế với tổng thời gian 75 giờ, phân bổ thành 16 giờ lý thuyết, 57 giờ thực hành và 2 giờ kiểm tra định kỳ. Tỷ trọng thực hành chiếm 76% tổng thời lượng, phản ánh mục tiêu tập trung hình thành và rèn luyện kỹ năng tay nghề trực tiếp cho người học.

Mục tiêu học tập (Learning Outcomes) của mô đun bao gồm:

  • Trình bày được tính chất cơ lý, nhiệt luyện và các đặc điểm biến đổi kim loại học khi hàn kim loại màu và hợp kim màu (đặc biệt là nhôm và đồng);
  • Xác định được thành phần, tính chất hóa học và tác dụng bảo vệ của các loại khí hàn, thuốc hàn;
  • Tính toán và thiết lập chế độ hàn (dòng điện hàn, điện áp hàn, lưu lượng khí bảo vệ, tốc độ cấp dây, tốc độ hàn) phù hợp với chiều dày, tính chất vật liệu và dạng liên kết;
  • Vận hành thành thạo các trang thiết bị, dụng cụ chuyên dụng trong công nghệ hàn MIG, TIG và hàn khí;
  • Thực hiện gia công các mối hàn giáp mối, mối hàn góc, mối hàn chữ T ở các vị trí không gian (1G, 2G, 3G, 2F, 3F) đạt chuẩn kích thước và không phát sinh khuyết tật;
  • Tuân thủ quy trình an toàn lao động, sử dụng bảo hộ cá nhân và duy trì vệ sinh công nghiệp tại phân xưởng.

Điểm đặc sắc của giáo trình là sự kết hợp chặt chẽ giữa lý thuyết luyện kim mối hàn và hệ thống bảng tra thông số kỹ thuật thực nghiệm chi tiết, được chuẩn hóa theo các tiêu chuẩn quốc tế như AWS và EN.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành 5 bài học chuyên sâu theo logic phát triển công nghệ từ kim loại nhẹ (nhôm) đến kim loại có tính dẫn nhiệt cao (đồng):

  1. Bài 01: Hàn nhôm hợp kim nhôm bằng phương pháp hàn MIG (MĐ 22.1 - 15 giờ): Giới thiệu nguyên lý hàn hồ quang điện cực nóng chảy trong môi trường khí trơ (Argon, Heli), tính chất lý nhiệt của nhôm (màng oxit $\text{Al}_2\text{O}_3$, tính dẫn nhiệt cao, xu hướng nứt nóng và rỗ khí), tiêu chuẩn dây hàn AWS A5.10, khí bảo vệ theo EN 439, công nghệ chuẩn bị và tẩy rửa hóa học/cơ học bề mặt phôi, kỹ thuật thực hiện mối hàn góc 2F, 3F và mối hàn giáp mối 1G, 2G, 3G không vát mép.
  2. Bài 02: Hàn nhôm hợp kim nhôm bằng phương pháp hàn TIG (MĐ 22.2 - 15 giờ): Giới thiệu công nghệ hàn hồ quang điện cực không nóng chảy vonfram trong khí trơ, đặc tính nguồn điện xoay chiều (AC) hình sin và AC sóng vuông (dòng xung), phân loại và mã màu điện cực vonfram theo AWS, kỹ thuật mài điện cực dạng bán cầu, thao tác dao động mỏ hàn (răng cưa, bán nguyệt, đường thẳng), kỹ thuật cấp que phụ và quy trình hàn góc 2F, 3F.
  3. Bài 03: Hàn đồng hợp kim đồng bằng phương pháp hàn khí (20 giờ): Khảo sát tính chất nhiệt của đồng, tác dụng của ngọn lửa hàn khí và thuốc hàn trong việc ngăn ngừa oxy hóa và bù nhiệt cho vũng hàn.
  4. Bài 04: Hàn đồng hợp kim đồng bằng phương pháp hàn hồ quang tay (Trang 75): Kỹ thuật sử dụng que hàn điện có thuốc bọc chuyên dụng để nối liên kết đồng và hợp kim đồng.
  5. Bài 05: Hàn đồng hợp kim đồng bằng phương pháp hàn TIG (25 giờ): Ứng dụng hàn TIG dòng điện một chiều (DC) hoặc xoay chiều kết hợp khí bảo vệ hỗn hợp $\text{Ar} + \text{He}$ để hàn đồng kết cấu dày.

Chương trình kết thúc bằng phần Danh mục các chữ viết tắt, ký hiệu (Trang 89) và Tài liệu tham khảo (Trang 90).

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật liệu và nhiệt luyện kim: Khối lượng riêng của nhôm bằng $1/3$ thép; độ dẫn điện và dẫn nhiệt cao gấp 4 lần thép; hệ số giãn nở nhiệt gấp 2 lần thép; không có từ tính. Phân tích hiện tượng màng oxit nhôm $\text{Al}_2\text{O}_3$ có nhiệt độ nóng chảy rất cao ($2050^\circ\text{C}$) so với nhiệt độ chảy của nhôm nền ($600 - 650^\circ\text{C}$), ái lực mạnh với oxy ở $1600^\circ\text{C}$, khối lượng riêng của xỉ oxit lớn hơn nhôm lỏng dẫn đến nguy cơ ngậm xỉ. Phân tích trạng thái kết tinh: nhôm nguyên chất dễ rỗ bọt; thể ít cùng tích có khoảng nhiệt độ tới hạn dễ gây nứt nóng; thể đủ cùng tích giảm nứt nhưng có nguy cơ co rỗ biên giới hạt.
  • Tiêu chuẩn vật liệu và khí bảo vệ:
    • Hệ thống ký hiệu dây hàn nhôm theo tiêu chuẩn AWS A5.10-1980 (ví dụ: ER 1100 chứa $\ge 99.0%\text{ Al}$; ER 2319 chứa $6.3%\text{ Cu}$; ER 4043 chứa $5.3%\text{ Si}$; ER 4047 chứa $12%\text{ Si}$; ER 5356 chứa $5%\text{ Mg}$). Quy tắc luyện kim: dùng dây hàn có nhiệt độ nóng chảy thấp hơn kim loại cơ bản (hàm lượng hợp kim cao hơn, như dùng dây ER 4043 cho nhôm chứa $0.6%\text{ Si}$) để hạn chế nứt nóng.
    • Phân loại que đắp TIG theo các tiêu chuẩn: AWS A5.7 (hợp kim đồng), AWS A5.9 (thép không gỉ), AWS A5.10 (hợp kim nhôm), AWS A5.14 (hợp kim niken), AWS A5.16 (hợp kim titan), AWS A5.18 (thép carbon trung bình), AWS A5.19 (hợp kim magie), AWS A5.24 (hợp kim zirconi), AWS A5.28 (thép carbon thấp).
    • Phân loại khí bảo vệ theo EN 439: I1 ($100%\text{ Ar}$), I2 ($100%\text{ He}$), I3 ($\text{Ar}/\text{He}$ với He lên đến $95%$), R1 ($\text{Ar}/\text{H}_2$ với $\text{H}_2$ lên đến $10%$). Khí Argon có độ tinh khiết $99.99%$, tỷ trọng $1.783\text{ g/l}$ (nặng gấp 10 lần Heli và gấp $\approx 1.5$ lần không khí). Phân cấp độ sạch Argon: Loại A (hàn Titan, Zircon), Loại B (hàn Nhôm, Magie), Loại C (hàn Thép không gỉ).
    • Phân loại điện cực vonfram hàn TIG theo AWS: EWP (nguyên chất $99.5%\text{ W}$ - Xanh lá cây), EWCe-2 ($2%\text{ CeO}_2$ - Da cam), EWLa-1/EWLa-1.5/EWLa-2 ($1 - 2%\text{ La}_2\text{O}_3$ - Đen/Vàng/Xanh da trời), EWTh-1/EWTh-2 ($1 - 2%\text{ ThO}_2$ - Vàng chanh/Đỏ), EWZr-1 ($1%\text{ ZrO}_2$ - Nâu), EWG (hợp chất đất hiếm không chỉ định - Xám).
  • Nguyên lý nguồn điện hàn: Nguồn điện xoay chiều hình sin kết hợp bộ cao tần ($250 - 300\text{ W}$, điện áp $2 - 3\text{ kV}$, tần số $250 - 1000\text{ kHz}$) để mồi hồ quang không tiếp xúc; nguồn điện xoay chiều sóng vuông (xung) cho phép giảm $30%$ biên độ dòng đỉnh, khống chế công suất nhiệt, giảm biến dạng, làm sạch màng oxit ở bán chu kỳ dương và tăng độ sâu ngấu ở bán chu kỳ âm mà không làm nhiễm bẩn vonfram vào mối hàn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thiết lập chính xác các thông số công nghệ trên máy hàn MIG và TIG: cường độ dòng điện hàn ($I_h = 80 - 170\text{ A}$), điện áp hàn ($U_h = 18 - 23\text{ V}$), tốc độ cấp dây ($8 - 10\text{ mm/s}$), lưu lượng khí bảo vệ ($8 - 15\text{ l/phút}$ cho MIG, $5 - 8\text{ l/phút}$ cho TIG); mài điện cực vonfram dạng đầu bán cầu đối với dòng AC và dạng nhọn đối với dòng DC.
  • Kỹ năng thực hành thao tác (Practical competencies): Xử lý bề mặt mép hàn bằng dung môi hữu cơ (Acetone khoảng rộng $100 - 150\text{ mm}$) và tẩy hóa học ($1\text{ lít nước} + 50\text{g NaOH} + 45\text{g NaF}$ trong $0.5 - 1\text{ phút}$, rửa nước và trung hòa bằng dung dịch $\text{HNO}_3\ 30 - 35%$) hoặc cơ học (bàn chải inox đường kính sợi $<0.15\text{ mm}$); gá đính phôi hàn; khống chế góc độ mỏ hàn ($70 - 80^\circ$ dọc trục đường hàn, $45^\circ$ đối với góc 2F) và dao động mỏ hàn kiểu răng cưa, bán nguyệt hoặc đường thẳng.
  • Kỹ năng phân tích và kiểm tra (Analytical skills): Đọc bản vẽ gia công; phát hiện và phân tích nguyên nhân các khuyết tật mối hàn (cháy cạnh do dòng điện lớn hoặc không dừng mỏ ở biên độ; rỗ khí do thiếu lưu lượng khí hoặc vận tốc gió $>5\text{ m/s}$; không thấu do dòng điện nhỏ hoặc góc mỏ sai lệch); thực hiện kiểm tra kích thước hình học bằng thước lá, thước kiểm mối hàn chuyên dụng.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn theo phương pháp đào tạo tích hợp (kết hợp đồng thời lý thuyết kỹ thuật chuyên ngành và thực hành rèn luyện kỹ năng), tuân theo tiến trình sư phạm thống nhất:

  • Cấu trúc bài giảng: Từng bài học được tổ chức theo quy trình 7 bước:
    1. Xác định mục tiêu bài học (kiến thức, kỹ năng, thái độ);
    2. Phân tích đặc điểm kim loại học và công nghệ;
    3. Hướng dẫn lựa chọn thiết bị, dụng cụ, vật liệu hàn và khí bảo vệ;
    4. Hướng dẫn công tác chuẩn bị phôi và xử lý bề mặt;
    5. Cung cấp bảng chế độ hàn định mức và quy trình các bước thực hiện;
    6. Phân tích bảng khuyết tật thường gặp, nguyên nhân và biện pháp khắc phục;
    7. Hệ thống câu hỏi tự luận, bài tập thực hành sản phẩm và bảng tiêu chí đánh giá kết quả.
  • Bài tập và sản phẩm thực hành: Yêu cầu người học gia công các liên kết hàn mẫu có kích thước cụ thể theo bản vẽ kỹ thuật:
    • Mối hàn góc chữ T và hàn góc 2F, 3F nhôm tấm ($200 \times 100 \times 3\text{ mm}$, $250 \times 100 \times 3\text{ mm}$);
    • Mối hàn giáp mối 1G, 2G, 3G không vát mép và có vát mép ($250 \times 100 \times 4\text{ mm}$, $200 \times 100 \times 6\text{ mm}$).
  • Phương pháp đánh giá kết quả học tập: Giáo trình thiết lập khung rubric định lượng rõ ràng trên thang điểm 10 với 3 tiêu chí cấu thành có hệ số trọng số:
    • Kiến thức (Hệ số 0.3 - Tối đa 10 điểm): Đánh giá qua bài viết tự luận về khả năng tính toán chế độ hàn, giải thích quy trình thao tác và phương pháp khắc phục khuyết tật;
    • Kỹ năng (Hệ số 0.5 - Tối đa 10 điểm): Đánh giá qua quan sát thao tác chuẩn bị dụng cụ, phôi hàn, kỹ năng vận hành thiết bị, mức độ thành thạo đường hàn và kiểm tra chất lượng mối hàn (đúng kích thước, không cháy cạnh, không rỗ khí, biến dạng trong giới hạn cho phép);
    • Thái độ (Hệ số 0.2 - Tối đa 10 điểm): Đánh giá ý thức chấp hành nội quy, tác phong công nghiệp, làm việc nhóm, đảm bảo thời gian quy định, tuân thủ an toàn lao động (trang bị đầy đủ mũ, kính hàn, găng tay, yếm da) và vệ sinh phân xưởng 5S.
  • Chỉ dẫn tự học: Người học sử dụng hệ thống câu hỏi cuối mỗi bài học để củng cố lý thuyết, đối chiếu bảng hướng dẫn thao tác từng bước khi làm việc độc lập tại xưởng và tự kiểm tra sản phẩm hàn dựa trên bảng sai hỏng.

Điểm nổi bật và cập nhật

  • Hệ thống hóa dữ liệu theo tiêu chuẩn quốc tế: Toàn bộ vật liệu hàn phụ, điện cực và khí bảo vệ trong giáo trình được mã hóa thống nhất theo tiêu chuẩn của Hiệp hội Hàn Hoa Kỳ (AWS A5.10, AWS A5.7 - A5.28) và tiêu chuẩn Châu Âu (EN 439), giúp người học tiếp cận các quy chuẩn kỹ thuật công nghiệp hiện hành.
  • Tích hợp công nghệ nguồn hàn hiện đại: Cập nhật nguyên lý và chu trình làm việc của nguồn hàn TIG dòng xoay chiều sóng vuông (AC xung). Giáo trình phân tích cụ thể sự phân chia giữa pha xung (làm nóng chảy, tăng chiều sâu ngấu) và pha chính (đông đặc vũng hàn, thu nhỏ bể hàn), giúp hàn được các tấm mỏng $<1\text{ mm}$ và kiểm soát tối ưu vùng ảnh hưởng nhiệt.
  • Quy chuẩn hóa quy trình xử lý hóa chất bề mặt: Đưa ra công thức dung dịch tẩy màng oxit $\text{Al}_2\text{O}_3$ định lượng chính xác ($\text{NaOH}$, $\text{NaF}$, $\text{HNO}_3$), thời gian tẩm thực ($0.5 - 1\text{ phút}$), nhiệt độ sấy nóng ($80 - 90^\circ\text{C}$) và thiết lập quy tắc giới hạn thời gian gia công bắt buộc sau làm sạch (phải hàn trong vòng $3 - 4\text{ giờ}$) để tránh màng oxit tái sinh.
  • Gắn kết thực tế sản xuất: Các nội dung thực hành được thiết kế bám sát các ứng dụng chế tạo thực tế trong ngành công nghiệp chế tạo ô tô (xe con, xe tải nhỏ), đóng tàu và gia công bồn bể chứa hóa chất, dẫn điện, trao đổi nhiệt.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Giáo trình phục vụ trực tiếp cho học sinh, sinh viên theo học nghề Hàn ở trình độ Trung cấp và Cao đẳng nghề. Ngoài ra, tài liệu phù hợp cho sinh viên các ngành Công nghệ Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử cần học phần thực hành công nghệ hàn kim loại màu.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội, nắm vững kiến thức cơ bản về Vật liệu học cơ khí, Đọc bản vẽ kỹ thuật cơ khí, An toàn lao động và đã hoàn thành các mô đun kỹ thuật hàn cơ sở (hàn hồ quang tay, hàn khí, hàn MAG thép carbon).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chuẩn để lập tiến trình bài giảng, phân bổ thời gian thực hành tại xưởng, thiết lập đề thi thực hành theo các bản vẽ kết cấu hàn và áp dụng bảng rubric đánh giá 3 thành phần (Kiến thức 0.3 - Kỹ năng 0.5 - Thái độ 0.2).
  • Kỹ thuật viên và thợ hàn: Là tài liệu kỹ thuật hữu ích để tra cứu nhanh bảng chế độ hàn MIG/TIG, mã màu điện cực vonfram, tỷ lệ phối trộn khí $\text{Ar}/\text{He}$ và các giải pháp khắc phục khuyết tật mối hàn nhôm, đồng tại các cơ sở sản xuất cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho đối tượng người học nào?
Tài liệu được biên soạn chính thức cho học viên trình độ Trung cấp nghề Hàn, đồng thời phục vụ đào tạo nâng bậc thợ, sinh viên cao đẳng kỹ thuật cơ khí và kỹ thuật viên gia công kết cấu kim loại màu.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?
Cần có kiến thức về vẽ kỹ thuật cơ khí, cơ tính vật liệu kim loại, an toàn điện - phòng chống cháy nổ và kỹ năng vận hành cơ bản thiết bị hàn hồ quang trên thép carbon.

3. Điểm khác biệt căn bản giữa giáo trình này với các giáo trình hàn thông thường là gì?
Giáo trình tập trung chuyên sâu vào tính hàn đặc thù của kim loại màu (nhôm, đồng) với các hiện tượng phức tạp như màng oxit $\text{Al}_2\text{O}_3$ nhiệt độ nóng chảy cao ($2050^\circ\text{C}$), tính dẫn nhiệt lớn gấp 4 lần thép, tính giãn nở nhiệt gấp đôi thép và nguy cơ sụt lún vũng hàn. Toàn bộ nội dung đều cung cấp thông số thực nghiệm định lượng và viện dẫn tiêu chuẩn quốc tế AWS, EN.

4. Phương pháp nào giúp tự học và rèn luyện kỹ năng đạt hiệu quả cao?
Người học cần nghiên cứu kỹ phần lý thuyết luyện kim mối hàn và đặc tính khí/điện cực trước khi vận hành máy; tuân thủ nghiêm ngặt quy trình làm sạch phôi trong giới hạn $3 - 4\text{ giờ}$; đối chiếu từng bước thực hiện theo bảng chỉ dẫn và tự đánh giá sản phẩm hàn dựa trên bảng phân tích khuyết tật và thang điểm rubric.

5. Giáo trình có những bảng chỉ dẫn kỹ thuật bổ trợ nào?
Giáo trình tích hợp sẵn các bảng tra cứu quan trọng: Bảng thành phần dây hàn AWS A5.10; Bảng nhóm khí EN 439; Bảng mã màu và thành phần điện cực vonfram AWS; Bảng chế độ hàn MIG/TIG cho từng chiều dày phôi ($1 - 6\text{ mm}$) và từng vị trí hàn (1G, 2G, 3G, 2F, 3F); Bảng nguyên nhân và biện pháp khắc phục cháy cạnh, rỗ khí, không ngấu.

Kết luận

Giáo trình Hàn kim loại màu và hợp kim màu (Mã mô đun: MĐ 22) của ThS. Nguyễn Ngọc Sáng cung cấp hệ thống kiến thức lý thuyết kỹ thuật và kỹ năng thực hành hoàn chỉnh về công nghệ hàn nhôm, đồng bằng các phương pháp hàn MIG, TIG và hàn khí. Giá trị cốt lõi của tài liệu được thể hiện qua tính sư phạm thực nghiệm rõ ràng, chuẩn hóa dữ liệu theo các tiêu chuẩn quốc tế AWS, EN và cơ chế đánh giá định lượng minh bạch. Lộ trình đào tạo đi từ hiểu biết cơ lý vật liệu, chuẩn bị bề mặt, thiết lập chế độ hàn xung đến thao tác tay nghề và kiểm soát khuyết tật tạo nên nền tảng chuyên môn vững chắc cho người học nghề Hàn và kỹ thuật viên cơ khí công nghiệp.
