Tổng quan về giáo trình

Giáo trình Phay CNC cơ bản (Mã số: MĐ 38) do Trường Cao đẳng Nghề Việt - Đức Hà Tĩnh biên soạn là tài liệu đào tạo chuyên môn nghề bắt buộc trong chương trình đào tạo kỹ thuật cơ khí và gia công cắt gọt kim loại. Về vị trí trong chương trình, đây là mô-đun chuyên môn đầu tiên phục vụ việc nâng cao kỹ năng nghề cho sinh viên, được bố trí giảng dạy sau khi người học đã hoàn thành hệ thống 16 học phần và mô-đun kỹ thuật cơ sở (từ MH07 đến MH13; MĐ14 đến MĐ17, MH19; MĐ26 đến MĐ28 và MĐ34).

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học năng lực lập trình và vận hành máy phay CNC. Cụ thể, sau khi hoàn thành mô-đun, sinh viên có khả năng:

  • Lập chương trình phay CNC trên các phần mềm điều khiển theo tiêu chuẩn quốc tế (ISO Code).
  • Phân tích điểm tương đồng và khác biệt giữa máy phay vạn năng truyền thống và máy phay CNC.
  • Thiết lập chính xác các thông số gốc phôi, thông số dao cụ và các điểm chuẩn công nghệ.
  • Vận hành thành thạo máy phay CNC để gia công các dạng bề mặt: mặt phẳng, bậc, rãnh, biên dạng (profile), khoan lỗ, khoét lỗ và taro ren; đảm bảo độ chính xác kích thước đạt cấp 8–6, độ nhám bề mặt đạt cấp 7–9 đúng quy trình kỹ thuật và thời gian quy định.
  • Nhận diện, giải thích nguyên nhân và đưa ra phương án xử lý các dạng sai hỏng trong quá trình cắt gọt.
  • Hiệu chỉnh, bổ sung cấu trúc câu lệnh từ chương trình NC được xuất tự động bởi các phần mềm CAD/CAM.

Về cấu trúc và phương pháp tiếp cận, tài liệu có tổng thời lượng 100 giờ (bao gồm 20 giờ lý thuyết, 76 giờ thực hành và 4 giờ kiểm tra; hoặc phân bổ chi tiết 45 giờ lý thuyết, 55 giờ thực hành tùy cấu phần triển khai). Giáo trình xây dựng mạch kiến thức theo trình tự tuyến tính kết hợp thực nghiệm: bắt đầu từ phần cứng cơ điện tử, nguyên lý đo lường, hệ trục tọa độ, trang bị đồ gá, cấu trúc mã lệnh gia công đến lập trình bù bán kính dao và quy trình vận hành trực tiếp trên máy. Điểm đặc sắc của giáo trình là việc gắn liền các khái niệm lý thuyết điều khiển số với quy chuẩn kỹ thuật công nghiệp của các hệ điều hành Fanuc, Fagor và DIN.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

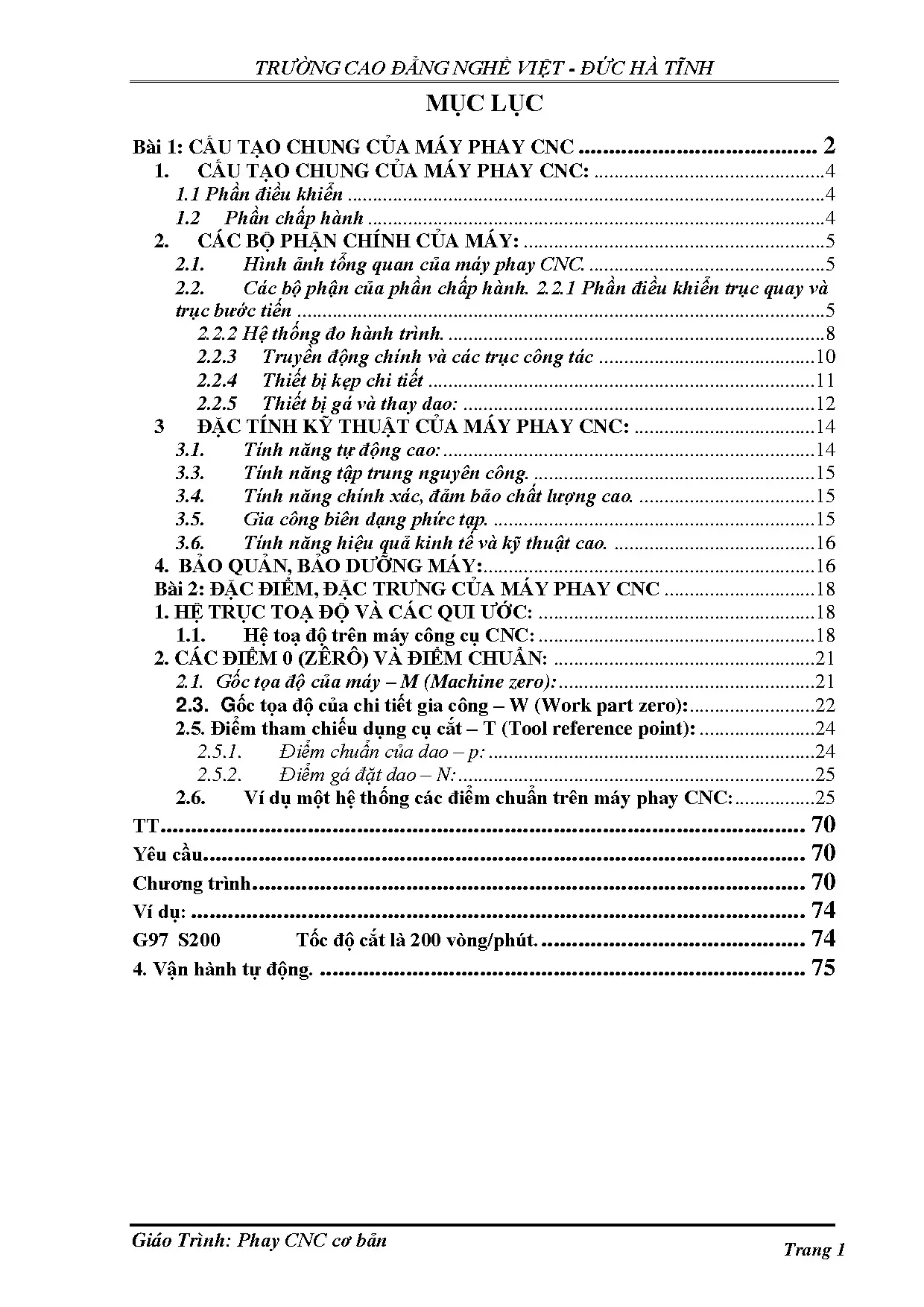

Nội dung giáo trình gồm 9 bài học chuyên đề được sắp xếp theo logic từ cơ sở thiết bị đến kỹ năng điều khiển và vận hành:

  • Bài 1: Cấu tạo chung của máy phay CNC và công tác bảo quản, bảo dưỡng máy (5 giờ): Giới thiệu hai phần chính của máy CNC gồm phần điều khiển (chương trình điều khiển, cơ cấu giải mã, bộ nội suy) và phần chấp hành (trục quay, trục bước tiến, đai ốc vít me bi hai nửa khử khe hở, hệ thống đo hành trình, ổ chứa dao). Cung cấp quy tắc an toàn 3 cấp và quy trình bảo trì động cơ 3 pha không đồng bộ/đồng bộ.
  • Bài 2: Đặc điểm, đặc trưng của máy phay CNC (5 giờ): Trình bày hệ tọa độ Đề-các không gian (X, Y, Z và các trục quay A, B, C), quy tắc bàn tay phải, hệ tọa độ cực ($r, \alpha$). Định nghĩa hệ thống các điểm chuẩn công nghệ: gốc máy ($M$), điểm tham chiếu máy ($R$), gốc chi tiết gia công ($W$), gốc chương trình ($P$), điểm tham chiếu dụng cụ cắt ($T$), điểm chuẩn dao ($p$) và điểm gá dao ($N$).
  • Bài 3: Trang bị đồ gá trên máy phay CNC (10 giờ): Khảo sát các cơ cấu kẹp cơ khí, êtô máy, êtô thủy lực, khí nén, bàn từ tính và hệ thống bàn xoay CNC (Rotary Table) từ 4 trục đến 5 trục (trục xoay A, B) phục vụ gia công bề mặt nghiêng và biên dạng phức tạp.
  • Bài 4: Cấu trúc chương trình gia công trên máy phay CNC (10 giờ): Chuẩn hóa cấu trúc file chương trình NC (ký hiệu %, địa chỉ tên chương trình O, số thứ tự dòng lệnh N, từ lệnh, kết thúc chương trình chính M30). Trình bày phương thức quản lý và gọi chương trình con bằng lệnh G22, kết thúc chương trình con bằng M99. Phân loại 4 nhóm lệnh cơ bản: nhóm hình học, nhóm công nghệ (F, S, T), nhóm chuẩn bị (G) và nhóm chức năng phụ (M).
  • Bài 5: Các chức năng vận hành (10 giờ): Hướng dẫn khai báo dao T, tính toán tốc độ trục chính $S$ theo công thức $n = \frac{1000 \cdot V}{\pi \cdot D}$ (vòng/phút), lập trình lượng tiến dao $F$ với G94 (mm/phút cho máy phay) và G95 (mm/vòng cho máy tiện).
  • Bài 6: Lập trình gia công trên máy phay CNC (10 giờ): Hướng dẫn áp dụng các mã lệnh nội suy chuyển động đường thẳng (G01), nội suy cung tròn (G02, G03), chọn mặt phẳng làm việc (G17, G18, G19) và thiết lập hệ tọa độ tuyệt đối (G90), tương đối (G91).
  • Bài 7: Lập trình gia công biên dạng có bù bán kính dao tự động (G40, G41, G42) (15 giờ): Kỹ thuật tính toán và thiết lập vector bù bán kính dụng cụ cắt sang trái (G41), sang phải (G42) và hủy bù (G40) khi phay biên dạng kín và hở.
  • Bài 8: Kiểm tra sửa lỗi và chạy thử chương trình (15 giờ): Quy trình kiểm tra cú pháp lệnh, phát hiện xung đột hình học, phương pháp chạy mô phỏng không tải (Dry Run) trước khi cắt gọt.
  • Bài 9: Vận hành máy phay CNC (20 giờ): Quy trình gá phôi, rà chuẩn phôi bằng đồng hồ so, khai báo thông số bù chiều dài dao, nạp chương trình và trực tiếp vận hành gia công chi tiết đạt chuẩn kỹ thuật.

Kiến thức nền tảng được xây dựng

  • Nguyên lý truyền động và cảm biến cơ điện tử: Nguyên lý hoạt động của trục vít me bi kết hợp đai ốc hai nửa khử khe hở truyền động dọc băng máy; cơ chế đo hành trình bằng phương pháp trực tiếp (thước quang) và gián tiếp (đĩa xung), phương pháp đo vị trí tuyệt đối và tương đối.
  • Lý thuyết hình học và không gian tọa độ: Hệ trục tọa độ Đề-các ba chiều vuông góc tuân thủ quy tắc bàn tay phải (ngón tay chỉ chiều dương của trục), quy ước chiều quay $A, B, C$ quay quanh các trục $X, Y, Z$; cấu trúc hệ tọa độ cực ứng dụng trong gia công các nhóm lỗ phân bố tròn.
  • Nguyên lý chuỗi kích thước và điểm chuẩn: Thiết lập mối liên hệ chuyển vị giữa điểm chuẩn cố định của máy ($M$), điểm tham chiếu hành trình ($R$), điểm gốc chi tiết gia công ($W$), gốc lập trình ($P$) và điểm gá dao ($N$, $T$) nhằm xác lập vùng dịch chuyển của cơ cấu chấp hành.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chế độ cắt (tốc độ quay $n$, lượng tiến dao $F$); viết chương trình NC thủ công theo mã ISO; thiết lập và hiệu chỉnh bảng thông số bù dao (bù chiều dài dao $H$, bù bán kính dao $D$).
  • Kỹ năng phân tích (Analytical skills): Phân tích bản vẽ chi tiết để xác định chuẩn định vị đủ 6 bậc tự do; phát hiện lỗi logic chuyển động, lỗi sai lệch đường chạy dao và điều chỉnh mã NC xuất từ phần mềm CAM.
  • Kỹ năng thực hành (Practical competencies): Thực hiện gá đặt và căn chỉnh đồ gá (êtô cơ, êtô thủy lực, bàn từ); thao tác vận hành bảng điều khiển máy CNC; kiểm tra kích thước chi tiết sau gia công đạt dung sai cấp 8–6 và độ nhẵn bề mặt cấp 7–9.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp giảng dạy tích hợp giữa bài giảng lý thuyết kỹ thuật và rèn luyện kỹ năng thao tác trên máy công cụ điều khiển số. Quy trình giảng dạy được chia thành 3 giai đoạn: trang bị kiến thức bản chất cơ điện tử và cú pháp mã lệnh, phân tích bài toán mẫu trên bản vẽ, và thực hành gia công trực tiếp tại xưởng thực tập.

  • Bài tập và bài toán công nghệ điển hình: Hệ thống bài tập được thiết kế bám sát các dạng kết cấu cơ khí thực tế:
    • Gia công phay mặt phẳng, phay rãnh bậc, phay hốc (pocket).
    • Phay biên dạng phức tạp sử dụng lệnh bù bán kính dao G41/G42.
    • Khoan, khoét, taro hệ thống lỗ phân bố đều trên đường tròn bằng hệ tọa độ cực và chu trình gia công lỗ (G81, G82, G83, hủy chu trình bằng G80).
    • Gia công các bề mặt nghiêng đa góc độ bằng cách lắp đặt thêm bàn xoay (Rotary Table) 4 trục hoặc 5 trục.
  • Phương pháp thực hành: Người học thực hiện tuần tự các bước: thiết lập bản vẽ -> viết chương trình NC -> chạy mô phỏng kiểm tra lỗi cú pháp -> rà gá phôi trên êtô/bàn máy -> thiết lập gốc tọa độ $W$ bằng đầu dò tâm -> khai báo thông số dao -> chạy thử máy ở chế độ từng khối lệnh (Single Block) hoặc không tải (Dry Run) -> gia công cắt gọt thực tế.
  • Phương pháp đánh giá: Đánh giá kết hợp giữa kiểm tra định kỳ lý thuyết lập trình và kiểm tra kỹ năng thực hành thao tác (chiếm 4 giờ kiểm tra chuyên biệt theo khung chương trình). Sản phẩm gia công được đo kiểm trực tiếp bằng thước cặp, panme, đồng hồ so và máy đo độ nhám; yêu cầu đạt cấp chính xác kích thước 8–6 và độ nhám bề mặt cấp 7–9.
  • Hướng dẫn tự học: Sinh viên tự rèn luyện kỹ năng chuyển đổi bản vẽ chi tiết sang tọa độ điểm, tự giải các bài toán lập trình chương trình con G22, và tra cứu bảng mã lệnh theo tiêu chuẩn ISO Code.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật hiện đại trong lĩnh vực gia công cơ khí chính xác:

  • Hệ thống hóa chi tiết về cơ cấu truyền động và đo lường hiện đại: Giáo trình phân tích cấu trúc đai ốc bi hai nửa được kẹp tựa có hiệu chỉnh trước để loại bỏ khe hở và ma sát ren, kết hợp công nghệ bù trừ sai số bước vít bằng laser lưu trữ trong bộ nhớ điều khiển CNC. Về đo lường, tài liệu phân định rõ ứng dụng của cảm biến quang học đọc thang đo vạch (đo trực tiếp với độ phân giải đạt $0{,}001\text{ mm}$ ở máy phay, $0{,}0005\text{ mm}$ ở máy tiện) và đĩa xung (đo gián tiếp).
  • Phân tích chi tiết hệ thống truyền động trục chính: Cập nhật xu hướng chuyển dịch từ động cơ điện một chiều (DC) có chổi than sang động cơ điện ba pha không đồng bộ và đồng bộ điều khiển bằng linh kiện vi điện tử số hóa. Hệ thống này giúp tăng dải điều chỉnh vô cấp, tăng mômen xoắn ở dải tải nặng, nâng số vòng quay lên gấp 3 lần và giảm thiểu chi phí bảo dưỡng.
  • Tích hợp giải pháp mở rộng trục máy bằng bàn xoay hiện đại: Giáo trình cung cấp giải pháp công nghệ biến máy CNC 2–3 trục thành hệ thống 4–5 trục bằng thiết bị bàn xoay (Rotary Table) gồm các loại: bàn xoay tiêu chuẩn trục đứng/ngang, bàn xoay có động cơ lắp phía sau giảm rung động, bàn xoay có lỗ trục chính lớn, bàn xoay nhiều trục và bàn xoay nghiêng tự động/bằng tay. Điều này cho phép gia công biên dạng cam, cối dập, khuôn ép và các bề mặt nghiêng mà không cần tháo đổi vị trí kẹp.
  • Chuẩn hóa hệ thống thay dao tự động: Khảo sát cơ cấu đầu rơvolve (mang 8–16 dao trên máy tiện) và ổ chứa dao dạng xích, đĩa, hộp (mang trên 48 đến hơn 100 dao trên trung tâm gia công) vận hành qua cần gạt kép với chu kỳ thay dao tự động từ 6 đến 15 giây (loại nhanh nhất đạt 1 giây).
  • Quy chuẩn an toàn công nghiệp: Thiết lập quy chuẩn an toàn lao động máy CNC theo 3 cấp độ: loại trừ nguy hiểm, nhận biết vùng nguy hiểm và phòng ngừa rủi ro phoi văng, áp lực tưới nguội.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành kỹ thuật: Dành cho sinh viên năm thứ hai hoặc năm thứ ba hệ Cao đẳng Nghề, Cao đẳng Kỹ thuật và Đại học thuộc các nhóm ngành: Công nghệ Chế tạo máy, Cơ khí chính xác, Cơ điện tử, và Công nghệ Kỹ thuật Gia công kim loại.
  • Điều kiện tiên quyết (Prerequisites): Để tiếp thu hiệu quả mô-đun MĐ 38, người học bắt buộc phải hoàn thành hệ thống môn học nền tảng:
    • Các môn học lý thuyết kỹ thuật cơ sở: MH07, MH08, MH09, MH10, MH11, MH12, MH13 (bao gồm Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ sở kim loại học, Cơ học kỹ thuật, Vật liệu cơ khí).
    • Các mô-đun thực hành tay nghề cơ bản: MĐ14, MĐ15, MĐ16, MĐ17, MH19, MĐ26, MĐ27, MĐ28, MĐ34 (các kỹ thuật nguội cơ bản, tiện vạn năng, phay vạn năng, bảo dưỡng cơ khí).
  • Giảng viên và cán bộ giảng dạy: Tài liệu cung cấp cấu trúc bài giảng lý thuyết (45 giờ), kế hoạch tổ chức bài tập thực hành xưởng (55 giờ), định mức giờ kiểm tra (4 giờ) và thang chuẩn đánh giá độ chính xác gia công phục vụ công tác giảng dạy chuyên môn.
  • Kỹ thuật viên và công nhân kỹ thuật: Dùng làm tài liệu tra cứu các hàm lệnh chuẩn ISO (G-code, M-code), quy cách tính toán số vòng quay trục chính, bước tiến bàn máy và thiết lập hệ điểm chuẩn trong môi trường gia công thực tế tại doanh nghiệp cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng, Đại học kỹ thuật cơ khí đang theo học mô-đun đào tạo nghề bắt buộc Phay CNC cơ bản (MĐ 38), cùng các kỹ thuật viên vận hành máy cắt gọt kim loại cần bổ sung kiến thức về lập trình mã lệnh ISO.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô-đun này?

Người học cần hoàn thành khối kiến thức gồm 16 môn học và mô-đun kỹ thuật cơ sở (từ MH07 đến MĐ34), bao gồm kiến thức đọc hiểu bản vẽ cơ khí, tra cứu dung sai - độ nhẵn bề mặt, tính chất vật liệu kim loại và kỹ năng thao tác cơ bản trên máy phay vạn năng.

3. Điểm khác biệt của giáo trình này so với các tài liệu phay truyền thống là gì?

Tài liệu tập trung làm rõ bản chất cơ điện tử của máy CNC: cơ chế khử khe hở của vít me bi, phương pháp đo hành trình trực tiếp/gián tiếp qua thước quang/đĩa xung, hệ thống tọa độ không gian kết hợp quy tắc bàn tay phải, và quy chuẩn lập trình theo tiêu chuẩn ISO tương thích với các hệ điều hành Fanuc, Fagor, DIN.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp nắm vững lý thuyết điểm chuẩn ($M, W, P, T, p, N$), tập thói quen tính toán chế độ cắt ($S, F$) theo công thức giải tích trước khi viết mã lệnh, và luyện tập phân tách chương trình chính – chương trình con qua các lệnh G22, M99, M30 trước khi thực hành trên máy thực tế.

5. Giáo trình có tích hợp các hướng dẫn gia công nâng cao không?

Có. Giáo trình trang bị kiến thức mở rộng về kỹ thuật bù bán kính dao tự động (G41, G42), sử dụng hệ tọa độ cực để lập trình mạng lỗ tròn, và kỹ thuật sử dụng bàn xoay (Rotary Table) để nâng cấp khả năng gia công 4 trục, 5 trục đối với các bề mặt định hình phức tạp.

Kết luận

Giáo trình Phay CNC cơ bản (MĐ 38) của Trường Cao đẳng Nghề Việt - Đức Hà Tĩnh là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện về công nghệ gia công điều khiển số. Nội dung giáo trình bao quát từ cấu tạo cơ điện tử, nguyên lý định vị gá đặt, chuỗi tọa độ điểm chuẩn đến kỹ thuật lập trình mã ISO và quy trình vận hành cắt gọt thực tế.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1 (Bài 1 – Bài 3): Nắm vững cấu tạo phần điều khiển/chấp hành, hệ tọa độ Đề-các, hệ thống điểm chuẩn $M, R, W, P, T$ và thiết bị đồ gá kẹp chặt.
  2. Giai đoạn 2 (Bài 4 – Bài 7): Thực hành lập trình mã lệnh ISO, quản lý chương trình con G22, tính toán chế độ cắt $n, F$ và ứng dụng hàm bù dao G41, G42.
  3. Giai đoạn 3 (Bài 8 – Bài 9): Chạy thử không tải (Dry Run), kiểm tra sửa lỗi cú pháp NC và trực tiếp vận hành gia công chi tiết đạt cấp chính xác 8–6, độ nhám cấp 7–9.

Tài liệu tham khảo bổ trợ: Người học nên kết hợp nghiên cứu sổ tay tra cứu chế độ cắt gọt kim loại, tài liệu hướng dẫn lập trình của các hệ điều hành Fanuc/Fagor/DIN, và phần mềm mô phỏng gia công CNC để củng cố kỹ năng lập trình trước khi vận hành trực tiếp tại xưởng máy.
