TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH TIỆN TRỤC NGẮN, TRỤC BẬC, TRỤC DÀI L10D, TIỆN LỖ

Tổng quan về giáo trình (250-300 từ)

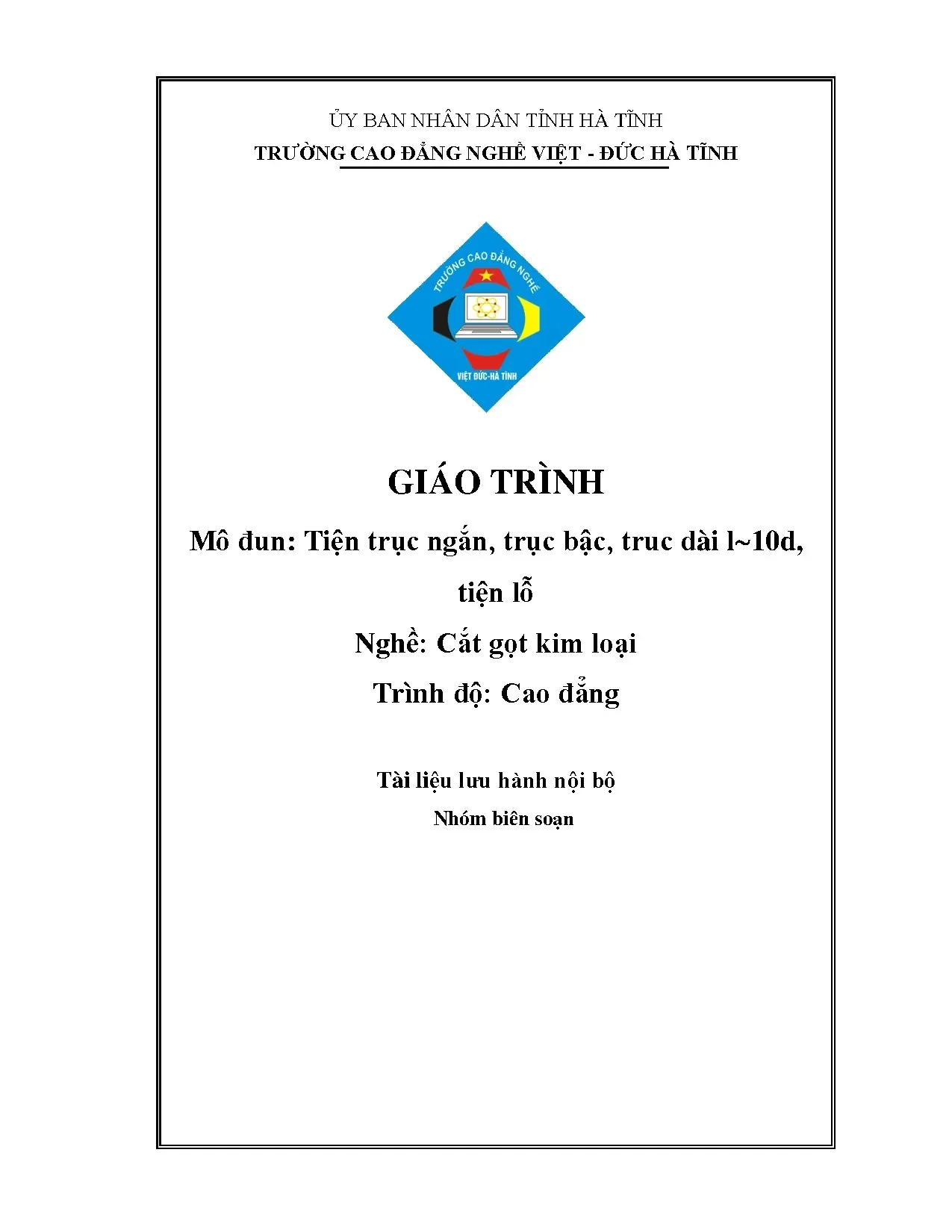

Giáo trình Mô đun: Tiện trục ngắn, trục bậc, trục dài l10d, tiện lỗ là tài liệu đào tạo chuyên môn lưu hành nội bộ thuộc nghề Cắt gọt kim loại, trình độ Cao đẳng, do Nhóm biên soạn Trường Cao đẳng Nghề Việt - Đức Hà Tĩnh hoàn thành năm 2017. Trong chương trình đào tạo nghề Cắt gọt kim loại, mô đun này giữ vị trí kiến thức và kỹ năng nghề cốt lõi, cung cấp các bước công nghệ ban đầu trong quy trình gia công cơ khí trên máy công cụ truyền thống.

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống lý thuyết về nguyên lý cắt gọt, cấu tạo và nguyên lý hoạt động của máy tiện vạn năng, các loại phụ tùng và đồ gá. Về mặt kỹ năng, tài liệu hướng dẫn quy trình vận hành máy đúng kỹ thuật, phương pháp mài các loại dao tiện ngoài đạt thông số góc độ và độ nhám bề mặt, cùng kỹ năng gá đặt, điều chỉnh và gia công các chi tiết dạng trụ ngắn, khoan tâm và trục dài đảm bảo độ chính xác kích thước, hình dáng hình học theo tiêu chuẩn kỹ thuật.

Cấu trúc giáo trình được xây dựng theo phương pháp tích hợp bài học, kết hợp giữa lý thuyết chuyên môn (LT) và thực hành tay nghề (TH). Nội dung tiếp cận tuyến tính từ các quy định an toàn, lý thuyết cơ sở cắt gọt kim loại, kỹ thuật chuẩn bị thiết bị - dụng cụ đến thực hành gia công từng dạng bề mặt chi tiết cụ thể. Điểm đặc thù của tài liệu là sự chuẩn hóa các quy trình thao tác kỹ thuật, các bước kiểm tra an toàn xưởng máy và khung tiêu chí đánh giá kết quả học tập ba thành phần (Kiến thức, Kỹ năng, Thái độ) rõ ràng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm các bài học lý thuyết và thực hành công nghệ chính:

  • Bài 1: Nội quy và những quy định khi thực tập tại xưởng máy công cụ: Trình bày 9 điều nội quy xưởng; quy định an toàn lao động trước khi làm việc, trong khi vận hành máy và sau khi kết thúc ca làm việc (kiểm tra an toàn, bảo hộ lao động, quy định nâng cẩu đối với phôi trên 20 kg).
  • Bài 2: Khái niệm cơ bản về cắt gọt kim loại: Trình bày định nghĩa gia công cắt gọt, nguyên lý và đặc điểm công nghệ của 6 phương pháp gia công cơ bản gồm Tiện, Phay, Bào, Xọc, Khoan và Mài; so sánh năng suất, độ nhám bề mặt ($Ra$) và cấp chính xác đạt được của từng phương pháp.
  • Bài 3: Vận hành và bảo dưỡng máy tiện vạn năng: Mô tả cấu tạo các bộ phận chính của máy tiện (hộp trục chính, thân máy, hộp chạy dao, bàn xe dao, ụ động, bệ máy); các loại phụ tùng gá đặt (mâm cặp 2 chấu, 3 chấu, 4 chấu, mâm cặp hoa; mũi tâm cố định, mũi tâm quay, mũi tâm khía nhám; bầu cặp; tốc kẹp; giá đỡ cố định, giá đỡ di động; trục gá trụ, trục gá côn); quy trình kiểm tra điện, hệ thống bôi trơn và vận hành các chuyển động bằng tay, tự động.
  • Bài 4: Dao tiện ngoài, mài dao tiện ngoài: Cấu tạo thân dao (thép 45), đầu dao; 5 yêu cầu vật liệu làm phần cắt gọt; hệ thống thông số hình học của dao ở trạng thái tĩnh; sự biến đổi góc độ khi gá dao sai lệch tâm hoặc lệch trục; quy trình mài thô, mài tinh dao đầu thẳng, dao đầu cong, dao vai trên máy mài hai đá vạn năng.
  • Bài 5: Tiện trụ trơn ngắn: Yêu cầu kỹ thuật gia công mặt trụ ngoài; 3 phương pháp gá lắp mâm cặp lên trục chính (bằng ren, dạng côn, chốt lệch tâm); kỹ thuật gá phôi trên mâm cặp 3 chấu tự định tâm; kỹ thuật gá dao nhô ra không quá 1,5 lần chiều cao thân dao; công thức tính toán chế độ cắt ($v, n$); quy trình tiện chi tiết có đường kính $D < 30$ mm và $D > 30$ mm; dạng sai hỏng và cách phòng ngừa.
  • Bài 6: Tiện mặt đầu và khoan lỗ tâm & Bài 8: Tiện trụ dài $L \ge 10D$: Kỹ thuật sử dụng giá đỡ, chống tâm và công nghệ gia công chi tiết dạng trục có độ cứng vững thấp.

Progression logic của giáo trình phát triển từ quy chuẩn an toàn $\rightarrow$ lý thuyết cơ sở $\rightarrow$ vận hành thiết bị $\rightarrow$ chế tạo, mài sắc dụng cụ cắt $\rightarrow$ thực hành gia công chi tiết từ đơn giản đến phức tạp.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết cắt gọt kim loại, sự tạo phoi (phoi xếp, phoi bậc, phoi dây xoắn, phoi dải, phoi vụn); biến dạng dẻo và hiện tượng sinh nhiệt trong vùng cắt (nhiệt độ cắt đạt 700 - 800°C); động học truyền động máy công cụ.
  • Core principles: Nguyên lý chuyển động tương đối giữa phôi và dụng cụ cắt; nguyên lý định vị và kẹp chặt chi tiết; nguyên lý xác định hệ thống góc cắt của dao trên tiết diện chính ($N-N$), tiết diện phụ ($N_1-N_1$) và hình chiếu bằng.
  • Essential frameworks: Mối quan hệ hình học giữa các góc dao: $$\alpha + \beta + \gamma = 90^\circ$$ $$\delta = \alpha + \beta$$ $$\phi + \epsilon + \phi_1 = 180^\circ$$ Công thức tính toán sự thay đổi góc cắt khi gá dao lệch tâm máy: $$\Delta = \arcsin\left(\frac{H}{R}\right)$$ Công thức xác định vận tốc cắt và số vòng quay trục chính: $$v = \frac{\pi D n}{1000} \quad (\text{m/phút}) \implies n = \frac{1000 v}{\pi D} \quad (\text{vòng/phút})$$

Kỹ năng phát triển

  • Technical skills: Kỹ năng vận hành hộp tốc độ trục chính, hộp bước tiến, cơ cấu ăn khớp đai ốc hai nửa để tiện ren; kỹ năng mài dao thép gió đạt độ nhám $Ra = 1,25$ $\mu m$; kỹ năng gá lắp mâm cặp và căn chỉnh mũi dao ngang tâm máy bằng đệm lót (dùng không quá 3 miếng).
  • Analytical skills: Phân tích ảnh hưởng của các góc $\gamma, \alpha, \phi$ tới lực cắt, nhiệt cắt và độ bền dao; nhận diện nguyên nhân gây ra các sai lệch hình học bề mặt gia công (độ côn, hình tang trống, yên ngựa, ô van).
  • Practical competencies: Kỹ năng rà tròn phôi bằng búa nhựa và bàn rà; sử dụng dưỡng kiểm tra góc dao và thước đo góc vạn năng; thực hiện quy trình bảo dưỡng, vệ sinh công nghiệp và xử lý sự cố rò rỉ điện, tắc nghẽn hệ thống bôi trơn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình giảng dạy tích hợp (LT+TH), kết hợp giữa thuyết trình lý thuyết kỹ thuật và hướng dẫn thực hành trực tiếp tại xưởng máy công cụ. Tiến trình sư phạm được tổ chức theo các bước: Giảng viên phân tích nguyên lý cấu tạo, thị phạm các bước thao tác mẫu; người học quan sát, thực hiện lặp lại thao tác dưới sự kiểm soát an toàn và chỉnh sửa kỹ thuật từ giảng viên.

Nội dung bài tập thực hành được phân loại chi tiết theo quy mô công nghệ:

  • Bài tập phân tích nội quy và nghĩa vụ thực tập xưởng.
  • Bài tập thao tác vận hành máy ở trạng thái tĩnh (quay vô lăng bàn dao dọc, ngang bằng tay) và trạng thái động (điều chỉnh bàn xe dao tự động, cơ cấu đảo chiều).
  • Bài tập mài các loại dao tiện thép gió (dao đầu thẳng, đầu cong, dao vai) trên máy mài hai đá vạn năng.
  • Bài tập gia công tiện mặt trụ ngoài phân theo đường kính ($D < 30$ mm và $D > 30$ mm).
  • Case studies xử lý tình huống kỹ thuật: khắc phục hiện tượng rung động khi gá phôi dài ($L_p > L_{ct} + 15$ mm) hoặc mũi dao gá cao/thấp hơn tâm chi tiết.

Phương pháp đánh giá kết quả học tập được lượng hóa thành bảng tiêu chí với trọng số cụ thể:

  1. Kiến thức (Hệ số 0,3): Đánh giá qua vấn đáp, đàm thoại về cấu tạo máy, công dụng phụ tùng, yêu cầu vật liệu làm dao và trị số góc hình học.
  2. Kỹ năng (Hệ số 0,5): Đánh giá qua quan sát thao tác kiểm tra nguồn điện, bôi trơn, vận hành chuyển động tay/tự động, kỹ thuật mài thô, mài tinh và kiểm tra sản phẩm bằng dưỡng.
  3. Thái độ (Hệ số 0,2): Đánh giá tác phong công nghiệp, tuân thủ giờ giấc, bảo hộ lao động (quần áo, giày, mũ, kính bảo hộ) và vệ sinh xưởng thực tập.

Đối với việc tự học, giáo trình yêu cầu người học hoàn thành các câu hỏi ôn tập sau mỗi bài, lập bảng báo cáo kết quả vận hành máy và đối chiếu các bước thực hiện với bảng tiêu chí kỹ thuật trước khi bàn giao sản phẩm.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu được biên soạn dựa trên chương trình khung đào tạo nghề Cắt gọt kim loại trình độ Cao đẳng năm 2017, cập nhật các yêu cầu định mức thời gian giảng dạy cụ thể cho từng kỹ năng (ví dụ: Bài 3 phân bổ 0,75 giờ cho cấu tạo máy, 4 giờ cho quy trình vận hành; Bài 4 phân bổ thời lượng mài dao và vệ sinh công nghiệp).

Về mặt tích hợp công nghệ, giáo trình phân tích vai trò nền tảng của kỹ năng cắt gọt kim loại truyền thống đối với việc vận hành và chế tạo các chi tiết chính xác trên máy tiện điều khiển số CNC hiện đại. Tài liệu chuẩn hóa hệ thống đơn vị đo lường và chỉ tiêu kỹ thuật bề mặt theo tiêu chuẩn dung sai lắp ghép: độ nhám bề mặt gia công tiện đạt $Ra = 3,2$ $\mu m$ (cấp 6), mài đạt $Ra = 0,2 \div 1,6$ $\mu m$ (mài thô) và $Ra = 0,025 \div 0,4$ $\mu m$ (mài tinh mỏng); cấp chính xác gia công tiện trụ trơn đạt cấp 9 - 11.

Các ứng dụng thực tế tại nhà máy cơ khí được tích hợp trực tiếp vào hướng dẫn thao tác:

  • Quy định sử dụng thiết bị nâng cẩu đối với phôi gia công có khối lượng từ 20 kg trở lên.
  • Kỹ thuật sử dụng căn đệm đáy dao (chiều dài 150 - 200 mm, độ rộng bằng rãnh ổ dao, số lượng không quá 3 miếng) để chỉnh chiều cao mũi dao ngang tâm máy.
  • Quy tắc làm nguội khi mài dụng cụ: Thép gió cần làm nguội thường xuyên tránh cháy dao; mảnh hợp kim cứng phải làm nguội liên tục hoặc mài khô hoàn toàn để tránh nứt vỡ do sốc nhiệt.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các đối tượng và mục đích cụ thể:

  • Sinh viên/Học viên: Sinh viên năm thứ nhất hoặc năm thứ hai theo học hệ Cao đẳng và Trung cấp nghề Cắt gọt kim loại, Cơ khí chế tạo máy, Công nghệ kỹ thuật cơ khí trong giai đoạn học tập các mô đun thực hành tiện cơ bản.
  • Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành các học phần An toàn lao động cơ bản, Vẽ kỹ thuật cơ khí (đọc và phân tích bản vẽ chi tiết), Dung sai lắp ghép và Đo lường kỹ thuật (sử dụng thước cặp, panme, dưỡng kiểm), Vật liệu học và Nhiệt luyện (nhận biết tính chất của thép 45, thép gió, hợp kim cứng).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy, xây dựng giáo án tích hợp, phân chia thời lượng lý thuyết - thực hành, và áp dụng bảng biểu tiêu chí kiểm tra tay nghề để chấm điểm thực hành xưởng.
  • Tự học và tra cứu: Thợ cơ khí mới vào nghề hoặc kỹ thuật viên xưởng có thể sử dụng tài liệu để tra cứu quy trình bảo dưỡng máy tiện, tra cứu bảng thông số góc dao và phương pháp khắc phục sai hỏng hình học khi gia công mặt trụ ngoài.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với sinh viên hệ Cao đẳng nghề Cắt gọt kim loại, học viên trung cấp cơ khí và kỹ thuật viên cần nắm vững kỹ năng vận hành máy tiện vạn năng cùng kỹ thuật mài dao tiện ngoài.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức nền tảng về đọc bản vẽ kỹ thuật cơ khí, phương pháp đo kiểm kích thước bằng dụng cụ đo cơ khí, kiến thức về vật liệu kim loại (độ cứng HRC, tính công nghệ) và các nguyên tắc an toàn điện - cơ khí.

3. Điểm khác biệt của tài liệu này so với các giáo trình lý thuyết tiện thông thường?

Tài liệu tập trung sâu vào hướng dẫn thực hành xưởng với các bước thao tác cụ thể, lượng hóa quy trình mài dao trên máy mài 2 đá, hướng dẫn gá đặt 3 kết cấu mâm cặp khác nhau, phân tích công thức tính sai số góc gá dao $\Delta = \arcsin(H/R)$ và cung cấp khung đánh giá 3 tiêu chí kèm thang điểm chuẩn.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả từ giáo trình?

Người học cần học kỹ phần cấu tạo và an toàn máy ở Bài 1 và Bài 3, nắm chắc ý nghĩa các góc hình học của dao ở Bài 4, sau đó thực hành tuần tự từng bước gá phôi, gá dao, tính chế độ cắt $n = 1000v/(\pi D)$ và tự kiểm tra sản phẩm theo bảng tiêu chí đánh giá.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Tài liệu dẫn xuất danh mục Tài liệu tham khảo chuyên ngành Tiện (trang 105), hệ thống câu hỏi ôn tập sau mỗi bài học và phiếu đánh giá kết quả thực hành xưởng.

Kết luận (150 từ)

Giáo trình Mô đun: Tiện trục ngắn, trục bậc, trục dài l10d, tiện lỗ cung cấp hệ thống kiến thức kỹ thuật và quy trình công nghệ gia công tiện cơ bản một cách rõ ràng và chuẩn xác. Tài liệu định hình lộ trình học tập chặt chẽ: Thiết lập ý thức an toàn công nghiệp $\rightarrow$ Tiếp thu nguyên lý cắt gọt $\rightarrow$ Vận hành và bảo dưỡng máy tiện $\rightarrow$ Chuẩn bị và mài sắc dụng cụ cắt $\rightarrow$ Gia công chi tiết trục trơn đạt độ chính xác kỹ thuật.

Để tối ưu hóa quá trình học tập, người học nên khai thác kết hợp giáo trình với danh mục Tài liệu tham khảo tại trang 105, hệ thống máy tiện vạn năng, máy mài hai đá và các trang thiết bị đo kiểm tại xưởng thực hành cơ khí.
