Tổng quan về giáo trình

Tài liệu là giáo trình kỹ thuật chuyên đề về Kỹ thuật Điện dân dụng và Mạng điện trong nhà, đóng vai trò là học phần cơ sở kỹ thuật thực hành trong chương trình đào tạo công nghệ và kỹ thuật điện. Nội dung tài liệu cung cấp kiến thức nền tảng và hướng dẫn thực hành kỹ năng nghề nghiệp, giúp người học chuyển tiếp từ kiến thức vật lý lý thuyết sang ứng dụng thực tiễn trong thiết kế, lắp đặt và bảo trì hệ thống điện sinh hoạt, sản xuất quy mô nhỏ.

Mục tiêu đào tạo (Learning Outcomes) của tài liệu tập trung vào ba khối năng lực chính:

  • Kiến thức: Trang bị hiểu biết có hệ thống về vai trò của nghề điện dân dụng; cấu tạo, tính năng và phạm vi ứng dụng của các loại dây dẫn, cáp điện, vật liệu cách điện; nguyên lý và công dụng của các thiết bị đo lường điện ($U, I, P, R$, điện năng tiêu thụ) và dụng cụ cơ khí chuyên dụng; quy trình công nghệ nối dây dẫn và thi công lắp đặt bảng điện.
  • Kỹ năng: Hình thành năng lực thao tác kỹ thuật gồm bóc vỏ cách điện, làm sạch lõi, thực hiện các kiểu mối nối thẳng, phân nhánh (lõi một sợi và nhiều sợi) và nối bằng phụ kiện (vít, đai ốc); kỹ năng vận hành đồng hồ vạn năng, công tơ điện, vôn kế, ampe kế; kỹ năng đọc và chuyển đổi từ sơ đồ nguyên lý sang sơ đồ lắp đặt mạch điện bảng điện.
  • Thái độ và năng lực nghề nghiệp: Rèn luyện ý thức tuân thủ quy chuẩn an toàn lao động điện, tính cẩn thận, chính xác trong đo kiểm, tối ưu hóa sử dụng vật liệu và giữ gìn vệ sinh môi trường làm việc kỹ thuật.

Cấu trúc giáo trình tiếp cận theo mô hình đào tạo kỹ năng thực hành tích hợp: xuất phát từ tổng quan nghề nghiệp, phân loại vật liệu - dụng cụ, tiến hành các bài thực hành đo kiểm chuyên sâu, chuẩn hóa kỹ thuật nối dây cơ bản và hoàn thiện bằng quy trình thi công bảng điện điều khiển mạch tiêu thụ.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học và chuyên đề thực hành có tính liên kết chặt chẽ:

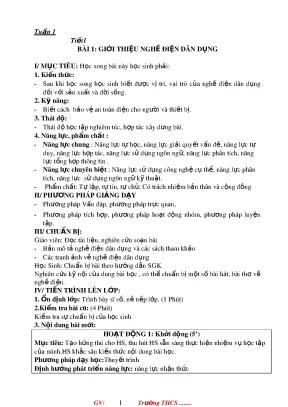

  1. Bài 1: Giới thiệu nghề điện dân dụng

    • Phân tích vị trí, vai trò của điện dân dụng trong đời sống và công nghiệp hóa.
    • Xác định 4 đặc điểm cốt lõi của nghề: đối tượng lao động (thiết bị đóng cắt, lấy điện, đo lường, bảo vệ), nội dung lao động (lắp đặt, bảo dưỡng, sửa chữa mạng điện và thiết bị), điều kiện làm việc (trong nhà, ngoài trời, trên cao, gần nguồn điện), và yêu cầu năng lực đối với người lao động (kiến thức kỹ thuật, kỹ năng thao tác, thái độ an toàn, thể lực).
    • Tổng quan về triển vọng phát triển, cơ sở đào tạo và môi trường làm việc thực tế.

  2. Bài 2: Vật liệu điện dùng trong lắp đặt mạng điện trong nhà

    • Phân loại và cấu tạo dây dẫn điện: dây trần, dây bọc cách điện (vỏ bọc PVC, lõi đồng hoặc nhôm), dây một sợi và nhiều sợi. Quy cách ký hiệu thiết kế mạng điện: $M(n \times F)$ (trong đó $M$ là lõi đồng, $n$ là số lõi, $F$ là tiết diện lõi tính bằng $\text{mm}^2$).
    • Cấu tạo dây cáp điện: lõi cáp, lớp vỏ cách điện và vỏ bảo vệ cơ học; ứng dụng phân phối từ lưới điện hạ áp đến mạng điện trong nhà.
    • Yêu cầu kỹ thuật đối với vật liệu cách điện: độ cách điện cao, khả năng chịu nhiệt, chống ẩm và độ bền cơ học.

  3. Bài 3: Dụng cụ dùng trong lắp đặt mạng điện

    • Phân loại và công dụng đồng hồ đo lường điện: Ampe kế (đo cường độ dòng điện $I$), Vôn kế (đo điện áp $U$), Oát kế (đo công suất $P$), Công tơ điện (đo điện năng tiêu thụ), Ôm kế (đo điện trở $R$), Đồng hồ vạn năng (đo đa thông số $U, I, R$).
    • Nhận diện ký hiệu trên mặt đồng hồ: cơ cấu đo (kiểu từ điện, điện từ, điện động, cảm ứng, tĩnh điện), loại dòng điện (một chiều, xoay chiều $\sim$, xoay chiều 3 pha), điện áp thử cách điện ($2\text{kV}$), tư thế đặt thiết bị (thẳng đứng, nằm ngang, nghiêng $60^\circ$) và cấp chính xác ($0.5$, $2.5$).
    • Dụng cụ cơ khí lắp đặt: thước cuộn, thước cặp, panme (đo đường kính dây dẫn), tua vít, búa, cưa kim loại/ống nhựa, kìm (cắt, tuốt, giữ dây) và máy khoan lỗ trên gỗ, bê tông.

  4. Bài 4: Thực hành - Sử dụng đồng hồ đo điện

    • Vận hành công tơ điện một pha: giải thích thông số kỹ thuật (ví dụ: $220\text{V} - 5\text{A}$, tần số $50\text{Hz}$, hằng số công tơ $1\text{ kWh} = 4000\text{ vòng}$), tính toán điện năng tiêu thụ theo số chỉ $k \times \text{chỉ số}$.
    • Lắp mạch đo thực hành gồm: công tơ điện, ampe kế và phụ tải mắc nối tiếp; kiểm tra thông mạch và đọc kết quả đo 3 lần để tính giá trị trung bình.
    • Vận hành đồng hồ vạn năng: quy trình chỉnh núm về thang đo điện trở ($\times 1, \times 100$), thao tác chập que đo để hiệu chỉnh kim về điểm $0\ \Omega$, đo thông mạch dây nối và đo điện trở cuộn dây, bóng đèn ($75\text{W}, 100\text{W}$), dây đốt nóng thiết bị gia nhiệt.

  5. Bài 5: Thực hành - Nối dây dẫn điện

    • Tiêu chuẩn kỹ thuật của mối nối: dẫn điện tốt (tiếp xúc chặt), độ bền cơ học cao (chịu lực kéo dãn), an toàn điện (không rò rỉ, bọc cách điện kín) và đảm bảo mỹ thuật.
    • Phân loại mối nối: nối nối tiếp (thẳng), nối phân nhánh (chữ T), nối dùng phụ kiện vít và đai ốc nối dây.
    • Quy trình công nghệ chung 6 bước: (1) Bóc vỏ cách điện -> (2) Làm sạch lõi -> (3) Nối dây (uốn gập, đan nong mốt, vặn xoắn) -> (4) Kiểm tra mối nối -> (5) Hàn mối nối (nếu có) -> (6) Cách điện mối nối bằng băng dính chuyên dụng.

  6. Bài 6: Thực hành - Lắp mạch điện bảng điện

    • Phân định chức năng: bảng điện chính (tiếp nhận và phân phối điện tổng) và bảng điện nhánh (cung cấp điện tới từng nhóm đồ dùng điện, chứa cầu chì, công tắc, ổ cắm).
    • Thiết lập bản vẽ: phân tích sơ đồ nguyên lý mạch điện và chuyển đổi sang sơ đồ lắp đặt thực tế.
    • Quy trình 5 bước thi công bảng điện: (1) Vạch dấu vị trí thiết bị -> (2) Khoan lỗ bảng điện (lỗ luồn dây và lỗ bắt vít) -> (3) Nối dây các thiết bị điện (cầu chì, công tắc, ổ cắm, đui đèn) -> (4) Lắp đặt thiết bị vào bảng điện -> (5) Kiểm tra thông mạch và vận hành thử tải.

Kiến thức nền tảng được xây dựng

  • Nguyên lý đo lường điện học: Hệ thống hóa các phương pháp đo lường đại lượng điện xoay chiều và một chiều; cơ chế chuyển động của các cơ cấu đo lường (từ điện, cảm ứng); tính toán sai số tuyệt đối dựa trên cấp chính xác của thiết bị (ví dụ: ampe kế thang đo $10\text{A}$, cấp chính xác $2.5 \rightarrow \Delta I_{\max} = 0.25\text{A}$).
  • Quy chuẩn mã hóa vật tư kỹ thuật: Hiểu rõ cách đọc ký hiệu dây cáp, dây dẫn $M(n \times F)$, màu sắc vỏ bọc cách điện PVC để phân biệt dây pha, dây trung tính; tiêu chuẩn cơ lý của vật liệu cách điện trong điều kiện môi trường nhiệt độ, độ ẩm cao.
  • Nguyên lý phối hợp bảo vệ và điều khiển mạch: Cơ chế bảo vệ ngắn mạch và quá tải bằng cầu chì mắc nối tiếp trên dây pha; nguyên lý điều khiển phụ tải chiếu sáng qua công tắc đơn cực; cấu trúc phân nhánh ổ cắm điện.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ điện: Thành thạo thao tác sử dụng kìm tuốt dây, kìm mỏ nhọn, dao bóc vỏ cách điện không làm cứa lõi dẫn; kỹ thuật xoắn mối nối lõi một sợi và kỹ thuật rẽ nan quạt đan nong mốt đối với dây dẫn lõi 7 sợi; kỹ thuật quấn băng dính cách điện chồng mí cách ly an toàn.
  • Kỹ năng đo kiểm và chẩn đoán: Khả năng hiệu chuẩn điểm 0 trên thang đo $\Omega$ của đồng hồ vạn năng; nhận định tình trạng thông mạch của dây dẫn và kiểm tra tính toàn vẹn của dây đốt nóng; đo đếm điện năng tiêu thụ qua vòng quay đĩa nhôm của công tơ điện.
  • Kỹ năng thiết kế và thi công: Đọc hiểu sơ đồ nguyên lý mạch điện; chuyển hóa thành sơ đồ bố trí không gian thực tế; thao tác lấy dấu, khoan lỗ bảng điện chính xác theo kích thước linh kiện; lắp ráp mạch điện theo đúng trình tự kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn phục vụ phương pháp giảng dạy tích hợp (Lý thuyết - Trực quan - Thực hành thao tác mẫu), kết hợp giữa học tập cá nhân và làm việc nhóm theo mô hình sư phạm kỹ thuật hiện đại:

  • Phương pháp trực quan và thao tác mẫu: Giảng viên sử dụng vật mẫu trực quan (mẫu cáp điện, các kiểu mối nối mẫu, mô hình bảng điện thật), kết hợp thiết bị đo lường thực tế (công tơ điện, đồng hồ vạn năng kim). Giảng viên thực hiện thao tác mẫu từng bước (bóc vỏ, uốn gập, vặn xoắn, hiệu chỉnh kim đồng hồ) trước khi phân nhóm cho người học thực hành.
  • Phương pháp dạy học giải quyết vấn đề và tình huống kỹ thuật: Đặt ra các vấn đề kỹ thuật thực tế để học viên phân tích, ví dụ: nguyên nhân phát sinh tia lửa điện tại mối nối lỏng; hiện tượng quá tải làm nóng biến áp; cách nhận biết dây bị đứt ngầm bằng chức năng đo thông mạch của đồng hồ vạn năng.
  • Tổ chức thực hành theo nhóm: Người học được chia nhóm (4–6 thành viên/nhóm), phân công cụ thể các vị trí: đọc sơ đồ, chuẩn bị vật tư, thao tác cơ khí, đo kiểm mạch và ghi chép nhật ký thực hành. Các nhóm tiến hành kiểm tra chéo sản phẩm mối nối và bảng điện theo tiêu chí kỹ thuật quy định.
  • Đánh giá năng lực theo chuẩn đầu ra: Kết hợp đánh giá thường xuyên (thao tác an toàn, báo cáo thực hành 3 lần đo kiểm) và đánh giá định kỳ qua bài kiểm tra lý thuyết tích hợp. Cấu trúc đề kiểm tra được lượng hóa bằng ma trận chi tiết gồm 4 cấp độ nhận thức (Nhận biết, Thông hiểu, Vận dụng thấp, Vận dụng cao), phân bổ 30% trắc nghiệm khách quan (12 câu hỏi) và 70% tự luận thực hành (3 bài tập thiết kế, tính toán và quy trình).
  • Hướng dẫn tự học: Cung cấp hệ thống câu hỏi định hướng, yêu cầu vẽ sơ đồ tư duy hệ thống hóa sau mỗi bài học, sưu tầm mẫu vật liệu thực tế và chuẩn bị trước dụng cụ cho bài học kế tiếp.

Điểm nổi bật và cập nhật

  • Tính thực tiễn và chuẩn hóa quy trình công nghệ: Mọi nội dung giảng dạy đều gắn liền với các thao tác kỹ thuật chuẩn xác ngoài công trường và trong hệ thống điện dân dụng. Các bước tiến hành nối dây, vạch dấu, khoan lắp bảng điện đều được quy trình hóa theo từng bước rõ ràng, dễ đo lường và kiểm chứng.
  • Hệ thống hóa toàn diện các thông số đo lường: Giáo trình cập nhật đầy đủ bảng phụ lục tra cứu ký hiệu đo lường điện, giúp người học đọc chính xác các ký hiệu trên mặt đồng hồ đo: từ cơ cấu đo từ điện, điện từ đến cấp chính xác $0.5, 2.5$, điện áp cách điện $2\text{kV}$, góc nghiêng lắp đặt.
  • Tích hợp bộ công cụ đo lường và dụng cụ cơ khí hoàn chỉnh: Không chỉ giới hạn ở lý thuyết điện, giáo trình trang bị chi tiết cách sử dụng các dụng cụ cơ khí bổ trợ như panme đo đường kính dây, thước cặp đo kích thước lỗ, kìm chuyên dụng và máy khoan lỗ, phản ánh đúng thực tế thi công lắp đặt mạng điện trong nhà.
  • Ma trận đánh giá chuẩn xác: Đi kèm tài liệu là hệ thống đề kiểm tra, ma trận phân bổ điểm số và đáp án biểu điểm chi tiết đến từng $0.25$ điểm, đảm bảo tính khách quan và nhất quán trong công tác khảo thí kỹ năng kỹ thuật.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho sinh viên các ngành Kỹ thuật Điện, Công nghệ Kỹ thuật Điện - Điện tử, Sư phạm Kỹ thuật Công nghiệp, hoặc học viên tại các trung tâm đào tạo nghề kỹ thuật điện dân dụng trình độ sơ cấp và trung cấp.
  • Kiến thức tiên quyết (Prerequisites): Người học cần nắm vững các kiến thức vật lý cơ bản về dòng điện, điện áp, công suất, định luật Ôm ($I = U/R$), các quy tắc an toàn điện cơ bản và biểu tượng linh kiện điện trong mạch điện một chiều/xoay chiều.
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm giáo án chuẩn, khung chương trình giảng dạy, tài liệu thiết kế bài giảng tích hợp, xây dựng phiếu hướng dẫn thực hành và ngân hàng câu hỏi kiểm tra đánh giá kỹ năng nghề.
  • Kỹ thuật viên và người tự học: Tài liệu là nguồn tham chiếu chuẩn về kỹ thuật đấu nối dây dẫn, cách đọc thông số công tơ, cách vận hành đồng hồ vạn năng và các bước lắp đặt mạch bảng điện gia dụng an toàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với học viên, sinh viên theo học các học phần thực hành điện cơ bản, kỹ thuật điện dân dụng, công nghệ lắp đặt mạng điện trong nhà, cũng như giảng viên cần khung tài liệu giảng dạy chuẩn hóa theo năng lực thực hành.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức cơ sở về vật lý đại cương phần Điện học (khái niệm dòng điện, hiệu điện thế, điện trở, công suất điện) và nắm được các quy tắc an toàn cơ bản khi tiếp xúc với nguồn điện hạ áp ($220\text{V}$).

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung sâu vào kỹ năng thực hành thao tác trực tiếp, cung cấp bảng phân loại chi tiết các thông số đo lường, hướng dẫn quy trình nối dây từng bước (kèm phương pháp xử lý lỗi thường gặp) và cung cấp sẵn ma trận đánh giá năng lực hoàn chỉnh.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc kỹ lý thuyết cấu tạo/ký hiệu, tự vẽ lại sơ đồ nguyên lý sang sơ đồ lắp đặt, chuẩn bị các đoạn dây dẫn mẫu để rèn luyện kỹ năng bóc vỏ và tạo mối nối, đồng thời thực hành đo kiểm trên các thiết bị thực tế theo bảng hướng dẫn.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu đi kèm các phụ lục tra cứu ký hiệu mặt đồng hồ đo điện, phiếu học tập ghi chép kết quả đo, mẫu báo cáo thí nghiệm đo kiểm điện trở/điện năng tiêu thụ và ma trận đề kiểm tra lý thuyết kèm đáp án chi tiết.

Kết luận

Giáo trình cung cấp hệ thống tri thức và kỹ năng thực hành kỹ thuật điện dân dụng mang tính chuẩn mực, bao quát toàn diện từ phân loại vật liệu, sử dụng dụng cụ đo lường, công nghệ nối dây dẫn đến thi công mạch điện bảng điện trong nhà.

Lộ trình học tập đề xuất:

  1. Nghiên cứu tổng quan nghề điện và phân loại vật liệu dẫn điện/cách điện ($M(n \times F)$).
  2. Tìm hiểu và vận hành thiết bị đo lường ($U, I, P, R$, công tơ điện, đồng hồ vạn năng).
  3. Luyện tập kỹ thuật cơ bản: nối dây dẫn lõi một sợi, nhiều sợi và nối dùng phụ kiện.
  4. Thiết kế sơ đồ lắp đặt và thi công hoàn thiện bảng điện nhánh phân phối.

Tài liệu tham khảo bổ trợ đề xuất bao gồm: Tiêu chuẩn kỹ thuật điện hạ áp TCVN, sổ tay an toàn điện trong thi công công trình dân dụng và tài liệu hướng dẫn kỹ thuật của các dòng đồng hồ đo điện chuyên dụng.
