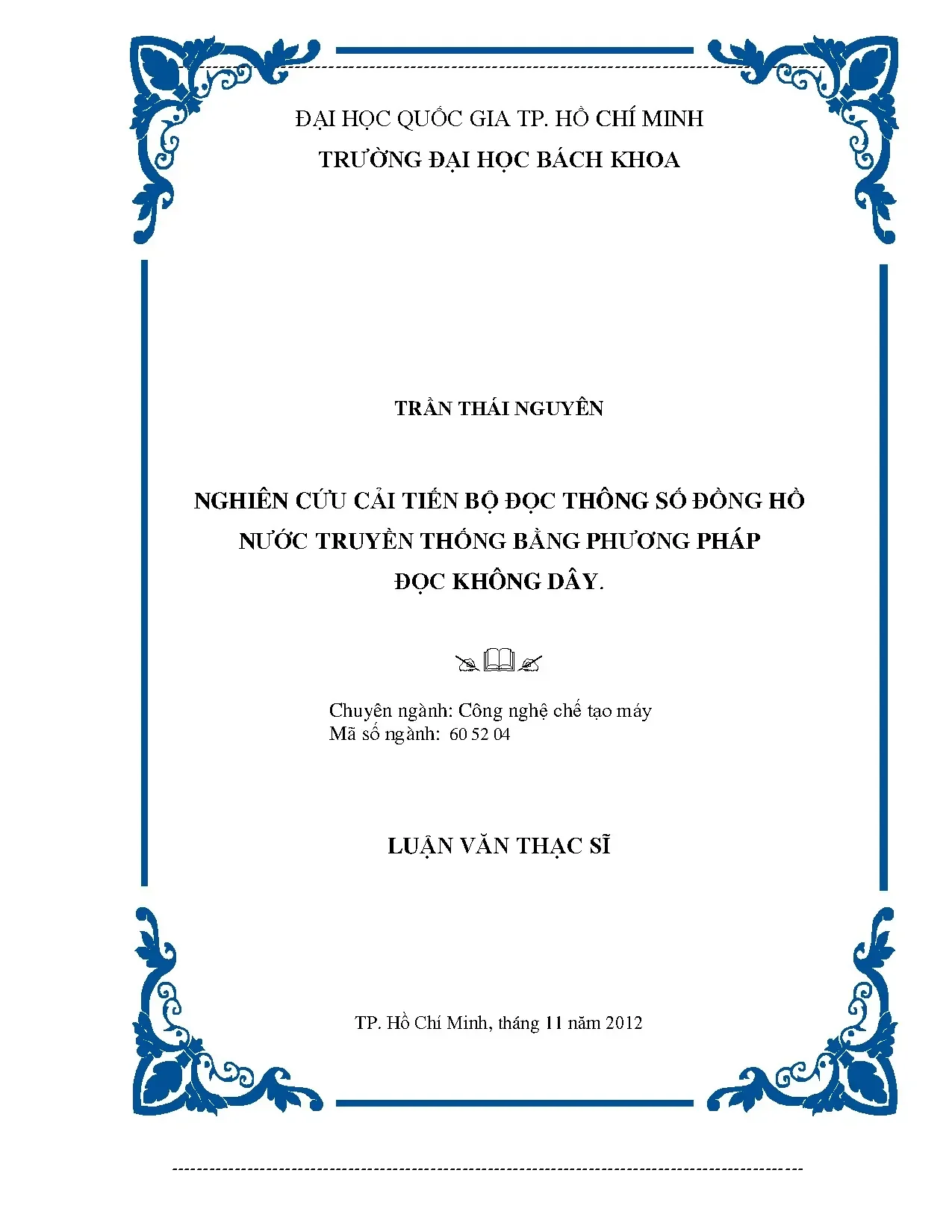

Nghiên cứu cải tiến bộ đọc thông số đồng hồ nước bằng phương pháp đọc không dây

Luận văn thạc sĩ kỹ thuật phân tích công nghệ chế tạo máy nghiên cứu cải tiến bộ đọc thông số đồng hồ nước truyền thông bằng phương, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Trần Thái Nguyên
• Người hướng dẫn: PGS. TS Trần Doãn Sơn
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Công nghệ chế tạo máy
• Đề tài: Cải Tiến Bộ Đọc Đồng Hồ Nước Bằng Công Nghệ Không Dây
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• LỜI NÓI ĐẦU
• ABSTRACT
• DANH MỤC HÌNH ẢNH, SƠ ĐỒ VÀ ĐỒ THỊ
• DANH MỤC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG SẢN XUẤT ĐỒNG HỒ NƯỚC (CỠ NHỎ)
• 1.1. Lịch sử phát triển của phương tiện đo đồng hồ nước
• 1.2. Hệ thống sản xuất đồng hồ nước (cỡ nhỏ)
• 1.2.1. Khái quát về đồng hồ nước
• 1.2.2. Các máy móc thiết bị sử dụng trong ngành sản xuất đồng hồ nước
• 1.2.3. Vai trò của đồng hồ nước
• 1.2.4. Phân loại đồng hồ nước
• 1.3. Giới thiệu công nghệ đọc số tự động
• 1.3.1. Ưu nhược điểm của phương pháp số không dây bằng sóng vô tuyến
• 1.4. Tình hình nghiên cứu và sử dụng công nghệ đọc số đồng hồ nước không dây bằng sóng radio
• 1.4.1. Tình hình nghiên cứu trên thế giới
• 1.4.2. Tình hình nghiên cứu trong nước
• 1.5. Tính cấp thiết của đề tài
• 1.6. Mục tiêu, phạm vi và phương pháp thực hiện nghiên cứu của đề tài
• 1.6.1. Mục tiêu của đề tài
• 1.6.2. Phạm vi nghiên cứu của đề tài
• 1.6.3. Phương pháp thực hiện đề tài
• 2. CHƯƠNG 2: PHÂN TÍCH CHỌN MẪU, KIỂU HOẠT ĐỘNG CỦA ĐỒNG HỒ NƯỚC PHÙ HỢP VỚI ĐIỀU KIỆN SỬ DỤNG HIỆN NAY CỦA VIỆT NAM
• 2.1. Các loại đồng hồ cỡ nhỏ được sử dụng rộng rãi hiện nay
• 2.1.1. Loại vận tốc đa tia
• 2.1.2. Loại thể tích kiểu pít tông
• 2.2. Cấu tạo của đồng hồ nước vận tốc đa tia
• 2.3. Quy trình công nghệ sản xuất đồng hồ nước cỡ nhỏ
• 3. CHƯƠNG 3: GIỚI THIỆU CÁC PHƯƠNG PHÁP ĐỌC ĐỒNG HỒ NƯỚC KHÔNG DÂY HIỆN NAY VÀ CHỌN GIẢI PHÁP ĐỌC ĐỒNG HỒ NƯỚC TỪ XA BẰNG SÓNG VÔ TUYẾN
• 3.1. Phương pháp đọc không dây (từ xa) cho đồng hồ nước
• 3.1.1. Đồng hồ nước dùng làm đồng hồ tổng
• 3.1.2. Đồng hồ nước dùng làm đồng hồ khách hàng
• 3.2. Chọn giải pháp đọc từ xa cho đồng hồ nước cỡ nhỏ
• 3.3. Các thông số về sóng vô tuyến (RF)
• 3.4. Các phương pháp mã hóa
• 3.5. Sơ đồ hoạt động của hệ thống đọc bằng sóng vô tuyến
• 4. CHƯƠNG 4: THIẾT KẾ BỘ GHI NHẬN DỮ LIỆU VÀ PHÁT SÓNG
• 4.1. Giới thiệu các thiết bị cần sử dụng
• 4.2. Thiết kế kim chỉ số lít bằng vật liệu kim loại có từ tính
• 4.2.1. Nam châm đất hiếm
• 4.2.2. Kim chỉ số
• 4.3. Tính toán thiết kế chọn bộ ghi nhận dữ liệu và phát sóng vô tuyến
• 4.3.1. Bộ cảm biến
• 4.3.2. Bộ vi điều khiển (MCU: Microcontroller unit)
• 4.3.3. Bộ ghi nhận thời gian thực (Real time clock)
• 4.3.4. Bộ phát sóng vô tuyến (RF)
• 4.4. Lưu đồ giải thuật của bộ ghi nhận dữ liệu và thu phát sóng
• 5. CHƯƠNG 5: THIẾT KẾ BỘ GHI NHẬN DỮ LIỆU, VIẾT PHẦN MỀM XỬ LÝ VÀ LƯU TRỮ VÀO MÁY TÍNH
• 5.1. Thiết bị ghi nhận dữ liệu và thu phát sóng
• 5.2. Bộ thu sóng
• 5.3. Phần mềm viết cho vi điều khiển
• 5.4. Phần mềm tạo giao diện giữa máy tính và bộ thu sóng
• 6. CHƯƠNG 6: NGHIÊN CỨU THỰC NGHIỆM VÀ BÁO CÁO KẾT QUẢ
• 6.1. Lắp đặt thử nghiệm
• 6.1.1. Lắp đặt trực tiếp sau đồng hồ nước khách hàng
• 6.1.2. Thử nghiệm đồng hồ chạy liên tục ở Q = 1 - 1,5m3/h
• 6.2. Báo cáo ghi nhận kết quả đạt được
• TÀI LIỆU THAM KHẢO
• PHẦN PHỤ LỤC

Tóm tắt

I. Tổng quan về công nghệ đọc đồng hồ nước

Công nghệ đọc đồng hồ nước đã trải qua nhiều giai đoạn phát triển, từ những phương pháp truyền thống đến các giải pháp hiện đại. Cải tiến công nghệ đọc đồng hồ nước bằng công nghệ không dây đã mở ra nhiều cơ hội mới cho việc quản lý và giám sát tiêu thụ nước. Việc áp dụng công nghệ IoT trong lĩnh vực này không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác trong việc đọc đồng hồ nước. Các phương pháp như đọc từ xa qua sóng vô tuyến đã chứng minh được hiệu quả trong việc giảm thiểu gian lận và tối ưu hóa quy trình quản lý nước.

1.1. Lịch sử phát triển công nghệ đọc đồng hồ nước

Lịch sử phát triển của đồng hồ nước bắt đầu từ những thiết bị đơn giản, dần dần tiến hóa thành các thiết bị hiện đại. Các công nghệ như cảm biến nước và truyền dữ liệu không dây đã được phát triển để cải thiện độ chính xác và hiệu quả. Việc sử dụng công nghệ tự động trong việc đọc số đồng hồ nước đã giúp giảm thiểu sai số và tăng cường khả năng quản lý tài nguyên nước. Các nghiên cứu cho thấy rằng việc áp dụng công nghệ không dây có thể giảm thiểu chi phí lao động và nâng cao sự hài lòng của khách hàng.

II. Phân tích công nghệ đọc đồng hồ nước không dây

Công nghệ đọc đồng hồ nước không dây sử dụng các phương pháp như sóng vô tuyến và hệ thống cảm biến để thu thập dữ liệu từ xa. Giải pháp thông minh này cho phép các công ty cấp nước theo dõi tiêu thụ nước một cách hiệu quả mà không cần phải đến tận nơi. Việc sử dụng cảm biến và truyền dữ liệu không dây giúp giảm thiểu thời gian và chi phí cho việc ghi nhận số liệu. Hệ thống này cũng giúp phát hiện kịp thời các vấn đề như rò rỉ nước, từ đó nâng cao hiệu quả quản lý tài nguyên nước.

2.1. Ưu điểm của công nghệ đọc không dây

Công nghệ đọc không dây mang lại nhiều lợi ích cho các đơn vị cấp nước. Đầu tiên, nó giúp tiết kiệm thời gian và chi phí cho việc ghi nhận số liệu. Thứ hai, hiệu suất năng lượng của hệ thống được cải thiện nhờ vào việc sử dụng công nghệ cảm biến hiện đại. Cuối cùng, việc áp dụng công nghệ IoT trong quản lý nước không chỉ giúp nâng cao độ chính xác mà còn tạo ra một hệ thống quản lý thông minh, giúp các công ty cấp nước tối ưu hóa quy trình làm việc và nâng cao chất lượng dịch vụ.

III. Thực nghiệm và kết quả

Thực nghiệm được tiến hành trên các mẫu đồng hồ nước sử dụng công nghệ không dây để đánh giá hiệu quả của hệ thống. Kết quả cho thấy rằng việc áp dụng cảm biến nước và truyền dữ liệu không dây đã cải thiện đáng kể độ chính xác trong việc đọc đồng hồ nước. Các số liệu thu thập được cho thấy sự khác biệt rõ rệt giữa chỉ số hiển thị trên mặt số và chỉ số đọc không dây, từ đó khẳng định tính khả thi của giải pháp này trong thực tiễn.

3.1. Đánh giá hiệu quả thực nghiệm

Kết quả thực nghiệm cho thấy rằng công nghệ không dây không chỉ giúp giảm thiểu sai số mà còn nâng cao hiệu quả trong việc quản lý nước. Các số liệu thu thập được từ hệ thống cho thấy sự chính xác cao hơn so với phương pháp truyền thống. Điều này chứng tỏ rằng việc áp dụng công nghệ hiện đại trong quản lý nước là cần thiết và có tính khả thi cao trong thực tiễn.

Nội dung chính

Tổng quan nghiên cứu

Quản lý và đo đếm lượng nước tiêu thụ sinh hoạt luôn là bài toán sống còn đối với các doanh nghiệp cấp nước đô thị nhằm tối ưu hóa doanh thu và giảm thiểu tình trạng thất thoát tài nguyên. Tại Tổng Công ty Cấp nước Sài Gòn (Sawaco), hệ thống quản lý đang vận hành hơn 900.000 chiếc đồng hồ nước các cỡ từ DN15 mm đến DN2400 mm, trong đó mạng lưới đồng hồ khách hàng cỡ nhỏ từ DN15 mm đến DN25 mm chiếm tỷ trọng áp đảo trên 95%. Tuy nhiên, quy trình ghi chỉ số truyền thống vẫn phụ thuộc chủ yếu vào nhân viên ghi số thủ công tại hiện trường, phát sinh nhiều bất cập nghiêm trọng như sai sót khi ghi chép sổ sách, tỷ lệ ước lượng hóa đơn tăng cao khi khách hàng vắng nhà và nguy cơ tiêu cực thỏa thuận chỉ số.

Thực tế khảo sát cho thấy một nhân viên cấp nước chỉ có thể đọc trung bình 120 đồng hồ/ngày với thời gian thao tác cơ học mất hơn 120 giây cho mỗi vị trí lắp đặt. Để giải quyết triệt để vấn đề này, luận văn thạc sĩ chuyên ngành Công nghệ Chế tạo máy của tác giả Trần Thái Nguyên, dưới sự hướng dẫn khoa học của PGS.TS Trần Doãn Sơn tại Trường Đại học Bách Khoa - ĐHQG TP.HCM, đã thực hiện đề tài nghiên cứu cải tiến bộ đọc thông số đồng hồ nước truyền thống sang phương thức đọc tự động không dây AMR (Automatic Meter Reading) qua sóng vô tuyến RF (Radio Frequency).

Mục tiêu cụ thể của nghiên cứu là thiết kế, chế tạo và thử nghiệm thành công cơ cấu phát xung từ tính tích hợp trực tiếp trên đồng hồ nước vận tốc đa tia cỡ 15 mm (nhãn hiệu LUGIACO) mà không làm thay đổi kết cấu cơ học ban đầu. Giải pháp giúp nâng công suất đọc số của nhân viên lên hơn 700 đồng hồ/ngày, rút ngắn thời gian thu thập dữ liệu xuống còn khoảng 20 giây/đồng hồ (tiết kiệm hơn 83% thời gian so với phương pháp thủ công), tạo bước đột phá trong lộ trình hiện đại hóa và tự động hóa ngành cấp nước tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng tích hợp giữa lý thuyết cơ học thủy lực dòng chảy, vật liệu học từ tính và kỹ thuật vi cơ điện tử truyền thông không dây. Cụ thể, các khung lý thuyết và mô hình kỹ thuật trọng tâm bao gồm:

• Nguyên lý đo lưu lượng kiểu vận tốc đa tia: Dòng chảy chất lỏng tác động trực tiếp lên hệ thống cánh quạt (tuốc bin) đa tia, truyền động lực qua hệ thống bánh răng giảm tốc tới cụm kim hiển thị trên mặt số theo tỷ lệ chuyển đổi xác định của hộp số cơ khí.
• Lý thuyết tương tác từ trường và cảm biến chuyển mạch: Ứng dụng quy luật biến thiên từ thông của nam châm vĩnh cửu đất hiếm nhóm Neodymium Iron Boron (Nd2Fe14B) có từ trường bề mặt đạt trên 1500 Gauss, nhiệt độ Curie lên tới 585 K và mật độ năng lượng từ cực đại (BH)max đạt tới 64 MGOe để kích hoạt tiếp điểm lưỡi gà của cảm biến Reed switch.
• Mô hình truyền thông không dây băng tần vô tuyến RF: Cấu trúc thu phát dữ liệu số sử dụng kỹ thuật điều chế tần số FSK (Frequency Shift Keying) kết hợp mã hóa địa chỉ nhận diện ID thiết bị, đảm bảo tín hiệu truyền xa từ 30m đến 100m, có khả năng xuyên thấu vật cản như bê tông, gạch và kim loại hộp bảo vệ.
• Khái niệm đo đếm xung nhị phân (Pulse Counting): Quy chuẩn hóa 1 vòng quay của kim chỉ số lít tương ứng với 1 xung điện áp ON/OFF (tương đương 1 lít nước tiêu thụ), chuyển tiếp dữ liệu trực tiếp vào bộ vi điều khiển theo thời gian thực (RTC).

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp thực nghiệm kết hợp tính toán giải tích và mô phỏng chế tạo thực tế trên dây chuyền sản xuất:

• Nguồn dữ liệu và mẫu thử nghiệm: Thực hiện trên cỡ mẫu gồm 50 cụm đồng hồ nước vận tốc đa tia DN15 mm được cung cấp trực tiếp từ dây chuyền sản xuất của Tổng Công ty Cấp nước Sài Gòn (đơn vị đã chế tạo hơn 200.000 đồng hồ DN15 mm và 50.000 đồng hồ DN20 mm đạt chuẩn kiểm định).
• Phương pháp chọn mẫu: Lựa chọn ngẫu nhiên các thân đồng hồ đạt tiêu chuẩn kỹ thuật kiểm định ban đầu, đại diện cho nhóm thiết bị lắp đặt phổ biến nhất tại hộ gia đình để tiến hành cải tiến cơ khí trên mặt số.
• Lý do lựa chọn phương pháp phân tích: Kết hợp đo kiểm thực nghiệm thủy lực trên dàn kiểm chuẩn chuyên dụng với phân tích dữ liệu đối soát phần mềm trên máy tính. Việc phân tích sai số tương quan giữa chỉ số cơ học và chỉ số xung số hóa cho phép xác định độ tin cậy tuyệt đối của hệ thống trong điều kiện thủy lực thực tế.
• Công cụ đo lường và xử lý: Sử dụng vi điều khiển công suất siêu thấp TI MSP430F169IPM kết hợp chip thời gian thực RTC, cảm biến Meder Reed KSK-A166 (độ nhạy từ trường 15-60 Gauss, tần số hoạt động 500 Hz, thời gian đóng ngắt cực nhanh 0,1 ms) và nguồn pin lithium Saft LS14500 (3,6V).
• Tiêu chuẩn và timeline nghiên cứu: Toàn bộ quy trình thử nghiệm tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật ISO 4064:2005 (Phần 1 đến 5), ĐLVN 17:2009, ĐLVN 96:2002 cùng các quyết định quản lý đo lường 22/2006/QĐ-BKHCN và 13/2007/QĐ-BKHCN của Bộ Khoa học và Công nghệ trong thời gian triển khai năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thực nghiệm chế tạo đã mang lại các phát hiện kỹ thuật mang tính thực tiễn cao:

1. Hoàn thiện thiết kế kim chỉ số từ tính siêu nhẹ: Trọng lượng của kim chỉ số lít bằng nhựa PP nguyên bản là 0,05g (tổng trọng lượng kim cũ là 0,1g). Sau khi tích hợp viên nam châm đất hiếm NdFeB (kích thước đường kính 10 mm, bề dày 0,5 mm, thể tích 0,03925 cm3, khối lượng 0,19g), tổng trọng lượng cụm kim mới chỉ đạt 0,24g. Mức tăng khối lượng thêm 0,14g hoàn toàn không làm gia tăng ma sát cản trở trục bánh răng, giúp đồng hồ vượt qua 100% các bài kiểm định đo lường tại các dải lưu lượng Qmin, Qt và Qn.
2. Độ chính xác tuyệt đối trong chuyển đổi xung: Thử nghiệm đồng hồ vận hành liên tục ở dải lưu lượng từ 1,0 m3/h đến 1,5 m3/h cho thấy độ sai lệch giữa chỉ số cơ học hiển thị trên mặt số và dữ liệu thu thập không dây qua sóng RF bằng 0%. Cảm biến Reed switch KSK-A166 đóng ngắt chính xác tuyệt đối theo chu kỳ 1 lít/vòng quay.
3. Tăng vượt bậc năng suất lao động: Thời gian đọc dữ liệu đồng hồ giảm mạnh từ 120 giây (phương pháp thủ công) xuống còn 20 giây (phương pháp RF cầm tay handheld). Năng suất đọc số của một nhân viên tăng từ 120 chiếc/ngày lên mức trên 700 chiếc/ngày, tương ứng mức tăng trưởng năng suất đạt 483,3%.
4. Tối ưu hóa năng lượng tiêu thụ: Nhờ thuật toán đưa vi điều khiển MSP430 vào chế độ nghỉ sâu (Low Power Mode) khi không có xung kích hoạt, hệ thống tiêu thụ dòng điện tĩnh cực thấp, đảm bảo viên pin Saft LS14500 vận hành liên tục trên 5 năm (tương đương hơn 1.825 ngày) mà không cần thay thế.

Thảo luận kết quả

Thành công của mô hình bắt nguồn từ việc lựa chọn vật liệu nam châm đất hiếm Nd2Fe14B có mật độ từ thông cao kết hợp cùng cảm biến tiếp điểm lưỡi gà Meder. Cảm biến Reed sở hữu ưu thế vượt trội so với cảm biến Hall ở chỗ không tiêu tốn dòng điện duy trì trạng thái (điện áp hoạt động 0V), độ bền đóng ngắt đạt ngưỡng 1 tỷ chu kỳ và khoảng cách cảm ứng linh hoạt từ 4,5 mm đến 15 mm. Điều này giúp loại bỏ hoàn toàn hiện tượng suy hao nguồn pin khi lắp đặt tại các hầm đồng hồ ngập nước hoặc vị trí ẩm ướt ngoài trời.

Trong luận văn, các dữ liệu thực nghiệm được hệ thống hóa trực quan thông qua đồ thị đặc tuyến sai số dòng chảy theo tiêu chuẩn ISO 4064, bảng đối soát thời gian thực trích xuất từ phần mềm máy tính và bảng so sánh sai số tích lũy giữa số mét khối cơ học với số xung RF. Kết quả kiểm định tại trung tâm đo lường xác nhận đường đặc tuyến sai số của đồng hồ cải tiến hoàn toàn nằm trong biên độ cho phép (dưới ±5% tại vùng lưu lượng chuyển tiếp Qt và dưới ±2% tại vùng lưu lượng danh định Qn). So với các giải pháp nhập khẩu nguyên chiếc từ Itron hay Elster có giá thành lên đến hàng triệu đồng, giải pháp cải tiến mô-đun nội địa hóa chỉ làm phát sinh chi phí gia công cơ khí rất thấp, mở ra tiềm năng ứng dụng đại trà trên quy mô hàng trăm nghìn thuê bao cấp nước.

Đề xuất và khuyến nghị

Để sớm đưa công nghệ đọc chỉ số đồng hồ nước không dây vào ứng dụng thực tiễn trên diện rộng, các giải pháp mang tính hành động cụ thể cần được triển khai:

• Chuẩn hóa quy trình sản xuất mô-đun: Đề nghị Tổng Công ty Cấp nước Sài Gòn (Sawaco) phối hợp cùng Trường Đại học Bách Khoa TP.HCM hoàn thiện dây chuyền ép nhựa kim chỉ số PP tích hợp nam châm NdFeB tự động hóa trong vòng 6 đến 12 tháng, đặt mục tiêu nội địa hóa 85% linh kiện phần cứng để hạ giá thành sản phẩm xuống mức tối ưu.
• Triển khai dự án thí điểm diện hẹp: Khuyến nghị Ban Giám đốc các Công ty Cổ phần Cấp nước thành viên lắp đặt thí điểm 10.000 bộ đồng hồ nước không dây DN15 tại các khu đô thị mới hoặc chung cư cao tầng trong thời gian 18 tháng, hướng tới mục tiêu giảm tỷ lệ thất thoát nước thương mại khu vực xuống dưới 10%.
• Xây dựng phần mềm quản trị dữ liệu tập trung: Yêu cầu Phòng Công nghệ thông tin của doanh nghiệp cấp nước phát triển hệ thống phần mềm tiếp nhận dữ liệu RF đồng bộ với cơ sở dữ liệu khách hàng PMAC trong vòng 6 tháng, đảm bảo độ chính xác đối soát hóa đơn đạt 99,9%.
• Định kỳ kiểm chuẩn và bảo dưỡng thiết bị: Trung tâm Kiểm định Đo lường thực hiện chu kỳ tái kiểm định 24 tháng/lần đối với các đồng hồ cải tiến, đồng thời kiểm tra mức sụt áp của nguồn pin Saft LS14500 để đảm bảo sai số đo lường luôn được kiểm soát trong ngưỡng tiêu chuẩn quốc gia ±2%.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị thực tiễn và học thuật sâu sắc, là tài liệu tham khảo thiết thực cho các nhóm đối tượng:

• Kỹ sư thiết kế Cơ điện tử và IoT công nghiệp: Nắm vững giải pháp tích hợp cảm biến từ trường, thuật toán tiết kiệm năng lượng vi điều khiển MSP430 và kỹ thuật đóng gói cơ khí chống nước đạt chuẩn công nghiệp.
• Lãnh đạo và nhà quản lý các công ty cấp nước đô thị: Có cơ sở dữ liệu khoa học và bài toán kinh tế - kỹ thuật rõ ràng để xây dựng đề án chuyển đổi số, tự động hóa đo đếm chỉ số nước và nâng cao chất lượng dịch vụ khách hàng.
• Học viên cao học và sinh viên ngành Cơ khí - Tự động hóa: Tham khảo phương pháp luận nghiên cứu thực nghiệm, quy trình kiểm định đo lường theo ĐLVN/ISO và cách thức giải quyết bài toán cải tiến thiết bị cơ khí truyền thống.
• Doanh nghiệp sản xuất thiết bị đo lường: Ứng dụng bản vẽ thiết kế, thông số lựa chọn vật liệu nam châm đất hiếm và cảm biến Reed để thương mại hóa các dòng sản phẩm đồng hồ thông minh "Make in Vietnam".

Câu hỏi thường gặp

Việc lắp thêm nam châm vào kim chỉ lít có làm tăng ma sát và sai số của đồng hồ không?
Không. Viên nam châm đất hiếm NdFeB chỉ nặng 0,19g, kết hợp với kim nhựa PP tạo tổng trọng lượng 0,24g (chỉ tăng 0,14g so với kim nhựa ban đầu). Các đợt kiểm định thực nghiệm theo tiêu chuẩn ĐLVN 17:2009 xác nhận mô-men quay của tuốc bin không bị cản trở và sai số dòng chảy hoàn toàn đạt chuẩn dưới ±2%.

Vì sao nghiên cứu lại chọn cảm biến Reed switch thay vì cảm biến hiệu ứng Hall?
Cảm biến Reed switch là tiếp điểm cơ điện thụ động, hoạt động ở mức áp 0V mà không tiêu tốn điện năng duy trì, có độ bền cơ học lên tới 1 tỷ chu kỳ đóng ngắt. Trong khi đó, cảm biến Hall đòi hỏi dòng nuôi liên tục, sẽ làm tiêu hao nhanh nguồn pin và không đảm bảo tuổi thọ thiết bị trên 5 năm.

Tín hiệu sóng vô tuyến RF truyền được bao xa và có bị cản trở bởi tường nhà không?
Hệ thống sử dụng sóng vô tuyến RF dải tần số thích hợp với phương thức điều chế FSK, mang lại cự ly truyền nhận ổn định từ 30m đến 100m. Sóng điện từ này có khả năng xuyên qua tường gạch, cửa gỗ, kính và nắp hộp bảo vệ đồng hồ mà không cần mở khóa cổng nhà khách hàng.

Nguồn pin tích hợp Saft LS14500 có thực sự đảm bảo vận hành liên tục 5 năm?
Có. Nhờ việc kết hợp công tắc Reed không tốn điện với cơ chế ngủ sâu (Low Power Mode) của vi điều khiển TI MSP430F169IPM, dòng tiêu thụ tĩnh chỉ ở mức microampere. Dung lượng pin 3,6V của Saft LS14500 hoàn toàn đủ khả năng duy trì hoạt động trên 1.825 ngày với tần suất đọc số định kỳ.

Giải pháp cải tiến này có thể áp dụng cho các kích cỡ đồng hồ nước khác không?
Hoàn toàn có thể. Nguyên lý thay thế kim chỉ số lít bằng kim nam châm và gá lắp mô-đun phát sóng RF có thể triển khai tương tự cho các dòng đồng hồ nước cỡ DN20 mm, DN25 mm hoặc các dòng đồng hồ đo lưu lượng công nghiệp cỡ lớn DN50 mm trở lên đang lưu hành trên mạng lưới cấp nước.

Kết luận

• Đề tài đã hoàn thành xuất sắc mục tiêu cải tiến thành công đồng hồ nước vận tốc đa tia truyền thống DN15 thành đồng hồ đo đếm tự động không dây AMR-RF có độ chính xác 100%.
• Cụm kim chỉ số lít từ tính NdFeB siêu nhẹ (0,24g) phối hợp cùng cảm biến Reed Meder KSK-A166 đảm bảo đo đếm ổn định ở lưu lượng 1 - 1,5 m3/h mà không làm thay đổi cấu trúc cơ khí đồng hồ.
• Thời gian đọc số giảm mạnh từ 120 giây xuống 20 giây, nâng năng suất lao động của nhân viên cấp nước lên trên 700 đồng hồ/ngày, tiết kiệm hơn 80% thời gian tác nghiệp.
• Nguồn pin Saft LS14500 kết hợp kiến trúc vi điều khiển MSP430 đảm bảo hệ thống vận hành liên tục và ổn định trên 5 năm trong điều kiện môi trường nhiệt đới ẩm.
• Để phát huy tối đa hiệu quả khoa học, các đơn vị cấp nước cần nhanh chóng xây dựng lộ trình thử nghiệm 10.000 thiết bị trong 18 tháng tới, hướng tới chuẩn hóa và sản xuất đại trà dòng đồng hồ nước thông minh thương hiệu Việt Nam.

Trích đoạn nội dung tài liệu

Chương I – Điều 1).  Kiểm định: Là việc xác định, xem xét sự phù hợp của phương tiện đo so với yêu cầu pháp lý có đạt các chỉ tiêu kỹ thuật cụ thể hay không, kết quả do cơ quan kiểm định nhà nước xác định là đạt hoặc không đạt. Kiểm định mang tính chất bắt buộc đối với các phương tiện đo có trong "Danh mục các thiết bị bắt buộc kiểm định" theo quyết định số 13/2007/QĐ-BKHCN ngày 6/7/2007 của Bộ Khoa học và Công nghệ.  Hiệu chuẩn: Phương tiện đo là thiết lập mới tương quan giữa đo lường và phương tiện đo.

Hiệu chuẩn không mang tính chất bắt buộc. Dựa vào kết quả hiệu chuẩn, khách hàng tự quyết định xem thiết bị có sử dụng nữa hay không. Phân loại đồng hồ nước: Được phân loại theo 03 dạng cơ bản sau: --------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 3 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ Hình 1.2: Sơ đồ phân loại theo kiểu cấu tạo của đồng hồ nước. Giới thiệu công nghệ đọc số tự động : Hệ thống đọc đồ ng hồ tự động AMR (Automatic Meter Reading) bằng sóng vô tuyến (RF) là công nghệ mới giúp các công ty cấp nước trên toàn thế giới giảm lượng nước thất thu, nâng cao hiệu quả hoạt động, tăng khả năng tiết kiệm tài nguyên nước và nâng cao dịch vụ khách hàng.

Công nghệ AMR được sử dụng để đọc các dữ --------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 4 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ liệu của đồng hồ từ xa, bao gồm cả chỉ số đồng hồ. Hệ thống tiên tiến AMR, được tích hợp công nghệ phát hiện ghi nhận dữ liệu, phát sóng và là hệ thống tốt nhất trong dòng thiết bị sử dụng sóng vô tuyến. Đây là công nghệ được áp dụng phổ biến hiện nay. Ưu điểm của AMR là các dữ liệu phong phú, chính xác được đọc từ đồng hồ và sử dụng rất hữu ích mà không có nguy cơ dữ liệu bị hỏng hay không đầy đủ, do đó có thể dẫn tới quyết định chính xác hơn.

Sử dụng thiết bị đọc dữ liệu cầm tay đơn giản là yêu cầu thiết bị tự động lấy dữ liệu. Thiết bị sẽ tự động gửi một yêu cầu thông qua tần số sóng vô tuyến (không dây) tới thiết bị đọc đồng hồ. Sau đó thiết bị đọc đồng hồ sẽ gửi thông tin được yêu cầu trở lại thiết bị cầm tay cũng qua sóng vô tuyến. Khi tất cả các đồng hồ đã được đọc, thông tin sẽ được tải lên phần mềm máy chủ để được tự động truy xuất ra hệ thống ghi hóa đơn và các hệ thống khác.

Hệ thống đọc số đồng hồ nước không dây sử dụng sóng vô tuyến bao gồm: một đồng hồ nước, một thiết bị đọc đồng hồ, một thiết bị đọc cầm tay và phần mềm máy chủ. - Đồng hồ nước ; - Thiết bị ghi nhận dữ liệu và phát sóng; - Thiết bị đọc số cầm tay (Hand held); - Máy chủ có cài phần mềm quản lý. --------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 5 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ Hình 1.3: Mô tả một hệ thống đọc đồng hồ nước không dây (sóng vô tuyến) 1. Đồng hồ nước: Đồng hồ nước hoạt động theo nguyên lý nước qua đồng hồ tác động vào tua bin và tryền động lên bộ hộp số để ghi nhận lượng nước sử dụng, trên mặt số có các gờ để lắp đặt với bộ gá thiết bị ghi nhận dữ liệu và phát sóng vô tuyến.

--------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 6 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ Hình 1.4 Đồng hồ nước vận tốc đa tia có kim lắp nam châm. Thiết bị ghi nhận dữ liệu và phát sóng vô tuyến: Là công nghệ tiên tiến để đọc đồng hồ nước từ xa bằng sóng vô tuyến, để nhằm đáp ứng các nhu cầu của đơn vị quản lý ngành cấp nước để cải thiện năng suất và cung cấp các dịch vụ tiến tiến cho khách hàng. Tần số vô tuyến (RF) là một tỷ lệ dao động trong khoảng 3 kHz đến 300 GHz, tương ứng với tần số của sóng vô tuyến và các dòng luân phiên thực hiện các tín hiệu vô tuyến. Sóng vô tuyến thường đề cập đến điện chứ không phải là dao động cơ học, sóng vô tuyến đề cập đến tần số vô tuyến điện, phương thức giao tiếp cho các công nghệ không dây của tất cả các loại, bao gồm cả điện thoại không dây, radar, GPS, và đài phát thanh và truyền hình chương trình phát sóng.

Công nghệ sóng vô tuyến là một phần của cuộc sống của chúng ta mà chúng ta khó nhận thấy nó có mặt khắp nơi của nó. Từ màn hình điện thoại di động, Bluetooth ® đồ chơi điều khiển từ xa. Sóng vô tuyến là sóng điện từ lan truyền với tốc độ ánh sáng. Thiết bị đọc số cầm tay (handheld): Thiết bị đọc cầm tay nguồn sử dụng pin được tích hợp sẵn bộ thu sóng vô tuyến để nhận thông tin từ thiết bị ghi nhận dữ liệu và phát sóng vô tuyến khi thiết bị này hoạt động sẽ thu toàn bộ sóng cùng tần số đã cài đặt để ghi nhận các dữ liệu từ đồng hồ nước, sau đó sẽ chép dữ liệu này vào máy tính.

Phần mềm: --------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 7 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ Phần mềm được cài đặt trên máy tính được dùng để truyền tải thông tin qua lại với thiết bị cầm tay. Phần mềm này cho phép hiển thị tất cả các dữ liệu thu thập được từ thiết bị cầm tay của hệ thống. Phần mềm này đồng thời cũng hỗ trợ truy xuất dữ liệu ra các hệ thống khác. Ưu nhược điểm của phương pháp số không dây bằng sóng vô tuyến:  Ưu điểm: - Giảm lượng nước ghi hóa đơn ước lượng do chủ nhà đi vắng và đọc đồng hồ không chính xác thông qua việc đọc và ghi chép vào sổ chỉ tiêu thụ.

- Nâng cao dịch vụ khách hàng thông qua các thông tin tiêu thụ hàng ngày. - Giảm lượng nước thất thoát thông qua việc một số nhân viên cấp nước thỏa thuận với khách hàng khi ghi không đúng chỉ số thực tế. - Giảm được số nhân viên đi đọc số hằng ngày và rút ngắn thời gian đọc. - Thời gian đọc số khoảng 20 giây (so với đọc thủ công hơn 2 phút), hiện nay mỗi nhân viên đọc số ghi hằng ngày là 120 chiếc/ ngày, việc đọc không dây sẽ nâng lên khoảng trên 700 chiếc/ ngày.

- Thông báo khi đồng hồ dừng hoạt động. - Ghi nhận khi có sự phá hoại đồng hồ nước.  Nhược điểm: - Giá thành cao đầu tư ban đầu cao, - Phụ thuộc vào nhà sản xuất khi mua sắm hoặc thay thế thiết bị. Tình hình nghiên cứu và sử dụng công nghệ đọc số đồng hồ nước không dây bằng sóng radio: 1.

Tình hình nghiên cứu trên thế giới: Các phương pháp nghiên cứu và ứng dụng việc đọc số đồng hồ nước không dây đã phát triển mạnh từ đầu thập kỷ 80 của thế kỷ trước như các công ty sản xuất đồng hồ nước hàng đầu thế giới như: Itron, Zenner, ABB, Siemens, Rockwell, Badger… đã áp dụng nhiều công nghệ này để cung cấp cho nhiều công ty cấp nước trên toàn thế giới gồm các phương pháp sau:  Đồng hồ điện từ: dùng để đo đếm sản lượng nước đi qua, gồm: bộ cảm biến đặt trong hầm dưới đất và bộ hiển thị đặt trong tủ bảo vệ sau đó truyền các dữ --------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 8 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ liệu này về trung tâm qua hệ thống GSM hoặc GPRS chủ yếu dùng cho đồng hồ tổng cỡ lớn.  Đồng hồ bán điện từ: dùng để đo đếm lượng nước tiêu thụ qua đồng hồ nhờ bộ cảm biến đặt trên mặt số đồng hồ sau đó truyền các dữ liệu này qua bộ ghi nhận dữ liệu bằng sóng vô tuyến, phương pháp này dùng chủ yếu cho đồng hồ khách hàng cỡ nhỏ. Tình hình nghiên cứu trong nước: Các công nghệ đọc số đồng hồ nước không dây đã và đang nghiên cứu và sử dụng rộng rãi trên thế giới. Do đó việc nghiên cứu và ứng dụng phương pháp này ở Việt Nam là điều cần thiết.

Tổng Công ty Cấp nước Sài Gòn TNHH MTV là một doanh nghiệp nhà nước cung cấp nước sạch cho nhân dân thành phố Hồ Chí Minh, việc đo đếm sản lượng nước tiêu thụ của khách hàng thông qua đồng hồ nước. Hiện nay Tổng Công ty đang sử dụng hơn 900.000 chiếc đồng hồ nước các cỡ từ DN15 mm đến DN2400 mm, trong đó đồng hồ nước cỡ nhỏ (từ DN15 – DN25 mm) chiếm trên 95%. Vì vậy nghiên cứu và áp dụng công nghệ này vào Tổng Công ty Cấp nước Sài Gòn để từng bước hiện đại hóa ngành nước, nâng cao chất lượng phục vụ khách hàng và sản xuất đại trà tại Việt Nam. Tính cấp thiết của đề tài: Qua những phần trình bày trên, ta thấy ngoài việc đồng hồ nước đã được sản xuất tại Việt Nam mà cần nâng cấp việc đọc số không dây là cần thiết để mang lại hiệu quả trong quản lý và góp phần nội địa hóa mang thương hiệu Việt Nam thay vì chỉ lắp ráp và nhập khẩu hoàn toàn như hiện nay.

Thông qua việc nghiên cứu chế tạo này sẽ có đổi mới về thay thế kim chỉ số lít bằng kim chỉ bằng kim loại (nam châm) để đồng hồ nước để có thể tích hợp với việc đọc bằng chỉ số trên mặt số và đọc số từ xa (không dây bằng sóng vô tuyến), chúng ta có thể thấy rằng đây là một lĩnh vực còn rất mới mẻ, có nhiều vấn đề cần khảo sát, nghiên cứu và đang dành được sự quan tâm lớn của của các doanh nghiệp cấp nước và nhất là phương pháp này chưa được nghiên cứu nhiều tại Việt Nam để từng bước hiện đại hóa ngành cấp nước của Việt Nam. Mục tiêu , phạm vi và phương pháp thực hiện nghiên cứu của đề tài: 1. Mục tiêu của đề tài: --------------------------------------------------------------------------------------------------- H V: Trần Thái Nguyên 9 Luận văn Thạc sĩ GVHD: PGS.TS Trần Doãn Sơn ------------------------------------------------------------------------------------------------ - Tìm hiểu công nghệ đọc số đồng hồ nước không dây bằng sóng vô tuyến. - Nghiên cứu thay đổi kim chỉ số lít (vật liệu nhựa) bằng kim chỉ số kim loại ( nam châm) trên mặt số đồng hồ nước để phát từ trường cho cảm biến hoạt động chuyển đổi thành xung (1 xung = 1 lít = 1 vòng) trong việc đo đếm chỉ số tiêu thụ nước; - Kết hợp được tính năng đọc số truyền thống và đọc từ xa bằng sóng vô tuyến thông qua thiết bị đọc cầm tay (Hand held).
