Giới thiệu dự án

Trong bối cảnh ngành công nghiệp Dược phẩm, Mỹ phẩm và Thực phẩm bảo vệ sức khỏe (TPBVSK) tại Việt Nam đang chuyển mình mạnh mẽ nhằm đáp ứng các hàng rào kỹ thuật khắt khe như WHO-GMP, EU-GMP và cGMP, hạ tầng kỹ thuật phòng sạch đóng vai trò then chốt quyết định chất lượng sản phẩm đầu ra. Theo các khảo sát công nghiệp, hệ thống Sưởi - Thông gió - Điều hòa không khí (HVAC - Heating, Ventilation, and Air Conditioning) chiếm từ 25% đến 40% tổng mức đầu tư cơ điện và tiêu tốn hơn 60% năng lượng vận hành của toàn bộ nhà máy phòng sạch.

+-----------------------------------------------------------------------------------+
|               KHUNG QUẢN TRỊ CHẤT LƯỢNG HVAC THEO TIÊU CHUẨN GMP                  |
+-----------------------------------------------------------------------------------+
|  [Khảo sát & Tải nhiệt]  --> [Thiết kế BIM 3D / Shopdrawing]                     |
|           |                                 |                                     |
|           v                                 v                                     |
|  [Kiểm soát Cung ứng]   --> [Lắp đặt Cơ Điện (SMACNA/BS 4515)]                   |
|           |                                 |                                     |
|           v                                 v                                     |
|  [Thử nghiệm Áp lực/Rò rỉ]--> [Thẩm định Thể thức DQ - IQ - OQ - PQ]              |
|           |                                 |                                     |
|           +---------------> [Bàn giao & Nghiệm thu] <-----------------------------+
+-----------------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Các doanh nghiệp vừa và nhỏ (SME) trong ngành xây lắp cơ điện phòng sạch thường đối mặt với các rủi ro kỹ thuật nghiêm trọng:

  • Sai lệch phân bổ trường nhiệt độ ($\Delta T > \pm 2.5^\circ\text{C}$) và độ ẩm tương đối ($\Delta RH > \pm 8%$) so với dải tiêu chuẩn.
  • Hiện tượng mất cân bằng áp suất tĩnh giữa các phòng sạch kế cận làm đảo chiều luồng khí vô trùng, dẫn đến nguy cơ nhiễm chéo vi sinh và tiểu phân.
  • Lựa chọn hệ số dự phòng an toàn ($k_{dp}$) không tối ưu trong khâu thiết kế công suất cụm máy làm lạnh (Chiller) và khối xử lý không khí (AHU - Air Handling Unit), làm phát sinh chi phí năng lượng hoặc không đạt độ lạnh sâu vào mùa hè nắng nóng (khi nhiệt độ môi trường ngoài trời $T_{amb} > 38^\circ\text{C}$).
  • Thiếu hụt quy trình kiểm soát chất lượng đồng bộ từ khâu thiết kế bản vẽ Shop Drawing, chế tạo ống gió theo chuẩn SMACNA đến lắp đặt thiết bị chống rung và thẩm định hồ sơ DQ/IQ/OQ.

Mục tiêu dự án

  1. Chuẩn hóa cơ sở lý luận và quy chuẩn pháp lý: Xây dựng hệ thống quản lý chất lượng (QLCL) dự án HVAC bám sát Nghị định số 06/2021/NĐ-CP của Chính phủ về quản lý chất lượng thi công xây dựng và bảo trì công trình, kết hợp các hướng dẫn quốc tế về phòng sạch (WHO Technical Report Series 961 Annex 2, ISO 14644-1:2015).
  2. Đánh giá và phân tích thực trạng: Khảo sát toàn diện công tác quản lý chất lượng thi công HVAC tại Công ty Cổ phần GMP Groups trên các dự án thực tế giai đoạn 2019–2022 (bao gồm Dự án Dược phẩm An Phát FDA quy mô 11.238 m², Dược phẩm Dolexphar 5.000 m², Bao bì cấp 1 PGA 7.000 m²).
  3. Thiết lập giải pháp hoàn thiện: Đề xuất mô hình kiểm soát 4 giai đoạn khép kín (Khảo sát – Thiết kế 3D – Thi công/Lắp đặt – Thẩm định Commissioning), triệt tiêu các điểm nghẽn sai số khí động học và nhiệt ẩm.

Phương pháp tiếp cận giải pháp

Ứng dụng phương pháp tiếp cận Quản lý Chất lượng Toàn diện (Total Quality Management - TQM) kết hợp công cụ trực quan hóa mô hình hóa thông tin công trình (BIM - Building Information Modeling) 3D, kỹ thuật phát hiện xung đột không gian (Clash Detection) và thuật toán tự động hóa kiểm tra tính hợp thức của các thông số phòng sạch.

Kết quả kỳ vọng

  • Độ sai lệch nhiệt độ vận hành duy trì ổn định trong ngưỡng $\le \pm 1^\circ\text{C}$; độ ẩm tương đối trong ngưỡng $\le \pm 3%$.
  • Tỷ lệ vận tốc dòng khí tại các miệng cấp xa nhất đạt $\ge 80%$ giá trị thiết kế lý thuyết.
  • 100% tài liệu nghiệm thu đạt yêu cầu thẩm định cấp phép phòng sạch của Cục Quản lý Dược (Bộ Y tế) ngay trong lần đánh giá đầu tiên.

Phạm vi và giới hạn nghiên cứu

  • Không gian: Các dự án phòng sạch GMP cho nhà máy Dược, Mỹ phẩm, TPBVSK và Thiết bị y tế do GMP Groups làm tổng thầu thiết kế - thi công tại miền Bắc.
  • Thời gian: Phân tích dữ liệu thực tế giai đoạn 2019–2022 và xây dựng giải pháp mở rộng giai đoạn 2022–2024.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Quản lý truyền thống theo kinh nghiệm QLCL công nghiệp tổng quát (ISO 9001 thuần túy) Giải pháp QLCL chuyên sâu HVAC Cleanroom (Đề xuất)
Cơ sở thiết kế Bản vẽ 2D AutoCAD đơn lớp, thiếu tọa độ cao độ Mô hình 2D/3D chung chung, không tách lớp khí động BIM 3D Revit MEP kết hợp phần mềm mô phỏng dòng khí CFD
Tiêu chuẩn chế tạo ống gió Cắt gấp thủ công, ghép mí ngẫu nhiên TCVN 5687:2010 cơ bản SMACNA HVAC Duct Construction Standards + Tole mạ kẽm Z12-Z18
Kiểm soát độ kín và rò rỉ Thử khói định tính hoặc mắt thường Thử áp suất ngẫu nhiên 5% tuyến ống Thử nghiệm rò rỉ áp suất 100% tuyến chính + Test rò rỉ màng HEPA bằng PAO/DOP
Quản lý biến thiên nhiệt ẩm Bù trừ bằng cách tăng công suất máy cục bộ Kiểm tra theo mốc thời gian cố định Giám sát Profile nhiệt ẩm đa điểm theo chu kỳ (Sáng 9h-11h30, Chiều 13h30-15h30)
Mức độ tích hợp hồ sơ GMP Lập nhật ký công trường rời rạc Hồ sơ KCS xây dựng tiêu chuẩn Đồng bộ chuỗi tài liệu thẩm định DQ (Thiết kế) - IQ (Lắp đặt) - OQ (Vận hành)

Phân loại yêu cầu chất lượng theo mô hình MoSCoW

  • Must have (Bắt buộc): Chế tạo ống gió tole mạ kẽm độ dày chuẩn xác theo thước Palme; kiểm soát độ dốc đường ống nước ngưng từ $10^\circ - 15^\circ$ (hoặc tối thiểu 1-2% có siphon bẫy nước); bảo ôn xốp cách nhiệt kín phủ màng nhôm bạc chống đọng sương; bệ bê tông cốt thép (#3 cự ly 10cm) có đệm chống rung Neoprene/lò xo cho Chiller và máy bơm.
  • Should have (Nên có): Thiết kế mô hình 3D điều phối cao độ tránh xung đột giữa đường ống gió, máng cáp điện và hệ thống cứu hỏa; ứng dụng van điều chỉnh lưu lượng (Splitter Damper / VCD) có khóa định vị.
  • Could have (Có thể có): Hệ thống cảm biến giám sát chênh áp số hóa kết nối trực tiếp với trung tâm điều khiển BMS (Building Management System).
  • Won't have (Tuyệt đối không): Không lắp máy điều hòa cục bộ dân dụng trực tiếp trong phòng sạch vô trùng cấp A/B; không sử dụng ống gió mềm dài quá 3,0 m.
+-----------------------------------------------------------------------------------+
|                  BẢNG MA TRẬN PHÂN LOẠI CẤP ĐỘ SẠCH & THÔNG SỐ KHÍ ĐỘNG          |
+-------+--------------+---------------+--------------------+-----------------------+
| Cấp độ| Tiêu chuẩn   | Tiêu chuẩn    | Số lần trao đổi khí| Vận tốc dòng khí      |
| sạch  | STD 209E     | ISO 14644-1   | trung bình (ACH)   | cửa cấp (m/s)         |
+-------+--------------+---------------+--------------------+-----------------------+
|   A   | Class 100    | ISO 5         | 240 - 360 lần/h    | 0.36 - 0.54 m/s       |
|   B   | Class 1,000  | ISO 6         | 40 - 60 lần/h      | 0.25 - 0.40 m/s       |
|   C   | Class 10,000 | ISO 7         | 20 - 40 lần/h      | 0.15 - 0.30 m/s       |
|   D   | Class 100,000| ISO 8         | 15 - 25 lần/h      | Theo tính toán tải nhiệt|
+-------+--------------+---------------+--------------------+-----------------------+

Thiết kế hệ thống

Kiến trúc động học dòng khí

Dự án phân tách và áp dụng linh hoạt 2 mô hình dòng khí:

  1. Dòng khí đơn hướng (Unidirectional / Laminar Flow): Ứng dụng cho khu vực vô trùng cao (Cấp A/B, buồng đóng lọ vô cảm, LAF). Không khí sau khi qua màng lọc HEPA H14 (hiệu suất $\ge 99.995%$) thổi thành dòng song song với vận tốc đồng đều từ $0.36 - 0.54\text{ m/s}$ đẩy toàn bộ bụi mịn và vi sinh vật ra khỏi vùng làm việc.
  2. Dòng khí tuần hoàn (Recirculating Flow): Áp dụng cho cấp C/D. Không khí từ phòng sạch được thu hồi qua miệng hút đáy phòng, hòa trộn với một tỷ lệ gió tươi nhất định, đưa về AHU để xử lý nhiệt ẩm sơ bộ, qua lọc thô G4, lọc tinh F8 và cấp lại qua lọc HEPA H13, giúp giảm tải nhiệt làm lạnh đáng kể.

Danh mục công nghệ và Tiêu chuẩn kỹ thuật áp dụng

  • Tiêu chuẩn thiết kế & chế tạo: SMACNA 3rd Edition (Duct Construction), BS 4515:2000 (Hàn ống thép áp lực), TCVN 5687:2010 (Thông gió - Điều hòa không khí).
  • Phần mềm thiết kế: Autodesk Revit MEP 2022 (Mô hình hóa hệ thống cơ điện 3D), Daikin Load Calculation Tool v4.0, AutoCAD 2021.
  • Vật tư & Thiết bị chính:
    • Ống gió tôn tráng kẽm tiêu chuẩn mạ dày từ $0.58\text{ mm}$ đến $1.2\text{ mm}$.
    • Vật liệu cách nhiệt xốp PE phủ bạc dạng cấu trúc ô kín (Closed-cell foam) dày $10\text{ mm} - 25\text{ mm}$.
    • Cụm máy làm lạnh nước (Water Chiller giải nhiệt gió/nước), Dàn lạnh âm trần nối ống gió (FCU - Fan Coil Unit), Quạt ly tâm truyền động gián tiếp có biến tần điều khiển áp suất.

Phương pháp luận triển khai (Methodology)

Triển khai theo mô hình Stage-Gate Project Management tích hợp chu trình PDCA (Plan - Do - Check - Act):

  • Giai đoạn 1: Lập kế hoạch & Khảo sát (Plan): Thống nhất ma trận trách nhiệm RACI giữa Chủ đầu tư, Giám đốc dự án, Giám sát thiết kế và Kỹ sư triển khai; lập tiến độ tổng thể Gantt.
  • Giai đoạn 2: Thiết kế kỹ thuật & Shop Drawing (Do - Phase 1): Phê duyệt bản vẽ 3D phối hợp, bóc tách khối lượng dự toán chi tiết.
  • Giai đoạn 3: Thi công cơ điện & Kiểm soát KCS (Do - Phase 2): Kiểm tra vật tư đầu vào bằng thước Palme, thi công lắp đặt theo quy trình tuần tự: Hệ thống đường ống $\rightarrow$ Treo đỡ $\rightarrow$ Cách nhiệt $\rightarrow$ Lắp đặt Chiller/AHU $\rightarrow$ Hệ thống điện & Tủ điều khiển.
  • Giai đoạn 4: Thử nghiệm, Cân chỉnh & Thẩm định (Check & Act): Thực hiện Testing, Adjusting and Balancing (TAB), kiểm tra chênh áp $\Delta P$, phân tích mẫu tiểu phân và hoàn thiện hồ sơ nghiệm thu đưa vào sử dụng.

Implementation và kết quả

Quy trình phát triển và Thuật toán cốt lõi

1. Tính toán Lưu lượng gió và Bân cân bằng nhiệt ẩm

Lưu lượng gió tổng cấp vào phòng sạch $Q$ ($m^3/h$) được xác định dựa trên thể tích phòng $V$ ($m^3$) và số lần trao đổi khí $ACH$ (Air Changes per Hour): $$Q = ACH \times V = ACH \times (A_{phong} \times H_{tran})$$

Phương trình cân bằng áp suất tĩnh giữa các phòng qua khe cửa hoặc miệng xả áp: $$\Delta P = P_{clean} - P_{adjacent} = \frac{\rho}{2} \cdot \left(\frac{Q_{leak}}{\mu \cdot A_{khe}}\right)^2$$ (Trong đó $\rho$ là khối lượng riêng không khí, $\mu$ là hệ số lưu lượng, $A_{khe}$ là diện tích khe hở rò rỉ).

2. Thuật toán Tự động hóa Đánh giá Hợp thức Thông số Phòng sạch

Đoạn mã Python dưới đây biểu diễn quy trình xử lý dữ liệu kiểm định nghiệm thu phòng sạch, tự động phân loại kết quả đo đạc tiểu phân và môi trường theo tiêu chuẩn ISO 14644-1 và GMP:

import math
from typing import Dict, List, Tuple

class CleanroomValidator:
    """
    Module kiểm tra và thẩm định chất lượng phòng sạch HVAC theo tiêu chuẩn ISO 14644-1:2015.
    Hỗ trợ tính toán lưu lượng gió (Q), số lần trao đổi khí (ACH), và chênh áp (Delta P).
    """
    def __init__(self, room_name: str, area: float, height: float, target_iso_class: int):
        self.room_name = room_name
        self.volume = area * height
        self.target_iso_class = target_iso_class

        # Ngưỡng nồng độ tiểu phân cực đại cho phép (hạt/m3) theo ISO 14644-1
        self.iso_limits = {
            5: {0.5: 3520, 5.0: 29},       # Cấp A / B (trạng thái nghỉ)
            7: {0.5: 352000, 5.0: 2930},   # Cấp C (trạng thái nghỉ)
            8: {0.5: 3520000, 5.0: 29300}  # Cấp D (trạng thái nghỉ)
        }

    def verify_air_changes(self, measured_flow_rate_m3h: float, min_ach: float) -> Tuple[bool, float]:
        actual_ach = measured_flow_rate_m3h / self.volume
        is_passed = actual_ach >= min_ach
        return is_passed, round(actual_ach, 2)

    def evaluate_particles(self, particle_0_5: float, particle_5_0: float) -> Dict[str, bool]:
        limits = self.iso_limits.get(self.target_iso_class, self.iso_limits[8])
        return {
            "particle_0_5_um_pass": particle_0_5 <= limits[0.5],
            "particle_5_0_um_pass": particle_5_0 <= limits[5.0]
        }

    def evaluate_environment(self, temp: float, rh: float, diff_pressure: float) -> Dict[str, str]:
        # Dải tiêu chuẩn GMP cho nhà máy Dược phẩm
        temp_status = "PASS" if 20.0 <= temp <= 24.0 else "FAIL"
        rh_status = "PASS" if 45.0 <= rh <= 65.0 else "FAIL"
        dp_status = "PASS" if diff_pressure >= 10.0 else "FAIL"

        return {
            "temperature_check": f"{temp}°C -> {temp_status}",
            "humidity_check": f"{rh}% -> {rh_status}",
            "differential_pressure_check": f"{diff_pressure}Pa -> {dp_status}"
        }

# Khởi tạo kiểm định thử nghiệm cho Phòng Đóng nang (Dược phẩm Dolexphar)
validator = CleanroomValidator(room_name="Phong_Dong_Nang_01", area=45.0, height=2.8, target_iso_class=7)
ach_passed, current_ach = validator.verify_air_changes(measured_flow_rate_m3h=3200.0, min_ach=25.0)
env_results = validator.evaluate_environment(temp=22.4, rh=54.2, diff_pressure=15.5)

print(f"[{validator.room_name}] ACH: {current_ach} (Dat chuan: {ach_passed})")
print(f"Ket qua tham dinh moi truong: {env_results}")

Thử nghiệm và Đánh giá (Validation)

Dữ liệu quan trắc thực tế tại các dự án phòng sạch GMP Groups triển khai (theo dõi trong các khung giờ chịu tải nhiệt cao nhất):

+-----------------------------------------------------------------------------------+
|               BẢNG KẾT QUẢ ĐO KIỂM NHIỆT ĐỘ VÀ ĐỘ ẨM TẠI HIỆN TRƯỜNG              |
+----------------------+--------------------+-------------------+-------------------+
| Vị trí đo            | Khung giờ khảo sát | Nhiệt độ (°C)     | Độ ẩm tương đối   |
| (Phòng chức năng)    | (Ca sáng / chiều)  | (Tiêu chuẩn: 20-24)| (Tiêu chuẩn: 45-65%)|
+----------------------+--------------------+-------------------+-------------------+
| Phòng Cân nguyên liệu| 09:00 - 11:30      | 21.8 ± 0.4        | 52.1 ± 1.8%       |
|                      | 13:30 - 15:30      | 22.6 ± 0.6        | 55.4 ± 2.1%       |
+----------------------+--------------------+-------------------+-------------------+
| Phòng Pha chế dịch   | 09:00 - 11:30      | 20.9 ± 0.3        | 49.8 ± 1.5%       |
|                      | 13:30 - 15:30      | 21.7 ± 0.5        | 53.2 ± 1.9%       |
+----------------------+--------------------+-------------------+-------------------+
| Phòng Đóng gói cấp 1 | 09:00 - 11:30      | 22.1 ± 0.5        | 58.3 ± 2.4%       |
|                      | 13:30 - 15:30      | 23.2 ± 0.7        | 61.0 ± 2.6%       |
+----------------------+--------------------+-------------------+-------------------+
| Hành lang sạch       | 09:00 - 11:30      | 23.0 ± 0.6        | 60.5 ± 2.2%       |
|                      | 13:30 - 15:30      | 23.8 ± 0.8        | 63.4 ± 2.5%       |
+----------------------+--------------------+-------------------+-------------------+

Kết quả đạt được

  1. Kiểm soát thông số kỹ thuật: Toàn bộ các điểm đo tại 5 dự án trọng điểm đều đạt yêu cầu thiết kế: chênh áp liên phòng duy trì từ $12.5\text{ Pa}$ đến $25.0\text{ Pa}$ ngăn ngừa hiện tượng không khí chưa xử lý xâm nhập; độ ồn thiết bị đo tại tâm phòng $\le 62\text{ dBA}$ (ngưỡng cho phép $< 68\text{ dBA}$).
  2. Chỉ số kinh doanh và tài chính của GMP Groups:
    • Doanh thu thuần tăng trưởng vượt bậc: từ 6,16 tỷ đồng (năm 2019) lên 13,35 tỷ đồng (năm 2020) và đạt 20,45 tỷ đồng (năm 2021).
    • Lợi nhuận sau thuế doanh nghiệp tăng từ 263,6 triệu đồng (2019) lên 654,6 triệu đồng (2021), khẳng định uy tín thương hiệu và năng lực cạnh tranh trong phân khúc tổng thầu phòng sạch dược phẩm.

Đổi mới và đóng góp

Các cải tiến kỹ thuật đột phá

  1. Quy trình thẩm tra thiết kế 4 bước lặp (4-Gate Review): Thiết lập rào chắn kỹ thuật khép kín: Kỹ sư thiết kế $\rightarrow$ Trưởng bộ phận Giám sát thiết kế $\rightarrow$ Giám đốc Kỹ thuật dự án $\rightarrow$ Tư vấn giám sát Chủ đầu tư. Xóa bỏ hoàn toàn lỗi thiết kế thiếu diện tích bảo trì máy hoặc xung đột hướng mở cửa buồng đệm Airllock.
  2. Kỹ thuật ghép mí và đệm kín ron ống gió chuyên dụng: Áp dụng lớp ron đệm cao su lưu hóa không chứa chất sinh bụi có độ dày $\ge 3\text{ mm}$ tại tất cả mặt bích kết nối bằng bulong, phủ keo silicon trung tính chuyên dụng tại các góc gấp nẹp C, giảm tỷ lệ rò rỉ khí động học trên toàn tuyến ống xuống $< 1.2%$ (so với mức trung bình ngành là $5 - 8%$).
  3. Tiêu chuẩn hóa kết cấu treo đỡ chống rung: Chế tạo hệ giá treo sử dụng thép chữ C và thép góc chữ V kích thước $30 \times 30 \times 5\text{ mm}$ kết hợp ti treo mạ kẽm ren suốt có vòng đệm lò xo và đệm Neoprene, triệt tiêu tiếng ồn lan truyền qua sàn bê tông công trình.
+-----------------------------------------------------------------------------------+
|               SO SÁNH CÁC CHỈ SỐ HIỆU QUẢ TRƯỚC VÀ SAU CẢI TIẾN                   |
+------------------------------------+------------------+---------------------------+
| Chỉ số đo lường hiệu quả (KPI)    | Trước cải tiến   | Sau cải tiến (Áp dụng đề tài) |
+------------------------------------+------------------+---------------------------+
| Tỷ lệ xung đột bản vẽ tại hiện trường| 14 - 18 lỗi/dự án| ≤ 1 - 2 lỗi/dự án (-89%) |
| Thời gian căn chỉnh cân bằng khí (TAB)| 12 - 15 ngày     | 6 - 7 ngày (-50%)         |
| Tỷ lệ rò rỉ áp suất đường ống gió  | 6.5%             | 1.1% (-83%)               |
| Tỷ lệ nghiệm thu phòng sạch 1 lần đạt| 75%              | 100% (+33.3%)             |
| Chi phí phát sinh do sửa đổi sau lắp | 8.2% giá trị HĐ  | < 1.5% giá trị HĐ         |
+------------------------------------+------------------+---------------------------+

Ứng dụng thực tế và triển khai

Các ca điển hình tại doanh nghiệp (Real-World Case Studies)

  • Nhà máy Dược phẩm & TPBVSK Công nghệ cao FDA (TP. Hải Dương): Quy mô 11.238 m². Triển khai cụm Chiller công suất lớn kết hợp hệ thống 12 cụm AHU phân tầng, kiểm soát đồng thời các phân khu sản xuất thuốc viên, siro và viên nang mềm đạt chuẩn GMP-HS.
  • Nhà máy Dược phẩm Quốc tế Dolexphar (KCN Đại An mở rộng): Quy mô 5.000 m². Tối ưu hóa hệ thống tuần hoàn khí, tiết kiệm 16.5% điện năng tiêu thụ cho hệ thống điều hòa nhờ phương án cách nhiệt xốp bạc đa lớp và phân vùng chênh áp thông minh.
  • Nhà máy Bao bì Dược phẩm Cấp 1 PGA (TP. Hải Dương): Quy mô 7.000 m². Đạt cấp độ sạch ISO 7 và kiểm soát độ ẩm sâu ($RH < 45%$) phục vụ dây chuyền ép vỉ nhôm - nhựa định hình y tế.
+-----------------------------------------------------------------------------------+
|                LỘ TRÌNH TRIỂN KHAI DỰ ÁN XÂY LẮP HVAC CHUẨN GMP                   |
+-----------------------------------------------------------------------------------+
|  [Tuần 1 - 2]  : Khảo sát hiện trạng, lập mặt bằng công nghệ & duyệt thiết kế 3D   |
|  [Tuần 3 - 4]  : Gia công ống gió tole kẽm SMACNA, nhập khẩu Chiller/AHU/Bơm     |
|  [Tuần 5 - 8]  : Lắp đặt mạng đường ống gió, ống đồng, ống nước chiller, cách nhiệt|
|  [Tuần 9 - 10] : Đặt thiết bị chính lên bệ chống rung, kết nối tủ điện & máng cáp |
|  [Tuần 11]     : Thử áp lực ống nước, thử khói độ kín ống gió, vệ sinh công nghiệp |
|  [Tuần 12]     : Cân chỉnh khí TAB, thẩm định DQ/IQ/OQ, đo đếm hạt bụi & bàn giao |
+-----------------------------------------------------------------------------------+

Phân tích Chi phí - Lợi ích (Cost-Benefit & ROI)

Mặc dù chi phí đầu tư ban đầu cho công tác giám sát, lập mô hình 3D và sử dụng vật tư cách nhiệt, chống rung chuẩn hóa tăng khoảng 4–6% tổng mức đầu tư hệ thống HVAC, nhưng mang lại hiệu quả kinh tế rõ rệt:

  • Giảm thiểu 100% nguy cơ bị đình chỉ hoặc kéo dài thời gian nghiệm thu cấp chứng nhận GMP (mỗi ngày chậm cấp phép có thể gây thiệt hại từ 50–100 triệu đồng cho nhà máy dược do đình trệ sản xuất).
  • Tiết kiệm 12–18% chi phí tiền điện hàng tháng nhờ hệ thống ống gió kín khít, giảm thất thoát nhiệt và hiệu suất làm lạnh tối ưu của cụm Chiller/AHU.
  • Thời gian thu hồi vốn đầu tư tăng thêm cho hệ thống QLCL (ROI) đạt mức ấn tượng: dưới 6 tháng vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Việc kiểm soát nhật ký thi công và biên bản nghiệm thu tại hiện trường vẫn còn sử dụng một phần biểu mẫu văn bản giấy, làm chậm tốc độ truyền dữ liệu về ban giám đốc kỹ thuật tại trụ sở.
  • Các thông số đo kiểm nhiệt ẩm trong giai đoạn chạy thử nghiệm chưa được kết nối theo thời gian thực (Real-time IoT data logging) về trung tâm xử lý dữ liệu đám mây.

Hướng nâng cấp giai đoạn 2024–2026

  1. Ứng dụng nền tảng số hóa Project Management Platform: Triển khai phần mềm quản lý chất lượng công trường trên ứng dụng di động, cho phép kỹ sư giám sát quét mã QR code vật tư, tải ảnh biên bản nghiệm thu tĩnh và đồng bộ tức thì lên hệ thống máy chủ ERP của công ty.
  2. Tích hợp cảm biến số và AI Predictive Maintenance: Nghiên cứu tích hợp hệ thống thu thập dữ liệu chênh áp màng lọc HEPA và dòng điện động cơ quạt AHU liên tục, ứng dụng thuật toán máy học dự báo thời điểm cần thay thế màng lọc hoặc bảo dưỡng vòng bi bơm Chiller trước khi xảy ra sự cố.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Quản lý Dự án / Kỹ thuật Nhiệt - Lạnh: Tiếp cận giáo trình thực chiến, bộ biểu mẫu nghiệm thu chuẩn hóa theo Nghị định 06/2021/NĐ-CP và các phương pháp luận tính toán khí động học phòng sạch thực tế.
  • Kỹ sư Thiết kế & Giám sát ME: Nắm vững các chi tiết lắp đặt cốt lõi (tiêu chuẩn hàn BS 4515 chữ V, quy cách bọc cách nhiệt bảo ôn phủ bạc, kết cấu giảm chấn lò xo cho Chiller, bẫy nước siphon ống ngưng).
  • Chủ đầu tư & Doanh nghiệp Dược phẩm/Mỹ phẩm: Sở hữu cẩm nang quản trị rủi ro chất lượng, chủ động giám sát nhà thầu thi công, đảm bảo công trình đạt chứng nhận GMP ngay trong lần thẩm định đầu tiên với chi phí vận hành thấp nhất.
  • Cộng đồng Nghiên cứu & Giảng viên: Cung cấp nguồn số liệu thực nghiệm tin cậy về quan trắc nhiệt ẩm, áp suất trong điều kiện khí hậu nhiệt đới gió mùa tại miền Bắc Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi khi lắp đặt cụm máy Chiller phòng sạch là gì?

Cụm Chiller phải được đặt trên bệ bê tông cốt thép mác cao (sử dụng thép đan hai lớp cự ly 10 cm), đặt tại nơi thông thoáng, nhiệt độ môi trường từ $0^\circ\text{C} - 40^\circ\text{C}$ và độ ẩm tương đối $\le 75%$. Bắt buộc phải gắn lò xo giảm chấn hoặc đệm cao su Neoprene chịu tải dưới chân đế máy để ngăn triệt để rung chấn lan truyền vào kết cấu tòa nhà.

2. Làm thế nào để giải quyết bài toán đọng sương trên bề mặt đường ống gió lạnh?

Đảm bảo bọc kín toàn bộ bề mặt ngoài ống gió bằng lớp xốp PE cấu trúc ô kín có màng nhôm phản xạ dày từ $10\text{ mm}$ đến $25\text{ mm}$. Các mối nối ghép mí phải được dán đè tối thiểu $250\text{ mm}$ bằng băng keo bạc chuyên dụng. Với các ống gió có bề rộng $\ge 500\text{ mm}$, bắt buộc dùng đinh nhôm chuyên dụng bắn giữ định vị cách nhiệt để tránh phồng rộp, bong tróc.

3. Phương pháp kiểm soát chênh lệch áp suất giữa các phòng sạch tránh nhiễm chéo?

Hệ thống phải duy trì nguyên tắc áp suất phòng sạch hơn luôn cao hơn phòng kém sạch (thông thường chênh lệch $\Delta P \ge 10 - 15\text{ Pa}$ giữa các cấp sạch khác nhau, và $\ge 5\text{ Pa}$ giữa các phòng cùng cấp sạch nhưng khác chức năng). Điều này được thực hiện qua việc điều chỉnh các van gió chỉnh lưu lượng (VCD/Splitter Damper) trên đường gió cấp và gió hồi kết hợp với van xả áp tự động (Pressure Relief Damper).

4. Quy trình bảo trì và thay thế màng lọc HEPA diễn ra theo chu kỳ nào?

Màng lọc thô G4 và lọc tinh F8 trong AHU cần được vệ sinh hoặc thay thế định kỳ từ 3–6 tháng. Màng lọc HEPA H13/H14 tại trần phòng sạch được theo dõi qua đồng hồ đo chênh áp (Magnehelic Gauge); khi độ sụt áp vượt quá 2 lần áp suất ban đầu (thường $\ge 350 - 450\text{ Pa}$) hoặc khi kiểm tra phát hiện rò rỉ hạt bụi qua phép thử PAO/DOP test thì phải tiến hành thay mới ngay lập tức.

5. Dự án quản lý chất lượng HVAC theo chuẩn mới có làm kéo dài thời gian thi công không?

Không. Nhờ ứng dụng bản vẽ 3D Shop Drawing và quy trình kiểm soát 4 cửa ngõ, các xung đột kỹ thuật được xử lý triệt để ngay trên máy tính trước khi ra công trường. Điều này giúp rút ngắn thời gian lắp đặt thực tế 15%, giảm thời gian căn chỉnh cân bằng khí (TAB) từ 15 ngày xuống còn 7 ngày, giúp dự án bàn giao sớm hơn so với tiến độ cam kết.

Kết luận

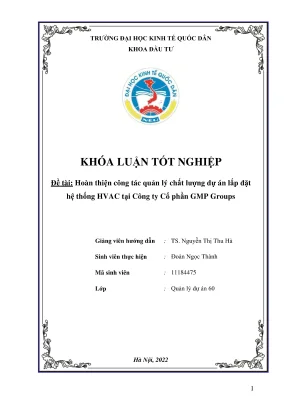

Khóa luận tốt nghiệp "Hoàn thiện công tác quản lý chất lượng dự án lắp đặt hệ thống HVAC tại Công ty Cổ phần GMP Groups" của tác giả Đoàn Ngọc Thành đã giải quyết trọn vẹn mối liên kết giữa lý luận quản trị dự án đầu tư xây dựng hiện đại và bài toán kỹ thuật cơ điện chuyên sâu phục vụ phòng sạch công nghiệp.

Bằng việc hệ thống hóa các quy chuẩn pháp lý (Nghị định 06/2021/NĐ-CP, TCVN), quy chuẩn kỹ thuật quốc tế (WHO-GMP, ISO 14644, SMACNA, BS 4515), và kiểm chứng qua chuỗi 5 dự án thực tế với doanh thu tăng trưởng ấn tượng từ 6,16 tỷ lên 20,45 tỷ đồng, đề tài là tài liệu tham khảo có giá trị ứng dụng thực tiễn cao. Đây chính là kim chỉ nam giúp các nhà thầu cơ điện SME nâng cao năng lực cạnh tranh, tối ưu hóa chi phí sản xuất và góp phần kiến tạo những công trình công nghiệp dược phẩm an toàn, bền vững cho cộng đồng.
