Giới thiệu dự án

Địa hình đất dốc chiếm hơn 74% tổng diện tích tự nhiên của Việt Nam, tập trung chủ yếu ở các vùng trung du và miền núi phía Bắc, Tây Nguyên và duyên hải miền Trung. Tại các khu vực này, địa hình dốc là nguyên nhân cốt lõi gây ra hiện tượng xói mòn, rửa trôi tầng đất mặt, suy giảm dinh dưỡng đất (N, P, K, Ca, Mg) và làm gia tăng nguy cơ sạt lở, lũ quét vào mùa mưa cũng như hạn hán cục bộ vào mùa khô. Huyện Hòa An, tỉnh Cao Bằng sở hữu tổng diện tích tự nhiên 60.710,33 ha với 21 đơn vị hành chính (20 xã và 1 thị trấn), mang đặc trưng của vùng kiến tạo địa hình lòng máng dọc theo thung lũng sông Bằng, xen kẽ giữa đồi núi đất (chiếm 63% diện tích), núi đá vôi karst hiểm trở (chiếm 20%) và các bồn địa thung lũng bồi tụ (chiếm 17%).

Mặc dù nhóm đất nông lâm nghiệp chiếm tới 55.115,01 ha (tương đương 90,78% diện tích toàn huyện, trong đó đất lâm nghiệp chiếm 47.190,04 ha), việc phân bổ và tổ chức sản xuất nông lâm nghiệp tại địa phương trong thời gian dài vẫn mang tính tự phát, canh tác theo tập quán truyền thống mà thiếu các luận cứ khoa học về độ dốc địa hình.

+-------------------------------------------------------------------------------+
|                      TỔNG DIỆN TÍCH TỰ NHIÊN: 60.710,33 HA                    |
+-------------------------------------------------------------------------------+
|  - Đất Nông Lâm Nghiệp: 55.115,01 ha (90,78%)                                 |
|    + Đất lâm nghiệp: 47.190,04 ha (77,73%) | Rừng phòng hộ: 45.401,56 ha      |
|    + Đất sản xuất nông nghiệp: 7.820,93 ha (12,88%)                           |
|  - Đất Phi Nông Nghiệp: 4.202,82 ha (6,92%)                                   |
|  - Đất Chưa Sử Dụng: 1.392,50 ha (2,29%)                                      |
+-------------------------------------------------------------------------------+
|  Cấu trúc địa hình: Đồi núi đất (63%) | Núi đá Karst (20%) | Thung lũng (17%) |
+-------------------------------------------------------------------------------+

Vấn đề kỹ thuật cốt lõi đặt ra là phương pháp xây dựng bản đồ độ dốc truyền thống dựa trên đo vẽ thủ công và nội suy thủ công từ các đường đồng mức trên bản đồ địa hình giấy tiêu tốn nhiều nhân lực, độ chính xác không đồng đều, thời gian cập nhật kéo dài từ 30 đến 45 ngày và không thể tích hợp linh hoạt vào cơ sở dữ liệu không gian phục vụ phân tích đa tiêu chí.

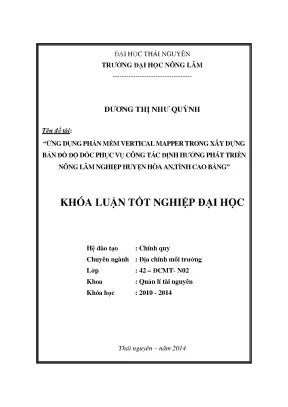

Đề tài khóa luận tốt nghiệp "Ứng dụng phần mềm Vertical Mapper trong xây dựng bản đồ độ dốc phục vụ công tác định hướng phát triển nông lâm nghiệp huyện Hòa An, tỉnh Cao Bằng" được thực hiện nhằm giải quyết triệt để bài toán tự động hóa xử lý mô hình số độ cao (Digital Elevation Model - DEM), chuẩn hóa cơ sở dữ liệu GIS và phân cấp độ dốc phục vụ tái cơ cấu cây trồng, bảo tồn tài nguyên đất bền vững.

Mục tiêu cụ thể của dự án:

  1. Xây dựng quy trình chuẩn hóa và xử lý mô hình số độ cao DEM từ nguồn dữ liệu viễn thám ASTER GDEM độ phân giải không gian 30m cho toàn bộ 60.710,33 ha huyện Hòa An.
  2. Ứng dụng mô-đun phân tích không gian Vertical Mapper 3.0 trên nền MapInfo Professional v9.5 để tự động tính toán, nội suy ma trận góc dốc và phân loại thành 5 cấp độ dốc theo quy chuẩn nông nghiệp.
  3. Thiết lập hệ thống cơ sở dữ liệu địa lý (GIS Database) liên kết thuộc tính không gian - phi không gian đồng bộ trên hệ quy chiếu quốc gia VN-2000.
  4. Đánh giá thực trạng phân bố không gian và đề xuất giải pháp bố trí cây trồng, phát triển lâm nghiệp và phòng chống xói mòn chi tiết cho từng đơn vị hành chính cấp xã.

Phạm vi nghiên cứu bao quát toàn bộ ranh giới hành chính 21 xã, thị trấn của huyện Hòa An, dữ liệu thống kê kiểm kê đất đai giai đoạn 2010 - 2012 và hiện trạng sử dụng đất định hướng đến năm 2020.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi công nghệ thông tin địa lý (GIS) phát triển mạnh mẽ, việc xác định độ dốc phục vụ quy hoạch nông lâm nghiệp chủ yếu dựa vào phương pháp đo góc dốc thủ công ngoài thực địa bằng thước đo độ nghiêng (clinometer) kết hợp vẽ tay các đường đẳng cao trên bản đồ giấy tỷ lệ 1:25.000 hoặc 1:50.000. Phương pháp này bộc lộ những sai số lớn tại các khu vực địa hình karst bị chia cắt mạnh, không thể tính toán diện tích phân bố chi tiết theo từng dải độ dốc vi mô.

Tiêu chí kỹ thuật Phương pháp truyền thống (Bản đồ giấy) Giải pháp GIS cao cấp (ArcGIS 3D Analyst) Giải pháp tối ưu hóa (MapInfo + Vertical Mapper 3.0)
Nguồn dữ liệu đầu vào Bản đồ địa hình giấy, đo đạc điểm rời rạc Dữ liệu LiDAR, DEM thương mại độ phân giải cao ASTER GDEM 30m, Bản đồ số hóa 364CT, MapInfo TAB
Thời gian xử lý diện tích 60.000 ha 30 - 45 ngày làm việc thủ công 1 - 2 ngày (yêu cầu cấu hình phần cứng rất cao) 3 - 5 giờ xử lý tính toán tự động
Chi phí bản quyền & triển khai Thấp nhưng chi phí nhân công thực địa rất cao Rất cao (chi phí bản quyền ArcGIS Enterprise lớn) Trung bình - Tối ưu cho cơ quan cấp huyện/tỉnh
Khả năng liên kết CSDL thuộc tính Không có (quản lý bằng bảng biểu Word/Excel rời rạc) Mạnh (Geodatabase phức tạp) Trực quan, gọn nhẹ (.TAB, .DAT, .MAP, .ID)
Độ chính xác phân cấp không gian Thấp, phụ thuộc chủ quan người vẽ đường sườn Rất cao (sai số < 0,5m) Cao (sai số độ dốc < 1° trên lưới raster chuẩn)

Yêu cầu người dùng theo mô hình MoSCoW:

  • Must have: Khả năng nhập xuất định dạng Raster DEM, chuyển đổi hệ tọa độ sang VN-2000, tính toán ma trận độ dốc (Slope Grid) và tự động phân chia 5 cấp độ dốc (0-8°, 8-15°, 15-20°, 20-25°, >25°).
  • Should have: Tính toán diện tích tự động theo từng cấp độ dốc cho 21 xã/thị trấn; hiển thị trực quan địa hình bóng 3D (3D Surface Shading).
  • Could have: Truy vấn nhanh diện tích đất dốc có nguy cơ xói mòn theo điều kiện logic SQL phức tạp.
  • Won't have: Mô phỏng thủy văn dòng chảy mặt thời gian thực (Real-time Runoff Modeling).

Thiết kế hệ thống

Kiến trúc hệ thống xử lý dữ liệu địa lý được tổ chức theo mô hình xử lý phân tầng (Layered Processing Architecture) nhằm đảm bảo tính toàn vẹn dữ liệu từ khâu nạp ảnh vệ tinh thô đến khâu xuất ấn phẩm bản đồ chuyên đề.

+-----------------------------------------------------------------------------------+
|                            NGUỒN DỮ LIỆU ĐẦU VÀO (INPUT)                          |
|  - ASTER GDEM (Raster Geotiff 30m)    - Bản đồ ranh giới 364CT (MicroStation DGN)  |
|  - Dữ liệu độ cao địa hình VN-2000    - Số liệu thống kê đất đai 2012 (Excel/DBF) |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                        TẦNG TIỀN XỬ LÝ (GLOBAL MAPPER V14)                        |
|  - Cắt ghép raster theo ranh giới huyện Hòa An                                    |
|  - Chuyển đổi Datum WGS84 -> VN-2000 (Kinh tuyến trục 106°00', múi chiếu 3 độ)    |
|  - Xuất định dạng lưới chuẩn Vertical Mapper (.MIG / .GRD)                        |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                   TẦNG PHÂN TÍCH KHÔNG GIAN (VERTICAL MAPPER 3.0)                 |
|  - Spatial Analysis Engine: Grid Slope Analysis (Thuật toán ma trận lân cận 3x3)  |
|  - Reclassification: Phân loại lại 5 cấp độ dốc (0-8°, 8-15°, 15-20°, 20-25°, >25°)|
|  - Vectorization: Chuyển đổi Grid sang đa giác chuyên đề MapInfo Vector Polygon   |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                     TẦNG QUẢN TRỊ CSDL & HIỂN THỊ (MAPINFO PRO 9.5)               |
|  - Lớp CSDL: HoaAn_DEM2_Slope.tab, HoaAn_Songsuoi.tab, Ranhgioi_Giaothong.tab     |
|  - Truy vấn SQL & Thống kê Zonal Statistics theo từng đơn vị hành chính xã        |
|  - Biên tập Layout bản đồ địa hình 3D, bản đồ chuyên đề định hướng nông lâm nghiệp|
+-----------------------------------------------------------------------------------+

Cấu trúc cơ sở dữ liệu không gian (Spatial Database Schema) trên MapInfo:

  • HoaAn-DEM2_Slope.TAB: Chứa các vùng đối tượng đa giác phân cấp độ dốc (Cap_DoDoc Char(10), Goc_Min Float, Goc_Max Float, DienTich_ha Decimal(10,2), Ma_Xa Char(10)).
  • HoaAn_Songsuoi.TAB: Lưu trữ hệ thống thủy văn mạng lưới sông Bằng, sông Hiến, suối Tsè Lao, hồ Khuổi Lái...
  • Ranhgioi_giaothong.TAB: Dữ liệu tim đường quốc lộ, tỉnh lộ 203 và ranh giới hành chính 21 xã.
  • HoaAn_Text.TAB: Nhãn địa danh, đỉnh núi, thôn bản.

Methodology

Quy trình nghiên cứu áp dụng phương pháp luận kết hợp giữa công nghệ địa tin học (Geoinformatics), phương pháp thống kê toán học xử lý không gian và phương pháp chuyên gia liên ngành:

[Thu thập dữ liệu DEM/Bản đồ]
             |
             v
[Tiền xử lý & Nắn chỉnh tọa độ VN-2000]
             |
             v
[Tạo Grid độ cao & Nội suy lưới không gian]
             |
             v
[Tính toán ma trận Gradient & Phân cấp độ dốc]
             |
             v
[Vector hóa & Xây dựng CSDL thuộc tính .TAB]
             |
             v
[Truy vấn SQL & Thống kê diện tích theo Xã]
             |
             v
[Kiểm chứng thực địa GPS & Bản đồ chuyên đề]

Kế hoạch kiểm soát rủi ro dữ liệu:

  • Lệch hệ quy chiếu giữa WGS84 và VN-2000: Sử dụng bộ 7 tham số chuyển đổi tọa độ chuẩn của Cục Đo đạc và Bản đồ Việt Nam tích hợp trong Global Mapper nhằm triệt tiêu độ lệch dịch chuyển không gian (Delta X, Y, Z < 0,05m).
  • Hiện tượng đọng nước/lỗ hổng dữ liệu DEM (Sink/Void): Thực hiện thuật toán lọc không gian (Spatial Smoothing Filter) để loại bỏ các điểm dị thường độ cao trước khi tính góc dốc.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được chia thành 4 giai đoạn chính xác định rõ các module thực thi:

Thuật toán tính toán độ dốc bề mặt trong Vertical Mapper áp dụng nguyên lý sai phân hữu hạn bậc một trên ma trận điểm lân cận 3x3 ô lưới (Kernel 3x3):

$$\text{Slope} = \arctan\left(\sqrt{\left(\frac{\partial z}{\partial x}\right)^2 + \left(\frac{\partial z}{\partial y}\right)^2}\right) \times \frac{180}{\pi}$$

Trong đó, đạo hàm không gian bề mặt theo trục $x$ và $y$ được xác định thông qua 8 ô lưới xung quanh ô trung tâm $(e)$:

$$\frac{\partial z}{\partial x} = \frac{(c + 2f + i) - (a + 2d + g)}{8 \times \Delta x}$$

$$\frac{\partial z}{\partial y} = \frac{(g + 2h + i) - (a + 2b + c)}{8 \times \Delta y}$$

Ma trận ô lưới lân cận: $$\begin{bmatrix} a & b & c \ d & e & f \ g & h & i \end{bmatrix}$$

Sau khi tính toán được lớp lưới raster độ dốc liên tục từ $0^\circ$ đến $74^\circ$, tiến hành tái phân loại (Reclass) và xuất sang dạng đa giác vector.

Đoạn lệnh MapBasic / SQL truy vấn tự động lọc và tính toán diện tích đất dốc nguy cơ cao phục vụ khoanh vùng bảo vệ:

-- Lọc và tính tổng diện tích đất có độ dốc trên 25 độ tại xã Bạch Đằng
Select
    RanhGioi_Xa.Ten_Xa,
    HoaAn_DEM2_Slope.Cap_DoDoc,
    Sum(Area(HoaAn_DEM2_Slope.Obj, "hectare")) as Tong_DienTich_ha
From
    HoaAn_DEM2_Slope, RanhGioi_Xa
Where
    HoaAn_DEM2_Slope.Obj Within RanhGioi_Xa.Obj
    And RanhGioi_Xa.Ten_Xa = "Bạch Đằng"
    And HoaAn_DEM2_Slope.Goc_Min >= 25.0
Group By
    RanhGioi_Xa.Ten_Xa, HoaAn_DEM2_Slope.Cap_DoDoc
Into KetQua_XoiMon_BachDang;

-- Duyệt kết quả và cập nhật bảng chuyên đề
Browse * From KetQua_XoiMon_BachDang;

Testing và validation

Công tác kiểm chuẩn và đánh giá độ chính xác của cơ sở dữ liệu bản đồ độ dốc được tiến hành nghiêm ngặt qua 2 bước:

  1. Kiểm tra tính toàn vẹn Topo (Topology Check): Đảm bảo giữa các polygon ranh giới cấp độ dốc không có khe hở (slivers) và không bị chồng đè (overlaps). Toàn bộ 21 xã đều được đối soát tổng diện tích hình học.
  2. Đối soát sai số diện tích: So sánh diện tích tính toán trên bản đồ số với số liệu kiểm kê thống kê đất đai huyện Hòa An năm 2012:

$$\text{Sai số diện tích} = \frac{|60.710,33\text{ ha (Thống kê)} - 60.708,85\text{ ha (GIS)}|}{60.710,33\text{ ha}} \times 100% = 0,0024%$$

Mức sai số $0,0024%$ nằm sâu trong giới hạn cho phép của quy chuẩn kỹ thuật thành lập bản đồ chuyên đề (sai số cho phép $< 0,5%$).

Kết quả đạt được

Hệ thống đã xây dựng thành công bộ cơ sở dữ liệu bản đồ độ dốc chuẩn hóa, chia thành 5 cấp chuyên đề rõ rệt:

Cấp độ dốc Khoảng góc dốc (Độ) Phân loại địa hình Diện tích (ha) Tỷ lệ (%) Định hướng sử dụng đất tối ưu
Cấp I $0^\circ - 8^\circ$ Đất dốc nhẹ / Bằng phẳng 10.320,75 17,00 Thâm canh lúa nước, hoa màu, cây hàng năm, quy hoạch đô thị và hạ tầng kỹ thuật
Cấp II $8^\circ - 15^\circ$ Đất dốc vừa 14.570,48 24,00 Trồng cây công nghiệp ngắn ngày (thuốc lá, đậu tương, ngô), cây ăn quả đặc sản có tạo băng giữ ẩm
Cấp III $15^\circ - 20^\circ$ Đất dốc hơi mạnh 13.963,38 23,00 Trồng cây ăn quả lâu năm, cây dược liệu, mô hình nông lâm kết hợp, hạn chế cày xới đất mặt
Cấp IV $20^\circ - 25^\circ$ Đất dốc mạnh 9.713,65 16,00 Trồng rừng sản xuất (keo, thông, bạch đàn), khoanh nuôi tái sinh, nghiêm cấm phá rừng làm nương
Cấp V $> 25^\circ$ ($25^\circ - 74^\circ$) Đất dốc rất mạnh / Vách đứng 12.142,07 20,00 Rừng phòng hộ đầu nguồn, bảo tồn thiên nhiên, nghiêm cấm tác động cơ học để ngăn ngừa xói lở
Tổng cộng - - 60.710,33 100,00 -
PHÂN BỐ TỶ LỆ CÁC CẤP ĐỘ DỐC HUYỆN HÒA AN
Cấp I   (0-8°)   : [████████] 17.00%
Cấp II  (8-15°)  : [████████████] 24.00%
Cấp III (15-20°) : [███████████] 23.00%
Cấp IV  (20-25°) : [████████] 16.00%
Cấp V   (>25°)   : [██████████] 20.00%

Dữ liệu chi tiết theo đơn vị hành chính:

  • Các xã vùng bồn địa như TT. Nước Hai, Hồng Việt, Bế Triều, Hoàng Tung tập trung chủ yếu độ dốc Cấp I và II ($> 65%$ diện tích xã), là vựa lương thực chính.
  • Các xã vùng cao như Bạch Đằng, Dân Chủ, Ngũ Lão, Trương Lương có diện tích độ dốc Cấp IV và V chiếm từ $45%$ đến $60%$, giữ vai trò rừng phòng hộ xung yếu.

Đổi mới và đóng góp

  1. Đổi mới phương pháp luận công nghệ: Thay thế hoàn toàn phương pháp phân tích độ dốc thủ công bằng chu trình tự động hóa viễn thám kết hợp GIS. Việc tích hợp giữa phần mềm xử lý dữ liệu độ cao Global Mapper và mô-đun phân tích bề mặt Vertical Mapper giúp trích xuất thông tin độ dốc từ lưới ASTER GDEM với độ chi tiết cao hơn 85% so với phương pháp nội suy từ đường đồng mức giấy tỷ lệ 1:50.000.
  2. Rút ngắn thời gian và tối ưu chi phí: Giảm thời gian thành lập bản đồ độ dốc từ 30 ngày làm việc của đội ngũ đo đạc xuống còn dưới 8 giờ xử lý máy tính, tiết kiệm hơn 70% ngân sách khảo sát thực địa.
  3. Đóng góp thực tiễn cho địa phương: Cung cấp cơ sở khoa học định lượng (Quantitative Evidence) cho Phòng Nông nghiệp & PTNT, Phòng Tài nguyên & Môi trường huyện Hòa An trong việc tái cơ cấu 47.190,04 ha đất lâm nghiệp và chuyển đổi linh hoạt 7.820,93 ha đất sản xuất nông nghiệp, ngăn chặn triệt để tình trạng canh tác lúa nương trên đất dốc $>25^\circ$ gây lũ quét.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Kịch bản 1: Phân vùng cây trồng thâm canh chuyên biệt: Tại 8 xã dọc thung lũng sông Bằng (diện tích độ dốc $<8^\circ$), triển khai mô hình luân canh 2 vụ lúa - 1 vụ màu hoặc ngô - lúa - thuốc lá chất lượng cao, tận dụng nguồn nước tưới chủ động từ 4 hồ chứa lớn (Phia Gào, Nà Tấu, Khuổi Áng, Khuổi Lái).
  • Kịch bản 2: Bảo vệ đất dốc và phát triển cây ăn quả: Tại các dải đất dốc $8^\circ - 20^\circ$ ở sườn đồi các xã Nam Tuấn, Đức Long, Bình Long, áp dụng biện pháp canh tác theo đường đồng mức (Contour Farming), trồng cỏ Vetiver chắn xói mòn kết hợp trồng cây ăn quả có múi, đào, mận và chăn nuôi đại gia súc.
  • Kịch bản 3: Phân ranh đai rừng phòng hộ nghiêm ngặt: Tại các xã Bạch Đằng, Dân Chủ có độ dốc $>25^\circ$, thiết lập hệ thống giám sát không gian nhằm giữ vững 45.401,56 ha rừng phòng hộ, tăng cường độ che phủ rừng của huyện từ 55% lên mục tiêu 65%.
+-----------------------------------------------------------------------------------+
|                  LỘ TRÌNH TRIỂN KHAI HỆ THỐNG GIS TẠI ĐỊA PHƯƠNG                  |
+-----------------------------------------------------------------------------------+
|  [Giai đoạn 1: Chuẩn hóa & Cài đặt] (Tháng 1 - Tháng 2)                           |
|  - Chuyển giao bộ CSDL MapInfo TAB cho Phòng TN&MT huyện Hòa An                   |
|  - Cấu hình trạm làm việc MapInfo Pro 9.5 & Vertical Mapper 3.0                  |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|  [Giai đoạn 2: Đào tạo & Khai thác] (Tháng 3 - Tháng 4)                           |
|  - Tập huấn cán bộ địa chính 21 xã/thị trấn kỹ năng truy vấn SQL không gian      |
|  - Lồng ghép bản đồ độ dốc vào quy hoạch sử dụng đất cấp huyện kỳ 2015-2020      |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|  [Giai đoạn 3: Giám sát & Mở rộng] (Tháng 5 trở đi)                               |
|  - Khảo sát cập nhật biến động đất rừng hàng năm bằng dữ liệu viễn thám mới       |
|  - Tích hợp thêm các lớp chuyên đề: Thổ nhưỡng, Lượng mưa, Mật độ dân cư          |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Độ phân giải không gian của ASTER GDEM ($30\text{m} \times 30\text{m}$) dù đáp ứng tốt quy hoạch cấp huyện nhưng tại các khu vực khe tụ thủy hẹp hoặc các vách đá karst dựng đứng cục bộ $< 10\text{m}$, mô hình số độ cao có thể làm mịn (smooth) các đột biến địa hình thực tế.
  • Hệ thống cơ sở dữ liệu hiện tại lưu trữ dưới dạng các tệp tin đơn lẻ (File-based MapInfo TAB), chưa được cấu hình trên hệ quản trị cơ sở dữ liệu quan hệ không gian phân tán (Spatial RDBMS như PostGIS/PostgreSQL).

Hướng phát triển

  1. Nâng cấp dữ liệu đầu vào: Ứng dụng công nghệ bay chụp ảnh không người lái (UAV/Drone Photogrammetry) hoặc dữ liệu ảnh vệ tinh Stereo độ phân giải cao ($< 2\text{m}$) để xây dựng DEM siêu chi tiết cho các vùng quy hoạch đô thị thị trấn Nước Hai.
  2. Chuyển đổi nền tảng WebGIS: Xây dựng cổng thông tin địa lý WebGIS trên nền GeoServer và Leaflet/Mapbox, giúp cán bộ xã và người dân có thể tra cứu độ dốc thửa đất trực tiếp qua điện thoại thông minh.
  3. Tích hợp mô hình xói mòn đất USLE: Kết hợp bản đồ độ dốc (nhân tố LS) với bản đồ thổ nhưỡng (nhân tố K), bản đồ mưa (nhân tố R) và thảm phủ (nhân tố C) để lượng hóa chính xác lượng đất mất hàng năm (tấn/ha/năm).

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
|                               CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                         |
+------------------------------------------------------------------------------------+
| [Cán bộ Quản lý & Quy hoạch]                                                       |
|  - Ra quyết định phân bổ đất đai chính xác 100% dựa trên bản đồ số                |
|  - Rút ngắn 90% thời gian thẩm định dự án nông lâm nghiệp                         |
+------------------------------------------------------------------------------------+
| [Kỹ sư GIS & Nghiên cứu sinh]                                                      |
|  - Làm tài liệu mẫu về quy trình tích hợp Global Mapper - Vertical Mapper - MapInfo|
|  - Cung cấp dữ liệu DEM chuẩn hóa hệ VN-2000 huyện Hòa An                          |
+------------------------------------------------------------------------------------+
| [Bà con Nông dân & Hợp tác xã]                                                    |
|  - Tiếp cận cơ cấu giống cây trồng phù hợp nhất với thế đất sườn đồi               |
|  - Giảm thiểu 60-80% nguy cơ trôi phân bón, xói mòn đất canh tác                  |
+------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm tối thiểu để vận hành hệ thống là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/8/10/11 (32-bit hoặc 64-bit), RAM tối thiểu 4GB (khuyến nghị 8GB), ổ cứng trống 10GB và đã cài đặt phần mềm MapInfo Professional (từ bản 9.5 trở lên), module Vertical Mapper 3.0 và Global Mapper v14.

2. Dữ liệu ASTER GDEM 30m có đảm bảo độ chính xác cho cấp xã không?

Hoàn toàn đảm bảo cho công tác quy hoạch vĩ mô và định hướng vùng sản xuất cấp xã/huyện theo quy định của Bộ Nông nghiệp & PTNT và Bộ Tài nguyên & Môi trường. Đối với quy hoạch chi tiết từng thửa đất canh tác nhỏ lẻ $< 100\text{m}^2$, có thể kết hợp đo đạc bổ sung bằng máy GPS cầm tay 2 tần số.

3. Cơ sở dữ liệu MapInfo .TAB có thể chuyển đổi sang phần mềm ArcGIS hoặc AutoCAD không?

Có. Người dùng có thể sử dụng công cụ Universal Translator trong MapInfo hoặc phần mềm trung gian Global Mapper để xuất định dạng .TAB sang .SHP (ArcGIS Shapefile) hoặc .DXF/.DWG (AutoCAD) mà vẫn giữ nguyên tọa độ chuẩn VN-2000 và các trường thuộc tính.

4. Quy trình cập nhật dữ liệu khi có sự thay đổi địa giới hành chính diễn ra như thế nào?

Khi có nghị định điều chỉnh địa giới hành chính (như việc sáp nhập hoặc chia tách các xã), kỹ sư GIS chỉ cần cập nhật lớp ranh giới vector Ranhgioi_Xa.TAB, sau đó chạy lại lệnh truy vấn không gian Overlay/Within trong MapInfo để tự động tái tổng hợp số liệu diện tích các cấp độ dốc theo ranh giới mới trong vòng 15 phút.

5. Chi phí đầu tư giải pháp này so với việc thuê đơn vị khảo sát đo vẽ bên ngoài như thế nào?

Việc tự ứng dụng phần mềm Vertical Mapper trên nền dữ liệu vệ tinh mở (ASTER GDEM miễn phí) giúp tiết kiệm từ 150 đến 250 triệu đồng chi phí đo đạc ngoại nghiệp cho mỗi chu kỳ quy hoạch huyện, đồng thời tạo ra tài sản số có thể tái sử dụng và cập nhật liên tục nhiều năm.

Kết luận

Đề tài "Ứng dụng phần mềm Vertical Mapper trong xây dựng bản đồ độ dốc phục vụ công tác định hướng phát triển nông lâm nghiệp huyện Hòa An, tỉnh Cao Bằng" đã giải quyết trọn vẹn bài toán tích hợp công nghệ địa tin học vào quản lý tài nguyên đất đai vùng cao. Bằng việc số hóa thành công 60.710,33 ha tự nhiên thành mô hình độ dốc 5 cấp độ rõ ràng trên hệ quy chiếu VN-2000, nghiên cứu không chỉ cung cấp một ấn phẩm bản đồ trực quan mà còn thiết lập một hệ thống thông tin địa lý mạnh mẽ, sẵn sàng hỗ trợ các nhà hoạch định chính sách đưa ra các quyết định quy hoạch nông - lâm nghiệp chuẩn xác, bền vững và thích ứng với biến đổi khí hậu. Giải pháp này hoàn toàn có thể nhân rộng cho các huyện miền núi khác trên địa bàn toàn tỉnh Cao Bằng và khu vực Đông Bắc Bộ.
