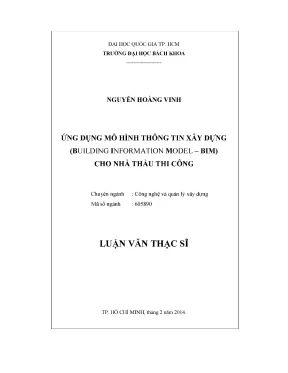

Ứng Dụng Mô Hình Thông Tin Xây Dựng (BIM) Cho Nhà Thầu Thi Công

Luận văn thạc sĩ kỹ thuật phân tích quản lý xây dựng ứng dụng mô hình thông tin xây dựng building information model bim cho nhà thầu, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Nguyễn Hoàng Vinh
• Người hướng dẫn: PGS. Phạm Hồng Luân
• Trường học: Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Công nghệ và quản lý xây dựng
• Đề tài: Ứng Dụng Mô Hình Thông Tin Xây Dựng (Building Information Model - BIM) Cho Nhà Thầu Thi Công
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG
• 1.1. Định nghĩa về mô hình B.M và sự phát triển của B.M những năm gần đây
• 1.2. Sơ đồ nghiên cứu của luận văn
• 1.3. Mục tiêu nghiên cứu. Lợi ích mong muốn của đề tài
• 2. CHƯƠNG 2: TỔNG QUAN VỀ B.M
• 2.1. Vài nét về mô hình CAD và mô hình tham biến
• 2.2. Khả năng tương tác, trao đổi thông tin. Mức độ chi tiết LOD (Level of Detail)
• 2.3. Những phần mềm sử dụng trong B.M
• 2.4. Phạm vi ứng dụng của B.M
• 3. CHƯƠNG 3: MÔ HÌNH B.M VÀ QUẢN LÝ THI CÔNG
• 3.1. Tiến độ thi công trong mô hình B.M
• 3.2. Ước lượng chi phí thi công trong mô hình B.M
• 3.3. Thảo luận về bản vẽ điện tử và bản vẽ giấy
• 4. CHƯƠNG 4: ỨNG DỤNG CÔNG NGHỆ B.M (3D, 4D, 5D) VÀO CÔNG TRÌNH THỰC TIỄN
• 4.1. Giới thiệu sơ lược về công trình
• 4.2. Tiến độ thi công xây dựng
• 4.3. Critical Path Method. Xây dựng mô hình 3D B.M
• 4.4. Xây dựng mô hình 4D B.M trong Navisworks
• 4.4.1. Nhập tập tin tiến độ vào trong môi trường Navisworks
• 4.4.2. Nhập tập tin mô hình 3D B.M vào trong môi trường Navisworks
• 4.4.3. Thiết lập các loại đầu công tác “Task Type”
• 4.4.4. Thiết lập các cấu trúc thư mục tổng thể “Selection Sets”
• 4.4.5. Thiết lập các “Selection Sets” tương ứng cho các “Task”
• 4.4.6. Liên kết các “Selection Sets” với các “Task” tương ứng
• 4.4.7. Tạo các “Viewpoint” cho thấy trình tự thi công xây dựng
• 4.4.8. Cung cấp đầu ra trực quan
• 4.5. Các kết quả thu được từ mô hình B.M
• 5. CHƯƠNG 5: KẾT LUẬN CHUNG VÀ HƯỚNG PHÁT TRIỂN CỦA LUẬN VĂN
• 5.1. Kết luận chung. Đánh giá sự hiệu quả của công nghệ BIM
• 5.2. Hướng phát triển của luận văn
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Ứng Dụng BIM Trong Quản Lý Dự Án Xây Dựng

Ngành xây dựng ngày nay đối mặt với nhiều thách thức, từ việc quản lý tiến độ đến kiểm soát chi phí. Việc xác định mức độ ảnh hưởng của các yếu tố tác động đến tiến độ và chi phí dự án thường dựa trên thống kê và ý kiến chuyên gia, dẫn đến sai lệch so với thực tế. Mô hình thông tin xây dựng (BIM) nổi lên như một giải pháp, tập trung vào việc tạo lập, chuyển giao và khai thác thông tin hiệu quả. Theo nghiên cứu của McGraw Hill Construction (2008), việc ứng dụng BIM gia tăng đáng kể qua các năm, cho thấy tiềm năng to lớn trong việc nâng cao hiệu quả và năng suất của ngành xây dựng. "B.M: Transforming Design and Construction to Achieve Greater Industry Productivity” (2008) là một nghiên cứu quan trọng xác định mức độ hiểu biết về BIM, giá trị mang lại và tầm ảnh hưởng của BIM trong ngành.

1.1. Định Nghĩa Mô Hình Thông Tin Xây Dựng BIM Là Gì

BIM không chỉ là phần mềm, mà là một quy trình tạo dựng và sử dụng mô hình kỹ thuật số cho thiết kế, thi công, thực hiện dự án và quản lý vận hành tòa nhà. Phần mềm chỉ là công cụ để thực hiện quy trình BIM. BIM hợp nhất thông tin từ tất cả các lĩnh vực xây dựng, tăng hiệu quả sử dụng và tính sẵn có của thông tin. Nó có khả năng tính toán, trình bày tất cả đặc trưng của tòa nhà về công năng, vật lý và thông tin. Mô hình được hoàn chỉnh bao gồm thông tin thiết kế kiến trúc, kết cấu, MEP và thi công (tiến độ, chi phí) trong suốt vòng đời dự án.

1.2. Sự Phát Triển Của BIM Trong Ngành Xây Dựng Toàn Cầu

Trong những năm gần đây, BIM đã được thừa nhận và phát triển rộng rãi. Các nhà thiết kế sử dụng phần mềm thiết kế theo BIM ngày càng tăng. Nghiên cứu của Young et al. (2008) chia người dùng BIM thành 4 nhóm dựa trên phần trăm sử dụng BIM trong dự án: Nhóm sử dụng thấp (<15%), trung bình (<30%), nhiều (<60%) và rất nhiều (>60%). Xu hướng chung là các công ty xây dựng dần chuyển sang sử dụng BIM nhiều hơn trong các dự án của họ. Điều này cho thấy BIM đã và đang dần trở thành một yếu tố không thể thiếu trong ngành xây dựng hiện đại.

II. Thách Thức Và Lợi Ích Khi Triển Khai Quy Trình BIM Trong Xây Dựng

Triển khai BIM không chỉ mang lại lợi ích mà còn đi kèm với những thách thức. Việc tích hợp quy trình BIM vào quy trình làm việc hiện tại đòi hỏi sự thay đổi về tư duy và kỹ năng của nhân viên. Đòi hỏi sự phối hợp chặt chẽ giữa các bên liên quan, bao gồm chủ đầu tư, nhà tư vấn thiết kế, và nhà thầu thi công. Tuy nhiên, những lợi ích mà BIM mang lại là rất lớn: giảm thiểu sai sót thiết kế, cải thiện phối hợp, tối ưu hóa chi phí và thời gian thi công, nâng cao chất lượng công trình. BIM giúp các nhà thầu đảm bảo dự án chạy đúng tiến độ, bàn giao đúng thời điểm và chi phí nằm trong phạm vi ngân sách cho phép.

2.1. Các Vấn Đề Thường Gặp Khi Áp Dụng BIM Trong Thực Tế

Một trong những vấn đề lớn nhất là thiếu tiêu chuẩn BIM chung. Sự khác biệt về tiêu chuẩn và quy trình giữa các quốc gia và tổ chức gây khó khăn cho việc trao đổi thông tin và hợp tác. Khả năng tương tác giữa các phần mềm BIM khác nhau cũng là một thách thức. Việc chuyển đổi dữ liệu giữa các định dạng khác nhau có thể dẫn đến mất mát thông tin và sai sót. Chi phí đầu tư ban đầu cho phần mềm, đào tạo nhân viên và thay đổi quy trình làm việc có thể là rào cản đối với các doanh nghiệp nhỏ và vừa. Cần có sự đồng bộ và nhất quán trong thông tin BIM để đảm bảo tính chính xác và tin cậy của mô hình.

2.2. Ưu Điểm Vượt Trội Của BIM So Với Phương Pháp CAD Truyền Thống

So với CAD, BIM cung cấp một mô hình thông tin phong phú hơn. CAD chỉ là bản vẽ 2D hoặc 3D đơn thuần, trong khi BIM chứa đựng thông tin về vật liệu, kết cấu, chi phí, tiến độ và các thuộc tính khác của đối tượng xây dựng. BIM cho phép phát hiện xung đột giữa các hệ thống kiến trúc, kết cấu, điện nước (MEP) trước khi thi công, giúp giảm thiểu sai sót và chi phí phát sinh. BIM hỗ trợ lập kế hoạch, lập tiến độ và ước tính chi phí chính xác hơn. Nó cũng cung cấp khả năng mô phỏng 4D (thời gian) và 5D (chi phí), giúp nhà thầu quản lý dự án hiệu quả hơn.

III. Cách Lập Tiến Độ và Ước Lượng Chi Phí Xây Dựng Với BIM

BIM mang đến cách tiếp cận mới cho việc lập tiến độ và ước lượng chi phí. Thay vì dựa vào bản vẽ 2D và các phương pháp thủ công, nhà thầu có thể sử dụng mô hình BIM 3D, BIM 4D, BIM 5D để tạo ra một kế hoạch thi công chi tiết và chính xác. Phần mềm BIM như Autodesk Revit, Archicad, Tekla Structures cho phép trích xuất khối lượng vật liệu tự động từ mô hình, giúp ước tính chi phí nhanh chóng và chính xác hơn. Sự kết hợp giữa BIM và các công cụ quản lý dự án như MS Project mang lại hiệu quả cao trong việc theo dõi tiến độ và kiểm soát chi phí.

3.1. Tích Hợp BIM 4D Để Quản Lý Tiến Độ Thi Công Hiệu Quả

BIM 4D liên kết mô hình BIM 3D với tiến độ thi công, cho phép mô phỏng quá trình xây dựng theo thời gian. Nhà thầu có thể xác định các xung đột về thời gian và nguồn lực, tối ưu hóa tiến độ và giảm thiểu rủi ro chậm trễ. BIM 4D giúp giao tiếp và phối hợp tốt hơn giữa các bên liên quan, vì mọi người có thể hình dung rõ ràng kế hoạch thi công và tiến độ dự án. Việc trực quan hóa tiến độ bằng BIM 4D cho phép dễ dàng nhận biết các công việc bị chậm trễ, từ đó đưa ra các biện pháp khắc phục kịp thời.

3.2. Sử Dụng BIM 5D Để Kiểm Soát Chi Phí Xây Dựng Tối Ưu

BIM 5D liên kết mô hình BIM 3D với thông tin chi phí, cho phép ước tính chi phí dự án một cách chi tiết và chính xác. Nhà thầu có thể theo dõi chi phí theo thời gian, so sánh chi phí thực tế với chi phí dự kiến và xác định các khoản chi vượt mức. BIM 5D hỗ trợ quản lý rủi ro về chi phí, giúp nhà thầu đưa ra các quyết định sáng suốt để kiểm soát chi phí dự án. Thông tin chi phí được liên kết trực tiếp với mô hình BIM, giúp việc truy xuất và phân tích dữ liệu trở nên dễ dàng và nhanh chóng.

IV. Ứng Dụng BIM Vào Công Trình Thực Tế Nghiên Cứu Điển Hình

Luận văn của Nguyen Hoang Vinh (2014) tại Đại học Bách Khoa TP.HCM đã nghiên cứu về ứng dụng BIM cho nhà thầu thi công. Nghiên cứu này trình bày cách BIM vận hành và mang lại lợi ích cho nhà thầu trong việc đảm bảo tiến độ và kiểm soát chi phí. Nghiên cứu bắt đầu với giới thiệu chung về công nghệ BIM so với CAD, cách lập tiến độ, ước lượng chi phí trong mô hình BIM, và cung cấp một trường hợp nghiên cứu thực tế được ứng dụng BIM cho việc lập dự toán chi phí và lập mô phỏng tiến độ. Cuối cùng, luận văn cung cấp thêm các hướng phát triển tiềm năng của công nghệ BIM.

4.1. Xây Dựng Mô Hình 3D BIM Chi Tiết Cho Công Trình

Việc xây dựng mô hình 3D BIM chi tiết là bước quan trọng đầu tiên. Mô hình cần bao gồm tất cả các thành phần của công trình, từ kiến trúc, kết cấu, đến hệ thống MEP. Mỗi đối tượng trong mô hình cần được gán các thuộc tính thông tin chính xác, bao gồm vật liệu, kích thước, chi phí, và thời gian thi công. Mô hình 3D BIM là nền tảng cho việc lập tiến độ, ước tính chi phí và quản lý dự án trong suốt vòng đời công trình. Cần đảm bảo rằng mô hình BIM được cập nhật thường xuyên để phản ánh các thay đổi thiết kế và thi công.

4.2. Mô Phỏng Tiến Độ Thi Công Với BIM 4D Thời Gian

Sau khi có mô hình 3D BIM, nhà thầu có thể sử dụng phần mềm như Navisworks để liên kết mô hình với tiến độ thi công (thường được tạo bằng MS Project). Quá trình này tạo ra mô hình 4D BIM, cho phép mô phỏng quá trình xây dựng theo thời gian. Việc mô phỏng giúp nhà thầu xác định các xung đột về thời gian và nguồn lực, tối ưu hóa tiến độ và giảm thiểu rủi ro chậm trễ. Nhà thầu có thể tạo các "Viewpoint" trong Navisworks để trình bày trực quan trình tự thi công xây dựng.

4.3. Kiểm Soát Chi Phí Với BIM 5D Chi Phí

Khối lượng vật liệu từ mô hình BIM (ví dụ: bê tông, thép, ván khuôn) được trích xuất và liên kết với thông tin chi phí (giá vật liệu, nhân công, máy móc). Quá trình này tạo ra mô hình 5D BIM, cho phép theo dõi chi phí dự án theo thời gian và so sánh với ngân sách. Phần mềm BIM có thể tạo ra các biểu đồ dòng tiền, giúp nhà thầu quản lý tài chính hiệu quả hơn. BIM 5D cung cấp thông tin chi phí chi tiết cho từng công việc, giúp nhà thầu đưa ra các quyết định sáng suốt về quản lý chi phí.

V. Kết Luận Đánh Giá Hiệu Quả Và Hướng Phát Triển Của BIM

BIM đã chứng minh là một công cụ mạnh mẽ trong quản lý dự án xây dựng. Nó giúp giảm thiểu sai sót, cải thiện phối hợp, tối ưu hóa chi phí và thời gian, nâng cao chất lượng công trình. Tuy nhiên, việc triển khai BIM đòi hỏi sự đầu tư về phần mềm, đào tạo và thay đổi quy trình làm việc. Trong tương lai, BIM sẽ tiếp tục phát triển và tích hợp với các công nghệ mới như IoT, AI, Big Data, tạo ra các giải pháp quản lý dự án thông minh hơn. Chuyển đổi số xây dựng nhờ BIM là xu hướng tất yếu để nâng cao năng lực cạnh tranh của doanh nghiệp.

5.1. Đánh Giá Mức Độ Hiệu Quả Của Công Nghệ BIM

Công nghệ BIM mang lại hiệu quả rõ rệt trong từng giai đoạn của dự án, từ lập kế hoạch, thiết kế, thi công đến quản lý vận hành. BIM giúp cải thiện giao tiếp và phối hợp giữa các bên liên quan, giảm thiểu sai sót thiết kế và thi công, tối ưu hóa chi phí và thời gian, nâng cao chất lượng công trình. Sự hiệu quả của BIM thể hiện rõ nhất ở khả năng quản lý thông tin một cách tập trung và nhất quán, giúp các nhà quản lý dự án đưa ra các quyết định dựa trên dữ liệu chính xác.

5.2. Hướng Phát Triển Tiềm Năng Của BIM Trong Tương Lai

BIM sẽ tiếp tục phát triển và tích hợp với các công nghệ mới như IoT (Internet of Things), AI (Artificial Intelligence), Big Data, và Cloud Computing. Sự kết hợp này sẽ tạo ra các giải pháp quản lý dự án thông minh hơn, cho phép tự động hóa nhiều quy trình và đưa ra các dự đoán chính xác hơn. BIM cũng sẽ đóng vai trò quan trọng trong việc phát triển các thành phố thông minh và bền vững, giúp quản lý hiệu quả các công trình xây dựng và cơ sở hạ tầng.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp xây dựng, việc quản lý tiến độ và chi phí thi công luôn là thách thức lớn đối với các nhà thầu. Theo một nghiên cứu tại Hoa Kỳ, hơn 30% tổng chi phí xây dựng bị lãng phí do thiếu phối hợp, lãng phí vật liệu và năng suất lao động thấp, tương đương khoảng 15,8 triệu USD mỗi năm. Công nghệ Mô hình Thông tin Xây dựng (Building Information Model - BIM) đã nổi lên như một giải pháp toàn diện nhằm cải thiện hiệu quả quản lý dự án xây dựng. BIM không chỉ cung cấp mô hình 3D trực quan mà còn tích hợp các tham số về tiến độ (4D) và chi phí (5D), giúp nhà thầu kiểm soát chặt chẽ các yếu tố ảnh hưởng đến dự án.

Luận văn tập trung nghiên cứu ứng dụng BIM cho nhà thầu thi công, với mục tiêu đánh giá hiệu quả của công nghệ này trong việc lập tiến độ, ước lượng và kiểm soát chi phí dự án xây dựng. Nghiên cứu được thực hiện trong giai đoạn 2013-2014 tại TP. Hồ Chí Minh, áp dụng trên công trình khách sạn quy mô gồm hai tầng hầm, một tầng trệt, một tầng lửng, bảy tầng lầu, một tầng sân thượng và một tầng mái, với tổng diện tích sàn xây dựng 2511,31 m² và chiều cao 34,8 m. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao năng lực quản lý dự án cho các nhà thầu, góp phần giảm thiểu rủi ro về tiến độ và chi phí, đồng thời thúc đẩy ứng dụng công nghệ BIM trong ngành xây dựng Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính:

1. Lý thuyết Mô hình Thông tin Xây dựng (BIM): BIM là tiến trình tạo dựng và sử dụng mô hình kỹ thuật số tích hợp các thông tin hình học và phi hình học của công trình trong suốt vòng đời dự án. Mô hình BIM không chỉ là mô hình 3D mà còn mở rộng sang 4D (tiến độ) và 5D (chi phí), giúp liên kết chặt chẽ giữa các bên liên quan như chủ đầu tư, tư vấn thiết kế và nhà thầu thi công.
2. Lý thuyết Quản lý tiến độ và chi phí dự án xây dựng: Áp dụng các phương pháp lập tiến độ như Critical Path Method (CPM) và biểu đồ Gantt để xác định các công tác quan trọng, thời gian dự trữ và mối quan hệ giữa các công tác. Đồng thời, sử dụng các công cụ ước lượng chi phí dựa trên khối lượng vật tư được trích xuất tự động từ mô hình BIM.

Các khái niệm chính bao gồm:

• Mô hình 3D BIM: Mô hình chứa thông tin hình học và phi hình học của các đối tượng công trình.
• Mô hình 4D BIM: Mô hình 3D liên kết với tiến độ thi công, thể hiện trực quan trình tự và thời gian thi công.
• Mô hình 5D BIM: Mô hình 4D liên kết với chi phí thi công, hỗ trợ dự toán và kiểm soát chi phí.
• Level of Detail (LOD): Mức độ chi tiết của mô hình BIM, từ LOD 100 (hình học khái niệm) đến LOD 500 (hình học chính xác như thực tế).
• Khả năng tương tác và trao đổi dữ liệu: Sử dụng các định dạng mở như IFC để đảm bảo tính liên kết giữa các phần mềm BIM khác nhau.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng và phân tích thực nghiệm trên công trình khách sạn tại TP. Hồ Chí Minh. Cỡ mẫu là một công trình thực tế với quy mô vừa và nhỏ, phù hợp với khả năng xử lý của phần mềm và cấu hình máy tính. Phương pháp chọn mẫu là lựa chọn công trình có đầy đủ hồ sơ thiết kế 2D để chuyển đổi sang mô hình BIM 3D, sau đó xây dựng mô hình 4D và 5D.

Nguồn dữ liệu bao gồm:

• Hồ sơ thiết kế 2D CAD chuyển đổi sang mô hình 3D BIM bằng phần mềm Autodesk Revit 2013.
• Dữ liệu tiến độ thi công được lập bằng Microsoft Project và nhập vào phần mềm Navisworks Manage 2013 để xây dựng mô hình 4D.
• Dữ liệu chi phí dự toán được tính toán dựa trên khối lượng vật tư trích xuất tự động từ mô hình BIM và đơn giá giả định.

Phương pháp phân tích bao gồm:

• Phân tích tiến độ thi công bằng phương pháp CPM và biểu đồ Gantt.
• Mô phỏng tiến độ và chi phí thi công trong môi trường Navisworks để đánh giá tính khả thi và hiệu quả quản lý.
• So sánh chi phí và tiến độ dự kiến với thực tế để đánh giá hiệu quả ứng dụng BIM.

Timeline nghiên cứu kéo dài từ tháng 1/2013 đến tháng 11/2013, bao gồm các giai đoạn chuyển đổi mô hình, lập tiến độ, ước lượng chi phí và mô phỏng kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tăng tính chính xác trong lập tiến độ thi công: Mô hình 4D BIM giúp xác định rõ các đầu công tác trên đường tới hạn (Critical Path) và các công tác có thời gian dự trữ. Qua mô phỏng, tiến độ dự án được thể hiện trực quan, giúp nhà thầu dễ dàng theo dõi và điều chỉnh kế hoạch thi công. Ví dụ, các đầu công tác thi công cọc vây, giằng đầu cọc và ván khuôn được liên kết chặt chẽ với tiến độ, giảm thiểu sai sót trong quản lý thời gian.

2. Ước lượng chi phí chính xác và nhanh chóng: Việc trích xuất khối lượng vật tư tự động từ mô hình 3D BIM giúp giảm thời gian lập dự toán từ 50% đến 80% so với phương pháp truyền thống. Khối lượng bê tông, thép cột, dầm, sàn và vách được tính toán chi tiết, từ đó ước lượng chi phí dựa trên đơn giá giả định. Ví dụ, khối lượng thép cọc vây và bê tông ván khuôn được xác định chính xác, hỗ trợ kiểm soát chi phí hiệu quả.

3. Giảm thiểu sai sót và tăng hiệu quả phối hợp: Mô hình BIM tích hợp các thông tin thiết kế kiến trúc, kết cấu và MEP, giúp phát hiện sớm các lỗi thiết kế thông qua công cụ “clash detection” trong Navisworks. Điều này giảm thiểu tranh chấp pháp lý và chi phí phát sinh trong thi công.

4. Tăng khả năng giám sát và kiểm soát dự án: Mô phỏng tiến độ và chi phí trong Navisworks cho phép nhà thầu theo dõi tiến độ thực tế so với kế hoạch, đồng thời cập nhật chi phí phát sinh. Biểu đồ Gantt và biểu đồ dòng tiền tích lũy được sử dụng để trực quan hóa tình trạng dự án, giúp đưa ra quyết định kịp thời.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ khả năng tích hợp và tự động hóa thông tin trong mô hình BIM, giúp giảm thiểu công việc thủ công và sai sót do con người. So với các nghiên cứu trước đây, kết quả này phù hợp với báo cáo của Young và cộng sự (2008) về việc BIM cải thiện năng suất và giảm chi phí trong ngành xây dựng.

Việc sử dụng phần mềm Autodesk Revit và Navisworks Manage cho thấy sự phù hợp với quy trình thi công tại Việt Nam, mặc dù còn hạn chế về quy mô công trình và phiên bản phần mềm. Các biểu đồ tiến độ và chi phí có thể được trình bày qua biểu đồ Gantt, biểu đồ đường tới hạn CPM và biểu đồ dòng tiền tích lũy, giúp minh họa rõ ràng tiến trình và hiệu quả quản lý dự án.

Kết quả nghiên cứu khẳng định BIM không chỉ là công cụ thiết kế mà còn là giải pháp quản lý toàn diện, hỗ trợ nhà thầu thi công trong việc đảm bảo tiến độ, kiểm soát chi phí và nâng cao chất lượng dự án.

Đề xuất và khuyến nghị

1. Áp dụng rộng rãi công nghệ BIM trong quản lý thi công: Nhà thầu nên đầu tư đào tạo và trang bị phần mềm BIM để nâng cao năng lực quản lý tiến độ và chi phí, hướng tới mục tiêu giảm thiểu sai sót và tăng hiệu quả thi công trong vòng 1-2 năm tới.

2. Tăng cường phối hợp giữa các bên liên quan qua mô hình BIM: Chủ đầu tư, tư vấn thiết kế và nhà thầu cần sử dụng chung mô hình BIM để trao đổi thông tin kịp thời, giảm thiểu xung đột và tranh chấp, đặc biệt trong giai đoạn thiết kế và thi công.

3. Phát triển hệ thống dữ liệu chuẩn và quy trình làm việc BIM: Các tổ chức quản lý dự án nên xây dựng tiêu chuẩn dữ liệu và quy trình làm việc BIM phù hợp với đặc thù ngành xây dựng Việt Nam, nhằm đảm bảo tính nhất quán và khả năng tương tác giữa các phần mềm.

4. Đầu tư nâng cấp phần mềm và hạ tầng công nghệ: Để xử lý các dự án quy mô lớn hơn, nhà thầu cần nâng cấp cấu hình máy tính và sử dụng các phiên bản phần mềm BIM mới nhất, đồng thời nghiên cứu tích hợp BIM với các công nghệ khác như IoT và AI trong vòng 3-5 năm tới.

Đối tượng nên tham khảo luận văn

1. Nhà thầu thi công xây dựng: Nắm bắt phương pháp ứng dụng BIM để nâng cao hiệu quả quản lý tiến độ và chi phí, giảm thiểu rủi ro trong thi công thực tế.

2. Chủ đầu tư và quản lý dự án: Hiểu rõ lợi ích của BIM trong việc giám sát tiến độ, kiểm soát chi phí và phối hợp các bên liên quan, từ đó đưa ra quyết định đầu tư hợp lý.

3. Tư vấn thiết kế kiến trúc, kết cấu và MEP: Áp dụng BIM để đồng bộ thiết kế, phát hiện lỗi sớm và hỗ trợ nhà thầu trong quá trình thi công.

4. Sinh viên và nghiên cứu sinh ngành công nghệ và quản lý xây dựng: Tham khảo quy trình nghiên cứu, phương pháp ứng dụng BIM thực tiễn và các công cụ phần mềm hỗ trợ quản lý dự án.

Câu hỏi thường gặp

1. BIM khác gì so với CAD truyền thống?
   BIM không chỉ là mô hình 3D mà còn tích hợp thông tin về tiến độ (4D) và chi phí (5D), cho phép tự động cập nhật và liên kết dữ liệu giữa các bộ phận, trong khi CAD chỉ là bản vẽ 2D hoặc 3D không có thông tin liên kết.

2. Làm thế nào để chuyển đổi bản vẽ 2D CAD sang mô hình BIM?
   Sử dụng các phần mềm như Autodesk Revit, MicroStation hoặc ArchiCAD có chức năng nhập và chuyển đổi các đối tượng 2D thành mô hình 3D BIM chứa tham số thông tin, giúp tiết kiệm thời gian và tăng độ chính xác.

3. BIM giúp nhà thầu kiểm soát chi phí như thế nào?
   BIM tự động trích xuất khối lượng vật tư từ mô hình 3D, liên kết với đơn giá để ước lượng chi phí chính xác và cập nhật nhanh khi có thay đổi thiết kế, giảm sai sót và thời gian lập dự toán.

4. Phần mềm nào hỗ trợ lập tiến độ 4D BIM hiệu quả?
   Các phần mềm như Autodesk Navisworks Manage, Synchro Professional và Tekla Structures hỗ trợ nhập tiến độ từ MS Project hoặc Primavera, liên kết với mô hình 3D để mô phỏng tiến độ thi công trực quan.

5. Những hạn chế khi áp dụng BIM trong thi công là gì?
   Bao gồm chi phí đầu tư ban đầu cao, yêu cầu đào tạo nhân lực, hạn chế về quy mô công trình do cấu hình máy tính và phiên bản phần mềm, cũng như sự thay đổi thói quen làm việc của các bên liên quan.

Kết luận

• BIM là công nghệ toàn diện giúp nhà thầu thi công quản lý tiến độ và chi phí hiệu quả hơn so với phương pháp truyền thống.
• Mô hình 4D và 5D BIM cung cấp cái nhìn trực quan về tiến độ và chi phí, hỗ trợ ra quyết định kịp thời.
• Ứng dụng BIM giảm thiểu sai sót, tăng cường phối hợp giữa các bên liên quan, góp phần rút ngắn thời gian và tiết kiệm chi phí dự án.
• Nghiên cứu thực nghiệm trên công trình khách sạn tại TP. Hồ Chí Minh chứng minh tính khả thi và hiệu quả của BIM trong thực tế thi công.
• Đề xuất phát triển hệ thống dữ liệu chuẩn, nâng cấp phần mềm và đào tạo nhân lực để mở rộng ứng dụng BIM trong ngành xây dựng Việt Nam.

Next steps: Triển khai áp dụng BIM cho các dự án quy mô lớn hơn, đồng thời nghiên cứu tích hợp BIM với các công nghệ mới nhằm nâng cao hiệu quả quản lý dự án.

Các nhà thầu và chủ đầu tư nên bắt đầu đầu tư và đào tạo về BIM để nâng cao năng lực cạnh tranh và hiệu quả quản lý dự án trong bối cảnh công nghiệp xây dựng hiện đại.

Trích đoạn nội dung tài liệu

Chương 1: GIỚI THIỆU CHUNG Quá trình thi công xây dựng chịu ảnh hưởng của nhiều nhân tố, các nhân tố này tác động đến tất cả các giai đoạn khi dự án được triển khai gây ảnh hưởng đến tiến độ, chi phí của dự án. Hiện nay, việc xác định mức độ ảnh hưởng của các nhân tố này nham hạn chế tối thiểu mức độ ảnh hưởng này chủ yếu dựa nhiều vao thống kê và ý kiến của các chuyên gia. Vì vậy, kết quả thường có sự sai lệch khá nhiều so với thực tế khi hoàn thành dự án. Khá nhiều nghiên cứu trước đây phân tích đến quá trình thi công xét ở nhiều góc độ khác nhau để đo lường mức độ ảnh hưởng của các nhân tố này nhằm làm giảm mức độ ảnh hưởng của các nhân t6 xâu và tăng mức độ ảnh hưởng của các nhân tổ tốt.

Thực tế, những nghiên cứu này chi ra cách phòng bệnh cho các dự án tương lai dựa trên việc chữa bệnh đối với những dự án đã va đang thi công hiện tại. Tuy nhiên, những năm gần đây ngành công nghiệp xây dựng kết hợp với công nghệ thông tin đã phát hiện ra rằng, gốc rễ của những van dé gặp phải trong thi công nằm ở việc tạo lập + chuyển giao + khai thác thông tin. Nếu thông tin được tạo lập và quản lý tốt từ giai đoạn thiết kế thì khi đưa ra thực tế thi công sẽ giúp cho việc lên kế hoạch, lập tiến độ, giải quyết van dé chi phí một cách tốt nhất. Dé giải quyết van dé nay, công nghệ B.M (Building Information Model) ra đời, hoàn thiện theo thời gian và thực tiễn xây dựng, B.LM cung cấp một không gian chức năng giup người dùng can thiệp, tạo lập, khai thác dựa vào cấp bậc.LM là công nghệ mang tính tổng thể toàn diện, giải quyết gốc rễ vân đề gây ảnh hưởng xấu đến dự án trong từng giai đoạn ma dự án trải qua.

OWNERS a ll ARCHITECTS ,J BUILDING :: || "2 BUILDERS & sơ INFORMATION iN FABRICATORS MODELING €CIVIL ENGINEERS MEP SYSTEMS ENGINEERS STRUCTURAL ENGINEERS Hình 1.1: Quy trình thực hiện dự án theo B. (nguồn: Autodesk Revit Brochure 2010) HVTH: Nguyén Hoang Vinh - 11080296 1 Đề tài: Ứng Dụng BIM cho Nhà Thầu Thi Công GVHD: PGS.TS Phạm Hồng Luân B.M (Building Information Model) là công nghệ đang nổi lên trên khắp thé giới trong lĩnh vực thiết kế kiến trúc, kết cau,. và cả trong thi công xây dựng, quan lý vận hành công trình.M cung cấp những thông tin va dir liệu tòa nhà một cách chính xác và nhất quán, cung cấp, điều chỉnh các bản vẽ của tòa nhà một cách trực quan.M làm tăng giá trị thông tin tòa nhà trong suốt vòng đời dự án bằng cách tạo không gian liên kết giữa chủ dau tư, tư van thiết kế, nhà thâu thi công. Trong suốt vòng đời dự án, các nhà thầu đóng một vai trò cực kỳ quan trọng trong việc đảm bảo dự án chạy đúng tiến độ, được bàn giao vào đúng thời điểm và chi phí nằm trong phạm vi ngân sách cho phép.

Luận văn nay sẽ trình bày cách mà công nghệ B.M vận hành như thế nao va sẽ mang lại lợi ích gi cho nhà thầu trong việc dam bảo tiến độ và kiểm soát chi phí. Luận văn bắt đầu với một giới thiệu chung về công nghệ B.M và cách vận hành khác nhau của công nghệ B.M so với công nghệ CAD (Computer Aided Design) truyền thống, đồng thời đánh giá sự hiệu quả của các công cụ B. Tiếp theo, luận văn trình bay cách lập tiễn độ và ước lượng chi phí trong mô hình B.LM, đồng thời, cung cấp một trường hợp nghiên cứu thực tế được ứng dụng mô hình B.M cho việc lập dự toán chi phí và lập mô phỏng tiễn độ, chi phí của dự án. Cuối cùng, luận văn sẽ cung cấp thêm các hướng phát triển tiềm năng của công nghệ B.M trong tương lai.

Định nghĩa về mô hình B.M va sự phát triển của B.M những năm gan đây.1 Định nghĩa về mô hình B.M nhiều người nghĩ rằng đơn giản nó là một sản phẩm phần mém, thực tế công nghệ B.M không bó hẹp trong việc diễn tả một thiết kế kiến trúc hay việc tạo ra một mô hình ba chiều trình bày phối cảnh của công trình sau khi công trình đã được thiết kế xong.M không đơn thuần chỉ là một mô hình 3D, B.M là tiến trình tạo dựng và sử dụng mô hình ki thuật số cho công việc thiết kế, thi công, thực hiện dự án, và quá trình quản lý vận hành toa nhà. Phan mém đơn giản chỉ là cơ cấu dé tiến trình B.LM được thực hiện.LM chứa đựng những thay đôi mang tinh cách mạng trong việc thông tin của công trình xây dựng được tạo lập, chuyển giao, và sau này được khai thác sử dụng trong quá trình xây dựng. Do hợp nhất được thông tin từ tất cả các lĩnh vực của quá trình xây dựng công trình nên BIM có thể làm tăng hiệu quả sử dụng và tính sẵn có của các thông tin này lên gấp nhiều lân.M là mô hình thông minh có khả năng tính toán, trình bay tat cả những đặc trưng của tòa nhà cả về mặt công nang, tính chat vật ly, thông tin của các yếu tố cau thành tòa nhà trong suốt vòng đời dự án”. Băng cách mã hóa đữ liệu, B.M cung cấp cái HVTH: Nguyễn Hoàng Vinh - 11080296 2 Đề tài: Ứng Dụng BIM cho Nhà Thầu Thi Công GVHD: PGS.TS Phạm Hồng Luân nhìn trực quan các cau kiện của tòa nhà dưới dạng phăng 2D hoặc không gian 3D đi kèm với các tham biến hàm chức năng chang han như vật liệu cấu thanh, mối liên hệ với các thành phan xung quanh,.

Cac nhà thiết kế làm việc cùng nhau dé sáng tạo nên mô hình, từng thành phan của mô hình này chứa thông tin vật lý lẫn thông tin chức năng. Một mô hình được hoàn chỉnh là mô hình đã bao gém tat cả các thông tin thuộc tất cả các bộ phận thiết kế kiến trúc, kết câu, MEP, thi công (tiến độ, chi phí ), quản ly vận hành trong suốt các giai đoạn của vòng đời dự án. Sự phát triển của B.M những năm gần đây. Sau nhiều năm phát triển và tong kết những kinh nghiệm, B.M đã được thừa nhận va phát triển rộng rãi trong ngành công nghiệp xây dựng.

Theo bai báo của Young và các tác giả khác được xuất bản bởi McGraw Hill Construction có tên là “B.M: Transforming Design and Construction to Achieve Greater Industry Productivity” (2008), nội dung bai bao được trình bay dựa trên thông tin phỏng van bao quát hang trăm nhà dau tư, kiến trúc sư, kĩ sư thiết kế kết cấu, MEP, kĩ sư hạ tang, nhà quản lý dự án và các nhà thầu, mục tiêu của bài báo là xác định mức độ hiểu biết về B.M, giá trị mang lại của B.LM va tầm ảnh hưởng của B. Dựa trên mức độ phan trăm sử dụng các phan mém theo khuynh hướng B.M vào các dự án ma họ đã tham gia, kết qua của nghiên cứu được chia thành 4 nhóm: e Nhóm sử dụng ít (phan trăm sử dụng < 15%). e Nhóm sử dụng trung bình (phan trăm sử dụng < 30%). e Nhóm sử dụng nhiều (phân trăm sử dụng < 60%).

e Nhóm sử dụng rất nhiều (phan trăm sử dung > 60%). Ngoài ra, bài báo còn trình bày mức độ các nhà thiết kế sử dụng phần mềm thiết kế theo B.M ngày cảng tang qua từng năm. Growth in BIM Use on Projects Total % Projects 2008 Projected Total % 2009 350% 38% 45% 18% m Very Heavy Users (>60%) L] Heavy Users (31-60%) Medium Users L] (16-30%) Light Users 10% 17% 17% 20% JÑNẠ@ 15») Hình 1.2: Mức độ ứng dung B.M đối với quy mô dự án. (nguồn: nghiên cứu của Young et al.

2008) HVTH: Nguyễn Hoàng Vinh - 11080296 3 Đề tài: Ứng Dụng BIM cho Nhà Thầu Thi Công GVHD: PGS.TS Phạm Hồng Luân 1. Sơ đồ nghiên cứu của luận văn. Muathàu Bang danh sach vat tu E— Khối lượng vật tư. Dự toán Sai xót trong thiết kế Bản vẽ 2D xây dựng gitra các bên tham gia: kiến trúc, kết câu, \ \ Bộ hồ sơ thiết kế hoàn Mô hình 3D BIM: Lập tiến độ: chỉnh.

Project Revit 2013 Vv ` BIM Scheduling Tool: Naviswork Manage 2013 ` Vv 4D :Tién độ » 5D: Chỉ phí Xem xét tham gia? <> Ung dụng mô hình 4D, 5D trong quản lý tiến do, chỉ phi Ban giao công trình Hình 1.3: Sơ đô nghiên cứu đê xuât của luận văn. Mục tiêu nghiên cứu - Mục tiêu của nghiên cứu là ứng dụng được công nghệ BIM vào quá trình quan lý dự an cho nhà thâu (quan lý chi phí, tiên độ). HVTH: Nguyễn Hoàng Vinh - 11080296 Đề tài: Ứng Dụng BIM cho Nhà Thầu Thi Công GVHD: PGS.TS Phạm Hồng Luân - Đánh giá sự hiệu quả của công nghệ BIM khi áp dụng vào từng giai đoạn trong thực tiên thi công và đánh giá hiệu quả của công nghệ BIM cho toàn bộ - Các giai đoạn được ứng dụng công nghệ BIM để giải quyết các mục tiêu bao gồm: lập kế hoạch, tao lập mô hình 3D, mô hình 4D, theo dõi và giám sát, khối lượng vật tư, và phân tích giá trị đạt được (Earned Value). Bảng dưới đây là một biểu đô giải thích các chỉ tiết của từng giai đoạn của dự án: Các giai đoạn của dự án Triển khai chi tiết từng giai đoạn.

Lập tiễn độ thi công. - Xác định các đâu công tác cân được theo dõi và (chi tiệt tại mục 4.2) đưa vào mô hình 4D đê quản lý các dau công tac - Xác định tat cả các dau công tác năm trên đường tới hạn (CPM) đê xác định thời gian hoàn thành dự án. - Tạo các mã quan lý (ID) cho các dau công tác. - Tao các moc kiêm soát dự án có khoảng các gitta hai môc là | tháng dé phục vụ cho kiêm soát dự án.

- Cần có sự tương ứng giữa ID trong dữ liệu tiến độ với ID trong mô hình 3D. Mô hình 3D BIM - Tạo một mô hình 3D có mã ID đại diện phù hop (chi tiét tai muc 4.3) với ID của các dau công tác trong tiên độ. - Xác định khối lượng từng loại vật tư (phục vụ cho mô hình 5D) Mô hình 4D BIM, 5D BIM - Thể hiện mô hình thi công các đối tượng của mô (chi tiệt tại mục 4.4) hình 3D theo thời gian. - Thể hiện khối lượng (5D) của mỗi loại vật tư được tích luỹ theo thời gian.

- Hiển thị cả phan trăm hoàn thành của dau công tác đang thi công va tông phân trăm hoàn thành của dự án. HVTH: Nguyễn Hoàng Vinh - 11080296 5 Đề tài: Ứng Dụng BIM cho Nhà Thầu Thi Công GVHD: PGS.
