Luận văn thạc sĩ ứng dụng hệ thống thông tin địa lý gis trong xây dựng và quản lý cơ sở dữ liệu địa chính tại xã cổ lũng huyện phú lương tỉnh thái nguyên

Luận văn thạc sĩ ứng dụng GIS trong xây dựng và quản lý cơ sở dữ liệu địa chính tại xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên.

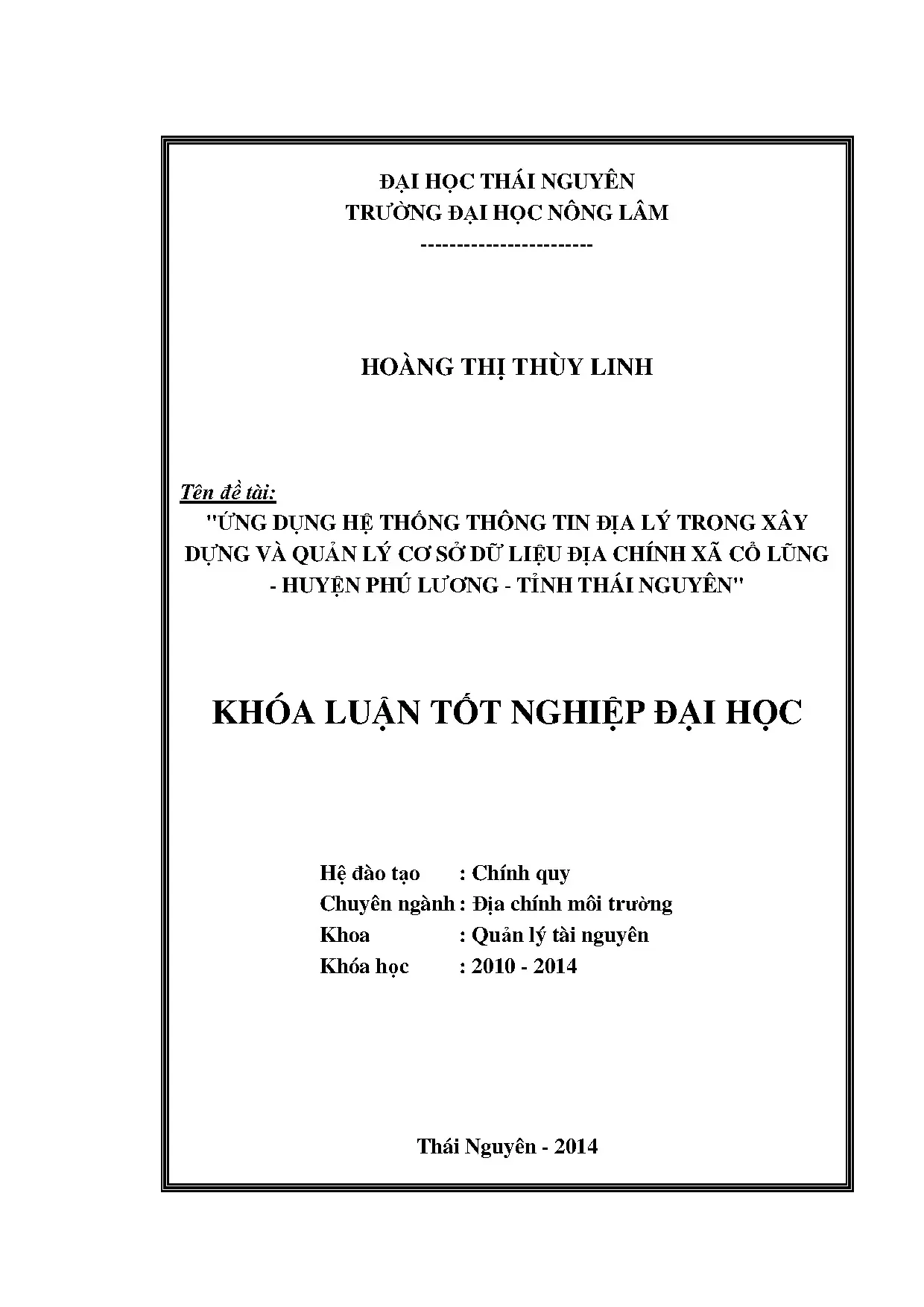

• Tác giả: Hoàng Thị Thùy Linh
• Người hướng dẫn: Th.S Ngô Thị Hồng Gấm
• Trường học: Đại học Nông Lâm Thái Nguyên
• Chuyên ngành: Địa chính môi trường
• Đề tài: Ứng dụng hệ thống thông tin địa lý trong xây dựng và quản lý cơ sở dữ liệu địa chính xã Cổ Lũng - huyện Phú Lương - tỉnh Thái Nguyên
• Loại tài liệu: Khóa luận tốt nghiệp đại học
• Năm xuất bản: 2014
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. PHẦN I. MỞ ĐẦU
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục đích, mục tiêu và yêu cầu của đề tài
• 1.2.1. Mục đích nghiên cứu
• 1.2.2. Mục tiêu của đề tài
• 1.2.3. Yêu cầu của đề tài
• 1.3. Ý nghĩa của đề tài
• 1.3.1. Ý nghĩa trong học tập và nghiên cứu khoa học
• 1.3.2. Ý nghĩa trong thực tiễn
• 2. PHẦN II. TỔNG QUAN TÀI LIỆU
• 2.1. Cơ sở khoa học
• 2.2. Cơ sở dữ liệu thuộc tính
• 2.3. Cơ sở dữ liệu đất đai
• 2.4. Tổng quan hệ thống thông tin địa lý
• 2.4.1. Khái niệm hệ thống thông tin địa lí
• 2.4.2. Các thành phần cơ bản của một hệ thống thông tin địa lí
• 2.5. Các phần mềm phổ biến của GIS
• 3. ĐỐI TƯỢNG, NỘI DUNG, PHƯƠNG PHÁP NGHIÊN CỨU
• 4. KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 4.1. Điều kiện tự nhiên, kinh tế - hội của xã
• 4.1.1. Điều kiện tự nhiên
• 4.1.2. Vị trí địa lý
• 4.1.3. Địa hình, địa mạo
• 4.1.4. Điều kiện thủy văn, thủy lợi
• 4.1.5. Điều kiện thổ nhưỡng
• 4.1.6. Thảm thực vật và cây trồng
• 4.1.7. Các nguồn tài nguyên
• 4.2. Thực trạng phát triển kinh tế - xã hội
• 4.2.1. Thực trạng phát triển kinh tế
• 4.2.2. Dân số, lao động, việc làm
• 4.2.3. Phát triển cơ sở hạ tầng
• 4.3. Tình hình quản lý đất đai và hiện trạng sử dụng đất
• 4.3.1. Tình hình quản lý đất đai
• 4.3.2. Hiện trạng sử dụng đất
• 4.4. Ứng dụng GIS vào xây dựng và quản lý cơ sở dữ liệu địa chính xã Cổ Lũng
• 4.4.1. Quy trình xây dựng cơ sở dữ liệu địa chính
• 4.4.2. Xây dựng cơ sở dữ liệu không gian bản đồ
• 4.4.3. Xây dựng cơ sở dữ liệu không gian bằng phần mềm MicroStation
• 4.4.4. Chuyển dữ liệu MicroStation sang MapInfo để xây dựng cơ sở dữ liệu thuộc tính
• 4.4.5. Xây dựng cơ sở dữ liệu thuộc tính
• 4.4.6. Ứng dụng khai thác cơ sở dữ liệu
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về ứng dụng GIS

Ứng dụng GIS trong quản lý cơ sở dữ liệu địa chính tại xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên, mang lại nhiều lợi ích cho công tác quản lý đất đai. Hệ thống thông tin địa lý (GIS) cho phép tổ chức, phân tích và hiển thị thông tin không gian một cách hiệu quả. Việc áp dụng công nghệ này giúp cải thiện khả năng truy cập và quản lý thông tin đất đai, từ đó hỗ trợ cho việc ra quyết định trong quy hoạch và phát triển hạ tầng. Theo nghiên cứu, việc xây dựng cơ sở dữ liệu địa chính số sẽ giúp cho việc quản lý đất đai trở nên chính xác và nhanh chóng hơn, đáp ứng nhu cầu ngày càng cao của xã hội.

1.1. Tầm quan trọng của quản lý cơ sở dữ liệu địa chính

Quản lý cơ sở dữ liệu địa chính là một phần quan trọng trong việc sử dụng và bảo vệ tài nguyên đất đai. Quản lý cơ sở dữ liệu địa chính không chỉ giúp theo dõi tình trạng sử dụng đất mà còn hỗ trợ trong việc lập kế hoạch phát triển bền vững. Việc ứng dụng GIS trong quản lý đất đai tại xã Cổ Lũng sẽ giúp cải thiện khả năng phân tích không gian, từ đó đưa ra các quyết định hợp lý hơn trong việc sử dụng đất. Theo BINNS, việc hiểu biết và ghi chép chính xác thông tin về tài nguyên thiên nhiên là yếu tố cần thiết cho việc sử dụng hợp lý và bảo tồn chúng.

II. Quy trình xây dựng cơ sở dữ liệu địa chính

Quy trình xây dựng cơ sở dữ liệu địa chính tại xã Cổ Lũng bao gồm nhiều bước quan trọng. Đầu tiên, cần thu thập dữ liệu không gian và thuộc tính từ các nguồn khác nhau. Dữ liệu không gian sẽ được tổ chức thành các lớp thông tin trên bản đồ, trong khi dữ liệu thuộc tính sẽ được lưu trữ trong các bảng. Việc sử dụng phần mềm GIS như MicroStation và MapInfo giúp cho việc chuyển đổi và quản lý dữ liệu trở nên dễ dàng hơn. Cơ sở dữ liệu địa chính được xây dựng sẽ phản ánh đúng thực trạng sử dụng đất tại địa phương, từ đó hỗ trợ cho công tác quy hoạch và quản lý tài nguyên đất đai.

2.1. Xây dựng cơ sở dữ liệu không gian

Xây dựng cơ sở dữ liệu không gian là bước quan trọng trong quy trình ứng dụng GIS. Dữ liệu không gian được tổ chức thành các lớp thông tin, giúp cho việc phân tích và hiển thị thông tin trở nên trực quan hơn. Việc sử dụng mô hình dữ liệu vector và raster trong GIS cho phép người dùng dễ dàng xác định vị trí và hình dạng của các đối tượng trên bản đồ. Điều này không chỉ giúp cho việc quản lý đất đai hiệu quả mà còn hỗ trợ trong việc lập kế hoạch phát triển hạ tầng tại xã Cổ Lũng.

III. Ứng dụng và khai thác cơ sở dữ liệu

Sau khi xây dựng cơ sở dữ liệu địa chính, việc khai thác và ứng dụng dữ liệu là rất quan trọng. Cơ sở dữ liệu này sẽ cung cấp thông tin cần thiết cho các quyết định liên quan đến quản lý đất đai. Việc sử dụng GIS cho phép người dùng thực hiện các phân tích không gian, từ đó đưa ra các quyết định hợp lý trong việc sử dụng và bảo vệ tài nguyên đất. Quản lý tài nguyên thông qua GIS không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác trong việc ra quyết định.

3.1. Khai thác thông tin đất đai

Khai thác thông tin từ cơ sở dữ liệu địa chính là một trong những ứng dụng quan trọng của GIS. Người dùng có thể dễ dàng tìm kiếm, tra cứu và phân tích thông tin về đất đai, từ đó hỗ trợ cho công tác quản lý và quy hoạch. Việc sử dụng các công cụ phân tích trong GIS giúp cho việc đánh giá tình trạng sử dụng đất trở nên chính xác hơn, từ đó đưa ra các giải pháp hợp lý cho việc phát triển bền vững tại xã Cổ Lũng.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Đất đai là nguồn tài nguyên thiên nhiên đặc biệt, là tư liệu sản xuất cơ bản và thành phần quan trọng hàng đầu của môi trường sống. Trong bối cảnh công nghiệp hóa, hiện đại hóa và phát triển kinh tế thị trường, nhu cầu sử dụng đất của các ngành kinh tế tăng nhanh, khiến mối quan hệ giữa đất đai và con người trở nên phức tạp. Công tác quản lý tài nguyên đất đòi hỏi phải có hệ thống thông tin đầy đủ, chính xác và được tổ chức chặt chẽ. Tuy nhiên, tại cấp cơ sở (xã, phường), phương pháp quản lý truyền thống dựa trên hồ sơ, sổ sách và bản đồ giấy bộc lộ nhiều hạn chế, không đáp ứng kịp thời yêu cầu cập nhật, tra cứu và khai thác dữ liệu biến động đất đai.

Xã Cổ Lũng là địa bàn miền núi nằm ở phía nam huyện Phú Lương, tỉnh Thái Nguyên, có tốc độ phát triển kinh tế - xã hội nhanh chóng. Sự gia tăng các hoạt động sản xuất, dịch vụ và thương mại tạo áp lực lớn lên công tác quản lý đất đai tại địa phương. Hệ thống hồ sơ địa chính của xã chưa cung cấp đầy đủ, đồng bộ thông tin cho cấp huyện. Nhằm giải quyết các bất cập trên, việc ứng dụng công nghệ Hệ thống thông tin địa lý (GIS) để số hóa, liên kết dữ liệu không gian với dữ liệu thuộc tính thành một hệ cơ sở dữ liệu địa chính thống nhất là yêu cầu cấp thiết.

Khóa luận xác định mục đích, các mục tiêu và yêu cầu nghiên cứu cụ thể như sau:

• Mục đích nghiên cứu: Xây dựng cơ sở dữ liệu địa chính phục vụ công tác quản lý nhà nước về đất đai trên địa bàn xã Cổ Lũng, trợ giúp việc quản lý, tra cứu và truy cập thông tin nhanh chóng, chính xác, hỗ trợ quy hoạch và định hướng phát triển hạ tầng kỹ thuật địa phương.
• Mục tiêu nghiên cứu:
  1. Điều tra, đánh giá điều kiện tự nhiên, kinh tế - xã hội của xã Cổ Lũng.
  2. Đánh giá tình hình quản lý đất đai và hiện trạng sử dụng đất tại xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên.
  3. Ứng dụng tin học để xây dựng cơ sở dữ liệu địa chính gồm cơ sở dữ liệu không gian (hệ thống bản đồ số) và cơ sở dữ liệu thuộc tính (thông tin chi tiết đến từng thửa đất).
• Yêu cầu nghiên cứu: Đảm bảo tính đầy đủ, chính xác của thông tin; cấu trúc dữ liệu thống nhất, phù hợp với quy định quản lý nhà nước; đáp ứng các chức năng phân tích, xử lý, lưu trữ, trao đổi dữ liệu và theo dõi biến động đất đai.
• Đối tượng nghiên cứu: Tình hình quản lý và sử dụng đất tại địa bàn; hệ thống bản đồ địa chính, bản đồ hiện trạng; các chức năng phần mềm GIS trong xây dựng cơ sở dữ liệu địa chính.
• Phạm vi nghiên cứu:
  • Không gian: Địa bàn xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên (tổng diện tích tự nhiên 1.696,92 ha).
  • Thời gian thực hiện: Từ ngày 15/02/2014 đến ngày 30/05/2014.

---

Cơ sở lý thuyết, căn cứ pháp lý và phương pháp nghiên cứu

Khóa luận kết hợp giữa khung lý thuyết về Hệ thống thông tin địa lý (GIS), hệ thống văn bản quy phạm pháp luật ngành địa chính và các phương pháp xử lý số liệu chuyên ngành.

Cơ sở lý thuyết và căn cứ pháp lý

Hệ thống thông tin địa lý (GIS) được tiếp cận dưới dạng một hệ thống tích hợp gồm phần cứng, phần mềm, dữ liệu, con người và phương pháp; hỗ trợ thu nhận, lưu trữ, quản lý, xử lý, phân tích và hiển thị thông tin không gian. Cơ sở dữ liệu GIS địa chính bao gồm hai hợp phần cốt lõi:

• Dữ liệu không gian: Mô tả vị trí, hình học của các thực thể điểm (point), đường (polyline), vùng (polygon) theo hai mô hình raster và vector, gắn với hệ quy chiếu tọa độ thống nhất.
• Dữ liệu thuộc tính: Mô tả tính chất đặc trưng của thửa đất (chủ sử dụng, số hiệu thửa, số tờ bản đồ, diện tích, mục đích sử dụng) được tổ chức dưới dạng bảng quan hệ.

Khóa luận thực hiện dựa trên các văn bản pháp lý chuyên ngành:

• Luật Đất đai năm 2003 (được Quốc hội thông qua ngày 26/11/2003).
• Luật Công nghệ thông tin năm 2006 (được Quốc hội thông qua ngày 29/06/2006).
• Nghị định số 181/2004/NĐ-CP ngày 29/10/2004 của Chính phủ về thi hành Luật Đất đai.
• Nghị định số 88/2009/NĐ-CP của Chính phủ về cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất.
• Quyết định số 179/2004/QĐ-TTg ngày 06/10/2004 của Thủ tướng Chính phủ phê duyệt Chiến lược ứng dụng và phát triển công nghệ thông tin tài nguyên và môi trường đến năm 2015, định hướng đến năm 2020.
• Thông tư số 09/2007/TT-BTNMT ngày 02/08/2007 của Bộ Tài nguyên và Môi trường hướng dẫn lập, chỉnh lý, quản lý hồ sơ địa chính.
• Thông tư số 08/2007/TT-BTNMT ngày 02/08/2007 của Bộ Tài nguyên và Môi trường về kiểm kê đất đai.
• Thông tư số 05/2009/TT-BTNMT ngày 01/06/2009 về kiểm tra, thẩm định và nghiệm thu công trình, sản phẩm địa chính.
• Thông tư số 07/2009/TT-BTNMT ngày 10/07/2009 quy định chi tiết việc thu thập, quản lý, khai thác và sử dụng dữ liệu tài nguyên môi trường.
• Thông tư số 17/2009/TT-BTNMT ngày 21/10/2009 về Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất.
• Thông tư số 17/2010/TT-BTNMT ngày 04/10/2010 quy định về chuẩn dữ liệu địa chính và các nguyên tắc xây dựng cơ sở dữ liệu địa chính tại Điều 10.
• Công văn số 1159/TCQLĐĐ-CĐKTK ngày 21/09/2011 và Công văn số 106/BTNMT-CNTT ngày 12/01/2012 của Bộ Tài nguyên và Môi trường về hướng dẫn và thẩm định phần mềm cơ sở dữ liệu đất đai.

Phương pháp nghiên cứu

• Phương pháp điều tra cơ bản: Thu thập bản đồ địa chính dạng giấy tỷ lệ 1/2000 và bản đồ số đo vẽ năm 2001; điều tra thực địa, đối soát ranh giới ngoài thực địa.
• Phương pháp thu thập, nhập số liệu: Thu thập hồ sơ thuộc tính (sổ mục kê đất, sổ địa chính, bản lưu Giấy chứng nhận quyền sử dụng đất, hồ sơ đăng ký cấp giấy lần đầu, hồ sơ biến động đất đai); xử lý văn bản và bảng biểu bằng Microsoft Word, Excel.
• Phương pháp xây dựng cơ sở dữ liệu không gian và thuộc tính: Ứng dụng phần mềm MicroStation kết hợp các mô-đun tiện ích IrasB, IrasC, Geovec, Mrfclean, Mrfflag, MRF Polygon để nắn ảnh, số hóa vector, sửa lỗi topo và đóng vùng; sử dụng MapInfo (phiên bản 10.5) để thiết lập cấu trúc trường thuộc tính, liên kết không gian - thuộc tính.
• Phương pháp thống kê và xử lý số liệu: Phân tích, tổng hợp diện tích, phân loại hiện trạng sử dụng đất thông qua các hàm xử lý dữ liệu của phần mềm MapInfo.
• Phương pháp chuyên gia: Tham vấn cán bộ quản lý địa chính xã Cổ Lũng và giảng viên chuyên ngành để hoàn thiện quy trình chuẩn hóa dữ liệu.

---

Nội dung chính theo từng phần của khóa luận

Bố cục khóa luận được trình bày thành 4 phần chính phản ánh toàn bộ tiến trình điều tra, xây dựng và khai thác cơ sở dữ liệu.

Phần I: Mở đầu

Phần này trình bày lý do chọn đề tài dựa trên phân tích tính cấp thiết của công tác hiện đại hóa hồ sơ địa chính xã Cổ Lũng trong bối cảnh phát triển kinh tế nhanh. Tác giả xác định rõ mục đích nghiên cứu, 3 mục tiêu cụ thể, 4 yêu cầu kỹ thuật cùng ý nghĩa khoa học và thực tiễn của đề tài trong việc đổi mới phương thức quản lý đất đai từ thủ công sang công nghệ số.

Phần II: Tổng quan tài liệu

Nội dung chương tổng quan hệ thống hóa các vấn đề lý luận và cơ sở thực tiễn:

• Lý luận về cơ sở dữ liệu đất đai: Phân tích cấu trúc dữ liệu không gian (mô hình vector, raster) và dữ liệu thuộc tính; 4 phương án lưu trữ dữ liệu (quản lý tập trung, phân tán bản sao, phân tán dữ liệu chi tiết, tập trung số liệu tổng hợp).
• Tổng quan hệ thống thông tin địa lý: Định nghĩa GIS theo các tác giả quốc tế (Ducker, Goodchild, Aronoff); 5 thành phần cơ bản của GIS (phần cứng, phần mềm, dữ liệu, con người, phương pháp).
• Đặc điểm các phần mềm GIS: Phân tích cấu trúc file đồ họa *.dgn của MicroStation Geographics; các định dạng bảng của MapInfo (*.tab, *.dat, *.map, *.id, *.ind) và khả năng chuyển đổi dữ liệu qua tệp trung gian *.dxf.
• Tình hình nghiên cứu trong và ngoài nước: Lịch sử phát triển GIS từ hệ thống CGIS tại Canada năm 1964; ứng dụng của FAO (1983) trong phân vùng sinh thái tỷ lệ 1/5.000.000; các đề án hiện đại hóa hệ thống thông tin lưu trữ ngành địa chính tại Việt Nam từ năm 1998, việc ứng dụng MicroStation, Famis, Cilis tại các tỉnh Sơn La, Lai Châu, Thái Nguyên, Hà Nam.

Phần III: Đối tượng, nội dung và phương pháp nghiên cứu

Tác giả xác định đối tượng nghiên cứu tại xã Cổ Lũng; thời gian nghiên cứu từ 15/02/2014 đến 30/05/2014; thiết lập khung 5 nhóm phương pháp nghiên cứu chính và quy trình công nghệ gồm 2 giai đoạn: xây dựng cơ sở dữ liệu không gian bằng bộ phần mềm MicroStation/IrasB/Geovec/MRF Polygon và xây dựng cơ sở dữ liệu thuộc tính trên MapInfo.

Phần IV: Kết quả nghiên cứu và thảo luận

Chương này tập trung trình bày các kết quả khảo sát thực địa và triển khai công nghệ:

1. Điều kiện tự nhiên và tài nguyên thiên nhiên xã Cổ Lũng

Xã Cổ Lũng nằm ở phía nam huyện Phú Lương, cách thị trấn huyện 10 km. Ranh giới tiếp giáp: phía đông giáp xã Sơn Cẩm (huyện Phú Lương); phía tây giáp xã Cù Vân (huyện Đại Từ); phía nam giáp xã Sơn Cẩm (huyện Phú Lương) và xã An Khánh (huyện Đại Từ); phía bắc giáp xã Vô Tranh và thị trấn Giang Tiên. Địa hình dạng đồi núi thấp xen kẽ đồng bằng, độ dốc dưới 15°, thấp dần từ tây sang đông nam. Khí hậu nhiệt đới gió mùa: nhiệt độ trung bình năm 23,3°C; độ ẩm trung bình 82%; lượng bốc hơi bình quân 943 mm/năm; lượng mưa bình quân trên 2.000 mm/năm (mùa mưa từ tháng 5 đến tháng 11 chiếm 85% lượng mưa). Hệ thống thủy văn gồm sông Giang Tiên và 5 hồ đập diện tích mặt nước 5 ha.

Tổng diện tích tự nhiên của xã là 1.696,92 ha, bao gồm 6 nhóm đất thổ nhưỡng chính:

Loại đất	Diện tích (ha)	Tỷ lệ diện tích tự nhiên (%)	Đặc điểm phân bố và tính chất sử dụng
Đất phù sa không được bồi	80,00	4,85	Phân bố rải rác, độ dốc < 3°, thích hợp trồng lúa và hoa màu
Đất dốc tụ (Ld)	342,90	20,78	Phân bố ở đông bắc xã, độ phì khá, thích hợp trồng lúa và cây ngắn ngày
Đất bạc màu	114,60	6,91	Phân bố ở phía bắc xã, hình thành do phong hóa xói mòn
Đất nâu vàng phù sa cổ	35,10	2,13	Phân bố ở phía đông xã, độ dốc 3° - 8°, thích hợp trồng màu và cây công nghiệp
Đất đỏ vàng trên phiến thạch sét	566,20	34,32	Phân bố ở phía tây và nam xã, độ dốc 8° - 20°, chiếm diện tích lớn nhất; thích hợp chè, cây ăn quả, lâm nghiệp
Đất vàng nhạt trên cát	456,20	27,56	Phân bố ở bắc và nam xã, độ dốc 8° - 15°, thích hợp nông lâm kết hợp

Tài nguyên khoáng sản trên địa bàn có đất sét và đất cao lanh phục vụ sản xuất gạch ngói. Dân số năm 2013 ghi nhận 9.200 người với 2.320 hộ (mật độ 525 người/km²), gồm 4 dân tộc chính: Kinh, Tày, Nùng, Sán Chí. Lực lượng lao động trong độ tuổi là 4.767 người, trong đó lao động nông lâm nghiệp chiếm 76,9% (3.665 người). Hạ tầng giao thông gồm 5,2 km tuyến Quốc lộ 3 và Quốc lộ 37, 2 km đường sắt Quan Triều - Núi Hồng.

2. Hiện trạng sử dụng đất năm 2013

Công tác kiểm kê đất đai định kỳ và thống kê hàng năm phản ánh sự biến động qua các năm. Hiện trạng sử dụng đất xã Cổ Lũng năm 2013 được tổng hợp chi tiết theo từng chỉ tiêu phân loại:

STT	Mục đích sử dụng đất	Mã đất	Diện tích (ha)
1	Đất nông nghiệp	NNP	1.285,18
1.1	Đất sản xuất nông nghiệp	SXN	883,72
1.1.1	Đất trồng cây hàng năm	CHN	493,60
-	Đất trồng lúa	LUA	379,83
-	Đất trồng cây hàng năm khác	HNK	113,77
1.1.2	Đất trồng cây lâu năm	CLN	390,12
1.2	Đất lâm nghiệp (Đất rừng sản xuất)	LNP / RSX	340,81
1.3	Đất nuôi trồng thủy sản	NTS	60,66
2	Đất phi nông nghiệp	PNN	411,74
2.1	Đất ở tại nông thôn	ONT	83,95
2.2	Đất chuyên dùng	CDG	278,23
-	Đất trụ sở cơ quan, công trình sự nghiệp	CTS	3,59
-	Đất an ninh	CAN	128,50
-	Đất sản xuất, kinh doanh phi nông nghiệp	CSK	39,24
-	Đất có mục đích công cộng	CCC	106,90
2.3	Đất tôn giáo, tín ngưỡng	TTN	0,48
2.4	Đất nghĩa trang, nghĩa địa	NTD	4,31
2.5	Đất sông suối và mặt nước chuyên dùng	SMN	44,78
3	Đất chưa sử dụng	CSD	0,00
Tổng	Tổng diện tích tự nhiên		1.696,92

3. Quy trình công nghệ xây dựng cơ sở dữ liệu địa chính

Quy trình xây dựng cơ sở dữ liệu số bao gồm các bước kỹ thuật liên hoàn:

• Xây dựng cơ sở dữ liệu không gian bằng MicroStation qua 6 bước:
  • Bước 1: Đánh giá chất lượng bản đồ: Kiểm tra sai số kích thước cạnh khung, đường chéo so với bản đồ gốc; loại trừ hiện tượng co giãn, méo lệch, nhàu nát.
  • Bước 2: Thiết kế chung: Tạo tệp đồ họa Design file định dạng *.dgn; thiết lập bảng phân tầng thông tin; quét bản đồ giấy chuyển thành tệp ảnh raster định dạng *.tif và xử lý nền ảnh bằng phần mềm IrasB/IrasC.
  • Bước 3: Nắn bản đồ: Xây dựng hệ thống mắt lưới tọa độ kilômét và nắn bản đồ theo các điểm khống chế tọa độ nhà nước.
  • Bước 4: Số hóa bản đồ: Chuyển đổi dữ liệu từ raster sang vector bằng các công cụ Geovec, MicroStation; sử dụng chức năng số hóa đường tự động <Trace Line Strings> và số hóa bán tự động <Place Smart Line>.
  • Bước 5: Kiểm tra, bổ sung đối tượng số hóa: So sánh mức độ sai lệch giữa dữ liệu vector với tâm đường ảnh raster (yêu cầu độ sai lệch phải nhỏ hơn 0,1 mm tính theo tỷ lệ bản đồ); chuẩn hóa ký hiệu, font chữ chú giải.
  • Bước 6: Đóng vùng bản đồ: Sử dụng phần mềm MRF Polygon tạo lập cấu trúc topology vùng cho từng thửa đất.

Cơ sở dữ liệu bản đồ số được tổ chức theo các lớp thông tin (Level) chuẩn:

Nhóm thông tin	Tên lớp đối tượng	Level (Lớp số)
Thửa đất	Đường ranh giới thửa đất	10
Thửa đất	Loại đất	13
Thửa đất	Diện tích thửa	13
Thửa đất	Số hiệu thửa đất	13
Ranh giới	Đường địa giới huyện	44
Ranh giới	Đường địa giới xã	46
Giao thông	Đường sắt	21
Giao thông	Nét trải lòng đường, nét trải mặt đê	22
Giao thông	Tên đường, tính chất đường	28
Thủy lợi	Đường thủy lợi	34

• Chuyển đổi dữ liệu và xây dựng cơ sở dữ liệu thuộc tính:
  • Phương thức 1: Xuất dữ liệu đồ họa từ MicroStation sang định dạng trung gian AutoCAD *.dxf, sau đó dùng Maplogix, ArcInfo hoặc MapInfo để nhập dữ liệu sang tệp *.tab.
  • Phương thức 2: Chuyển đổi trực tiếp trên MapInfo 10.5 qua tính năng Open Universal Data: chọn định dạng đầu vào Bentley MicroStation Design (V7), tệp dữ liệu nguồn *.dgn, hệ quy chiếu tọa độ VN-2000 kinh tuyến trục Thái Nguyên múi chiếu 3° (kinh tuyến 106°), chọn cấu trúc lớp tại Select Layers và thiết lập hiển thị Current Mapper.
  • Khai báo thuộc tính và khai thác cơ sở dữ liệu: Xây dựng bảng thuộc tính gắn với mã thửa đất gồm các trường: Số tờ, số thửa, chủ sử dụng, địa chỉ, diện tích, loại đất. Sử dụng MapInfo để truy vấn thông tin theo điều kiện (SQL Select), tra cứu vị trí thửa đất từ dữ liệu văn bản, cập nhật biến động thông tin chủ sử dụng và thành lập bản đồ chuyên đề hiện trạng sử dụng đất thông qua hộp thoại Create Thematic Map.

---

Kết quả và đóng góp

Kết quả chính

• Thu thập và chuẩn hóa toàn bộ số liệu tự nhiên, kinh tế - xã hội, hiện trạng quản lý sử dụng 1.696,92 ha đất đai của xã Cổ Lũng năm 2013; phân tích chi tiết cơ cấu 1.285,18 ha đất nông nghiệp và 411,74 ha đất phi nông nghiệp (địa phương không còn diện tích đất chưa sử dụng).
• Số hóa hoàn chỉnh tờ bản đồ địa chính từ bản đồ giấy tỷ lệ 1/2000 và bản đồ số năm 2001, tạo lập thành công cơ sở dữ liệu không gian trên phần mềm MicroStation với 10 lớp thông tin phân định theo level (ranh giới thửa level 10; số thửa, loại đất, diện tích level 13; địa giới level 44, 46; giao thông, thủy lợi level 21, 22, 28, 34).
• Kiểm soát sai số số hóa đạt độ chính xác kỹ thuật chuyên ngành: độ sai lệch giữa đường vector và tâm đường raster nhỏ hơn 0,1 mm theo tỷ lệ bản đồ; đóng vùng topology thành công bằng MRF Polygon.
• Chuyển đổi trơn tru cơ sở dữ liệu không gian sang phần mềm MapInfo 10.5 theo hệ tọa độ chuẩn quốc gia VN-2000 kinh tuyến trục tỉnh Thái Nguyên (múi chiếu 3°, kinh tuyến 106°).
• Thiết lập bảng cơ sở dữ liệu thuộc tính liên kết chặt chẽ với không gian bản đồ; vận hành thử nghiệm thành công các chức năng tra cứu thông tin địa chính, tìm kiếm thửa đất theo điều kiện, cập nhật biến động hồ sơ thửa đất và thành lập bản đồ chuyên đề.

Đề xuất và kiến nghị của tác giả

• Chính quyền địa phương và các cơ quan chuyên môn cần tiếp tục đầu tư hoàn thiện trang thiết bị phần cứng, máy tính đồng bộ và phần mềm chuyên dụng phục vụ vận hành cơ sở dữ liệu địa chính tại cấp xã.
• Tăng cường công tác đào tạo, bồi dưỡng nâng cao trình độ chuyên môn tin học và nghiệp vụ quản lý GIS cho cán bộ địa chính xã nhằm bảo đảm việc cập nhật biến động đất đai diễn ra thường xuyên, liên tục.
• Ứng dụng thống nhất cơ sở dữ liệu số đã xây dựng vào công tác lập quy hoạch, kế hoạch sử dụng đất, cấp Giấy chứng nhận quyền sử dụng đất và kiểm kê định kỳ tại địa phương.

Đóng góp của đề tài

Khóa luận đã chuyển đổi phương thức quản lý đất đai thủ công truyền thống tại xã Cổ Lũng sang hệ thống quản lý số hóa tích hợp trên công nghệ GIS. Đề tài chứng minh tính khả thi của quy trình phối hợp kỹ thuật giữa phần mềm biên tập bản đồ MicroStation và hệ quản trị phân tích dữ liệu MapInfo, tạo tiền đề cung cấp số liệu đầu vào chuẩn xác phục vụ xây dựng Hệ thống thông tin đất đai (LIS) cấp huyện và tỉnh.

---

Hạn chế và hướng nghiên cứu tiếp

Khóa luận nêu rõ các điểm hạn chế gắn liền với phạm vi và điều kiện nghiên cứu:

• Hạn chế:
  • Nguồn tài liệu bản đồ địa chính gốc thu thập từ năm 2001, trong khi hiện trạng quản lý sử dụng đất biến động liên tục qua các năm, dẫn đến một số khu vực ranh giới giữa bản đồ và thực địa có sự thay đổi, đòi hỏi nhiều thời gian đối soát.
  • Nghiên cứu mới dừng lại ở việc thử nghiệm xây dựng, liên kết cơ sở dữ liệu không gian và thuộc tính trên phần mềm máy đơn lẻ (MicroStation, MapInfo phiên bản 10.5), chưa kết nối trực tuyến qua mạng diện rộng để phục vụ chia sẻ dữ liệu đồng thời giữa xã và huyện.
• Hướng nghiên cứu tiếp:
  • Cập nhật bổ sung toàn bộ các biến động đất đai phát sinh sau đo vẽ thực tế lên hệ cơ sở dữ liệu số.
  • Mở rộng ứng dụng các phần mềm chuyên ngành hiện đại hơn để quản lý cơ sở dữ liệu tập trung, tích hợp hệ thống thông tin đất đai đa mục tiêu và kết nối mạng nội bộ ngành tài nguyên môi trường.

---

Giá trị tham khảo

Tài liệu là nguồn tham khảo hữu ích cho:

• Sinh viên chuyên ngành Quản lý đất đai, Địa chính môi trường, Quản lý tài nguyên và Trắc địa - Bản đồ khi thực hiện khóa luận tốt nghiệp hoặc đồ án môn học liên quan đến số hóa bản đồ địa chính.
• Cán bộ kỹ thuật và công chức địa chính cấp xã, huyện cần tài liệu hướng dẫn chi tiết quy trình chuyển đổi dữ liệu không gian từ phần mềm MicroStation sang MapInfo (chọn hệ tọa độ VN-2000, múi chiếu 3°, chuẩn hóa lớp level).
• Các phần đáng tham khảo nhất trong khóa luận:
  • Bảng thống kê cơ cấu sử dụng đất năm 2013 của xã Cổ Lũng.
  • Quy trình 6 bước số hóa, sửa lỗi topo và đóng vùng bản đồ bằng MicroStation kết hợp IrasB/Geovec/MRF Polygon.
  • Hướng dẫn thao tác xuất nhập dữ liệu đồ họa qua Universal Data và thiết lập cấu trúc thuộc tính thửa đất trên MapInfo 10.5.

---

Câu hỏi thường gặp

1. Khóa luận sử dụng các phần mềm chuyên ngành nào để xây dựng cơ sở dữ liệu địa chính xã Cổ Lũng?
Nghiên cứu sử dụng phần mềm MicroStation kết hợp các mô-đun IrasB, IrasC, Geovec, Mrfclean, Mrfflag, MRF Polygon để nắn ảnh, số hóa vector, sửa lỗi đồ họa và đóng vùng dữ liệu không gian. Dữ liệu sau đó được chuyển đổi sang phần mềm MapInfo (phiên bản 10.5) để quản lý cấu trúc thuộc tính, tra cứu thông tin và biên tập bản đồ chuyên đề.

2. Quy trình số hóa bản đồ không gian từ bản đồ giấy trên MicroStation gồm những bước nào?
Quy trình gồm 6 bước: (1) Đánh giá chất lượng bản đồ; (2) Thiết kế chung (tạo Design file *.dgn, phân lớp, quét ảnh raster *.tif); (3) Nắn bản đồ theo lưới tọa độ kilômét; (4) Số hóa đối tượng từ raster sang vector (bằng Trace Line Strings hoặc Place Smart Line); (5) Kiểm tra sai số vector so với raster (yêu cầu sai lệch < 0,1 mm theo tỷ lệ bản đồ); (6) Đóng vùng bằng phần mềm MRF Polygon.

3. Dữ liệu bản đồ số được phân chia thành các lớp thông tin (Level) nào?
Bản đồ phân chia các đối tượng chính theo số lớp: Đường ranh giới thửa đất (Level 10); Loại đất, Diện tích thửa, Số hiệu thửa đất (Level 13); Đường sắt (Level 21); Nét trải lòng đường, nét trải mặt đê (Level 22); Tên đường, tính chất đường (Level 28); Đường thủy lợi (Level 34); Đường địa giới huyện (Level 44); Đường địa giới xã (Level 46).

4. Khi chuyển đổi dữ liệu từ MicroStation sang MapInfo 10.5 qua Open Universal Data cần thiết lập các tham số kỹ thuật gì?
Người thực hiện cần chọn định dạng Bentley MicroStation Design (V7), tệp dữ liệu nguồn *.dgn, hệ tọa độ VN-2000 kinh tuyến trục Thái Nguyên múi chiếu 3° (kinh tuyến 106°), tích chọn Schema level name trong mục Parameter, chọn các lớp dữ liệu cần chuyển tại cửa sổ Select Layers và chọn hiển thị Current Mapper.

5. Tổng diện tích tự nhiên và cơ cấu các nhóm đất chính của xã Cổ Lũng năm 2013 được ghi nhận như thế nào?
Tổng diện tích tự nhiên của xã là 1.696,92 ha. Trong đó, đất nông nghiệp chiếm 1.285,18 ha (gồm đất sản xuất nông nghiệp 883,72 ha, đất lâm nghiệp 340,81 ha, đất nuôi trồng thủy sản 60,66 ha); đất phi nông nghiệp chiếm 411,74 ha (gồm đất ở nông thôn 83,95 ha, đất chuyên dùng 278,23 ha, đất sông suối và mặt nước chuyên dùng 44,78 ha, đất nghĩa trang nghĩa địa 4,31 ha, đất tôn giáo tín ngưỡng 0,48 ha); trên địa bàn không còn diện tích đất chưa sử dụng (0,00 ha).

---

Kết luận

Khóa luận tốt nghiệp của tác giả Hoàng Thị Thùy Linh đã phản ánh toàn diện hiện trạng quản lý sử dụng 1.696,92 ha đất đai và hoàn thành việc xây dựng cơ sở dữ liệu địa chính số cho xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên. Bằng việc phối hợp kỹ thuật giữa MicroStation và MapInfo, nghiên cứu đã số hóa chuẩn xác hệ thống bản đồ địa chính, đóng vùng thửa đất và liên kết đồng bộ thông tin thuộc tính phục vụ công tác tra cứu, quản lý biến động. Kết quả này cung cấp cơ sở khoa học và thực tiễn trực tiếp cho chính quyền địa phương trong việc nâng cao hiệu quả quản lý nhà nước về đất đai theo hướng hiện đại.

Trích đoạn nội dung tài liệu

phần mở đầu của Luật đất đai 1993 nước CHXHCN Việt Nam có: “Đất đai là tài nguyên quốc gia vô cùng quý giá, là tư liệu sản xuất đặc biệt, là thành phần quan trọng hàng đầu của môi trường sống, là địa bàn phân bố các khu dân cư, xây dựng các cơ sở kinh tế, văn hoá, xã hội, an ninh và quốc phòng. Trải qua nhiều thế hệ nhân dân ta đã tốn bao công sức, xương máu mới tạo lập, bảo vệ được vốn đất đai như ngày nay”. Hiện tại và trong tương lai công nghệ thông tin phát triển mạnh, nó cho phép ta sử dụng để giải quyết các vấn đề phức tạp của kinh tế - xã hội và đây cũng là yêu cầu tất yếu đặt ra. Để đáp ứng và khai thác tốt phương pháp tiên tiến này trong ngành Quản lý đất đai thì yêu cầu cốt lõi đặt ra là phải có sự đổi mới mạnh mẽ trong tổ chức cũng như chất lượng thông tin.

Thông tin đất giữ vai trò quan trọng trong công tác quản lý đất đai nó là cơ sở cho việc đề xuất các chính sách phù hợp và lập ra các kế hoạch hợp lýnhất cho các nhà quản lý phân bổ sử dụng đất cũng như trong việc ra các quyết định liên quan đến đầu tư và phát triển nhằm khai thác hợp lý nhất đối với tài nguyên đất đai. Theo BINNS “Hiểu biết đúng đắn các nguồn tài nguyên thiên nhiên cùng với sự mô tả và ghi chép chính xác các tri thức đó là yếu tố cần thiết trước tiên đối với việc sử dụng hợp lý và bảo tồn chúng một cách tốt nhất (LandInformationManagement)”. n 2 Nước ta, hiện nay đang trong công cuộc đổi mới chúng ta tiến hành công nghiệp hoá hiện đại hoá đất nước, nền kinh tế chuyển sang nền kinh tế hàng hoá nhiều thành phần phát triển theo cơ chế thị trường có sự quản lý của nhà nước kéo theo nhu cầu đất đai của các ngành ngày càng tăng lên một cách nhanh chóng, bên cạnh đó tình hình sử dụng đất của các địa phương trong cả nước cũng ngày một đa dạng và phức tạp. Đặc biệt trong giai đoạn hiện nay, khi đất nước đang chuyển mình đổi mới nền kinh tế thị trường có sự quản lý của Nhà nước đã làm cho nền kinh tế xã hội phát triển mạnh mẽ, cùng với sự bùng nổ dân số đã làm cho mối quan hệ giữa đất đai và con người trở nên căng thẳng.

Vậy nên ngành quản lý đất đai buộc phải có những thông tin, dữ liệu về tài nguyên đất một cách chính xác đầy đủ cùngvới sự tổ chức sắp xếp và quản lý một cách khoa học chặt chẽ thì mới có thể sử dụng chúng một cách hiệu quả cho nhiều mục đích khác nhau phục vụ việc khai thác, quản lý và sử dụng hợp lý nguồn tài nguyên đất gắn liền với quan điểm sinh thái bền vững và bảo vệ môi trường. Tuy nhiên thực tế cho thấy công tác quản lý thông tin, tư liệu về đất đai bằng phương pháp truyền thống dựa trên hồ sơ, sổ sách và bản đồ giấy mà các tại xã, phường đang thực hiện khó đáp ứng được nhu cầu cập nhật, tra cứu, khai thác các thông tin về đất đai. Ứng dụng hệ thống thông tin địa lý (GIS) là một trong những công cụ được ứng dụng rộng rãi trong nhiều lĩnh vực trên thế giới. Quản lý tài nguyên thiên nhiên là một lĩnh vực có nhiều ứng dụng từ GIS, đặc biệt là hỗ trợ quy hoạch, chồng ghép bản đồ, quản lý thông tin tài nguyên….

Việc thành lập cơ sở dữ liệu dựa trên công nghệ GIS có ưu điểm là chức năng quản lý thông tin không gian và thuộc tính gắn liền với nhau. Bên cạnh đó thông tin được chuẩn hóa, các công cụ tìm kiếm, phân tích thông tin phục rất hữu ích trong công tác quản lý đất đai mà thực hiện theo phương pháp truyền thống khó có thể thực hiện được. n 3 Xã Cổ Lũng là một xã thuộc khu vực miền núi phía bắc. Trong những năm gần đây xã có tốc độ phát triển kinh tế - xã hội nhanh chóng và mạnh mẽ.

Trong khi mang lại tốc độ tăng trưởng kinh tế cao thì các hoạt động cũng đã tạo áp lực rất lớn cho công tác quản lí đất đai. Trên thực tế hệ thống thông tin đất đai nói chung và hệ thống cơ sở dữ liệu địa chính nói riêng của xã chưa cung cấp đầy đủ thông tin cho huyện. Để đảm bảo tốc độ tăng trưởng cao có thể duy trì được, bắt buộc chúng ta phải xây dựng hệ thống thông tin đất đai (LIS) đem lại hiệu quả nhất. Xây dựng cơ sở dữ liệu địa chính số trên địa bàn Xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên có ý nghĩa quan trọng trong công tác quản lý đất đai.

Đây cũng là cơ sở để xây dựng được hệ thống thông tin đất đai thống nhất trên toàn lãnh thổ Việt Nam. Kết quả đã xây dựng được dữ liệu không gian và giữ liệu thuộc tính phản ánh đúng thực trạng tại khu vực, phục vụ tốt cho công tác lập quy hoạch - kế hoạch sử dụng đất, kiểm kê đất đai, xây dựng bản đồ hiện trạng sử dụng đất. Xuất phát từ thực tế trên, được sự nhất trí của nhà trường, ban chủ nhiệm khoa, dưới sự hướng dẫn của cô giáo Th. Ngô Thị Hồng Gấm em tiến hành nghiên cứu đề tài: “Ứng dụng hệ thống thông tin địa lý (GIS) trong xây dựng và quản lý cơ sở dữ liệu địa chính tại xã Cổ Lũng - huyện Phú Lương - tỉnh Thái Nguyên”.

Mục đích, mục tiêu và yêu cầu của đề tài 1.1 Mục đích nghiên cứu - Xây dựng được cơ sở dữ liệu (CSDL) địa chính phục vụ một số nội dung quản lý nhà nước về đất đai trên địa bàn xã Cổ Lũng giúp cho việc quản lí, tra cứu, truy cập thông tin về đất đai của xã một cách nhanh chóng, chính xác phục vụ cho công tác quy hoạch và định hướng phát triển cơ sở hạ tầng kỹ thuật của xã. Mục tiêu của đề tài n 4 - Điều tra đánh giá điều kiện tự nhiên, kinh tế xã hội của xã Cổ lũng - Đánh giá tình hình quản lý đất đai và hiện trạng sử dụng đất đai tại xã Cổ Lũng, huyện Phú Lương, tỉnh Thái Nguyên. - Ứng dụng tin học để xây dựng cơ sở dữ liệu địa chính: Cơ sở dữ liệu không gian (hệ thống bản đồ của xã) và cơ sở dữ liệu thuộc tính (các thông tin chi tiết đến từng thửa đất). Yêu cầu của đề tài - Các thông tin xây dựng đảm bảo đầy đủ và chính xác, nắm chắc và thể hiện rõ được cách thức ứng dụng hệ thống thông tin địa lý trong xây dựng cơ sở dữ liệu.

- Cấu trúc cơ sở dữ liệu của hệ thống thông tin phải thống nhất, có tổ chức và thích hợp với yêu cầu quản lý nhà nước về đất đai. - Cơ sở dữ liệu đáp ứng nhu cầu phân tích, xử lý, lưu trữ số liệu, cung cấp thông tin và có thể trao đổi dữ liệu với các hệ thống thông tin khác. - Xây dựng và cung cấp được nguồn thông tin biến động đất đai từ dữ liệu đầu vào, đầu ra trên địa bàn trung tâm. Ý nghĩa của đề tài 1.

Ý nghĩa trong học tập và nghiên cứu khoa học - Vận dụng và phát huy những kiến thức đã học tập vào nghiên cứu. - Nâng cao kiến thức, kĩ năng và rút ra những kinh nghiệm thực tế phục vụ cho công tác nghiên cứu sau này. - Nâng cao khả năng tự học tập, nghiên cứu và tìm tài liệu. - Bổ sung tư liệu cho học tập.

Ý nghĩa trong thực tiễn - là cơ sở cho công tác quản lý đất đai để sử dụng nguồn tài nguyên quý giá đất một cách hợp lý, tiết kiệm đáp ứng nhu cầu của sự nghiệp công nghiệp hóa, hiện đại hóa đất nước. n 5 PHẦN II TỔNG QUAN TÀI LIỆU 2. Cơ sở khoa học 2. Tổng quan về cơ sở dữ lệu Cơ sở dữ liệu GIS là một tập hợp các thông tin (các tệp dữ liệu) ở dạng vector, raster và bảng số liệu với những cấu trúc chuẩn bảo đảm cho các bài toán đề tài có mức độ phức tạp khác nhau [1].

Cơ sở dữ liệu trong GIS bao gồm 2 loại đó là: cơ sở dữ liệu không gian và cơ sở dữ liệu thuộc tính. Cơ sở dữ liệu không gian Dữ liệu không gian dùng để mô tả vị trí, hình dạng và kích thước của đối tượng trong không gian, chúng bao gồm toạ độ và các ký hiệu dựng để xác định các đối tượng trên bản đồ. Hệ thống thông tin địa lý dựng các số liệu không gian để tạo ra bản đồ hay hình ảnh bản đồ trên màn hình máy tính hoặc trên giấy thông qua thiết bị ngoại. Dữ liệu không gian bao gồm 3 loại đối tượng: điểm (point), đường (polyline) và vùng (polygon).

Các đối tượng không gian này được lưu trữ ở 2 mô hình dữ liệu là vector và raster. - Mô hình dữ liệu raster: trong mô hình này, thực thể không gian được biểu diễn thông qua các ô (cell) hoặc ô ảnh (pixel) của một lưới các ô. Trong máy tính, lưới ô này được lưu trữ ở dạng ma trận trong đó mỗi cell là giao điểm của một hàng hay một cột trong ma trận. Trong cấu trúc này, điểm được xác định bởi cell, đường được xác định bởi một số các cell kề nhau theo một hướng và vùng được xác định bởi một số các cell mà trên đó thực thể phủ lên.

- Mô hình dữ liệu vector: trong mô hình này, thực thể không gian được biểu diễn thông qua các phần tử cơ bản là điểm, đường, vùng và các quan hệ topo (khoảng cách, tính liên thông, tính kề nhau…) giữa các đối tượng với nhau. Vị n 6 trí không gian của các thực thể được xác định bởi toạ độ chung trong một hệ thống toạ độ thống nhất toàn cầu. + Điểm dùng cho tất cả các đối tượng không gian được biểu diễn như một cặp toạ độ (X, Y). Ngoài giá trị toạ độ (X, Y), điểm còn thể hiện kiểu điểm, màu, hình dạng và dữ liệu thuộc tính đi kèm.

Do đó, trên bản đồ điểm có thể được biểu hiện bằng ký hiệu hoặc dạng text (dạng chữ). + Đường dùng để biểu diễn tất cả các thực thể có dạng tuyến và được tạo nên từ hai hoặc nhiều hơn 2 cặp toạ độ (X, Y). + Vùng là một đối tượng hình học hai chiều, vùng có thể là một đa giác đơn giản hay hợp của nhiều đa giác đơn giản.
