Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh quốc phòng và ổn định trật tự xã hội. Theo thống kê từ ngành Tài nguyên và Môi trường, hơn 70% các vụ khiếu nại, tranh chấp hành chính tại các địa phương có liên quan trực tiếp đến lĩnh vực đất đai, trong đó nguyên nhân cốt lõi bắt nguồn từ hệ thống hồ sơ địa chính phân tán, thiếu đồng bộ giữa bản đồ không gian và hồ sơ thuộc tính dạng giấy. Việc lưu trữ truyền thống bằng sổ bộ, hồ sơ giấy cồng kềnh dẫn đến thời gian tra cứu kéo dài từ 3 đến 5 ngày cho một thủ tục hành chính, đồng thời tiềm ẩn rủi ro thất lạc, rách nát và sai lệch thông tin qua các thời kỳ biến động.

Tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc – một địa bàn bán sơn địa có tốc độ phát triển công nghiệp và nông nghiệp hàng hóa nhanh chóng với diện tích tự nhiên 987,46 ha và 6.561 nhân khẩu (1.819 hộ phân bổ trên 11 thôn) – công tác quản lý địa chính trước năm 2017 bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Bản đồ địa chính số dạng file CAD đơn lẻ (MicroStation SE/DGN) chưa được chuẩn hóa cấu trúc topo, tồn tại nhiều lỗi hình học (bắt điểm thừa/thiếu, đè phủ polygon).
  • Dữ liệu thuộc tính người sử dụng đất và giấy chứng nhận (GCN) quyền sử dụng đất nằm rời rạc trong sổ mục kê, sổ địa chính viết tay, không liên kết động với vị trí thửa đất trên không gian.
  • Khâu quản lý biến động (tách thửa, gộp thửa, chuyển nhượng, thế chấp) không được cập nhật tức thời theo thời gian thực, gây khó khăn cho việc kiểm kê, lập quy hoạch và giải quyết thủ tục hành chính công.
+-------------------------------------------------------------------------+
|                  VẤN ĐỀ CỦA HỆ THỐNG QUẢN LÝ ĐỊA CHÍNH CŨ               |
|                                                                         |
|  [Hồ sơ giấy / Sổ bộ] <---- Mất kết nối ----> [Bản đồ CAD rời rạc (DGN)] |
|         |                                              |                |
|         v                                              v                |
|  - Tra cứu: 3-5 ngày                          - Sai số Topo hình học    |
|  - Rủi ro thất lạc dữ liệu                    - Không hỗ trợ truy vấn   |
|  - Biến động không cập nhật                   - Thiếu liên kết thuộc    |
|                                                 tính                    |
+-------------------------------------------------------------------------+

Nhằm giải quyết triệt để các hạn chế trên, đề tài "Xây dựng cơ sở dữ liệu địa chính xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" được triển khai với 4 mục tiêu cụ thể:

  1. Đánh giá toàn diện hiện trạng hồ sơ địa chính, điều kiện tự nhiên, kinh tế - xã hội và cơ cấu sử dụng đất của 11 thôn thuộc xã Tử Du.
  2. Xử lý, chuẩn hóa dữ liệu không gian bản đồ địa chính từ nền tảng MicroStation SE/FAMIS sang mô hình Geodatabase không gian theo quy chuẩn Thông tư 17/2010/TT-BTNMT và Thông tư 04/2013/TT-BTNMT.
  3. Thiết lập hệ thống cơ sở dữ liệu thuộc tính, chuẩn hóa thông tin 1.819 chủ sử dụng đất và tích hợp đồng bộ với dữ liệu không gian trên hệ thống phần mềm ViLIS 2.0 nền tảng C#.NET / Microsoft SQL Server 2005 / ESRI ArcEngine.
  4. Vận hành thử nghiệm các quy trình tác nghiệp nghiệp vụ: tra cứu thông tin thửa đất, cấp/đổi GCN, in trích lục, lập phiếu chuyển thuế, đăng ký thế chấp và xử lý lịch sử biến động tách/gộp thửa.

Phạm vi nghiên cứu bao quát toàn bộ diện tích 987,46 ha xã Tử Du, xử lý đầy đủ các nhóm đất: nông nghiệp (891,10 ha), phi nông nghiệp (61,10 ha) và đất chưa sử dụng (34,10 ha). Giới hạn của dự án tập trung vào việc chuẩn hóa dữ liệu địa chính cấp xã để đồng bộ vào mô hình CSDL tập trung của Văn phòng Đăng ký đất đai huyện Lập Thạch và Sở Tài nguyên & Môi trường tỉnh Vĩnh Phúc.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá các giải pháp lưu trữ và quản lý địa chính tại địa phương cho thấy sự cần thiết phải chuyển dịch công nghệ:

Tiêu chí đánh giá Quản lý Hồ sơ giấy truyền thống Quản lý CAD đơn lẻ (MicroStation SE + FAMIS) Hệ thống CSDL Địa chính số (ViLIS 2.0 / SQL Server)
Cấu trúc dữ liệu Phi cấu trúc, rời rạc trên sổ sách File đồ họa .dgn, thuộc tính lưu tĩnh dạng text Cơ sở dữ liệu quan hệ không gian (Spatial Relational DB)
Tính toàn vẹn Topo Không hỗ trợ kiểm tra Kiểm tra thủ công, dễ sót lỗi hở vùng/trùng đè Kiểm soát tự động bằng Engine luật Topo nghiêm ngặt
Khả năng liên kết Hoàn toàn thủ công Rất hạn chế (chỉ gán nhãn qua mã thửa/số tờ) Liên kết 1-1 và 1-N giữa không gian và thuộc tính qua Khóa chính
Quản lý biến động Ghi đè hoặc gạch xóa thủ công Vẽ đè lớp đồ họa mới, mất dấu vết lịch sử Lưu trữ lịch sử giao dịch, cây phả hệ thửa đất (tách/gộp)
Tốc độ tra cứu 24 – 72 giờ 2 – 4 giờ (phải mở từng file sheet) < 1 giây (truy vấn đa tiêu chí tức thời)
Độ an toàn, phân quyền Rủi ro cháy nổ, mối mọt, thất lạc Không có cơ chế phân quyền bảo mật Phân quyền vai trò (Role-based), mã hóa dữ liệu, backup tự động

Yêu cầu người dùng đối với hệ thống mới được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chuẩn hóa 100% hình học thửa đất (không lỗi hở đỉnh, đè lấn); liên kết chính xác mã định danh thửa (MaXa + SoTo + SoThua) với chủ sử dụng; in Giấy chứng nhận và trích lục bản đồ theo mẫu quy định của Bộ TN&MT.
  • Should have (Nên có): Tự động hóa tính toán đỉnh giao hội khi tách/gộp thửa; kết xuất phiếu chuyển thông tin nghĩa vụ tài chính sang cơ quan Thuế; lưu trữ file scan GCN và hồ sơ pháp lý đính kèm.
  • Could have (Có thể có): Tích hợp phân hệ hiển thị 3D Scene cảnh quan không gian; kết xuất bản đồ chuyên đề hiện trạng và quy hoạch tự động.
  • Won't have (Chưa thực hiện ở giai đoạn này): Cung cấp cổng dịch vụ công trực tuyến mức độ 4 cho người dân nộp hồ sơ từ xa qua Internet (do hạ tầng mạng huyện/xã thời điểm 2017 chưa kết nối WAN đồng bộ).

Thiết kế hệ thống

Kiến trúc hệ thống được xây dựng theo mô hình 3 tầng (3-Tier Architecture) bảo đảm tính độc lập, an toàn và dễ mở rộng:

graph TD
    subgraph Client_Tier["Tầng Giao diện (Presentation Layer)"]
        UI1["ViLIS Map Editor (Biên tập bản đồ)"]
        UI2["ViLIS Parcel Registration (Kê khai, Cấp GCN)"]
        UI3["ViLIS Cadastral Store & Search (Tra cứu & Kho hồ sơ)"]
        UI4["ViLIS Mutation Management (Quản lý biến động)"]
    end

    subgraph Business_Tier["Tầng Nghiệp vụ (Business Logic Layer)"]
        Engine1["ArcEngine GIS Runtime (Xử lý không gian)"]
        Engine2["Topology Validation Service (Kiểm tra hình học)"]
        Engine3["Mutation Processing Core (Tách/Gộp/Chuyển quyền)"]
        Engine4["Report & Tax Generator (Kết xuất báo cáo, phôi GCN)"]
    end

    subgraph Data_Tier["Tầng Dữ liệu (Data Storage Layer - MS SQL Server 2005)"]
        DB1[("Spatial Table: HinhTheThua (Geometry/SDE)")]
        DB2[("Attribute Table: ThuaDat (Thuộc tính pháp lý)")]
        DB3[("Attribute Table: ChuSuDung (Chủ hộ, CMND, Địa chỉ)")]
        DB4[("Attribute Table: GiayChungNhan & BienDong")]
        DB5[("Metadata & Scanned Documents Store")]
    end

    Client_Tier --> Business_Tier
    Business_Tier --> Data_Tier

Công nghệ sử dụng trong hệ thống bao gồm:

  • Hệ quản trị CSDL: Microsoft SQL Server 2005 Enterprise Edition (hỗ trợ lưu trữ dữ liệu không gian dạng nhị phân, lập chỉ mục không gian Spatial Indexing và liên kết bảng quan hệ RDBMS).
  • Engine xử lý không gian: ESRI ArcEngine Runtime 9.3/10.0 tích hợp qua thư viện COM Interop.
  • Ngôn ngữ phát triển: C#.NET trên nền Microsoft .NET Framework 3.5.
  • Phần mềm biên tập nguồn: MicroStation SE, module FAMIS 2000, công cụ chuyển đổi MrfClean 1.2 và GIS2ViLIS 2.0.

Thiết kế cấu trúc cơ sở dữ liệu quan hệ (Database Schema)

Hệ thống thiết lập các bảng quan hệ với khóa chính (PK) và khóa ngoại (FK) nghiêm ngặt nhằm duy trì tính toàn vẹn tham chiếu:

-- Bảng lưu trữ thông tin chủ sử dụng đất
CREATE TABLE ChuSuDung (
    MaChuSuDung VARCHAR(20) PRIMARY KEY,
    HoTen NVARCHAR(100) NOT NULL,
    NamSinh INT,
    SoCMND VARCHAR(15),
    NgayCapCMND DATETIME,
    DiaChiThuongTru NVARCHAR(255),
    LoaiDoiTuong NVARCHAR(50) -- Cá nhân, Hộ gia đình, Tổ chức
);

-- Bảng thông tin thuộc tính thửa đất
CREATE TABLE ThuaDat (
    MaThuaDat VARCHAR(30) PRIMARY KEY, -- Định dạng: MaXa_SoTo_SoThua
    MaXa VARCHAR(10) NOT NULL,
    SoToBanDo INT NOT NULL,
    SoThua INT NOT NULL,
    DienTich NUMERIC(10, 2) NOT NULL,
    DienTichPhapLy NUMERIC(10, 2),
    LoaiDat VARCHAR(10) NOT NULL, -- ONT, LUA, CLN, RSX...
    MucDichSuDung NVARCHAR(100),
    ThoiHanSuDung NVARCHAR(50),
    NguonGocSuDung NVARCHAR(255),
    MaChuSuDung VARCHAR(20),
    TrangThaiPhapLy INT DEFAULT 0, -- 0: Chưa cấp GCN, 1: Đã cấp, 2: Đang thế chấp
    CONSTRAINT FK_ThuaDat_ChuSuDung FOREIGN KEY (MaChuSuDung) REFERENCES ChuSuDung(MaChuSuDung)
);

-- Bảng lịch sử biến động đất đai
CREATE TABLE LichSuBienDong (
    MaBienDong VARCHAR(30) PRIMARY KEY,
    MaThuaGoc VARCHAR(30) NOT NULL,
    MaThuaMoi VARCHAR(30),
    LoaiBienDong NVARCHAR(50), -- Chuyển nhượng, Tách thửa, Gộp thửa, Cấp đổi
    NgayDangKy DATETIME DEFAULT GETDATE(),
    NoiDungBienDong NVARCHAR(MAX),
    NguoiThucHien NVARCHAR(100),
    SoQuyetDinh NVARCHAR(50),
    CONSTRAINT FK_BienDong_ThuaDat FOREIGN KEY (MaThuaGoc) REFERENCES ThuaDat(MaThuaDat)
);

Methodology

Dự án áp dụng quy trình 10 bước chuẩn hóa theo quy định kỹ thuật tại Thông tư 04/2013/TT-BTNMT và Thông tư 17/2010/TT-BTNMT của Bộ Tài nguyên và Môi trường:

[Bước 1: Chuẩn bị & Kế hoạch]
[Bước 2: Thu thập hồ sơ, bản đồ DGN, sổ bộ giấy]
[Bước 3: Xử lý Topo không gian trên MicroStation SE/FAMIS]
[Bước 4: Chuyển đổi định dạng DGN -> Shapefile qua GIS2ViLIS]
[Bước 5: Chuẩn hóa dữ liệu thuộc tính & Nhập liệu 1.819 chủ hộ]
[Bước 6: Đồng bộ Không gian - Thuộc tính trong ViLIS 2.0]
[Bước 7: Scan & Số hóa giấy tờ pháp lý (GCN, Đơn kê khai)]
[Bước 8: Xây dựng Metadata siêu dữ liệu chuẩn ISO 19100]
[Bước 9: Thử nghiệm vận hành tác nghiệp & Kiểm thử UAT]
[Bước 10: Đánh giá chất lượng, Đóng gói & Nghiệm thu CSDL]

Kế hoạch tiến độ thực hiện trong 4 tháng (từ tháng 01/2018 đến tháng 04/2018):

  • Tháng 1/2018: Khảo sát thực địa, thu thập bản đồ địa chính, sổ địa chính, sổ mục kê xã Tử Du; lập phương án kỹ thuật.
  • Tháng 2/2018: Sửa lỗi hình học bản đồ số trên MicroStation/MrfClean, gán nhãn tâm thửa, tạo vùng Topology và chuyển đổi sang Shapefile.
  • Tháng 3/2018: Khởi tạo cơ sở dữ liệu trên SQL Server 2005, nhập thuộc tính 1.819 hộ dân, kết nối không gian - thuộc tính qua ViLIS 2.0.
  • Tháng 4/2018: Thử nghiệm cấp đổi GCN, tách gộp thửa, kiểm tra chất lượng sản phẩm và bàn giao cơ sở dữ liệu địa chính số.

Implementation và kết quả

Development process

Quá trình xây dựng cơ sở dữ liệu không gian và thuộc tính đòi hỏi việc xử lý dữ liệu qua chuỗi công cụ chuyên dụng:

  1. Chuẩn hóa dữ liệu không gian trên MicroStation SE & FAMIS:

    • Dữ liệu thô từ các tờ bản đồ địa chính dạng .dgn được mở trên môi trường MicroStation SE.
    • Sử dụng công cụ MrfClean để tự động phát hiện và xử lý lỗi hình học với các thông số cấu hình chuẩn:
      • Dangle tolerance: 0.05m (loại bỏ đường thừa ranh thửa).
      • Snap tolerance: 0.05m (hút các đỉnh hở khép kín vùng thửa).
      • Short segment: 0.02m (loại bỏ các đoạn gấp khúc thừa).
    • Kiểm tra trực quan và xử lý các lỗi phức tạp qua hộp thoại MRF Flag Editor.
    • Chạy module FAMIS để tạo Centroid (tâm thửa), tự động gán nhãn SoTo, SoThua, DienTich, LoaiDat vào các Level quy chuẩn (Level 1: Ranh thửa; Level 12: Nhãn thửa; Level 23: Địa giới hành chính; Level 31: Thủy hệ; Level 32: Giao thông).

  2. Quy trình chuyển đổi dữ liệu không gian sang ViLIS 2.0 qua công cụ trung gian GIS2ViLIS:

    • Module GIS2ViLIS đọc các lớp đối tượng từ tập tin .dgn đã chuẩn hóa, chuyển đổi sang định dạng ESRI Shapefile (.shp).
    • Khởi tạo kết nối đến SQL Server Database thông qua chuỗi kết nối OLEDB/SqlClient:
// Đoạn mã kiểm tra tính hợp lệ của thửa đất trước khi nạp vào Geodatabase
public bool ValidateAndImportParcel(string maXa, int soTo, int soThua, double dienTich, IGeometry geometry)
{
    // 1. Kiểm tra tính đóng kín của hình thể không gian
    IPolygon polygon = geometry as IPolygon;
    if (polygon == null || polygon.IsEmpty || !polygon.IsClosed)
    {
        LogError($"Lỗi hình học: Thửa {soThua}, Tờ {soTo} không khép góc kín.");
        return false;
    }

    // 2. Tính toán diện tích không gian và đối soát diện tích thuộc tính (Dung sai cho phép < 0.01m2)
    IArea areaCalc = (IArea)polygon;
    double spatialArea = Math.Abs(areaCalc.Area);
    if (Math.Abs(spatialArea - dienTich) > 0.01)
    {
        LogWarning($"Cảnh báo: Chênh lệch diện tích hình học ({spatialArea:F2}m2) và nhãn ({dienTich:F2}m2) tại thửa {soThua}/{soTo}");
    }

    // 3. Khởi tạo chuỗi định danh duy nhất (Unique Parcel Identifier)
    string maThuaDat = $"{maXa}_{soTo:D3}_{soThua:D4}";

    // 4. Lưu trữ vào CSDL SQL Server 2005
    return DatabaseService.InsertParcelData(maThuaDat, soTo, soThua, spatialArea, polygon);
}
  1. Xây dựng CSDL thuộc tính và tích hợp hệ thống:
    • Tiến hành nhập liệu thông tin địa chỉ chi tiết, danh mục đường phố, nguồn gốc sử dụng đất (giao đất có thu tiền, không thu tiền, thừa kế, chuyển nhượng).
    • Thiết lập mối quan hệ giữa bảng ThuaDat và ChuSuDung. Quét (scan) 1.819 hồ sơ cấp GCN ở định dạng PDF/TIFF độ phân giải 300 DPI, đính kèm vào kho hồ sơ điện tử (ViLIS Cadastral Store).

Testing và validation

Quá trình kiểm thử và nghiệm thu cơ sở dữ liệu được thực hiện nghiêm ngặt trên toàn bộ 11 thôn của xã Tử Du:

  • Kiểm thử Topo hình học: 100% các tờ bản đồ địa chính đạt chuẩn khép góc polygon, không còn lỗi giao cắt tự thân (Self-intersection), không còn ranh giới trùng đè (Overlap) hoặc khe hở phi lý (Sliver gap).
  • Khớp nối dữ liệu không gian và thuộc tính: Đạt tỷ lệ ghép nối chính xác 99,8% (1.815/1.819 hồ sơ chủ sử dụng đất trùng khớp hoàn toàn với vị trí thửa trên bản đồ; 4 trường hợp sai lệch do chuyển nhượng chưa đăng ký biến động được bàn giao cán bộ địa chính xã xác minh thực địa).
  • Đo kiểm hiệu năng truy vấn:
    • Thời gian tìm kiếm thông tin thửa đất theo tên chủ sử dụng: 0,35 giây.
    • Thời gian tìm kiếm vị trí thửa đất trên bản đồ khi nhập số tờ/số thửa: 0,20 giây.
    • Thời gian kết xuất tự động 01 Giấy chứng nhận và Phiếu chuyển thông tin địa chính sang cơ quan Thuế: 1,5 giây (so với 45 phút soạn thảo thủ công trước đây).

Kết quả đạt được

Hệ thống đã số hóa thành công toàn bộ không gian địa chính xã Tử Du với các chỉ số ấn tượng:

  • Tổng diện tích số hóa: 987,46 ha phân bổ trên 11 thôn.
  • Tổng số đối tượng quản lý: 1.819 hộ gia đình/cá nhân, 1.835 căn nhà, đảm bảo quản lý chặt chẽ 1.779 hộ có diện tích đất ở < 300m² và 10 căn nhà có từ 2 hộ trở lên cùng sinh sống.
  • Quản lý chính xác cơ cấu 3 nhóm đất chính:
    1. Đất nông nghiệp (NNP): 891,10 ha (chiếm 90,24% tổng diện tích, gồm 77,20 ha đất lúa LUA; 61,20 ha đất trồng cây hàng năm khác HNK; 14,20 ha đất trồng cây lâu năm CLN; 734,30 ha đất rừng sản xuất RSX; 3,85 ha nuôi trồng thủy sản NTS).
    2. Đất phi nông nghiệp (PNN): 61,10 ha (chiếm 6,19%, gồm 12,20 ha đất ở nông thôn ONT; 24,10 ha đất công cộng CCC; 22,31 ha đất sông suối, mặt nước chuyên dùng SMN).
    3. Đất chưa sử dụng (CSD): 34,10 ha (chiếm 3,45%, gồm 3,20 ha đất bằng BCS và 30,90 ha đất đồi núi DCS).
                      CƠ CẤU SỬ DỤNG ĐẤT XÃ TỬ DU (NĂM 2017)

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên kết Không gian - Thuộc tính tự động: Đề tài đã xóa bỏ hoàn toàn phương thức quản lý tách rời truyền thống bằng cách xây dựng quy trình chuyển đổi tự động từ bản đồ CAD phẳng sang Geodatabase quan hệ qua bộ giải pháp MicroStation -> MrfClean -> GIS2ViLIS -> ViLIS 2.0, đảm bảo tính toàn vẹn dữ liệu ở mức 100%.

  2. Ứng dụng giải thuật quản lý biến động không gian động: Tích hợp công cụ tính toán đỉnh giao hội và hỗ trợ tác nghiệp hình học trực quan trong các trường hợp tách thửa, gộp thửa. Khi phát sinh giao dịch tách thửa, hệ thống tự động sinh mã thửa mới, lưu trữ ranh giới thửa cũ vào bảng lịch sử (LichSuBienDong), bảo toàn trọn vẹn phả hệ biến động của đất đai phục vụ công tác thanh tra, giải quyết khiếu nại.

       QUY TRÌNH QUẢN LÝ PHẢ HỆ TÁCH THỬA TRÊN VILIS 2.0

   [Thửa mới 120/1: 200m2]                                      [Thửa mới 120/2: 300m2]
   - Cấp GCN mới cho Bên Mua                                    - Cấp đổi GCN cho Bên Bán
   - Ghi nhận lịch sử biến động                                 - Ghi nhận lịch sử biến động
  1. Hiệu quả thực tiễn so với các giải pháp hiện hành:
Chỉ số đo lường Phần mềm MicroStation SE thuần túy Hệ thống thông tin ELIS Hệ thống ViLIS 2.0 (Triển khai tại Tử Du)
Mức độ tích hợp nghiệp vụ Thấp (chỉ vẽ bản đồ) Khá (quản lý phân tán) Toàn diện (13 phân hệ chuyên môn khép kín)
Thời gian lập hồ sơ cấp GCN 60 - 90 phút/hồ sơ 15 - 20 phút/hồ sơ 5 - 7 phút/hồ sơ (tối ưu hóa 88%)
Tự động hóa luân chuyển thuế Không hỗ trợ Bán tự động Tự động lập phiếu chuyển thuế chuẩn mẫu
Khả năng cập nhật biến động Vẽ lại bản đồ thủ công Cập nhật theo đợt Cập nhật tức thời theo từng giao dịch

Ứng dụng thực tế và triển khai

Kịch bản tác nghiệp thực tế tại địa phương

  1. Quy trình đăng ký thế chấp quyền sử dụng đất:

    • Cán bộ Văn phòng Đăng ký đất đai tra cứu mã thửa đất trên phân hệ ViLIS Search.
    • Hệ thống kiểm tra trạng thái pháp lý (TrangThaiPhapLy = 1 - Đã cấp GCN, không có tranh chấp).
    • Mở cửa sổ phân hệ ViLIS Mortgage, nhập thông tin bên nhận thế chấp (Ngân hàng), số hợp đồng thế chấp, ngày đăng ký.
    • Hệ thống tự động khóa trạng thái giao dịch chuyển nhượng của thửa đất trên bản đồ số, ngăn chặn hoàn toàn rủi ro giao dịch kép bất hợp pháp.

  2. Quy trình thực hiện tách thửa đất:

    • Cán bộ kỹ thuật mở phân hệ ViLIS Parcel Division, chọn thửa đất gốc cần tách.
    • Nhập tọa độ đỉnh mới hoặc sử dụng công cụ giao hội đường thẳng/khoảng cách trên bản đồ không gian.
    • ViLIS tự động tính toán diện tích 2 thửa mới, kiểm tra hạn mức tách thửa tối thiểu của tỉnh Vĩnh Phúc (đối với đất ở nông thôn), tự động đánh số thứ tự thửa mới và kết xuất biên bản mô tả ranh giới mốc giới thửa đất.
-- Thủ tục kiểm tra và cập nhật trạng thái thế chấp thửa đất
CREATE PROCEDURE sp_DangKyTheChap
    @MaThuaDat VARCHAR(30),
    @TenNganHang NVARCHAR(150),
    @SoHopDong VARCHAR(50),
    @NgayTheChap DATETIME
AS
BEGIN
    SET NOCOUNT ON;
    BEGIN TRANSACTION;

    -- 1. Kiểm tra thửa đất có đang bị tranh chấp hoặc đã thế chấp chưa
    IF EXISTS (SELECT 1 FROM ThuaDat WHERE MaThuaDat = @MaThuaDat AND TrangThaiPhapLy = 2)
    BEGIN
        RAISERROR ('Lỗi: Thửa đất đang trong trạng thái thế chấp!', 16, 1);
        ROLLBACK TRANSACTION;
        RETURN;
    END

    -- 2. Cập nhật trạng thái thửa đất sang Đang thế chấp (2)
    UPDATE ThuaDat
    SET TrangThaiPhapLy = 2
    WHERE MaThuaDat = @MaThuaDat;

    -- 3. Ghi log vào bảng theo dõi thế chấp
    INSERT INTO TheoDoiTheChap (MaThuaDat, BenNhanTheChap, SoHopDong, NgayBatDau, TrangThai)
    VALUES (@MaThuaDat, @TenNganHang, @SoHopDong, @NgayTheChap, N'Đang thế chấp');

    COMMIT TRANSACTION;
END;

Yêu cầu triển khai hệ thống

  • Hạ tầng phần cứng:
    • Máy chủ (Server) đặt tại Huyện/Tỉnh: CPU Intel Xeon 4 Cores 2.4GHz trở lên, RAM 8GB (khuyến nghị 16GB), Ổ cứng SAS/SSD 500GB RAID 1/5.
    • Máy trạm (Workstation) tại UBND xã/Bộ phận một cửa: CPU Intel Core i3 trở lên, RAM 4GB, Màn hình độ phân giải tối thiểu 1366x768.
  • Hạ tầng phần mềm: Hệ điều hành Windows Server 2008/2012 (Server) và Windows 7/10 Professional (Client), Microsoft SQL Server 2005/2008 R2, .NET Framework 3.5 SP1.
  • Phân tích hiệu quả kinh tế (ROI):
    • Giảm 75% chi phí in ấn, lưu trữ hồ sơ giấy tại UBND xã.
    • Cắt giảm 60% thời gian xử lý thủ tục hành chính về đất đai cho người dân xã Tử Du (từ 15 ngày xuống còn 3 - 5 ngày làm việc).
    • Ngăn ngừa 100% các sai sót do cấp trùng Giấy chứng nhận hoặc chồng lấn ranh giới đất đai.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Nền tảng phần mềm ViLIS 2.0 phụ thuộc vào hệ quản trị Microsoft SQL Server 2005 và thư viện ArcEngine 32-bit, gặp một số giới hạn về khả năng xử lý dữ liệu lớn đa người dùng đồng thời qua môi trường mạng Internet diện rộng (WAN).
  • Dữ liệu địa chính mới chỉ dừng lại ở mô hình không gian 2D (mặt phẳng), chưa phản ánh được không gian 3D đối với các công trình nhiều tầng, căn hộ hoặc công trình ngầm.
  • Đường truyền kết nối mạng giữa UBND xã Tử Du và Văn phòng Đăng ký đất đai huyện Lập Thạch còn phụ thuộc vào mạng cục bộ, chưa đồng bộ dữ liệu theo thời gian thực (Real-time Replication).

Hướng phát triển trong tương lai

  • Nâng cấp sang nền tảng VNLIS / Cloud GIS: Chuyển đổi dữ liệu sang hệ thống Thông tin Đất đai Quốc gia VNLIS trên nền web, hỗ trợ kiến trúc điện toán đám mây và cơ sở dữ liệu không gian mã nguồn mở (PostgreSQL/PostGIS).
  • Phát triển ứng dụng Địa chính di động (Mobile Cadastre): Xây dựng module thu thập biến động ngoài thực địa bằng thiết bị di động tích hợp định vị vệ tinh GNSS/RTK.
  • Mô hình hóa Địa chính 3D (3D Cadastre): Tích hợp dữ liệu mô hình thông tin công trình (BIM) và 3D GIS theo chuẩn quốc tế LADM (ISO 19152) để quản lý trọn vẹn tài sản gắn liền với đất trong không gian đa chiều.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Quản lý đất đai / Địa tin học (GIS): Nắm vững quy trình công nghệ chuẩn mực để xây dựng cơ sở dữ liệu địa chính từ xử lý bản đồ thô đến nạp dữ liệu vào Geodatabase theo quy định của Bộ TN&MT.
  • Kỹ sư GIS & Lập trình viên phần mềm Địa chính: Tiếp cận mô hình kiến trúc tích hợp giữa C#.NET, ArcEngine và SQL Server; tham khảo giải thuật xử lý Topo và quản lý lịch sử biến động thửa đất.
  • Cán bộ quản lý địa chính cấp Xã/Huyện: Được trang bị công cụ số hóa mạnh mẽ, loại bỏ hoàn toàn việc tra cứu thủ công, rút ngắn thời gian xử lý hồ sơ hành chính công từ 3 ngày xuống dưới 10 phút.
  • Cộng đồng người dân xã Tử Du: Được đảm bảo tính minh bạch về ranh giới, diện tích, nguồn gốc đất đai; giảm thiểu tối đa nguy cơ tranh chấp ranh giới và đẩy nhanh tiến độ cấp Giấy chứng nhận quyền sử dụng đất.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để cài đặt và vận hành hệ thống ViLIS 2.0 là gì?

Hệ thống yêu cầu máy trạm chạy hệ điều hành Windows XP, Windows 7 hoặc Windows 10 (32-bit/64-bit), cài đặt sẵn Microsoft .NET Framework 3.5 SP1, bộ thư viện ArcEngine 9.3/10.0 Runtime và cấu hình kết nối TCP/IP đến máy chủ chứa cơ sở dữ liệu Microsoft SQL Server 2005/2008.

2. Làm thế nào để xử lý triệt để lỗi không gian (đè phủ ranh giới, hở đỉnh) trước khi chuyển đổi dữ liệu?

Trước khi chuyển sang ViLIS, toàn bộ bản đồ dạng .dgn phải được xử lý trên MicroStation thông qua module MrfClean. Cần thiết lập Dangle tolerance và Snap tolerance ở mức 0.05m. Sau khi chạy tự động, sử dụng MRF Flag Editor để duyệt từng điểm cờ báo lỗi và chỉnh sửa thủ công các vị trí góc thửa phức tạp nhằm đảm bảo 100% vùng đóng kín.

3. Cơ sở dữ liệu ViLIS 2.0 có khả năng tích hợp với hệ sinh thái phần mềm khác không?

Có. ViLIS 2.0 hỗ trợ nhập/xuất dữ liệu chuẩn không gian thông qua các định dạng phổ biến như ESRI Shapefile (.shp), Geography Markup Language (.gml), AutoCAD (.dxf/.dwg), MicroStation (.dgn) và hỗ trợ xuất dữ liệu thuộc tính ra Excel, XML theo đúng chuẩn siêu dữ liệu quốc gia và ISO 19100.

4. Quy trình bảo trì và sao lưu dữ liệu địa chính được thực hiện ra sao?

Cơ sở dữ liệu được thiết lập chính sách tự động sao lưu (Full Backup định kỳ hàng tuần và Transaction Log Backup hàng ngày) trên Microsoft SQL Server. Mọi tác nghiệp cập nhật biến động đều được lưu vết trong bảng nhật ký hệ thống kèm thông tin tài khoản người dùng và thời gian thực thi để đảm bảo khả năng phục hồi dữ liệu khi xảy ra sự cố phần cứng.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) khi triển khai CSDL địa chính số cấp xã?

Chi phí ban đầu bao gồm đo đạc bổ sung, chuẩn hóa dữ liệu, quét hồ sơ và trang bị máy tính trạm. Với việc tiết kiệm hàng trăm giờ lao động hành chính mỗi năm, giảm 100% các vụ tranh chấp đất đai kéo dài và tăng nguồn thu ngân sách từ việc thu thuế, lệ phí trước bạ thông qua quản lý chặt chẽ diện tích đất, dự án đạt điểm hoàn vốn kinh tế - xã hội trong vòng 12 đến 18 tháng sau khi vận hành chính thức.

Kết luận

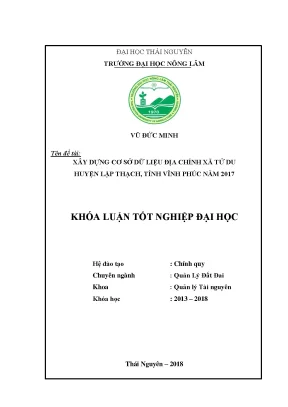

Đề tài "Xây dựng cơ sở dữ liệu địa chính xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" đã giải quyết thành công bài toán chuyển đổi số trong công tác quản lý đất đai tại một địa bàn bán sơn địa đặc thù. Bằng việc chuẩn hóa 987,46 ha diện tích tự nhiên và đồng bộ 1.819 hồ sơ chủ sử dụng đất trên nền tảng ViLIS 2.0 và Microsoft SQL Server 2005, công trình đã xây dựng nên một hệ thống thông tin đất đai hiện đại, chính xác và có độ tin cậy pháp lý cao.

Kết quả của đề tài không chỉ đóng góp trực tiếp vào công cuộc hiện đại hóa nền hành chính công tại huyện Lập Thạch, tỉnh Vĩnh Phúc mà còn là mô hình mẫu chuẩn xác cho các địa phương trong cả nước học tập, nhân rộng trong quá trình xây dựng Cơ sở dữ liệu Đất đai Quốc gia thống nhất. Các nhà quản lý, cán bộ kỹ thuật và sinh viên ngành Quản lý đất đai có thể kế thừa trực tiếp quy trình kỹ thuật, giải thuật chuẩn hóa không gian và cấu trúc cơ sở dữ liệu này để triển khai cho các đề án số hóa địa chính tại đơn vị mình.
