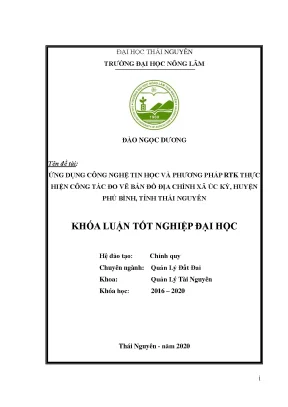

Luận văn ứng dụng công nghệ tin học và phương pháp rtk thực hiện công tác đo vẽ bản đồ địa chính xã úc kỳ huyện phú bình tỉnh thái nguyên

Công nghệ tin học và phương pháp RTK đóng vai trò quan trọng trong việc đo vẽ bản đồ địa chính tại… 58 trang · Đại học Nông Lâm - Đại học Thái Nguyên · 2020.

• Tác giả: Đào Ngọc Dương
• Người hướng dẫn: PGS.TS. Lê Văn Thơ
• Trường học: Đại học Nông Lâm - Đại học Thái Nguyên
• Chuyên ngành: Quản Lý Đất Đai
• Đề tài: Ứng Dụng Công Nghệ Tin Học Và Phương Pháp RTK Trong Đo Vẽ Bản Đồ Địa Chính Xã Úc Kỳ, Huyện Phú Bình, Tỉnh Thái Nguyên
• Loại tài liệu: Khóa luận tốt nghiệp đại học
• Năm xuất bản: 2020
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. PHẦN 1: ĐẶT VẤN ĐỀ
• 1.1. Tính cấp thiết của đề tài
• 1.2. Mục tiêu nghiên cứu
• 1.3. Ý nghĩa của đề tài
• 2. PHẦN 2: TỔNG QUAN TÀI LIỆU
• 2.1. Cơ sở khoa học
• 2.2. Tổng quan về bản đồ địa chính
• 2.3. Tính chất, vai trò của bản đồ địa chính
• 2.4. Các loại bản đồ địa chính
• 2.5. Các yếu tố cơ bản và nội dung bản đồ địa chính
• 2.6. Nội dung và phương pháp chia mảnh bản đồ địa chính
• 2.7. Cơ sở thực tiễn
• 2.8. Các phương pháp thành lập bản đồ địa chính hiện nay
• 2.9. Các phương pháp đo vẽ chi tiết thành lập bản đồ địa chính
• 2.10. Thành lập lưới khống chế trắc địa
• 2.11. Đo vẽ chi tiết, thành lập bản đồ
• 3. PHẦN 3: ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Đối tượng và phạm vi nghiên cứu
• 3.2. Địa điểm và thời gian tiến hành
• 3.3. Nội dung nghiên cứu
• 3.4. Điều kiện tự nhiên – kinh tế xã hội của xã Úc Kỳ
• 3.5. Thành lập lưới khống chế đo vẽ cho mảnh bản đồ số 22 xã Úc Kỳ
• 3.6. Đánh giá những thuận lợi, khó khăn và đề xuất một số giải pháp trong công tác thành lập bản đồ địa chính
• 3.7. Phương pháp nghiên cứu
• 3.7.1. Phương pháp khảo sát, thu thập số liệu
• 3.7.2. Phương pháp đo đạc
• 3.7.3. Phương pháp xử lý số liệu
• 3.7.4. Phương pháp bản đồ
• 4. PHẦN 4: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 4.1. Kết quả đánh giá điều kiện tự nhiên, kinh tế - xã hội, xã Úc Kỳ
• 4.1.1. Điều kiện tự nhiên
• 4.1.2. Điều kiện kinh tế - xã hội
• 4.2. Thành lập bản đồ địa chính
• 4.2.1. Những tài liệu phục vụ cho công tác xây dựng bản đồ địa chính
• 4.2.2. Kết quả đo vẽ chi tiết
• 4.2.3. Ứng dụng phần mềm MicrostationV8i và Gcadas pro thành lập bản đồ địa chính số 22. Kiểm tra kết quả đo
• 4.2.4. Thuận lợi và khó khăn khi xây dựng lưới GNSS tại xã Úc Kỳ
• 4.2.5. Giải pháp khắc phục
• 5. PHẦN 5: KẾT LUẬN VÀ ĐỀ NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Công nghệ tin học và phương pháp RTK trong đo vẽ bản đồ địa chính

Công nghệ tin học và phương pháp RTK đóng vai trò quan trọng trong việc đo vẽ bản đồ địa chính tại xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên. Sự kết hợp giữa công nghệ hiện đại và phương pháp đo đạc chính xác giúp nâng cao hiệu quả và độ chính xác của công tác đo vẽ. Ứng dụng công nghệ này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính đồng bộ và thống nhất trong quản lý đất đai.

1.1. Công nghệ tin học trong đo vẽ bản đồ

Công nghệ tin học được sử dụng để xử lý và lưu trữ dữ liệu đo đạc. Các phần mềm như MicrostationV8i và Gcadas pro giúp biên tập và thành lập bản đồ địa chính một cách hiệu quả. Việc sử dụng hệ thống thông tin địa lý (GIS) cho phép quản lý và phân tích dữ liệu không gian một cách chính xác, hỗ trợ công tác quản lý đất đai.

1.2. Phương pháp RTK trong đo đạc

Phương pháp RTK (Real-Time Kinematic) là kỹ thuật đo đạc chính xác cao, sử dụng công nghệ GPS để xác định vị trí các điểm đo với độ chính xác đến từng centimet. Phương pháp này giúp giảm thiểu sai số và tăng hiệu quả trong công tác đo đạc địa chính, đặc biệt là trong việc xác định ranh giới thửa đất và các yếu tố địa hình.

II. Quy trình đo vẽ bản đồ địa chính tại xã Úc Kỳ

Quy trình đo vẽ bản đồ địa chính tại xã Úc Kỳ được thực hiện theo các bước chặt chẽ, từ khảo sát thực địa đến xử lý dữ liệu và biên tập bản đồ. Việc áp dụng công nghệ đo đạc hiện đại và phương pháp RTK giúp đảm bảo tính chính xác và đồng bộ của bản đồ.

2.1. Khảo sát và thu thập dữ liệu

Công tác khảo sát thực địa được thực hiện để thu thập dữ liệu về địa hình, ranh giới thửa đất và các yếu tố liên quan. Công nghệ GPS và phương pháp RTK được sử dụng để xác định vị trí các điểm đo với độ chính xác cao.

2.2. Xử lý và biên tập bản đồ

Dữ liệu thu thập được xử lý bằng các phần mềm chuyên dụng như MicrostationV8i và Gcadas pro. Các yếu tố không gian và thuộc tính được biên tập và thể hiện trên bản đồ địa chính, đảm bảo tính chính xác và pháp lý.

III. Ứng dụng và giá trị thực tiễn

Việc ứng dụng công nghệ tin học và phương pháp RTK trong đo vẽ bản đồ địa chính mang lại nhiều giá trị thực tiễn. Công nghệ này giúp nâng cao hiệu quả quản lý đất đai, hỗ trợ công tác quy hoạch và phát triển kinh tế - xã hội tại xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên.

3.1. Nâng cao hiệu quả quản lý đất đai

Bản đồ địa chính được thành lập bằng công nghệ hiện đại giúp quản lý đất đai một cách chặt chẽ và hiệu quả. Các thông tin về ranh giới, diện tích và chủ sử dụng đất được cập nhật chính xác, hỗ trợ công tác đăng ký đất đai và giải quyết tranh chấp.

3.2. Hỗ trợ quy hoạch và phát triển

Bản đồ địa chính là cơ sở quan trọng để lập quy hoạch sử dụng đất và quy hoạch xây dựng. Việc sử dụng công nghệ hiện đại giúp đảm bảo tính chính xác và đồng bộ của các kế hoạch phát triển, góp phần thúc đẩy phát triển kinh tế - xã hội tại địa phương.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Đất đai là tài nguyên thiên nhiên đặc biệt, là tư liệu sản xuất và nền tảng cho sự tồn tại, phát triển của đời sống xã hội. Quản lý nhà nước về đất đai đòi hỏi hệ thống tư liệu mang tính kỹ thuật và pháp lý đồng bộ. Theo Luật Đất đai năm 2013, công tác đo đạc lập bản đồ địa chính, xây dựng hồ sơ địa chính và cấp Giấy chứng nhận quyền sử dụng đất là những nội dung cốt lõi nhằm thiết lập cơ sở dữ liệu số phục vụ quản lý chặt chẽ đến từng chủ sử dụng và từng thửa đất.

Tại xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên, hệ thống bản đồ địa chính cũ gồm 21 tờ được thành lập từ năm 1993 bằng các phương pháp đo vẽ thủ công, thô sơ. Qua hơn hai thập kỷ sử dụng, hiện trạng ranh giới đất đai, địa hình, công trình hạ tầng và biến động quyền sử dụng đất đã thay đổi sâu sắc, khiến tài liệu cũ không còn đáp ứng được yêu cầu quản lý thực tế. Nhằm hiện đại hóa hệ thống hồ sơ địa chính, Sở Tài nguyên và Môi trường tỉnh Thái Nguyên đã phê duyệt Thiết kế kỹ thuật – Dự toán cho Công ty TNHH Tư vấn Đại Phát triển khai đo đạc, chỉnh lý bản đồ trên địa bàn xã. Đề tài khóa luận tốt nghiệp của tác giả Đào Ngọc Dương (chuyên ngành Quản lý Đất đai, Trường Đại học Nông Lâm – Đại học Thái Nguyên, dưới sự hướng dẫn của PGS.TS. Lê Văn Thơ) được thực hiện trong khuôn khổ dự án sản xuất này.

Mục tiêu nghiên cứu của đề tài bao gồm hai nhiệm vụ cụ thể:

1. Ứng dụng công nghệ tin học và máy định vị vệ tinh RTK vào đo vẽ chi tiết và biên tập tờ bản đồ địa chính số 22, tỷ lệ 1:1000 tại xã Úc Kỳ.
2. Đánh giá những thuận lợi, khó khăn trong quá trình thi công và đề xuất các giải pháp khắc phục nhằm nâng cao hiệu quả công tác thành lập bản đồ địa chính.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Quy trình ứng dụng công nghệ định vị vệ tinh RTK (máy GNSS South S82) kết hợp hệ thống phần mềm chuyên ngành (MicroStation V8i, Gcadas pro, Pronet) trong đo vẽ chi tiết và biên tập bản đồ địa chính.
• Phạm vi không gian: Mảnh bản đồ địa chính số 22, tỷ lệ 1:1000 thuộc địa giới hành chính xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên.
• Phạm vi thời gian: Đề tài tiến hành thu thập số liệu và thi công thực địa từ tháng 06/2019 đến tháng 10/2019.

Cơ sở lý thuyết và phương pháp

Khóa luận xây dựng nội dung dựa trên khung lý thuyết bản đồ địa chính học, cơ sở toán học trắc địa và quy định pháp lý hiện hành của ngành Tài nguyên và Môi trường:

• Khái niệm và thuộc tính bản đồ địa chính: Bản đồ địa chính là bản đồ chuyên ngành mang tính pháp lý cao, có tỷ lệ lớn, phản ánh không gian vị trí, hình thể, kích thước, diện tích thửa đất và các thông tin thuộc tính (loại đất, chủ sử dụng). Các đối tượng hình học cơ bản được xác định gồm điểm (mốc trắc địa, đỉnh góc thửa), đường (ranh giới, địa vật hình tuyến), thửa đất và lô đất.
• Cơ sở toán học: Bản đồ địa chính Việt Nam áp dụng Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000, sử dụng phép chiếu hình trụ ngang đồng góc UTM (Universal Transverse Mercator) và Elipxoid quy ước WGS-84 với bán trục lớn $a = 6.378.137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$. Kinh tuyến trục quy định riêng cho tỉnh Thái Nguyên là $106^\circ30'$, múi chiếu $3^\circ$. Quy tắc phân mảnh bản đồ dựa trên lưới kilômét với các kích thước khung tiêu chuẩn từ tỷ lệ 1:10000 đến 1:200; riêng tỷ lệ 1:1000 có kích thước khung vẽ $50 \times 50\text{ cm}$, tương ứng kích thước thực địa $500 \times 500\text{ m}$ và diện tích trùm là $25\text{ ha}$.
• Cơ sở pháp lý và tiêu chuẩn kỹ thuật: Thông tư số 25/2014/TT-BTNMT ngày 19/05/2014 của Bộ Tài nguyên và Môi trường quy định về thành lập bản đồ địa chính. Các chỉ tiêu kỹ thuật của đường chuyền khống chế được khóa luận đối chiếu gồm:

STT	Chỉ tiêu kỹ thuật	Tiêu chí đánh giá chất lượng lưới địa chính
1	Trị tuyệt đối sai số trung phương vị trí điểm sau bình sai	$\le 5\text{ cm}$
2	Sai số trung phương tương đối cạnh sau bình sai	$\le 1:50000$
3	Trị tuyệt đối sai số trung phương tuyệt đối cạnh dưới $400\text{ m}$ sau bình sai	$\le 1,2\text{ cm}$
4	Trị tuyệt đối sai số trung phương phương vị cạnh sau bình sai: cạnh $\ge 400\text{ m}$	$\le 5\text{ giây}$
5	Trị tuyệt đối sai số trung phương phương vị cạnh sau bình sai: cạnh $< 400\text{ m}$	$\le 10\text{ giây}$
6	Trị tuyệt đối sai số trung phương độ cao sau bình sai: vùng đồng bằng	$\le 10\text{ cm}$
7	Trị tuyệt đối sai số trung phương độ cao sau bình sai: vùng núi	$\le 12\text{ cm}$

Phương pháp nghiên cứu thực tế gồm:

• Phương pháp khảo sát, thu thập số liệu: Thu thập tài liệu hành chính, dữ liệu tự nhiên, kinh tế - xã hội tại UBND xã Úc Kỳ và Phòng Tài nguyên và Môi trường huyện Phú Bình; rà soát hệ thống 21 tờ bản đồ địa chính đo năm 1993 và điểm mốc tọa độ nhà nước.
• Phương pháp đo đạc: Sử dụng công nghệ vệ tinh GNSS (máy South S82) đo định vị tĩnh 3 lần lấy giá trị trung bình để thành lập lưới khống chế đo vẽ; ứng dụng công nghệ đo động thời gian thực (RTK - Real-Time Kinematic) kết hợp phương pháp tọa độ cực đo vẽ chi tiết các góc thửa và địa vật.
• Phương pháp xử lý số liệu: Sử dụng phần mềm Pronet tính toán bình sai lưới đường chuyền; dùng Microsoft Excel chuyển đổi cấu trúc tập tin số liệu đo thực địa từ định dạng .dat sang định dạng bảng văn bản .txt.
• Phương pháp bản đồ: Sử dụng phần mềm nền tảng đồ họa MicroStation V8i kết hợp phần mềm tiện ích Gcadas pro để nhập tọa độ, tạo mô hình quan hệ không gian (topology), tự động nhận diện và sửa lỗi đồ họa, đóng vùng tính diện tích thửa đất, gắn thông tin quy chủ và xuất bản đồ.

Nguồn dữ liệu:

• Dữ liệu sơ cấp: Tọa độ điểm khống chế đo vẽ thực tế (DVI-17 đến DVI-22) và tập hợp 370 điểm mia chi tiết ngoài thực địa do nhóm tác giả trực tiếp đo ngắm.
• Dữ liệu thứ cấp: Hồ sơ địa chính năm 1993; số liệu thống kê khí tượng - thủy văn từ Trạm Khí tượng Thủy văn tỉnh Thái Nguyên; số liệu kinh tế - xã hội, dân số, lao động, y tế, giáo dục từ UBND xã Úc Kỳ.

Nội dung chính theo từng chương

Phần 1: Đặt vấn đề

Phần này trình bày tính cấp thiết của công tác quản lý nhà nước về đất đai theo Luật Đất đai năm 2013 và thực trạng bản đồ đo vẽ năm 1993 đã lạc hậu tại địa phương. Tác giả xác định hai mục tiêu nghiên cứu (ứng dụng thiết bị RTK, phần mềm biên tập tờ bản đồ số 22 và đề xuất giải pháp), đồng thời nêu rõ ý nghĩa lý luận trong việc củng cố kiến thức đào tạo kỹ sư Quản lý Đất đai cùng ý nghĩa thực tiễn phục vụ hiện đại hóa cơ sở dữ liệu số cho địa phương.

Phần 2: Tổng quan tài liệu

Chương này tổng hợp toàn diện cơ sở khoa học và thực tiễn của công tác thành lập bản đồ địa chính. Về mặt lý thuyết, tác giả phân tích khái niệm bản đồ địa chính gốc và bản đồ địa chính cơ sở; làm rõ bản chất các yếu tố điểm, đường, thửa đất, lô đất; phân tích ưu thế và tham số của phép chiếu UTM so với phép chiếu Gauss-Kruger; trình bày công thức và thông số chia mảnh bản đồ địa chính các cấp tỷ lệ. Về mặt thực tiễn, tác giả tổng kết các phương pháp đo vẽ truyền thống (máy toàn đạc điện tử, ảnh hàng không kết hợp đo bù) và phương pháp hiện đại bằng công nghệ vệ tinh GNSS; trích dẫn bảng quy chuẩn kỹ thuật lưới đường chuyền kinh vĩ theo Thông tư 25/2014/TT-BTNMT; diễn giải nguyên lý đo tọa độ cực và công thức tính tọa độ điểm chi tiết ngoài thực địa.

Phần 3: Đối tượng, nội dung và phương pháp nghiên cứu

Tác giả xác định đối tượng là công nghệ máy RTK, phần mềm MicroStation V8i và Gcadas pro; phạm vi là tờ bản đồ số 22 tỷ lệ 1:1000 tại xã Úc Kỳ từ tháng 06 đến tháng 10/2019. Quy trình nghiên cứu gồm 6 bước khép kín: (1) Đo đạc chi tiết ranh giới thửa, địa hình, địa vật kết hợp điều tra thửa đất; (2) Nhập và xử lý số liệu đo trên máy tính, nối các điểm chi tiết; (3) In thử bản vẽ, kiểm tra thực địa, đo bù kết hợp quy chủ sử dụng đất; (4) Tự động tìm và sửa lỗi, tạo vùng topology, tính diện tích, đánh số thửa; (5) Biên tập bản đồ địa chính cơ sở và bản đồ địa chính dạng số lẫn bản in giấy; (6) Lập hồ sơ, đóng gói và giao nộp sản phẩm.

Phần 4: Kết quả nghiên cứu và thảo luận

Chương này phản ánh toàn bộ kết quả thực nghiệm đạt được:

• Phân tích điều kiện tự nhiên, kinh tế - xã hội xã Úc Kỳ: Diện tích tự nhiên $1642,13\text{ ha}$, gồm 14 thôn, dân số $9670\text{ người}$, mật độ $661\text{ người/km}^2$. Cơ cấu lao động trong độ tuổi có $5270\text{ người}$ (lao động nông lâm nghiệp chiếm $88%$, công nghiệp $7%$, dịch vụ $2,9%$). Địa hình đồi bát úp xen đồng trũng; nhiệt độ trung bình năm $23,1 - 24,4^\circ\text{C}$; lượng mưa trung bình $\sim 2500\text{ mm}$; nguồn nước mặt dồi dào từ sông Cầu và 3 hồ đập.
• Tài liệu phục vụ: Sử dụng 21 tờ bản đồ địa chính đo năm 1993 và điểm khống chế mặt bằng nhà nước, trong đó quá trình đo vẽ tờ số 22 sử dụng chuỗi điểm mốc từ DVI-17 đến DVI-22 (tọa độ mốc DVI-17: $X = 2373330,157\text{ m}$).
• Đo vẽ chi tiết: Thiết bị sử dụng là máy South S82, trút dữ liệu thu thập được 370 điểm chi tiết thực địa.
• Ứng dụng tin học biên tập: Trình bày chi tiết chuỗi thao tác trên máy tính từ chuyển định dạng .dat sang .txt, kết nối cơ sở dữ liệu trên Gcadas pro, thiết lập hành chính tỉnh Thái Nguyên - huyện Phú Bình - xã Úc Kỳ, tạo tệp đồ họa DGN chuẩn VN-2000, trút điểm, vẽ nối ranh giới, đóng vùng topology để tính diện tích tự động, gắn thông tin thuộc tính từ nhãn quy chủ Excel và vẽ nhãn thửa tự động.
• Kiểm tra kết quả: Đo đạc đối soát bằng thước dây ngoài thực địa đối với các cạnh thửa nghi ngờ, khẳng định sai số nằm trong giới hạn cho phép.
• Thống kê diện tích: Lập bảng kết quả phân loại 14 loại đất trên tờ bản đồ số 22 gồm 520 thửa với tổng diện tích $199.740,1\text{ m}^2$. Phân tích các yếu tố thuận lợi, khó khăn và đề xuất giải pháp kỹ thuật.

Phần 5: Kết luận và đề nghị

Đánh giá mức độ hoàn thành nhiệm vụ của khóa luận, khẳng định việc xây dựng thành công tờ bản đồ địa chính số 22 tỷ lệ 1:1000 phục vụ quản lý đất đai tại xã Úc Kỳ. Tác giả kiến nghị việc tiếp tục đầu tư thiết bị và tăng cường tập huấn chuyên môn nghiệp vụ đo đạc số cho cán bộ địa phương.

Kết quả và đóng góp

Khóa luận đã hoàn thành việc thành lập mảnh bản đồ địa chính số 22, tỷ lệ 1:1000 tại xã Úc Kỳ với các thông số thống kê kỹ thuật cụ thể:

STT	Loại đất	Ký hiệu	Số thửa	Diện tích ($\text{m}^2$)
1	Đất ở tại nông thôn	ONT	72	73.981,9
2	Đất chuyên trồng lúa nước	LUC	187	49.379,0
3	Đất trồng lúa nước còn lại	LUK	23	3.568,7
4	Đất trồng cây lâu năm	CLN	25	9.151,3
5	Đất giao thông	DGT	8	22.854,3
6	Đất thủy lợi	DTL	16	2.105,3
7	Đất bằng trồng cây hàng năm khác	BHK	164	22.639,5
8	Đất bằng chưa sử dụng	BCS	10	555,4
9	Đất công trình năng lượng	DNL	2	23,7
10	Đất sinh hoạt cộng đồng	DSH	1	98,8
11	Đất có mặt nước chuyên dùng	MNC	1	13.421,1
12	Đất nghĩa trang	NTD	3	66,3
13	Đất cơ sở tín ngưỡng	TIN	1	374,3
14	Đất nuôi trồng thủy sản	NTS	6	1.057,8
Tổng			520	199.740,1

Các chỉ tiêu kỹ thuật thực nghiệm đạt được:

• Độ chính xác đo đạc thiết bị South S82: Sai số mặt phẳng đạt $25\text{ mm} + 1\text{ ppm RMS}$; sai số cao độ đạt $5\text{ mm} + 1\text{ ppm RMS}$.
• Thông số kỹ thuật đo RTK: Khoảng cách từ trạm tĩnh đến trạm động $\le 12\text{ km}$; số lượng vệ tinh quan sát đồng thời $S_{vs} \ge 4$; trạng thái giải mã đạt độ chính xác cố định (Status: Fixed).
• Khối lượng dữ liệu: Đã xây dựng và sử dụng 45 điểm lưới khống chế địa chính (trong đó trực tiếp khai thác cụm mốc DVI-17 đến DVI-22 cho khu đo), đo vẽ 370 điểm chi tiết thực địa (tổng hợp 259 điểm tọa độ chi tiết khép kín thửa).
• Kiểm tra chất lượng: In bản vẽ nháp, đối soát thực địa bằng thước dây thép; các giá trị chênh lệch khoảng cách cạnh thửa giữa bản vẽ số và thực tế đều nằm trong dung sai kỹ thuật của Thông tư 25/2014/TT-BTNMT.
• Sản phẩm giao nộp: 01 bản đồ in trên giấy (mảnh bản đồ số 22 tỷ lệ 1:1000) và 01 đĩa CD chứa dữ liệu số gồm tập tin thiết kế đồ họa DGN và cơ sở dữ liệu thuộc tính thửa đất liên kết.

Giải pháp và kiến nghị do tác giả đề xuất:

• Về tổ chức thi công: Bố trí đội ngũ kỹ thuật tối thiểu 4 người có chuyên môn trắc địa, phân bổ 1 trạm tĩnh (Base) và 2 trạm động (Rover) nhằm tối ưu hóa năng suất đo vẽ.
• Về kỹ thuật: Giảm thời gian di chuyển giữa các trạm mốc để hạn chế trôi sai số; lựa chọn vị trí đặt mốc thông thoáng để hạn chế góc che khuất tín hiệu vệ tinh; đo đạc trong điều kiện thời tiết khô ráo.
• Về đào tạo và phối hợp: Đẩy mạnh đào tạo cán bộ sử dụng thành thạo phần mềm bình sai Pronet và hệ thống Gcadas pro; đề nghị Trung tâm Công nghệ Thông tin phối hợp chặt chẽ với UBND xã Úc Kỳ trong công tác xác minh ranh giới và quy chủ sử dụng đất.

Đóng góp tự nêu của khóa luận: Chuyển đổi thành công dữ liệu đo vẽ địa chính từ phương pháp thủ công cũ năm 1993 sang hệ thống bản đồ số chuẩn hóa theo Hệ quy chiếu VN-2000. Dữ liệu thành lập cung cấp tài liệu kỹ thuật có độ chính xác cao phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, lập quy hoạch sử dụng đất và xây dựng cơ sở dữ liệu đất đai cấp xã.

Hạn chế và hướng nghiên cứu tiếp

Khóa luận nêu rõ các khó khăn, hạn chế phát sinh trong quá trình thi công thực tế:

• Địa hình xã tương đối phức tạp: Đặc thù vùng trung du có đồng ruộng trũng xen kẽ đồi bát úp và khu dân cư khiến tầm nhìn bị che khuất cục bộ, gây khó khăn cho việc thiết kế mạng lưới đường chuyền và dựng máy ngắm.
• Tín hiệu định vị vệ tinh tại một số vị trí có vườn cây rậm rạp hoặc gần các công trình xây dựng bị suy giảm (tín hiệu yếu), ảnh hưởng đến thời gian thu nhận lời giải cố định (Fixed).
• Quãng đường di chuyển giữa các điểm mốc khống chế kéo dài làm tăng thời gian đo và nguy cơ tích lũy sai số trắc địa.
• Yêu cầu trang thiết bị có giá thành đầu tư cao (máy GNSS chuyên dụng, máy tính xử lý đồ họa, khóa cứng bản quyền Gcadas pro), đòi hỏi kỹ thuật viên phải có trình độ chuyên môn sâu về phần mềm bình sai số liệu.

Hướng nghiên cứu và phát triển tiếp theo:

• Đẩy mạnh công tác đo đạc, chỉnh lý đồng bộ cho toàn bộ các tờ bản đồ còn lại trên địa bàn 14 thôn của xã Úc Kỳ thay vì chỉ dừng lại ở phạm vi mảnh số 22.
• Ứng dụng giải pháp trạm định vị vệ tinh liên tục (CORS) hoặc tăng cường trạm lặp tín hiệu vô tuyến để cải thiện chất lượng đo RTK tại các khu vực địa hình đồi núi bị che khuất.

Giá trị tham khảo

Khóa luận là tài liệu tham khảo thực nghiệm cho các nhóm đối tượng sau:

• Sinh viên chuyên ngành Quản lý Đất đai, Kỹ thuật Trắc địa - Bản đồ, Địa chính và Quản lý Tài nguyên: Cung cấp tài liệu tham khảo về quy trình ứng dụng kết hợp giữa máy đo GNSS RTK và bộ đôi phần mềm MicroStation V8i - Gcadas pro.
• Kỹ thuật viên tại các công ty đo đạc bản đồ, cán bộ địa chính xã, phường: Tham khảo các bước chuẩn hóa tệp số liệu ngoại nghiệp (chuyển đổi .dat sang .txt bằng Excel), cách thức xây dựng topology đóng vùng, sửa lỗi đồ họa và kỹ thuật gán nhãn thông tin quy chủ tự động từ bảng tính.
• Các phần đáng tham khảo nhất trong tài liệu:
  • Bảng chỉ tiêu kỹ thuật đường chuyền kinh vĩ trích dẫn từ Thông tư 25/2014/TT-BTNMT.
  • Các bước chuẩn hóa quy trình biên tập bản đồ số trên Gcadas pro (từ kết nối CSDL, thiết lập ranh giới hành chính, trút điểm đến xuất nhãn thửa).
  • Bảng tổng hợp chi tiết cơ cấu 14 loại đất thực tế của một tờ bản đồ địa chính nông thôn miền núi trung du.

Câu hỏi thường gặp

Mảnh bản đồ địa chính số 22 xã Úc Kỳ có tỷ lệ bao nhiêu, diện tích bao trùm và số lượng thửa đất cụ thể như thế nào?

Mảnh bản đồ số 22 được thành lập ở tỷ lệ 1:1000. Kết quả biên tập hoàn chỉnh ghi nhận mảnh bản đồ bao gồm 520 thửa đất với tổng diện tích là $199.740,1\text{ m}^2$ (xấp xỉ $19,97\text{ ha}$), phân bố trên 14 loại đất khác nhau.

Những thiết bị phần cứng và phần mềm chuyên ngành nào đã được sử dụng trong đề tài?

Về phần cứng, đề tài sử dụng bộ máy đo GNSS South S82 (gồm 1 trạm Base, 2 trạm Rover, sào nối, pin), 4 máy vi tính, 2 máy in Canon LBP 2900 và thước dây kim loại để kiểm tra thực địa. Về phần mềm, tác giả sử dụng Pronet để tính toán bình sai lưới khống chế, Microsoft Excel để đổi định dạng file số liệu, cùng hệ thống MicroStation V8i và Gcadas pro để xử lý đồ họa, đóng vùng topology và biên tập bản đồ.

Khi ứng dụng phương pháp đo RTK bằng máy GNSS South S82, tác giả phải tuân thủ các quy định kỹ thuật nào?

Quy định kỹ thuật đo RTK gồm: Trạm tĩnh khởi đo phải đặt tại điểm khống chế có cấp hạng từ độ chính xác Địa chính (ĐC) trở lên; cự ly từ trạm tĩnh đến trạm động không vượt quá $12\text{ km}$; số lượng vệ tinh quan sát đồng thời phải đạt $S_{vs} \ge 4$; và chế độ đo phải đạt trạng thái lời giải cố định (Status: Fixed). Độ chính xác đo tĩnh của máy đạt sai số mặt phẳng $25\text{ mm} + 1\text{ ppm RMS}$ và sai số cao độ $5\text{ mm} + 1\text{ ppm RMS}$.

Hệ quy chiếu và tham số toán học áp dụng cho bản đồ địa chính tại khu vực nghiên cứu là gì?

Bản đồ được thiết lập trên Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000, múi chiếu $3^\circ$, kinh tuyến trục quy định cho tỉnh Thái Nguyên là $106^\circ30'$. Bản đồ sử dụng phép chiếu hình trụ ngang đồng góc UTM với điểm gốc tọa độ quốc gia đặt tại Viện Công nghệ Địa chính (Hà Nội).

Loại đất nào chiếm diện tích lớn nhất và loại đất nào có số lượng thửa nhiều nhất trên tờ bản đồ số 22?

Đất ở tại nông thôn (mã ONT) chiếm diện tích lớn nhất với $73.981,9\text{ m}^2$ (phân bổ trên 72 thửa). Trong khi đó, đất chuyên trồng lúa nước (mã LUC) có số lượng thửa đất nhiều nhất với 187 thửa (tổng diện tích $49.379,0\text{ m}^2$).

Kết luận

Khóa luận của tác giả Đào Ngọc Dương đã giải quyết trọn vẹn nhiệm vụ thành lập mảnh bản đồ địa chính số 22 tỷ lệ 1:1000 tại xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên theo đúng quy chuẩn kỹ thuật của Thông tư số 25/2014/TT-BTNMT. Thông qua việc ứng dụng công nghệ vệ tinh GNSS South S82 đo động RTK kết hợp phần mềm MicroStation V8i và Gcadas pro, nghiên cứu đã số hóa thành công 520 thửa đất với tổng diện tích $199.740,1\text{ m}^2$. Các số liệu kiểm tra thực địa bằng thước dây khẳng định chất lượng đo đạc đạt yêu cầu, cung cấp bộ sản phẩm gồm bản đồ giấy và đĩa dữ liệu số phục vụ thiết thực cho công tác quản lý nhà nước về đất đai tại địa phương.

Trích đoạn nội dung tài liệu

ĐẶT VẤN ĐỀ 1. Tính cấp thiết của đề tài Đất đai giữ vị trí và có ý nghĩa đặc biệt quan trọng, là điều kiện đầu tiên, là cơ sở thiên nhiên của mọi quá trình sản xuất, là nơi tìm được công cụ lao động, nguyên liệu lao động và nơi sinh tồn của xã hội loài người.Ngoài ra hiện tượng xói mòn đất, thoái hoá đất và sa mạc hoá ngày càng diễn ra nghiêm trọng trên phạm vi toàn cầu nói chung và Việt Nam nói riêng. Đất đai còn là thành quả cách mạng của Đảng, Nhà nước và Nhân dân ta. Cho nên vì thế thế hệ hôm nay và cả các thế hệ mai sau chúng ta phải đoàn kết để sử dụng hợp lý và hiệu quả nguồn tài nguyên đất đai cũng như bảo vệ chúng khỏi nguy cơ thoái hoá đang ngày một rõ rệt như hiện nay.

Công tác đo đạc bản đồ địa chính, lập hồ sơ địa chính, đăng ký, cấp Giấy chứng nhận quyền sử dụng đất là những công việc chính của công tác quản lý Nhà nước về đất đai đã được quy định trong Luật Đất đai năm 2013. Đây là chủ trương lớn của Đảng và Nhà nước, là một trong các nhu cầu cấp bách của ngành Địa chính trong cả nước nói chung và của tỉnh Thái Nguyên nói riêng. Để quản lý đất đai một cách chặt chẽ theo một hệ thống tư liệu mang tính khoa học và kỹ thuật cao, cần thiết phải có bộ bản đồ địa chính chính quy và hồ sơ địa chính hoàn chỉnh theo quy định của Bộ Tài nguyên và Môi trường. Hiện nay, dưới những hoạt động của con người và những thay đổi của tự nhiên làm cho đất đai có những biến đổi không ngừng.

Do đó để bảo vệ quỹ đất đai cũng như để phục vụ tốt hơn cho công tác quản lý đất đai thì bản đồ địa chính là một trong những tài liệu hết sức cần thiết, vì nó là nguồn tài liệu cơ sở cung cấp thông tin cho người quản lý, sử dụng đất đai, đồng thời là tài liệu cơ bản nhất của bộ hồ sơ địa chính mang tính pháp lý cao. Với tính chất hết sức 1 m quan trọng của hệ thống bản đồ địa chính. Để phục vụ mục đích trên, được sự đồng ý của Sở Tài nguyên và Môi trường tỉnh Thái Nguyên, Phòng quản lý các dự án đo đạc và bản đồ công ty TNHH tư vấn Đại Phát đã tổ chức khảo sát, thu thập tài liệu lập Thiết kế kỹ thuật - Dự toán: Đo đạc bản đồ địa chính, lập hồ sơ địa chính và cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên, đã tiến hành xây dựng hệ thống bản đồ địa chính cho các xã, phường trên địa bàn tỉnh trong đó có xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên. Với tính cấp thiết của việc phải xây dựng hệ thống bản đồ địa chính cho toàn khu vực xã Úc Kỳ với sự phân công, giúp đỡ của Ban giám hiệu nhà trường, Ban chủ nhiệm khoa Quản lý Tài nguyên, công ty TNHH tư vấn Đại Phát với sự hướng dẫn của thầy giáo PGS T.S Lê Văn Thơ, em tiến hành nghiên cứu đề tài “ứng dụng công nghệ tin học và phương pháp RTK thực hiện công tác đo vẽ bản đồ địa chính xã Úc Kỳ, huyện Phú Bình, tỉnh Thái Nguyên”.

Mục tiêu nghiên cứu - Ứng dụng công nghệ tin học và máy RTK vào đo vẽ chi tiết và biên tập tờ bản đồ địa chính số 22 tỉ lệ 1:1000 tại xã Úc Kỳ. - Đánh giá những thuận lợi, khó khăn và đề xuất giải pháp, khắc phục và phát huy tiền năng của xã. Ý nghĩa của đề tài - Trong học tập và nghiên cứu khoa học. + Thực tập tốt nghiệp là cơ hội tốt để hệ thống và củng cố lại kiến thức đã được học trong nhà trường và áp dụng vào thực tiễn công việc.

- Trong thực tiễn. + Qua nghiên cứu, tìm hiểu và ứng dụng máy toàn đạc điện tử trong công m tác đo đạc thành lập bản đồ địa chính giúp cho công tác quản lý Nhà nước về đất đai được nhanh hơn đầy đủ hơn và chính xác hơn. + Phục vụ tốt cho việc đo vẽ chi tiết thành lập bản đồ địa chính theo công nghệ số, hiện đại hóa hệ thống hồ sơ địa chính theo quy định của Bộ Tài Nguyên và Môi Trường. 3 m PHẦN 2 TỔNG QUAN TÀI LIỆU 2.

Cơ sở khoa học 2. Tổng quan về bản đồ địa chính Bản đồ địa chính là tài liệu cơ bản của hồ sơ địa chính, mang tính pháp lý cao phục vụ chặt chẽ quản lý đất đai đến từng thửa đất, từng chủ sử dụng đất. Bản đồ địa chính khác với bản đồ chuyên nghành thông thường ở chỗ bản đồ địa chính có tỷ lệ lớn và phạm vi rộng khắp mọi nơi trên toàn quốc. Bản đồ địa chính thường xuyên được cập nhật nhưng thay đổi hợp pháp của pháp luật đất đai, có thể cập nhật hàng ngày hoặc cập nhật theo định kỳ.

hiện nay ở hầu hết các quốc gia trên thế giới, người ta hướng tới việc xây dựng bản đồ địa chính đa chức năng. Vì vậy, bản đồ địa chính còn có tính chất của bản đồ địa chính cơ bản quốc gia. Vai trò của bản đồ địa chính được dùng làm cơ sở để thực hiện một số nhiệm vụ trong công tác quản lý nhà nước về đất đai như: - Làm cơ sở để thực hiện đăng ký quyền sử dụng đất (hay gọi tắt là đăng ký đất đai), giao đất, cho thuê đất, thu hồi đất, đền bù, giải phóng mặt bằng, cấp mới, cấp đổi giấy chứng nhận quyền sử dụng đất, giấy chứng nhận quyền sử dụng đất và quyền sở hữu tài sản gắn liền với đất, giấy chứng nhận quyền sở hữu nhà ở và quyền sử dụng đất ở theo quy định của pháp luật. - Xác nhận hiện trạng về địa giới hành chính xã, phường, thị trấn, quận, huyện, thành phố thuộc tỉnh (gọi chung là huyện), tỉnh, thành phố trực thuộc Trung ương (gọi chung là tỉnh).

- Xác nhận hiện trạng, thể hiện biến động và phục vụ cho chỉnh lý biến động của từng thửa đất trong từng đơn vị hành chính xã. - Làm cơ sở để lập quy hoạch, kế hoạch sử dụng đất, quy hoạch xây dựng các khu dân cư, đường giao thông, cấp thoát nước, thiết kế các công trình dân m dụng và làm cơ sở để đo vẽ các công trình ngầm. - Làm cơ sở để thanh tra tình hình sử dụng đất và giải quyết khiếu nại, tố cáo, tranh chấp đất đai. - Làm cơ sở thống kê, kiểm kê đất đai.

- Làm cơ sở để xây dựng cơ sở dữ liệu đất đai các cấp. Với điều kiện khoa học và công nghệ như hiện nay, bản đồ địa chính được thành lập ở hai dạng cơ bản là bản đồ giấy và bản đồ số địa chính. Bản đồ giấy địa chính là loại bản đồ truyền thống, các thông tin được thể hiện toàn bộ trên giấy nhờ hệ thống ký hiệu và ghi chú. Bản đồ giấy cho ta thông tin rõ ràng, trực quan, dễ sử dụng.

Bản đồ số địa chính có nội dung thông tin tương tự như bản đồ giấy, song các thông tin này được lưu trữ dưới dạng số trong máy tính, sử dụng một hệ thống ký hiệu đã số hoá. Các thông tin không gian lưu trữ dưới dạng toạ độ, còn thông tin thuộc tính sẽ được mã hoá. Khi thành lập bản đồ địa chính cần phải quan tâm đầy đủ đến các yêu cầu cơ bản sau: - Chọn tỷ lệ bản đồ địa chính phù hợp với vùng đất và loại đất. - Bản đồ địa chính phải có hệ thống tọa độ thống nhất, có phép chiếu phù hợp để các yếu tố trên bản đồ biến dạng nhỏ nhất.

- Thể hiện đầy đủ và chính xác các yếu tố không gian như vị trí các điểm, các đường đặc trưng diện tích các thửa đất. - Các yếu tố pháp lý phải được điều tra, thể hiện chuẩn xác và chặt chẽ. Tính chất, vai trò của bản đồ địa chính Bản đồ địa chính là tài liệu cơ bản của hồ sơ địa chính, mang tính pháp lý cao phục vụ chặt chẽ quản lý đất đai đến từng thửa đất, là cơ sở để thực hiện một số nhiệm vụ trong công tác quản lý nhà nước về đất đai như: - Làm cơ sở thực hiện đăng kí đất đai, giao đất, cho thuê đất, thu hồi đất, 5 m cấp mới hoặc cấp đổi giấy chứng nhận quyền sử dụng đất. - Làm cơ sở để thống kê, kiểm kê đất đai, lập quy hoạch, kế hoạch sử dụng đất.

Xác định hiện trạng và theo dõi biến động, phục vụ chỉnh lý biến động từng thửa đất. Đồng thời phục vụ công tác thanh tra tình hình sử dụng đất và giải quyết khiếu nại, tố cáo tranh chấp đất đai. Các loại bản đồ địa chính - Bản đồ địa chính được lưu ở hai dạng là bản đồ giấy và bản đồ số địa chính. Bản đồ giấy địa chính là loại bản đồ truyền thống, các thông tin được thể hiện toàn bộ trên giấy nhờ hệ thống ký hiệu và ghi chú.

Bản đồ giấy cho ta thông tin rõ ràng, trực quan, dễ sử dụng. Bản đồ số địa chính có nội dung thông tin tương tự như bản đồ giấy, song các thông tin này được lưu trữ dưới dạng số trong máy tính, sử dụng một hệ thống ký hiệu đã số hóa. Các thông tin không gian lưu trữ dưới dạng toạ độ, còn thông tin thuộc tính sẽ được mã hoá. - Cơ bản bản đồ địa chính có 2 loại: + Bản đồ địa chính gốc: Là bản đồ thể hiện hiện trạng sử dụng đất và thể hiện trọn và không trọn các thửa đất, các đối tượng chiếm đất nhưng không tạo thành thửa đất, các yếu tố quy hoạch đã được duyệt, các yếu tố địa lý có liên quan; Lập theo khu vực trong phạm một hoặc một số đơn vị hành chính cấp xã, trong một phần hay cả đơn vị hành chính cấp huyện hoặc một số huyện trong phạm vi một tỉnh hoặc một thành phố trực thuộc Trung ương, được cơ quan thực hiện và cơ quan quản lý đất đai cấp tỉnh xác nhận.

Bản đồ địa chính gốc là cơ sở để thành lập bản đồ địa chính theo đơn vị hành chính xã, phường, thị trấn.
