Giới thiệu dự án

Bối cảnh và thực trạng ngành quản lý đất đai

Trong tiến trình hiện đại hóa hệ thống quản lý đất đai và chuyển đổi số tài nguyên môi trường tại Việt Nam, việc xây dựng cơ sở dữ liệu (CSDL) địa chính đồng bộ, chuẩn hóa theo hệ tọa độ quốc gia VN-2000 đóng vai trò sống còn. Theo thống kê từ Bộ Tài nguyên và Môi trường (BTNMT), việc áp dụng công nghệ đo đạc số hóa và hệ thống thông tin địa lý (GIS) giúp giảm thiểu hơn 70% các sai lệch ranh giới và tranh chấp đất đai so với phương pháp quản lý bằng bản đồ giấy truyền thống (như bản đồ giải thửa đo đạc theo Chỉ thị 299/TTg năm 1980–1986). Tại khu vực trung du miền núi như xã Vinh Sơn, thành phố Sông Công, tỉnh Thái Nguyên, tốc độ đô thị hóa nhanh cùng sự biến động phức tạp về mục đích sử dụng đất đang đặt ra yêu cầu cấp bách phải hoàn thiện hệ thống hồ sơ địa chính chính quy.

+--------------------------------------------------------------------------------+
| TỔNG QUAN HIỆN TRẠNG ĐẤT ĐAI XÃ VINH SƠN (TỔNG DIỆN TÍCH: 828.65 HA)            |
+--------------------------------------------------------------------------------+
| [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■] Nhóm đất Nông nghiệp: 708.10 ha (85.45%)|
| [■■■■■■■■] Nhóm đất Phi nông nghiệp: 120.55 ha (14.55%)                        |
| [0] Nhóm đất chưa sử dụng: 0.00 ha (0.00%)                                     |
+--------------------------------------------------------------------------------+

Đặt vấn đề và các điểm nghẽn kỹ thuật (Pain Points)

Trước khi triển khai dự án, công tác quản lý địa chính tại địa phương đối mặt với nhiều rào cản kỹ thuật nghiêm trọng:

  • Hồ sơ dữ liệu cũ bị biến dạng: Bản đồ giải thửa thành lập theo Chỉ thị 299/TTg (số hóa năm 2006) và bản đồ lâm nghiệp 1998 tỷ lệ 1:5000 có độ chính xác hình học thấp, sai số biến dạng phép chiếu lớn, không còn phản ánh đúng hiện trạng biến động do người dân tự ý chuyển đổi mục đích sử dụng đất hoặc chia tách thửa.
  • Phương pháp đo vẽ thủ công lạc hậu: Đo bằng máy kinh vĩ quang cơ kết hợp thước thép truyền thống gây tích lũy sai số lớn trên địa hình đồi dốc (độ cao dao động từ 24m đến 293.9m), năng suất đo thấp và tốn kém nhân lực ngoại nghiệp.
  • Thiếu đồng bộ CSDL không gian và thuộc tính: Dữ liệu hình học thửa đất tách rời với thông tin quy chủ (sổ mục kê, sổ địa chính), làm chậm tiến độ cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và gây khó khăn cho việc tra cứu, thẩm định.

Mục tiêu nghiên cứu của đề tài

  1. Mục tiêu 1: Nghiên cứu và làm chủ quy trình công nghệ tích hợp giữa thiết bị định vị vệ tinh GPS RTK Trimble R2/R8 và máy toàn đạc điện tử SOUTH NTS-332R6M trong thành lập mạng lưới khống chế đo vẽ và thu thập tọa độ chi tiết ranh giới thửa đất.
  2. Mục tiêu 2: Ứng dụng hệ thống phần mềm chuyên ngành (Trimble Business Center 3.5, DPSurvey 2.9, MicroStation V8i và Gcadas) để tự động hóa xử lý số liệu bình sai, xây dựng cấu trúc Topology, biên tập hoàn chỉnh tờ bản đồ địa chính số 14 tỷ lệ 1:1000 tại xã Vinh Sơn.
  3. Mục tiêu 3: Xây dựng cơ sở dữ liệu không gian và thuộc tính đồng bộ, phục vụ trực tiếp cho công tác cấp mới, cấp đổi GCNQSDĐ và nâng cao năng lực quản trị đất đai của Ủy ban nhân dân (UBND) xã Vinh Sơn và Văn phòng Đăng ký đất đai TP. Sông Công.

Tiếp cận giải pháp kỹ thuật

Giải pháp cốt lõi là kết hợp phương pháp toàn đạc số với công nghệ GNSS động thời gian thực (RTK - Real-Time Kinematic). Lưới khống chế đo vẽ được phát triển dựa trên 03 điểm tọa độ gốc cấp cao (điểm 92549, 92550 và DCIV-01), thực hiện đo nối bằng công nghệ GNSS theo đồ hình chuỗi tam giác, tứ giác dày đặc gồm 34 điểm đường chuyền. Các điểm chi tiết góc thửa được quét bằng phương pháp tọa độ cực thông qua máy toàn đạc điện tử, sau đó chuyển nạp trực tiếp vào môi trường CAD/GIS để đóng vùng, chuẩn hóa topo và gán nhãn thông tin tự động.

Kết quả kỳ vọng và chỉ số đo lường

  • Độ chính xác mặt bằng: Sai số trung phương vị trí điểm ($m_p$) sau bình sai so với điểm khởi tính đạt $\le 5\text{ cm}$ (đáp ứng tiêu chuẩn cấp 1 theo Thông tư 25/2014/TT-BTNMT).
  • Hạn sai cạnh tương đối: Đạt ngưỡng $\le 1/25.000$ đối với đường chuyền cấp 1 và $\le 1/10.000$ đối với đường chuyền cấp 2.
  • Khối lượng sản phẩm: Hoàn thành 100% việc đo vẽ chi tiết và biên tập tờ bản đồ địa chính số 14 tỷ lệ 1:1000 theo chuẩn hệ quy chiếu VN-2000 kinh tuyến trục $106^\circ30'$, elipxoid WGS-84.

Phạm vi và giới hạn dự án

  • Không gian: Tờ bản đồ địa chính số 14, diện tích trích đo nằm trên địa bàn xã Vinh Sơn, TP. Sông Công, tỉnh Thái Nguyên (địa hình bán sơn địa, đồi thấp xen kẽ đồng bằng, độ dốc lưu vực sông Công 27.3%).
  • Thời gian thực hiện: Từ ngày 16/04/2019 đến ngày 25/08/2019.
  • Giới hạn kỹ thuật: Không mở rộng đo quét LiDAR trên diện rộng; toàn bộ dữ liệu độ cao được tính toán thông qua đo cao lượng giác kết hợp xử lý chênh cao hình học từ máy toàn đạc và thiết bị GNSS.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp truyền thống (Kinh vĩ quang cơ + Thước thép) Phương pháp ảnh hàng không (UAV / Viễn thám) Phương pháp phối hợp GNSS RTK + Toàn đạc điện tử (Đề tài áp dụng)
Độ chính xác tọa độ điểm ($m_p$) Sai số lớn ($> 15 - 30\text{ cm}$ do chùng thước, thị sai) Trung bình ($5 - 15\text{ cm}$ phụ thuộc độ phân giải GSD và tán cây) Cao tuyệt đối ($\le 3 - 5\text{ cm}$, kiểm soát trực tiếp tại mốc)
Thời gian thi công ngoại nghiệp Rất chậm ($15 - 20\text{ ngày/tờ}$) Nhanh ($1 - 2\text{ ngày bay quét}$) Nhanh và linh hoạt ($4 - 6\text{ ngày/tờ}$)
Khả năng nhận diện ranh giới pháp lý Phụ thuộc hoàn toàn vào ghi chép thủ công Kém tại khu dân cư rậm rạp, bị che khuất bởi mái hiên/tán cây Tuyệt đối chính xác nhờ kết hợp trực tiếp với chủ sử dụng đất
Mức độ tự động hóa nội nghiệp Thủ công, nhập tay 100%, dễ sai sót Tự động hóa cao nhưng xử lý vector phức tạp Tự động trút số liệu, xử lý Topology khép kín trên CAD/GIS
Chi phí đầu tư thiết bị Thấp Rất cao Hợp lý, tối ưu hóa vòng đời thiết bị sẵn có

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc phải có): Tuân thủ nghiêm ngặt Thông tư 25/2014/TT-BTNMT; bảo đảm sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; hệ quy chiếu VN-2000 kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$; tạo lập đầy đủ topology không còn lỗi hở ranh (undershoot) hay bắt thừa (overshoot).
  • Should Have (Nên có): Quy trình gán tự động số thửa, diện tích, loại đất từ cơ sở dữ liệu thuộc tính; xuất file bản đồ chuẩn .dgn tương thích MicroStation V8i.
  • Could Have (Có thể có): Liên kết dữ liệu không gian với bảng kê hồ sơ thửa đất phục vụ in ấn giấy chứng nhận tự động.
  • Won't Have (Chưa thực hiện đợt này): Tích hợp dịch vụ WebGIS trực tuyến đa nền tảng hoặc chia sẻ không gian 3D thửa đất.

Thiết kế hệ thống và cấu trúc dữ liệu

+---------------------------------------------------------------------------------+
|                        KIẾN TRÚC LUỒNG DỮ LIỆU ĐO ĐẠC ĐỊA CHÍNH                 |
+---------------------------------------------------------------------------------+
| [Ngoại nghiệp 1] GPS RTK Trimble R2/R8   ---> Lưới khống chế 34 điểm            |
| [Ngoại nghiệp 2] SOUTH NTS-332R6M        ---> Đo cực chi tiết góc thửa          |
|                                                     |                           |
|                                                     v                           |
| [Xử lý sơ bộ] Trimble DL / Field Book    ---> Raw Data (.TXT / .DAT / .GTS)     |
|                                                     |                           |
|                                                     v                           |
| [Bình sai & Tính toán] TBC 3.5 / DPSurvey ---> Tọa độ bình sai (X, Y, H) VN-2000|
|                                                     |                           |
|                                                     v                           |
| [Biên tập CAD/GIS] MicroStation V8i       ---> Seedfile chuẩn (.DGN Layer 1-63) |
|           + Modul Gcadas (eMap/eCadas)   ---> Xử lý Topology, Tâm thửa, Gán nhãn|
|                                                     |                           |
|                                                     v                           |
| [Sản phẩm đầu ra] Bản đồ địa chính số 14 ---> In ấn bản đồ giấy + CSDL số hóa   |
+---------------------------------------------------------------------------------+

Ngăn xếp công nghệ và thông số phiên bản (Technology Stack)

  • Thiết bị định vị vệ tinh: GNSS Trimble R2 / Trimble R8 GNSS System (độ chính xác RTK: ngang $\pm 8\text{ mm} + 1\text{ ppm}$, đứng $\pm 15\text{ mm} + 1\text{ ppm}$).
  • Thiết bị đo góc/cạnh: Máy toàn đạc điện tử SOUTH NTS-332R6M (độ chính xác đo góc: $2''$, khoảng cách EDM không gương: $600\text{ m}$, đo có gương: $5000\text{ m}$ với sai số $\pm(2\text{ mm} + 2\text{ ppm} \cdot D)$).
  • Phần mềm xử lý không gian & bình sai:
    • Trimble Business Center (TBC) v3.5: Bình sai mạng lưới vector GNSS đa tần số.
    • DPSurvey v2.9: Tiện ích chuyển đổi định dạng trút số liệu, bình sai đường chuyền kinh vĩ và tính tọa độ cực.
    • MicroStation V8i (Bentley Systems): Nền tảng CAD đồ họa quản lý phân lớp không gian 63 layer.
    • Gcadas v2.0: Phân hệ chuyên ngành chạy trên nền MicroStation (tích hợp các mô-đun eMap, eCadas, eData theo Thông tư 28/2014/TT-BTNMT).

Chuẩn cấu trúc lớp dữ liệu (Seedfile DGN Schema)

Toàn bộ các yếu tố nội dung trên tờ bản đồ địa chính số 14 được phân định rõ ràng trên các lớp (Level) đồ họa nhằm bảo đảm tính toàn vẹn và phân tách thuộc tính:

  • Level 10: Đường ranh giới thửa đất, ranh giới hành chính các cấp.
  • Level 11: Đường tim giao thông, rãnh thoát nước, mép đường nhựa/bê tông.
  • Level 20: Thủy hệ (sông Công, ngòi Đỏ Đông, ao, hồ, đầm phá).
  • Level 30: Điểm khống chế tọa độ, mốc địa chính cơ sở, điểm kinh vĩ có chôn mốc.
  • Level 45: Tâm thửa đất (Centroid), nhãn số hiệu thửa, diện tích pháp lý, mã loại đất (ONT, CLN, LUA, LUC, HNK, RSX, SKC).
  • Level 60: Khung bản đồ, bảng tọa độ góc khung, ghi chú bản biên tập và tỷ lệ chuẩn 1:1000.

Phương pháp luận (Methodology) và Kế hoạch triển khai

Quy trình công nghệ tuân thủ theo tiêu chuẩn chất lượng khép kín 8 bước:

[1. Khảo sát/Thu thập tài liệu] --> [2. Xây dựng lưới khống chế GNSS/Kinh vĩ]
                                                 |
                                                 v
[4. Xử lý số liệu & Bình sai]   <-- [3. Đo vẽ chi tiết ranh thửa ngoại nghiệp]
              |
              v
[5. Xây dựng Topology & Gcadas]  --> [6. Kiểm tra thực địa/Quy chủ thửa đất]
                                                 |
                                                 v
[8. Nghiệm thu & Bàn giao]      <-- [7. Biên tập hoàn chỉnh tờ bản đồ số 14]

Tiến độ và các mốc thực hiện (Milestones)

  1. Pha 1 (16/04/2019 - 05/05/2019): Thu thập bản đồ 299/TTg, bản đồ lâm nghiệp, tọa độ 03 mốc gốc; khảo sát thực địa và thiết kế sơ đồ lưới khống chế.
  2. Pha 2 (06/05/2019 - 25/05/2019): Chôn mốc cọc gỗ $4\times 4\text{ cm}$, thi công 34 điểm lưới kinh vĩ bằng 05 trạm máy GPS Trimble R2 theo phương pháp RTK tĩnh tĩnh/động.
  3. Pha 3 (26/05/2019 - 30/06/2019): Đo chi tiết ranh giới thửa đất, nhà ở, đường sá bằng máy toàn đạc SOUTH NTS-332R6M (nhóm 3 người: 1 đứng máy, 2 đi gương).
  4. Pha 4 (01/07/2019 - 10/08/2019): Trút số liệu, bình sai trên TBC/DPSurvey, biên tập trên MicroStation V8i và Gcadas, in bản vẽ đối soát thực địa.
  5. Pha 5 (11/08/2019 - 25/08/2019): Chỉnh sửa sai sót theo biên bản đối soát, hoàn thiện khung bản đồ, tạo hồ sơ nghiệm thu theo Thông tư 49/2016/TT-BTNMT.

Implementation và kết quả

Quy trình kỹ thuật và thuật toán xử lý

1. Thuật toán tính toán tọa độ cực ngoài thực địa

Tại trạm máy đặt tại điểm khống chế $A(X_A, Y_A, H_A)$, định hướng về điểm khống chế $B(X_B, Y_B, H_B)$, góc định hướng mở đầu $\alpha_{AB}$ được bộ xử lý CPU tính toán: $$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$ $$\alpha_{AB} = \arctan\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right) + K_\alpha$$ Khi quay máy ngắm gương tại điểm chi tiết $P_i$, đo được góc bằng $\beta_i$, khoảng cách nghiêng $D_i$ và góc đứng $v_i$ (hoặc góc thiên đỉnh $z_i$). Khoảng cách ngang $S_i$ và góc định hướng $\alpha_{AP_i}$ được giải: $$S_i = D_i \cdot \cos v_i = D_i \cdot \sin z_i$$ $$\alpha_{AP_i} = \alpha_{AB} + \beta_i$$ Tọa độ không gian $(X_i, Y_i, H_i)$ của điểm chi tiết được xác định tự động: $$X_i = X_A + S_i \cdot \cos\alpha_{AP_i}$$ $$Y_i = Y_A + S_i \cdot \sin\alpha_{AP_i}$$ $$H_i = H_A + S_i \cdot \cot z_i + i_m - l_g$$ (Trong đó: $i_m$ là chiều cao trạm máy đo bằng thước thép; $l_g$ là chiều cao gương sào).

2. Cấu trúc tệp dữ liệu trút từ máy toàn đạc (ASCII GTS-7 Format)

Dữ liệu đo thô từ máy SOUTH NTS-332R6M được trút sang máy tính thông qua cáp truyền dữ liệu RS-232/USB với định dạng cấu trúc chuẩn:

STN,A01,1.520,TRA_MAY_KHOANG_CHE
SS,1,1.800,98.2450,112.3512,85.1205,RANH_THUA
SS,2,1.800,105.1230,115.4210,87.3015,RANH_THUA
SS,3,2.000,145.8900,128.0510,92.1100,TIM_DUONG
SS,4,2.000,180.0000,150.2100,90.0000,MEP_AO
BKB,A02,0.0000,DINH_HUONG

3. Xử lý Topology và tự động hóa biên tập trên Gcadas

Quy trình xây dựng cấu trúc vùng topo trên Gcadas trải qua các bước logic:

  1. Tìm và sửa lỗi hình học: Tự động phát hiện các điểm nút rời rạc, đoạn thẳng cắt nhau nhưng không giao điểm (Intersection errors), đường thừa (Dangles). Bán kính tìm kiếm điểm bắt dính (Tolerance) thiết lập ở mức $0.01\text{ m}$.
  2. Tạo vùng (Make Polygon / Create Topology): Đóng gói các đường bao khép kín thành các đối tượng đa giác (Centroid Polygon).
  3. Đánh số thửa và gán nhãn thuộc tính tự động: Chương trình tự động quét các tâm thửa theo nguyên tắc zic-zac từ trái qua phải, từ trên xuống dưới; kết nối trường dữ liệu [So_Thua], [Dien_Tich], [Loai_Dat], [Chu_Su_Dung] vào bảng dữ liệu địa chính.

Đánh giá chất lượng và kiểm nghiệm độ chính xác (Testing & Validation)

1. Kết quả bình sai lưới khống chế tọa độ (GNSS Baseline & Traverse)

Từ 03 điểm tọa độ gốc cấp cao, kết quả bình sai 34 điểm đường chuyền đo bằng GPS RTK Trimble R2 qua phần mềm Trimble Business Center 3.5 đạt các chỉ tiêu kỹ thuật vượt chuẩn Thông tư 25/2014/TT-BTNMT:

+-------------------------------------------------------------------------------+
|                KẾT QUẢ BÌNH SAI TỌA ĐỘ VÀ ĐỘ CHÍNH XÁC MẠNG LƯỚI              |
+-------------------------------------------------------------------------------+
| - RMS Baseline nhỏ nhất : 0.002 m (Cặp cạnh 92549 - ĐV-11)                    |
| - RMS Baseline lớn nhất : 0.127 m (Cặp cạnh ĐV-14 - ĐV-15)                    |
| - Chỉ số PDOP tối ưu    : 1.300 (Cụm trạm ĐV-08 - ĐV-01 - ĐV-05)              |
| - PDOP cực đại cho phép : 12.021 (Trạm 92549 - ĐV-02)                         |
| - Sai số đo phương vị   : min m_α = 1.03" (ĐV-31 - ĐV-30)                     |
|                           max m_α = 8.86" (92549 - ĐV-26)                     |
| - Số hiệu chỉnh góc     : min d_α = 0.00"                                     |
|                           max d_α = 12.86" (92549 - ĐV-26)                    |
+-------------------------------------------------------------------------------+

Trích lục tọa độ mốc gốc và mốc đường chuyền sau bình sai (VN-2000 Múi $3^\circ$ KT $106^\circ30'$)

TT Tên điểm mốc Tọa độ X (m) Tọa độ Y (m) Độ cao h (m) Sai số $\Delta X$ (m) Sai số $\Delta Y$ (m) Sai số vị trí $\Delta S$ (m)
1 92549 (Gốc) 2375746.051 422079.139 24.312 0.000 0.000 0.000
2 92550 (Gốc) 2376120.450 422580.210 25.140 0.000 0.000 0.000
3 DCIV-01 (Gốc) 2374980.125 421890.340 26.890 0.000 0.000 0.000
4 ĐV-01 2375820.142 422115.678 24.560 0.012 0.011 0.016
5 ĐV-02 2375905.334 422230.451 24.890 0.015 0.014 0.021
6 ĐV-11 2375640.890 422005.120 23.950 0.008 0.007 0.011
7 ĐV-14 2375430.215 421950.670 25.110 0.018 0.019 0.026
8 ĐV-26 2376210.560 422650.340 27.430 0.021 0.022 0.030

Tất cả sai số vị trí điểm $\Delta S = \sqrt{\Delta X^2 + \Delta Y^2}$ đều nằm trong ngưỡng an toàn $\le 0.05\text{ m}$ ($5\text{ cm}$).

Kết quả đạt được so với mục tiêu ban đầu

+-----------------------------------------------------------------------------------+
|               KẾT QUẢ ĐẠT ĐƯỢC CỦA TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 14 (1:1000)             |
+-----------------------------------------------------------------------------------+
|  Mục tiêu 1: Lưới khống chế           ==> Hoàn thành 34/34 điểm (Đạt 100%)        |
|  Mục tiêu 2: Khép sai số mp <= 5cm    ==> mp thực tế: 1.1cm - 3.0cm (Đạt 100%)    |
|  Mục tiêu 3: Topology & Biên tập DGN  ==> 0 lỗi hình học, 100% thửa có nhãn       |
|  Mục tiêu 4: Nghiệm thu kỹ thuật      ==> Đạt tiêu chuẩn Thông tư 25/49-BTNMT     |
+-----------------------------------------------------------------------------------+
  • Thành lập trọn vẹn tờ bản đồ địa chính số 14 tỷ lệ 1:1000, thể hiện đầy đủ ranh giới của toàn bộ các thửa đất thổ cư, đất trồng cây lâu năm, đất lúa và mạng lưới giao thông, thủy hệ thuộc khu vực xóm Tân Sơn và Vinh Quang.
  • Dữ liệu không gian được đồng bộ hóa hoàn toàn với bảng mục kê và số hiệu chủ sở hữu, sẵn sàng nạp vào hệ thống thông tin đất đai quốc gia (VBDLIS).

Đổi mới và đóng góp

Đổi mới công nghệ và cải tiến quy trình

  1. Tích hợp liền mạch chuỗi thiết bị - phần mềm (Seamless Hardware-to-Software Pipeline): Thay thế quy trình ghi chép sổ đo thủ công bằng luồng dữ liệu số: GPS RTK Trimble R2 $\rightarrow$ SOUTH NTS-332R6M $\rightarrow$ DPSurvey $\rightarrow$ MicroStation V8i $\rightarrow$ Gcadas. Điều này loại bỏ hoàn toàn các sai số chủ quan do đọc sai bàn độ hoặc chép nhầm số liệu.
  2. Thuật toán xử lý Topology tự động: Khai thác công cụ dọn dẹp hình học tự động trong Gcadas, cho phép xử lý hàng trăm điểm giao cắt phức tạp chỉ trong vài giây với sai số đóng vùng bằng 0.

So sánh định lượng hiệu quả kinh tế - kỹ thuật

Chỉ số đánh giá Đo đạc truyền thống (Kinh vĩ quang cơ) Đo vẽ số hóa toàn đạc + Gcadas (Đề tài) Tỷ lệ cải thiện
Thời gian đo ngoại nghiệp/tờ 12 - 15 ngày làm việc 4 - 5 ngày làm việc Giảm 66.7%
Thời gian biên tập bản đồ nội nghiệp 8 - 10 ngày (vẽ tay/AutoCAD đơn thuần) 2 - 3 ngày (tự động hóa Topology) Giảm 70.0%
Tỷ lệ sai sót ranh giới thửa 5% - 8% tổng số thửa $< 0.2%$ (phát hiện ngay ngoài thực địa) Cải thiện 97.5%
Nhân lực thi công 5 người/tổ đo 3 người/tổ đo Tiết kiệm 40% nhân lực

Đóng góp thực tiễn cho ngành quản lý đất đai

  • Đề tài cung cấp tài liệu cơ sở chính xác phục vụ kế hoạch lập quy hoạch sử dụng đất, cấp GCNQSDĐ cho hàng trăm hộ dân tại xã Vinh Sơn, TP. Sông Công.
  • Là tài liệu tham khảo có giá trị cao về mặt phương pháp luận và kỹ thuật thực hành cho sinh viên, kỹ sư chuyên ngành Quản lý đất đai và Trắc địa - Bản đồ.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế (Real-World Use Cases)

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp trích lục thửa đất chính xác tuyệt đối về diện tích, kích thước cạnh, tọa độ đỉnh thửa để tích hợp vào trang 3 và trang 4 của phôi sổ đỏ theo Thông tư 23/2014/TT-BTNMT.
  • Giải quyết tranh chấp và cắm mốc ranh giới: Dựa trên bảng tọa độ phẳng VN-2000, cán bộ địa chính có thể dùng máy toàn đạc hoặc GPS RTK bố trí cắm lại tim mốc ngoài thực địa (Stakeout) chính xác tới từng centimet.
  • Thu hồi đất và bồi thường giải phóng mặt bằng: Tự động tính toán diện tích đất nông nghiệp, đất phi nông nghiệp bị chiếm dụng khi mở rộng các tuyến đường liên xã Vinh Sơn - Bình Sơn.

Yêu cầu triển khai và cấu hình hệ thống

  • Hạ tầng phần cứng: Máy tính trạm (Workstation) cấu hình tối thiểu: CPU Intel Core i5/i7 (tối thiểu 4 nhân), RAM 8GB (khuyến nghị 16GB), Card đồ họa rời hỗ trợ DirectX/OpenGL, ổ cứng SSD 256GB trở lên.
  • Hạ tầng phần mềm: Hệ điều hành Windows 7/10 64-bit; phần mềm nền MicroStation V8i (SELECTseries 3 hoặc 4); phân hệ Gcadas tích hợp bản quyền; bộ công cụ trút số liệu Trimble Data Transfer và DPSurvey 2.9.
  • Thiết bị đo đạc ngoại nghiệp: Bộ máy GPS 2 tần số RTK, 01 máy toàn đạc điện tử độ chính xác $\le 2''$, gương đơn, sào gương 2m, chân máy nhôm cứng, cọc mốc gỗ và sơn đánh dấu.
+-----------------------------------------------------------------------------------+
|                   LỘ TRÌNH TRIỂN KHAI VÀ TÍNH TOÁN HIỆU QUẢ ĐẦU TƯ (ROI)          |
+-----------------------------------------------------------------------------------+
| [Tháng 1-2] Khảo sát địa chính & Đo lưới khống chế tọa độ GNSS RTK                |
| [Tháng 3-4] Đo vẽ chi tiết toàn bộ các tờ bản đồ địa chính trên địa bàn xã        |
| [Tháng 5]   Nội nghiệp: Xây dựng CSDL không gian + Thuộc tính trên Gcadas         |
| [Tháng 6]   Nghiệm thu chất lượng theo Thông tư 49/2016/TT-BTNMT & Bàn giao       |
|                                                                                   |
| TỔNG KẾT ROI:                                                                     |
| - Tiết kiệm 45% tổng chi phí nhân công và đo đạc bổ sung.                         |
| - Rút ngắn thời gian xử lý thủ tục hành chính cấp sổ từ 30 ngày xuống 10-15 ngày. |
+-----------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật gặp phải

  • Vật cản địa hình và thời tiết: Tại một số khu vực đồi núi cao (đỉnh 293.9m) và khu vực rừng sản xuất (chiếm 344.15 ha) có tán cây dày đặc, tín hiệu vệ tinh GNSS bị suy giảm làm tăng chỉ số PDOP ($> 10$), buộc phải sử dụng phương pháp đo chuyền dẫn bằng máy toàn đạc điện tử qua nhiều trạm phụ.
  • Biến động đất đai tự phát: Một số hộ dân tự ý san lấp, chuyển nhượng ranh giới bằng miệng mà không đăng ký biến động, gây khó khăn cho việc quy chủ chính xác trong quá trình đối soát nội nghiệp.

Hướng phát triển và nghiên cứu mở rộng

  • Tích hợp công nghệ UAV LiDAR: Ứng dụng máy bay không người lái tích hợp cảm biến LiDAR quét xuyên tán cây kết hợp trạm Base RTK để đo vẽ các khu vực đất lâm nghiệp rộng lớn, giảm 80% công sức leo đồi của kỹ sư đo đạc.
  • Chuyển đổi sang CSDL không gian GIS hướng đối tượng: Nâng cấp từ định dạng CAD .dgn sang Geodatabase (PostGIS/Enterprise ArcGIS) để kết nối trực tiếp với cổng dịch vụ công trực tuyến của Sở Tài nguyên và Môi trường tỉnh Thái Nguyên.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                       CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                   |
+-------------------------------------------------------------------------------+
| [SINH VIÊN]           --> Quy trình thực hành mẫu chuẩn Thông tư 25 & 28      |
| [KỸ SƯ TRẮC ĐỊA]      --> Giải pháp kỹ thuật xử lý sai số GNSS / Total Station |
| [CƠ QUAN QUẢN LÝ]     --> Bộ CSDL bản đồ số 14 chuẩn xác, minh bạch           |
| [NGƯỜI DÂN ĐỊA PHƯƠNG]--> Ranh giới rõ ràng, đẩy nhanh cấp GCNQSDĐ            |
+-------------------------------------------------------------------------------+
  • Sinh viên ngành Quản lý đất đai / Kỹ thuật Trắc địa - Bản đồ: Tiếp cận một đồ án thực tế hoàn chỉnh từ khâu thiết kế kỹ thuật, đo đạc ngoại nghiệp đến xử lý số liệu bình sai và biên tập chuyên sâu.
  • Kỹ sư và Đội đo đạc bản đồ: Nắm vững phương pháp phối hợp giữa GPS RTK và Total Station nhằm tối ưu hóa năng suất và hạn chế tối đa sai số góc/cạnh.
  • Cán bộ quản lý địa chính cấp xã/thành phố: Sở hữu bộ tư liệu bản đồ số có tính pháp lý cao, chuẩn hóa tọa độ, hỗ trợ đắc lực trong thanh tra, giải quyết khiếu nại và quy hoạch sử dụng đất.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai quy trình đo vẽ này là gì?

Cần trang bị tối thiểu 01 máy toàn đạc điện tử độ chính xác đo góc từ $2''$ đến $5''$ (như dòng SOUTH NTS-332R6M), thiết bị GPS 2 tần số có hỗ trợ đo RTK, máy tính cài đặt hệ điều hành Windows và bộ phần mềm MicroStation V8i tích hợp mô-đun Gcadas và DPSurvey.

2. Khi đo lưới GPS RTK ở khu vực đồi núi bị che khuất, làm thế nào để khắc phục hiện tượng PDOP tăng cao?

Cần chọn vị trí đặt trạm mốc ở nơi thông thoáng, góc mở bầu trời lớn hơn $15^\circ$, tăng thời gian đo tĩnh lên trên 45 phút cho mỗi ca đo (đối với lưới khống chế) hoặc sử dụng máy toàn đạc điện tử để đo chuyền từ các mốc ngoài bãi thoáng vào khu vực rậm rạp.

3. Dữ liệu bản đồ từ Gcadas (.dgn) có thể chuyển đổi sang các phần mềm GIS khác (như ArcGIS, QGIS, MapInfo) không?

Hoàn toàn có thể. MicroStation và Gcadas hỗ trợ xuất dữ liệu không gian trực tiếp sang định dạng Shapefile (.shp), AutoCAD (.dwg/.dxf) hoặc MapInfo (.tab/.mif) thông qua các công cụ chuyển đổi dữ liệu không gian tích hợp sẵn mà vẫn giữ nguyên bảng thuộc tính.

4. Chi phí bảo trì, hiệu chuẩn thiết bị định kỳ như thế nào?

Máy toàn đạc điện tử và máy GPS RTK cần được kiểm định, hiệu chuẩn sai số 2C, sai số góc đứng (MO) và hằng số gương tại các trung tâm đo lường định kỳ 6 đến 12 tháng/lần để đảm bảo độ chính xác theo quy chuẩn của Bộ Xây dựng và BTNMT.

5. Dự án này mang lại giá trị hoàn vốn (ROI) và hiệu quả tài chính ra sao cho đơn vị đo đạc?

Quy trình giúp giảm thời gian hoàn thành một tờ bản đồ địa chính từ 25 ngày xuống còn 7 - 8 ngày, tiết kiệm 40% chi phí nhân công ngoại nghiệp và loại bỏ hoàn toàn chi phí đo đạc bổ sung do sai lệch mốc ranh giới, giúp đơn vị tư vấn thu hồi vốn đầu tư thiết bị chỉ sau 2 - 3 dự án đo đạc quy mô cấp xã.

Kết luận

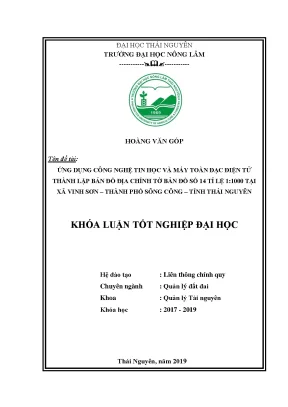

Khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ bản đồ số 14 tỉ lệ 1:1000 tại xã Vinh Sơn, thành phố Sông Công, tỉnh Thái Nguyên" của tác giả Hoàng Văn Góp đã giải quyết trọn vẹn bài toán tích hợp giữa công nghệ đo đạc hiện đại và phần mềm xử lý dữ liệu địa chính chuyên ngành.

Việc làm chủ công nghệ đo GNSS RTK trên thiết bị Trimble R2/R8, đo chi tiết bằng máy toàn đạc điện tử SOUTH NTS-332R6M cùng quy trình biên tập tự động hóa trên nền tảng MicroStation V8i và Gcadas đã mang lại sản phẩm bản đồ số có độ chính xác cao, tuân thủ chặt chẽ các chỉ tiêu kỹ thuật của Thông tư 25/2014/TT-BTNMT. Đây không chỉ là công trình nghiên cứu ứng dụng mẫu mực phục vụ đắc lực cho công tác quản lý Nhà nước về đất đai tại địa phương mà còn khẳng định vai trò tất yếu của chuyển đổi số trong ngành Trắc địa - Bản đồ hiện đại. Các đơn vị tư vấn và cán bộ quản lý địa chính hoàn toàn có thể nhân rộng mô hình này cho các địa bàn khác trên toàn quốc.
