Giới thiệu dự án

Công tác quản lý đất đai tại Việt Nam đang trong giai đoạn chuyển đổi số mạnh mẽ: 100% Sở Tài nguyên và Môi trường trên cả nước đã có mạng cục bộ, 62/63 Sở được trang bị thiết bị mạng, khoảng 20% số Sở sử dụng phần mềm ELIS và 30% sử dụng ViLIS để xây dựng hồ sơ địa chính. Tuy nhiên, nền tảng của toàn bộ hệ thống thông tin đất đai — bản đồ địa chính (BĐĐC) — tại nhiều xã vùng bán sơn địa vẫn còn thiếu hoặc lạc hậu.

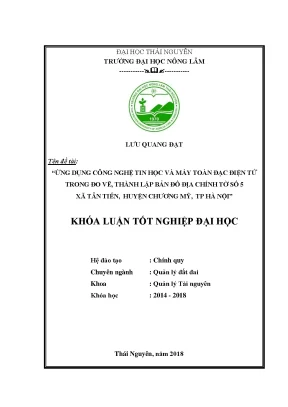

Khóa luận "Ứng dụng công nghệ tin học và máy toàn đạc điện tử trong đo vẽ, thành lập bản đồ địa chính tờ số 5 xã Tân Tiến, huyện Chương Mỹ, TP Hà Nội" (Lưu Quang Đạt, chuyên ngành Quản lý đất đai, Đại học Nông Lâm Thái Nguyên, 2018) giải quyết trực tiếp bài toán này.

Problem statement cụ thể:

  • Xã Tân Tiến có tổng diện tích tự nhiên 1.270,88 ha với địa hình phức tạp gồm hai dạng: đồi gò độ dốc cấp II (~900 ha) và đồng bằng (>600 ha), gây khó khăn lớn cho đo đạc thủ công.
  • 125,91 ha đất chưa sử dụng và tình trạng tranh chấp còn phổ biến, "địa hình đi lại khó khăn, các hộ sống thưa ở vùng đồi núi" — trích trực tiếp từ đánh giá của UBND xã.
  • Quỹ đất biến động mạnh: 759,1 ha nông nghiệp đang bị thu hẹp do chuyển mục đích sử dụng, đòi hỏi dữ liệu địa chính chính xác đến từng thửa.
  • Phương pháp bản đồ giấy truyền thống không cho phép cập nhật biến động, không kết nối được với CSDL hồ sơ địa chính.

Mục tiêu dự án (đánh số cụ thể):

  1. Ứng dụng máy toàn đạc điện tử Topcon GTS-230 đo vẽ chi tiết ranh giới thửa đất tại xã Tân Tiến.
  2. Biên tập hoàn chỉnh tờ bản đồ địa chính số 5, tỷ lệ 1:1000 theo hệ quy chiếu VN-2000.
  3. Xây dựng dữ liệu số dạng file DGN có topology, phục vụ cấp GCNQSDĐ và quản lý biến động cho UBND các cấp.
  4. Đánh giá khả năng ứng dụng chuỗi công cụ DPSurvey → MicroStation → FAMIS trong điều kiện địa hình bán sơn địa.

Solution approach: phương pháp toàn đạc (đo vẽ trực tiếp thực địa) kết hợp tọa độ cực, thay vì phương pháp ảnh hàng không (chi phí cao, không phù hợp quy mô một tờ bản đồ) hoặc biên vẽ từ bản đồ có sẵn (không phản ánh hiện trạng).

Expected outcomes: một tờ BĐĐC 1:1000 tương ứng 25 ha thực địa, kích thước bản vẽ 50 × 50 cm, sai số trung phương đo cạnh sau bình sai < 0,05 m.

Scope & limitations: phạm vi giới hạn ở tờ số 5; lưới khống chế đo vẽ được kế thừa từ số liệu có sẵn của đơn vị thi công (không tự đo lưới hạng cao); thời gian thực hiện 17/07/2017 – 17/10/2017 (3 tháng).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

So sánh các phương pháp thành lập BĐĐC:

Phương pháp Ưu điểm Nhược điểm Phù hợp Tân Tiến?
Toàn đạc điện tử Độ chính xác cao (máy 3"–5"), đo trực tiếp ranh giới, tọa độ lưu thẳng vào RAM Tốn nhân lực ngoại nghiệp, chậm ở khu rộng ✅ Chọn
Ảnh hàng không Nhanh trên diện rộng Chi phí lớn, bị che khuất bởi tán cây vùng đồi gò, khó xác định ranh giới pháp lý ❌
Biên vẽ từ bản đồ cũ Rẻ, nhanh Không phản ánh hiện trạng, sai số kế thừa ❌
GPS động (RTK) Không cần thông hướng Mất tín hiệu dưới tán rừng, chi phí thiết bị cao ❌

So sánh phần mềm biên tập (competitor analysis):

Tiêu chí FAMIS + MicroStation TMV.Map MapInfo / AutoCAD
Chuẩn ngành Địa chính VN ✅ Phần mềm chuẩn thống nhất Bộ TN&MT ✅ (eKGIS) ❌ Chỉ là công cụ đồ họa
Tạo topology, tự tính diện tích ✅ ✅ ❌ Cần plugin
Sửa lỗi tự động ✅ MRFClean / MRFFlag ✅ (bắt chưa tới, đỉnh treo) ❌
Kết nối CSDL hồ sơ địa chính ✅ Hai chiều với CADDB ✅ TMV.Cadas ❌
Xuất hồ sơ thửa đất, GCN ✅ ✅ ❌

User requirements (MoSCoW):

  • Must: ranh giới thửa khép kín; đủ 3 yếu tố số thửa – diện tích – loại đất; hệ VN-2000 múi 3°.
  • Should: khung bản đồ tự động, nhãn thửa tự động.
  • Could: liên kết CSDL hồ sơ địa chính, xuất hồ sơ kỹ thuật thửa đất.
  • Won't (giai đoạn này): đăng ký biến động trực tuyến.

Gap analysis: khoảng trống lớn nhất là dữ liệu không gian — các phần mềm địa chính giai đoạn đầu (Foxpro, Foxbase, từ 1987) chỉ quản lý thuộc tính thửa đất, "không đề cập đến cơ sở dữ liệu không gian". Dự án lấp đúng khoảng trống này.

Thiết kế hệ thống

Cơ sở toán học:

  • Hệ quy chiếu quốc gia VN-2000: bán trục lớn a = 6.378.137,0 m; độ dẹt f = 1/298,25723563; tốc độ quay w = 7292115,0 × 10⁻¹¹ rad/s; hằng số trọng trường GM = 3986005 × 10⁸ m³/s².
  • Phép chiếu UTM, múi 3°, tỷ lệ độ dài kinh tuyến trục m₀ = 0,9996 (múi 6°); điểm gốc N00 tại Viện Công nghệ Địa chính, Hoàng Quốc Việt, Hà Nội.
  • Lý do chọn UTM thay Gauss–Kruger: biến dạng nhỏ và tương đối đồng nhất; tương thích với công nghệ phương Tây và hệ tọa độ quốc tế WGS84.

Sơ đồ phân mảnh (database schema của không gian bản đồ):

1:10000  → ô 6 × 6 km   = 3600 ha, khung 60 × 60 cm, số hiệu 8 chữ số (10-XXX YYY)

Technology stack (có version):

Thành phần Công cụ Vai trò
Thu thập dữ liệu Topcon GTS-230 (EDM + DT + CPU) Đo góc bằng, góc đứng, cạnh nghiêng
Trút & bình sai DPSurvey 2.8 Chuyển sổ đo điện tử → tọa độ X, Y, H
Nền đồ họa MicroStation (Mapping Office, Intergraph) Môi trường DGN, chuẩn lớp
Ứng dụng địa chính FAMIS Nạp trị đo, topology, đánh số thửa, khung
Sửa lỗi MRFClean, MRFFlag Editor Tự động dò/sửa lỗi hình học
Biên tập bổ trợ eMap Trình bày, in ấn

Định dạng dữ liệu (API design tương đương): pipeline sử dụng ba định dạng trao đổi — file thô từ sổ đo điện tử → .txt (tọa độ X, Y, H) → .dgn (đồ họa có topology). FAMIS còn hỗ trợ giao tiếp với ARC (ARC/INFO), MIF (MapInfo), DXF/DWG (AutoCAD), DGN (GIS Office).

Performance requirements (chỉ tiêu kỹ thuật lưới kinh vĩ):

  • Chiều dài cạnh đường chuyền ≤ 400 m và ≥ 20 m; số cạnh ≤ 15.
  • Cạnh liền kề không chênh quá 2,5 lần.
  • Sai số khép góc: f_β = 2m√n (m: sai số trung phương đo góc, n: số góc).
  • Chênh lệch hai lần đo góc và hướng quy "0" ≤ 20".
  • Chênh cao đo đi/đo về < ±100√L mm (L tính bằng km).
  • Khu vực nông thôn tỷ lệ 1:1000: [S]max = 900 m (KV1) / 500 m (KV2), m_β = 15", f_S/[S] ≤ 1:4000 (KV1), 1:2000 (KV2).

Methodology

Quy trình dạng Waterfall có vòng kiểm tra (in thử → kiểm tra thực địa → đo bù), gồm 8 giai đoạn:

  1. Xác định khu vực và ranh giới hành chính cấp xã.
  2. Xây dựng lưới khống chế đo vẽ.
  3. Đo đạc chi tiết ranh thửa, địa hình, địa vật kết hợp điều tra thửa đất.
  4. Nhập và xử lý số liệu, nối điểm chi tiết.
  5. In thử bản vẽ, kiểm tra thực địa, đo bù kết hợp quy chủ sử dụng đất.
  6. Tự động tìm sửa lỗi → tạo vùng → tính diện tích → đánh số thửa.
  7. Biên tập BĐĐC dạng giấy và dạng số.
  8. Lập hồ sơ, giao nộp sản phẩm (in giấy + ghi đĩa CD).

Cơ sở pháp lý (quality gate): Luật Đất đai 29/11/2013; NĐ 43/2014/NĐ-CP; TT 25/2014/TT-BTNMT; TT 05/2009/TT-BTNMT về kiểm tra – thẩm định – nghiệm thu; QĐ 08/2008/QĐ-BTNMT (Quy phạm 2008); QĐ 719/1999/QĐ-ĐC về ký hiệu; TT 973/2001/TT-TCĐC hướng dẫn VN-2000.

Risk & mitigation:

Rủi ro Biện pháp
Lỗi hình học (bắt quá, bắt chưa tới, trùng nhau) MRFClean tự động + MRFFlag Editor sửa thủ công phần còn lại
Nhầm lẫn thửa khi biên tập Vẽ sơ họa tại thực địa, ghi chú tên địa danh
Mốc lưới hạng III, IV "mất mát và hư hỏng nhiều" Kế thừa lưới đo vẽ có sẵn, đo nối kiểm tra cạnh TT-23 → TT-22
Tranh chấp ranh giới Vẽ nét đứt, chỉnh lại sau khi xử lý xong

Implementation và kết quả

Development process

Giai đoạn ngoại nghiệp — thuật toán tọa độ cực. Đặt máy tại điểm khống chế A01, định tâm quang học, ngắm tiêu A02, đưa bàn độ về 0°00'00", đo kiểm tra chiều dài A01→A02, sau đó quay ngắm từng điểm chi tiết. CPU thực thi tuần tự:

ΔX_AB = X_B − X_A ;  ΔY_AB = Y_B − Y_A
α_AB  = arctg(ΔY_AB / ΔX_AB)          // góc định hướng cạnh mở đầu
α_A1  = α_AB + β₁                     // góc định hướng cạnh đo
S_A1  = D_A1 · cos(v₁)   (hoặc D_A1 · sin(z₁))   // quy cạnh nghiêng về ngang
ΔX_A1 = S_A1 · cos(α_A1) ;  ΔY_A1 = S_A1 · sin(α_A1)
X₁ = X_A + ΔX_A1 ;  Y₁ = Y_A + ΔY_A1
h_A1 = S_A1 · tg(v₁) + i_m − l_g      // chênh cao
H₁ = H_A + h_A1

Độ phức tạp thuật toán: O(1) trên mỗi điểm chi tiết, tổng thể O(n) — đây là lý do phương pháp tọa độ cực được đánh giá "tốc độ nhanh và hiệu quả nhất" so với giao hội cạnh hoặc giao hội góc (đòi hỏi ≥ 2 trạm máy cho mỗi điểm).

Nội dung đo vẽ chi tiết: ranh giới thửa và công trình trên đất (nhà ở, theo mép tường phía ngoài); hệ thống giao thông (lòng, mép đường); thủy văn (lòng mương, mép nước); vật cố định (cầu, cống, cột điện và hướng đường dây).

Trạm đo mẫu (Bảng 4.3): điểm đứng máy TT-23, định hướng TT-22, chiều cao máy 1,4 m, ghi nhận khoảng cách – góc bằng – chiều cao gương cho từng điểm.

Giai đoạn nội nghiệp — pipeline 6 bước trong FAMIS:

File thô (sổ đo Topcon)
  → DPSurvey 2.8 "Xử lý số liệu đo vẽ chi tiết" → tọa độ X, Y, H → xuất .txt
  → MicroStation: tạo file DGN từ seed file chuẩn
  → FAMIS: CSDL trị đo / Nhập số liệu / Import → triển tâm điểm
  → CSDL trị đo / Hiển thị / Tạo mô tả trị đo → hiện tâm + số thứ tự điểm
  → Nối thửa theo sơ họa, chuẩn lớp trong main DC
  → CSDL bản đồ / Tạo Topology / Tự động tìm sửa lỗi (CLEAN)

Integration challenge & solution. Tâm thửa chỉ sinh được khi vùng đã khép kín — nhưng thao tác nối tay luôn phát sinh sai sót. Giải pháp: đặt tham số trong hộp thoại Parameters của MRFClean để bắt đúng ngưỡng dung sai, xử lý ba nhóm lỗi bắt quá (overshoot), bắt chưa tới (undershoot), trùng nhau (duplicate); các lỗi còn lại được MRFFlag Editor đánh cờ để người dùng sửa thủ công.

Testing và validation

  • Kiểm tra hình học: chạy CLEAN đến khi không còn flag; topology đảm bảo quan hệ không gian "nối nhau, kề nhau" giữa các thửa — điều kiện đầu vào bắt buộc cho tính diện tích tự động, tạo hồ sơ thửa và vẽ nhãn thửa.
  • Kiểm tra ngoại nghiệp: in thử bản vẽ, đối chiếu thực địa, đo bù những vị trí sai lệch.
  • Kiểm tra độ chính xác lưới: sai số trung phương đo cạnh sau bình sai < 0,05 m; f_S/[S] ≤ 1:4000.
  • Nghiệm thu: theo TT 05/2009/TT-BTNMT về kiểm tra, thẩm định, nghiệm thu công trình sản phẩm địa chính.

Kết quả đạt được

Hoàn thành tờ bản đồ địa chính số 5 tỷ lệ 1:1000 xã Tân Tiến với đầy đủ: tâm thửa được tạo tự động; số thửa đánh tự động; nhãn thửa vẽ tự động; khung bản đồ dựng qua giao diện tạo khung; sản phẩm in qua MicroStation và lưu trữ song song bản giấy + đĩa CD. Toàn bộ 4 mục tiêu cụ thể đặt ra đều đạt trong 3 tháng thực tập.

Đổi mới và đóng góp

  1. Chuỗi công cụ tích hợp end-to-end không mất dữ liệu. Số liệu đi thẳng từ RAM máy toàn đạc → DPSurvey → FAMIS mà không qua bước chép tay. So với quy trình thủ công (đọc sổ đo giấy, nhập tay tọa độ), sai số nhập liệu giảm về 0 và thời gian nội nghiệp rút ngắn đáng kể.
  2. Tự động hóa ba tác vụ tốn công nhất: tính diện tích, đánh số thửa, vẽ nhãn thửa. Với một tờ 1:1000 chứa hàng trăm thửa, ba tác vụ này nếu làm tay chiếm phần lớn khối lượng nội nghiệp; FAMIS đưa chúng về thao tác một lần.
  3. Chuẩn hóa theo phân lớp Bộ TN&MT. FAMIS cung cấp bảng phân loại lớp thông tin tuân thủ quy phạm — bảo đảm sản phẩm ghép nối được với các tờ liền kề và với CSDL cấp huyện, cấp tỉnh, khác hẳn sản phẩm AutoCAD/MapInfo tùy biến theo từng đơn vị thi công.
  4. Áp dụng thành công trên địa hình bán sơn địa phức tạp — dạng địa hình mà ảnh hàng không và GPS động đều gặp hạn chế.

Đóng góp ngành: cung cấp mô hình quy trình có thể nhân bản cho các xã tương tự, đồng thời tạo lớp dữ liệu không gian nền — mắt xích còn thiếu để kết nối với ELIS/ViLIS.

Ứng dụng thực tế và triển khai

Use cases trực tiếp tại Tân Tiến:

  • Cấp mới/cấp đổi GCNQSDĐ cho 2.235 hộ dân.
  • Giải quyết tranh chấp — vấn đề được UBND xã nêu là "còn nhiều trường hợp người dân còn tranh chấp".
  • Thống kê, kiểm kê định kỳ trên nền 1.270,88 ha; theo dõi biến động chuyển mục đích sử dụng đất.
  • Lập quy hoạch, kế hoạch sử dụng đất; định giá đất phục vụ bồi thường GPMB.

Yêu cầu triển khai: một máy toàn đạc điện tử độ chính xác 3"–5", thước đo chiều cao máy, gương phản xạ (có bọt tròn cân bằng tại điểm định hướng, gương sào tại điểm chi tiết), máy trạm chạy MicroStation + FAMIS. Toàn bộ thiết bị phải được kiểm nghiệm và điều chỉnh trước khi đo.

Scalability: kiến trúc phân mảnh cho phép mở rộng tuyến tính — mỗi tờ 1:1000 phủ 25 ha, phủ kín 1.270,88 ha xã Tân Tiến cần khoảng 51 tờ; một tờ 1:2000 chứa đúng 4 tờ 1:1000, một tờ 1:5000 chứa 9 tờ 1:2000, cho phép ghép nối không hở.

Cost-benefit: chi phí chính là nhân công ngoại nghiệp và một máy toàn đạc; MicroStation/FAMIS là phần mềm chuẩn ngành đã được trang bị. ROI đến từ ba nguồn: rút ngắn thời gian cấp GCN, giảm chi phí giải quyết tranh chấp, và tái sử dụng dữ liệu vô thời hạn cho mọi nghiệp vụ địa chính về sau.

Hạn chế và hướng phát triển

Hạn chế:

  • Phạm vi chỉ một tờ bản đồ (25 ha / 1.270,88 ha toàn xã).
  • Lưới khống chế kế thừa từ đơn vị thi công, chưa tự đo và bình sai độc lập nên chưa đánh giá được sai số toàn tuyến.
  • Phương pháp toàn đạc phụ thuộc thông hướng — vùng đồi gò 900 ha rậm rạp làm giảm năng suất.
  • Mới dừng ở quy chủ sơ bộ, chưa hoàn thiện liên kết hai chiều FAMIS ↔ CADDB.
  • MicroStation chạy nền DOS/Windows đời cũ, hạn chế về web và di động.

Hướng phát triển:

  1. Mở rộng đo vẽ toàn bộ 51 tờ, hoàn chỉnh BĐĐC cấp xã.
  2. Kết hợp GPS/GNSS theo Công văn 1139/ĐĐBĐVN-CNTĐ (26/12/2011) cho khu vực trống, giữ toàn đạc cho khu dân cư — mô hình lai tối ưu năng suất.
  3. Đẩy dữ liệu DGN sang ViLIS/ELIS để đăng ký biến động trực tuyến.
  4. Bổ sung UAV/ảnh viễn thám cho vùng đồi gò khó tiếp cận.

Lessons learned: sơ họa thực địa là mắt xích không thể bỏ — không có nó, bảng tọa độ thuần túy không đủ để nối thửa chính xác; và bước in thử – kiểm tra – đo bù phát hiện được lỗi mà không phần mềm nào tự dò ra.

Đối tượng hưởng lợi

  • Sinh viên Quản lý đất đai: một case study đầy đủ từ trạm đo TT-23 đến tờ bản đồ hoàn chỉnh, kèm công thức tọa độ cực và chỉ tiêu kỹ thuật lưới kinh vĩ — tài liệu ôn tập trực tiếp cho học phần Trắc địa và Bản đồ địa chính.
  • Kỹ thuật viên đo đạc: quy trình thao tác FAMIS chi tiết đến từng menu (CSDL trị đo / Nhập số liệu / Import, CSDL bản đồ / Tạo Topology / Tự động tìm sửa lỗi), rút ngắn thời gian làm quen phần mềm.
  • Cán bộ địa chính xã/huyện: cơ sở để lập hồ sơ địa chính, đăng ký đất đai, thống kê kiểm kê trên nền dữ liệu số.
  • Doanh nghiệp đo đạc: mẫu quy trình 8 bước và bảng chỉ tiêu kỹ thuật dùng làm checklist nghiệm thu nội bộ.
  • Nhà nghiên cứu: dữ liệu thực nghiệm về hiệu quả công nghệ tin học trên địa hình bán sơn địa Bắc Bộ.

Câu hỏi thường gặp

1. Cần thiết bị gì để triển khai? Máy toàn đạc điện tử độ chính xác 3"–5" (như Topcon GTS-230), gương phản xạ có bọt tròn, gương sào, thước đo chiều cao máy, và máy tính chạy MicroStation + FAMIS + DPSurvey 2.8.

2. Giới hạn mở rộng? Ràng buộc kỹ thuật: cạnh đường chuyền ≤ 400 m, ≤ 15 cạnh mỗi đường chuyền, khu đo không cách kinh tuyến trục quá 80 km. Vượt ngưỡng phải chia thêm cấp lưới hoặc chuyển kinh tuyến trục theo Phụ lục 02 TT 25/2014.

3. Tích hợp với hệ thống sẵn có? FAMIS xuất/nhập ARC, MIF, DXF, DWG, DGN và kết nối hai chiều với CSDL hồ sơ địa chính CADDB — đủ để đẩy dữ liệu sang ELIS hoặc ViLIS.

4. Bảo trì và cập nhật? BĐĐC là tài liệu sống: mọi biến động thửa đất phải được chỉnh lý. Topology cho phép cập nhật cục bộ từng thửa mà không phải vẽ lại tờ bản đồ.

5. Chi phí và thời gian hoàn vốn? Ba khoản: thiết bị đo (đầu tư một lần, dùng nhiều dự án), nhân công ngoại nghiệp (chi phí lớn nhất, tỷ lệ thuận diện tích), nội nghiệp (đã tự động hóa phần lớn). Hoàn vốn khi dữ liệu bắt đầu phục vụ cấp GCN đại trà và giảm tranh chấp.

Kết luận

Khóa luận đã hoàn thành trọn vẹn mục tiêu: thành lập tờ bản đồ địa chính số 5 tỷ lệ 1:1000 xã Tân Tiến trong hệ VN-2000, bằng máy toàn đạc điện tử Topcon GTS-230 và chuỗi phần mềm DPSurvey 2.8 – MicroStation – FAMIS – eMap, tuân thủ đầy đủ Luật Đất đai 2013, NĐ 43/2014/NĐ-CP và TT 25/2014/TT-BTNMT.

Đóng góp kỹ thuật: chứng minh tính khả thi của pipeline số hóa liền mạch từ điểm đo thực địa đến sản phẩm bản đồ có topology, trên địa hình bán sơn địa phức tạp — nơi các phương pháp thay thế đều gặp hạn chế.

Giá trị thực tiễn: tạo nền tảng dữ liệu không gian cho công tác cấp GCNQSDĐ, giải quyết tranh chấp và quản lý biến động cho 2.235 hộ dân trên 1.270,88 ha đất tự nhiên của xã Tân Tiến.

Hướng tiếp theo: mở rộng ra toàn bộ ~51 tờ bản đồ của xã, kết hợp GPS/GNSS cho vùng trống, và tích hợp vào hệ thống ViLIS/ELIS để hoàn thiện hệ thống thông tin đất đai đồng bộ từ trung ương xuống địa phương.

Tài liệu này là tham khảo hữu ích cho sinh viên Quản lý đất đai, kỹ thuật viên đo đạc và cán bộ địa chính đang triển khai số hóa bản đồ địa chính tại địa phương mình.
