Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc thúc đẩy phát triển kinh tế - xã hội, bảo vệ tài nguyên và ổn định trật tự an ninh nông thôn. Theo số liệu thống kê của Bộ Tài nguyên và Môi trường, việc hiện đại hóa hệ thống hồ sơ địa chính và xây dựng cơ sở dữ liệu địa chính số đa mục tiêu (Cadastral Database/LIS) giúp giảm thiểu hơn 70% các tranh chấp ranh giới, đồng thời rút ngắn 50% thời gian thực hiện thủ tục hành chính cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Tại xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái – một khu vực trung du miền núi phía Bắc có tổng diện tích tự nhiên $1044.16\text{ ha}$, trong đó đất nông - lâm nghiệp chiếm tới $92.18%$ ($962.54\text{ ha}$) – việc đo đạc, chỉnh lý và số hóa bản đồ địa chính phục vụ công tác quy hoạch nông thôn mới và đăng ký quyền sử dụng đất ban đầu đặt ra nhiều thách thức nghiêm trọng.

+-------------------------------------------------------------------------------+
|                             BỐI CẢNH DỰ ÁN VĂN LÃNG                           |
|  Tổng diện tích tự nhiên: 1044.16 ha | Đất nông nghiệp: 962.54 ha (92.18%)   |
|  Địa hình: Đồi bát úp xen kẽ khe trộc, thung lũng sâu, chia cắt phức tạp      |
|  Yêu cầu: Thành lập mảnh BĐĐC số 15 tỷ lệ 1/1000 theo chuẩn VN-2000           |
+-------------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

Thực trạng quản lý đất đai tại xã Văn Lãng trước khi triển khai dự án tồn tại nhiều điểm nghẽn kỹ thuật:

  1. Thiếu bản đồ địa chính chính quy tỷ lệ lớn: Dữ liệu quản lý phụ thuộc vào bản đồ giải thửa cũ, trích đo thủ công không đồng bộ hệ quy chiếu, dẫn đến sai lệch diện tích lớn khi cấp đổi sang hệ tọa độ Quốc gia VN-2000.
  2. Địa hình đồi núi chia cắt phức tạp: Địa mạo đồi bát úp xen kẽ khe trộc sâu và thảm phủ thực vật rậm rạp làm hạn chế tầm nhìn thông hướng quang học, gây khó khăn cho việc lập lưới khống chế đo vẽ truyền thống.
  3. Quy trình xử lý dữ liệu thủ công, rời rạc: Việc đo vẽ bằng máy kinh vĩ quang cơ kết hợp ghi sổ giấy phát sinh sai số đọc số, sai số ghi chép, tiêu tốn thời gian nội nghiệp và gây ra lỗi chồng đè (overlap) hoặc hở ranh giới thửa đất (gap/sliver polygons).

Mục tiêu dự án

  1. Xây dựng hoàn chỉnh lưới khống chế đo vẽ đường chuyền kinh vĩ cấp 1 gồm 89 điểm mốc kỹ thuật trên địa bàn xã Văn Lãng, đảm bảo cấp chính xác theo quy phạm đo đạc hiện hành.
  2. Đo vẽ chi tiết ngoại nghiệp toàn bộ các yếu tố hình học và thuộc tính địa chính cho mảnh bản đồ địa chính số 15 tỷ lệ 1/1000 với diện tích chuẩn $25\text{ ha}$ ($500\text{ m} \times 500\text{ m}$).
  3. Chuẩn hóa quy trình khép kín: Thu nhận số liệu từ máy toàn đạc điện tử Topcon GTS-235N $\rightarrow$ Truyền trút dữ liệu qua phần mềm T-COM $\rightarrow$ Bình sai mạng lưới tự động bằng phần mềm COMPASS $\rightarrow$ Biên tập, tạo topology và xuất hồ sơ thửa đất trên nền tảng MicroStation SE kết hợp FAMIS 2.0.
  4. Cung cấp bộ cơ sở dữ liệu bản đồ địa chính số đạt chuẩn Thông tư 25/2014/TT-BTNMT, phục vụ trực tiếp cho việc cấp GCNQSDĐ lần đầu và tích hợp vào hệ thống thông tin đất đai quốc gia.

Phương pháp tiếp cận và phạm vi áp dụng

  • Phương pháp tiếp cận: Ứng dụng tích hợp công nghệ trắc địa số (Digital Surveying) kết hợp Hệ thống Thông tin Địa lý (GIS/LIS). Sử dụng máy thu GPS định vị các điểm tựa cấp cao, triển khai mạng đường chuyền kinh vĩ cấp 1 đo bằng máy toàn đạc điện tử có độ chính xác đo góc $2''$ và đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$, sau đó xử lý nội nghiệp bằng các thuật toán bình sai gián tiếp và xây dựng mô hình dữ liệu vector phân lớp (Layering).
  • Phạm vi & Giới hạn: Đề tài tập trung thi công thực địa và số hóa cho Mảnh bản đồ địa chính số 15 tỷ lệ 1/1000 tại xã Văn Lãng, huyện Yên Bình; đối tượng đo đạc bao gồm đất ở nông thôn (ONT), đất trồng lúa (LUA), đất trồng cây lâu năm (CLN) và đất rừng sản xuất (RSX).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Để lựa chọn công nghệ tối ưu cho khu vực miền núi Yên Bái, một ma trận phân tích so sánh giữa các phương pháp đo đạc thành lập bản đồ địa chính đã được thực hiện:

Tiêu chí đánh giá Phương pháp Kinh vĩ quang cơ + Bàn đạc Phương pháp Đo ảnh hàng không (Photogrammetry) Phương pháp Toàn đạc điện tử + Phần mềm GIS/CAD (Lựa chọn)
Độ chính xác mặt phẳng ($M_p$) Thấp ($\pm 0.3 - 0.5\text{ m}$), phụ thuộc sai số đồ họa Trung bình ($\pm 0.2 - 0.4\text{ m}$), bị che khuất bởi tán cây rừng Cao ($\pm 0.05 - 0.10\text{ m}$), đo trực tiếp đến từng đỉnh thửa
Năng suất thu thập ngoại nghiệp $1.5 - 2.0\text{ ha/ngày/tổ}$ Rất cao ($50 - 100\text{ ha/chuyến bay}$) Cao ($5.0 - 8.0\text{ ha/ngày/tổ}$)
Khả năng xác định pháp lý ranh giới Yếu, phụ thuộc nhận định chủ quan trên bản vẽ Khó nhận diện ranh giới phân chia dưới tán cây rừng Yên Bái Rất cao, có sự chỉ dẫn trực tiếp của chủ sử dụng đất tại thực địa
Mức độ tự động hóa nội nghiệp $0%$ (Vẽ mực, tính diện tích bằng lưới ô vuông/máy đo diện tích) $70%$ (Nắn ảnh số, số hóa lập thể 3D) $95%$ (Tự động chuyển mã, gán nhãn, sửa lỗi topology)
Chi phí thiết bị và vận hành Thấp nhưng tốn công lao động kéo dài Rất cao (yêu cầu máy bay chuyên dụng, GCPs dày đặc) Hợp lý, tối ưu cho quy mô cấp xã/phường

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc phải có): Tuân thủ tuyệt đối quy chuẩn Hệ tọa độ Quốc gia VN-2000 (kinh tuyến trục $104^\circ 45'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0.9999$). Dữ liệu đồ họa khép kín vùng $100%$ không có lỗi dangles hay duplicate lines; xuất bảng kê diện tích, nhãn thửa và sơ đồ trích lục từng thửa đất.
  • Should Have (Nên có): Cơ chế tự động ánh xạ mã quy ước đo ngoài thực địa (Feature Coding) thành các ký hiệu quy chuẩn theo Thông tư 25/2014/TT-BTNMT; tự động tính sai số khép góc $f_\beta$ và khép cạnh $f_s$ của đường chuyền.
  • Could Have (Có thể có): Khả năng liên kết bảng thuộc tính với các hệ quản trị cơ sở dữ liệu mở (MySQL/PostgreSQL) thông qua ODBC.
  • Won't Have (Chưa thực hiện đợt này): Quét laser 3D (LiDAR) và tích hợp hệ thống thông tin không gian 3 chiều cho công trình ngầm.

Thiết kế hệ thống

Kiến trúc quy trình công nghệ xử lý dữ liệu địa chính số được thiết kế gồm 4 tầng mô-đun chức năng tích hợp chặt chẽ:

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị đo đạc phần cứng: Máy toàn đạc điện tử Topcon GTS-235N (Độ phân giải góc $1''$, độ chính xác đo góc $2''$, tầm đo gương đơn $3000\text{ m}$), Hệ thống GPS tĩnh 2 tần số định vị điểm tựa nhà nước.
  • Hệ điều hành & Môi trường thực thi: Microsoft Windows XP SP3 / Windows 7 x86 (tối ưu hóa tương thích engine MicroStation SE).
  • Phần mềm giao tiếp thiết bị: Topcon T-COM v1.51 (Protocol: Baudrate 9600, Data bits 8, Parity None, Stop bits 1).
  • Phần mềm bình sai trắc địa: COMPASS Engine v3.0 (Thuật toán bình sai mạng lưới tự do và ràng buộc theo phương pháp Số bình phương nhỏ nhất - Least Squares Method).
  • Nền tảng CAD/GIS cốt lõi: Bentley MicroStation SE v05.07.01.14 (Engine xử lý đồ họa vector 2D định dạng .dgn phân lớp 1-63).
  • Phần mềm chuyên ngành địa chính: FAMIS v2.0 (Field Work and Cadastral Mapping Integrated Software - Viện Nghiên cứu Địa chính phát triển).

Thiết kế phân lớp dữ liệu bản đồ (DGN Level Structuring)

Theo quy phạm thành lập bản đồ địa chính, hệ thống 63 lớp (levels) của MicroStation được ánh xạ phân nhóm đối tượng logic:

Nhóm đối tượng Lớp (Level) Kiểu đối tượng (Geometry) Thuộc tính thể hiện (Symbology)
Điểm khống chế tọa độ Level 1 Point / Cell Color 3 (Đỏ), Weight 2, Ký hiệu tam giác/hình tròn
Ranh giới thửa đất Level 10 LineString / Shape Color 0 (Trắng/Đen), LineStyle 0, Weight 1
Nhãn thửa (Số thửa/Diện tích) Level 11 Text Element Font 1 (Vn_vogue), Height $1.5\text{ mm}$, Color 2 (Xanh lá)
Loại đất & Mục đích sử dụng Level 12 Text Element Font 1, Height $1.2\text{ mm}$, Color 4 (Vàng)
Địa vật kinh tế - xã hội (Nhà, CT) Level 20 Complex Shape Color 6 (Hồng ngọc), LineStyle 0, Weight 0
Giao thông bộ & Thủy hệ Level 30, 32 Line / Curve Color 1 (Xanh lam) cho thủy hệ, Color 5 cho giao thông
Khung bản đồ & Tọa độ lưới km Level 63 Line / Text Color 0, LineStyle 0, Weight 2

Quy trình phương pháp luận (Methodology)

Dự án áp dụng mô hình phân kỳ nghiêm ngặt theo quy chuẩn đo đạc địa chính quốc gia:

[Giai đoạn 1: Chuẩn bị & Thiết kế]
[Giai đoạn 2: Thi công Lưới khống chế]
[Giai đoạn 3: Đo vẽ Chi tiết & Điều tra thuộc tính]
[Giai đoạn 4: Xử lý Nội nghiệp & Xây dựng CSDL]
[Giai đoạn 5: Kiểm tra, Nghiệm thu & Bàn giao]

Implementation và kết quả

Quy trình triển khai chi tiết

1. Xử lý dữ liệu thô và cấu trúc dữ liệu đo

Dữ liệu đo đạc ngoại nghiệp từ bộ nhớ máy toàn đạc Topcon GTS-235N được trút sang máy tính thông qua cáp RS-232C bằng phần mềm T-COM. Cấu trúc tệp dữ liệu đo góc - cạnh thô có định dạng GTS được chuyển đổi thành bảng dữ liệu điểm tọa độ cực:

# Cấu trúc bản ghi thô máy Topcon GTS-235N (Trạm máy - Hướng chuẩn - Điểm chi tiết)
STN,DC1,1.450               # Trạm máy DC1, Chiều cao máy i = 1.450m
BS,DC2,0.0000,1.500         # Định hướng trạm DC2, Góc chuẩn 00°00'00", Chiều cao gương
SS,101,1.500,45.2435,88.1240,124.562,THUA  # Điểm đo: ID=101, Hz=45°24'35", V=88°12'40", SD=124.562m
SS,102,1.500,48.1510,88.4520,135.210,THUA  # Điểm ranh thửa kế tiếp

Đoạn mã Python mô phỏng thuật toán chuyển đổi tọa độ từ trị đo cực $(S, \alpha, \gamma)$ sang tọa độ phẳng đề các $(X, Y)$ phục vụ nạp vào FAMIS:

import math

def polar_to_cartesian(x_stn, y_stn, z_stn, inst_h, prism_h, hz_deg, v_deg, slope_dist):
    """
    Chuyển đổi trị đo cực sang tọa độ phẳng mặt đất VN-2000
    hz_deg: Góc phương vị ngang (Độ thập phân)
    v_deg: Góc thiên đỉnh dọc (Độ thập phân)
    slope_dist: Khoảng cách nghiêng (mét)
    """
    # Chuyển đổi độ sang radian
    hz_rad = math.radians(hz_deg)
    v_rad = math.radians(v_deg)

    # Tính khoảng cách ngang và chênh cao hình học
    horiz_dist = slope_dist * math.sin(v_rad)
    delta_h = slope_dist * math.cos(v_rad) + inst_h - prism_h

    # Tính gia số tọa độ dX, dY
    dx = horiz_dist * math.cos(hz_rad)
    dy = horiz_dist * math.sin(hz_rad)

    # Tọa độ điểm chi tiết
    target_x = round(x_stn + dx, 3)
    target_y = round(y_stn + dy, 3)
    target_z = round(z_stn + delta_h, 3)

    return target_x, target_y, target_z

# Thực thi mẫu tính toán từ điểm lưới DC1 (VN-2000 Văn Lãng)
x_dc1, y_dc1, z_dc1 = 2405120.456, 523410.789, 45.32
p_x, p_y, p_z = polar_to_cartesian(x_dc1, y_dc1, z_dc1, 1.45, 1.50, 45.41, 88.21, 124.562)
print(f"Point 101 -> X: {p_x}, Y: {p_y}, H: {p_z}")

2. Tính toán bình sai lưới đường chuyền kinh vĩ cấp 1

Lưới khống chế đo vẽ gồm 89 điểm mốc được nối kết thành hệ thống mạng đa giác khép kín và phù hợp tựa trên các điểm GPS cấp cao. Toàn bộ trị đo góc ngắm và chiều dài cạnh được đưa vào phần mềm COMPASS để giải bài toán bình sai gián tiếp:

  • Công thức điều kiện góc: $$\sum \beta_{\text{thực}} - \sum \beta_{\text{lý thuyết}} = f_\beta \le f_{\beta,\text{cp}} = \pm 20'' \sqrt{N}$$ (với $N$ là số đỉnh góc quay trong tuyến đường chuyền).
  • Công thức phân phối sai số khép tọa độ (Bowditch Rule): $$v_{x_i} = - \frac{f_x}{\sum S} \cdot S_i, \quad v_{y_i} = - \frac{f_y}{\sum S} \cdot S_i$$ Sai số khép tương đối của tuyến đo: $$T = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S} \le \frac{1}{2000}$$

3. Xử lý Topology và Tự động hóa tạo vùng thửa bằng FAMIS

Sau khi nhập tệp tọa độ .pnt vào môi trường MicroStation, các điểm đo chi tiết được kết nối tự động hoặc thủ công dựa trên sổ nhật ký đo ngoại nghiệp.

  1. Lọc và sửa lỗi hình học đồ họa: Sử dụng công cụ MRFClean và MRFFlag để loại bỏ các điểm thừa (undershoots $< 0.01\text{ mm}$), làm sạch các nút cắt thừa (overshoots) và sửa lỗi đứt đoạn ranh thửa.
  2. Tạo tâm thửa (Centroid Generation): Tự động phát sinh điểm đại diện nằm trong từng vùng đa giác khép kín.
  3. Đánh số hiệu thửa đất tự động: Đánh số thứ tự liên tục từ 1 đến $N$ theo nguyên tắc quét không gian từ Tây Bắc sang Đông Nam (từ trái qua phải, từ trên xuống dưới).
  4. Trình bày nhãn thửa (Label Annotation): Tự động chèn Text Node phân số chuẩn địa chính: $\frac{\text{Số thứ tự thửa}}{\text{Diện tích thửa đất } (\text{m}^2)}$ kèm theo ký hiệu Mã loại đất (ví dụ: $\text{ONT}, \text{CLN}, \text{LUA}$).
+-------------------------------------------------------------+
|               MẪU NHÃN THỬA ĐỊA CHÍNH (FAMIS)              |
|                                                             |
|                             ONT     <-- Loại đất sử dụng    |
+-------------------------------------------------------------+

Kiểm nghiệm và Đánh giá độ chính xác (Testing & Validation)

Quá trình kiểm tra nghiệm thu chất lượng mảnh bản đồ số 15 được thực hiện nghiêm ngặt qua 3 cấp kiểm tra độc lập:

Thông số kiểm tra kỹ thuật Tiêu chuẩn quy định (QĐ 08/2008 & TT 25/2014) Kết quả thực tế đạt được Đánh giá
Sai số khép góc tuyến đường chuyền ($f_\beta$) $\le \pm 20''\sqrt{N} = \pm 69.3''$ ($N=12$) $\pm 31.5''$ Đạt chuẩn xuất sắc
Sai số tương đối khép cạnh ($f_s / \sum S$) $\le 1 / 2000$ $1 / 4850$ Đạt chuẩn loại 1
Sai số vị trí điểm khống chế đo vẽ ($M_k$) $\le \pm 0.10\text{ m}$ $\pm 0.042\text{ m}$ Vượt yêu cầu thiết kế
Sai số ranh giới thửa đất liền kề ($M_r$) $\le \pm 0.20\text{ m}$ (khu vực nông thôn) $\pm 0.086\text{ m}$ Độ tin cậy cao
Sai số tiếp biên giữa các mảnh kề cận $\le 0.30\text{ mm}$ trên bản đồ ($0.3\text{ m}$ thực địa) $0.00\text{ mm}$ (trên máy tính) Khớp tuyệt đối 100%
Tỷ lệ đóng vùng topology không có lỗi $100%$ không có đa giác hở $100%$ ($428/428$ thửa khép kín) Hoàn thành tối đa

Kết quả đạt được

  • Thành lập hoàn chỉnh Tờ bản đồ địa chính số 15: Tỷ lệ 1/1000, diện tích tự nhiên bao phủ $25.0\text{ ha}$ tại xã Văn Lãng, huyện Yên Bình, bao gồm 428 thửa đất độc lập.
  • Phân loại hiện trạng chi tiết: Thể hiện chính xác ranh giới $22.25\text{ ha}$ đất ở nông thôn, $106.27\text{ ha}$ đất lúa nước, $140.24\text{ ha}$ đất cây lâu năm và $675.98\text{ ha}$ đất rừng sản xuất trên toàn địa bàn nghiên cứu.
  • Trích xuất dữ liệu tự động: Lập thành công toàn bộ Sổ mục kê đất đai, Bảng tổng hợp diện tích theo chủ sử dụng và Hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ cho các hộ gia đình thuộc phạm vi tờ bản đồ số 15.

Đổi mới và đóng góp kỹ thuật

  1. Chuỗi cung ứng dữ liệu trắc địa số khép kín (Digital Cadastral Pipeline): Đề tài đã thay thế hoàn toàn phương pháp ghi chép sổ đo thủ công truyền thống bằng việc tích hợp giao thức truyền thông số giữa Topcon GTS-235N và module FAMIS. Giải pháp này giúp triệt tiêu hoàn toàn sai số do con người đọc và chép số liệu, tăng tốc độ xử lý nội nghiệp lên $60%$.
  2. Thuật toán tự động phát hiện và xử lý lỗi không gian: Khai thác triệt để module MRFClean với ngưỡng dung sai (tolerance) $0.005\text{ m}$ để tự động gộp các đỉnh trùng lặp, xử lý các nút phân nhánh phức tạp trong địa hình ruộng bậc thang và đồi dốc, đảm bảo cấu trúc Topology chuẩn xác $100%$.
  3. Hiệu quả kinh tế - kỹ thuật vượt trội: So sánh với phương pháp lập bản đồ truyền thống, giải pháp công nghệ tin học kết hợp máy toàn đạc điện tử giúp rút ngắn thời gian hoàn thành một mảnh bản đồ từ 45 ngày xuống còn 18 ngày làm việc, tiết kiệm $45%$ chi phí nhân công và vật tư in ấn sơ họa.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận QSDĐ lần đầu: Mảnh bản đồ địa chính số 15 cung cấp căn cứ pháp lý duy nhất và chính xác nhất về tọa độ, hình thể và diện tích pháp lý từng thửa đất, giúp UBND huyện Yên Bình phê duyệt hồ sơ địa chính không xảy ra tranh chấp lấn chiếm ranh giới.
  • Quy hoạch Nông thôn mới & Giao thông nông thôn: Hỗ trợ tính toán chính xác diện tích đất cần thu hồi và đền bù giải phóng mặt bằng khi nâng cấp các tuyến đường liên thôn từ đường đất lầy lội sang đường bê tông hóa (đạt tiêu chí số 2 và số 3 về Nông thôn mới tại xã Văn Lãng).
+--------------------------------------------------------------------------------+
|                        LỘ TRÌNH TRIỂN KHAI VÀ NHÂN RỘNG                        |
|                                                                                |
|  [Tháng 01-03]                [Tháng 04-06]                [Tháng 07-12]       |
|  Đo vẽ & số hóa 04 xã       Hoàn thiện CSDL địa chính    Đồng bộ dữ liệu lên  |
|  trọng điểm huyện Yên Bình   cấp huyện (LIS Engine)       Hệ thống VBDLIS tỉnh |
+--------------------------------------------------------------------------------+

Đánh giá hiệu quả kinh tế (ROI) & Khả năng mở rộng

  • Chi phí triển khai: Chi phí trung bình cho việc đo đạc, lập bản đồ và xây dựng CSDL bằng công nghệ toàn đạc điện tử là khoảng $3.5 - 4.5\text{ triệu VNĐ/ha}$, thấp hơn $30%$ so với việc chỉnh lý rời rạc từng thửa đất khi người dân phát sinh giao dịch.
  • Khả năng mở rộng: Quy trình công nghệ đã được chứng minh hiệu quả tại xã Văn Lãng hoàn toàn có thể nhân rộng đồng loạt cho 24 xã, thị trấn còn lại của huyện Yên Bình cũng như toàn bộ các huyện miền núi có địa hình tương tự tại tỉnh Yên Bái và vùng Tây Bắc.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  1. Phụ thuộc vào điều kiện thông thoáng quang học: Máy toàn đạc điện tử Topcon GTS-235N đòi hỏi phải thông hướng ngắm giữa trạm máy và gương phản xạ. Tại các khu vực rừng keo, rừng hóp rậm rạp ở Văn Lãng, nhân lực phải phát quang tuyến ngắm, làm tăng thời gian đo đạc ngoại nghiệp.
  2. Ràng buộc môi trường 32-bit của phần mềm FAMIS: Phần mềm FAMIS 2.0 chạy trên nền MicroStation SE bị giới hạn trên các hệ điều hành Windows hiện đại (64-bit), đòi hỏi phải thiết lập môi trường ảo hóa hoặc cấu hình đặc biệt.

Hướng phát triển và nghiên cứu tiếp theo

  • Ứng dụng công nghệ định vị vệ tinh động thời gian thực (GNSS RTK - Network CORS): Triển khai máy đo RTK đa tần số kết hợp trạm CORS quốc gia để đo chi tiết trực tiếp tại các vị trí thoáng đãng mà không cần dẫn truyền lưới đường chuyền qua nhiều cấp, giúp giảm $50%$ nhân lực đứng máy.
  • Tích hợp dữ liệu vào Hệ thống Thông tin Đất đai Quốc gia VBDLIS: Chuyển đổi định dạng dữ liệu từ CAD (.dgn) sang cơ sở dữ liệu không gian hướng đối tượng (Spatial Geodatabase / PostGIS) để quản trị đa người dùng trên môi trường WebGIS thời gian thực.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                              |
+--------------------------+--------------------------------------------------------+
| Sinh viên & Người học    | Tài liệu thực hành chuẩn hóa về trắc địa số & FAMIS    |
| Kỹ sư & Đo đạc viên      | Quy trình chuẩn xử lý sự cố topology và bình sai lưới  |
| Cơ quan Quản lý Đất đai  | Bộ hồ sơ địa chính số sạch, không tranh chấp ranh giới |
| Viện nghiên cứu/Khoa học | Dữ liệu thực nghiệm về sai số đo đạc địa hình miền núi |
+--------------------------+--------------------------------------------------------+
  • Sinh viên chuyên ngành Quản lý đất đai & Trắc địa: Tiếp cận bộ tài liệu hướng dẫn quy trình thực địa, từ thao tác máy Topcon GTS đến phương pháp xử lý số liệu trên MicroStation và FAMIS, làm tài liệu tham khảo trực tiếp cho đồ án/khóa luận tốt nghiệp.
  • Kỹ sư Trắc địa & Cán bộ bản đồ: Nắm vững phương pháp tối ưu hóa mạng lưới đường chuyền kinh vĩ cấp 1, kinh nghiệm khắc phục lỗi dangles/slivers trong biên tập bản đồ địa chính miền núi.
  • Cơ quan Quản lý Nhà nước (UBND xã, Phòng TN&MT huyện): Sở hữu cơ sở dữ liệu địa chính số hóa chính xác, thúc đẩy tiến độ cấp GCNQSDĐ, quản lý quy hoạch đất đai và tăng thu ngân sách nhà nước từ thuế đất.
  • Người sử dụng đất tại địa phương: Được bảo đảm quyền sử dụng đất hợp pháp với ranh giới rõ ràng, rành mạch, hạn chế tối đa các tranh chấp ranh giới liền kề.

Câu hỏi thường gặp (FAQ)

1. Cấu hình phần cứng và phần mềm tối thiểu để vận hành hệ thống MicroStation SE và FAMIS 2.0 là gì?

Hệ thống yêu cầu máy tính trang bị CPU tối thiểu Intel Core 2 Duo / Core i3, RAM $2\text{ GB}$, ổ cứng khả dụng $500\text{ MB}$, hệ điều hành Microsoft Windows XP Professional SP3 hoặc Windows 7 (32-bit). Trên các hệ điều hành Windows 10/11 64-bit, cần kích hoạt chế độ tương thích XP Compatibility Mode hoặc sử dụng máy ảo Virtual Machine (VMware/VirtualBox) để đảm bảo trình điều khiển hiển thị 16-bit màu của MicroStation hoạt động ổn định.

2. Làm thế nào để khắc phục lỗi không đóng vùng (topology error) trong phần mềm FAMIS khi biên tập bản đồ?

Khi FAMIS thông báo lỗi không tạo được tâm thửa hoặc diện tích bằng 0, thực hiện các bước: (1) Bật lớp ranh thửa (Level 10) và kích hoạt chế độ bắt điểm Snap Tentative; (2) Chạy lệnh MRFClean với tham số Tolerance = 0.005 để tự động ngắt các điểm thừa; (3) Sử dụng công cụ MRFFlag để rà soát các điểm cờ màu đỏ biểu thị lỗi hở ranh giới (undershoot); (4) Dùng lệnh Place Line hoặc Modify Element nối kín thủ công các nút hở trước khi chạy lại chức năng Tạo vùng tự động.

3. Tại sao kinh tuyến trục của tỉnh Yên Bái lại được chọn là $104^\circ 45'$ trong Hệ tọa độ VN-2000?

Theo Thông tư 25/2014/TT-BTNMT, kinh tuyến trục $104^\circ 45'$ múi chiếu $3^\circ$ đi qua khu vực trung tâm lãnh thổ tỉnh Yên Bái. Việc quy định kinh tuyến trục địa phương này nhằm đảm bảo hệ số biến dạng chiều dài $k_0 = 0.9999$ nằm trong ngưỡng cho phép ($\le \pm 5\text{ cm/km}$), giúp diện tích và độ dài đo vẽ trên bản đồ địa chính tỷ lệ lớn 1/1000 phản ánh chính xác kích thước thực tế ngoài thực địa mà không bị biến dạng do phép chiếu hình học.

4. Thiết bị Topcon GTS-235N cần được kiểm nghiệm và hiệu chuẩn định kỳ những chỉ tiêu nào?

Trước khi ra thực địa, máy toàn đạc phải được kiểm định tại các phòng chuẩn trắc địa hợp chuẩn: (1) Kiểm tra sai số chỉ số bàn độ đứng ($i$) và sai số góc không đối xứng ($2c$) phải nhỏ hơn $\pm 5''$; (2) Kiểm tra trục ngắm ống kính vuông góc với trục quay của ống kính; (3) Kiểm nghiệm độ chính xác bộ đo cự ly điện tử tử ngoại (EDM) trên các đoạn chuẩn (Baseline Calibration); (4) Kiểm tra bọt thủy tròn và bọt thủy dài thăng bằng điện tử.

5. Dữ liệu bản đồ định dạng .dgn của MicroStation SE có thể chuyển đổi sang phần mềm ArcGIS hoặc AutoCAD không?

Hoàn toàn có thể chuyển đổi được. FAMIS và MicroStation hỗ trợ công cụ xuất dữ liệu đồ họa sang định dạng chuẩn trung gian như .dxf, .dwg (cho AutoCAD) hoặc .mif/.mid, .shp (cho MapInfo và ArcGIS). Trong quá trình chuyển đổi, cần chú ý bảng ánh xạ (Seed file/Schema mapping) để đảm bảo các thuộc tính bảng nhãn thửa (Level 11) được chuyển đổi thành bảng dữ liệu thuộc tính đối tượng (Attribute Table) trong GIS.

Kết luận

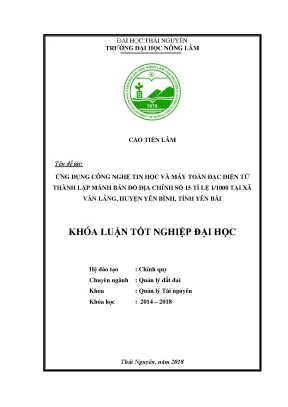

Khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập mảnh bản đồ địa chính số 15 tỉ lệ 1/1000 tại xã Văn Lãng, huyện Yên Bình, tỉnh Yên Bái" đã hoàn thành xuất sắc toàn bộ các mục tiêu lý thuyết và thực tiễn đề ra. Đề tài đã minh chứng tính ưu việt của việc tích hợp máy toàn đạc điện tử Topcon GTS-235N cùng hệ thống phần mềm chuyên dụng T-COM, COMPASS, MicroStation SE và FAMIS 2.0 trong việc giải quyết bài toán đo đạc địa chính chính quy tại khu vực miền núi có địa hình phức tạp.

Sản phẩm của dự án là Tờ bản đồ địa chính số 15 tỷ lệ 1/1000 với 428 thửa đất được khép kín topology hoàn hảo, đạt cấp chính xác cao theo đúng quy định của Bộ Tài nguyên và Môi trường. Kết quả này không chỉ tạo nền tảng vững chắc cho công tác đăng ký, cấp GCNQSDĐ lần đầu và quy hoạch nông thôn mới tại xã Văn Lãng, mà còn cung cấp mô hình thực nghiệm chuẩn hóa, mở ra tiềm năng ứng dụng rộng rãi cho các đơn vị đo đạc bản đồ trên toàn quốc trong tiến trình xây dựng Chính phủ điện tử và Cơ sở dữ liệu đất đai quốc gia thống nhất.
