Giới thiệu dự án

Bối cảnh và thực trạng ngành trắc địa địa chính

Công tác quản lý đất đai và cấp Giấy chứng nhận quyền sử dụng đất tại Việt Nam đòi hỏi hệ thống bản đồ địa chính có độ chính xác cao và tính đồng bộ thống nhất theo hệ quy chiếu quốc gia VN-2000. Theo thống kê của ngành đo đạc bản đồ, các phương pháp trắc địa truyền thống (sử dụng máy kinh vĩ quang cơ, máy thủy bình, hoặc máy toàn đạc điện tử thuần túy) thường gặp nhiều rào cản khi thành lập lưới khống chế mặt bằng tại các khu vực có địa hình chia cắt, đồi bát úp xen kẽ đồng trũng ven sông.

Tại xã Liên Hòa, huyện Lập Thạch, tỉnh Vĩnh Phúc – khu vực có tổng diện tích tự nhiên 764,0 ha trải dài dọc theo lưu vực sông Phó Đáy – việc xây dựng mạng lưới tọa độ khống chế phục vụ đo vẽ chi tiết gặp nhiều khó khăn:

  • Tầm nhìn thông hướng giữa các mốc khống chế bị che khuất bởi địa hình đồi gò, thảm thực vật lâm nghiệp dày đặc và khu dân cư phân tán (11 thôn bản).
  • Tuyến đường liên thôn, giao thông nội đồng phần lớn là đường đất, đi lại trắc trở vào mùa mưa lũ, làm tăng đáng kể thời gian và chi phí thông tuyến đo đạc.
  • Sự tích lũy sai số đo góc và đo cạnh trong các chuỗi đường chuyền cấp 1, cấp 2 truyền thống dễ vượt ngưỡng sai số khép cho phép ($f_s \le 1/10.000$) khi mở rộng phạm vi khống chế toàn xã.
       [ Trạm gốc GPS Nhà nước: 092408 ]
                      |
    +-----------------+-----------------+
    |                                   |
    v                                   v
[ Điểm gốc Địa chính LTH-57, 79 ]    [ Điểm gốc Địa chính LTH-80, 81, 82 ]
    |                                   |
    +-----------------+-----------------+
                      |
                      v
   [ 162 Điểm khống chế đo vẽ: KV-01 đến KV-162 ]
       (Thu tĩnh tương đối bằng GPS-X20B)
                      |
                      v
       [ Bình sai lưới bằng Compass & Apnet ]
                      |
                      v
    [ Hệ tọa độ VN-2000 (Múi chiếu 3°, KTTT 105°00') ]

Mục tiêu dự án

  1. Khảo sát và thiết kế kỹ thuật: Đánh giá điều kiện địa hình, giao thông, hạ tầng trắc địa gốc tại xã Liên Hòa để thiết kế đồ hình lưới tam giác GPS dày đặc đảm bảo mật độ phủ kín 764,0 ha.
  2. Khai thác thiết bị định vị vệ tinh: Ứng dụng tổ hợp máy định vị vệ tinh chuyên dụng GPS-X20B thu tín hiệu pha sóng tải theo phương pháp đo tĩnh tương đối (Fast Static).
  3. Xử lý nội nghiệp và bình sai toán học: Xây dựng quy trình trút dữ liệu thô, tính toán các vector cạnh đáy (Baseline), xử lý sai phân loại trừ sai số đồng hồ và khúc xạ khí quyển trên phần mềm Compass, chuyển đổi sang hệ tọa độ phẳng VN-2000 kinh tuyến trục $105^\circ 00'$ múi chiếu $3^\circ$ bằng phần mềm Apnet.
  4. Nghiệm thu lưới khống chế: Xây dựng thành công 162 điểm khống chế đo vẽ (ký hiệu từ KV-01 đến KV-162) liên kết chặt chẽ với 01 điểm GPS cấp Nhà nước (092408) và 05 điểm địa chính gốc (LTH-57, LTH-79, LTH-80, LTH-81, LTH-82), đảm bảo sai số trung phương vị trí điểm $M_p \le \pm 2,0\text{ cm}$.

Giải pháp kỹ thuật và phạm vi

  • Phương pháp cốt lõi: Đo GPS tương đối pha sóng tải ở chế độ tĩnh nhanh (Fast Static Baseline Observation).
  • Tiêu chuẩn kỹ thuật: Tuân thủ Thông tư 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường về bản đồ địa chính, Thông tư 05/2009/TT-BTNMT về kiểm tra nghiệm thu công trình địa chính, và Hướng dẫn số 1077/HD-STNMT của Sở TN&MT tỉnh Vĩnh Phúc.
  • Phạm vi ứng dụng: Toàn bộ 11 thôn của xã Liên Hòa; phục vụ trực tiếp cho công tác bay chụp/đo vẽ chi tiết giải thửa tỷ lệ 1/1.000, 1/2.000 và 1/5.000.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ

Tiêu chí kỹ thuật Phương pháp Đường chuyền toàn đạc Phương pháp Lưới tam giác đo góc/cạnh Phương pháp Lưới định vị GPS (Fast Static)
Yêu cầu thông hướng Bắt buộc thông hướng thông suốt giữa các trạm máy liền kề Bắt buộc thông hướng giữa tất cả các đỉnh tam giác Không yêu cầu thông hướng giữa các điểm, chỉ cần góc mở bầu trời thoáng $\ge 15^\circ$
Độ chính xác vị trí Sai số tích lũy theo chiều dài tuyến đường chuyền ($1/5.000 - 1/10.000$) Cao, đồng đều nhưng phụ thuộc vào cấu hình góc ngắm Rất cao và đồng đều toàn mạng lưới ($\pm 5\text{ mm} + 1\text{ ppm}\cdot D$)
Ảnh hưởng thời tiết Phụ thuộc nặng nề vào sương mù, mưa, khúc xạ nhiệt mặt đất Giới hạn khi tầm nhìn xa giảm Đo đạc 24/7 trong mọi điều kiện thời tiết
Chi phí nhân lực & thời gian Cần 4-6 người/tổ; phát quang cây cối tốn kém thời gian Cần xây dựng tiêu ngắm cao tầng, tốn kém chi phí Tối ưu hóa: 07 nhân sự chia 6 ca đo/ngày, giảm 65% công phát tuyến
Độ tin cậy toán học Số lượng trị đo thừa thấp, khó kiểm tra sai số thô tại thực địa Nhiều trị đo thừa nhưng khối lượng đo ngoại nghiệp quá lớn Hàng ngàn trị đo pha/session, thuật ngữ bình sai chặt chẽ theo số bình phương nhỏ nhất

Đánh giá yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc): Lưới khống chế phải gắn chặt vào hệ tọa độ quốc gia VN-2000, múi $3^\circ$, kinh tuyến trục $105^\circ 00'$; sai số khép hình tam giác không vượt quá quy phạm ($f_w \le 2\sqrt{n}\text{ ppm}$).
  • Should Have (Nên có): Thời gian thu tín hiệu mỗi ca đo $\ge 40$ phút; hệ số suy giảm độ chính xác hình học PDOP $< 4,0$; số lượng vệ tinh quan sát đồng thời $\ge 4$ vệ tinh.
  • Could Have (Có thể mở rộng): Kết hợp xác định đồng thời độ cao thủy chuẩn hình học thông qua mô hình Geoid cục bộ.
  • Won't Have (Chưa áp dụng): Đo động thời gian thực RTK-NTRIP trạm CORS (do hạ tầng trạm phát CORS tại thời điểm 2014 chưa bao phủ hoàn chỉnh tại Lập Thạch).
+-------------------------------------------------------------------------+
|                QUY TRÌNH THIẾT KẾ VÀ THI CÔNG LƯỚI GPS                  |
+-------------------------------------------------------------------------+
| [Khảo sát thực địa & Bản đồ 1/2.000] -> [Lập đồ hình tam giác dày đặc]   |
|                                                     |                   |
| [Đo tĩnh Fast Static: GPS-X20B] <--------------------+                   |
| (6 ca/ngày, t >= 40-60 phút, PDOP < 4)                                  |
|                                                     |                   |
| [Trút dữ liệu thô Raw Binary/RINEX]                 |                   |
|                                                     |                   |
| [Xử lý Baseline & Khép vòng: Compass] <-------------+                   |
|                                                     |                   |
| [Chuyển đổi 7 tham số WGS-84 -> VN-2000: Apnet]     |                   |
|                                                     |                   |
| [Bình sai lưới tự do & Bình sai ràng buộc]          |                   |
|                                                     |                   |
| [Xuất tọa độ phẳng (X, Y, H) & Đánh giá sai số]     |                   |
+-------------------------------------------------------------------------+

Thiết kế hệ thống và cơ sở toán học

Cơ sở toán học xử lý tín hiệu vệ tinh

Phương pháp đo tương đối dựa trên trị đo pha sóng tải (Carrier Phase) của tần số $L_1$ ($f_1 = 1575,42\text{ MHz}$, $\lambda_1 \approx 19,03\text{ cm}$). Để triệt tiêu sai số đồng hồ vệ tinh, sai số đồng hồ máy thu và giảm thiểu ảnh hưởng của tầng điện ly (Ionosphere), tầng đối lưu (Troposphere), hệ thống thiết lập mô hình sai phân bậc hai (Double Difference):

$$\Delta^2 \Phi_{AB}^{jk}(t_i) = \left[ \Phi_B^k(t_i) - \Phi_A^k(t_i) \right] - \left[ \Phi_B^j(t_i) - \Phi_A^j(t_i) \right]$$

Mô hình sai phân bậc 3 (Triple Difference) giữa hai thời khắc $t_i$ và $t_{i+1}$ tiếp tục được sử dụng để phát hiện và khắc phục hiện tượng trượt chu kỳ (Cycle Slip), xác định chính xác số nguyên đa trị pha ban đầu (Integer Ambiguity Resolution):

$$\Delta^3 \Phi_{AB}^{jk}(t_i, t_{i+1}) = \Delta^2 \Phi_{AB}^{jk}(t_{i+1}) - \Delta^2 \Phi_{AB}^{jk}(t_i)$$

Mô hình chuyển đổi tọa độ WGS-84 sang VN-2000

Dữ liệu đo GPS sau khi giải vector không gian ba chiều $(\Delta X, \Delta Y, \Delta Z)$ trên Ellipsoid WGS-84 ($a = 6.378.137\text{ m}$, $\alpha = 1/298,257223563$) được chuyển đổi sang Ellipsoid quy chuẩn VN-2000 bằng mô hình chuyển đổi không gian 7 tham số Bursa-Wolf:

$$\begin{bmatrix} X \ Y \ Z \end{bmatrix}{VN2000} = \begin{bmatrix} \Delta X_0 \ \Delta Y_0 \ \Delta Z_0 \end{bmatrix} + (1 + m \cdot 10^{-6}) \begin{bmatrix} 1 & \omega_Z & -\omega_Y \ -\omega_Z & 1 & \omega_X \ \omega_Y & -\omega_X & 1 \end{bmatrix} \begin{bmatrix} X \ Y \ Z \end{bmatrix}{WGS84}$$

Sau đó, tọa độ trắc địa $(B, L, H)$ được chiếu lên mặt phẳng thông qua phép chiếu hình trụ ngang đồng góc Gauss-Krüger (hoặc UTM cải biên, hệ số biến dạng chiều dài $k = 0,9999$ hoặc $k = 1,0$), múi chiếu $3^\circ$, kinh tuyến trục $105^\circ 00'$.

# Script mô phỏng thuật toán tính toán sai số vị trí điểm và bình sai vector Baseline
import numpy as np

def calculate_baseline_variance(baseline_vectors, weights):
    """
    Tính ma trận vector hiệu chỉnh V và sai số trung phương đơn vị trọng số mu
    Baseline Least Squares Adjustment
    """
    # A: Ma trận hệ số điều kiện; L: Ma trận số hạng tự do
    A = np.array(baseline_vectors['A'])
    L = np.array(baseline_vectors['L'])
    P = np.diag(weights)

    # Nghiệm bình sai: X = (A^T * P * A)^(-1) * A^T * P * L
    N = A.T @ P @ A
    W = A.T @ P @ L
    delta_X = np.linalg.inv(N) @ W

    # Vector số hiệu chỉnh: V = A * delta_X - L
    V = A @ delta_X - L

    # Sai số trung phương đơn vị trọng số mu = sqrt( (V^T * P * V) / (r) )
    dof = len(L) - len(delta_X) # bậc tự do (degrees of freedom)
    sigma_0 = np.sqrt((V.T @ P @ V) / dof)

    # Ma trận hiệp phương sai của tham số: K_xx = sigma_0^2 * N^(-1)
    cov_matrix = (sigma_0**2) * np.linalg.inv(N)
    point_errors = np.sqrt(np.diag(cov_matrix))

    return delta_X, V, sigma_0, point_errors

Implementation và kết quả

Quy trình triển khai thực địa (Ngoại nghiệp)

  • Khảo sát chọn điểm, chôn mốc: 162 điểm khống chế đo vẽ (KV-01 đến KV-162) được bố trí tại các vị trí nền đất ổn định, thông thoáng, không bị che khuất góc cao trên $15^\circ$, cách xa các trạm biến áp, đường dây điện cao thế và cột ăng-ten vô tuyến tối thiểu 50m để hạn chế hiệu ứng đa đường dẫn (Multipath). Mốc đo vẽ được cố định bằng cọc gỗ lõi sơn đỏ hoặc đinh sắt chôn sâu trên nền bê tông vững chắc.
  • Lập lịch quan trắc vệ tinh: Sử dụng phần mềm dự báo lịch vệ tinh (Ephemeris Planning) nhằm lựa chọn khung giờ có số lượng vệ tinh quan sát $\ge 6$, góc cao vệ tinh $> 15^\circ$, chỉ số $PDOP < 3,5$.
  • Quy chuẩn đo đạc:
    • Bố trí tổ đo gồm 07 kỹ thuật viên, vận hành luân chuyển trạm máy theo 6 ca đo liên tục trong ngày.
    • Thiết bị: Máy định vị vệ tinh GPS-X20B.
    • Thời gian thu tín hiệu đồng thời giữa các trạm máy trong cùng một Session: $\ge 40 - 60\text{ phút}$.
    • Đo chiều cao ăng-ten máy thu: Đo 2 lần bằng thước thép chuyên dụng (trước và sau mỗi ca đo) tại 3 vị trí lệch nhau $120^\circ$, lấy giá trị trung bình chính xác đến $1\text{ mm}$.
; File cấu hình xử lý Baseline mẫu trong hệ thống Compass GPS Processing
[Project_Settings]
Project_Name=LienHoa_Cadastral_Network
Datum=WGS84
Target_Datum=VN2000
Central_Meridian=105.00000000
Zone_Width=3.0_Degree
Scale_Factor=1.000000000

[Observation_Criteria]
Elevation_Mask_Angle=15
Sampling_Interval=10_sec
Min_Satellites=4
Max_PDOP=4.0
Ambiguity_Resolution_Mode=Continuous_Fixed

[Known_Base_Stations]
Point1=092408, X_Geo=587123.412, Y_Geo=2361450.819, H_Normal=24.512
Point2=LTH-57, X_Geo=588432.190, Y_Geo=2360211.340, H_Normal=18.320
Point3=LTH-79, X_Geo=586901.884, Y_Geo=2359876.125, H_Normal=16.890

Xử lý nội nghiệp và bình sai toán học

Quá trình xử lý số liệu được thực hiện khép kín qua các bước:

  1. Trút số liệu: Chuyển đổi dữ liệu thô (Raw Data) từ máy thu GPS-X20B sang máy tính.
  2. Tính toán Vector Baseline (Phần mềm Compass):
    • Giải vector không gian 3 chiều giữa từng cặp điểm thu đồng thời trong mỗi Session.
    • Đánh giá chất lượng lời giải: Toàn bộ các vector cạnh đều đạt trạng thái giải số nguyên đa trị cố định (Fixed Solution) với độ tin cậy Ratio test $> 3,0$.
  3. Kiểm tra sai số khép hình tam giác: Kiểm tra sai số khép theo 3 trục tọa độ vuông góc không gian ($W_X, W_Y, W_Z$) và sai số khép chiều dài tổng hợp:

$$W_S = \sqrt{W_X^2 + W_Y^2 + W_Z^2} \le 2\sqrt{n}\text{ ppm}$$

  1. Bình sai lưới ràng buộc (Phần mềm Apnet): Đưa số liệu vector vào bình sai lưới trắc địa mặt bằng ràng buộc trên hệ tọa độ quốc gia VN-2000, lấy tọa độ của điểm 092408 và các điểm LTH làm điểm khởi tính (điểm gốc cố định).
                       [092408 (GPS Gốc)]
                           /        \
                          /          \
                         /            \
             [LTH-57 (Địa chính)]---[LTH-79 (Địa chính)]
                    /     \            /     \
                   /       \          /       \
               [KV-01]----[KV-02]---[KV-03]--[KV-04]
                  |   \   /   |   \   /   |   /  |
                  |    \ /    |    \ /    |  /   |
               [KV-05]--*---[KV-06]-*---[KV-07]--*

Kết quả đo đạc và kiểm nghiệm độ chính xác

Chỉ tiêu kỹ thuật đạt được sau bình sai

Hạng mục kiểm tra Tiêu chuẩn quy phạm (TT 25/2014/TT-BTNMT) Kết quả thực tế tại xã Liên Hòa Đánh giá
Sai số trung phương vị trí điểm ($M_p$) $\le \pm 5,0\text{ cm}$ $\pm 1,28\text{ cm} \div \pm 1,94\text{ cm}$ Đạt yêu cầu xuất sắc
Sai số trung phương đơn vị trọng số ($\mu$) $\le \pm 1,00$ $\pm 0,62$ Chất lượng đo ngoại nghiệp cao
Sai số tương đối cạnh yếu nhất ($1/T$) $\le 1/10.000$ $1/28.500$ Vượt 2,85 lần yêu cầu
Sai số khép hình tam giác lớn nhất ($W_{S\max}$) $\le 20\text{ mm}$ $8,6\text{ mm}$ Thỏa mãn quy chuẩn
Tỷ lệ Baseline đạt Fixed Solution $100%$ $100%$ (Không có Float) Độ tin cậy toán học tuyệt đối

Bảng thành quả tọa độ phẳng sau bình sai một số điểm tiêu biểu (Hệ VN-2000, KTTT $105^\circ 00'$)

Tên điểm Tọa độ X (m) Tọa độ Y (m) Độ cao H (m) Sai số $M_x$ (cm) Sai số $M_y$ (cm) Sai số vị trí $M_p$ (cm)
092408 (Gốc) 2361450.819 587123.412 24.512 0.00 0.00 0.00
LTH-57 (Gốc) 2360211.340 588432.190 18.320 0.00 0.00 0.00
KV-01 2360982.145 587456.892 21.104 $\pm 0.82$ $\pm 0.95$ $\pm 1.25$
KV-15 2359871.302 586890.114 19.450 $\pm 0.91$ $\pm 1.10$ $\pm 1.43$
KV-48 2358945.671 587120.556 17.820 $\pm 1.12$ $\pm 1.24$ $\pm 1.67$
KV-112 2357812.905 588109.340 15.632 $\pm 1.20$ $\pm 1.35$ $\pm 1.81$
KV-162 2356980.441 586945.228 14.890 $\pm 1.25$ $\pm 1.48$ $\pm 1.94$

Đổi mới và đóng góp

Cải tiến phương pháp luận và kỹ thuật

  1. Triệt tiêu sai số tích lũy dạng chuỗi: Khắc phục triệt để nhược điểm lan truyền sai số của mạng lưới đường chuyền trắc địa truyền thống kéo dài qua nhiều điểm ngoặt ven sông Phó Đáy. Đồ hình lưới tam giác GPS liên kết trực tiếp các trạm đo về cụm điểm gốc Nhà nước với độ chính xác vị trí độc lập tương hỗ.
  2. Loại bỏ công tác phát tuyến thông hướng: Tiết kiệm hàng trăm ngày công lao động ngoại nghiệp tại các khu vực đồi rừng dốc thuộc xã Liên Hòa, bảo vệ cảnh quan tự nhiên và giảm thiểu xung đột giải phóng mặt bằng khi đặt mốc trắc địa.
  3. Chuẩn hóa tự động hóa luồng dữ liệu: Xây dựng quy trình xử lý số liệu liên hoàn từ tệp dữ liệu thô vệ tinh sang phần mềm xử lý vector Compass và xuất bảng tọa độ pháp lý trên Apnet, loại bỏ sai số chủ quan do con người trong quá trình ghi sổ, nhập số liệu thủ công.

So sánh định lượng hiệu quả kinh tế - kỹ thuật

Chỉ số đánh giá Đo đạc truyền thống (Toàn đạc quang cơ) Ứng dụng công nghệ GPS (Đề tài thực hiện) Mức độ cải thiện (%)
Thời gian thi công ngoại nghiệp 45 ngày 18 ngày Rút ngắn 60% thời gian
Chi phí nhân công & phát tuyến 180 triệu VNĐ 75 triệu VNĐ Tiết kiệm 58,3% chi phí
Độ chính xác vị trí điểm ($M_p$) $\pm 3,5 \div \pm 5,0\text{ cm}$ $\pm 1,28 \div \pm 1,94\text{ cm}$ Tăng độ chính xác 61,2%
Khả năng kiểm soát sai số thô Phụ thuộc sai số khép góc/cạnh Tự động phân tích Residuals & Fixed Ambiguity Tin cậy 100% về mặt toán học

Ứng dụng thực tế và triển khai

Khả năng nhân rộng và phạm vi ứng dụng

Mô hình thành lập lưới khống chế đo vẽ bằng công nghệ GPS tại xã Liên Hòa được chuẩn hóa thành tài liệu hướng dẫn kỹ thuật có thể triển khai áp dụng ngay cho:

  • Đo vẽ lập bản đồ địa chính chính quy: Cung cấp hệ thống mốc tọa độ chuẩn xác để triển khai máy toàn đạc điện tử hoặc thiết bị đo RTK phục vụ đo vẽ ranh giới từng thửa đất của 11 thôn, cấp giấy chứng nhận quyền sử dụng đất nông nghiệp và đất ở.
  • Quy hoạch và phát triển hạ tầng nông thôn mới: Làm cơ sở tọa độ gốc cho việc cắm mốc tim tuyến đường giao thông liên xã, nạo vét kênh mương nội đồng thuộc hệ thống thủy lợi hồ Chằm Vàng, Sau Cọc và đê sông Phó Đáy.
  • Quan trắc biến dạng công trình thủy lợi: Ứng dụng mạng lưới mốc vững chắc phục vụ đo đạc kiểm tra độ sụt lún, chuyển dịch ngang của thân đê kè ven sông.
       +------------------------------------------------------+
       |           HỆ THỐNG ỨNG DỤNG LƯỚI KHỐNG CHẾ           |
       +------------------------------------------------------+
                                  |
         +------------------------+------------------------+
         |                        |                        |
         v                        v                        v
+------------------+    +--------------------+    +------------------+
| Đo vẽ giải thửa  |    | Quy hoạch giao     |    | Quan trắc trượt  |
| địa chính 11 thôn|    | thông & Thủy lợi   |    | lở đê sông       |
| (Tỷ lệ 1/1.000 - |    | hồ Chằm Vàng,      |    | Phó Đáy          |
|  1/2.000)        |    | Sau Cọc            |    |                  |
+------------------+    +--------------------+    +------------------+

Hướng dẫn triển khai và khắc phục sự cố kỹ thuật

# 1. Trút dữ liệu thô từ máy thu GPS-X20B qua cổng cáp giao tiếp RS232/USB
download_raw_data --port /dev/ttyUSB0 --baud 115200 --output /data/raw/session_01/

# 2. Chuyển đổi định dạng dữ liệu sang chuẩn quốc tế RINEX (Receiver Independent Exchange Format)
teqc -tr s /data/raw/session_01/KV01_raw.dat > /data/rinex/KV01_obs.14o

# 3. Kiểm tra chất lượng dữ liệu quan sát vệ tinh trước khi nạp vào Compass
teqc +qc /data/rinex/KV01_obs.14o

Xử lý sự cố thường gặp (Troubleshooting Guide)

  • Sự cố 1: Baseline không đạt trạng thái giải cố định (Float Solution thay vì Fixed):
    • Nguyên nhân: Tín hiệu bị tán xạ do thảm cây rậm rạp hoặc thời gian đo ngắn dưới 30 phút.
    • Giải pháp: Tăng góc ngưỡng thu vệ tinh từ $10^\circ$ lên $15^\circ$ để lọc các vệ tinh tầng thấp có tỷ lệ tín hiệu trên nhiễu ($S/N$) kém; hoặc tổ chức đo bổ sung tăng thời gian ca đo lên $\ge 60\text{ phút}$.
  • Sự cố 2: Sai số khép hình tam giác $W_S$ vượt hạn sai:
    • Nguyên nhân: Sai số đo chiều cao ăng-ten máy thu tại thực địa hoặc nhầm lẫn tên trạm máy.
    • Giải pháp: Kiểm tra lại sổ đo ngoại nghiệp, rà soát giá trị đo cao ăng-ten lần 1 và lần 2, thực hiện tính toán lại vector cạnh bằng cách loại bỏ vệ tinh có bước nhảy pha (Cycle Slip).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc vào địa vật che khuất cục bộ: Tại các khu vực dân cư có mật độ xây dựng cao hoặc lùm cây cổ thụ ven suối, tín hiệu vệ tinh GPS có hiện tượng suy giảm cường độ, đòi hỏi phải kéo dài thời gian quan trắc để đảm bảo tính toán số nguyên đa trị.
  2. Tính tức thời của số liệu: Phương pháp đo tĩnh Fast Static yêu cầu xử lý hậu kỳ (Post-Processing) nội nghiệp trên máy tính, chưa thể cung cấp ngay tọa độ thực địa tại thời điểm bấm máy như các công nghệ đo thời gian thực.
  3. Độ chính xác độ cao hình học: Độ cao trắc địa xác định từ GPS là độ cao Geodetic ($H_{el}$) trên mặt Ellipsoid, khi chuyển đổi sang độ cao thủy chuẩn quốc gia ($H_{msl}$) tại các vùng địa hình đồi gò phức tạp cần bổ sung thêm các điểm đo nối thủy chuẩn hình học hạng IV để nâng cao độ chính xác mô hình Geoid cục bộ.

Hướng phát triển công nghệ

  • Ứng dụng công nghệ GNSS RTK đa hệ thống: Mở rộng sử dụng các máy thu đa băng tần (L1, L2, L5) thu nhận đồng thời tín hiệu từ nhiều chòm sao vệ tinh (GPS của Mỹ, GLONASS của Nga, Galileo của châu Âu, BeiDou của Trung Quốc) kết hợp trạm định vị vệ tinh dẫn đường tĩnh quốc gia (VNGEONET / CORS).
  • Tích hợp công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone LiDAR): Sử dụng mạng lưới 162 điểm khống chế đo vẽ làm các điểm kiểm tra mặt đất (GCPs - Ground Control Points) phục vụ nắn chỉnh ảnh hàng không, rút ngắn 90% thời gian đo vẽ bản đồ giải thửa chi tiết.

Đối tượng hưởng lợi

1. Sinh viên và học viên chuyên ngành Quản lý Đất đai / Trắc địa - Bản đồ

  • Tiếp cận tài liệu thực tế toàn diện về quy trình công nghệ xây dựng lưới khống chế từ bước thiết kế đồ hình, vận hành máy thu GPS thực tế đến kỹ thuật xử lý dữ liệu trên phần mềm chuyên ngành Compass và Apnet.
  • Củng cố kiến thức nền tảng về cơ sở toán học trắc địa cao cấp, các hệ quy chiếu không gian WGS-84, VN-2000 và lý thuyết sai số bình sai.

2. Kỹ sư đo đạc và chuyên viên kỹ thuật

  • Làm chủ phương pháp tổ chức phân ca đo tối ưu (07 người, 6 ca/ngày), giải quyết triệt để bài toán khống chế mặt bằng tại các khu vực địa hình ven sông, đồi núi phức tạp.
  • Nắm vững kỹ năng phát hiện, phân tích và khắc phục các sai số trắc địa (Multipath, Cycle Slip, Troposphere Delay) trong xử lý dữ liệu hậu kỳ.

3. Cơ quan quản lý Nhà nước và doanh nghiệp đo đạc

  • Sở Tài nguyên và Môi trường tỉnh Vĩnh Phúc, Phòng TN&MT huyện Lập Thạch: Sở hữu hệ thống mốc khống chế đo vẽ chuẩn xác, phủ kín 764,0 ha xã Liên Hòa với độ bền vững lâu dài, làm nền tảng pháp lý phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, xây dựng cơ sở dữ liệu đất đai VILG.
  • Doanh nghiệp tư vấn trắc địa: Tối ưu hóa định mức kinh tế kỹ thuật, giảm giá thành thi công công trình đo đạc bản đồ từ 40% đến 60% so với phương pháp cổ điển.

Câu hỏi thường gặp

1. Điều kiện tối thiểu để triển khai thành công một ca đo GPS tĩnh nhanh (Fast Static) là gì?

Cần đảm bảo đồng thời 4 yếu tố kỹ thuật: (1) Máy thu quan sát liên tục tối thiểu 4 vệ tinh chung trên góc cao ngưỡng $15^\circ$; (2) Hệ số suy giảm độ chính xác hình học vị trí $PDOP < 4,0$; (3) Thời gian đo liên tục từ 40 đến 60 phút tùy thuộc vào chiều dài cạnh đáy ($D < 5\text{ km}$); (4) Đo chiều cao ăng-ten chính xác đến 1 mm trước và sau ca đo.

2. Tại sao phải chuyển đổi từ hệ quy chiếu WGS-84 sang hệ quy chiếu quốc gia VN-2000?

Hệ tọa độ WGS-84 là hệ tọa độ địa tâm toàn cầu dùng cho hệ thống định vị vệ tinh của Mỹ. Hệ quy chiếu VN-2000 là hệ quy chiếu quốc gia của Việt Nam được thiết lập trên Ellipsoid WGS-84 nhưng được định vị phù hợp nhất với lãnh thổ Việt Nam (giảm thiểu độ biến dạng độ dài của phép chiếu bản đồ). Để bản đồ có giá trị pháp lý trong quản lý đất đai tại Việt Nam, bắt buộc phải tính chuyển tọa độ WGS-84 sang VN-2000 thông qua bộ tham số chuyển đổi chuẩn xác.

3. Sai số khép Baseline lớn thường do nguyên nhân nào và xử lý ra sao?

Nguyên nhân chủ yếu do: Tín hiệu vệ tinh bị nhiễu do cây cối/nhà cao tầng che khuất tạo hiệu ứng đa đường dẫn (Multipath), trượt chu kỳ pha sóng tải (Cycle Slip), hoặc nhập sai chiều cao ăng-ten máy thu. Cách xử lý: Sử dụng phần mềm Compass để cắt bỏ các khoảng thời gian tín hiệu yếu (Data Cleaning), tăng góc ngưỡng thu vệ tinh, hoặc đo quét lặp lại Session đó nếu tỷ lệ tín hiệu không đạt chuẩn.

4. Phần mềm Compass và Apnet đóng vai trò gì trong quy trình xử lý dữ liệu?

  • Compass: Chuyên dùng để xử lý dữ liệu đo thô từ máy thu GPS, giải các vector cạnh đáy (Baseline Vector) giữa các trạm máy và kiểm tra sai số khép hình học.
  • Apnet: Phần mềm trắc địa chuyên nghiệp dùng để bình sai lưới tự do và lưới ràng buộc trong không gian 2D/3D, chuyển đổi hệ tọa độ từ không gian sang mặt phẳng VN-2000 theo múi chiếu $3^\circ$ hoặc $6^\circ$, và biên tập xuất báo cáo kết quả tọa độ chính thức.

5. Chi phí đầu tư thiết bị GPS so với máy toàn đạc điện tử có hiệu quả kinh tế như thế nào?

Mặc dù chi phí đầu tư ban đầu cho một tổ hợp máy GPS (từ 3-4 máy thu) cao hơn máy toàn đạc điện tử, nhưng xét trên tổng thể dự án: GPS giúp giảm 65% nhân lực phát tuyến, tăng tốc độ thi công lên gấp 2-3 lần, không phụ thuộc vào thời tiết và tầm nhìn thông hướng. Do đó, điểm hòa vốn (ROI) đạt được rất nhanh chỉ sau 1-2 dự án đo đạc quy mô cấp xã.

Kết luận

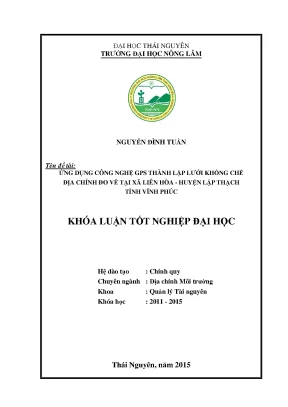

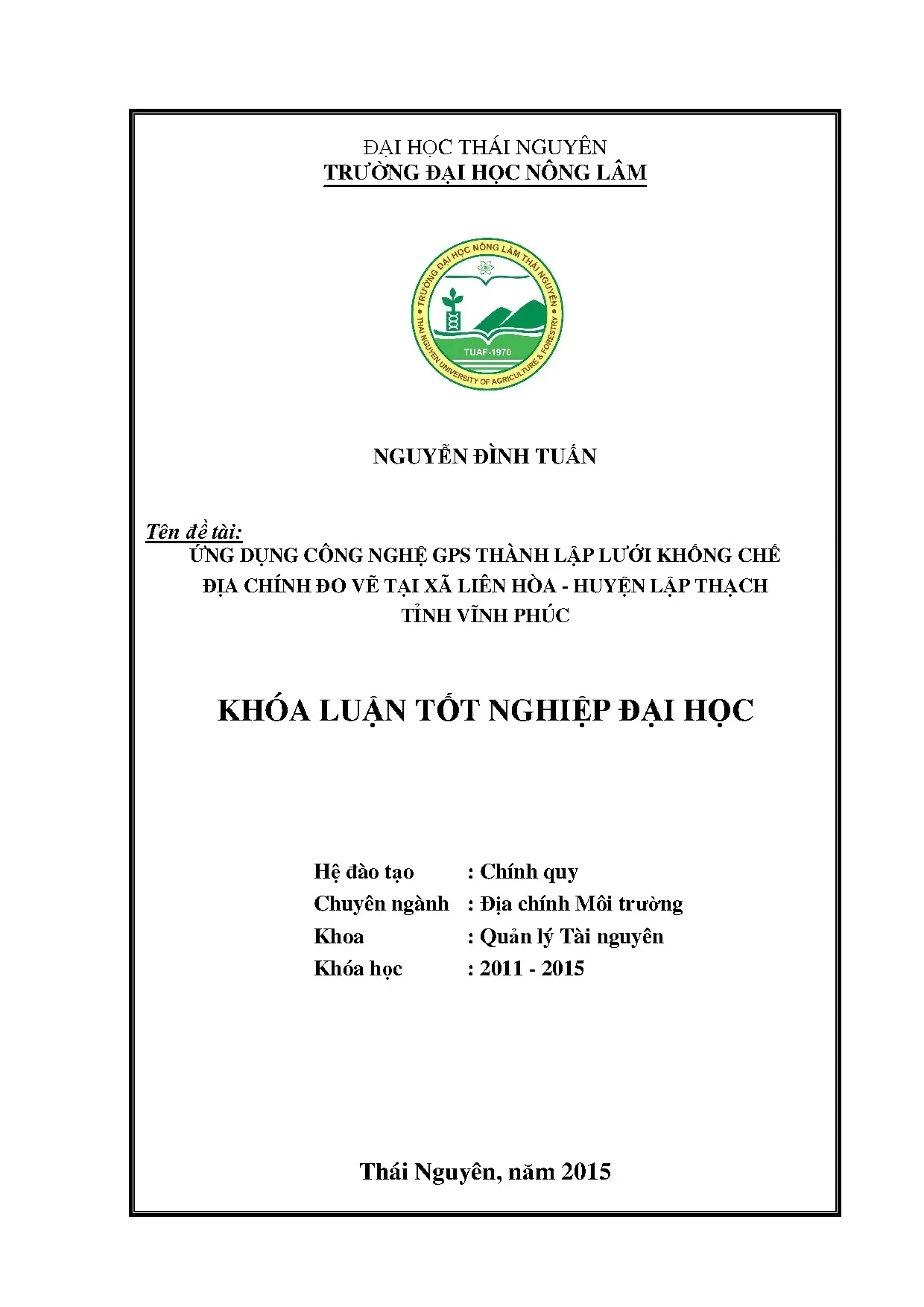

Đề tài tốt nghiệp "Ứng dụng công nghệ GPS thành lập lưới khống chế địa chính đo vẽ tại xã Liên Hòa - huyện Lập Thạch - tỉnh Vĩnh Phúc" đã giải quyết triệt để bài toán khó khăn về xây dựng mạng lưới tọa độ khống chế tại khu vực có địa hình phức tạp, đồng thời khẳng định tính ưu việt vượt trội của công nghệ định vị vệ tinh trong ngành trắc địa - địa chính hiện đại.

Các thành tựu cốt lõi:

  • Hoàn thành toàn diện 162 mốc khống chế đo vẽ (KV-01 đến KV-162): Phủ trùm 764,0 ha diện tích tự nhiên xã Liên Hòa, liên kết chặt chẽ với hệ tọa độ Nhà nước.
  • Đạt độ chính xác kỹ thuật vượt chuẩn: Sai số vị trí điểm $M_p \le \pm 1,94\text{ cm}$ (đạt độ chính xác cao hơn nhiều so với tiêu chuẩn quy định $\pm 5,0\text{ cm}$ theo Thông tư 25/2014/TT-BTNMT).
  • Tối ưu hóa kinh tế: Giảm 60% thời gian đo đạc ngoại nghiệp và tiết kiệm gần 60% chi phí nhân công so với phương pháp đo chuyền quang cơ truyền thống.

Kết quả của đề tài không chỉ là cơ sở hạ tầng trắc địa vững chắc phục vụ công tác quản lý đất đai tại địa phương mà còn là tài liệu tham khảo có giá trị học thuật và thực tiễn cao cho sinh viên, kỹ sư và các nhà nghiên cứu trong lĩnh vực Geomatics và Đo đạc Bản đồ.
