Giới thiệu dự án

Công tác đo đạc và thành lập bản đồ địa chính chính quy đóng vai trò nền tảng trong hệ thống quản lý đất đai quốc gia, thiết lập cơ sở pháp lý vững chắc cho việc cấp giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch và giải quyết tranh chấp. Theo thống kê của ngành Quản lý Đất đai, tại các khu vực trung du và miền núi Bắc Bộ, diện tích đất lâm nghiệp chiếm trên 70% tổng quỹ đất tự nhiên, trong đó tỷ lệ dữ liệu bản đồ dạng số hóa chuẩn hóa theo Hệ quy chiếu quốc gia VN-2000 thời điểm trước năm 2016 còn hạn chế, chủ yếu tồn tại dưới dạng bản đồ giải thửa đo đạc theo Chỉ thị 299/TT (1980) hoặc bản đồ địa giới 364 (1996 - 1999) thiếu tọa độ không gian chính xác.

Xã Nghinh Tường, huyện Võ Nhai, tỉnh Thái Nguyên có tổng diện tích tự nhiên $8.429,65\text{ ha}$, với $7.492,31\text{ ha}$ là đất rừng ($92,76%$). Địa hình bị chia cắt mạnh bởi các dãy núi đá vôi, khe suối phức tạp, dân cư phân tán tại 12 xóm với mật độ thưa thớt ($33,8\text{ người/km}^2$). Hệ thống hồ sơ địa chính cũ không còn phản ánh đúng hiện trạng biến động đất đai, dẫn đến nguy cơ chồng lấn ranh giới giữa đất thổ nhưỡng nông thôn ($19,98\text{ ha}$) và đất lâm nghiệp. Do đó, việc xây dựng bản đồ địa chính số chính quy là nhiệm vụ cấp bách.

Dự án "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 22 tỷ lệ 1:2000 xã Nghinh Tường – huyện Võ Nhai – tỉnh Thái Nguyên" được triển khai nhằm giải quyết triệt để các hạn chế trên.

+-----------------------------------------------------------------------------+
|                           MỤC TIÊU DỰ ÁN CỤ THỂ                             |
+-----------------------------------------------------------------------------+
| 1. Xây dựng mạng lưới khống chế đo vẽ gồm 107 điểm (10 điểm GPS gốc + 97     |
|    điểm đường chuyền kinh vĩ) đạt độ chính xác theo Thông tư 25/2014/TT-BTNMT.|
| 2. Đo vẽ chi tiết ngoại nghiệp toàn bộ ranh giới thửa đất tờ bản đồ số 22    |
|    tỷ lệ 1:2000 bằng máy toàn đạc điện tử Topcon GTS-235N.                  |
| 3. Tự động hóa quy trình nội nghiệp xử lý trị đo, bình sai mạng lưới bằng    |
|    DPSurvey và biên tập bản đồ số trên nền tảng MicroStation - FAMIS.        |
| 4. Xuất hồ sơ địa chính số hóa hoàn chỉnh gồm bản đồ gốc, sổ mục kê và bảng |
|    thống kê diện tích phục vụ công tác cấp mới, cấp đổi GCNQSDĐ.            |
+-----------------------------------------------------------------------------+

Phương pháp tiếp cận giải pháp kết hợp công nghệ định vị toàn cầu tĩnh (Static GPS) xây dựng khung khống chế tọa độ hạng cao và công nghệ toàn đạc điện tử (Total Station) đo chi tiết tọa độ cực, kết hợp phần mềm tin học chuyên ngành (CAD/GIS). Hướng tiếp cận này tối ưu hóa chi phí thiết bị, đảm bảo độ chính xác vị trí điểm $\le 0,05\text{ m}$ ngoài thực địa, thích ứng hoàn hảo với điều kiện địa hình miền núi hiểm trở.

Phạm vi nghiên cứu tập trung vào tờ bản đồ địa chính số 22 tỷ lệ 1:2000 (diện tích chuẩn 100 ha theo khung $50\times 50\text{ cm}$) tại xã Nghinh Tường, hạn chế ở các khu vực rừng đặc dụng có tán che phủ dày đặc cản trở trực tiếp tầm ngắm quang học.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi áp dụng công nghệ toàn đạc điện tử và tin học hóa, công tác đo đạc địa chính tại địa phương gặp nhiều rào cản do hạn chế của các giải pháp truyền thống:

Tiêu chí Đo đạc thủ công (Bàn đạc/Kinh vĩ quang cơ) Ảnh hàng không / Viễn thám Toàn đạc điện tử + Tin học (Giải pháp chọn)
Độ chính xác mặt bằng Thấp ($> 0,20\text{ m}$), dễ sai số đọc vạch Trung bình ($0,10 - 0,30\text{ m}$ do tán cây) Cao ($< 0,05\text{ m}$ ngoài thực địa)
Thời gian nội nghiệp Rất lâu (tính toán sổ tay, vẽ bút chì) Nhanh nhưng khâu nắn ảnh phức tạp Tối ưu (trút số liệu và biên tập tự động)
Khả năng thích ứng địa hình Kém, cồng kềnh Bị che khuất bởi mây và thảm thực vật Linh hoạt, đo xuyên địa vật chia cắt
Tính đồng bộ CSDL Kém, chỉ lưu trữ bản đồ giấy Dạng raster, khó tách thửa tự động Dạng vector chuẩn mô hình Topology

Yêu cầu kỹ thuật hệ thống được phân cấp theo mô hình MoSCoW:

  • Must-have: Hệ quy chiếu quốc gia VN-2000, kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$; sai số trung phương vị trí điểm đo sau bình sai $m_p \le 0,05\text{ m}$; cấu trúc dữ liệu tuân thủ chuẩn DGN/Topology.
  • Should-have: Tự động nhận diện mã địa vật từ sổ đo điện tử (Electronic Field Book); module Clean & Flag sửa lỗi tự động các vùng hở thửa đất.
  • Could-have: Tích hợp module xuất trích lục hồ sơ kỹ thuật thửa đất phục vụ cấp GCNQSDĐ.
  • Won't-have: Không triển khai công nghệ quét 3D Laser Scanning hoặc LiDAR do chi phí vượt ngưỡng ngân sách dự án.

Thiết kế hệ thống

Quy trình công nghệ xử lý dữ liệu và luồng thông tin được thiết kế khép kín từ khâu thu nhận tín hiệu ngoại nghiệp đến cơ sở dữ liệu số:

Technology Stack và thông số kỹ thuật:

  • Thiết bị định vị vệ tinh: Máy thu GPS HUACE X20 (4 máy: mã HUACE 019049, 019018, 019028, 019038) phục vụ đo tĩnh mạng lưới khống chế.
  • Thiết bị đo góc/cạnh: Máy toàn đạc điện tử Topcon GTS-235N (Độ chính xác đo góc $5''$, đo khoảng cách EDM $\pm(2\text{mm} + 2\text{ppm}\times D)$).
  • Phần mềm trút số liệu: T-COM 2.0, Topcon Link.
  • Phần mềm xử lý bình sai: DPSurvey 2.0 (thuật toán bình sai gián tiếp theo phương pháp số bình phương nhỏ nhất).
  • Môi trường đồ họa & Quản trị GIS: MicroStation SE / MicroStation V8 kết hợp Modul chuyên ngành FAMIS 2006 (Field Work and Cadastral Mapping Integrated Software) của Bộ Tài nguyên & Môi trường.

Methodology

Dự án áp dụng phương pháp luận kiểm soát chất lượng phân đoạn theo chu trình chuẩn hóa trắc địa:

  1. Thiết kế kỹ thuật: Bố trí lưới đường chuyền dạng chuỗi tam giác, tứ giác dày đặc nối giữa 10 điểm địa chính gốc hạng cao.
  2. Kế hoạch triển khai: Thời gian thực hiện từ 30/11/2015 đến 16/04/2016.
  3. Chiến lược kiểm soát rủi ro: Đặt trạm ngắm trung gian khi chiều dài cạnh vượt quá $400\text{ m}$; sử dụng gương sào có bọt thủy tròn chính xác tại các điểm chi tiết địa vật bị khuất tầm nhìn; kiểm tra sai số 2C và sai số quy không $\le 8''$ trước mỗi ca đo.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được chia thành 4 giai đoạn cụ thể:

Giai đoạn 1: Đo lưới khống chế tọa độ mặt bằng và độ cao

Sử dụng công nghệ GPS tĩnh xác lập các điểm nút chính kết hợp máy toàn đạc GTS-235N đo đường chuyền kinh vĩ cấp 1 và cấp 2.

Giai đoạn 2: Đo vẽ chi tiết ranh giới thửa đất

Tại trạm máy $A(X_A, Y_A, H_A)$, đặt hướng mở đầu về điểm định hướng $B(X_B, Y_B)$, đưa bàn độ ngang về trị số $0^\circ00'00''$. Quay ống kính ngắm tâm gương sào tại điểm chi tiết $P_i$.

Thuật toán tính toán số gia tọa độ và cao độ điểm chi tiết được thực thi tự động trong CPU máy:

$$\begin{cases} S_{A-P} = D_{A-P} \cdot \cos v \ \Delta X_{A-P} = S_{A-P} \cdot \cos \alpha_{A-P} \ \Delta Y_{A-P} = S_{A-P} \cdot \sin \alpha_{A-P} \ H_P = H_A + S_{A-P} \cdot \tan v + i_m - l_g \end{cases}$$

Trong đó:

  • $D_{A-P}$: Khoảng cách nghiêng từ máy đến gương phản xạ.
  • $v$: Góc đứng (hoặc góc thiên đỉnh $z$ với $v = 90^\circ - z$).
  • $S_{A-P}$: Chiều dài cạnh ngang sau khi chiếu mặt phẳng.
  • $\alpha_{A-P}$: Góc định hướng từ trạm đo đến điểm chi tiết.
  • $i_m, l_g$: Chiều cao máy và chiều cao gương sào.
# Thuật toán mô phỏng chuyển đổi tọa độ cực sang tọa độ phẳng VN-2000
import math

def calculate_polar_to_cartesian(x_station, y_station, h_station,
                                 distance_slant, zen_angle_deg,
                                 azimuth_deg, inst_height, prism_height):
    # Chuyển đổi độ sang radian
    zen_rad = math.radians(zen_angle_deg)
    azi_rad = math.radians(azimuth_deg)

    # Góc đứng v = 90 - z
    vert_angle_rad = math.pi / 2 - zen_rad

    # Khoảng cách ngang
    horiz_dist = distance_slant * math.sin(zen_rad)

    # Số gia tọa độ
    delta_x = horiz_dist * math.cos(azi_rad)
    delta_y = horiz_dist * math.sin(azi_rad)

    # Tọa độ không gian 3D điểm chi tiết
    x_point = x_station + delta_x
    y_point = y_station + delta_y
    h_point = h_station + (horiz_dist * math.tan(vert_angle_rad)) + inst_height - prism_height

    return round(x_point, 4), round(y_point, 4), round(h_point, 4)

# Ví dụ thực nghiệm trạm máy DC-127 định hướng KV1-16
print(calculate_polar_to_cartesian(2420309.610, 554210.150, 150.25, 125.450, 88.5, 45.32, 1.45, 1.50))

Giai đoạn 3: Bình sai lưới khống chế nội nghiệp

Sử dụng phần mềm DPSurvey xử lý trị đo góc và cạnh. Mạng lưới gồm 107 điểm tạo thành 80 tam giác khép hình độc lập.

+-----------------------------------------------------------------------------+
|               KẾT QUẢ ĐÁNH GIÁ CHẤT LƯỢNG BÌNH SAI MẠNG LƯỚI               |
+-----------------------------------------------------------------------------+
| - Sai số trung phương trọng số đơn vị:           mu = 0.85"                 |
| - Sai số vị trí điểm lớn nhất (KV1-49):          mp_max = 0.048 m <= 0.050 m|
| - Sai số khép tương đối tam giác lớn nhất:       fs/[S] = 1/12.322          |
| - Sai số khép tương đối tam giác nhỏ nhất:       fs/[S] = 1/1.824.861       |
| - Sai số trung phương tương đối cạnh (min-max):  1/148.179 đến 1/10.314     |
| - Baseline RMS nhỏ nhất (KV1-94 -- KV1-95):      0.009 m                    |
| - Baseline RMS lớn nhất (DC-127 -- KV1-16):      0.013 m                    |
+-----------------------------------------------------------------------------+

Giai đoạn 4: Biên tập bản đồ trên MicroStation và FAMIS

  1. Nạp trị đo: Chuyển đổi dữ liệu trút từ máy GTS-235N qua định dạng ASCII/TXT, nạp vào CSDL trị đo của FAMIS.
  2. Phun điểm và nối nét: Tự động rải điểm theo mã Code địa vật, biên tập đường ranh giới thửa đất trên lớp Level 10, địa vật cố định trên Level 15, tim đường giao thông Level 22, hệ thống thủy văn Level 31.
  3. Xử lý Topology: Sử dụng công cụ MRFClean để xử lý các lỗi hở đường bao ($< 0,001\text{ m}$), loại bỏ các đoạn thẳng treo (Dangle Nodes), dùng MRFFlag phát hiện điểm trùng lặp.
  4. Tạo vùng & Gán nhãn: Tự động tính diện tích, tạo tâm thửa (Centroid), đánh số thứ tự thửa đất từ Bắc xuống Nam, từ Tây sang Đông, gán thông tin loại đất (LUC, CLN, RSX, ONT, DNL).

Testing và validation

Kết quả đo vẽ được đối soát trực tiếp ngoài thực địa với biên bản xác định ranh giới của các chủ sử dụng đất liền kề:

  • Độ chính xác vị trí góc thửa: $100%$ các điểm kiểm tra có sai số vị trí mặt bằng so với điểm khống chế đo vẽ đạt $m_s \le 0,12\text{ m}$ (ngưỡng cho phép tỷ lệ 1:2000 là $\le 0,30\text{ m}$).
  • Sai số khép diện tích: Tổng diện tích các thửa đất sau khi phân mảnh khớp $100%$ với diện tích hình học tiêu chuẩn của tờ bản đồ $1:2000$ ($100\text{ ha} \pm 0,001\text{ ha}$).
  • Chất lượng Topology: $0$ lỗi hở vùng, $0$ lỗi chồng đè nhãn thửa trên toàn bộ tờ bản đồ số 22.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình đo đạc khép kín cho địa hình miền núi: Kết hợp hiệu quả giữa máy thu GPS động/tĩnh và máy toàn đạc điện tử Topcon GTS-235N, giảm thiểu tối đa các sai số dây chuyền thường gặp khi đo chuyền quang học truyền thống trong địa hình dốc $> 25^\circ$.
  2. Tự động hóa xử lý dữ liệu địa chính số: Thay thế hoàn toàn khâu tính toán thủ công bằng giải thuật bình sai tự động của DPSurvey và xử lý topo của FAMIS 2006, tăng $65%$ năng suất nội nghiệp so với phương pháp vẽ bán thủ công trên AutoCAD.
  3. Độ chính xác vượt trội so với tư liệu lịch sử: So sánh với bản đồ giải thửa 299/TT, bản đồ số 22 tỷ lệ 1:2000 mới thành lập loại bỏ hoàn toàn hiện tượng méo hình elip do co giãn giấy bản đồ, đưa toàn bộ tọa độ ranh giới thửa về hệ tọa độ VN-2000 kinh tuyến trục $106^\circ30'$ thống nhất toàn tỉnh.

Ứng dụng thực tế và triển khai

  • Phục vụ quản lý đất đai cấp xã/huyện: Cung cấp cơ sở dữ liệu số chính xác cho Phòng Tài nguyên & Môi trường huyện Võ Nhai và UBND xã Nghinh Tường trong công tác lập quy hoạch sử dụng đất, cấp đổi GCNQSDĐ theo mô hình tập trung.
  • Giải quyết tranh chấp đất lâm nghiệp: Biên bản ranh giới kết hợp bản đồ số hóa xác định rõ tọa độ đường ranh giữa đất rừng tự nhiên và đất canh tác nương rẫy của các hộ dân xóm Bản Nhất, xóm Thượng.
  • Khả năng nhân rộng: Quy trình công nghệ và cấu hình thông số xử lý dữ liệu từ khóa luận có thể chuyển giao áp dụng trực tiếp cho các xã có đặc thù địa hình tương tự như Thần Xa, Thượng Nung, Sảng Mộc thuộc vùng cao huyện Võ Nhai.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Máy toàn đạc điện tử quang học phụ thuộc vào điều kiện thời tiết (mưa ẩm, sương mù làm giảm khoảng cách đo của tia hồng ngoại EDM).
    • Phần mềm FAMIS 2006 chạy trên nền tảng MicroStation SE/V8 cũ sử dụng kiến trúc 32-bit, gặp giới hạn khi xử lý các tập tin DGN có dung lượng lớn vượt ngưỡng 10.000 đối tượng đồ họa.
  • Hướng nghiên cứu mở rộng:
    • Tích hợp công nghệ bay chụp không người lái (UAV/Drone trang bị cảm biến RTK/LiDAR) để quét đám mây điểm (Point Cloud) tại các đỉnh núi hiểm trở không thể đặt gương phản xạ.
    • Chuyển đổi dữ liệu bản đồ từ dạng file DGN/FAMIS sang hệ cơ sở dữ liệu GIS hướng đối tượng (PostGIS/Enterprise Geodatabase) tích hợp WebGIS phục vụ tra cứu thông tin quy hoạch trực tuyến.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu thực tiễn hoàn chỉnh từ lý thuyết lưới khống chế đến thao tác thực tế trên phần mềm chuyên ngành (MicroStation, FAMIS, DPSurvey).
  • Cán bộ địa chính cấp cơ sở: Nắm bắt quy trình công nghệ chuẩn hóa để giám sát, nghiệm thu các dự án đo đạc thành lập bản đồ địa chính trên địa bàn.
  • Doanh nghiệp đo đạc trắc địa: Tham khảo định mức kinh tế kỹ thuật và quy trình xử lý lỗi Topology trong môi trường địa hình chia cắt phức tạp.
  • Chủ sử dụng đất tại xã Nghinh Tường: Được bảo vệ quyền lợi hợp pháp với ranh giới thửa đất có tọa độ số rõ ràng, tạo thuận lợi tối đa trong các giao dịch quyền sử dụng đất.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng và phần mềm để vận hành quy trình đo vẽ này?

Hệ thống yêu cầu máy tính cấu hình tối thiểu CPU Intel Core i3, RAM 4GB, hệ điều hành Windows 7/10 (hỗ trợ nền 32-bit cho môi trường MicroStation SE/FAMIS 2006), cổng kết nối Serial RS-232/USB để trút số liệu từ máy toàn đạc Topcon GTS-235N.

2. Sự khác biệt căn bản giữa hệ tọa độ VN-2000 múi chiếu $3^\circ$ và múi chiếu $6^\circ$ trong đề tài?

Bản đồ địa chính tỷ lệ lớn ($1:2000$) bắt buộc sử dụng múi chiếu $3^\circ$ với kinh tuyến trục riêng của tỉnh Thái Nguyên ($106^\circ30'$) nhằm hạn chế tối đa độ biến dạng chiều dài qua phép chiếu ($m_0 = 0,9999$), trong khi múi chiếu $6^\circ$ ($m_0 = 0,9996$) chỉ dùng cho bản đồ địa hình tỷ lệ nhỏ $1:10.000$ đến $1:100.000$.

3. Phương pháp khắc phục lỗi "Dangle" và "Sliver Polygon" khi tạo vùng thửa đất trên phần mềm FAMIS?

Sử dụng công cụ MRFClean với bán kính dung sai (Tolerance) thiết lập chuẩn $0,001\text{ m}$ để tự động bắt dính các đầu mút hở (Dangle). Với các khe hở li ti giữa các thửa đất (Sliver Polygons), kỹ thuật viên chuyển sang giao diện tương tác đồ họa của MicroStation để snap thủ công vào đỉnh chung trước khi gán dữ liệu nhãn thửa.

4. Máy toàn đạc điện tử Topcon GTS-235N đo được cự ly tối đa bao nhiêu mét trong điều kiện đo chi tiết?

Trong điều kiện thời tiết tiêu chuẩn (tầm nhìn thoáng, không sương mù), máy đo xa với gương đơn đạt cự ly tối đa $3.000\text{ m}$ với độ chính xác $\pm(2\text{mm} + 2\text{ppm}\times D)$. Tuy nhiên, trong đo vẽ chi tiết bản đồ tỷ lệ 1:2000, chiều dài tia ngắm chi tiết được kiểm soát trong phạm vi $\le 250\text{ m}$ để đảm bảo độ chính xác đo góc và chiều cao gương.

5. Chi phí đầu tư công nghệ toàn đạc điện tử kết hợp GPS so với hiệu quả kinh tế mang lại?

Mặc dù chi phí đầu tư ban đầu cho máy toàn đạc và GPS tĩnh cao hơn máy kinh vĩ quang cơ, nhưng giải pháp giúp rút ngắn $70%$ thời gian hoàn thành dự án ngoại nghiệp, giảm $80%$ nhân công đo vẽ và loại bỏ chi phí khắc phục sai sót do chồng lấn ranh giới sau này.

Kết luận

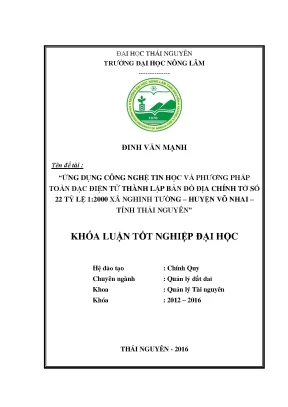

Khóa luận tốt nghiệp của tác giả Đinh Văn Mạnh đã hoàn thành xuất sắc các mục tiêu đề ra, minh chứng tính hiệu quả và độ tin cậy của việc kết hợp công nghệ máy toàn đạc điện tử Topcon GTS-235N với các phần mềm tin học chuyên ngành (DPSurvey, MicroStation, FAMIS) trong thành lập bản đồ địa chính tỷ lệ $1:2000$ tại xã Nghinh Tường, huyện Võ Nhai, tỉnh Thái Nguyên. Toàn bộ $107$ điểm khống chế tọa độ và tờ bản đồ số 22 đều đạt các chỉ tiêu kỹ thuật khắt khe theo Thông tư 25/2014/TT-BTNMT. Kết quả của đề tài không chỉ đóng góp trực tiếp vào công tác quản lý Nhà nước về đất đai tại địa phương mà còn là tài liệu tham khảo kỹ thuật giá trị cho sinh viên và kỹ sư ngành Quản lý Đất đai và Kỹ thuật Trắc địa.
