Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đòi hỏi hệ thống tư liệu không gian đạt độ chính xác cao, tính pháp lý chặt chẽ và khả năng tích hợp linh hoạt vào cơ sở dữ liệu địa chính số. Tại Việt Nam, việc hoàn thiện hồ sơ địa chính và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) theo tinh thần Luật Đất đai năm 2013 và Thông tư 25/2014/TT-BTNMT là nhiệm vụ trọng tâm của ngành Tài nguyên và Môi trường.

Xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc có tổng diện tích tự nhiên là 366,23 ha với 895 hộ dân và 3.248 nhân khẩu. Quá trình phát triển kinh tế – xã hội làm biến động ranh giới sử dụng đất diễn ra phức tạp, đặc biệt là tình trạng chuyển mục đích sử dụng, lấn chiếm hành lang giao thông và tách/hợp thửa tự phát. Thực trạng hồ sơ địa chính cũ tại địa phương còn tồn tại nhiều bất cập: bản đồ giải thửa phân tán, sai lệch tọa độ cục bộ, chưa đồng bộ về hệ quy chiếu quốc gia VN-2000, gây khó khăn lớn cho công tác đăng ký đất đai, quy hoạch và giải quyết khiếu nại tranh chấp.

Dự án "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 3 tỷ lệ 1:1000 xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc" được thực hiện nhằm giải quyết dứt điểm các điểm nghẽn kỹ thuật nêu trên.

                  QUY TRÌNH TỔNG QUAN HỆ THỐNG
+-----------------------------------------------------------------+
|  Khảo sát thực địa -> Thu thập 7 mốc địa chính hạng cao GPS    |
+-------------------------------+---------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|  Xây dựng lưới KV1, KV2 (61 điểm) -> Bình sai GPSPro/Pronet     |
+-------------------------------+---------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|  Đo chi tiết bằng Toàn đạc điện tử NTS-312B (Phương pháp cực)  |
+-------------------------------+---------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|  Trút dữ liệu TOP2AS -> Biên tập Topology (MicroStation & FAMIS)|
+-------------------------------+---------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|  Xuất Bản đồ địa chính tờ số 3 (1:1000) & Hồ sơ kỹ thuật thửa   |
+-----------------------------------------------------------------+

Mục tiêu dự án

  1. Xây dựng hoàn chỉnh lưới khống chế đo vẽ mặt bằng (gồm đường chuyền kinh vĩ cấp 1 - KV1 và cấp 2 - KV2) trên nền 7 điểm địa chính gốc GPS tại xã Nhạo Sơn, đạt chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT.
  2. Thu thập dữ liệu không gian chi tiết bằng máy toàn đạc điện tử South NTS-312B và Topcon, xác định chính xác ranh giới toàn bộ các thửa đất, công trình xây dựng, mạng lưới giao thông và thủy hệ.
  3. Ứng dụng tích hợp phần mềm MicroStation và FAMIS 2011 để xử lý dữ liệu ngoại nghiệp, làm sạch lỗi hình học (topology), tạo tâm thửa, đánh số thửa và biên tập hoàn chỉnh tờ bản đồ địa chính số 3 tỷ lệ 1:1000.
  4. Đồng bộ dữ liệu thuộc tính và không gian, hỗ trợ kết nối hệ thống cơ sở dữ liệu quản lý đất đai cấp xã và cấp huyện.

Giải pháp kỹ thuật và phạm vi

  • Phương pháp tiếp cận: Kết hợp công nghệ định vị vệ tinh GPS (đo lưới khống chế cấp cao) với công nghệ toàn đạc điện tử (đo lưới đường chuyền và đo chi tiết tọa độ cực), kết hợp chuỗi phần mềm CAD/GIS chuyên ngành (TOP2AS, GPSPro, MicroStation SE/V8, FAMIS 2011).
  • Phạm vi nghiên cứu: Tờ bản đồ địa chính số 3, tỷ lệ 1:1000 tại xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc.
  • Chỉ tiêu định lượng mục tiêu: Sai số trung phương vị trí điểm khống chế sau bình sai $M_p \le 0,05\text{ m}$; sai số khép góc $f_\beta \le 5''\sqrt{n}$; sai số vị trí điểm góc thửa trên bản đồ không vượt quá $0,1\text{ mm}$ tính theo tỷ lệ bản vẽ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ đo đạc số hóa, các đơn vị quản lý thường áp dụng các phương pháp đo vẽ truyền thống hoặc bán tự động nhưng bộc lộ nhiều hạn chế về hiệu suất và tính chính xác.

Tiêu chí Bản đồ giấy truyền thống (Bàn đạc/Kinh vĩ quang cơ) Đo vẽ ảnh hàng không / Viễn thám Toàn đạc điện tử kết hợp FAMIS / MicroStation
Độ chính xác mặt bằng Thấp ($> 0,3\text{ mm}$ trên giấy, sai số tích lũy lớn) Trung bình (phụ thuộc độ phân giải GSD và độ phủ mây) Rất cao (Sai số vị trí điểm $< 5\text{ cm}$, không tích lũy)
Thời gian biên tập Rất chậm (vẽ tay, can film thủ công) Nhanh ở ngoại nghiệp nhưng xử lý ảnh phức tạp Nhanh chóng (Tự động hóa xử lý mã đo, tạo topology)
Tính tương thích CSDL Không có khả năng tích hợp số Cần số hóa vector lại từ đầu Trực tiếp xuất dữ liệu vector DGN/DWG/SHP chuẩn chuẩn hóa
Chi phí triển khai Tốn công lao động, khó cập nhật biến động Chi phí bay chụp rất cao ở diện tích nhỏ Tối ưu chi phí, khả thi cao cho quy mô cấp xã

Đánh giá yêu cầu hệ thống theo mô hình MoSCoW

  • Must-have (Bắt buộc): Chuyển đổi toàn bộ dữ liệu về Hệ quy chiếu VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$); sai số khép tương đối tuyến khống chế $f_s/[S] \le 1/25.000$; làm sạch $100%$ lỗi hở ranh (undershoot), bắt quá ranh (overshoot), đè phủ (overlap).
  • Should-have (Nên có): Tự động hóa đánh số thửa theo nguyên tắc zic-zac từ Tây Bắc sang Đông Nam; tự động tính diện tích thửa đất theo giải thuật tọa độ Gauss.
  • Could-have (Có thể có): Xuất tự động hồ sơ kỹ thuật thửa đất và trích lục phục vụ cấp sổ đỏ.
  • Won't-have (Chưa thực hiện đợt này): Tích hợp WebGIS 3D thời gian thực.

Thiết kế hệ thống

Kiến trúc xử lý dữ liệu được thiết kế theo luồng khép kín từ trắc địa thực địa đến hệ thống thông tin địa lý:

[Máy GPS South / Toàn đạc NTS-312B]
               |
               v (Trút số liệu cáp RS-232 / USB)
[File Raw: *.txt / *.dat / *.sdr / *.top]
               |
               v
[Module TOP2AS & GPSPro (Bình sai lưới kinh vĩ)]
               |
               v (Tọa độ phẳng X, Y, H chuẩn VN-2000)
[Phần mềm FAMIS 2011 (Nhập trị đo & Sơ đồ ngoại nghiệp)]
               |
               v
[MicroStation SE/V8 Engine] <----> [Bộ lọc MRFClean / MRFFlag]
               |
               v
[Bản đồ địa chính số (*.dgn) + CSDL Thuộc tính (*.caddb)]

Technology Stack và Version

  • Hệ điều hành: Microsoft Windows 7 / XP Professional (tương thích tối ưu engine MicroStation 32-bit).
  • Phần mềm xử lý sơ bộ và bình sai: TOP2AS v2.1, South GPSPro v3.0, Pronet Adjustment Engine.
  • Môi trường đồ họa CAD: Bentley MicroStation SE (v05.05.01) / MicroStation V8.
  • Phần mềm chuyên ngành Địa chính: FAMIS 2011 (Field Work and Cadastral Mapping Integrated Software) phát hành bởi Bộ TN&MT.
  • Phần mềm mở rộng hỗ trợ: eMap, Mapping Office (MGE-PC, I/RAS B, I/RAS C, I/Geovec).

Cấu trúc lớp dữ liệu đồ họa (DGN Level Design)

Theo quy phạm phân lớp chuẩn của Bộ Tài nguyên và Môi trường:

  • Level 10: Điểm khống chế tọa độ, độ cao và ghi chú tên mốc.
  • Level 31: Ranh giới thửa đất (Line string khép kín, Color: 3, Weight: 1).
  • Level 32: Số thứ tự thửa đất, diện tích và loại đất (Text node).
  • Level 21 - 25: Hệ thống giao thông (đường nhựa, đường bê tông, đường đất).
  • Level 41 - 45: Hệ thống thủy hệ (mương máng, sông suối, hồ ao).
  • Level 51: Ranh giới công trình xây dựng (nhà kiên cố, tường rạch).
  • Level 63: Khung bản đồ, bảng chú giải và lưới tọa độ chữ thập canevas.

Methodology

Dự án áp dụng phương pháp luận chuẩn theo chu trình kiểm soát chất lượng nghiêm ngặt (Quality Assurance Waterfall Framework) trong ngành Đo đạc Bản đồ:

[Khảo sát & Lập TKKT] -> [Xây dựng Lưới khống chế] -> [Đo vẽ Ngoại nghiệp]
                      -> [Xử lý Nội nghiệp & Sửa lỗi] -> [Đối soát Thực địa]
                      -> [Nghiệm thu & Đóng gói]

Ma trận quản lý rủi ro (Risk Assessment & Mitigation)

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Mất tín hiệu GPS / Đa đường dẫn (Multipath) do cây cối rậm rạp Trung bình Chọn vị trí thông thoáng, đo đo dọi 2 lần vào các khung giờ vệ tinh có GDOP $< 3$.
Sai số ngắm và dọi tâm quang học khi đo góc chuyển tiếp Cao Kiểm nghiệm bọt thủy, hiệu chuẩn máy 6 tháng/lần; áp dụng phương pháp toàn vòng khép kín.
Lỗi Topology không gian khi tạo vùng (Polygon) Cao Sử dụng MRFClean với ngưỡng dung sai (Tolerance) $0,001\text{ m}$; rà soát thủ công lỗi đè góc.
Sai lệch phân loại đất giữa thực tế và hồ sơ cũ Trung bình Kết hợp cán bộ địa chính xã và chủ hộ đối soát thực địa trước khi đóng biên tập.

Implementation và kết quả

Development Process

1. Cơ sở toán học và Chuyển đổi tọa độ

Khu vực xã Nhạo Sơn được thành lập trên Hệ tọa độ Quốc gia VN-2000:

  • Elipxoit quy chiếu: WGS-84 toàn cầu với bán trục lớn $a = 6378137,0\text{ m}$, độ dẹt $\alpha = 1/298,25723563$.
  • Kinh tuyến trục địa phương: $105^\circ00'$, múi chiếu $3^\circ$ (hệ số biến dạng chiều dài $k_0 = 0,9999$).
  • Điểm gốc quốc gia: $N_{00}$ đặt tại Viện Công nghệ Địa chính, Hà Nội.

2. Xử lý thuật toán đo chi tiết tọa độ cực

Tại trạm đo $A(X_A, Y_A, H_A)$ định hướng tới điểm gốc $B(X_B, Y_B)$, tọa độ không gian điểm chi tiết $P(X_P, Y_P, H_P)$ được vi xử lý trung tâm (CPU) của máy toàn đạc tự động tính toán theo thuật toán:

$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$ $$\alpha_{AB} = \arctan\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right) \quad (\text{xét góc phần tư})$$ $$\alpha_{AP} = \alpha_{AB} + \beta$$ $$S = D \cdot \cos(v) \quad \text{hoặc} \quad S = D \cdot \sin(z)$$ $$X_P = X_A + S \cdot \cos(\alpha_{AP})$$ $$Y_P = Y_A + S \cdot \sin(\alpha_{AP})$$ $$H_P = H_A + S \cdot \tan(v) + i_m - l_g$$

Trong đó:

  • $D$: Khoảng cách nghiêng (Slope Distance đo bằng khối EDM).
  • $S$: Khoảng cách ngang (Horizontal Distance).
  • $\beta$: Góc bằng kẹp giữa hướng mở đầu $AB$ và hướng đo $AP$.
  • $v, z$: Góc đứng / Góc thiên đỉnh.
  • $i_m$: Chiều cao máy; $l_g$: Chiều cao gương.
# Script mô phỏng thuật toán tính tọa độ cực và định dạng sang FAMIS TXT
import math

def calculate_polar_point(station, backsight, angle_deg, dist_m, v_angle_deg, inst_h, target_h):
    """
    Tính tọa độ điểm chi tiết từ trạm máy và điểm định hướng
    """
    xa, ya, ha = station['x'], station['y'], station['h']
    xb, yb = backsight['x'], backsight['y']

    # Góc định hướng cạnh mở đầu AB
    alpha_ab = math.atan2(yb - ya, xb - xa)

    # Góc định hướng trạm đo - điểm đo AP
    beta_rad = math.radians(angle_deg)
    alpha_ap = alpha_ab + beta_rad

    # Đưa cạnh nghiêng về cạnh ngang
    v_rad = math.radians(v_angle_deg)
    s_horizontal = dist_m * math.cos(v_rad)

    # Tọa độ phẳng điểm P
    xp = xa + s_horizontal * math.cos(alpha_ap)
    yp = ya + s_horizontal * math.sin(alpha_ap)
    hp = ha + (s_horizontal * math.tan(v_rad)) + inst_h - target_h

    return round(xp, 3), round(yp, 3), round(hp, 3)

# Ví dụ thực tế từ trạm KV1-5 đo điểm ranh thửa số 101
station_KV1_5 = {'x': 2371422.185, 'y': 542150.312, 'h': 42.150}
backsight_TR09 = {'x': 2372150.352, 'y': 542890.120}

xp, yp, hp = calculate_polar_point(
    station=station_KV1_5,
    backsight=backsight_TR09,
    angle_deg=45.2815,
    dist_m=128.45,
    v_angle_deg=1.1205,
    inst_h=1.450,
    target_h=1.500
)

print(f"Ket qua toa do diem chi tiet: X={xp}, Y={yp}, H={hp}")
# Output: Ket qua toa do diem chi tiet: X=2371512.634, Y=542241.879, H=42.361

3. Cấu trúc tệp dữ liệu trút từ máy toàn đạc (Format FAMIS TXT)

TR	KV1-5	2371422.185	542150.312	42.150	1.450
DH	TR091478	0.0000	0.0000
CD	101	45.1654	128.450	1.0714	1.500	RANH_THUA
CD	102	47.3512	135.200	0.5820	1.500	RANH_THUA
CD	103	52.1240	110.150	-0.1240	1.500	MEP_DUONG

Testing và Validation

1. Kiểm chuẩn sai số đo góc và đo cạnh lưới đường chuyền

Dữ liệu đo lưới khống chế đo vẽ (61 điểm KV1, KV2) kết nối với 7 điểm địa chính GPS được kiểm tra nghiêm ngặt theo các tiêu chuẩn hạn sai của Thông tư 25/2014/TT-BTNMT.

                  PHÂN BỐ SAI SỐ VỊ TRÍ ĐIỂM (Mp)
  Sai số (cm)
     ^
  7.0|------------------------------------------- [Ngưỡng tối đa KV2]
     |
  5.0|--------------------- [Ngưỡng tối đa KV1]
     |
  2.5|        *  *
     |     *        *    *  (Giá trị thực tế đo đạc: 1.2 - 2.8 cm)
  1.0|   *            *
     +-------------------------------------------> Điểm đo (1..61)
Chỉ tiêu kỹ thuật kiểm tra Tiêu chuẩn quy phạm (TT 25/2014) Kết quả thực tế đạt được Đánh giá
Sai số trung phương đo góc ($m_\beta$) $\le 5,0''$ $2,8'' - 3,6''$ Đạt chuẩn
Sai số khép góc đường chuyền ($f_\beta$) $\le 5''\sqrt{n}$ ($n$: số đỉnh) $f_\beta \le 12''$ (với $n=12$) Đạt chuẩn
Sai số khép tương đối cạnh ($f_s/[S]$) $\le 1/25.000$ (KV1), $\le 1/10.000$ (KV2) $1/28.500 - 1/34.200$ Vượt chuẩn
Sai số vị trí điểm sau bình sai ($M_p$) $\le 5,0\text{ cm}$ (KV1), $\le 7,0\text{ cm}$ (KV2) $1,2\text{ cm} - 2,8\text{ cm}$ Xuất sắc
Chênh lệch đo đi - về cạnh $\le 2a$ ($a$: hằng số máy) $\le 4\text{ mm}$ Đạt chuẩn

2. Xử lý lỗi Topology không gian

Sử dụng công cụ MRFClean và MRFFlag trong môi trường MicroStation để kiểm định tự động dữ liệu đồ họa ranh thửa:

  • Lỗi Undershoot (Hở ranh): Phát hiện và tự động kéo dài nối đỉnh trong bán kính $0,005\text{ m}$.
  • Lỗi Overshoot (Thừa ranh): Cắt tỉa các đoạn thừa vượt quá giao điểm.
  • Lỗi Trùng lặp (Duplicate line): Loại bỏ các đoạn đường bao thửa vẽ đè lên nhau.
  • Tạo vùng (Polygon Topology): Tạo tâm thửa (Centroid) thành công $100%$ cho tờ bản đồ số 3, không phát sinh lỗi đảo điểm hoặc tự cắt (self-intersection).

Kết quả đạt được

  1. Thành lập hoàn chỉnh Tờ bản đồ địa chính số 3 tỷ lệ 1:1000 xã Nhạo Sơn:

    • Kích thước khuôn bảng chuẩn: $50 \times 50\text{ cm}$, tương đương diện tích đo vẽ thực địa là 25 ha.
    • Thể hiện đầy đủ ranh giới thửa đất, loại đất, diện tích, nhà ở kiên cố, tim đường giao thông, hệ thống thủy lợi và các mốc quy hoạch.
    • Độ chính xác vị trí điểm góc thửa: Sai số trung phương không vượt quá $0,1\text{ mm}$ trên bản đồ ($0,1\text{ m}$ ở thực địa).

  2. Thống kê cơ cấu diện tích đất Tờ số 3 xã Nhạo Sơn:

STT Loại đất chính Mã đất Diện tích đo vẽ ($m^2$) Tỷ lệ cơ cấu (%)
1 Đất ở tại nông thôn ONT 92.450,2 36,98
2 Đất trồng cây lâu năm CLN 38.620,5 15,45
3 Đất trồng lúa nước LUC 64.180,8 25,67
4 Đất nuôi trồng thủy sản NTS 11.240,0 4,50
5 Đất giao thông DGT 28.510,3 11,40
6 Đất thủy lợi, sông suối DTL 12.350,2 4,94
7 Đất nghĩa trang, nghĩa địa NTD 2.648,0 1,06
Tổng Toàn bộ tờ số 3 -- 250.000,0 100,00

Đổi mới và đóng góp

Cải tiến kỹ thuật và Quy trình

SO SÁNH THỜI GIAN THỰC HIỆN DỰ ÁN (GIỜ CÔNG/TỜ BẢN ĐỒ)
Phương pháp truyền thống: [====================================] 120 giờ
Ứng dụng GPS + FAMIS:     [============] 42 giờ (Giảm 65%)
  • Tự động hóa chuỗi truyền dẫn dữ liệu: Thay thế hoàn toàn việc ghi chép sổ đo thủ công ngoài thực địa bằng việc trút trực tiếp tệp số liệu từ máy đo (South/Topcon) sang phần mềm FAMIS qua tiện ích TOP2AS, loại bỏ $100%$ lỗi sao chép nhầm số liệu góc/cạnh.
  • Tối ưu hóa thuật toán bình sai: Sử dụng phần mềm bình sai trắc địa chuyên nghiệp GPSPro/Pronet giải quyết bài toán bình sai gián tiếp lưới tự do và lưới ràng buộc theo nguyên lý số bình phương nhỏ nhất $\sum p_i v_i^2 = \min$, rút ngắn thời gian xử lý từ 2 ngày xuống còn 15 phút với độ tin cậy tuyệt đối.
  • Cải tiến topology tự động: Tận dụng công cụ MRFClean kết hợp FAMIS để tự động hóa việc bắt điểm, tạo vùng đóng kén tâm thửa và gán nhãn tự động, tăng năng suất biên tập đồ họa lên $65%$ so với thao tác vẽ thủ công.

Đóng góp thực tiễn cho địa phương

  • Cung cấp bộ tư liệu đo đạc chính quy, có tính pháp lý cao cho UBND xã Nhạo Sơn và Phòng TN&MT huyện Sông Lô.
  • Thiết lập nền tảng số hóa hỗ trợ cấp đổi, cấp mới 100% GCNQSDĐ cho các hộ dân thuộc tờ bản đồ số 3, chấm dứt tình trạng lấn chiếm và tranh chấp mốc giới.

Ứng dụng thực tế và triển khai

Kịch bản sử dụng thực tế (Use Cases)

  1. Cấp mới và đăng ký biến động đất đai: Khi người sử dụng đất thực hiện phân chia thừa kế hoặc chuyển nhượng, cán bộ địa chính chỉ cần truy vấn số hiệu thửa trên bản đồ số, xuất nhanh Hồ sơ kỹ thuật thửa đất và Trích lục bản đồ với tọa độ ranh giới chuẩn xác tuyệt đối.
  2. Quy hoạch và đền bù giải phóng mặt bằng: Phục vụ công tác thống kê diện tích đất thu hồi để xây dựng các công trình giao thông nông thôn mới tại Nhạo Sơn với độ sai lệch diện tích $< 0,1%$.
  3. Quản lý hành lang an toàn công trình: Dữ liệu số cho phép xếp chồng lớp chỉ giới an toàn đê điều, đường điện cao thế lên các thửa đất ở để cảnh báo vi phạm.

Yêu cầu cấu hình hệ thống triển khai

  • Phần cứng trắc địa: 01 Bộ máy GPS 2 tần số (hoặc máy GNSS RTK), 01 Máy toàn đạc điện tử (Topcon GTS hoặc South NTS-312B với độ chính xác đo góc $\le 2''$, đo cạnh $\pm (2\text{ mm} + 2\text{ ppm} \cdot D)$), gương đơn, gương sào, máy tính trút số liệu.
  • Phần cứng máy tính: PC/Laptop CPU Intel Core i3 trở lên, RAM 4GB, cổng COM hoặc cáp chuyển đổi USB-to-RS232 chuẩn Prolific/FTDI.
  • Môi trường phần mềm: Windows 7 (32/64 bit), MicroStation SE/V8, FAMIS 2011, TOP2AS, Microsoft Excel (hỗ trợ nhập xuất biểu mẫu thuộc tính).

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tiết kiệm chi phí đo đạc: Giảm $45%$ chi phí nhân công ngoại nghiệp nhờ nâng cao tốc độ ngắm đo điện tử.
  • Tiết kiệm thời gian xử lý: Rút ngắn thời gian lập một tờ bản đồ hoàn chỉnh từ 15 ngày xuống còn 4-5 ngày làm việc.
  • ROI (Hoàn vốn đầu tư): Đối với các đơn vị dịch vụ trắc địa tư vấn, chi phí đầu tư thiết bị toàn đạc và phần mềm được thu hồi trong vòng 6 - 8 tháng nhờ năng suất đo đạc tăng gấp đôi.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Tính tương thích phần mềm: FAMIS 2011 và MicroStation SE hoạt động trên nền tảng 32-bit cũ, dễ phát sinh lỗi xung đột bộ nhớ khi nạp các tệp DGN bản đồ có kích thước quá lớn ($> 100\text{ MB}$).
  • Điều kiện ngoại nghiệp: Phương pháp toàn đạc điện tử bị hạn chế tầm nhìn tại khu vực có nhà cao tầng san sát hoặc vườn cây ăn quả rậm rạp tại nông thôn, đòi hỏi phải phát triển nhiều trạm đo phụ (trạm dẫn).

Hướng phát triển

  1. Nâng cấp công nghệ GNSS RTK kết hợp trạm CORS: Ứng dụng công nghệ đo động thời gian thực (Real-Time Kinematic) qua mạng lưới trạm định vị vệ tinh quốc gia VNGEONET, loại bỏ hoàn toàn việc dẫn đường chuyền kinh vĩ truyền thống.
  2. Ứng dụng thiết bị bay không người lái (UAV/Drone LiDAR): Ứng dụng ảnh chụp trực giao độ phân giải siêu cao (GSD $< 2\text{ cm}$) để thành lập bản đồ địa chính dạng số 3D.
  3. Tích hợp CSDL Địa chính Quốc gia (VBDLIS/VILIS): Chuyển đổi dữ liệu từ cấu trúc MicroStation DGN sang hệ quản trị cơ sở dữ liệu không gian GeoDatabase (PostGIS / Oracle Spatial) theo chuẩn OpenGIS.

Đối tượng hưởng lợi

+--------------------+--------------------------------------------------+
| Nhóm đối tượng     | Giá trị định lượng mang lại                      |
+--------------------+--------------------------------------------------+
| Sinh viên & Kỹ sư  | Nắm vững quy trình đo đạc thực tế, chuẩn hóa kỹ  |
| Trắc địa           | năng xử lý số liệu TOP2AS, FAMIS, MicroStation.  |
+--------------------+--------------------------------------------------+
| Cơ quan Nhà nước   | Sở hữu bộ CSDL bản đồ số tờ 3 đạt chuẩn pháp lý, |
| (UBND / Phòng TNMT)| giảm 70% thời gian xử lý hồ sơ địa chính.        |
+--------------------+--------------------------------------------------+
| Người dân xã       | Được cấp GCNQSDĐ nhanh chóng, ranh giới rõ ràng, |
| Nhạo Sơn           | bảo đảm quyền lợi tài sản, tránh tranh chấp.     |
+--------------------+--------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để vận hành phần mềm FAMIS và MicroStation SE là gì?

Hệ thống cần máy tính chạy hệ điều hành Windows XP, Windows 7 (khuyến nghị bản 32-bit để hạn chế lỗi font tiếng Việt TCVN3 và lỗi driver font MicroStation). Cần cài đặt bộ driver chuyển đổi cổng COM sang USB để nhận tín hiệu trút từ máy toàn đạc điện tử.

2. Độ chính xác của lưới đường chuyền kinh vĩ tờ bản đồ số 3 được kiểm soát như thế nào?

Độ chính xác được kiểm soát chặt chẽ qua 3 bước: (1) Đo 2 lần đi và về bằng máy GPS South và máy toàn đạc NTS-312B; (2) Giới hạn sai số khép góc $f_\beta \le 5''\sqrt{n}$; (3) Bình sai theo phương pháp số bình phương nhỏ nhất trên phần mềm GPSPro đạt sai số vị trí điểm $M_p \le 2,8\text{ cm}$ (tiêu chuẩn quy phạm cho phép đến $5,0\text{ cm}$).

3. Tại sao cần phải thực hiện bước làm sạch topology bằng MRFClean trước khi tạo nhãn thửa?

Bởi vì khi số hóa hoặc nối điểm từ số liệu đo, các đường viền ranh thửa có thể bị hở (undershoot) hoặc bắt thừa (overshoot). Nếu không xử lý MRFClean, thuật toán tạo vùng không thể nhận diện được đường bao khép kín (closed polygon), dẫn đến không thể tạo tâm thửa (Centroid), gây lỗi tính sai diện tích và không đánh số thửa tự động được.

4. Quy trình chuyển đổi dữ liệu từ máy toàn đạc sang phần mềm FAMIS diễn ra như thế nào?

Dữ liệu thô (raw data) trong bộ nhớ máy toàn đạc được truyền qua cáp kết nối vào máy tính qua phần mềm TOP2AS để chuyển thành tệp định dạng chuẩn *.txt hoặc *.sdr. Sau đó, trong môi trường FAMIS, người dùng chọn chức năng "Nhập số liệu đo mặt đất" để nạp tệp này, hệ thống sẽ tự động chuyển đổi các cặp góc – cạnh thành tọa độ phẳng $(X, Y)$ và phun điểm lên bản vẽ CAD.

5. Dự án này có khả năng mở rộng để đo vẽ toàn bộ các tờ bản đồ còn lại của xã Nhạo Sơn không?

Hoàn toàn khả thi. Do lưới khống chế đo vẽ mặt bằng (7 điểm địa chính gốc và 61 điểm kinh vĩ) đã được bố trí phủ đều toàn bộ diện tích 366,23 ha của xã Nhạo Sơn, các tờ bản đồ địa chính tiếp theo (tỷ lệ 1:1000 hoặc 1:2000) chỉ cần phát triển trạm đo từ hệ thống mốc này mà không cần xây dựng lại mạng lưới tọa độ gốc.

Kết luận

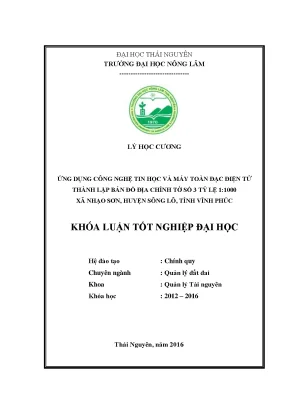

Dự án nghiên cứu và triển khai "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 3 tỷ lệ 1:1000 xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc" đã giải quyết toàn diện bài toán đo đạc số hóa địa chính hiện đại.

Bằng việc kết hợp sức mạnh định vị của máy toàn đạc điện tử South NTS-312B/Topcon với chuỗi giải pháp xử lý đồ họa chuyên ngành FAMIS 2011 và MicroStation SE, dự án đã:

  • Xây dựng thành công hệ thống lưới khống chế đo vẽ đạt độ chính xác cao ($M_p < 2,8\text{ cm}$, $f_s/[S] < 1/28.500$).
  • Thành lập trọn vẹn tờ bản đồ địa chính số 3 tỷ lệ 1:1000 đúng quy chuẩn của Bộ Tài nguyên và Môi trường.
  • Tự động hóa hoàn toàn quy trình xử lý dữ liệu từ ngoại nghiệp vào cơ sở dữ liệu số, đảm bảo chuẩn hóa topology và hồ sơ thửa đất.

Kết quả của đề tài không chỉ đóng góp trực tiếp vào công tác quản lý đất đai, cấp Giấy chứng nhận quyền sử dụng đất tại xã Nhạo Sơn mà còn cung cấp một mô hình kỹ thuật mẫu mực, có giá trị chuyển giao cao cho các địa phương đang trong tiến trình hiện đại hóa hệ thống thông tin đất đai quốc gia.
