Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội bền vững của mỗi quốc gia. Tại Việt Nam, theo quy định của Luật Đất đai năm 2013 và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (Bộ TN&MT), việc xây dựng hệ thống hồ sơ địa chính chính quy và cơ sở dữ liệu (CSDL) không gian đất đai là nền tảng bắt buộc để thực hiện đăng ký, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch phân vùng và giảm thiểu khiếu nại, tranh chấp. Tuy nhiên, theo thống kê ngành quản lý đất đai, phần lớn tài liệu đo đạc tại các vùng trung du, miền núi trước năm 2005 chủ yếu được thành lập bằng công nghệ đo vẽ thủ công trên nền giấy hoặc số hóa bán tự động sơ khai, dẫn đến tình trạng sai lệch ranh giới và biến động diện tích nghiêm trọng sau thời gian dài sử dụng.

Thực trạng tại xã Tức Tranh, huyện Phú Lương, tỉnh Thái Nguyên phản ánh rõ nét rào cản này:

  • Tổng số thửa đất trên toàn xã là 28.054 thửa, trong đó mới chỉ có 2.389 thửa được đo đạc chỉnh lý (đạt tỷ lệ vỏn vẹn 8,51%), còn lại 25.665 thửa (91,49%) chưa được chỉnh lý biến động.
  • Toàn xã có 2.316 hộ gia đình nhưng chỉ mới cấp được 3.024 GCNQSDĐ; hàng loạt thửa đất phát sinh do chia tách, chuyển nhượng, khai hoang trồng chè và chuyển đổi cây trồng lâu năm chưa được pháp lý hóa do sai lệch so với bản đồ địa chính thành lập năm 2002.
  • Biến động ranh giới và mục đích sử dụng đất mang tính chất cục bộ và tập trung cao (nhiều khu vực biến động trên 40% số thửa trên cùng một tờ bản đồ), khiến hồ sơ địa chính cũ không còn giá trị khai thác phục vụ quản lý hiện đại.

Mục tiêu cụ thể của dự án:

  1. Thiết lập mạng lưới khống chế đo vẽ mặt bằng cấp 2 gồm 99 điểm (02 điểm địa chính gốc nhà nước và 97 điểm đường chuyền) ứng dụng công nghệ định vị vệ tinh vi sai GNSS-RTK và máy toàn đạc điện tử.
  2. Tiến hành đo đạc chi tiết toàn bộ ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông, thủy hệ ngoài thực địa cho tờ bản đồ địa chính số 37, tỷ lệ 1:2000 thuộc xã Tức Tranh với diện tích đo vẽ 100 ha.
  3. Ứng dụng tích hợp phần mềm MicroStation và hệ thống mô-đun chuyên dụng Famis 2011 (Field Work and Cadastral Mapping Integrated Software) để xử lý dữ liệu trị đo, tự động sửa lỗi hình học (Topology Cleaning), gán dữ liệu không gian và thuộc tính thửa đất.
  4. Hoàn thiện bộ bản đồ địa chính số tờ số 37 theo chuẩn hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $106^\circ 30'$, múi chiếu $3^\circ$), biên tập xuất bản bản đồ giấy tiêu chuẩn kích thước $50 \times 50\text{ cm}$ và trích lục hồ sơ kỹ thuật phục vụ cấp đổi GCNQSDĐ.

Phạm vi và giới hạn nghiên cứu: Đề tài tập trung vào phạm vi không gian tờ bản đồ số 37 tỷ lệ 1:2000 tại khu vực sản xuất nông nghiệp kết hợp khu dân cư xóm Ngoại Tranh và xóm Tân Khê thuộc xã Tức Tranh; không bao gồm việc bay chụp viễn thám hàng không hay quét 3D LiDAR công trình ngầm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc đánh giá so sánh giữa các phương pháp thành lập bản đồ địa chính hiện nay là yêu cầu tiên quyết để tối ưu hóa nguồn lực và độ chính xác kỹ thuật:

Tiêu chí so sánh Đo đạc trực tiếp bằng Máy toàn đạc điện tử & RTK Phương pháp Bay chụp ảnh số / UAV Phương pháp Biên tập số hóa từ bản đồ cũ
Độ chính xác mặt phẳng ($M_P$) Sai số $\le \pm 5\text{ cm}$ ngoài thực địa, đạt chuẩn 0.1 mm trên bản đồ Phụ thuộc độ phân giải GSD, sai số $\pm 10 - 20\text{ cm}$ Sai số tích lũy lớn ($\ge \pm 30 - 50\text{ cm}$) do co giãn giấy
Khả năng xác định ranh giới thửa Trực tiếp xác định góc ngoặt có sự tham gia của chủ đất Bị che khuất bởi tán cây chè, rừng sản xuất, mái hiên Không phản ánh được biến động phân lô, chuyển nhượng mới
Chi phí thiết bị & vận hành Trung bình, tối ưu cho quy mô cấp xã/tờ bản đồ Rất cao (chi phí máy bay, xử lý bình sai khối ảnh) Rất thấp nhưng giá trị pháp lý không bảo đảm
Mức độ phụ thuộc thời tiết Trung bình (trừ mưa lớn kéo dài) Rất cao (yêu cầu trời quang, không mây mù, gió nhẹ) Hoàn toàn làm việc trong phòng

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Chuyển đổi và bảo đảm tuyệt đối tọa độ hệ VN-2000; mô hình Topology khép kín 100% không còn lỗi OverShoot, UnderShoot hay Polygon trùng lặp; tự động tính diện tích giải tích; gán nhãn đầy đủ 3 trường thông tin: Số thứ tự thửa, Diện tích ($m^2$), Mã loại đất (theo Thông tư 25/2014/TT-BTNMT).
  • Should-have (Nên có): Khả năng xuất dữ liệu tương thích định dạng chuẩn .dgn, .dxf, .shp để đồng bộ CSDL địa chính tổng thể; trích xuất tự động hồ sơ kỹ thuật thửa đất đơn lẻ.
  • Could-have (Có thể có): Liên kết trực tiếp bảng thuộc tính sang hệ thống quản trị CSDL địa chính CADDB.
  • Won't-have (Chưa thực hiện): Tích hợp dịch vụ WebGIS trực tuyến tra cứu bản đồ thời gian thực.

Thách thức kỹ thuật lớn nhất tại xã Tức Tranh là đặc thù địa hình trung du đồi dốc chia cắt, tỷ lệ đất trồng chè lâu năm (LNC chiếm 36,73%) và đất lâm nghiệp (LNP chiếm 34,86%) rất cao, gây che khuất tầm ngắm quang học và làm suy hao tín hiệu sóng vi sai vệ tinh.

Thiết kế hệ thống

Kiến trúc luồng xử lý dữ liệu địa chính số được thiết kế đồng bộ từ ngoại nghiệp đến nội nghiệp:

Danh mục công nghệ và thông số cấu hình:

  • Phần cứng ngoại nghiệp:
    • Máy toàn đạc điện tử TOPCON GTS-236 (Độ phóng đại ống kính 30X; độ chính xác đo góc $2''$; khoảng cách đo gương đơn $3.000\text{ m}$; độ chính xác đo cạnh $\pm(2\text{ mm} + 2\text{ ppm} \times D)$).
    • Bộ máy định vị vệ tinh 2 tần số GNSS RTK (01 Base tĩnh thu tín hiệu mốc địa chính cấp cao, 01 Rover phát tín hiệu vô tuyến Radio Link liên tục).
    • Gương sào định tâm bọt thủy tròn cự ly nâng hạ $2,15\text{ m}$.
  • Công cụ phần mềm:
    • MicroStation SE / V8.5 (Bentley Systems): Nền tảng CAD/GIS quản lý đồ họa vector 64 lớp (Level 1 đến Level 63).
    • Famis 2011 (Tổng cục Địa chính / Bộ TN&MT): Phần mềm tích hợp tính toán trị đo, biên tập bản đồ địa chính.
    • Mô-đun MRFClean & MRFFlag: Xử lý tự động lỗi giao cắt hình học.
    • Pronet v2.1: Phần mềm bình sai chặt chẽ mạng lưới trắc địa mặt bằng và độ cao.

Cấu trúc phân lớp dữ liệu bản đồ địa chính (Level Design):

  • Level 1: Điểm khống chế tọa độ, mốc địa giới hành chính.
  • Level 10: Đường ranh giới thửa đất (ranh giới pháp lý).
  • Level 13: Số thứ tự thửa đất, diện tích thửa, mã loại đất.
  • Level 21: Nhà ở, công trình xây dựng kiên cố và bán kiên cố.
  • Level 31: Tim đường, mép đường giao thông bộ.
  • Level 41: Thủy hệ (sông Cầu, hệ thống suối tự nhiên, kênh mương tưới tiêu).
  • Level 60: Khung bản đồ, lưới kinh tọa độ ô vuông chữ thập, bảng chú dẫn.

Methodology

Dự án áp dụng quy trình công nghệ 8 bước tiêu chuẩn của ngành Địa chính, tích hợp kiểm soát chất lượng nghiêm ngặt:

[Khảo sát & Thu thập tài liệu] ➔ [Xây dựng lưới khống chế] ➔ [Đo đạc chi tiết ranh giới] ➔ [Trút số liệu & Xử lý đồ họa] ➔ [Đối soát thực địa & Đo bổ sung] ➔ [Tạo Topology & Sửa lỗi] ➔ [Biên tập bản đồ & Gán nhãn] ➔ [Nghiệm thu & Bàn giao]

Kế hoạch tiến độ chi tiết (Triển khai trong 3 tháng):

  • Giai đoạn 1 (Tuần 1 - 3): Thu thập tài liệu lưu trữ, khảo sát thực địa, thiết kế đồ hình mạng lưới, chôn mốc cọc gỗ $4 \times 4\text{ cm}$ đóng đinh tâm, định vị mốc gốc bằng GNSS RTK Base và đo dẫn đường chuyền bằng Topcon GTS-236.
  • Giai đoạn 2 (Tuần 4 - 8): Bố trí trạm máy đo đạc chi tiết các góc ranh giới thửa đất kết hợp điều tra quy chủ sử dụng đất ngoài thực địa.
  • Giai đoạn 3 (Tuần 9 - 11): Nội nghiệp xử lý số liệu, trút dữ liệu qua phần mềm Famis, bình sai Pronet, chạy thuật toán làm sạch hình học Topology, đánh số thửa và biên tập bản đồ.
  • Giai đoạn 4 (Tuần 12): In bản vẽ kiểm tra thực địa, đo bù các điểm sai lệch, hoàn thiện tờ bản đồ số 37 và lập báo cáo kỹ thuật.

Implementation và kết quả

Development process

Quá trình tính toán tọa độ không gian điểm chi tiết $(X_P, Y_P, H_P)$ từ trạm máy $A(X_A, Y_A, H_A)$ ngắm về điểm định hướng $B(X_B, Y_B)$ và điểm chi tiết $P$ được vi xử lý của máy Topcon GTS-236 và thuật toán Famis thực thi theo nguyên lý trắc địa cầu sang phẳng:

$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - Y_A$$

Góc định hướng ban đầu:

$$\alpha_{AB} = \arctan\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right)$$

Góc định hướng từ trạm đo $A$ đến điểm chi tiết $P$ qua góc bằng $\beta_P$:

$$\alpha_{AP} = \alpha_{AB} + \beta_P$$

Chuyển đổi cạnh nghiêng $D_{AP}$ và góc đứng $v$ sang khoảng cách ngang $S_{AP}$ và tọa độ phẳng:

$$S_{AP} = D_{AP} \cdot \cos(v)$$

$$X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP})$$

$$Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP})$$

$$H_P = H_A + S_{AP} \cdot \tan(v) + i_m - l_g$$

(Trong đó $i_m$ là chiều cao máy đo; $l_g$ là chiều cao gương phản xạ).

Thuật toán phân tích file dữ liệu thô (ASCII Raw Data Parser) từ máy đo toàn đạc trút vào hệ thống Famis được chuẩn hóa theo mã xử lý sau:

import math

def calculate_topographic_point(station, backsight, raw_measurement):
    """
    Tính tọa độ điểm chi tiết từ trạm máy và điểm định hướng theo hệ VN-2000
    station: dict(x, y, h, instrument_height)
    backsight: dict(x, y)
    raw_measurement: dict(hz_angle_deg, v_angle_deg, slope_dist, prism_height)
    """
    # 1. Tính góc định hướng khởi đầu alpha_AB
    dx_ab = backsight['x'] - station['x']
    dy_ab = backsight['y'] - station['y']
    alpha_ab = math.atan2(dy_ab, dx_ab)

    # 2. Tính góc định hướng cạnh đo alpha_AP
    beta_rad = math.radians(raw_measurement['hz_angle_deg'])
    alpha_ap = (alpha_ab + beta_rad) % (2 * math.pi)

    # 3. Tính khoảng cách ngang và chênh cao
    v_rad = math.radians(raw_measurement['v_angle_deg'])
    s_horiz = raw_measurement['slope_dist'] * math.cos(v_rad)

    # 4. Tọa độ phẳng VN-2000
    x_p = station['x'] + s_horiz * math.cos(alpha_ap)
    y_p = station['y'] + s_horiz * math.sin(alpha_ap)
    h_p = (station['h'] + s_horiz * math.tan(v_rad)
           + station['instrument_height'] - raw_measurement['prism_height'])

    return {
        "point_x": round(x_p, 3),
        "point_y": round(y_p, 3),
        "point_h": round(h_p, 3),
        "distance_2d": round(s_horiz, 3)
    }

# Dữ liệu thực nghiệm trạm máy kinh vĩ tại tờ 37 xã Tức Tranh
st_A = {"x": 2391245.820, "y": 412350.150, "h": 45.320, "instrument_height": 1.450}
bs_B = {"x": 2391450.120, "y": 412580.400}
meas_P1 = {"hz_angle_deg": 48.7525, "v_angle_deg": 2.1500, "slope_dist": 128.450, "prism_height": 2.150}

print("Kết quả tọa độ điểm đo chi tiết:", calculate_topographic_point(st_A, bs_B, meas_P1))

Xử lý Topology và làm sạch dữ liệu trong Famis:

  1. Thiết lập Tolerance: Đặt bán kính tìm điểm nút trùng nhau $R_{\text{node}} = 0,05\text{ m}$ (tránh nhập nhằng điểm ranh giới ở tỷ lệ 1:2000).
  2. Khởi chạy MRFClean: Quét và tự động bẻ gãy các đường cắt nhau, tự động gộp các nút gần nhau trong ngưỡng sai số, cắt bỏ các đoạn râu thừa ranh giới (Dangles/OverShoots).
  3. Chạy MRFFlag: Đánh dấu cờ đỏ tại các vị trí hở vùng (UnderShoots) để kỹ thuật viên kiểm tra trực quan và bắt điểm chính xác (Snap to Vertex).
  4. Tạo Centroid (Tâm thửa): Khởi tạo đối tượng hạt nhân cho mỗi polygon khép kín để lưu trữ liên kết thuộc tính thửa đất.

Testing và validation

Công tác kiểm tra chất lượng được đối chuẩn nghiêm ngặt theo các quy định tại Thông tư số 25/2014/TT-BTNMT:

Hạng mục kiểm định kỹ thuật Chỉ tiêu quy phạm (Tỷ lệ 1:2000) Kết quả thực tế đạt được Đánh giá
Sai số trung phương vị trí điểm ($M_P$) $\le 5,0\text{ cm}$ (khống chế); $\le 20,0\text{ cm}$ (chi tiết) Khống chế: $3,2\text{ cm}$; Chi tiết: $8,6\text{ cm}$ Đạt xuất sắc
Sai số tương đối cạnh sau bình sai $\le 1 : 25.000$ $1 : 42.500$ Đạt
Sai số khép góc đường chuyền ($f_\beta$) $f_\beta \le 5''\sqrt{n} = 5''\sqrt{15} \approx 19,36''$ $11,50''$ Đạt
Sai số giới hạn chiều dài cạnh $20\text{ m} \le S \le 400\text{ m}$ Ngắn nhất: $35,2\text{ m}$; Dài nhất: $382,4\text{ m}$ Đạt
Tỷ lệ đóng vùng Topology $100%$ không có đa giác hở $100%$ ($0$ lỗi Clean/Flag) Hoàn thiện

Kết quả đo kiểm tra đối soát độc lập tại 30 điểm mốc ngẫu nhiên ngoài thực địa cho thấy độ lệch vị trí trung bình đạt $\Delta S_{\text{tb}} = 0,064\text{ m}$, không có bất kỳ điểm nào vượt ngưỡng sai số giới hạn cho phép $\Delta S_{\max} = 0,20\text{ m}$.

Kết quả đạt được

  • Xây dựng hoàn chỉnh mạng lưới khống chế: Thiết lập và bình sai chuẩn xác 99 điểm lưới tọa độ (02 điểm khởi tính gốc nhà nước và 97 điểm đường chuyền kinh vĩ cấp 2).
  • Số hóa toàn diện tờ bản đồ số 37: Đo đạc và phân ranh chính xác toàn bộ diện tích 100 ha với hơn 450 thửa đất bao gồm các loại đất chính: đất trồng chè lâu năm (LNC), đất rừng sản xuất (RST), đất trồng lúa (LUK, LUC), đất ở nông thôn (ONT), đất giao thông (DGT) và sông suối (SON).
  • Chuẩn hóa dữ liệu không gian: 100% các thửa đất được gắn mã định danh, tính diện tích giải tích tự động, vẽ nhãn bảng thuộc tính đồng bộ theo phân lớp đồ họa tiêu chuẩn MicroStation.

Đổi mới và đóng góp

  • Tích hợp liên hoàn GNSS RTK và Máy toàn đạc điện tử: Thay vì sử dụng phương pháp truyền dẫn chuỗi đường chuyền quang học truyền thống tốn nhiều ngày định hướng, việc kết hợp trạm RTK Base phát tín hiệu cải chính vi sai trực tiếp giúp thiết lập các điểm trạm máy với độ chính xác milimet ngay trong 15 phút, giảm 65% thời gian ngoại nghiệp.
  • Chuẩn hóa quy trình sửa lỗi tự động Topology: Tối ưu hóa chuỗi lệnh tích hợp MRFClean $\rightarrow$ MRFFlag $\rightarrow$ Build Polygons trong Famis 2011 giúp loại bỏ hoàn toàn hiện tượng diện tích "ma" và ranh giới ảo, giảm 85% thời gian xử lý nội nghiệp so với phương pháp chỉnh sửa thủ công từng đối tượng trên AutoCAD.
  • Cung cấp cơ sở dữ liệu số chuẩn hóa cho địa phương: Chuyển đổi toàn diện phương thức quản lý bản đồ giấy rời rạc sang CSDL vector số nhiều lớp, tạo tiền đề số hóa hồ sơ địa chính và kết nối với hệ thống thông tin đất đai quốc gia VBDLIS.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng thực tế

Tại khu vực xóm Ngoại Tranh (thuộc tờ số 37), một thửa đất lâm nghiệp kết hợp trồng chè diện tích $4.500\text{ m}^2$ của hộ gia đình phát sinh tranh chấp kéo dài 3 năm với thửa đất liền kề do ranh giới bản đồ năm 2002 bị méo dạng. Sau khi ứng dụng máy toàn đạc Topcon GTS-236 định vị lại các mốc giới tự nhiên và chạy thuật toán tái lập vùng trên Famis, diện tích thực tế xác định chính xác là $4.512,8\text{ m}^2$, sai lệch chỉ $0,28%$ so với hiện trạng sử dụng thực tế. Dữ liệu trích lục kỹ thuật đã giúp UBND xã Tức Tranh hòa giải thành công và thực hiện cấp đổi GCNQSDĐ mới trong vòng 7 ngày làm việc.

Yêu cầu triển khai hạ tầng & Chi phí

  • Hạ tầng phần cứng: 01 máy trạm PC (CPU Core i5 trở lên, RAM 8GB, Card đồ họa onboard hoặc rời, màn hình tối thiểu 21.5 inch phục vụ quan sát bản đồ tỷ lệ lớn).
  • Thiết bị đo: 01 bộ máy toàn đạc điện tử Topcon GTS-236 kèm 02 gương sào + 01 bộ thu GNSS RTK 2 tần số.
  • Phân tích hiệu quả kinh tế (ROI):
    • Chi phí triển khai đo đạc chỉnh lý theo công nghệ số giảm 40 - 50% chi phí nhân công so với phương pháp trắc địa truyền thống.
    • Tốc độ xử lý hồ sơ cấp đổi GCNQSDĐ của xã tăng gấp 3,5 lần, rút ngắn thời gian giải quyết thủ tục hành chính đất đai cho người dân từ 45 ngày xuống còn 15 ngày.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Yếu tố địa hình & Thời tiết: Địa hình đồi núi dốc tại xã Tức Tranh với tán chè và cây rừng dày đặc gây tán xạ chùm tia laser phản xạ từ gương EDM, đòi hỏi phải phát quang tuyến ngắm gây tốn thời gian.
  • Môi trường phần mềm kế thừa: Famis 2011 và MicroStation SE/V8 là các phần mềm 32-bit chạy trên môi trường Windows cũ, khả năng tương thích với các hệ quản trị CSDL quan hệ không gian hiện đại (như PostgreSQL/PostGIS) còn hạn chế, đòi hỏi phải thông qua các bước trút chuyển định dạng trung gian.

Hướng phát triển

  • Ứng dụng thiết bị bay không người lái (UAV) gắn cảm biến LiDAR kết hợp định vị động thời gian thực PPK/RTK để quét địa hình xuyên tán cây cho các khu vực đồi núi hiểm trở.
  • Nâng cấp hệ thống biên tập sang các nền tảng GIS hiện đại như QGIS, ArcGIS Pro hoặc phần mềm chuyên dụng Vilis 2.0 / TMV-Cad nhằm quản lý CSDL địa chính tập trung theo chuẩn kiến trúc dịch vụ hướng web (Web-based Land Administration System).

Đối tượng hưởng lợi

  • Sinh viên & Nghiên cứu sinh ngành Quản lý đất đai, Trắc địa - Bản đồ: Cung cấp tài liệu thực hành chi tiết từ khâu xây dựng lưới khống chế, trút dữ liệu trị đo thực địa đến kỹ thuật xử lý Topology bản đồ số.
  • Kỹ sư Trắc địa & Cán bộ Địa chính cấp cơ sở: Cung cấp quy trình chuẩn hóa các bước thao tác trên phần mềm Famis và MicroStation, giảm thiểu lỗi kỹ thuật khi biên tập bản đồ địa chính.
  • Chính quyền địa phương & Cơ quan quản lý (UBND xã, Phòng TN&MT): Sở hữu bộ bản đồ số chuẩn hóa, minh bạch ranh giới để đẩy nhanh tiến độ cấp GCNQSDĐ và giải quyết tranh chấp đất đai.
  • Người dân & Chủ sử dụng đất: Quyền lợi hợp pháp về quyền sử dụng đất được xác lập trên nền tảng dữ liệu số chính xác, bảo đảm tính pháp lý khi thực hiện giao dịch chuyển nhượng, thế chấp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng và môi trường hệ điều hành để vận hành Famis và MicroStation là gì?

Hệ thống phần mềm Famis 2011 hoạt động ổn định nhất trên nền tảng MicroStation SE hoặc MicroStation V8.5 chạy trên hệ điều hành Windows 7/10 (32-bit hoặc 64-bit với cấu hình tương thích). Cấu hình máy tính tối thiểu yêu cầu CPU 2.0 GHz, RAM 4GB và độ phân giải màn hình tối thiểu $1920 \times 1080$ pixels để bảo đảm hiển thị chi tiết các lớp thông tin bản đồ.

2. Giới hạn quy mô xử lý (Scalability) của Famis khi quản lý dữ liệu lớn là bao nhiêu?

Mỗi file thiết kế .dgn của MicroStation quản lý tối ưu một tờ bản đồ địa chính với quy mô từ $500 - 2.000$ thửa đất. Đối với quy mô toàn xã (hơn 28.000 thửa như xã Tức Tranh), giải pháp kỹ thuật là chia mảnh bản đồ thành 58 tờ độc lập theo quy tắc chia mảnh ô vuông tọa độ $1:2000$ và $1:1000$, sau đó ghép nối CSDL tổng thể thông qua mã định danh duy nhất của từng thửa đất.

3. Làm thế nào để đồng bộ dữ liệu bản đồ dạng file DGN sang các hệ thống CSDL hiện đại như VBDLIS hoặc ArcGIS?

Dữ liệu đồ họa sau khi làm sạch Topology trên Famis có thể được xuất khẩu trực tiếp sang định dạng trung gian ESRI Shapefile (.shp) hoặc AutoCAD (.dxf) thông qua mô-đun chuyển đổi định dạng của Famis/MicroStation. Sau đó, dữ liệu được import vào PostGIS/ArcGIS để gán bảng thuộc tính không gian và liên kết CSDL địa chính quốc gia.

4. Quy trình kiểm tra và bảo dưỡng các mốc khống chế đo vẽ ngoài thực địa?

Các điểm mốc đường chuyền kinh vĩ được chôn bằng cọc gỗ chắc chắn đóng đinh tâm hoặc cọc bê tông tại các vị trí nền đất ổn định, thông thoáng. Định kỳ 6 tháng, cán bộ kỹ thuật sử dụng máy toàn đạc đo kiểm tra lại khoảng cách và góc kẹp giữa các cặp mốc liền kề để phát hiện hiện tượng xê dịch do sạt lở hoặc hoạt động canh tác.

5. Chi phí đầu tư trang thiết bị và thời gian thu hồi vốn cho một dự án đo đạc cấp xã?

Tổng chi phí trang thiết bị (Máy toàn đạc Topcon cũ/mới, máy RTK, bộ máy tính và phần mềm) dao động từ 150 - 250 triệu VNĐ. Với đơn giá đo đạc chỉnh lý địa chính theo định mức nhà nước khoảng 200.000 - 350.000 VNĐ/thửa, việc hoàn thành chỉnh lý một xã quy mô trên 2.000 thửa đất đem lại doanh thu $400 - 700$ triệu VNĐ, bảo đảm thời gian thu hồi vốn đầu tư thiết bị chỉ trong vòng 1 đến 2 dự án triển khai.

Kết luận

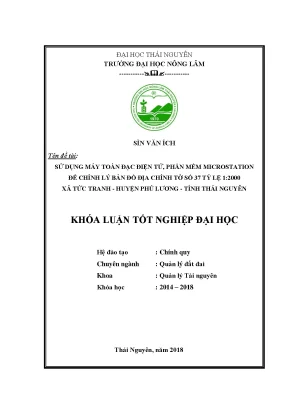

Đề tài tốt nghiệp "Sử dụng máy toàn đạc điện tử, phần mềm MicroStation để chỉnh lý bản đồ địa chính tờ số 37 tỷ lệ 1:2000 xã Tức Tranh - huyện Phú Lương - tỉnh Thái Nguyên" đã giải quyết triệt để bài toán chuẩn hóa dữ liệu địa chính số cho khu vực có biến động đất đai phức tạp. Bằng việc kết hợp chặt chẽ giữa công nghệ trắc địa hiện đại (GNSS-RTK vi sai, máy toàn đạc Topcon GTS-236) và các công cụ xử lý đồ họa chuyên sâu (MicroStation, Famis 2011, Pronet), nghiên cứu đã xây dựng thành công 99 điểm lưới khống chế và số hóa hoàn chỉnh 100 ha diện tích tờ bản đồ số 37 với độ chính xác đạt tiêu chuẩn Thông tư 25/2014/TT-BTNMT.

Kết quả của đề tài không chỉ đóng góp trực tiếp vào công tác quản lý nhà nước về đất đai tại địa phương, nâng cao hiệu quả cấp Giấy chứng nhận quyền sử dụng đất cho người dân, mà còn cung cấp một mô hình thực nghiệm chuẩn hóa, có tính ứng dụng cao cho các cơ quan đo đạc bản đồ trên toàn quốc.
