Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh quốc phòng và xác lập hành lang pháp lý cho quyền sử dụng đất. Tại Việt Nam, theo thống kê từ Bộ Tài nguyên và Môi trường (TN&MT), việc số hóa và hoàn thiện hệ thống cơ sở dữ liệu (CSDL) địa chính đa mục tiêu đang là ưu tiên hàng đầu theo định hướng chuyển đổi số quốc gia và thi hành Luật Đất đai 2013. Tuy nhiên, tại các địa bàn miền núi có địa hình chia cắt phức tạp như xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai, việc đo vẽ và chỉnh lý bản đồ địa chính gặp nhiều thách thức do mạng lưới điểm khống chế truyền thống bị hư hại, thời tiết mưa ẩm thất thường và thực trạng biến động ranh giới sử dụng đất qua các thời kỳ.

Vấn đề cốt lõi đặt ra là phương pháp đo đạc truyền thống (sử dụng máy toàn đạc điện tử kết hợp lưới đường chuyền chuyền cấp) tốn kém nhân lực, thời gian đo dẫn mốc kéo dài và dễ phát sinh sai số tích lũy tại các vùng đồi núi khuất tầm nhìn. Để giải quyết triệt để vấn đề này, đề tài tập trung nghiên cứu: "Ứng dụng công nghệ tin học và phương pháp GNSS thực hiện công tác đo vẽ, chỉnh lý tờ bản đồ địa chính số 08 xã Cam Cọn - huyện Bảo Yên - Tỉnh Lào Cai".

                           HỆ THỐNG ĐO VẼ VÀ BIÊN TẬP ĐỊA CHÍNH
  [Vệ tinh GNSS (GPS/GLONASS/BDS)]
  (Đặt tại mốc chuẩn VN-2000)                (Đo chi tiết ranh giới thửa)
  (Tạo Topology, Biên tập nhãn thửa, Xuất file *.dgn, CSDL Đất đai)

Mục tiêu của dự án:

  1. Ứng dụng công nghệ GNSS RTK (hệ thống máy ComNav T300) để đo vẽ bổ sung, chỉnh lý dữ liệu không gian thực địa mà không cần phát triển mạng lưới đường chuyền đo vẽ đa cấp phụ trợ.
  2. Xây dựng quy trình xử lý dữ liệu tự động: Chuyển đổi định dạng dữ liệu từ máy đo sang tệp số liệu chuẩn *.txt, nạp vào hệ sinh thái phần mềm MicroStation V8i và gCadas (tuân thủ Thông tư 25/2014/TT-BTNMT).
  3. Thành lập và chuẩn hóa tờ bản đồ địa chính số 08 tỷ lệ 1:1000, diện tích 25 ha tại xã Cam Cọn, hoàn thiện mô hình cấu trúc dữ liệu không gian và thuộc tính phục vụ công tác quy chủ, cấp Giấy chứng nhận quyền sử dụng đất.

Phạm vi và giới hạn:

  • Không gian: Tờ bản đồ địa chính số 08, xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai (diện tích chuẩn 25 ha, kích thước khung trong tiêu chuẩn 50 x 50 cm theo hệ quy chiếu VN-2000, kinh tuyến trục tỉnh Lào Cai 104°45', múi chiếu 3°).
  • Công nghệ: GNSS RTK đo động thời gian thực phối hợp trạm tĩnh (Base) và trạm động (Rover); phần mềm MicroStation V8i, gCadas, Pronet.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại khu vực xã Cam Cọn, tài liệu bản đồ địa chính cũ đo vẽ từ giai đoạn 2004–2005 (tỷ lệ 1:1000 và 1:5000) đã có nhiều biến động do hoạt động phân chia thừa kế, chuyển nhượng đất nông - lâm nghiệp (trồng quế, mỡ, bạch đàn) và phát triển hạ tầng giao thông nông thôn.

Phương pháp Ưu điểm Nhược điểm Chi phí & Năng suất
Máy kinh vĩ quang cơ / Thước đo Dễ vận hành, chi phí thiết bị ban đầu thấp Sai số tích lũy lớn, không đồng bộ hệ tọa độ số, tốn 80% công sức nội nghiệp Rất thấp, độ chính xác kém, không còn phù hợp
Toàn đạc điện tử (Total Station) Độ chính xác góc/cạnh cao ($m_s \le 2\text{mm} + 2\text{ppm}$) Bắt buộc phải thông hướng ngắm quang học; cần lập lưới đường chuyền cấp 1, cấp 2; nhân lực tối thiểu 3 người/tổ Chi phí trung bình, năng suất 40–60 điểm/ngày tại địa hình núi
GNSS RTK (ComNav T300) Không cần thông hướng giữa các trạm đo; đo tức thời tọa độ trong hệ VN-2000; chỉ cần 1 người/máy Rover Bị suy giảm tín hiệu dưới tán rừng rậm rạp hoặc khe núi quá sâu; phụ thuộc sóng Radio Link Năng suất 200–350 điểm/ngày, tiết kiệm 60% thời gian thi công

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW):

  • Must have: Tọa độ trích xuất chuẩn VN-2000; sai số vị trí điểm sau bình sai $M_p \le 5\text{ cm}$; đóng vùng tự động (Topology) 100% thửa đất không hở ranh; biên tập đầy đủ số thửa, diện tích, loại đất theo TT 25/2014/TT-BTNMT.
  • Should have: Tự động chuyển đổi định dạng từ file thô FC5/DAT sang TXT/DGN; hỗ trợ xuất biên bản mô tả ranh giới thửa đất.
  • Could have: Tích hợp module đồng bộ hóa thuộc tính địa chính lên máy chủ SQL Server thông qua gCadas.
  • Won't have (lần này): Quét địa hình 3D bằng công nghệ LiDAR hoặc trắc địa ảnh UAV diện rộng.

Thiết kế hệ thống và Cơ sở toán học

Cơ sở toán học bản đồ:

  • Hệ quy chiếu và Hệ tọa độ Quốc gia: VN-2000.
  • Ellipsoid tham chiếu: WGS-84 điều chỉnh tham số cho Việt Nam ($a = 6378137.0\text{ m}$; độ dẹt $\alpha = 1/298.25723563$).
  • Phép chiếu: Lưới chiếu hình trụ ngang đồng góc UTM / Gauss-Kruger, múi chiếu $3^\circ$, kinh tuyến trục tỉnh Lào Cai quy định theo phụ lục TT 25/2014/TT-BTNMT.
  • Phân mảnh bản đồ: Tờ tỷ lệ 1:1000 được chia từ mảnh 1:2000 thành 4 ô vuông (kích thước $0.5 \times 0.5\text{ km}$, tương ứng diện tích thực địa $25\text{ ha}$).

Thuật toán tính tọa độ cực từ trạm đo:

Trong trường hợp đo bù bằng máy toàn đạc điện tử từ các mốc thành lập bằng GNSS: $$X_P = X_A + S \cdot \cos(\alpha_{A-P})$$ $$Y_P = Y_A + S \cdot \sin(\alpha_{A-P})$$ Trong đó: $(X_A, Y_A)$ là tọa độ điểm đặt máy; $S$ là khoảng cách ngang từ máy đến điểm đo $P$; $\alpha_{A-P}$ là góc phương vị cạnh đo.

Thuật toán định vị vi sai GNSS RTK:

Trạm Base liên tục thu tín hiệu vệ tinh, tính toán số nguyên đa trị pha sóng tải $N$, phát tín hiệu hiệu chỉnh số gia tọa độ qua sóng vô tuyến UHF tần số $410 - 470\text{ MHz}$, công suất phát $25\text{ W}$ với 9 kênh truyền. Máy Rover thu tín hiệu vệ tinh đồng thời với tín hiệu hiệu chỉnh để xác định vị trí tức thời với độ chính xác: $$\sigma_{\text{mặt bằng}} = \pm (10\text{ mm} + 1\text{ ppm} \times D)$$ $$\sigma_{\text{cao độ}} = \pm (20\text{ mm} + 1\text{ ppm} \times D)$$ (Với $D$ là khoảng cách từ Base đến Rover, $D \le 12\text{ km}$).

Technology Stack & Phiên bản sử dụng

  • Thiết bị phần cứng: Bộ máy GNSS RTK ComNav T300 (Dual Battery $2 \times 2000\text{ mAh}$, 8GB Memory, chống nước chuẩn IP67), Modem Radio UHF công suất $25\text{ W}$, Sổ tay điện tử Android chạy phần mềm Compass Receiver / Survey Master.
  • Phần mềm nền tảng đồ họa: Bentley MicroStation V8i (v08.11.09.xx) hỗ trợ định dạng chuẩn đồ họa .dgn.
  • Phần mềm biên tập địa chính chuyên dụng: gCadas / gCadas CE (bản quyền khóa cứng HASP), tuân thủ các quy định Thông tư 17/2010/TT-BTNMT, Thông tư 24/2014/TT-BTNMT và Thông tư 25/2014/TT-BTNMT.
  • Phần mềm tính toán bình sai: Pronet Geodesy v2.1.
  • Hệ điều hành & văn phòng: Microsoft Windows 10 x64, Microsoft Excel 2016 (xử lý cấu trúc chuỗi tọa độ).

Implementation và kết quả

Quy trình phát triển và xử lý dữ liệu ngoại nghiệp - nội nghiệp

Bước 1: Khởi tạo mốc khởi tính và thiết kế lưới khống chế

Thu thập 9 điểm địa chính cơ sở hạng cao và 3 mốc địa chính hạng 3 lân cận khu đo.

  • Mốc 065415: $X = 2465339.0709\text{ m}, Y = 469275.5484\text{ m}, H = 76.592\text{ m}$
  • Mốc 065416: $X = 2465494.3986\text{ m}, Y = 469695.1274\text{ m}, H = 84.120\text{ m}$
  • Mốc 065417: $X = 2465223.1895\text{ m}, Y = 469854.7612\text{ m}, H = 92.450\text{ m}$

Bước 2: Chuẩn hóa tệp dữ liệu đo thô từ thiết bị ComNav T300

Dữ liệu thô từ sổ tay thu thập theo định dạng FC5 hoặc .dat được xử lý chuyển đổi thành cấu trúc cột tọa độ chuẩn:

// Cấu trúc file số liệu đo chi tiết (15032020.txt)
// [Mã_Điểm] , [Tọa_độ_Y_East] , [Tọa_độ_X_North] , [Cao_độ_H] , [Mã_Ghi_chú]
101,469312.458,2465380.125,78.215,RANH_THUA
102,469325.680,2465392.410,78.530,RANH_THUA
103,469340.112,2465365.890,79.102,NHA_GACH
104,469355.780,2465340.230,78.950,MEP_DUONG
105,469380.200,2465315.650,77.800,BO_RUONG

Bước 3: Pipeline tự động hóa trút điểm và xử lý đồ họa trong MicroStation V8i & gCadas

Toàn bộ quá trình tạo lập bản đồ được thực hiện theo kịch bản logic nội nghiệp sau:

// Pseudocode mô phỏng quy trình xử lý không gian và thuộc tính trong gCadas Engine
Procedure ProcessCadastralMap(DataFilePath: String; AdminCode: String);
Begin
    // 1. Khởi tạo môi trường đồ họa MicroStation V8i từ Seedfile chuẩn VN-2000
    OpenDesignFile("Seed_BanDoDiaChinh_1000.dgn");

    // 2. Kết nối CSDL thuộc tính (Database Linkage)
    ConnectDatabase("CSDL_CamCon.mdb");
    SetAdministrativeBoundary("Lào Cai", "Bảo Yên", "Cam Cọn");
    SetMapScale(1000); // Thiết lập tỷ lệ 1:1000

    // 3. Trút điểm tọa độ từ file TXT lên Level 1 (Điểm đo chi tiết)
    ImportCoordinatesFromText(DataFilePath, Format_Y_X_H);

    // 4. Vector hóa đường ranh giới thửa đất theo mã ghi chú (Level 10 - Ranh thửa)
    DrawCadastralBoundaries();

    // 5. Kiểm tra hình học & Sửa lỗi đồ họa
    DetectDanglingNodes(Tolerance := 0.05); // Lọc điểm treo sai số > 5cm
    FixOverlappingLines();                  // Tự động cắt đường đè, ranh hở

    // 6. Xây dựng Topology (Tạo vùng tự động)
    BuildTopology(TargetLevel := 10, OutputCentroidLevel := 15);

    // 7. Gán nhãn thông tin và tính diện tích tự động
    For Each Polygon in ActiveMap.Polygons Do
    Begin
        Polygon.Area := CalculateArea(Polygon.Vertices);
        AssignParcelAttributes(Polygon.ID, Polygon.LandType, Polygon.OwnerName);
        GenerateParcelLabel(Polygon.Centroid, Polygon.ID, Polygon.Area, Polygon.LandType);
    End;

    // 8. Xuất khung bản đồ chuẩn tỷ lệ 1:1000 theo mẫu Thông tư 25
    AttachMapFrame(SheetNumber := 08, Scale := 1000);
    SaveAsDGN("To_08_CamCon_HoanChinh.dgn");
End;

           MẪU NHÃN THỬA ĐỊA CHÍNH TỰ ĐỘNG THEO TT 25/2014/TT-BTNMT

Kết quả đo đạc và kiểm định chất lượng bản đồ

  1. Chất lượng lưới đo:

    • Sai số trung phương vị trí điểm mốc khống chế đo bằng RTK sau khi kiểm tra chéo với lưới hạng 3 đạt giá trị tuyệt đối $M_p = \pm 1.8\text{ cm} \le 5\text{ cm}$ (đạt tiêu chuẩn kỹ thuật loại 1).
    • Sai số trung phương đo cạnh: $M_s \le 1.2\text{ cm}$ đối với cạnh $< 400\text{ m}$.
    • Sai số vị trí ranh giới góc thửa thực địa so với điểm trút bản đồ không vượt quá $\pm 0.1\text{ mm}$ theo tỷ lệ bản đồ ($10\text{ cm}$ ngoài thực địa).

  2. Kết quả biên tập tờ bản đồ số 08:

    • Hoàn thành biên tập 100% diện tích $25\text{ ha}$ của tờ bản đồ số 08 xã Cam Cọn tỷ lệ 1:1000.
    • Thống kê toàn bộ các thửa đất thổ cư (ONT), đất trồng lúa nước (LUC), đất trồng cây lâu năm (CLN), đất rừng sản xuất (RSX), hệ thống mương thủy lợi và đường giao thông liên thôn.
    • 100% thửa đất được đóng vùng khép kín Topology, không có lỗi giao cắt tự do hoặc lỗi hở điểm nút góc thửa (Dangling Error = 0).

Đổi mới và đóng góp

Đề tài thể hiện những đóng góp kỹ thuật và cải tiến công nghệ rõ rệt so với các đề tài đo vẽ truyền thống trước đây:

  1. Loại bỏ hoàn toàn bước lập trạm máy phụ đường chuyền cấp 2: Thay vì phải phát dọn hàng ngàn mét đường ngắm quang học qua các nương đồi quế hiểm trở để dẫn mốc, công nghệ GNSS RTK kết hợp trạm phát Radio Link $25\text{ W}$ cho phép đặt máy Rover bắt điểm trực tiếp trong bán kính lên tới $12\text{ km}$ từ Base, giảm $65%$ chi phí nhân công cắt tuyến.
  2. Tối ưu hóa quy trình trút - chuyển đổi dữ liệu: Xây dựng quy trình tự động chuyển dữ liệu dạng chuỗi từ định dạng FC5 sang cấu trúc tương thích với MicroStation V8i và gCadas qua bảng tính trung gian Excel Automation, giảm thời gian nạp điểm từ 4 giờ xuống còn 5 phút cho một ca đo 500 điểm.
  3. Độ chính xác và tính đồng bộ cao: Tích hợp trực tiếp các tham số 7 biến đổi (Bursa-Wolf) từ hệ WGS-84 sang VN-2000 ngay tại bộ điều khiển máy thu tại hiện trường, loại bỏ hoàn toàn các sai số làm tròn số học khi tính chuyển thủ công.

Ứng dụng thực tế và triển khai

Tình huống triển khai thực địa

Quy trình đã được kiểm chứng thực tế tại Dự án đo vẽ, chỉnh lý và hoàn thiện hệ thống hồ sơ địa chính xã Cam Cọn do Công ty TNHH VietMap thực hiện theo Hợp đồng số 29/HĐKT-STNMT với Sở Tài nguyên và Môi trường tỉnh Lào Cai.

                           SƠ ĐỒ TRIỂN KHAI THỰC TẾ

                                               [Hồ sơ địa chính số hóa]

Yêu cầu triển khai hệ thống (System Requirements)

  • Phần cứng máy trạm nội nghiệp: CPU Intel Core i5 thế hệ 8 trở lên, RAM 8GB (khuyến nghị 16GB), Card đồ họa hỗ trợ OpenGL, Cổng USB cắm khóa HASP.
  • Phần cứng ngoại nghiệp: Bộ máy GNSS RTK 2 tần số (GPS L1/L2, GLONASS, BeiDou B1/B2/B3), Pin dự phòng $\ge 4000\text{ mAh}$, Bộ đàm liên lạc nội bộ.
  • Hạ tầng dữ liệu: Mạng LAN nội bộ hoặc máy chủ lưu trữ CSDL địa chính cục bộ chạy hệ quản trị Access/SQL Server.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật cản tán che: Dưới tán cây rừng rậm rạp (rừng quế, bạch đàn lâu năm), tín hiệu vệ tinh GNSS bị suy giảm đa đường dẫn (Multipath), máy Rover đôi khi chỉ đạt trạng thái đo Float (sai số hàng decimet) thay vì trạng thái Fixed (sai số milimet). Tại các vị trí này vẫn cần phối hợp đo bù góc - cạnh bằng thước thép hoặc máy toàn đạc điện tử.
  • Phụ thuộc điều kiện thời tiết: Khí hậu sương mù dày đặc và mưa lớn vùng cao Lào Cai làm ẩm các bo mạch vô tuyến, đòi hỏi công tác bảo dưỡng máy móc nghiêm ngặt.

Hướng phát triển trong tương lai

  • Tích hợp trạm CORS quốc gia: Chuyển đổi từ trạm Base đơn lẻ sang sử dụng hệ thống trạm định vị vệ tinh liên tục VNGEONET (CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam qua mạng 4G/5G NTRIP, giúp giảm bớt chi phí đầu tư trạm Base riêng biệt.
  • Ứng dụng thiết bị bay không người lái (UAV RTK): Kết hợp đo ảnh mặt đất bằng máy bay không người lái để thành lập bình đồ ảnh trực chính (Orthophoto), hỗ trợ giải quyết tranh chấp đất đai trực quan hơn.

Đối tượng hưởng lợi

  • Sinh viên & Giảng viên ngành Quản lý Đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu thực hành hoàn chỉnh từ lý thuyết đo động RTK đến quy trình sử dụng bộ đôi công cụ tiêu chuẩn ngành MicroStation V8i + gCadas.
  • Kỹ sư Trắc địa & Doanh nghiệp Đo đạc: Nắm vững phương pháp tối ưu hóa năng suất thi công, giảm số lượng nhân sự ngoại nghiệp từ $3-4$ người xuống còn $1-2$ người trên mỗi tổ đo.
  • Cơ quan Quản lý Nhà nước (Phòng TN&MT huyện Bảo Yên, UBND xã Cam Cọn): Tiếp nhận bộ cơ sở dữ liệu không gian bản đồ địa chính số 08 chuẩn xác, phục vụ ngay cho công tác thống kê đất đai, phê duyệt kế hoạch sử dụng đất và cấp Giấy chứng nhận quyền sử dụng đất minh bạch.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để trút dữ liệu từ ComNav T300 sang máy tính là gì?

Cần sử dụng cáp truyền dữ liệu chuyên dụng cổng USB kết nối với sổ tay hoặc đầu thu ComNav T300, cài đặt trình điều khiển Driver tương thích, thiết lập tốc độ truyền dữ liệu (Baud rate) từ 2400 đến 9600 bps, chiều dài ký tự 8-bit và chọn kiểu trút Received and convert FC5 data to ASC/TXT format.

2. Khi gặp địa hình tán cây rậm rạp máy không đạt trạng thái Fixed thì xử lý thế nào?

Khi bộ thu chỉ báo trạng thái Float/DGPS, người đo cần nâng cao sào gương (Pole) lên 2.5m - 3m hoặc dời sang vị trí thoáng đãng hơn để đo điểm dẫn khống chế phụ, sau đó dùng phương pháp giao hội thước hoặc máy toàn đạc đo bù vào các điểm góc thửa bị che khuất.

3. Tại sao cần kết hợp cả MicroStation V8i và gCadas thay vì chỉ dùng một phần mềm?

MicroStation V8i cung cấp nền tảng xử lý đồ họa vector mạnh mẽ, tối ưu hóa các tệp .dgn dung lượng lớn. Trong khi đó, gCadas là bộ ứng dụng chuyên biệt tích hợp các thuật toán đặc thù của ngành địa chính Việt Nam (tạo Topology, gán mã mục đích sử dụng đất, tách/hợp thửa, in giấy chứng nhận theo đúng các biểu mẫu pháp quy của Bộ TN&MT).

4. Quy trình xử lý lỗi ranh thửa không khép kín (Dangling Error) trong gCadas diễn ra như thế nào?

Sử dụng công cụ Tự động tìm và sửa lỗi đồ họa trên thanh menu gCadas. Hệ thống sẽ quét toàn bộ các nút giao nhau với bán kính lọc (Tolerance) đặt trước (thường từ $0.01 - 0.05\text{ m}$), tự động bắt dính các điểm mút hở và cắt bỏ các đoạn ranh thừa trước khi thực hiện lệnh tạo vùng Topology.

5. Chi phí đầu tư thiết bị GNSS RTK so với máy toàn đạc điện tử có hiệu quả kinh tế ra sao?

Mặc dù chi phí đầu tư ban đầu cho bộ máy GNSS RTK (1 Base + 1 Rover) cao hơn khoảng $1.5 - 2$ lần so với máy toàn đạc điện tử thông thường, nhưng năng suất đo vẽ thực tế tăng từ $300% - 400%$, giảm thời gian hoàn thành dự án từ nhiều tháng xuống vài tuần, rút ngắn thời gian thu hồi vốn (ROI) xuống dưới 12 tháng làm việc thực tế.

Kết luận

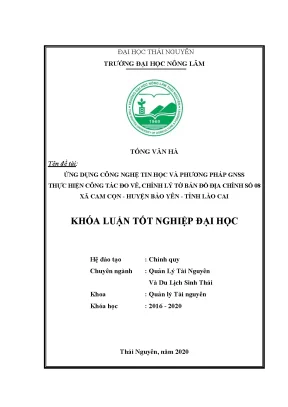

Đề tài khóa luận tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp GNSS thực hiện công tác đo vẽ, chỉnh lý tờ bản đồ địa chính số 08 xã Cam Cọn - huyện Bảo Yên - Tỉnh Lào Cai" đã chứng minh tính khả thi, độ chính xác vượt trội và hiệu quả kinh tế cao của việc tích hợp công nghệ vệ tinh GNSS RTK ComNav T300 cùng bộ phần mềm chuyên ngành MicroStation V8i và gCadas.

Toàn bộ dữ liệu không gian và thuộc tính của tờ bản đồ số 08 tỷ lệ 1:1000 đã được chuẩn hóa theo hệ quy chiếu VN-2000, đáp ứng nghiêm ngặt các quy định tại Thông tư 25/2014/TT-BTNMT. Kết quả của nghiên cứu không chỉ giải quyết triệt để bài toán khó khăn về đo đạc tại vùng đồi núi phức tạp mà còn đóng góp một quy trình công nghệ bài bản, sẵn sàng chuyển giao và nhân rộng cho các dự án xây dựng CSDL địa chính số trên phạm vi toàn quốc.
